NAUDOJIMO INSTRUKCIJA EKS 2240-3QT Grizzly

Grandininis elektrinis pjūklas

Originalios eksploatavimo instrukcijos vertimas

LT Originalios eksploatavimo instrukcijos vertimas....128

Naudojimas pagal paskirtį......129

Bendrasis aprašymas 129

Pristatomas komplektas 129

Veikimo aprašymas 129

Apžvalga....129

Techniniai duomenys 130

Saugos nurodymai 131

Paveikslèliai ant prietaiso 131

Instrukcijoje naudojami simboliai .... 132

Bendrieji saugos nurodymai .... 132

Bendrieji saugos nurodymai naudojant elektrinius jrankius .... 133

Grandininių pjūklų saugos nurodymai....135

Apsagos nuo atatrankos priemonės ... 136

Liekamoji rizika 137

Papildoma saugos informacija......137

Apsauginės funkcijos....138

Surinkimas 138

Pjūklo grandinės ir geležtės surinkimas 139

Pjūklo grandinės įtempimas......139

Grandinès sutepimas....140

Grandininio pjūklo valdymas ...... 140

ljungimas 141

Grandinės stabdžio tikrinimas ..... 141

Grandinės tepimo patikrinimas...... 141

Pjūklo juostos keitimas 142

lvadas

Dékojame, kad pirkote naują jrenginį. Apsisprendėte jsigyti aukštos kokybės prietaisą. Gamybos metu atlikta šio prietaiso kokybės kontrolė bei jo galutinis patikrinimas. Tai užtikrina Jūsų prietaiso nepriekaištingą veikimą.

Pjovimo metodai....142

Bendrai 142

Medžių kirtimas....142

Kapojimas....144

Supjaustymas j dalis....144

Techninė priežiūra ir valymas ...... 145

Valymas 145

Techninės priežiūros intervalai ..... 146

Techninės priežiūros intervalų lentelė .... 146

Pjūklo grandinės galandimas......147

Grandinės įtempimo reguliavimas ....148

Naujos pjūklo grandinės naudojimo pradžia .... 148

Geležtės techninė priežiūra ...... 148

Pjūklo juostos apvertimas....148

Laikymas 148

Utilizavimas / aplinkos apsauga..... 149

Atsarginès dalys/Priedai....149

Garantija....150

Remonto tarnyba....150

Klaidų paieška 151

Originalios EB atitikties deklaracijos vertimas....253

Trimatis vaizdas....258

Service-Center 259

Naudojimo instrukcija yra šios prietaiso dalis. Joje pateikiami svarbūs saugos, naudojimo ir šalinimo nurodymai. Prieš naudodami prietaisą susipažinkite su visais naudojimo ir saugos nurodymais. Naudokite prietaisą taip, kaip aprašyta ir tik nurodytiems naudojimo tikslams. Laikykite instrukciją saugioje vietoje ir perduodami prietaisą tretiesiems asmenims, perduokite jiems ir visus dokumentus.

Naudojimas pagal paskirti

Elektriniu grandininiu elektriniu pjūklu galima pjauti tik medieną. Įrankis neskirtas naudoti kitiems tikslams, pavyzdžiui, mūrui, plastikui arba maisto produktams pjauti.

Grandininis pjūklas numatytas naudoti namų ūkiuose. Jis neskirtas nuolatos naudoti pramoniniams tikslams. Įrenginys skirtas naudoti suaugusiesiems. Vyresni nei 16 metų jaunuoliai gali naudoti grandininį pjūklą tik tada, jei yra prižiūrimi.

Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo valdymo. Šis prietaisas nepritaikytas naudoti komerciniais tikslais. Naudojant komerciniais tikslais netenkama teisės į garantiją.

Grandinini elektrini pjūklą naudoti turi tik vienas asmuo ir jis skirtas tik medienai pjauti. Elektrini grandinini pjūklą reikia laikyti dešine ranka už galinės rankenos, o kaire ranka - už priekinės rankenos. Prieš naudodamas elektrini grandinini pjūklą naudotojas turi būti perskaitęs ir supratęs visus naudojimo instrukcijoje pateiktus nurodymus ir instrukcijas. Naudotojas privalo dėvėti tinkamas asmeninės apsaugos priemones (AAP). Elektriniu grandininiu pjūklu galima pjauti tik medieną. Juo negalima pjaustyti tokių medžiagų kaip, pa- vyzdžiui, plastikas, akmuo, metalas arba mediena su svetimkūniais (pvz., vinimis arba varžtais)!

Bendrasis aprašymas

Paveikslėlius rasite puslapiuose nuo 2 iki 4.

Pristatomas komplektas

Prietaisą atsargiai išimkite iš pakuotės ir patikrinkite, ar yra visos toliau nurodytos dalys.

• Elektrinis grandininis pjūklas
• Geležtė (kreiptuvas)
• Pjūklo grandinė
• Apsauginis geležtės déklas
• Alyvos buteliukas su 180 ml biologinės pjovimo grandinių alyvos
• Eksploatavimo instrukcija

Pakuotę utilizuokite pagal nurodymus.

Veikimo aprašymas

Elektrinį grandininį pjūklą varo elektros va- riklis. Aplinkui besisukanti pjovimo grandi- né sukasi ant pjūklo juostos (kreipiamuoju bėgeliu).

Įrankis yra su grandinės greitojo įtempimo sistema ir grandinės greitojo sustabdymo stabdžiu. Automatinio tepimo sistema užtikrina nuolatinį grandinės tepimą. Siekiant apsaugoti naudotoją, elektriniame grandininiame pjūkle yra įvairių apsauginių įtaisų.

Informacijos apie valdymo elementų veikimą rasite tolesniuose aprašymuose.

Apžvalga

1 Galinė rankena

2 Alyvos bakelio dangtelis

3 Grandinės stabdžio svirtis / priekinė rankos apsauga

4 Geležtė (kreiptuvas)

LT

5 Pjūklo grandinė
6 Kreipiančioji žvaigždutė
7 Grandinės krumpliaračio dangtelio tvirtinimo varžtas
8 Grandinês krumpliaračio dangtelis
9 Grandinės greitojo įtempimo sistemos varžtas
10 Galinė rankos apsauga
11 Laido suveržimo įtaisas
12 Tinklo kištukas
13 ljungimo / išjungimo jungiklis
14 Jjungimo blokuotė
15 Elektros variklis
16 Priekinė rankena
17 Atraminiai nagai
18 Grandinės sulaikymo varžtas (nesimato)
19 Apsauginis geležtės dėklas
20 Alyvos buteliukas

21 Alyvos lygio langelis

22 Alyvos lygio langelio mažiausio kiekio žyma „MIN“

23 Kreipiamojo bégelio varžtas

24 Grandinės žvaigždutė

25 Noselè

26 Alyvos kanalas

Techniniai duomenys

Grandininis

elektrinis pjūklas ......EKS 2240-3QT

Vardiné jèjimo

jtampa U 230-240 V\~, 50 Hz

Galios poreikis P....2200 W

Apsaugos klasė ...... 11

Apsaugos rūšis....IPX0

Grandinė....Oregon 91P057X chromuoti pjovimo dantukai, maža atatranka

Geležtė ......Oregon 16" Double-Guard 160SDEA041 - 112364

Atstumas tarp grandžių.....3/8" (9,53 mm)

Grandinès storis 1,3 mm

Grandinės krumpliaračio dantukai......6

Geležtės ilgis 460 mm

Pjovimo ilgis.... 400 mm

Garso slègio lygis (L_pA) ....94,1 dB(A); K_pA = 3 dB

Garso galingumo lygis ( L_WA ) Išmatuota ...104,8 dB(A); K_WA = 2,49 dB Numatyta....107 dB(A)

Vibracija (a_h) ......3,22 m/s²; K= 1,5 m/s²

Nurodyta vibracijos emisijos vertė buvo išmatuota pagal standartuose patvirtintus patikros metodus ir gali būti taikoma kitam panašiam elektriniam įrankiui.

Nurodyta vibracijos emisijos vertė gali būti taikoma pradiniam poveikiui įvertinti.

Įspėjimas: naudojant elektrinį įrankį tikroji vibracijos emisijos vertė gali skirtis nuo nurodytosios, nes ji priklauso nuo elektrinio įrankio naudojimo būdo.

Stenkitės kuo labiau sumažinti vibracinį poveikį. Vibracinį poveikį galima sumažinti, pavyzdžiui, mūvint pirštines, kai dirbate su įrankiu, ir ribojant darbo laiko trukmę. Taip pat būtina atsižvelgti į visas įrankio naudojimo ciklo dalis (pvz., laikotarpius, kai elektrinis įrankis yra išjungtas, ir laikotarpius, kai įrankis jungtas, tačiau veikia nenaudojamas).

Saugos nurodymai

Šiame skyriuje pateikiami pagrindiniai saugos potvarkiai, kurių reikia laikytis dirbant su prietaisu.

Elektrinis grandininis pjūklas yra pavojingas įrankis, kurį neteisingai arba neatsargiai naudojant galima sunkiai ar net mirtinai susižaloti. Todėl kad jūs ir kiti asmenys būtų saugūs, visada laikykitės šių sau-gos nurodymų, o jei abejojate pasitarkite su specialistu.

Paveikslèliai ant prietaiso

Prieš pradėdami dirbti grandininiu elektriniu pjūklu gerai susipažinkite su visomis valdymo dalimis. La-vinkite darbo pjūklu įgūdžius ir išklausykite patyrusio naudotojo arba specialisto paaiškinimus apie funkciją, veikimą, pjovimo metodus ir asmenines apsaugos priemones.

Kai grandinės stabdys yra užsifiksavęs, pjovimo grandinė nesisuka. Atlaisvinkite grandinės stabdį, stabdžio svirtį pastumdami link priekinės rankenos.

Perskaitykite įrankio naudojimo instrukciją ir jos laikykitės!

Dévékite asmeninés apsaugos priemones.

Dèvěkite klausos ir akių apsaugos priemones!

Dèvěkite galvos apsaugos priemonę!

Mūvėkite apsaugines pirštines – jos apsaugos jus nuo įsipjovimų!

Avėkite atsparius įpjovimams apsauginius aulinius batus su neslidžiu padu

Vilkėkite apsauginius drabužius!

Visada valdykite grandinini pjūklą abiem rankomis

Dėmesio! Atatürkă - Darbo metu atkreipkite dėmesi į mašinos atatranka

Saugokite mašiną nuo lietaus. Prietaisas turi būti sausas, drėgnoje aplinkoje jo naudoti negalima

Dèmesio! Pažeidus arba perpjo- vus maitinimo laidą, nedelsdami iš elektros lizdo ištraukite tinklo kištuką.

Garso galios lygio

Alyvos lygio langelio mažiausio kiekio žyma „MIN“

AUTO STOP

Grandinês stabdys

Piktogramos duomenų lentelėje:

Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis.

Geležtės ilgis

Apsaugos klasė II (dviguba izoliacija)

LT

Piktogramos po žvaigždutės gaubtu:

Atkreipkite dėmesį į pjovimo grandinės sukimosi kryptį.

Dèmesio! Perskaitykite naudojimo instrukciją.

Piktogramos ant pjūklo juostos:

Pjovimo grandinês

sukimosi kryptis

Piktogramos ant alyvos bakelio

dangtelio: Tepkite pjovimo

grandinę alyva.

Piktogramos ant žvaigždutės gaubto tvirtinimo varžto:

ATIDARYTA

UŽDARYTA

Piktogramos ant grandinės stabdžio svirties:

grandinės stabdys: IŠJUNGTAS

grandinės stabdys: IJUNGTAS

Piktogramos ant grandinės greitojo įtempimo sistemos varžto:

atlaisvinimas

jtempimas

Instrukcijoje naudojami simboliai

Pavojaus ženklas su duo- menimis, kaip išvengti žalos žmonėms ir materialiniam turtui.

Pavojaus ženklas su informacija, padedančia apsisaugoti nuo sužalojimų elektros smūgiu.

Privalomasis ženklas su duomenimis, kaip išvengti žalos materialiniam turtui.

Mūvėkite apsaugines pirštines, kad nesusipjaustytumėte!

Informacinis ženklas, kuriame pateikiama informacijos, kaip geriau naudoti prietaisą.

Bendrieji saugos nurodymai

Prieš naudodami elektrinį grandininį pjūklą gerai susipažinkite su visais valdymo elementais. Pasimokykite dirbti su elektriniu grandininiu pjūklu (pjaustyti apvalią medieną ant pjovimo ožio) ir paprašykite paty- rusio naudotojo arba specialisto paaiškinti jo funkcijas, veikimą, pjovimo techniką ir supažindinti su asmeninės apsaugos priemonėmis.

Pjaudami medžius laikykitės ap- saugos nuo triukšmo ir vietinių taisyklių. Vietinėmis taisyklėmis gali būti nustatytas privalomas kva- lifikacinis egzaminas. Pasiteirauki- te girininkijos administracijoje.

Dèmesio! Kad apsisaugotumète nuo elektros smūgio, sužeidimo ar gaisro pavjoaus, dirbdami su elektriniais įrankiais laikykitės šių pagrindinių saugos taisyklių: Pavojus susižaloti.

Bendrieji saugos nurodymai naudojant elektrinius įrankius

Dėmesio! Perskaitykite visus saugos nurodymus ir instrukcijas. Jei nepaisysite tam tikrų sau-gos nurodymų ir instrukcijų, galite patirti elektros šoką, gali kilti gais-ras ir (arba) sunkiai susižalosite.

Saugokite visus saugos nurodymus ir instrukcijas, kad galėtumėte pasinaudoti ir vėliau.

Saugos nurodymuose naudojama sąvoka „Elektrinis įrankis” apibūdinami prie elektros tinklo jungiami elektriniai įrankiai (su maitinimo laidu) ir elektriniai įrankiai su akumuliatoriais (be elektros laido).

1) Sauga darbo vietoje

a) Jūsų darbo vieta turi būti švari ir tinkamai apšviesta. Netvarkingoje arba neapšviestoje darbo vietoje gali įvykti nelaimingų atsitikimų.
b) Elektrinių įrankių nenaudokite potencialiai sprogioje aplinkoje, kurioje laikomi degūs skysčiai, kaupiasi dujos arba dulkės. Elektriniai įrankiai kibirkščiuoja, todėl gali užsidegti dulkės arba garai.
c) Naudodami elektrinius įrankius ne-leiskite būti arti vaikams ir kitiems asmenims. Jei Jūsų dėmesys nu-kryps, galite nebesuvaldyti prietaiso.

2) Elektros sauga

a) Elektrinio įrankio prijungimo kištukas turi tikti kištukiniam lizdui. Draudžiama keisti kištuko konstrukciją. Įžemintiems elektriniams įrankiams nenaudokite kištukų su adapteriais Nepakeistos konstrukcijos kištukai ir tinkami kištukiniai lizdai sumažina elektros šoko riziką.
b) Stenkitės kūno dalimis neliesti jže- mintų paviršių, pavyzdžiui, vamz- džių. šildymo sistemų, viryklių ir šaldytuvų. Kyla didelė elektros šoko rizika, jei Jūsų kūnas yra jžemintas.
c) Elektrinių įrankių nepalikite lyjant lietui ir drėgmėje. Į elektrinį prietaisą prasiskverbusi drėgmę didina elektros šoko riziką.
d) Elektrinio įrankio niekada neneškite paėmę už kabelio, nekabinkite ant kabelio ir paėmę už jo netraukite iš kištukinio lizdo. Laikykite kabelį atokiai nuo karščio šaltinio, alyvos, aštrių kraštų ir judančių prietaiso dalių. Pažeisti arba susivynioję kabeliai didina elektros šoko riziką.
e) Kai su elektriniu grandininiu pjūklu dirbate lauke, naudokite tik darbui lauke skirtus ilginamuosius laidus. Naudojant darbui lauke tinkamą ilginamajį laidą sumažėja elektros smūgio pavojus.
f) Jei elektrinis grandininis pjūklas neišvengiamai turi būti naudojamas drėgnoje aplinkoje, naudokite RCD (Residual Current Device). Naudo-jant RCD sumažėja elektros smūgio pavojus.

LT

3) Asmenų sauga

a) Būkite atidūs, stebėkite, ką darote ir su elektriniu įrankiu dirbkite su- maniai. Nedirbkite su elektriniais įrankiais, jei esate pavargę arba vartojate narkotikus, alkoholį ar medikamentus. Dėl vieno neatsar- gaus poelgio naudojant elektrinį įrankį galima sunkiai susižaloti.
b) Naudokite asmenines apsaugos priemones ir visada užsidėkite apsauginius akinius. Priklausomai nuo elektrinio įrankio modelio ir naudojimo būdo naudojamos asmeninės apsaugos priemonės, pavyzdžiui, respiratorius, apsauginiai batai neslidžiu padu, apsauginis šalmas ar klausos organų apsauga sumažina riziką susižaloti.
c) Stebėkite, kad įrankis netikėtai nejsijungtų savaime. Įsitikinkite, kad elektrinis įrankis išjungtas ir tik tada junkite prie elektros srovės tiekimo tinklo ir (arba) akumuliatoriaus, dėkite į dėklą ar neškite. Jei nešdami elektrinį įrankį pirštą laikote ant jungiklio arba įjungtą prietaisą jungiate prie elektros srovės tiekimo tinklo, gali įvykti nelaimingas atsitikimas.
d) Prieš jjungdami elektrinį įrankį nuimkite nustatymo įrankius arba veržliaraktį. Ant besisukančios prietaiso dalies likęs įrankis arba veržlia- raktis gali sužaloti.
e) Stenkitės išlaikyti normalią kūno padėtį. Stovėkite ant stabilaus pagrindo ir bet kurioje situacijoje išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite tinkamai kontroliuoti netikėtose situacijose.
f) Devėkite tinkamus drabužius. Nedėvėkite plačių drabužių ar papuošalų. Plaukais, drabužiais ir pirštinemis nelieskite besisukančių

dalių. Besisukančios dalys gali sugriebti laisvus drabužius, papuošalus arba ilgus plaukus.

g) Jei galite įmontuoti dulkių siurbimo ir ištraukimo prietaisus, įsitikinkite, kad jie prijungti ir tinkamai naudojami. Naudojant dulkių siurbimo prietaisą sumažinama dulkių keliama grėsmė.

4) Saugus elgesys su elektriniais irankiais ir jų naudojimas

a) Prietaiso apkrova negali būti per di-delė. Naudokite numatytam darbui skirtą elektrini įrankį. Tinkamu elektrinių įrankiu geriau ir saugiau dirbti nurodytame galios diapazone.

b) Nenaudokite elektrinio įrankio, kurio jungiklis yra sugedęs. Jei elektrinio įrankio nepavyksta jjungti arba išjungti, jis kelia pavojų, todėl būtina jį suremontuoti.

c) Ištraukite kištuką iš kištukinio lizdo ir (arba) išimkite akumuliatorių ir tik tada keiskite prietaiso nuostatus, priedus arba prietaisą padėkite. Šios atsargumo priemonės padeda išvengti netyčinio elektrinio įrankio paleidimo.

d) Nenaudoamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje. Asmenims, nemokantiems naudoti prietaiso arba neperskaičiusiems šios instrukcijos, neleiskite naudoti prietaiso. Elektriniai įrankiai kelia pavojų, jei juos naudoja nepatyrę asmenys.

e) Rūpeestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar judančios dalys tinkamai veikia, ar jos ne- užstringa, ar nesulūžo ir nėra pažeistos, nes tai turi neigiamos įtakos elektrinio įrankio veikimui.

Prieš pradėdami naudoti prietaisą suremontuokite pažeistas dalis.

Daug nelaimingų atsitikimų įvyksta, jei netinkamai atliekami elektrinių įrankių techninės priežiūros darbai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrimi pjovimo įrankiai su pagaląstomis pjovimo briaunomis rečiau užstringa ir juos daug lengviau valdyti.
g) Elektrini įrankį, priedus, naudoja-muosius įrankius ir kt. naudokite pagal šią instrukciją. Atkreipkite dėmesį į darbo sąlygas ir atliekamą darbą. Elektrinius įrankius naudojant kitiems tikslams nei numatyta, gali su-sidaryti pavojingų situacijų.
5) Techninė priežiūra
a) Savo elektrinį įrankį patikėkite remontuoti tik kvalifikuotam personalui, kuris naudoja originalias atsargines dalis. Taip užtikrina, kad prietaisas ir toliau bus eksploatuojamas saugiai.

Grandininių pjūklų saugos nurodymai

• Laikykite visas kūno dalis atokiai nuo pjūklo grandinės, kai grandini-nis pjūklas veikia. Prieš paleisdami pjūklą įsitikinkite, kad pjūklo grandinė prie nieko nesiliečia. Dirbant grandininiu pjūklu dėl akimirksnio ne-atidumo pjūklo grandinė gali užkabinti drabužius arba kūno dalis.

• Visada laikykite grandinini pjūklą dešiniaja ranka už galinės rankenos, o kairiaja ranka – už priekinės. Grandininio pjūklo laikymas atvirkščiai padidins susižeidimo riziką, todėl draudžiama tai daryti.

• Elektrinį įrankį laikykite tik už izoliuotų suimamųjų paviršių, nes pjovimo grandinė gali užkliudyti paslėptus elektros laidus arba paties įrankio maitinimo laidą. Pjovimo grandinei prisilietus prie laido, kuriame yra įtampa, įtampa gali būti persiduoti metalinėms įrankio dalims ir sukelti elektros smūgį.

• Dévěkite apsauginius akinius ir klausos apsaugą. Rekomenduojame ir kitas apsaugines galvos, rankų, kojų ir pėdų priemones. Tinkami apsauginiai drabužiai mažina sužeidimo pavojų dėl skriejančių drožlių ir atsitiktinio prisilietimo prie pjūklo grandinės.
• Nedirbkite grandininiu pjūklu įlipę i medj. Dirbant grandininiu pjūklu įlipus i medj gresia pavojus susižeisti.
• Visada įsitikinkite, kad stovite tvirtai ir naudokite grandinini pjūklą tik tada, kai stovite ant tvirto, saugaus ir lygaus pagrindo. Dėl slidaus paviršiaus ar nestabilaus pagrindo, pavyzdžiui, ant kopėčių, galite netekti pusiausvyros ir nebesuvaldyti grandininio pjūklo.
• Pjaudami įtemptą šaką, turėkite omenyje, kad ji gali spyruokliuoti. Kai įtampa medienos plauše atsilaisvina, įtemptą šaka gali pataikyti į naudotoją ir / arba išplėšti grandinini pjūklą iš rankų.
• Būkite itin atsargūs pjaudami atžalyną ir jaunus medelius. Plona medžiaga gali įstrigti pjūklo grandinėje ir Jums smogti arba išmušti iš pusiausvyros.
• Neškite grandinini pjūklą už priekinės rankenos ir išjungtą, o pjūklo grandinę nukreiptą nuo savo kūno. Grandinini pjūklą transportuojant arba laikant visada užmauti apsauginį

LT

déklą. Atsargus elgesys su grandininiu pjūklu padės išvengti netikėto prisilietimo prie besisukančios pjūklo grandinės.

• Laikykitės tepimo, grandinės įtempimo ir priedų keitimo nurodymų. Netinkamai įtempta ar sutepta grandinė gali arba nutrūkti, arba padidinti atatrankos rizika.
• Prietaiso rankenos turi būti sausos, švarios, netepaluotos ir neriebaluotos. Riebaluotos ir tepaluotos rankenos yra slidžios, todėl galite nesuvaldyti pjūklo.
• Pjaukite tik medieną. Nenaudokite grandininio pjūklo darbams, kuriems jis nėra skirtas. Pavyzdžiui: nenaudokite grandininio pjūklo plastikui, mūrui ar kitokioms, ne medinėms statybinėms medžia-goms pjauti. Naudojant grandinini pjūklą ne pagal paskirtį, gali susidaryti pavojingos situacijos.

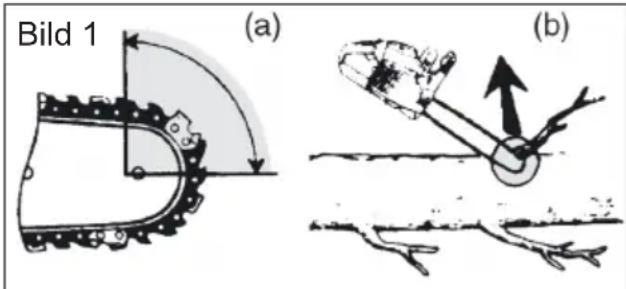

Apsagos nuo atatrankos priemonės

Dėmesio atatranka! Darbo metu atkreipkite dėmesį i prietaiso atatranką. Gresia pavojus susižeisti. Atsargumas ir teisinga pjovimo technika padės išvengti atatrankos.

- Atatürkka gali atsirasti, kai kreiptuvo viršūnė prisiliečia prie kokio nors objekto, arba mediena linksta ir pjūklo grandinė įstringa pjūvio vietoje (s. Bild 1/Abb. b).

• Kreiptuvo viršūnei prisilietus prie kokio nors objekto, kreiptuvas gali netikėtai atšokti ir imti judėti aukštyn bei link naudotojo. (s. Bild 1/Abb. a).
• Jei suspaudžiama pjūklo grandinė, esanti kreiptuvo viršutinėje dalyje, kreiptuvas gali imti greitai judėti link j naudotojo.
• Dėl šių reakcijų pjūklas gali tapti ne-kontroliuojamas ir Jus sunkiai sužeisti. Nepasikliaukite vien tik grandininiame pjūkle sumontuotais apsauginiais įtai-sais. Naudodamiesi grandininiu pjūklu imkitės visų atsargumo priemonių, kad išvengtumėte nelaimingų atsitikimų ir nesusižeistumėte.

Atatranka - tai netinkamo arba klaidingo elektrinio įrankio naudojimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų atsargumo priemonių:

- Tvirtai laikykite pjūklą abejomis rankomis, nykščiai ir pirštai turi tvirtai apimti grandininio pjūklo rankenas. Stovėkite taip ir laikykite rankas tokioje padėtyje, kad galėtumėte atlaikyti atatrankos jėgas. Jei naudotojas imasi atitinkamų priemonių, atatrankos jėgas jis gali kontroliuoti. Niekada nepaleiskite grandininio pjūklo iš rankų.

- Venkite nenatūralios kūno padėties ir nepjaukite aukščiau savo pečių juostos. Taip išvengsite netikėto prisilietimo prie kreiptuvo viršūnės ir geriau suvaldysite grandinini pjūklą netikėtose situacijose.

- Visada naudokite tiktai gamintojo nurodytus atsarginius kreiptuvus ir pjūklo grandines. Dėl netinkamo kreiptuvo ir netinkamos pjūklo grandinės gali nutrūkti grandinė ir / arba atsirasti atatranka.

- Laikykitės gamintojo nuorodu dėl pjūklo grandinės galandimo ir techninės priežiūros. Per trumpi gylio ribotuvai padidina atatrankos riziką.

Liekamoji rizika

Net jei šis elektrinis įrankis naudojamas pagal nurodymus visada galima tikėtis liekamosios rizikos. Dėl šio elektrinio įrankio modelio ir konstrukcijos gali kilti toliau nurodyti pavojai:

a) pavojus jsipjauti;
b) pavojus pažeisti klausos organus, jei nenaudojama klausos organų apsauga;
c) kyla pavojus sveikatai dėl rankos ir plaštakos siūbuojamųjų judesių, jei prietaisas naudojamas ilgai arba naudojamas netinkamai ir neatliekami techninės priežiūros darbai.

Įspėjimas! Naudojant šį elektrinį įrankį susidaro elektromagnetinis laukas. Tam tikromis aplinkybėmis šis laukas gali turėti neigiamos įtakos aktyviems arba pasyviems medicininiams implantams. Kad būtų galima sumažinti sudėtingų arba mirtinų sužalojimų pavojų, asmenims, turintiems medicininius implantus, prieš pradedant naudoti prietaisą rekomenduojame pasitarti su savo gydytoju arba medicininių implantų gamintoju.

Papildoma saugos informacija

- Jeigu šio elektrinio įrankio laidas pažeidžiamas, jį, kad nekeltų pavojaus, reikia pakeisti specialiu jungiamuoju laidu, kurį galima gauti klientų aptarnavimo skyriuje.

• Prireikus pakeisti prijungimo laidą, rekomenduojame kreiptis į gamintoją arba gamintojo atstovą (pavyzdžiui, įgaliotas dirbtuves, klientų aptarnavi-mo tarnybą ir pan.).
• Maitinimo laidą ištieskite taip, kad pjaunant jo negalėtų užkabinti šakos ar panašiai.
• Naudokite RCD (Residual Current Device), suveikiantj esant 30 mA arba mažesnei srovei.
• Atidžiai laikykitės šioje naudojimo instrukcijoje pateiktų priežiūros, techninės priežiūros ir patikros nurodymų.
  Pažeistus apsauginius įtaisus ir dalis turi tinkamai sutaisyti arba pakeisti mūsų techninės priežiūros tarnyba, jei naudojimo instrukcijoje nenurodyta kitaip.
• ľrankį pirmajį kartą naudojančiam asme- niui rekomenduojama pradžioje pasimo- kyti pjaustyti apvaliają medieną, uždėtą ant ožio ar stovo malkoms pjauti.
• Naudokite tik leidžiamus naudoti H05RN-F tipo maitinimo laidus, ne ilgesnius kaip 75 m ir skirtus naudoti lauke. Maitinimo laido gyslų skerspjū-vis turi būti ne mažesnis nei 2,5 mm². Prieš naudodami visada nuo rītės nuvyniokite visą laidą. Patikrinkite, ar maitinimo laidas nepažeistas.
• Įspėjimas! Veikdamas šis elektrinis įrankis sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali neigiamai veikti aktyviuosius arba pasyviuosius medicininius implantus. Kad būtų išvengta rimtų arba mirtinų sužalojimų, asmenims su medicini-niais implantais rekomenduojame prieš naudojant įrankį pasikonsultuoti su savo gydytoju ir medicininio im- planto gamintoju.

LT

• Pjaudami šlaituose visada stovėkite aukščiau medžio kamieno. Kad medžio perpjovimo momentu visiškai kontroliuotumėte situaciją, baigdami pjauti sumažinkite pjūklo prispaudimo jėgą, tačiau ir toliau elektrinį grandininį pjūklą tvirtai laikykite už rankenu. Stebėkite, kad pjovimo grandinė nesiliestų prie žemės. Baigę pjauti palau-kite, kol elektrinis grandininis pjūklas visiškai sustos, ir tik tada patraukite jį iš pjovimo vietos. Eidami nuo medžio prie medžio, kiekvieną kartą išjunkite elektrinio grandininio pjūklo variklj.
• Nuo medžio reikia pašalinti nešvaru-mus, akmenis, atsilupusią žievę, vinis, gnybtus ir vielą.
• Atidžiai laikykitės šioje naudojimo instrukcijoje pateiktų priežiūros, techninės priežiūros ir patikros nurodymų. Pažeistus apsauginius įtaisus ir dalis turi tinkamai sutaisyti arba pakeisti mūsų techninės priežiūros tarnyba, jei naudojimo instrukcijoje nenurodyta kitaip.

A

Apsauginės funkcijos

1 Galinė rankena su rankos apsauga (10)

saugo ranką nuo šakų ir šakelių bei nuo nušokančios grandinės.

3 Grandinės stabdžio svirtis / rankos apsauga

Apsauginis įtaisas, kuris atatrankos metu nedelsiant sustabdo pjūklo grandinę; svirtį galima paleisti rankiniu būdu; apsaugo naudotojo kairiają ranką, jei ji nuslysta nuo priekinės rankenos.

i

Kai grandinės stabdys yra užsifiksavęs, pjovimo grandinė nesisuka.

5 Pjūklo grandinė su nežymia atatranka

kartu su specialiai sukurtais apsau-giniais įtaisais padės Jums sulaikyti atatranką.

17 Atraminiai nagai

padidina stabilumą atliekant vertikalius pjūvius ir palengvina pjovimą.

15 Elektros variklis

saugos sumetimais yra dvigubai izoliuotas.

13 ljungimo / išjungimo jungiklis su skubiu grandinės stabdymu

Atleidus jungimo / išjungimo jungiklj prietaisas išsijungia nedelsiant.

14 ljungimo blokuotė

Prieš jjungiant prietaisą reikia atleisti jjungimo blokuotę.

18 Grandinės sulaikymo varžtas

sumažina pavojų susižeisti, kai grandi- nė nutrūksta arba nušoka.

Surinkimas

!

Darbo su pjovimo grandine metu visada dévěkite apsaugines pirštines ir naudokite tik originalias dalis.

Prieš atlikdami bet kokius pjūklo techninės priežiūros darbus ištraukite iš lizdo kištuką. Gresia pavojus susižeisti!

Prieš pradėdami naudoti elektrinį grandini- nį pjūklą turite:

• kai kuriais atvejais surinkti pjūklo juos-tą, pjovimo grandinę ir žvaigždutės gaubtą,
• įtempti pjovimo grandinę,
• įpilti grandinių alyvos,
• patikrinti grandinės stabdžio veikimą ir automatinio tepimo sistemą.

F Pjūklo grandinės ir geležtės surinkimas

1. Padėkite pjūklą ant lygaus paviršiaus.
2. Sukite tvirtinimo varžta (7) prieš laikrodžio rodyklę (1), kadnuim-tumete grandinės krumpliaračio dang-telį (8).
3. Ištieskite pjūklo grandinę (5) kilpos forma, kad pjovimo kraštai būtų išdės-tyti pagal laikrodžio rodyklę.
4. Idėkite pjovimo grandinę (5) į pjūklo juostos griovelį. Surinkdami pjūklo juostą (4) laikykite maždaug 45 laipsnių kampu nukreiptą į viršų, kad pjovimo grandinę (5) galėtumėte lengviau uždėti ant grandinės žvaigždutės (24).
5. Geležtę (4) ir pjūklo grandinę (5) už-dėkite ant kreipiamojo bėgelio varžto (23). Jei noselė dešinėje po varžtu (23) yra apatinėje apvalioje geležtės išpjovoje, geležtė įdėta tinkamai. Normalu, jei pjūklo grandinė (5) kabo.
6. Šiek tiek įtempkite pjūklo grandinę (5), grandinės greitojo įtempimo sistemos varžtą (9) sukdami pagal laikrodžio rodyklę.
7. Uždėkite žvaigždutės gaubtą (8). Tam pirmiausia gaubto (8) noselę (25) reikia jkišti į tam skirtą įrankio įrantą. Priveržkite tvirtinimo varžtą (7).

Atsargiai! Pjūklas gali tepti

Atkreipkite dėmesį, kad po naudojimo pjū- klas išskiria alyvą arba ji gali iš jo ištekėti, jei jį laikysite paverstą šonu arba į priekį. Tai normalus reiškinys, kurį sukelia būtina ventiliacijos anga ant viršutinio bakelio krašto ir tai nėra priežastis reikšti preten- zijas. Kadangi kiekvienas pjūklas kontro- liuojamas gamybos metu ir tikrinamas su alyva, net ir ištuštinus bakelį jame gali likti nežymus jos likutis, kuris transportuojant

korpusą šiek tiek sutepa alyva. Nuvalykite korpusą šluoste.

Prieš keisdami grandinę išvalykite nešvarumus iš kreipiamojo bėgelio griovelio, nes dėl susikaupusių nešvarumu grandinė gali iššokti iš bėgelio. Be to, susikaupę nešvarumai gali sugerti grandinių alyvą. Šiuo atveju bėgelio apačia būtų netepama arba mažai tepama alyva, ir tepimas būtų nepakankamas.

Pjūklo grandinės įtempimas

Reguliariai įtempiant grandinę, užtikrinama naudotojo sauga, grandinė dėvisi ir pažeidžiama mažiau bei apsaugoma nuo dėvėjimosi ir pažeidimų. Prieš darbo pradžią ir maždaug kas 10 minučių rekomenduojame patikrinti grandinės įtempimą ir prireikus jį pakoreguoti.

Dirbant su pjūklu, grandinė įkaista ir todėl šiek tiek išsiplečia. Toks pailgėjimas ypač būdingas naujoms grandinėms.

Nejtempinėkite ir nekeiskite įkaitusios grandinės, nes atvėsusi ji vėl šiek tiek susitrauks. Nesilai-kant nurodymo, galima apgadinti kreipiamajį bėgelį arba variklj, nes grandinė per standžiai bus priglu-dusi prie pjūklo juostos.

Grandinės naudojimo trukmė labai pri- klauso nuo grandinės įtempimo ir grandi- nės tepimo.

Grandinė yra teisingai įtempta, jei ji nekaba apatinėje geležtės pusėje ir ją galima pilnai pasukti pirštine apmauta ranka.

Traukiant pjūklo grandinę 9 N (apie 1 kg) tempimo jėga atstumas tarp pjūklo grandinės ir geležtės neturi būti didesnis nei 2 mm.

LT

10 min 9 N max. 2 mm

1. Isitikinkite, kad grandinės stabdys yra atlaisvintas, t.y. grandinės stabdžio svirtis (3) yra nuspausta priekinės rankenos (16) link.

2. Atlaisvinkite tvirtinimo varžta (7)

1. Kai pjūklo grandinę norite įtempi, grandinės greitojo įtempimo sistemos varžtą (9) sukite pagal laikrodžio rodyklę.

ltempimą sumażinsite varztą (9) sukdami prieš laikrodžio rody- klę.

1. Vél priveržkite tvirtinimo varžtą

Naujos pjūklo grandinės įtempimą reikia reguliuoti po ne daugiau kaip 5 pjovimų.

Grandinės sutepimas

Geležtė ir grandinė visada turi būti suteptos alyva. Jei naudosite grandininį elektrinį pjūklą nepakankamai suteptą alyva, pjūklo grandinės pjovimo pajėgumas mažės, o ilgaamžiškumas trumpės, nes grandinė greičiau atšips. Kad yra per mažai alyvos, matysite iš dūmų susidarymo ir pakitusios geležtės spalvos.

Kai tik pradeda veikti variklis, alyva teka geležtės link ( A 4).

Grandinės alyvos įpylimas:

• Reguliariai tikrinkite alyvos lygio langelj (C 21) r jpilkite alyvos, alyvai alyvos lygio langelyje pasiekus mažiausio kiekio žymą „MIN“ (C 22). Alyvos bakelyje telpa 265 ml alyvos;
• Naudokite ekologišką alyvą, kurios sudėtyje yra trintį ir dévėjimąsi mažinančių priedų. Ją galite užsisakyti mūsų techninės priežiūros centre;
• Jei neturite „Grizzly“ biologinės alyvos, naudokite nedaug lipnumo priedų turinčią grandinių tepimo alyvą.
• Jei įrankio ilgesnį laiką nenaudosite (6–8 savaites), ištuštinkite alyvos bakelį.

1. Atsukite alyvos bakelio dangtelj (2) ir įpilkite grandinės alyvą į bakelį.

2. Jei reikia, nuvalykite išlaistytą alyvą ir uždarykite dangtelį (2).

Prieš įpildami grandinės alyvą visada išjunkite prietaisą ir leiskite varikliui atvėsti. Dėl per kraštus išsiliejusios alyvos gre-sia gaisro pavojus.

Grandininio pjūklo valdymas

ljunkite grandininį pjūklą tik tada, kai yra tinkamai sumon- tuoti geležtė, pjūklo grandinė ir grandinės krumpliaračio dangtelis. įsitikinkite, kad maitinimo įtampa atitinka nurodytają techninių duomenų lentelėje. Paleisdami prietaisą įsitikinkite, kad stovite tvirtai. Prieš paleisdami prietaisą įsitikinkite, kad grandininis elektri- nis pjūklas neliečia jokių daiktų.

Dèmesio! Elektrinis grandininis pjūklas gali tepti, žr. „Surinkimas - Pjūklo grandinės ir geležtės surinkimas“.

ljungimas

1. Prieš paleisdami įrankį patikrinkite, ar bakelyje yra pakankamai grandinių alyvos ir prireikus papildomai jos įpilkite (žr. skyrių „Grandinių alyvos įpylimas“).
2. Ilginamojo laido gale suformuokite kilpą ir įkabinkite ją laido suveržimo įtaise (11) galinėje rankenoje (1).
3. Prijunkite prietaisą prie elektros tinklo.
4. Atlaisvinkite grandinės stabdį, stabdžio svirtį/priekinę rankų apsaugą (3) nu-stumdami rankenos (16) link.
5. Tvirtai laikykite grandininį elektrinį pjū-klą abiem rankomis, dešiniaja ranka už galinės rankenos (1), o kairiaja – už priekinės (16). Nykščiai ir pirštai turi tvirtai apimti rankenas.
6. Kad jjungtumėte prietaisą, paspauskite dešiniuoju nykščiu jjungimo blokuotę (14) ir tada paspauskite jjungimo / iš-jungimo jungikli (13). Prietaisas veikia didžiausiuoju greičiu. Vėl atleiskite jjungimo blokuotę (14).
7. Prietaisas išsijungs, kai tik vėl atleisite jungimo / išjungimo jungiklj (13). Nuolatinio veikimo jjungimas nejmanomas.

Grandinės stabdžio tikrinimas

Pjūklo grandinė nesisuka, kai grandinės stabdys yra užsifiksavęs.

1. Padėkite grandininį elektrinį pjūklą ant tvirto ir lygaus paviršiaus. Jis neturi liestis prie jokių daiktų.

2. Prijunkite prietaisą prie elektros tinklo.

3. Atlaisvinkite grandinės stabdį, stabdžio svirtį/priekinę rankų apsaugą (3) nu-stumdami rankenos (16) link.
4. Tvirtai laikykite grandininį elektrinį pjū-klą abiem rankomis, dešiniaja ranka už galinės rankenos (1), o kairiaja – už priekinės (16). Nykščiai ir pirštai turi tvirtai apimti rankenas.
5. ljunkite grandinini elektrini pjūkla.
6. Paspauskite kairiaja ranka grandinės stabdžio svirtį (3), kai variklis veikia. Tam grandinės stabdžio svirtį/priekinę rankų apsaugą (3) stumkite tolyn nuo priekinės rankenos (16). Grandinė turi tučtuojau sustoti.
7. Jei grandinės stabdys neveikia tinkamai, atleiskite jjungimo / išjungimo jungiklj ir atlaisvinkite grandinės stabdj.

Jei grandinės stabdys neveikia tinkamai, grandininį elektrinį pjūklą naudoti draudžiama. Gresia pavojus susižeisti dėl besisukančios pjūklo grandinės. Paveskite mūsų klientų ap- tarnavimo skyriui sutaisyti Jūsų grandininį elektrinį pjūklą.

Grandinès tepimo patikrinimas

Prieš pradėdami dirbti patikrinkite alyvos lygį ir grandinės tepimą.

- Ijunkite grandinini pjūklą ir laikykite jī virš šviesaus pagrindo. Pjūklas neturi liesti žemės.

Jei matoma alyvos žymė, grandininis pjū- klas veikia nepriekaištingai.

Jei nesimato jokios alyvos žymės, išvalykite alyvos srauto kanalą arba paveskite mūsų klientų ap-

LT

tarnavimo skyriui sutaisyti Jūsų grandinini elektrini pjūklą

1

Išvalykite alyvos kanalą (26), kad naudojamo pjūklo pjovimo grandinė būtų be trikčių automatiškai tepama. Šepetėliu arba šluoste išvalykite likučius iš alyvos kanalo.

F

Pjūklo juostos keitimas

1. Išjunkite įrankį ir ištraukite tinklo kištuką (A 12).
2. Padėkite įrankį ant plokščio paviršiaus.
3. Kai norite sumažinti grandinės įtempimą ir nuimti grandinės krumpliaracio dangtelį (8), tvirtinimo varžtą (7) ir grandinės greitojo įtempimo sistemos varžtą (9) sukite prieš laikrodžio rodyklę ( )
4. Nuimkite pjūklo juostą (4) ir pjovimo grandinę (5).

Išrinkdami pjūklo juostą (4) laikykite maždaug 45 laipsnių kampu nukreiptą į viršų, kad pjovimo grandinę (5) galė-tumėte lengviau nuimti nuo grandinės žvaigždutės (24).

1. Pakeiskite geležte; geležte ir grandinę surinkite, kaip aprašyta skyriuje „Pjūklo grandinės ir geležtės surinkimas“.

Pjovimo metodai

Bendrai

• Visada geriau valdysite situaciją, jei pjausite apatine geležtės puse (su tempiančia grandine), o ne su viršutine geležtės puse (su stumiančia grandine).

• Perpjovimo metu arba po to pjūklo grandinė neturi liestis nei su žeme, nei su kitu objektu.

• Isitikinkite, kad pjūklo grandinė nejstri-go pjūvio vietoje. Medžio kamienas neturi lūžti ar suskilti.

• Taip pat laikykitės apsaugos nuo ata-trankos priemonių (žr. saugos nurody-mus).
• Pjaudami šlaituose visada stovėkite aukščiau medžio kamieno. Kad medžio perpjovimo momentu visiškai kontroliuotumėte situaciją, baigdami pjauti sumažinkite pjūklo prispaudimo jėgą, tačiau ir toliau elektrinį grandininį pjūklą tvirtai laikykite už rankenu. Stebėkite, kad pjovimo grandinė nesiliestų prie žemės. Baigę pjauti palau-kite, kol elektrinis grandininis pjūklas visiškai sustos, ir tik tada patraukite jį iš pjovimo vietos. Eidami nuo medžio prie medžio, kiekvieną kartą išjunkite elektrinio grandininio pjūklo variklj.

!

Jei pjūklo grandinė įstrigo, nemėginkite grandininio elektrinio pjūklo ištraukti per prievartą. Gresia pavojus susižeisti. Išjunkite variklj ir naudokite svirtį arba pleištą, kad atlaisvintumėte grandininį elektrinį pjūklą.

Medžių kirtimas

!

Reikalinga didžiulė patirtis, kad būtų galima kirsti medžius. Medžius kirskite tik tada, jei galite užtikrintai valdyti grandininį elektrinį pjūklą. Jokiu būdu nenaudokite grandininio elektrinio pjūklo, jei nesijaučiate užtikrintai.

!

Nepatyrusiems naudotojams saugumo sumetimais rekomenduojame nekirsti medžio kamieno

geležte, kurios ilgis trumpesnis už medžio skersmenj.

• Įsitikinkite, kad šalia darbinės zonos nėra žmonių arba gyvūnų. Apsauginis atstumas tarp kertamo medžio ir kitos darbo vietos turi būti 2 ½ medžių ilgio.
• Atkreipkite dėmesį į virtimo kryptį: Naudotojas turi turėti galimybę saugiai judėti šalia nukirsto medžio, kad ga-lėtų medį lengvai supjaustyti į dalis ir pašalinti šakas. Būtina užtikrinti, kad krentantis medis nejstrigtų kitame me-dyje. Atkreipkite dėmesį į natūralią vir-timo kryptį, priklausančią nuo medžio pasvirimo ir kreivumo, vėjo krypties, didesnių šakų išsidėstymo bei šakų skaičiaus.
• Pjaudamas šlaituose, grandininio pjū-klo naudotojas turėtų stovėti aukščiau kertamo medžio, nes nukirstas medis veikiausiai nuriedės ar nuslys į pakalnę.
• Mažesnius medžius, kurių skersmuo yra nuo 15 iki 18 cm, galite nupjauti įprastai vienu pjūviu.
• Medžius, kurių skersmuo yra didesnis, reikia atlikti kryptinius įpjovimus ir vertimo įpjovimą (žr. ).

Nekirskite jokio medžio, kai pučia stiprus arba besikeičiančios krypties vėjas, kai gresia nuosavybės sugadini- mo pavojus arba kai medis gali kliudyti laidus.

Leidžiant medžius reikia stebėti, kad nekiltų pavojus kitiems asmenims, nebūtų užkliudyti elektros laidai ar padaryta materialinės žalos. Jei medis kliudytų elektros laidus, apie tai reikia nedelsiant informuoti energijos tiekimo įmonę.

Baigę pjauti, iškart nusiimkite klausos apsaugą, kad galėtumėte girdėti garsus ir įspėjamuosius signalus.

1. Kapojimas:

Pašalinkite į apačią nusvirusias šakas, pjūvj darydami virš šakos. Nekapokite aukščiau savo pečių juostos.

2. Atsitraukimo sritis:

Aplink medį pašalinkite krūmus, kad būtų užtikrintas lengvas atsitraukimas. Atsitraukimo sritis (1) turi būti 45° kampu į priešingą pusę nuo planuojamos virtimo krypties (2).

3. Kryptinės įpjovos pjovimas (A):

Pjaukite kryptinę įpjovą ta kryptimi, kuria turi virsti medis. Pradėkite apatiniu horizontaliu įpjovimu. Įpjovimo gylis turi būti apie 1/3 kamieno skersmens. Taip bus išvengta pjūklo grandi- nės ar kreiptuvo įstrigimo, prade- dant antrą kryptinę įpjovą. Dabar iš viršaus atlikite įstrižą įpjovą, kurios kampas yra apie 45°, kuri tiksliai susitinka su apatine įpjо- va. Tai neleis įstrigti pjūklo grandinei ar kreipiamajam bėgeliui darant antrają išpjovą vertimo krypčiai nustatyti.

Niekada neikite prieš medj, kuriame padaryta kryptinė įpjova.

4. Vertimo ipjova (B):

Atlikite vertimo įpjovą iš kitos kamieno pusės, stovėdami kai-rėje pusėje nuo medžio kamieno ir pjaudami tempiančia pjūklo

grandine. Vertimo įpjova turi būti daroma horizontaliai mažiausiai 5 cm virš horizontalios kryptinės įpjovos. Ji turi būti tokio gylio, kad atstumas link kryptinės įpjovos būtų mažiausiai 1/10 kamieno skersmens. Neperpjauta kamieno dalis vadinama užtūra (vertimo linija). Užtūra apsaugo, kad medis nesisuktų ir nenuvirstų neteisinga kryptimi. Neperpjaukite užtūros. Užtūra neleidžia medžiui persi- sukti ir nuvirsti neteisinga kryptimi. Neperpjaukite užtūros.

Vertimo pjūviui artėjant prie už-tūros, medis turi pradėti virsti. Jei matote, kad medis gali virsti ne ta kryptimi, kuria norite, arba atsitiesia ir suspaudžia pjūklo grandinę, vertimo pjūvio toliau nebepjaukite ir pjūvio vietą praskirkite bei medžio vertimo kryptį norima linkme pakoreguokite naudodami medinius, plastikinius arba aliuminio pleištus.

1. Istumkite vertimo pleištą arba laužtuvą i jpjovą, vos tik pjūvis bus pakankamo gylio, kad pjūklo juosta nejstrigtų.

1. Jei kamieno skersmuo yra dides-nis nei geležtės ilgis, padarykite dvi jpjovas.

2. Padarius vertimo jpjovą medis virsta savaime arba kirtimo pleiš- to arba laužtuvo pagalba.

Ištraukite pjūklą iš pjūvio vietos tik pradėjus medžiui virsti, sustabdykite variklj, padėkite pjūklą ir atsitraukimo keliu palikite darbo vietą. Atkreipkite dėmesį į žemyn krentančias šakas ir neužkliūkite.

Atkreipkite dėmesį į žemyn krentančias šakas ir neužkliūkite už jų.

Kapojimas

Kapojimas - tai šakų ir šakelių pašalini- mas nuo nukirsto medžio.

Daug nelaimingų atsitikimų įvyksta kapojant. Niekada nepjaukite šakų, kai stovite ant medžio kamieno. Atkreipkite dėmesį į atatrankos sritį, jei šakos yra įtemptos.

• Atramines šakas pašalinkite tik po supjaustymo j dalis.
• Įtemptas šakas reikia pjauti iš apačios j viršų, kad būtų išvengta grandininio pjūklo jstrigimo.
• Pjaunant storesnes šakas taikykite tą patį metodą kaip ir supjaustant į dalis.
• Dirbkite kairėje pusėje nuo kamieno ir kiek įmanoma arčiau prie grandininio elektrinio pjūklo. Jei įmanoma, pjūklo svoris turi būti ant kamieno.
• Keiskite padėtį, kad nupjautumėte šakas už kamieno.
• Išsikerojusios šakos atskirai supjaustomos j dalis.
• Smulkesnes šakas nupjaukite vienu pjūviu, kaip pavaizduota paveikslėlyje.

Supjaustymas i dalis

Supjaustymas į dalis - tai nukirstų medžių kamienų pjovimas į mažesnes dalis.

• Įsitikinkite, kad pjaunant pjūklo grandinė nesiliečia prie žemės.
• Įsitikinkite, kad stovite tvirtai ir, jei esa-te nuokalnėje - virš kamieno.
• Stověkite stabiliai, o savo kūno svorj tolygiai paskirstykite abiem pědoms.

Jei įmanoma, po kamienu reikėtų pakišti šakų, baslių ar pleištų ir taip jį paremti. Kad būtų lengva pjauti, vadovaukitės nesudėtingais nurodymais.

1. Kamienas guli ant žemės:

Iš viršaus visiškai perpjaukite kamieną ir baigiant pjūvį atkreip-kite dėmesį, kad nepaliestumėte žemės. Jei yra galimybė pasukti kamieną, įpjaukite 2/3 kamieno skersmens. Tada pasukite kamieną ir iš viršaus visiškai perpjaukite likusią kamieno dalį.

galu: Pirma iš apačios j viršų (viršutine geležtės puse) įpjauki- te 1/3 kamieno skersmens, kad išvengtumėte skilimo. Tada iš vir- šaus į apačią (apatine geležtės puse) pjaukite iki pirmo pjūvio, kad išvengtumėte įstrigimo.

3. Kamienas paremtas abiem

galais: Iš pradžių iš viršaus į apačią (apatine geležtės puse) įpjaukite 1/3 kamieno skersmens. Tada iš apačios į viršų (viršutine geležtės puse) pjaukite tol, kol pjūviai susitiks.

4. Pjovimas ant pjovimo ožio:

Tvirtai laikykite grandininį elektrinį pjūklą abiem rankomis ir pjaudami mašiną nukreipkite nuo kūno. Kai perpjaunate kamieną, tada nukreipkite mašiną dešinią- ja puse nuo kūno (1). Laikykite kairiają ranką, kiek įmanoma tiesiau (2). Atkreipkite dėmesį į nukrentantį kamieną. Atsistokite taip, kad atskirtas kamienas nekeltų pavojaus. Atkreipkite dėmesį į savo pėdas. Krisdamas atskirtas kamienas gali sužeisti. Laikykite pusiausvyrą (3).

Techninė priežiūra ir valymas

Atlikite techninės priežiūros ir valymo darbus išjungę variklį ir ištraukę kištuką iš lizdo. Gresia pavojus susižeisti!

Remonto ir techninės priežiūros darbus, neaprašytus šioje instrukcijoje, paveskite atlikti mūsų specializuotoms dirbtuvėms.

Naudokite tik originalias dalis.

Prieš pradėdami bet kokius techninės priežiūros ar valymo darbus palaukite, kol mašina atvės. Gresia pavojus nuside-ginti!

Valymas

• Po kiekvieno naudojimo rūpeestingai išvalykite mašiną. Tai pratęs mašinos ilgaamžiškumą ir padės išvengti nelaimingų atsitikimų.
• Rankenos turi būti nesuteptos ben-zinu, alyva arba riebalais. Jei reikia, rankenas valykite drėgna, muiluotame vandenyje išplauta šluoste. Nevalykite tirpikliais arba benzinu!
• Po kiekvieno naudojimo išvalykite pjū-klo grandinę. Naudokite šepetėlj arba šluotelę. Grandinės nevalykite jokiais skysčiais. Išvalę grandinę sutepkite ją šiek tiek grandinės alyva.
• Valydami nuimkite ir žvaigždutės gaubtą (A 8), kad ir čia galėtumėte išvalyti.
• Nuvalykite pjūklo juostą (išvalykite kreipiamajį bėgelį) ( A 4).
• Nuvalykite mašinos ventiliacijos angas ir paviršių šepetėliu, šluotele arba sausa šluoste. Nevalykite jokiais skysčiais.

LT

- Išvalykite alyvos kanalą (26), kad naudojamo pjūklo pjovimo grandinė būtų be trikčių automatiškai tepama. Šepetėliu arba šluoste išvalykite likučius iš alyvos kanalo.

Techninės priežiūros intervalai

Reguliariai atlikite lentelėje nurodytus techninės priežiūros darbus. Reguliariai atlikdami grandininio pjūklo techninę priežiūrą, galite pailginti jo eksploatavimo trukmę. Be to, pasieksite optimalų pajėgumą ir išvengsite nelaimingų atsitikimų.

Techninės priežiūros intervalų lentelė

Prietaiso dalis	Veiksmas	Prieš kie-kvieną nau-dojim	Po 10 eks-ploatavimo valandų	Po kiekvie-no naudo-jimo
Grandinės stabdžio	Patikrinti, jei reikia, pakeisti	√
Krumpliaratis (24)	Patikrinti, jei reikia, pa-keisti	√
Pjūklo grandinė (A5)	Patikrinti, sutepti, jei reikia, pagaląsti arba pakeisti	√
Pjūklo grandinė (A5)	Nuvalykite ir sutepkite alyva			√
Geležtė (A4)	Patikrinti, išvalyti, sutepti	√		√
Geležtė (A4)	Apverskite pjūklo juostą		√
Automatinio tepimo sistema	Patikrinkite, prireikus išvalykite alyvos kanalą	√

Pjūklo grandinės galandimas

Netinkamai pagalandus pjūklo grandinę padidėja atatrankos rizika! Dėvėkite įpjovimui atsparias pirštines, kai darbuojatės su grandine arba geležte.

Aštri grandinė užtikrina optimalų pajėgumą. Ji laisvai perskiria medį ir palieka didelis ilgas medžio drožles. Pjūklo grandinė yra atšipusi, jei turite ją spausti per medį ir medžio drožlės yra labai mažos. Jei pjūklo grandinė yra labai atšipusi, vietoj drožlių susidaro tiktai medienos dulkės.

• Pjaunamoji grandinės dalis yra pjovimo nariai, kuriuos sudaro vienas pjovimo dantukas ir vienas gylio ribotuvas. Aukščio skirtumas tarp gylio ribotuvo ir dantuko viršūnės lemia pjovimo gylį.
• Galandant pjovimo dantukus reikia laikytis šių dydžių:

- Galandimo kampas (30°)

• Išlenkimo kampas (85°)
• Galandimo gylis (0,65 mm)

Nukrypimai nuo nustatytų pjo- vimo geometrijos reikšmių gali padidinti mašinos atatranką. Gresia padidintas nelaimingų atsitikimų pavojus!

Grandinę galąsti reikia specialiais įrankiais, kurie užtikrina, kad peiliai galandami teisingu kampu ir teisingu gyliu. Nepatyrusiam grandininių pjūklų naudotojui rekomenduojame pavesti pjūklo grandinės galandimą specialistui arba specialioje dirbtuvėje. Jei manote, kad pats sugebė-

site galąsti grandinę, nusipirkite įrankius specializuotoje parduotuvėje.

1. Išjunkite pjūklą ir ištraukite iš liz-do kištuką.

2. Galandama grandinė turi būti standžiai įtempta, nes tik taip ją bus galima tinkamai išgaląsti.

3. Galandimui reikia apvalios dil- dès, kurios skersmuo 4,0 mm.

Kiti skersmenys sugadina grandinę ir darbo metu gali sukelti pavojų!

1. Galąskite tiktai iš vidaus j išorę. Dildę kreipkite iš vidinės pjovimo dantuko pusės j išorę. Pakelkite dildę, kai ją grążinate atgal.
2. Pirmiausia pagaląskite vienos pusės dantukus. Tada apverskite pjovimo grandinę ir pagaląskite kitos pusės dantukus.
3. Grandinė nusidėvėjusi ir ją reikia keisti, kai ilgiausia pjaunamojo dantuko dalis yra trumpesnė nei 4 mm.
4. Baigus galąsti visi pjaunamieji dantukai turi būti tokio pat ilgio ir pločio.
5. Po kas trečio galandimo reikia patikrinti pjovimo gylj (gylio ribotuvo aukštj) ir prireikus ribotuvą nušlifuoti plokščia dilde. Gylio ribotuvo ir pjovimo dantuko aukščių skirtumas turėtų būti maždaug 0,65 mm. Baigę galąsti gylio ribotuvą nežymiai užapvalinkite iš priekio.

LT

Grandinės įtempimo reguliavimas

Grandinės įtempimo reguliavimas aprašytas skyriuje „Surinkimas – pjovimo grandinės įtempimas“.

Naujos pjūklo grandinės naudojimo pradžia

Naujos grandinės įtempimo jėga po kažkiek laiko sumažėja. Todėl po pirmujų 5 pjūvių arba vėliausiai po 10 minučių pjovimo turite papildomai įtempti grandinę.

Niekada netvirtinkite naujos grandinės ant susidėvėjusio pavaros griovelio arba ant sugadintos ar susidėvėjusios geležtės. Grandinė gali nušokti arba nutrūkti. To pasekmė gali būti sunkūs sužalojimai.

Geležtės techninė priežiūra

Dévèkite įpjovimui atsparias pirštines, kai darbuojatès su grandine arba geležte.

1. Išjunkite įrankį ir ištraukite tinklo kištuką (12).
2. Nuimkite krumpliaračio dangtelj (8), pjūklo grandinę (5) ir geležte (4).
3. Patikrinkite geležte, ar ji nesusidėvė- jusi. Pašalinkite atplaišas ir išlyginkite kreiptuvo paviršių plokščia dilde.
4. Išvalykite alyvos kanalus (26), kad užtikrintumėte nepriekaištingą automatinį pjūklo grandinės sutepimą eksploatuojant.
5. Sumontuokite geležte (4), pjūklo grandinę (5) ir krumpliaračio dangtelj (8) bei įtempkite pjūklo grandinę.

Kai alyvos kanalai yra nepriekaištingos būklės, jjungus pjūklą po kelių sekundžių pjūklo grandinė automatiškai išskiria šiek tiek alyvos.

Pjūklo juostos apvertimas

Dévěkite įpjovimui atsparias pirštines, kai darbuojatės su grandine arba geležte.

Pjūklo juostą (4) reikia apversti maždaug kas 10 darbo valandų, kad ji vienodai dėvėtųsi.

1. Išjunkite įrankį ir ištraukite tinklo kištuką (A 12).
2. Nuimkite žvaigždutės gaubtą (8), pjo-vimo grandinę (5) ir pjūklo juostą (4).
3. Apverskite geležte aplink horizontaliaja ašj; geležte ir grandinę surinkite, kaip aprašyta skyriuje „Pjūklo grandinės ir geležtės surinkimas“.
   Atkreipkite dėmesį į pjūklo grandinės sukimosi kryptį!

Pjovimo grandinės sukimosi kryptis

Apvertę pjūklo juostą, pjovimo grandinės (5) judėjimo kryptį nustatysite pagal pikto- gramą po žvaigždutės gaubtu (8). Ant pjūklo juostos pavaizduota suki- mosi kryptis šiuo atveju yra neteisinga.

Laikymas

• Prieš laikymą išvalykite prietaisą.
• Prieš ilgesnes darbo pertraukas ištuštinkite alyvos bakelj. Šalinkite seną alyvą aplinkai tinkamu būdu (žr. „Šalinimas / Aplinkosauga“).
• Užmaukite apsauginj geležtės dėklą.

- Prietaisą laikykite sausoje ir nuo dulkių apsaugotoje vietoje, kur jo negalėtų pasiekti vaikai.

Utilizavimas / aplinkos apsauga

Šalinkite seną alyvą aplinkai tinkamu būdu - priduokite ją i atliekų surinkimo punktą. Nepilkite senos alyvos i kanalizaciją arba i nuotekas.

Perduokite prietaisą, priedus ir pakuotę aplinkai tinkamam perdirbimui.

Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis

Pažymėtų produktų negalima išmesti su įprastomis buitinėmis atliekomis, juos reikia pristatyti į elektrinių ir elektroninių įrankių perdirbamojo surinkimo punktą.

Perdirbimas padeda sumažinti naudojamų žaliavų kiekį ir aplinkos taršą. Informacijos apie šalinimą ir artimiausią antrinių žaliavų priėmimo punktą suteiks, pvz., jūsų miesto komunalinė tarnyba arba jos rasite geltonuosiuose puslapiuose.

Rūpeestingai ištuštinkite alyvos bakelį ir priduokite prietaisą atliekų perdirbimo punktui. Panaudotos plastikinės ir metalinės dalys gali būti rūšiuojamos pagal rūšį ir perduotos aplinkai tinkamam perdirbimui. Pasiteiraukite mūsų techninio aptarnavimo centre.

Jūsų atsiųstus sugedusius prietaisus mes pašalinsime nemokamai.

Atsarginès dalys/Priedai

Atsargines dalis ir priedus galite jsigyti interneto svetainėje www.grizzly-service.eu

Dėl tolesnių klausimų kreipkitės į „Service-Center,, (žr. „Service-Center,.).

„Oregon“ pjūklo grandinė 91P057X....30091570

Atsarginė „Oregon“ geležte 16"....30100420

Ekologiška pjūklų grandinių alyva 1 l....30230001

Ekologiška pjūklų grandinių alyva 5 l....30230002

Atsarginę „Oregon“ pjūklo grandinę galima naudoti tik su jai skirtu „Oregon“ kreiptuvu ir tam aprobuotu grandininiu pjūklu. Gresia pavojus susižeisti.

Garantija

• Šiam prietaisui mes suteikiame 24 mėnesių garantiją. Naudojant komerciniais tikslais netenkama teisės į garantiją.
• Garantija netaikoma natūralaus dėvėjimo požymiams ir žalai, atsiradusiai dėl per didelės apkrovos arba netinkamo valdymo. Tam tikros konstrukcinės dalys natūraliai dėvisi, todėl joms garantija nesuteikiama. Tokioms dalims priskiriama pjūklo grandinė, geležtė, anglies šepečių, jei nusiskundimai nėra susiję su medžiagos defektais.
• Garantija taip pat nesuteikiama variklio pažeidimams, jei jie atsiranda naudo-jant netinkamus degalus ar netinkamą degalų mišinį, visiems įrenginio jei jie atsiranda dėl nepakankamo tepimo.
• Be to, kad būtų suteikta garantija, turėjo būti laikomasi eksploatavimo instrukcijoje pateiktų valymo ir techni-nės priežiūros nurodymų.
• Jei pastebimi medžiagos arba gamybos defektai, pristatomas kitas prietaisas arba jis suremontuojamas. Būtina sąlyga – prietaisas prekybininkui pristatomas neišardytas, su pirkimo čekiu ir garantijos patvirtinimu.

Remonto tarnyba

• Remonto darbus, kuriems nesuteikiama garantija, už tam tikrą atlygj galite pavesti atlikti mūsų techninės priežiūros centro darbuotojams. Mūsų techninės priežiūros centro darbuotojai Jums mielai pateiks darbų sąmatą.
  Mes galime remontuoti tik tuos prietaisus, kurie buvo atsiusti tinkamai supakuoti ir apmokėti.
• Dèmesio: jei turite pretenziju dėl prietaiso arba norite jį remontuoti, atsiųskite jį nuvalytą mūsų techninės priežiūros centrui, būtinai nurodykite defektą.
  Mes nepriimame prietaisų, už kurių siuntimą nebuvo sumokėta (nega-baritinis krovinys, skubiosios siuntos arba kitas specialus gabenimo būdas).
• Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.

Klaidų paieška

Problema Galima priežastis Klaidos šalinimas
Prietaisas ne-užsiveda	Užsifiksavęs grandinės stabdys	Patikrinti grandinės stabdį, jei reikia, atlaisvinti grandinės stabdį
	Nėra maitinimo įtampos Suveikia saugiklis	Patikrinti lizdą, kabelį, laidą, kištu-ką, jei reikia, remonta pavesti elek-trikui Patikrinti namo saugiklj
	Sugedęs jjungimo ir išjungi-mo jungiklis (A 13)	Remontuoja klientų aptarnavimo skyrius
	Susidėvėję angliniai šepe-tėliai	Remontuoja klientų aptarnavimo skyrius
	Sugedęs variklis	Remontuoja klientų aptarnavimo skyrius
Grandinė nesi-suka	Grandinės stabdys blokuoja pjūklo grandinę (A 5)	Patikrinti grandinės stabdį, jei reikia, atlaisvinti grandinės stabdį
Blogas pjovi-mo rezultatas	Netinkamai įmontuota pjū-klo grandinė (A 5)	Teisingai įmontuoti pjūklo grandinę
	Atšipo pjūklo grandinė (A 5)	Pagaląsti pjovimo dantukus arba uždėti naują grandinę
	Grandinės įtempimas nepa-kankamas	Patikrinti grandinės įtempimą
Pjūklas veikia sunkiai, gran-dinė krenta	Grandinės įtempimas nepa-kankamas	Patikrinti grandinės įtempimą
Grandinė įkaista, pjau-nant susidaro dūmai, keičia spalvą kreip-tuvas	Per mažai grandinės alyvos	Patikrinti alyvos lygį ir, jei reikia, įpil-ti grandinių alyvos, patikrinti automatinę sutepimo siste-mą ir, jei reikia, išvalyti alyvos srauto kanalą arba pavesti suremontuoti klientų aptarnavimo skyriui

Contenido

Introducción....152

Uso....153

LT	Originalios EB atitikties deklaracijos vertimas
Šiuo dokumentu mes patvirtiname, kadGrandininis elektrinis pjūklasserijos EKS 2240-3QTPartijos numeris B-46997atitinka toliau nurodytu numatytuju ES direktyvu galiojanti leidima:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • (EU) 2015/863 • 2005/88/EC
Kad būtu galima užtikrinti atitiktj, taikyti šie darnieji standartai ir nacionaliniai standar-tai bei nuostatos:
EN 60745-1:2009+A11:2010 • EN 60745-2-13:2009+A1:2010EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • EN 61000-3-2:2014EN 61000-3-3:2013 • IEC 62321-3-1:2013
Remiantis 2000/14/EB del valstybiu nariu jstatymu, reglamentuojančiu lauko salygomis naudojamos jrangos i aplinką skleidžiamą triukšma, suderinimo, papildo-mai patvirtinama:Garso galingumo lygis:Numatyta: 107 dB(A)Išmatuota: 104,8 dB(A)Taikyta atitikties vertinimo procedura pagal 2000/14/EB III priedaPaskelbtoji jtaisas: 0123 TÜV SÜD Product Service GmbH,Ridlerstraße 65, D-80339 München GermanyTyrimo sertifikato numeris M6A 17 10 38356 292
Tiktai gamintojas yra atsakingas už šio atitikties pareiškimo parengima:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim,Germany10.07.2020	Christian Frank(Asmuo, igaliotas sudaryti dokumentacija))

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus.
