NÁVOD NA OBSLUHU EKS 2240-3QT Grizzly

Preklad originálneho návodu na obsluhu

D

SK Preklad originálneho návodu na obsluhu 225

Inhalt

Einleitung 6

pre elektrické náradia 229

Preventívne opatrenia proti

spätnému nárazu 232

Zvyškové riziká 233

Pokračujúce bezpečnostné pokyny....234

Bezpečnostné funkcie....234

Montáž 235

Montáž pílovej reťaze a lišty ..... 235

Napínanie ret'aze 236

Mazanie ret'aze 236

Obsluha ret'azovej píly....237

Zapínanie 237

Kontrola ret'azovej brzdy....237

Kontrola automatiky olejového

mazania.... 238

Odstránenie a ochrana životného prostredia....245

Náhradné diely/Príslušenstvo ..... 245

Záruka....246

Opravný servis...... 246

Zist'ovanie závad 247

Preklad originálneho prehlásenia o zhode CE....257

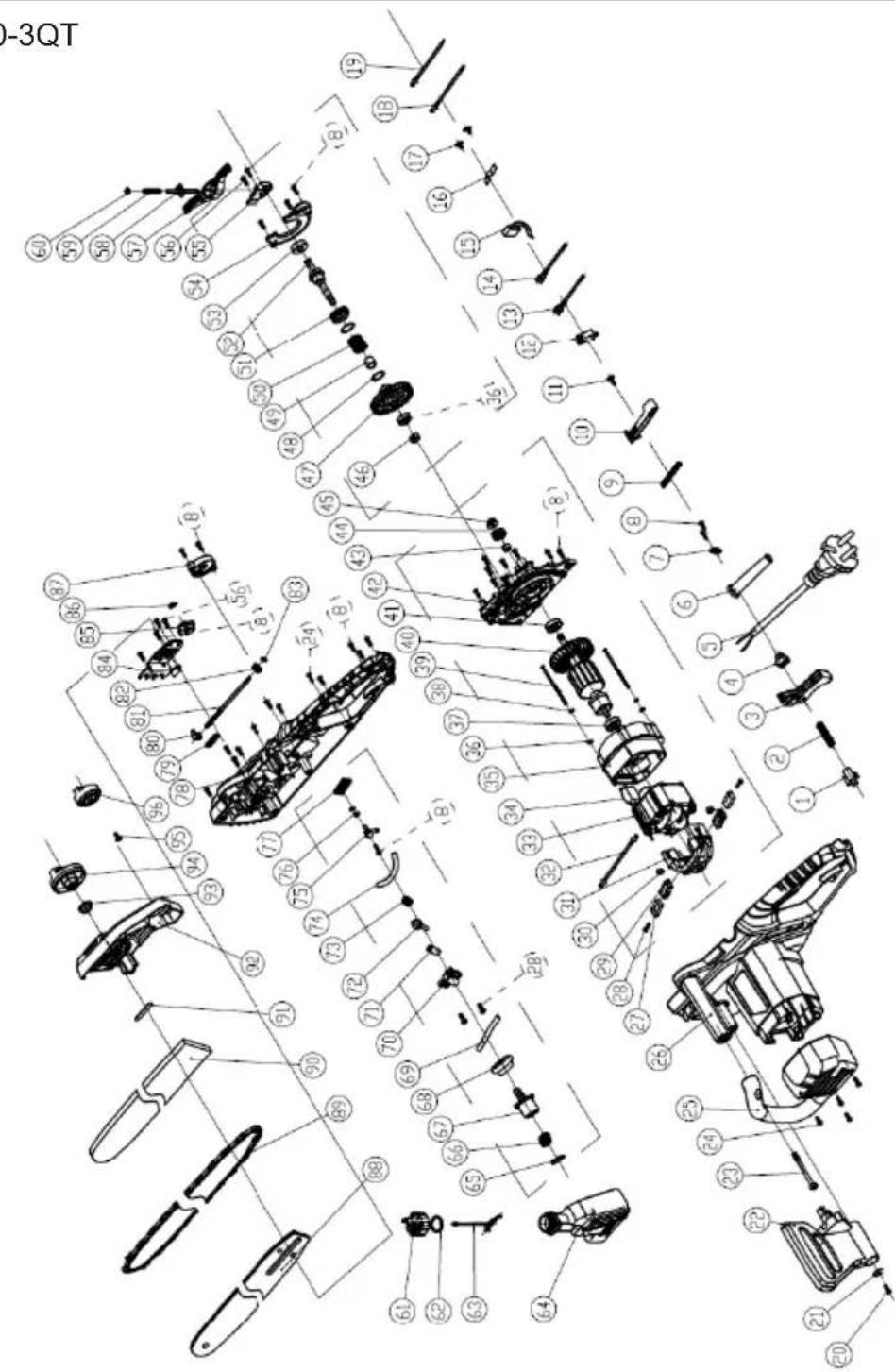

Podrobný výkres 258

Service-Center 259

Úvod

Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný produkt. Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prístroja. Nie je vylúčené, že v ojedinelých prípadoch sa na prístroji alebo v prístroji, resp. v hadiciach nachá-dza zvyšková voda alebo mazivá. Nie je to chyba alebo defekt a ani dôvod na obavu.

Návod na obsluhu je súčast'ou toh- to produktu. Obsahuje dôležité upozornenia ohľadom bezpečnosti, obsluhy a likvidácie. Pred používaním produktu sa oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia. Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky podklady.

Použitie

Elektrická ret'azová píla je skonštruovaná len na pílenie dreva. Na všetky ostatné druhy použitia (napr. rezanie stien a múrov, umelých hmôt alebo potravín) táto píla nie je vhodná.

Ret'azová píla je určená na použitie pre domáce práce. Nie je koncipovaná pre nepretržité profesionálne používanie.

Prístroj je určený len na používanie dospelými osobami. Mladiství nad 16 rokov môžu používať ret'azovú pílu len pod dozorom.

Výrobca nezodpovedá za škody, ktoré boli spôsobené používaním nezodpovedajúcim účelu použitia alebo nesprávnou obsluhou.

S touto elektrickou ret'azovou pílou môže pracovat' len jedna osoba a môže sa používat' len na pílenie dreva. Ret'azovú pílu musíte držat' pravou rukou za zadnú ru-kovát' a s l'avou rukou za prednú rukovát'.

Pred použitím reťazovej píly musí používateľ prečítat’ a pochopit’ všetky pokyny a predpisy v návode na obsluhu. Používatel’ musí nosit’ primeranú osobnú ochrannú výbavu (PSA). S reťazovou pílou môžete pílit’ iba drevo. Materiály ako napríklad plast, kameň, kov alebo drevo, ktoré obsahuje cudzie predmety (napr. klince alebo skrutky) sa nesmú opracovávať!

Všeobecný popis

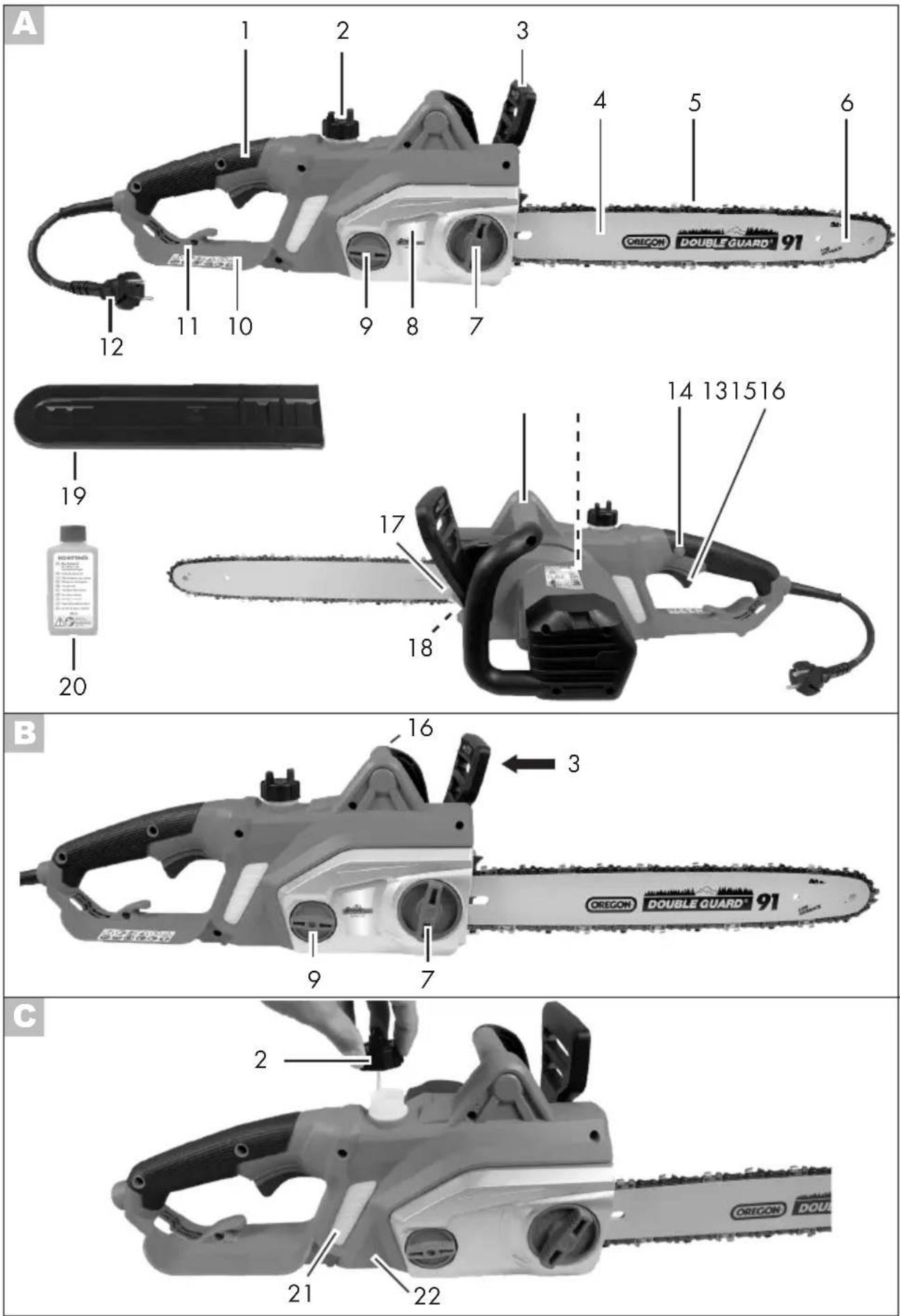

Obrázky pre obsluhu prístroja nájdete na stranách 2 – 4.

Objem dodávky

16 predná rukovät'
17 ozubený doraz
18 zachytávací čap ret'aze (nie je vidiet')
19 ochranný kryt lišty
20 Fl'aša oleja

21 ukazovatel' stavu oleja

22 značka „MIN“ minimálneho stavu oleja

23 Železničná skrutka

24 Ozubené koleso 25 Nos

26 Olej priechod

Popis funkcie

Ret'azová píla je vybavená elektromoto- rovým pohonom. Obiehajúca ret'az píly je vedená cez lištu (vodiaca lišta). Píla je vybavená systémom rýchleho napínania ret'aze a ret'azovou brzdou umožňujúcou jej rýchle zastavenie. Automatika olejo- vého mazania ret'aze zabezpečuje jej kontinuálne mazanie. Za účelom ochrany osoby obsluhujúcej pílu je ret'azová píla vybavená rôznymi ochrannými zariadenia- mi. Informácie o funkcií jednotlivých obslu- hovacích prvkov nájdete v nasledujúcich popisoch.

Technické údaje

pochrómované rezné zuby, s minimálnym spätným nárazom

Lišta....Oregon 16" Double-Guard

160SDEA041-112364

Rozteč ret'aze 3/8" (9,53 mm)

Hrúbka ret'aze....1,3 mm

Ozubenie ret'azového kolesa....6

Hladina akustického výkonu (L _WA )

Nameraná ... 104,8 dB(A); K_WA^***=2,49 dB

Zaručená....107dB(A)

Vibrácie (a _h )......3,22 m/s ^2 ; K=1,5 m/s ^2

Uvedená emisná hodnota vibrácií bola nameraná podľa normovanej skúšobnej metódy a môže byť použitá na porovnanie jedného elektrického prístroja s druhým. Uvedená emisná hodnota vibrácií môže byť použitá aj na úvodné posúdenie vysadenia prístroja.

ná hodnota vibrácií sa môže počas skutočného používania elektrického nástroja odlišovať od uvádzanej hodnoty, v závislosti od druhu a spôsobu, v akom sa elektrický prístroj používa.

Zat'aženie spôsobené vibráciami sa pokúste udržat tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom sa zohl'adnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické zariadenie vypnuté a také, kedy je zapnuté, ale bez zaťaženia).

Bezpečnostné pokyny

Tento odstavec pojednáva o základných bezpečnostných predpísoch pri práci s elektrickou reťazovou pílou.

Elektrická reťazová píla je nebezpečný nástroj, ktorý pri nesprávnom alebo neopatrnom používaní môže spôsobit' vážne alebo dokonca smrtel'né zranenia. Preto pre Vašu bezpečnosť ako i pre bezpečnosť iných vždy dodržujte nasledovné bezpečnostné pokyny a v prípade nejasností sa porad'te s odborníkom.

SK

Pred začatím práce sa dobre oboznámte so všetkými obsluhovacími prvkami píly. Naučte sa s pílou zaobchádzat' a nechajte si jej funkciu, spôsob fungovania ako i techniky pílenia vysvetlit' od odborníka.

Pílu nevystavujte dažďu. Nástroj nesmie byť vlhký a ani nesmie byť prevádzkovaný vo vlhkom prostredí.

Pozor! V prípade poškodenia alebo prerezania sietového kábla ihned' vytiahnite zástrčku zo zásuvky.

značka „MIN“ minimálneho stavu oleja

AUTO STOP

Brzda ret'aze

Nápis na typovom štítku:

ochranná trieda II (Dvojitá izolácia)

Dodržiavajte smer chodu reťazovej píly. Pozor! Prečítajte si návod na používanie.

Znak na lište:

Znak na uzávere olejovej nádrže: Olejovanie reťazovej píly.

Znak na upevňujúcej skrutke krytu ret'azového kolesa:

OTVOR

ZATVOR

Výstražné značky s údajmi pre zabránenie škodám na zdraví alebo vecným škodám.

Príkazové značky s údajmi pre prevenciu škôd.

Informačné značky s informáciami pre lepšie zaobchádzanie s nástrojom.

Skôr, než začnete s elektrickou reťazovou pílou pracovať, dobre sa oboznámte so všetkými jej obsluhovacími prvkami. Nacvičte si zaobchádzanie s pílou (skracovanie gul’atiny na koze na pílenie) a ne-chajte si skúseným užívatel’om ale-

bo odborníkom vysvetlit' funkciu, spôsob činnosti, techniky pílenia a osobné ochranné vybavenie.

Dodržiavajte ochranu proti hluku a miestne predpisy pri rúbaní dreva. Miestne ustanovenia môžu vyža-dovať skúšku spôsobilosti. Informujte sa u Lesnej správy.

Pozor! Pri používaní elektrického náradia sa musia dodržiavat' predpisy ochrany proti úrazu elektrickým prúdom a tiež základné bezpečnostné predpisy prevencie pred úrazmi a predpisy požiarnej ochrany. Hrozí nebezpečenstvo zranenia.

VAROVANIE! Prečítajte si všetky bezpečnostné pokyny a nariadenia. Zanedbanie dodržiavania bezpečnostných pokynov a nariadení môže zapríčinit' zásah elektrickým prúdom, požiar a/alebo t'ažké poranenia.

Všetky bezpečnostné pokyny a nariadenia si uschovajte pre budúcnost'.

neosvetlené pracovné oblasti môžu viest' k nehodám.

b) Nepracujte s elektrickými ret'azovými pílami v okolí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé tekutiny, plyny alebo prachy. Elektrické stroje vytvárajú iskry, ktoré môžu zapálit' prach alebo pary.

c) Behom používania elektrickej ret'a-zovej píly udržujte deti a iné osoby vzdialene od seba. Pri nepozornosti môžete stratit' kontrolu nad nástrojom.

a) Prípojná zástrčka elektrickej ret'azovej píly sa musí hodit' do zásuvky. Zástrčka sa nesmie žiadnym spôsobom zmenit'. Nepoužívajte žiadne adaptérové zástrčky v spojení s elektrickými nástrojmi s ochranným uzemnením. Nezmenené zástrčky a zásuvky zmenšujú riziko elektrického úderu.

b) Vyvarujte sa telesnému kontaktu s uzemnenými povrchmi ako sú rúry, vyhrievacie telesá, sporáky a chladničky. Existuje zvýšené riziko skrz elektrický úder, keď je Vaše telo uzemnené.

c) Nevystavujte elektrickú ret'azovú pílu dažd'u alebo mokrosti. Vniknutie vody do elektrického nástroja zvyšuje riziko elektrického úderu.

d) Nepoužívajte kábel na iný účel, ako je nosenie alebo zavesenie elektrickej ret'azovej píly alebo vytiahnutie zástrčky zo zásuvky. Udržujte kábel vzdialene od horúčavy, od oleja, od ostrých hrán alebo od pohybujúcich sa častí nástrojov.

Poškodené alebo zamotané káble zvyšujú riziko elektrického úderu.

e) Ked' pracujete s elektrickou ret'azovou pílou pod šírym nebom, potom používajte iba predlžovacie káble, ktoré sú vhodné aj pre vonkajšiu oblast'. Použitie predlžovacieho kábla vhodného pre vonkajšiu oblast', zmenšuje riziko elektrického úderu.

f) Ked' sa nemožno vyhnút' prevádzke elektrickej ret'azovej píly vo vlhkom prostredí, používajte RCD (Residual Current Device). Používanie RCD znižuje riziko elektrického úderu.

3) Bezpečnost' osób:

a) Prípojná zástrčka elektrickej ret'azovej píly sa musí hodit' do zásuvky. Zástrčka sa nesmie žiadnym spôsobom zmenit'. Nepoužívajte žiadne adaptérové zástrčky v spojení s elektrickými nástrojmi s ochranným uzemnením. Nezmenené zástrčky a zásuvky zmenšujú riziko elektrického úderu.

b) Vyvarujte sa telesnému kontaktu s uzemnenými povrchmi ako sú rúry, vyhrievacie telesá, sporáky a chladničky. Existuje zvýšené riziko skrz elektrický úder, keď je Vaše telo uzemnené.

c) Nevystavujte elektrickú ret'azovú pílu dažd'u alebo mokrosti. Vniknutie vody do elektrického nástroja zvyšuje riziko elektrického úderu.

d) Nepoužívajte kábel na iný účel, ako je nosenie alebo zavesenie elektrickej ret'azovej píly alebo vytiahnutie zástrčky zo zásuvky. Udržujte kábel vzdialene od horúčavy, od oleja, od ostrých hrán alebo od pohybujúcich sa častí nástrojov.

Poškodené alebo zamotané káble zvyšujú riziko elektrického úderu.

e) Ked' pracujete s elektrickou ret'azovou pílou pod šírym nebom, potom používajte iba predlžovacie káble, ktoré sú vhodné aj pre vonkajšiu oblast'. Použitie predlžovacieho kábla vhodného pre vonkajšiu oblast', zmenšuje riziko elektrického úderu.
f) Ked' sa nemožno vyhnút' prevádzke elektrickej ret'azovej píly vo vlhkom prostredí, používajte ochranný vypínač chybového prúdu. Používanie ochranného vypínača chybového prúdu znižuje riziko elektrického úderu. Používajte ochranný vypínač chybového prúdu s vybavovacím prúdom 30 mA alebo s menším.
g) Ak možno namontovat' zariadenia na odsávania prachu a záchytné zariadenie, tak sa presvedčte, či sú tieto zapojené a či sa správne používajú. Používanie odsávania prachu môže znížit' ohrozenia prachom.
4) Používanie a ošetrovanie elektrickej ret'azovej pily:
a) Nepret'ažujte tento nástroj. Použite pre svoju prácu elektrické náradie, určené pre tento účel. S vhodným elektrickým nástrojom pracujete v udanom výkonovom rozsahu lepšie a bezpečnejšie.
b) Nepoužívajte žiadne elektrické náradie, ktorého spínač je defektný. Elektrické náradie, ktoré sa už nedá za- alebo vypnút', je nebezpečné a musí byt' opravené.
c) Vytiahnite zástrčku zo zásuvky predtým, než vykonáte nastavovania na nástroji, než vymeníte časti príslušenstva alebo než nástroj odložíte. Toto preventívne bezpečnostné opatrenie zabráni neúmyselnému štartu elektrickej reťazovej píly.

d) Uložte nepoužívanú elektrickú re-t'azovú pílu mimo dosahu detí. Ne-prenechávajte používanie tejto píly osobám, ktoré nie sú oboznámené s týmto nástrojom alebo tieto po-kyny nečítali. Elektrické nástroje sú nebezpečné, keď ich používajú neskú-sené osoby.
e) Starostlivo ošetrujte túto elektrickú ret'azovú pílu. Kontrolujte, či po-hyblivé diely bezchybne fungujú a neviaznu, či sú časti zlomené alebo natoľko poškodené, že je funkcia elektrickej ret'azovej píly narušená. Nechajte poškodené časti pred použitím nástroja opravit'. Príčiny mnohých nehôd spočívajú v zle udržovaných elektrických nástrojoch.
f) Udržujte rezné nástroje ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zaseknú a lepšie sa vedú.
g) Používajte túto elektrickú ret'azovú pílu, jej príslušenstvo, vložné nástroje atd'. v súlade s týmito inštrukciami. Zohl'adnite pritom pracovné podmienky a činnost', ktorá sa má vykonávat'. Používanie elektrickej ret'azovej píly pre iné účely, než pre ktoré je určená, môže viest' k nebezpečným situáciám.
5) Servis:
g) Svoje elektrické náradie nechajte opravit' iba kvalifikovaným odborným personálom a iba pomocou originálnych náhradných dielov. Týmto sa zaistí to, že bezpečnosť elektrického náradia zostane zachovaná.

• Pri bežiacej píle udržujte všetky časti tela vzdialene od ret'aze píly. Pred štartom píly sa presvedčte o tom, že sa ret'az píly ničoho nedotýka. Pri práci s ret'azovou pílou môže jediný okamžik nepozornosti viest' k tomu, že sa ret'azou píly zachytí oblečenie alebo časti tela.
• Vždy držte ret'azovú pílu pravou rukou za zadnú rukovát' a l'avou ru-kou za prednú rukovát'. Pevné držanie ret'azovej píly v opačnom pracov-nom držaní, zvyšuje riziko poranenia a nesmie sa používať.
• Noste ochranné okuliare a ochranu sluchu. Ďalšia ochranná výbava pre hlavu, ruky, nohy a chodidlá je predpísaná. Vhodný ochranný odev znižuje nebezpečenstvo poranenia skrz poletujúci trieskový materiál a skrz náhodný dotyk s reťazou píly.
• Nepracujte s ret'azovou pilou na stro- me. Pri prevádzke ret'azovej píly na stro- me existuje nebezpečenstvo poranenia.
• Dbajte vždy na pevný postoj a používajte reťazovú pílu iba vtedy, keď stojíte na pevnom, bezpečnom a rovnom podklade. Šmykl'avý podklad alebo nestabilné plochy na státie, ako napríklad na rebríku, môžu viest' k strate rovnováhy alebo k strate kontroly nad reťazovou pílou.
• Počítajte pri rezaní konára, ktorý je vystavený pnutiu s tým, že sa odpruží. Ked' sa pnutie vo vláknach dreva uvolní, môže napätý konár trafit' obsluhujúcu osobu a/alebo vytrhnút' ret'azovú pílu z kontrolovaného stavu.
• Bud'te obzvlášť opatrní pri rezaní podrastu a mladých stromov. Tento tenký materiál sa môže s ret'azovou

pílou zapliest' a udriet' Vás alebo Vás vyviest' z rovnováhy.

• Noste ret'azovú pílu za rukovát' vo vypnutom stave, s ret'azou odvrátenou od Vášho tela. Pri transporte alebo ukladaní ret'azovej píly, vždy na ňu natiahnite ochranný kryt. Starostlivé zaobchádzanie s ret'azovou pílou znižuje pravdepodobnosť náhodného dotyku s bežiacou ret'azou píly.
• Dodržujte inštrukcie pre mastenie, pre napínanie ret'aze a pre výmenu príslušenstva. Neodborne napnutá alebo namastená ret'az sa bud' môže pretrhnút' alebo môže zväčšit' riziko spätného nárazu.
• Udržujte rukoväti suché, čisté a bez oleja a tukov. Zamastené, naolejované rukoväti sú klzké a vedú k strate kontroly.
• Režte iba drevo. Nepoužívajte ret'azovú pílu pre práce, pre ktoré nie je určená - príklad: nepoužívajte ret'azovú pílu na rezanie plastov, muriva alebo stavebných materiálov, ktoré nie sú z dreva. Používanie ret'azovej píly pre práce, pre ktoré nie je určená, môže viest' k nebezpečným situáciám.

Preventívne opatrenia proti spätnému nárazu

Pozor, spätný náraz! Dbajte pri práci na spätný náraz stroja. Existuje nebezpečenstvo poranenia. Spätným nárazom sa vyvarujete opatrnost'ou a správnou technikou rezania.

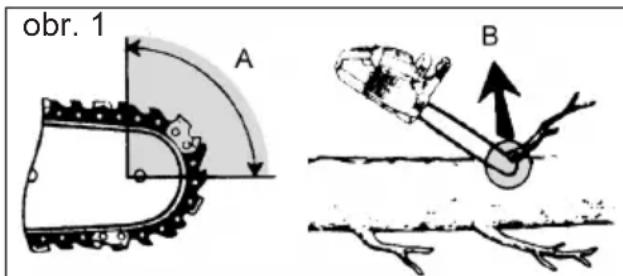

obr. 1 A B

• Spätný náraz sa môže vyskytnút' vtedy, ked' sa špička vodiacej kol'ajničky dotkne nejakého predmetu alebo ked' sa drevo ohne a ret'az píly sa v záreze zasekne (vid' obrázok 1/ obr. B).
• Dotyk so špičkou vodiacej kol'ajničky môže v niektorých prípadoch viest' k neočakávanej, naspät' smerovanej reakcii, u ktorej sa vodiaca kol'ajnička vyrazí nahor, smerom k obsluhujúcej osobe (vid' obrázok 1/ obr. A).
• Zaseknutie ret'aze píly na hornej hrane vodiacej kol'ajničky môže kol'ajničku prudko vrazit' spät' do smeru k obslu-hujúcej osobe.
• Každá z týchto reakcíí môže viest' k tomu, že stratíte kontrolu nad pílou a prípadne sa t'ažko poraníte. Nespoliehajte sa výlučne na bezpečnostné opatrenia zabudované do ret'azovej píly. Ako používatel' ret'azovej píly by ste mali učinit' rozličné opatrenia, aby ste mohli pracovat' bez nehôd a bez poranení.

Spätný náraz je následkom nesprávneho alebo chybného používania elektrického náradia. Možno mu zabrániť vhodnými preventívnymi opatreniami, ako to je nasledovne popísané:

• Držte pílu pevne obomi rukami, pričom palec a prsty obopínajú rukoväti ret'azovej píly. Uved'te Vaše telo a ramená do takej polohy, v ktorej môžete odolat' silám spätného nárazu. Ked' sa vykonajú vhodné opatrenia, potom môže obsluhujúca osoba prekonat' sily spätného nárazu. Nikdy ret'azovú pílu nepúšťajte.
• Vyvarujte sa abnormálnemu držaniu tela a nerežte nad výškou svojich ramien. Týmto sa vyvarujete nezámernému dotyku so špičkou kol'ajničky a

umožní sa lepšia kontrola nad reťazovou pílou v neočakávaných situáciách.

• Používajte vždy výrobcom predpísané náhradné kol'ajničky a ret'aze píly. Nesprávne náhradné kol'ajničky a ret'aze píly môžu viest' k pretrhnutiu ret'aze a/alebo k spätnému nárazu.
• Dodržujte inštrukcie výrobcu ohľadne ostrenia a údržby reťaze píly. Príliš nízke obmedzovače híbky zvyšujú náchylnosť k spätnému nárazu.

Zvyškové riziká

Aj pri používaní elektrického prístroja podľa predpisov vždy existujú zvyškové riziká. Nasledujúce nebezpečenstvá môžu vzniknút' v súvislosti s konštrukciou a pre-vedenia tohto elektrického prístroja:

a) rezné poranenia,
b) poškodenie sluchu, ak nenosíte vhodnú ochranu sluchu,
c) poškodenie zdravia, ktoré sú výsledkom vibrácií pôsobiacich na ruku/rameno, ak sa prístroj používa dlhšiu dobu, alebo ak sa nesprávne vedie a udržiava.

Upozornenie! Tento elektrický prístroj počas prevádzky vytvára elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne lekár-ske implantáty. Aby sa zabránilo nebezpečenstvu vážnych alebo smrteľných zranení, odporúčame, aby osoby s lekárskymi implantát-mi konzultovali svojho lekára alebo výrobcu lekárskeho implantátu pred samotnou obsluhou prístroja.

Pokračujúce bezpečnostné pokyny

• Ak sa prípojné vedenie tohto nástroja poškodí, musí byť nahradené skrz vý-robcu alebo jeho servisnú službu zákazníkom alebo podobne kvalifikovanú osobu, aby sa vyvarovalo ohrozeniam.
• Ak je potrebná náhrada prívodného vedenia, odporúčame, aby to vykonal výrobca alebo jeho zástupca (napr. autorizovaný odborný servis, služba zákazníkom a pod.).
• Prípojné vedenie položte tak, aby sa nemohol zachytit' počas pílenia vetiev alebo podobného.
• Používajte RCD (Residual Current Device) s vypínacím prúdom 30 mA alebo nižším.
• Dôsledne dodržiavajte návody na údržbu, kontroly a servis v tomto Návode na prevádzku.

Poškodené ochranné zariadenia a die- ly musia sa odborne opravit' v našom servisnom stredisku alebo vymenit', pokial' v návode na obsluhu nie je uve- dené niečo iné.

• Odporúča sa, aby si prvý používatel' precvičil prinajmenšom rezanie na gul'atine na koze na pílenie alebo podstavci.
• Používajte iba schválený sietový kábel konštrukčného typu H05RN-F, ktorý má maximálnu dížku 75 m a je určený na používanie vonku. Prierez prameňa sietového kábla musí činit minimálne 2,5 mm². Pred použitím vždy celkom odrolujte káblový bubon. Skontrolujte poškodenia sietového kábla.
• Výstraha! Toto elektrické náradie vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností rušit' aktívne alebo pasívne lekárske implantáty. Aby sa znížilo

nebezpečenstvo t'ažkých alebo smr- tel'ných zranení, odporúčame osobám s lekárskymi implantátmi, aby skôr než začnú elektrické náradie obsluhovať, prekonzultovali to so svojím lekárom a výrobcom medicínskeho implantátu.

- Pri píliacich prácach na svahu stojte vždy nad kmeňom stromu. Aby bolo možné v momente „prepílenia“ zachovat’ plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa uvoľnilo pevné držanie za rukoväte elektrickej ret’azovej píly. Dávajte pozor na to, aby sa pílová ret’az dotýkala osoby. Po dokončení rezu počkajte na zastavenie elektrickej ret’azovej píly, skôr ako sa tam odstráni elektrická ret’azová píla. Motor elektrickej ret’azovej píly vždy vypnite, predtým ako sa mení od stromu po strom.

• Zo stromu sa musia odstránit' nečistoty, kamene, uvol'nená kôra, klince, svorky a drôt.
• Dôsledne dodržiavajte návody na údržbu, kontroly a servis v tomto Návode na prevádzku.

Poškodené ochranné zariadenia a die- ly musia sa odborne opravit' v našom servisnom stredisku alebo vymenit', pokial' v návode na obsluhu nie je uve- dené niečo iné.

Bezpečnostné funkcie

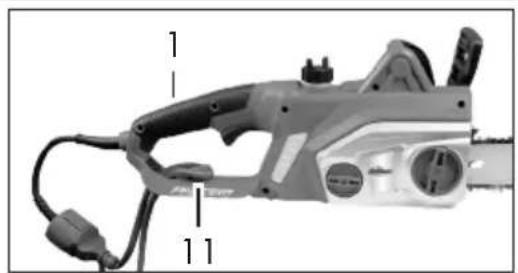

1 Zadná rukovät's chráničom rúk (10) chráni ruku pred konármi a vetvami a pred padajúcou reťazou.
3 Páka ret'azovej brzdy /chránič rúk Bezpečnostné zariadenie, ktoré ret'az píly pri spätnom ráze okamžite zastaví; páka môže byt' aktivovaná aj manuálne; chráni l'avú ruku osoby obsluhujúcej pílu pri jej zošmyknutí z prednej rukoväte.

5 Ret'az píly s malým spätným rázom

Táto Vám so špeciálne vyvinutými bezpečnostnými zariadeniami pomáha tlmit' spätné rázy.

17 Ozubený doraz

Zvyšuje stabilitu pri prevádzaní vertikálnych rezov a ul'ahčuje pílenie.

15 Elektromotor

má z bezpečnostných dôvodov dvojitú izoláciu.

Pri pustení zapínača/vypínača sa prístroj okamžite vypne.

14 Poistka vypínača

Za účelom zapnutia prístroja treba poistku odistit'.

18 Zachytávací čap ret'aze

znižuje nebezpečenstvo poranení v prípade, že dôjde k roztrhnutiu alebo spadnutiu ret'aze.

Montáž

Predtým než uvediete do prevádzky elektrickú reťazovú pílu, musíte:

• v prípade potreby namontovat' lištu, ret'azovú pílu a kryt ret'aze,
• napnút ret'azovú pílu,
• naplnit' olej,
• skontrolovat' funkciu brzdy ret'aze a automatiku oleja.

1. Položte pílu na rovnú plochu.
2. Upevňovaciu skrutku (7) otočte proti smeru hodinových ručičiek
   (1) abv ste mohli odstránit' kryt ret'azového kolesa (8).
3. Rozprestrite ret'az píly do tvaru slučky tak, aby rezné hrany boli usporiadané v smere hodinových ručičiek.
4. Ret'az pily (5) naložte do drážky lišty. Za účelom montáže držte lištu (4) v uhle cca 45 stupňov natočenú smerom nahor, aby sa ret'az pily (5) mohla l'ahšie naložit' na ret'azový pastorok (24).
5. Nasad'te lištu (4) a ret'az (5) na železničnú skrutku (23). Ked' výstupok, vpravo pod železničnou skrutkou (23), sedí v dolnom pravom vybraní na lište, sedí lišta správne. Je normálne, ked' pílová ret'az (5) prevísa.
6. Predopnite pílovú reťaz (5) tak, že skrutku pre reťazový rýchloupínací systém (9) otočíte v smere hodinových ručičiek.
7. Nasad'te kryt reťazového kolesa (25). Pritom sa musí najskôr nasadit' výstu-pok na kryte do príslušnej drážky na prístroji. Upevňovaciu skrutku pre kryt reťazového kolesa (7) pevne utiahnite.

Dávaj si pozor! Môžu mazať elektrické ret'azové píly.

Upozorňujeme, že elektrické reťazové píly po použití na olej a olej môže unikať ak je uložené na strane alebo na hlavu. To je normálny proces, výsledkom potrebné Krty v hornej časti nádrže a bez dôvodu na st’ažnosť. Každá elektrická reťazová píla je kontrolované a testované s olejom počas výroby, trochu odpočinút’ v nádrži môže byť napriek vyprázdňovania, ktoré

SK

l'ahko videli bývanie s olejom počas pre- pravy. Prosím čistou handričkou

Pred výmenou ret'aze sa drážka vodiacej lišty vyčistí od nečistôt, pretože v prípade nánosu nečistôt môže ret'az vyskočit' z lišty. Nánosy môžu tiež odsávat' olej ret'aze. Dôsledkom by mohlo byt', že olej sa nedostane alebo sa dostane len v nepatrnom množstve na spodnú stranu lišty a mazanie sa zhorší.

Napínanie ret'aze

Pravidelné napínanie ret'aze prispieva k bezpečnosti používatel'a a znižuje resp. zabraňuje opotrebovaniu a poškodeniu ret'aze. Odporúčame používatel'ovi pred začiatkom práce a v pravidelných intervaloch asi 10 minút kontrolovat' napnutie ret'aze a v prípade potreby ho korigovat'. Počas práce s pílou sa ret'az zohrieva a tým sa mierne roztiahne. S týmto „predlžením“ sa má počítat' hlavne u nových ret'azí.

Ret'az nenapínajte alebo nevymieňajte v horúcom stave, pretože po vychladnutí sa opät' o niečo stiahne. Pri nedodržaní uvedeného sa môže poškodit' motor alebo vodia-ca lišta, pretože ret'az je potom na lište veľmi napnutá.

Napnutie a mazanie ret'aze vo vel'-kej miere ovplyvňujú jej životnost'.

Ret'az je vtedy správne napnutá, ked' ne- prevísa na spodnej strane vodiacej lišty a ked' ju môžete t'ahom ruky chránenej rukavicou voľne posúvat' okolo celej lišty. Pri t'ahu za ret'az píly silou 9 N (cca 1 kg) nesmie byt' odstup medzi ret'azou a lištou väčší než 2 mm.

10 min 9N max. 2 mm

B

1. Uistite sa, že ret'azová brzda je uvol'nená, to znamená, že páka ret'azovej brzdy je zatlačená proti prednej rukoväti (16).

2. Povol'te upevňovaciu skrutku (7)

1. Na upnutie pílovej ret'aze otočte skrutku pre ret'azový rýchloupínací systém (9) v smere hodinových ručičiek.

Na uvoľnenie napnutia otočte skrutku pre ret’azový rýchloupínací systém (9) proti smeru hodinových ručičiek.

1. Upevňovaciu skrutku (7) opät' utiahnite ().

i

U novej ret'aze musíte napnutie re-t'aze po max. 5 rezoch dodatočne nastavit'.

Mazanie ret'aze

i

Vodiaca lišta a ret'az nikdy nesmú zostat' bez oleja. Ak prevádzkujete ret'azovú pílu s príliš malým množstvom oleja, rezný výkon a životnost' ret'aze sa znižuje, pretože sa ret'az rýchlejšie otupí. Nedostatok oleja rozpoznáte podl'a toho, že dochádza k tvorbe dymu alebo k sfarbeniu vodiacej lišty.

Plnenie ret'azového oleja:

• Pravidelne kontrolujte ukazovatel' stavu oleja (C 21) a pri dosiahnutí značky minima „MIN“ (C 22), olej doplňte. Olejová nádržka obsahuje asi 250 ml oleja.
• Používajte bio-olej, ktorý obsahuje prí-sady znižujúce trenie a opotrebovanie. Môžete ho objednat' prostredníctvom nášho servisného strediska.
• Ak nemáte k dispozícii „Bio-olej Grizzly“, použite olej na mazanie reťazí, ktorý obsahuje malé množstvo adhéznych prísad.
• Pred dlhšími prevádzkovými prestávkami vyprázdnite olejovú nádrž (6-8 týždňov).

1. Odskrutkujte viečko olejovej nádržky (2) a nalejte ret'azový olej do nádržky.

2. Prípadne uniknutý olej poutierajte a nádržku opäť uzavrite.

Pred doplňovaním ret'azového oleja prístroj vždy vypnite a nechajte motor vychladnút'. Pri pretečení oleja vzniká nebezpečenstvo požiaru.

Obsluha ret'azovej píly

Ret'azovú pílu zapnite až vtedy, ked' sú lišta, ret'az a kryt ret'azového kolesa správne namontované. Dbajte na to, aby siet'ové napätie súhlasilo s údajmi na typovom štítku prístroja. Pri spúšt'aní píly dbajte na bezpečný postoj. Pred štartom sa uistite, že sa píla nedotýka žiadnych predmetov.

Pozor! Z píly môže odkvapkávat' olej, pozri kapitolu „Montáž - Montáž pílovej ret'aze a lišty“.

Zapínanie

1. Pred zapnutím píly skontrolujte, či sa v olejovej nádržke nachádza dostatočné množstvo oleja a v prípade potreby olej doplňte (vid' kapitolu „Plnenie ret'a-zového oleja“).
2. Z konca predlžovacieho kábla sformujte sl'učku a zaveste túto na odl'ahčovač t'ahu na zadnej rukoväti.
3. Pripojte pílu na siet'ové napätie.
4. Uvol'nite ret'azovú brzdu tým, že páku ret'azovej brzdy zatlačíte proti prednej rukoväti.
5. Elektrickú reťazovú pílu držte pevne obidvomi rukami, pravou rukou za zadnú rukovát' a l'avou rukou za prednú rukovát'. Palec a prsty musia rukoväte pevne obopínat'.
6. Za účelom zapnutia píly stlačte pravým palcom poistku vypínača (14) a potom stlačte zapínač/vypínač (13), píla beží najvyššou rýchlostou. Poistku vypínača opät' pustite.
7. Motorová píla sa vypne, keď opät' pustíte zapínač/vypínač. Nepretržité zapnutie nie je možné.

Kontrola ret'azovej brzdy

1. Položte reťazovú pílu na pevnú, rovnú podložku. Píla sa nesmie dotýkat' žiadnych predmetov.
2. Pripojte pílu na siet'ové napätie.
3. Uvoľnite reťazovú brzdu tým (3), že páku reťazovej brzdy zatlačíte proti prednej rukoväti (16).

SK

1. Elektrickú ret'azovú pílu držte pevne obidvomi rukami, pravou rukou za zadnú rukovät' (1) a l'avou rukou za prednú rukovät' (16). Palec a prsty musia rukoväte pevne obopínat'.
2. Pílu zapnite.
3. Pri bežiacom motore zatlačte l'avou rukou páku ret'azovej brzdy. Pritom odsuňte páčku brzdy ret'aze/predná ochrana ruky (3) predného držadla (16). Ret'az by sa mala okamžite zaštavit'.
4. Ked'ret'azová brzda správne funguje, pustite zapínač/vypínač a uvol'nite re-t'azovú brzdu.

Ked' ret'azová brzda nefunguje správne, nesmiete elektrickú ret'azovú pílu používat'. Existuje nebezpečenstvo zranenia dobiehaním pílovej ret'aze. Nechajte previest' opravu píly naším zákazníckym servisom.

Kontrola automatiky olejového mazania

Ak sa vytvorí olejová stopa, znamená to, že reťazová píla pracuje bezchybne.

Vyčistite olejové priechody lišty, aby sa zabezpečilo bezporuchové, automatické mazanie ret'aze počas prevádzky. Na vytrenie nečistôt z priepuste oleja si na pomoc zoberte štetec alebo handru.

F

1. Pílu vypnite a vytiahnite zástrčku (A 12) zo zásuvky.
2. Položte pílu na rovnú plochu.
3. Otočte upevňovaciu skrutku pre kryt ret'azového kolesa (7) a skrutku pre ret'azový rýchloupínací systém (9) proti smeru hodinových ručičiek (1), abýste uvoľnili napnutie ret'aze a odstránili kryt ret'azového kolesa (8).
4. Snímte vodiacu lištu a reťaz píly. Za účelom demontáže držte lištu píly (4) v uhle cca 45 stupňov natočenú smerom nahor, aby sa mohla l'ahšie zložit' reťaz píly (5) z reťazového pastorka (24).
5. Vymeňte lištu a namontujte lištu a ret'az podľa opisu pod „Montáž pílovej ret'aze a lišty“.

Techniky pílenia

Všeobecné pokyny

• Lepšiu kontrolu nad pílou si udržíte vtedy, keď budete pílit’ spodnou stranou lišty (strana t’ahu) a nie vrchnou stranou lišty (strana tlaku).
• Ret'az pily sa nesmie počas pilenia dreva alebo po jeho prepílení dotknút zeme ani iných predmetov.
• Dbajte na to, aby sa ret'az pily nezasekla v záreze. Kmeň stromu sa nesmie zlomiť alebo rozštiepit'.
• Dbajte taktiež na bezpečnostné opatrenia proti spätnému rázu (pozri kapitolu „Bezpečnostné pokyny“).
• Pri píliacich prácach na svahu stojte vždy nad kmeňom stromu. Aby bolo možné v momente „prepílenia“ zachovat’ plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa

uvoľnilo pevné držanie za rukoväte elektrickej ret'azovej píly. Dávajte pozor na to, aby sa pílová ret'az dotýkala osoby. Po dokončení rezu počkajte na zastavenie elektrickej ret'azovej píly, skôr ako sa tam odstráni elektrická ret'azová píla. Motor elektrickej ret'azovej píly vždy vypnite, predtým ako sa mení od stromu po strom.

Ak sa ret'az píly zasekne, nepokúšajte sa vytiahnut' elektrickú ret'azovú pílu násilím. Hrozí nebezpečenstvo úrazu. Odstavte motor a na uvoľnenie ret'azovej píly použite páku alebo klin.

Stínanie stromov

Stínanie stromov si vyžaduje veľa skúseností. Stínajte stromy len vtedy, ked’ dokážete s elektrickou ret’azovou pílou bezpečne narábat’. V žiadnom prípade nepoužívajte ret’azovú pílu vtedy, ked’ sa cítite neistí.

Neskúseným užívatel'om z bezpečnostných dôvodov neradíme, aby stínali stromy pílou, ktorej vodiaca lišta je menšia než priemer kmeňa stromu.

• Dbajte na to, aby sa v blízkosti pracovného priestoru nezdržiavali iné osoby alebo zvieratá. Bezpečnostný odstup medzi stromom, ktorý treba zoťať, a najbližším pracoviskom musí byť 2 ½ – násobok dĺžky stromu .
• Dávajte pozor na smer rúbania: Používatel' sa musí vediet' bezpečne pohybovat' v blízkosti spadnutého stromu, aby strom mohol l'ahko skrátiť a odvetvovat'. Je potrebné zabránit'

tomu, aby sa spadnutý strom zachytil do iného stromu. Zohl'adnite prirodzený smer pádu, ktorý je závislý od sklonu a zahnutia stromu, smeru vetra, polohy väčších konárov a počtu konárov.

• Pri píliacich prácach na svahu by sa mala obsluha reťazovej píly zdržiavat' v teréne nad padajúcim stromom, pretože strom po spadnutí bude pravdepodobne rolovať alebo kízať dole kopcom.
• Malé stromy o priemere 15-18 cm možno zvyčajne odpílit jedným rezom.
• U stromov s väčším priemerom musí byť prevedený vrubový (smerový) zárez a hlavný rez (vid’ ).

V žiadnom prípade nestínajte strom, ked' fúka silný alebo premenlivý vietor, ked' hrozí nebezpečenstvo poškodenia majetku alebo ked' by strom mohol zasiahnuť vedenie.

Pri rúbaní stromov je dôležité dbat' na to, aby iné osoby neboli vystavené nebezpečenstvu, aby sa netrafili žiadne napájacie vedenia a aby sa nespôsobili žiadne materiálne škody. Ak strom napriek tomu dôjde do kontaktu s napájacím vedením, musí sa ihned' informovať komunálny podnik pre zásobovanie energiou.

Nadol visiace konáre odstráňte tak, že pílu nasadíte nad konárom. Nikdy neodstraňujte konáre vyššie než po výšku ramien.

2. Úniková cesta:

Vrubový zárez preved'te na tej strane, na ktorú má strom spadnút'. Začnite s dolným, horizontálnym rezom. Híbka rezu má byt' približne 1/3 priemeru kmeňa. Urobte šikmý rez pílou v uhle rezu približne 45°, z hora, ktorý presne smeruje na dolný rez pílou.

Tým sa zabráni zovretiu pílovej ret'aze alebo vodiacej kol'ajničky pri osadení druhého vrubového zárezu.

Vložka zabráni tomu, aby sa strom otočil a spadol do ne-správneho smeru. Vložku neprepíl'te.

Pri priblížení hlavného rezu na stenu by mal strom začat' padat'. Ak sa ukáže, že strom podľa možnosti nespadne do želaného smeru alebo sa nakloní spät' a pílová reťaz sa zovrie, hlavný rez prerušte a na otvorenie rezu a preloženie stromu do želanej spádovej priamky použite kliny z dreva, plastu alebo hliníka.

Nikdy sa nestavajte pred strom, na ktorom bol prevedený vrubový zárez.

4. Hlavný rez (B):

Hlavný rez prevádzajte z druhej strany kmeňa, pričom stojíte vl'avo od kmeňa stromu a pílite stranou t'ahu. Hlavný rez musí

prebiehať vodorovne asi 5 cm nad úrovňou vodorovnej časti vrubového zárezu.Hlavný rez by mal byt' taký hlboký, aby odstup medzi ním a líniou vrubového zárezu predstavoval minimálne 1/10 priemeru kmeňa. Neprepílená čast' kmeňa sa označuje ako nedorez.

1. Akonáhle to híbka rezu dovolí, zasuňte do hlavného rezu klin alebo páčidlo, aby sa zabránilo zaseknutiu vodiacej lišty.

1. Ak je priemer kmeňa väčší než dížka vodiacej lišty, urobte dva rezy.

2. Po prevedení hlavného rezu spadne strom sám od seba alebo za pomoci klina alebo páčidla.

Dávajte pozor na padajúce konáre a nezakopnite o ne.

Odvetvovanie

Pri odvetvovaní dochádza často k nehodám. Nikdy neodstraňujte pílou konáre, ked' stojíte na kmeni stromu. Všímajte si oblast' spätného rázu, ked' sú konáre napnuté.

• Oporné konáre odstráňte až po ich skrátení.

• Napnuté konáre sa musia pílit' zdola nahor, aby sa zabránilo zovretiu ret'a-zovej píly.

• Na odpílenie hrubších konárov použite tú istú techniku ako pri skracovaní.

• Pracujte vl'avo od kmeňa stromu a podľa možnosti čo najbližšie k ret'azovej píle. Váha píly spočíva podľa možnosti na kmeni.
• Aby ste mohli odpílit' konáre na druhej strane kmeňa, zmeňte stanovisko.
• Rozvetvené konáre treba jednotlivoskrátit'.
• Menšie konáre oddel'te jedným rezom podl'a obr. N

Skracovanie

Skracovaním sa rozumie pílenie zoťatých kmeňov stromov na malé odrezky.

• Dbajte na to, aby sa ret'az pri pílení nedotkla zeme.
• Dbajte na pevný postoj a pri práci vo svahu stojte nad kmeňom.
• Dávajte pozor na bezpečné postavenie a rovnomerné rozdelenie vašej telesnej hmotnosti na obidve nohy. Ak je to možné, mal by byť kmeň podložený a podopretý konármi, trámami alebo klinmi. Riad'te sa jednoduchými pokynmi pre l'ahké pílenie.

1. Kmeň leží na zemi:

Kmeň zhora úplne prepílte a na konci rezu dbajte na to, aby ste sa nedotkli zeme. Ak máte možnost' kmeň stromu otočit', pre-pílte ho najskôr do 2/3. Potom kmeň stromu obrát'te a prepílte zhora i zvyšok kmeňa.

3. Kmeň je podopretý na obidvoch koncoch:

Prepílte najskôr zhora nadol (spodnou stranou lišty) 1/3 priemeru kmeňa. Potom pílte zdola nahor (vrchnou stranou lišty), kým sa obidva rezy nestretnú.

4. Pílenie na koze:

Držte elektrickú ret'azovú pílu pevne obidvomi rukami a počas pílenia ju ved'te pred vaším te- lom. Ked' sa kmeň rozdelí, ved'te pílu po pravej strane popri Va- šom tele (1). L'avú ruku držte čo najviac vyrovnanú (2). Dávajte pritom pozor na padajúci kmeň. Postavte sa tak, aby Vás oddele- ný kmeň nijako neohrozoval. Dá- vajte si pozor na nohy. Odpílená časť kmeňa by mohla pri padaní spôsobit' zranenia. Udržujte rov- nováhu (3).

Údržba a čistenie

Opravárenské a údržbové práce, ktoré nie sú popísané v tomto návode na obsluhu, nechajte previest' našou odbornou dielňou. Používajte len originálne náhradné diely Grizzly. Pred začatím akýchkol'vek údržbových a čistiacich prác nechajte stroj vychladnút'. Hrozí nebezpečenstvo popálenia!

Čistenie

• Pílu po každom použití dôkladne vyčistite. Tým predížite jej životnosť a zabránite vzniku úrazov.
• Rukoväte chráňte pred znečistením benzínom, olejom alebo mastnotou. V prípade potreby ich vyčistite vlhkou handričkou vypranou v mydlovom roztoku. Na čistenie nepoužívajte žiadne rozpúšťadlá ani benzín!

• Po každom použití vyčistite ret'az píly. Za týmto účelom použite štetec alebo malú metličku. Na čistenie ret'aze nepoužívajte žiadne tekutiny. Po vyčistení ret'az l'ahko naolejujte ret'azovým olejom.

• Pre čistenie odoberte tiež kryt reťazového kolesa (A 8), aby ste mohli čistiť aj v tomto mieste.

• Vetracie otvory a povrchové časti píly vyčistite štetcom, metličkou alebo su-chou handričkou. Na čistenie nepouží-vaite niiaké tekutiny.
• Vyčistite olejové priechody lišty, aby sa zabezpečilo bezporuchové, automatické mazanie reťaze počas prevádzky.
• Vyčistite priepust oleja (26), aby bolo zaistené bezporuchové, automatické mastenie pílovej reťaze olejom počas prevádzky. Na vytrenie nečistôt z priepuste oleja si na pomoc zobrete štetec alebo handru.

Intervaly údržby

Údržbové práce uvedené v nasledovnej tabuľke prevádzajte pravidelne. Pravidelnou údržbou Vašej reťazovej píly sa predĺži jej životnosť. Okrem toho dosiahnete optimálny rezný výkon a zabránite vzniku úrazov.

čast' stroja úkon		pred každým použitím	po 10 hodinách prevádzky	Po každom použití
komponenty reťazovej brzdy	skontrolovať, v prípade potreby vymenit'	√
reťazové koleso (24)	skontrolovať, v prípade potreby vymenit'	√
reťaz píly (A5)	skontrolovať, naolejovať, v prípade potreby dobrúsit' alebo vymenit'	√
reťaz píly (A5)	vyčistiť, naolejovať			√
lišta (A4)	skontrolovať, vyčistiť, naolejovať	√		√
lišta (A4)	obrátit'		√
automatiku olejového	vyčistite olejový výtokový kanálik alebo nechajte previest'	√

Brúsenie ret'aze

Nesprávne nabrúsená ret'az pily zvyšuje nebezpečenstvo spätného rázu! Pri narábaní s ret'azou alebo lištou používajte ochranné rukavice odolné voči prerezaniu.

Dobre nabrúsená ret'az zaručuje optimálny rezný výkon. Bez námahy sa prehrýza drevom a zanecháva veľké, dlhé piliny. Ret'az píly je tupá, keď musíte rezacie zariadenie pretláčat' drevom a piliny sú veľmi malé. Pri veľmi tupej ret'azi nepadajú vôbec žiadne piliny, ale len drevený prach.

• Reznými čast'ami reťaze sú rezacie články, ktoré pozostávajú z rezného zuba a z nosa ohraničujúceho híbku rezu (obmedzovacieho zuba). Výškový rozdiel medzi nimi určuje híbku ostrenia.
• Pri brúsení rezných zubov musia byt' zohl'adnené nasledujúce hodnoty:

- brúsny uhol (30°)

• čelný uhol (85°)
• híbka ostrenia (0,65 mm)

Odchýlky od udaných rozmerov geometrie ostria môžu viest' k zvýšenej náchylnosti stroja na spätný ráz. Zvýšené nebezpečenstvo úrazu!

K brúseniu reťaze je potrebné špeciálne náradie, ktoré zaručuje, že sa nože nabrúsia v správnom uhle a do správnej híbky. Neskúsenému užívatel’ovi reťazových píl odporúčame, aby si reťaz nechal nabrúsit’ u odborníka alebo v odbornej dielni. Ak si trúfate previest’ brúsenie reťaze sami,

obdržíte potrebné náradie v odbornej predajni.

1. Pílu vypnite a vytiahnite zástrčku zo zásuvky.

2. Snímte ret'az píly (vid' kapitolu „Obsluha ret'azovej píly“). Za účelom brúsenia by mala byt'ret'az dobre napnutá, aby sa umožnilo jej správne nabrúšenie.

3. K brúseniu je potrebný guľatý pilník s priemerom 4,0 mm.

Iný priemer poškodzuje reťaz a môže viest' k Vášmu ohrozeniu pri práci!

1. Brúsenie prevádzajte len zvnútra smerom von. Pilník ved'te z vnútornej strany rezného zuba smerom von. Pri spätnom t'ahu pilník nadvihnite.
2. Brúste najskôr zuby na jednej strane. Potom pretočte pílovú reťaz a naostrite zuby druhej strany.
3. Ret'az je opotrebovaná a musí byt' vymenená za novú, ked' z rezného zuba zostali už len cca 4 mm.
4. Po nabrúsení musia byť všetky re-zacie články rovnako dlhé a rovnako široké.
5. Po každom treťom brúsení treba skontrolovať híbku ostrenia (obmedzovacie zuby) a výšku dobrúsít' pomocou plochého pilníka. Obmedzovací zub by mal byť voči reznému zubu asi o 0,65 mm nižšie. Po jeho znížení ho trochu zagul’at’te smerom dopredu.

Nastavenie napnutia ret'aze

Nastavenie napnutia ret'aze je opísané v kapitole „Montáž – Napínanie ret'aze“.

Zabehávanie novej ret'aze

U novej ret'aze sa po určitom čase znižuje jej predpínacia sila. Preto musíte ret'az po prvých 5-tich rezoch, najneskôr po 1 hodine práce s pílou dotiahnut'.

Novú ret'az nikdy nenasadzujte na opotrebovaný hnací pastorok alebo na poškodenú alebo opotrebovanú lištu. Ret'az by mohla spadnút' alebo sa pretrhnút'. Následkom môžu byt' t'ažké zranenia.

Údržba vodiacej lišty

Pri narábaní s ret'azou alebo lištou používajte ochranné rukavice odolné voči prerezaniu.

Pri optimálnom stave olejových priechodov a správnom nastavení regulačného gombíka odstrekne od reťaze niekol’ko sekúnd po spustení píly automaticky určité množstvo oleja.

Otočenie lišty

Pri narábaní s reťazou alebo lištou používajte ochranné rukavice odolné voči prerezaniu.

Po každých 10 hodinách prevádzky treba vodiacu lištu obrátit, aby sa zabezpečilo jej rovnomerné opotrebúvanie (vid' k tomu kapitolu „Uvedenie do prevádzky“).

1. Pílu vypnite a vytiahnite zástrčku zo zásuvky.
2. Snímte kryt ret'azového kolesa, ret'az píly a vodiacu lištu.
3. Otočte lištu okolo jej horizontálnej osi a namontujte lištu a reťaz podľa opisu pod „Montáž pílovej reťaze a lišty“.
   Zohl'adnite pritom smer chodu pílovej ret'aze!

Pri nastavovaní reťazovej píly (5) sa orientujte podľa znaku pod krytom reťazového kolesa (8), keď sa lišta otáča. Znázornený smer otáčania na lište potom nesúhlasí.

Odloženie

• Pred odložením zariadenie vyčistite.
• Pred dlhšími prevádzkovými prestávkami vyprázdnite olejovú nádrž. Starý olej zlikvidujte ekologicky (vid „Likvidácia/ochrana životného“).
  • Založte ochranný kryt lišty.
• Zariadenie majte odložené na suchom mieste chránenom pred prachom, mimo dosahu detí.

Odstránenie a ochrana životného prostredia

Starý olej odstráňte spôsobom, ktorý zodpovedá požiadavkám ochrany životného prostredia – odovzdajte ho do špecializovanej zberne. Nevylievajte starý olej do kanalizácie alebo do odtoku vody. Prístroj, príslušenstvo a obal odovzdajte v súlade s požiadavkami na ochranu životného prostredia do recyklačnej zberne.

Označené výrobky sa nesmú likvidovat's domácim odpadom, ale sa musia odovzdat' na zbernom dvore pre recykláciu elektrických a elektronických zariadení.

Recyklácia pomáha znižovať spotrebu surovín a chráni životné prostredie. Informácie o likvidácii a mieste najbližšieho recyklačného zberného dvora získate napr. vo vašich mestských službách na odvoz odpadu alebo na žltých stránkach.

Olejovú nádržku dôkladne vyprázdnite a prístroj odovzdajte do recyklačnej zberne. Použité umelohmotné a kovové časti sa môžu podl’a druhu materiálu roztriedit’ a tak odovzdat’ do recyklačnej zberne. V prípade otázok sa obrát’te na naše servisné stredisko.

Náhradné diely/Príslušenstvo

Náhradné diely a príslušenstvo nájdete na strane www.grizzly-service.eu

Pri d'alších otázkach sa obrát'te na „Service-Center“ (pozri „Service-Center“).

Ret'az pily 91P057X 30091570

Vodiaca lišta (16“, Oregon)....30100420

Bio-reťazový olej 1 l....30230001

Bio-reťazový olej 5 l ....30230002

Náhradnú pílovú ret'az Oregon môžete použit' len v spojení s príslušným nožom Oregon a elektrickou ret'azovou pílou, ktorá je na to schválená. Vzniká nebezpečenstvo poranenia.

Záruka

Na tento prístroj poskytujeme záruku 24 mesiacov. Pri komerčnom používaní záru- ka zaniká.

Škody, ktoré je možné odvodit' z prirodzeného opotrebovania, preťaženia alebo neodbornej obsluhy, zostávajú zo záruky vylúčené. Určité konštrukčné diely podliehajú normálnemu opotrebeniu a sú zo záruky vylúčené. Zvlášť k tomu patria:

Taktiež zostávajú vylúčené zo záruky škody na motore, ktoré vznikli z dôvodu nesprávneho paliva alebo nesprávneho zmiešavacieho pomeru a všetky škody na stroji, na pílovej reťazi a na lište, ktoré je možné odvodit’ z nedostatočného mazania.

Opravy, ktoré nepodliehajú záruke, môžete nechat' vykonat' v našom servisnom centre oproti vyúčtovaniu. Toto vám ochotne vypracuje predbežný návrh nákladov. Môže-me spracovat' iba prístroje, ktoré boli zaslané dostatočne zabalené a ofrankované. Prepravné riziko nesie odosielatel'.

Pozor: Chybné prístroje nám v žiadnom prípade neposielajte s naplnenou olejovou nádržkou. Nádržku bezpodmienečne vyprázdnite. Prípadné vecné škody (olej vytečie, ked' sa prístroj položí nabok alebo nad hlavu!), resp. škody vzniknuté požiarom počas prepravy idú na t'archu odosielatel'a.

Prístroje zaslané bez úhrady prepravného – ako veľkorozmerný náklad, expresom alebo s iným špeciálnym prepravným – nebudú prevzaté.

Problém Možná	príčina Odstránenie poruchy
prístroj nechce naštartovat'	Zaskočená brzda reťaze	Skontrolovať brzdu reťaze, príp. brzdu reťaze uvol'nit'
	chýba siet'ové napätie domová poistka vypína	skontrolujte zásuvku, kábel, el. vedenie, zástrčku, príp. nechajte previest' opravu odborníkom na elektrické prístroje. skontrolujte domovú poistku, vid' pokyn
	porucha zapínača/ vypínača (A 13)	potrebná oprava servisným strediskom
	opotrebované uhlíkové kefky	potrebná oprava servisným strediskom
	porucha motora potrebná	oprava servisným strediskom
ret'az píly sa netočí	ret'azová brzda blokuje ret'az (A 5)	skontrolujte ret'azovú brzdu, príp. ju uvol'nite
zlý rezný výkon	ret'az (A 5) je nesprávne namontovaná	ret'az správne namontujte
	ret'az (A 5) je tupá	nabrúste rezné zuby alebo nasad'te novú ret'az
	ret'az je nedostatočne napnutá	skontrolujte napnutie ret'aze
píla beží t'ažko, ret'az padá	ret'az je nedostatočne napnutá	skontrolujte napnutie ret'aze
ret'az sa zahrieva, pri pílení dochádza k tvorbe dymu, lišta sa sfarbuje	príliš málo reťazového oleja	skontrolujte stav reťazového oleja príp. reťazový olej doplňte, skontrolujte automatiku olejového mazania a príp. vyčistite olejový výtokový kanálik alebo nechajte previest' opravu v servise skontrolujte nastavenie množstva oleja (regulačný gombík)

Týmto potvrdzujeme, žeElektrická reťazová pílakonštrukčného radu EKS 2240-3QTČíslo šarže B-46997zodpovedá nasledujúcim príslušným smerniciam EU v ich práve platnom znení:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • (EU) 2015/863 • 2005/88/EC
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN 60745-1:2009+A11:2010 • EN 60745-2-13:2009+A1:2010EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • EN 61000-3-2:2014EN 61000-3-3:2013 • IEC 62321-3-1:2013
Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje:Hladina akustického výkonu:zaručená: 107 dB(A)nameraná: 104,8 dB(A)Použitý postup hodnotenia zhody v súlade s dodatkom III/ 2000/14/ECCertifikačný orgán: NB 0123 TÜV SÜD Product Service GmbH,Ridlerstraße 65, D-80339 München GermanyČíslo osvedčenia konštrukčného vzoru M6A 17 10 38356 292
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim,Germany10.07.2020	Christian Frank(Osoba splnomocnená na zostaveniedokumentácie)

* Vyššie popísaný predmet vyhlásenia spíňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.

Explosionszeichnung • Exploded Drawing • Explosietekening Vue éclatée • Vista esplosa • Rysunek samorozwijający Výkres sestavení • Trimatis vaizdas • Plano de explosión Výkres náhradných dielov

EKS 2240-3QT

0-3QT ③⑨⑤⑧⑦⑨⑩⑮⑬①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑺⑳⑴⑵⑶⑷⑧⑨⑸⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑴⑵⑶⑷⑧⑨⑩ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉞ ㉟ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞ ㉞

informativ • informativo • pouczający • informatif • informatief informační • informative • informatyvus • informativo • informatívny

Service-Center
