NÁVOD K OBSLUZE EKS 2240-3QT Grizzly

Elektrická řetězová pila

Pilarka elektryczna

Elektrická ret'azová píla

DE

FR

NL

GB

IT

LT

ES

CZ

PL

SK

EKS 2240-3QT

Překlad originálního návodu k obsluze

CZ Překlad originálního návodu k obsluze....177

Bezpečnostní pokyny.... 179

Symboly na pile....180

Symboly v návodu....181

Všeobecné bezpečnostní pokyny ....181

Všeobecné bezpečnostní pokyny pro elektrická zařízení......181

Bezpečnostní pokyny pro řetězové pily 184

Preventivní opatření proti....185

zpětnému nárazu 185

Zbývající rizika 185

Další bezpečnostní pokyny ..... 186

Bezpečnostní funkce....186

Montáž 187

Montáž pilového řetězu a vodicí lišty .. 187

Napnutí řetězu 188

Mazání řetězu 188

Obsluha řetězové pily ...... 189

Zapnutí pily 189

Kontrola řetězové brzdy 189

Kontrola olejové automatiky......190

Vyměnit čepel.... 190

Techniky řezání....190

Všeobecně 190

Kácení stromů....191

Odřezávání větví....192

Odřezávání na délku....193

Údržba a čištění....193

Čištění....194

Intervaly údržby....194

Tabulka intervalů údržby ..... 194

Ostření řetězu pily....195

Nastavení napnutí řetězu....195

Záběh nového řetězu pily......196

Údržba vodicí lišty....196

Zapnutí lišty....196

Skladování.... 196

Odklízení a ochrana okolí 197

Náhradní díly....197

Záruka....198

Opravárenská služba 198

Hledání závad.... 199

Překlad originálního prohlášení o shodě CE....255

Výkres sestavení 258

Service-Center 259

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje. Nelze vyloučit, že v jednotlivých případech bude na přístroji, v přístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Elektrická řetězová pila je zkonstruována pouze pro řezání dřeva. Pro všechny ostatní druhy použití (např. řezání zdiva, plastů nebo potravin) není pila vhodná. Pila je určena pouze pro domácí práce. Není konstruována pro profesionální trvalé nasazení.

Přístroj je určen pro používání dospělými. Mladiství pod 16 let nesmějí přístroj používat.

Výrobce neručí za škody, které vznikly nesprávným použitím nebo chybnou obsluhou. Tento přístroj není určený pro komerční využití.

Při komerčním použití záruka zanikne. Tato elektrická řetězová pila může být používána jen jednou osobou a jen křezání dřeva. Řetězovou pilu musíte držet pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. Před použitím řetězové pily si musí uživatel přečíst všechny pokyny a upozornění uvedená v návodu k použití a porozumět jim. Uživatel musí nosit přiměřenou osobní ochrannou výstroj (PSA). Řetězovou pilou můžete řezat jen dřevo. Nesmí být obráběny materiály, jako např. plast, kámen, kov nebo dřevo, které obsahují cizí tělesa (příkl. hřebíky nebo šrouby)!

Obecný popis

Obrázky pro obsluhu přístroje najdete na stránkách 2-4.

Objem dodávky

Přístroj vybaltej a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte.

• Řetězová pila
• Vodicí lišta (vodicí kolejnice)
• Pilový řetěz
• Ochranná pochva čepele
• Olejová láhev 180 ml bio-olej
• Návod k obsluze

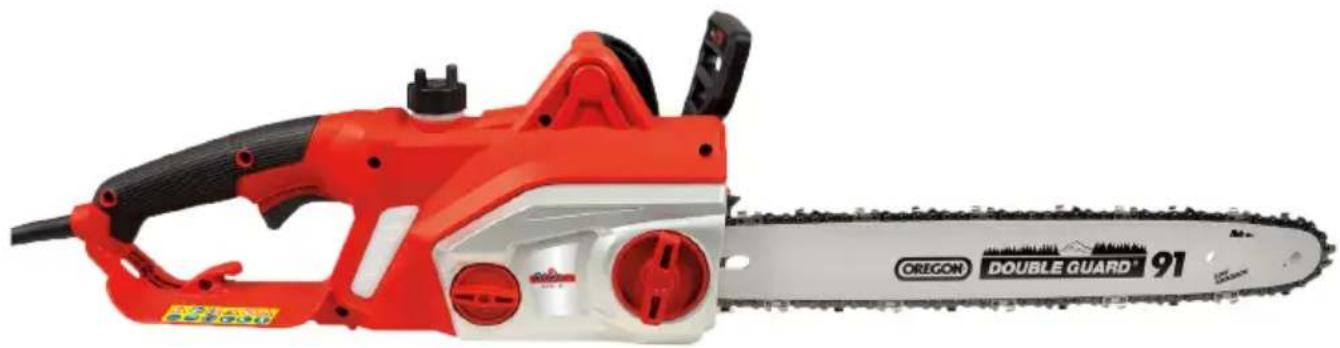

Přehled

1 Zadní držadlo

2 Zátka olejové nádrže

3 Páka řetězové brzdy/přední chránič rukou

4 Vodicí lišta

5 Pilový řetěz

6 Hvězdicové vodítko řetězu

7 Upevňovací šroub krytu řetězového kola

8 Kryt řetězového kola

9 Šroub rychloupínacího systému řetězu

10 Zadní chránič ruky

11 Držák kabelu

12 Přívodní kabel

13 Vypínač

14 Pojistka vypínače

15 Elektromotor

16 Přední držadlo

17 Ozubená opěrka

18 Zachycovací čep řetězu (není viditelné)

19 Ochranná pochva čepele

20 Láhev oleje

21 Ukazatel stavu naplnění oleje

22 Značka minimálního stavu napl-nění „MIN“ ukazatele stavu napl-nění oleje

F 23 Kolejnicový čep 24 Pastorek 25 Nos

26 Průchod oleje

Popis funkce

Řetězová pila má jako pohon elektromotor. Oběžný pilový řetěz je veden podél čepele (vodicí kolejnice). Přístroj je vybaven systémem pro rychlé upnutí řetězu a rychlobrzdou řetězu. Olejová automatika zajišťuje plynulé mazání řetězu. Tato řetězová pila je k ochraně uživatele vybavena různými ochrannými zařízeními. Funkci obslužných částí najdete v následujících popisech.

Technická data

Elektrická řetězová pila.....EKS 2240-3QT

Jmenovité vstupní napětí U....230-240 V\~, 50 Hz Příkon P....2200 W Ochranná třídax..... Druh ochrany....IPX0 Rychlost řetězu v _0 ....15,3 m/s Hmotnost....cca 5,5 kg Objem nádrže....cca 265 ml řetěz....Oregon 91P057X pochromovaný řezací zub, bez zpětného Nárazu lišta.....Oregon 16“ Double-Guard 160SDEA041 - 112364

Rozteč řetězu ....3/8" (9,53 mm) Tloušťka řetězu....1,3 mm Počet zubů řetězového kola....6 Délka pilového listu....460 mm Délka řezu....400 mm Hladina akustického tlaku (L_pA) ....94,1 dB(A); K_pA =3 dB Úroveň akustického výkonu ( L_WA ) měřená....104,8 dB(A); K_WA =2,49 dB

zaručená .... 107dB(A) Vibrace (a _h ).....3,22 m/s ^2 ; K= 1,5 m/s ^2

Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným. Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.

Výstraha:

nota emisí vibrací se může bě- hem skutečného používání elektric- kého nářadí lišit od uvedené hodno- ty, v závislosti na způsobu, kterým se elektrické nářadí používá.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Bezpečnostní pokyny

Tento odstavec pojednává o základních bezpečnostních předpisech při práci s elektrickou řetězovou pilou.

Elektrická řetězová pila je nebez- -pečný nástroj, který při špatném používání může způsobit vážné nebo dokonce smrtelné zranění. Mějte proto stále na zřeteli násle- -dující bezpečnostní pokyny. V případě jakýchkoli pochybností se porad'te s odborníkem.

CZ

Symboly na pile

Před započetím práce se dobře seznamte se všemi ovládacími prvky. Cvičte zacházení s pilou a nechte si vysvětlit funkci, účinek a techniku řezání odborníkem.

Řetěz se netočí, pokud je řetězová brzda aktivována. Uvolněte brzdu řetězu posunutím páčky brzdy proti přední rukojeti.

Čtěte ke stroji příslušející návod k obsluze a řídte se dle něho!

Používejte ochranu zraku a sluchu!

Noste zásadně ochrannou helmu!

Noste rukavice, které jsou bezpečné proti pořezání!

Noste protiskluzovou bezpečnostní obuv!

Používejte ochranný oděv!

Řetězovou pilu oužívejte vždy oběma rukama

Pozor! Zpětný ráz – při práci pa- matujte na zpětný ráz stroje.

Přístroj nevystavujte vlivům deště. Samotný přístroj nesmí být vlhký a nesmí být provozován ve vlhkém prostředí.

Pozor! Při poškození anebo přeříznutí síťového kabelu ihned vytáhněte zástrčku ze zásuvky.

Hladina akustického výkonu

Značka minimálního stavu napl-nění „MIN“ ukazatele stavu napl-nění oleje

AUTO STOP

Brzda řetězu

Piktogram na typovém štítku:

Elektrické přístroje nepatří do domácího odpadu

Délka pilového listu

Ochranná třídax II (dvojitá izolace)

Piktogram pod krytem řetězu:

Dbejte na směr běhu pilového řetězu. Pozor! Přečtěte si návod k obsluze.

Piktogram na listu:

Směr běhu pilového řetězu

Piktogram na krytce olejové nádrže: Mazání pilového řetězu.

Piktogram na upevňovacím šroubu krytu řetězu:

OTEVŘENO

ZAVŘENO

Piktogram na páce brzdy řetězu:

brzda řetězu: VYPNUTO

brzda řetězu: ZAPNUTO

Piktogram na šroubu rychloupínacího systému řetězu:

povolit

upnout

Symboly v návodu

Označení nebezpečí s údaji k vyvarování se škodám na zdraví a věcných škodám.

Označení nebezpečí s informa- cemi o zabránění zranění osob v důsledku zasažení elektrickým proudem.

Znaky zákazů s údaji zamezení škod.

Noste ochranné rukavice, aby se zabránilo poraněním z důvodu pořezání!

Upozornění s informacemi k lepšímu zacházení s přístrojem.

Všeobecné bezpečnostní pokyny

Před prvním použitím pily se seznamte se vším co souvisí s řádným použitím této pily. Nacvičujte zacházení s pilou (zkracování kulatiny na koze na řezání dřeva) a nechte si zkušeným uživatelem anebo odborníkem vysvětlit funkci, způsob účinku, techniky řezání a osobní ochrannou výstroj.

Při kácení dřeva dodržujte ochranu proti hluku a místní předpisy. Na základě místních předpisů může být vyžadována zkouška způsobilosti. Na základě místních předpisů může být vyžadována zkouška způsobilosti. Obrat'te se naObrat'te se na lesní správu. lesní správu.

Pozor! Při použití elektrických nástrojů je nutné v rámci ochrany proti úrazu el. proudem, zranění a požáru nutné respektovat níže uvedená základní bezpečnostní opatření: Hrozí nebezpečí úrazu.

Všeobecné bezpečnostní pokyny pro elektrická zařízení

VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucnost.

Pojem „elektrický nástroj” používaný v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sítě (se síťovým kabelem) a na elektrické nástroje napájené akumulátorem (bez síťového kabelu).

1) Bezpečnost pracoviště:

a) Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.
b) Nepracujte s elektrickými řetězovými pilami v okolí ohroženém výbuchem, v kterém se nachází hoř-

CZ

lavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.

c) Během používání elektrické řetězové pily udržujte děti a jiné osoby vzdáleně od sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem.
2) Elektrická bezpečnost:
a) Přípojná zástrčka elektrické řetězové pily se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.
b) Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.
c) Nevystavujte elektrickou řetězovou pilu dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.

Je-li přípojné vedení tohoto nástroje poškozené, musí být skrze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvalifikovanou osobou nahrazené, aby se vyvarovalo ohrožením.

d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrické řetězové pily anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů.

Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.

e) Když pracujete s elektrickou ře-tězovou pilou pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro ven-kovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.
f) Když nejde vyhnout se provozu elektrické řetězové pily ve vlhkém prostředí, používejte RCD (Residual Current Device). Používání RCD snižuje riziko elektrického úderu.
3) Bezpečnost osob:
a) Bud'te pozorní, dbejte na to, co děláte a pust'te se s elektrickou řetězovou pilou rozumně do práce. Nepoužívejte elektrickou řetězovou pilu, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrické řetězové pily může vést k vážným poraněním.
b) Noste osobní ochrannou výbavu a vždy ochranné brýle. Nošení osobní ochranné výbavy jako jsou protismyková bezpečnostní obuv, ochranné pracovní kalhoty, ochranná helma anebo ochrana sluchu snižují riziko poranění.
c) Vyvarujte se nezáměrnému uvedení do provozu. Přesvědčte se o tom, že je elektrická řetězová pila vypnuta předtím, než ji připojíte na napájení elektrickým proudem, než ji zvednete anebo nesete. Když při nošení elektrické řetězové pily držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.

d) Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrickou řetězovou pilu zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.
e) Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrickou řetězovou pilu.
f) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.
g) Lze-li namontovat zařízení na odsávání či zachytávání prachu, dbejte, aby takové zařízení bylo namontováno a správně používáno. Při používání zařízení na odsávání prachu se snižuje nebezpečí vznikající v důsledku prachu. Při používání zařízení na odsávání prachu se snižuje nebezpečí vznikající v důsledku prachu.
4) Používání a ošetřování elektrické řetězové pily:
a) Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.
b) Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá za- anebo vypnout, je nebezpečné a musí být opravené.

c) Vytáhněte zástrčku ze zásuvky předtím, než provedete nastavování na nástroji, než vyměníte části příslušenství anebo než nástroj odložíte. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrické řetězové pily.
d) Uložte nepoužívanou elektrickou řetězovou pilu mimo dosahu dětí. Nepřenechávejte používání této pily osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elektrické nástroje jsou nebezpečné, když je používají nezkušené osoby.
e) Ošetřujte pečlivě tuto elektrickou řetězovou pilu. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neváznou, jestli jsou části zlome- né anebo natolik poškozené, že je funkce elektrické řetězové pily narušena. Nechte poškozené části před použitím nástroje opravit. Pří- činy mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou.
g) Používejte tuto elektrickou řetězovou pilu, její příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi.

Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrické řetězové pily pro jiné účely, než pro které je určena, může vést k nebezpečným situacím.

CZ

5) Servis:

a) Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomocí originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována.

Bezpečnostní pokyny pro řetězové pily

• Při běžící pile udržujte všechny části těla vzdáleně od řetězu pily. Před startem pily se přesvědčte o tom, že se řetěz pily ničeho nedotýká. Při práci s řetězovou pilou může jediný okamžik nepozornosti vést k tomu, že se řetězem pily zachytí oblečení anebo části těla.
• Vždy držte řetězovou pilu pravou rukou za zadní rukojeť a levou ru-kou za přední rukojeť. Pevné držení řetězové pily v opačném pracovním držení, zvyšuje riziko poranění a ne-smí se používat.
• Držte elektrický nástroj pouze za izolované rukojeti, protože pilový řetěz se může dostat do kontaktu se skrytým elektrickým vedením nebo sít'ovým kabelem nástroje. Při kontaktu pilového řetězu s napěťovým vedením mohou být kovové součásti přístroje vystaveny napětí, a proto může dojít k úrazu elektrickým proudem.
• Noste ochranné brýle a ochranu sluchu. Další ochranná výbava pro hlavu, ruky, nohy a chodidla je předepsaná. Vhodný ochranný oděv snižuje nebezpečí poranění skrze poletující třískový materiál a skrze náhodný dotyk s řetězem pily.
• Nepracujte s řetězovou pilou na stromě. Při provozu řetězové pily na

stromě existuje nebezpečí poranění.

• Dbejte vždy na pevný postoj a používejte řetězovou pilu pouze tehdy, když stojíte na pevném, bezpečném a rovném podkladu. Kluzký podklad anebo nestabilní plochy k stání, jako například na žebříku, mohou vést ke ztrátě rovnováhy anebo ke ztrátě kontroly nad řetězovou pilou.
• Počítejte při řezání větve, která je vystavena pnutí s tím, že bude zpětně pružit. Když se pnutí ve vláknech dřeva uvolní, může napnutá větev trefit obsluhující osobu a/anebo vytrhnout řetězovou pilu z kontrolovaného stavu.
• Bud'te obzvlášť opatrní při řezání podrostu a mladých stromů. Tento tenký materiál se může s řetězovou pilou zaplést a uhodit Vás anebo Vás vyvést z rovnováhy.
• Noste řetězovou pilu za přední ru- kojet' ve vypnutém stavu, s řetězem odvráceným od Vašeho těla. Při transportu anebo ukládání řetězové pily, vždy na ni natáhněte ochranný kryt. Pečlivé zacházení s řetězovou pilou snižuje pravděpodobnost náhod- ného dotyku s běžícím řetězem pily.
• Dodržujte instrukce pro mazání, pro napínání řetězu a pro výměnu příslušenství. Neodborně napnutý anebo namazaný řetěz bud' se může přetrhnout anebo může zvětšit riziko zpětného nárazu.
• Udržujte rukojeti suché, čisté a pro-sté oleje a tuků. Zamaštěné, naolejo-vané rukojetě jsou kluzké a vedou ke ztrátě kontroly.
• Řežte pouze dřevo. Nepoužívejte řetězovou pilu pro práce, pro které není určena - příklad: nepoužívejte řetězovou pilu na řezání plastů, zdiva anebo stavebních materiálů, kte-

ré nejsou ze dřeva. Používání řetězové pily pro práce, pro které není určena, může vést k nebezpečným situacím.

Preventivní opatření proti zpětnému nárazu

Pozor, zpětný náraz! Dbejte při práci na zpětný náraz stroje. Existuje nebezpečí poranění. Zpětným nárazům se vyvarujete opatrností a správnou technikou řezání.

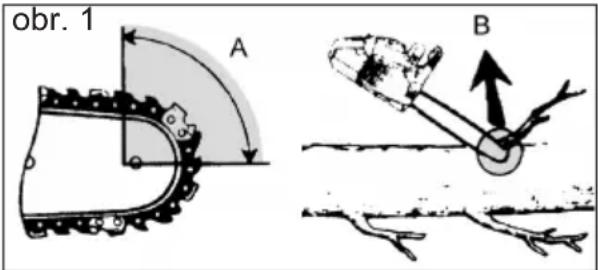

obr. 1 A B

• Zpětný náraz se může vyskytnout tehdy, když se špička vodicí kolejničky dotkne nějakého předmětu anebo když se dřevo ohne a pilový řetěz se v zářezu zasekne (viz obrázek 1/ obr. B).
• Dotyk se špičkou vodicí kolejničky může v některých případech vést k neočekávané, zpátky směřované reakci, u které se vodicí kolejnička vyrazí nahoru, směrem k obsluhující osobě (viz obrázek 1/ obr. A).
• Zaseknutí pilového řetězu na horní hraně vodicí kolejničky může kolejničku prudce vrazit zpět do směru k obsluhující osobě.
• Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a případně se těžce poraníte. Nespoléhejte se výlučně na bezpečnostná zařízení zabudovaná do řetězové pily. Jakožto uživatel řetězové pily byste měl učinit rozličná opatření, abyste mohl pracovat bez nehod a bez poranění.

Zpětný náraz je následkem nesprávného anebo chybného používání elektrického nářadí. Může mu být zabráněno vhodnými preventivními opatřeními, jak následovně popsáno:

• Držte pilu pevně oběma rukama, přičemž palec a prsty obepínají rukojetě řetězové pily. Uvedťe Vaše tělo a ramena do takové polohy, v které můžete odolat silám zpětného nárazu. Když se učiní vhodná opatření, potom může obsluhující osoba překonat síly zpětného nárazu. Nikdy řetězovou pilu nepouštějte.
• Vyvarujte se abnormálnímu držení těla a neřežte nad výškou svých ramen. Tímto se vyvaruje nezámeřnému dotyku se špičkou kolejníčky a umožní se lepší kontrola nad řetězovou pilou v neočekávaných situacích.
• Používejte vždy výrobcem předepsané náhradní kolejničky a pilové řetězy. Nesprávné náhradní kolejničky a pilové řetězy mohou vést k přetržení řetězu a/anebo ke zpětnému nárazu.
• Dodržujte instrukce výrobce ohledně ostření a údržby pilového řetězu. Příliš nízké omezovače hloubky zvyšují náchylnost ke zpětnému nárazu.

Zbývající rizika

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:

a) zranění pořezáním
b) poškození sluchu, pokud není nasazena vhodná ochrana sluchu.
c) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.

CZ

Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem.

Další bezpečnostní pokyny

• V případě, že bude nutné vyměnit připojovací kabel, doporučujeme, aby jej vyměnil výrobce nebo příslušný zástupce (například autorizovaná odborná dílna, zákaznický servis atd.).
• Pokládejte přípojné vedení tak, aby během řezání nebylo zachyceno vět-vemi nebo podobnými věcmi.
• Připojovací vedení položte tak, aby během řezání nebylo zachyceno vět-vemi apod.
• Použijte RCD (Residual Current Device) s vybavovacím proudem 30 mA nebo nižším.
• Postupujte pozorně podle pokynů k údržbě, kontrole a servisu v tomto návodu k obsluze.

Poškozená ochranná zařízení a díly je nutné nechat řádně opravit nebo vy- měnit v našem servisním centru, není- -li v návodu k obsluze uvedeno jinak.

• Doporučuje se, aby si první uživatel alespoň procvičil řezání kulatého dříví na kozlíku nebo na stojanu.
• Používejte pouze schválené síťové kabely konstrukčního typu H05RN-F, které jsou maximálně 75 m dlouhé, a které jsou určeny pro používání venku. Průřez pramene síťového kabelu musí být minimálně 2,5 mm². Před po-

užitím vždy celkem rozviňte kabelový buben. Zkontrolujte, zda síťový kabel není poškozen.

• Výstraha! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. K omezení nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s lékařskými implantáty konzultovat svého lékaře a výrobce lékařského implantátu, než budou stroj obsluhovat.
• Při řezání na svahu se vždy musí stát nad kmenem stromu. K zachování v okamžiku „přeříznutí pilou“ plnou kontrolu, zredukujte přítlačný tlak na konci řezu bez toho, žeby ste povolili pevné uchopení elektrické řetězové pily za rukojetě. Dbejte na to, aby se pilový řetěz nedotýkal země. Po dokončení řezu vyčkejte, dokud se elektrická řetězová pila nezastaví, než sejmete elektrickou řetězovou pilu. Při přechodu od stromu ke stromu vždy vypněte motor elektrické řetězové pily.
• Ze stromu se musí odstranit nečistoty, kameny, uvolněná kůra, hřebíky, skoby a drát.
• Postupujte pozorně podle pokynů k údržbě, kontrole a servisu v tomto návodu k obsluze.

Poškozená ochranná zařízení a díly je nutné nechat řádně opravit nebo vyměnit v našem servisním centru, není-li v návodu k obsluze uvedeno jinak.

Bezpečnostní funkce

1 Zadní držadlo s ochranou rukou (10)

chrání ruce před větvemi a vystřele- ným řetězem

3 Páka řetězové brzdy/chránič rukou

Bezpečnostní zařízení, které zastaví okamžitě pilový řetěz při „kopnutí“ řetězu. Páka může být ovládána i ručně, chrání levou ruku při nárazu na tuto rukojet'.

Řetěz se netočí, pokud je řetězová brzda aktivována.

5 Pilový řetěz s nepatrnými zpětnými rázy

pomáhá Vám se specielně vyvinutým bezpečnostním zařízením tlumit zpětné rázy.

17 Ozubená řezací opěrka

Zvyšuje stabilitu při vertikálním řezu a odlehčuje pilu.

15 Elektromotor

má z bezpečnostních důvodů dvojitou izolaci.

13 Spínač pro zapnutí a vypnutí s funkcí okamžitého zastavení řetězu

Při uvolnění vypínače se přístroj okamžitě zastaví

14 Pojistka vypínače

Před zapnutím přístroje musí být vypínač odjištěn pojistkou.

18 Zachycovací čep řetězu

snižuje nebezpečí zranění, když praskne nebo vypadne řetěz.

Montáž

Při práci s řetězovou pilou vždy používejte ochranných rukavic a výhradně originálních dílů. Před jakýmikoliv prácemi na pile vždy vytáhněte síťovou zástrčku.

Před uvedením elektrické řetězové pily do provozu je nutné provést tyto činnosti:

- případně namontovat list, pilový řetěz a kryt řetězu,

• napnout pilový řetěz,
• doplnit řetězový olej,
• zkontrolovat řetězovou brzdu a funkci olejové automatiky.

Montáž pilového řetězu a vodicí lišty

1. Odmontujte zajišťovací šroub pod napínací jednotkou.
2. Upevňovacím šroubem (7) otáčejte proti směru hodinových ručiček (1). abrste sejmuli kryt řetězového kola.
3. Pilový řetěz (5) rozprostřete do smyčky tak, že řezné hrany jsou ve směru hodinových ručiček.
4. Vložte pilový řetěz (5) do drážky vodicí lišty. Při montáži držte vodicí lištu (4) otočenou nahoru v úhlu přibližně 45 stupňů, aby se mohl pilový řetěz (5) snadněji vést na řetězový pastorek (24).
5. Nasadte vodicí lištu (4) a retěz (5) na kolejnicový čep (23). Když nos sedí vpravo pod čepem (23) v dolním kruhovém vyhloubení na vodicí liště, tak vodicí lišta sedí správně. Je normální, že se pilový retěz (5) prověsí.
6. Upněte pilový řetěz (5) otočením šroubu rychloupínacího systému řetězu (9) doprava.
7. Nasad'te kryt řetězového kola (8). Přitom je nutné nejdříve zasunout výstupek (25) na krytu (8) do příslušného zářezu na přístroji. Utáhněte upevňovací šroub (7).

Dej si pozor! Lze mazat elektrická řetězová pila.

Vezměte prosím na vědomí, že elektrická řetězová pila po použití oleje a olej může unikat, pokud je uložen na boku nebo na hlavu. To je normální proces, výsledek

CZ

nezbytné ventilační otvor v horní části nádrže a žádný důvod reklamace. Každá elektrická řetězová pila je kontrolován a testovány s olejem během výroby, trochu si odpočinout v nádrži by mohlo být navzdory vyprazdňování, který snadno spatřen bydlení s olejem během přepravy. Vyčistěte bydlení s látkou

Před výměnou řetězu je nutné očistit matici vodící lišty od nečistot, protože v případě nánosů nečistot může řetěz z vodící lišty vyskočit. Nánosy mohou také nasávat řetězový olej. V důsledku by se pak řetězový olej nedostal ke spodní části lišty (nebo jen nedostatečně) a mazání by bylo omezeno.

Napnutí řetězu

Řetěz je nutné pravidelně napínat, a to z důvodu bezpečnosti uživatele a omezení, resp. zamezení opotrebení a poškození řetězu. Napnutí řetězu doporučujeme zkontrolovat a v případě potřeby upravit před započetím práce a poté každých asi 10 minut.

Při práci s pilou se řetěz zahřívá a poněkud roztahuje. S tímto „prodlužováním“ je nutné počítat zejména u nových řetězů.

Řetěz nedopínejte ani nevyměňujte, je-li je horký. Po ochlazení se totiž opět poněkud smrští. Při ne-respektování tohoto pokynu může kvůli příliš napjatému řetězu dojít k poškození vodicí lišty nebo motoru. Životnost řetězu je značně ovlivněna jeho napnutím a mazáním.

Řetěz je správně napnut, když se na spodní straně neprověšuje a lze jej tahem ruky volně posunovat. Při zatažení za

řetěz silou 9 N (ca 1 kg) se řetěz nesmí vzdálit od lišty o více jak 2 mm.

10 min 9N max. 2 mm

B

1. Přesvědčte se, že brzda řetězu je povolená, tzn. že páčka brzdy řetězu (3) je přitlačena na přední držadlo (16).

2. Povolte upevňovací šroub (7)

1. K upnutí pilového řetězu vy- šroubujte šroub rychloupínacího systému řetězu (9) ve směru hodinových ručiček.

K povolení napnutí vyšroubujte šroub rychloupínacího systému řetězu (9) proti směru hodinových ručiček.

1. Upevňovací šroub (7) znovu utáhněte ().

i

U nové řetězové pily musíte napnutí řetězu následně nastavit po max. 5-ti řezech.

Mazání řetězu

i

Kolejnice a řetěz nesmí nikdy zůstat bez oleje. Provozujete-li elektrickou řetězovou pilu s nedostatkem oleje, klesá řezný výkon a životnost řetězu pily, poněvadž se řetěz rychleji otupí. Nedostatek oleje poznáte na základě vzniku kouře anebo zbarvení kolejnice.

Jakmile běží motor, stéká olej na řetěz.

Plnění oleje pro mazání řetězu:

• Pravidelně kontrolujte ukazatel stavu hladiny oleje (C21) doplňte olej při dosažení značky minimální hladiny „MIN“ (C22) ukazatele stavu hladiny oleje. Nádrž na olej má cca 265 ml oleje.
• používejte bio-olej s přídavkem látek, které snižují tření a opotrebení. Můžete si jej objednat prostřednictvím našeho Service-Center.
• Není-li k dispozici olej Grizzly bio-olej, použijte mazací olej na řetězy s nízkým obsahem ulpívajících přísad.
• Před delšími provozními přestávkami vyprázdněte olejovou nádrž (6-8 týdnů).

1. Odšroubujte víčko nádrže na olej (2) a naplňte nádrž olejem na řetězy.

2. Otřete uniklý olej za uzavřete opět olejovou nádržku.

Před doplňováním řetězového oleje přístroj vždy vypněte a nechejte motor vychladnout. Při přetečení oleje vzniká nebezpečí požáru.

Obsluha řetězové pily

Řetězovou pilu zapněte teprve tehdy, jestliže jsou vodicí lišta, řetěz a kryt řetězky správně namontovány. Zkontrolujte, zda síťové napětí souhlasí s údaji na štítku přístroje. Ujistěte se před startem, že se pila nedotýká žádných předmětů.

Pozor! Z pily může odkapávat olej! Viz kapitola „Montáž - Montáž pilového řetězu a vodicí lišty“.

Zapnutí pily

1. Před startem zkontrolujte, zda se v olejové nádržce nachází dostatek oleje a event. doplňte olej.
2. Z konce prodlužovacího kabelu vytvarujte poutko a toto zavěste do odlehčení pnutí na zadní rukojeti.
3. Připojte přístroj k síťovému napětí.
4. Uvolněte řetězovou brzdu, přičemž přitla-číte páku brzdy proti přednímu držadlu.
5. Držte řetězovou pilu pevně oběma rukama, pravou rukou za zadní a levou rukou za přední držadlo. Palce a prsty musí držadla pevně obejmout.
6. Před zapnutím stlačte pravým palcem pojistku vypínače (14) a poté stlačte vypínač (13), pila se rozeběhne nejvyšší rychlostí. Nyní můžete pojistku uvolnit.
7. Pila se vypne, když vypínač uvolníte. Trvalé zapnutí není možné.

Kontrola řetězové brzdy

Řetěz se netočí, pokud je řetězová brzda aktivována.

1. Položte řetězovou pilu na pevnou a rovnou podložku. nesmí se dotýkat žádných předmětů.
2. Připojte přístroj k síťovému napětí.
3. Uvolněte řetězovou brzdu, přičemž stlačíte brzdovou páku proti přední ru- kojeti (16).
4. Držte pilu pevně oběma rukama, pravou rukou za přední a levou rukou za zadní rukojeť. Palce a prsty musí ruko-jeti pevně objímat.
5. Zapněte motorovou pilu.
6. Při běžícím motoru zatlačte levou rukou do brzdové páky. Odsuňte páčku brzdy řetězu / přední ochranu rukou

CZ

(3) od předního madla (16). Řetěz se musí okamžitě zastavit.

1. Pokud řetězová pila správně funguje, pustte dvoupolohový vypínač (10) a uvolněte řetězovou brzdu.

Jestliže řetězová brzda nefunguje správně, nesmíte pilu používat. Existuje nebezpečí poranění skrze dobíhající řetěz pily. Nechte elektrickou motorovou řetězovou pilu opravit naším servisem pro zákazníky.

Kontrola olejové automatiky

Před započetím práce zkontrolujte stav oleje a olejovou automatiku.

- zapněte pilu a držte ji nad světlým podkladem. Pila se nesmí dotýkat země.

Jestliže se ukáže olejová stopa, pracuje mazání řetězu správně.

Jestliže se žádná olejová skvrna neobjeví, vyčistěte případně propust oleje nebo nechte elektrickou řetězovou pilu opravit v našem zákaznickém servisu.

Vyčistěte otvory pro olej (26) ve vodící liště, aby bylo během provozu zajištěno bezporu-chové automatické mazání řetězu pily. Štětečkem nebo hadříkem otřete zbytky z olejové propusti.

F

Vyměnit čepel

1. Vypněte přístroj a vytáhněte síťovou zástrčku ze zásuvky (A 12).
2. Pilu položte na rovný povrch.
3. Vyšroubujte upevňovací šroub (7) a šroub rychloupínacího systému řetězu (9) proti směru hodinových ručiček ( ), pro povolení napnutí řetězu a sejmutí krytu řetězového kola (8).
4. Odmontujte čepel (4) a pilový řetěz (5). Při demontáži držte vodicí lištu (4) otočenou nahoru v úhlu přibližně 45 stupňů, aby se mohl pilový řetěz (5) snadněji sejmout z řetězového pastorku (24).
5. Vyměňte vodicí lištu a namontujte ji a řetěz opět tak, jak je popsáno v bodě „Montáž pilového řetězu a vodicí lišty“.

Techniky řezání

Všeobecně

• Ovládání pily je dokonalejší, když režete spodní stranou vodicí kolejnice (tažnou větví řetězu) a nikoliv horní stranou vodicí kolejnice (tlačnou větví řetězu).
• Retěz pily se přiřezání anebo po jeho ukončení nesmí dotknout ani země, ani jiného předmětu.
• Dbejte na to, aby pilový řetěz nebyl během řezání v řezu svírán. Kmen stromu nesmí praskat nebo se odlupovat.
• Dbejte rovněž na bezpečnostní opatření proti zpětnému rázu (viz Bezpečnostní pokyny).
• Při řezání na svahu se vždy musí stát nad kmenem stromu. K zachování v okamžiku „přeříznutí pilou“ plnou kontrolu, zredukujte přítlačný tlak na konci řezu bez toho, žeby ste povolili pevné

uchopení elektrické řetězové pily za rukojetě. Dbejte na to, aby se pilový řetěz nedotýkal země. Po dokončení řezu vyčkejte, dokud se elektrická řetězová pila nezastaví, než sejmete elektrickou řetězovou pilu. Při přechodu od stromu ke stromu vždy vypněte motor elektrické řetězové pily.

Zasekne-li se řetěz pily, nepokoušejte se vytáhnout elektrickou řetězovou pilu násílim. Vzniká tím nebezpečí poranění. Vypněte motor a použijte páky anebo klínu k uvolnění elektrické řetězové pily.

Kácení stromů

Ke kácení stromů je zapotřebí mnoho zkušeností. Kácejte stro-my jen tehdy, umíte-li bezpečně zacházet s elektrickou řetězovou pilou. V případě nejistoty nepo- užívejte v žádném případě elek-trické řetězové pily.

Nezkušeným uživatelům nedoporučujeme z bezpečnostních důvodů kácet stromy lištou, která je kratší než průměr káceného kmenu.

- Dbejte na to, aby se poblíž pracovní oblasti nezdržovali lidé anebo zvířata. Bezpečnostní odstup od káceného stromu a vedlejšího pracoviště musí obnášet 2 ^1/2 délek stromu.

- Dbejte na správný směr kácení: Uživatel se musí bezpečně pohybovat v blízkosti zkáceného stromu, aby byl schopen strom snadno zkrátit a odvětvit. Je třeba zabránit tomu, aby padající strom se nezachytil do jiného

stromu. Dbejte na přirozený směr pádu, který závisí na sklonu a křivosti stromu, směru větru, umístění větších větví a počtu větví.

• Při řezání na svazích by se obsluha řetězové pily měla zdržovat v oblasti nad stromem, který se má kácet, protože strom po kácení se bude pravděpodobně kutálet nebo klouzat dolů.
• Na svahu stůjte nad káceným stro- mem.
• Malé stromy s průměrem 15- 18 cm mohou běžně být uříznuty jedním řezem.
• U stromů větších průměrů se musí použít zásekového a porážecího řezu (viz ).

Nekácejte strom, když věje silný anebo proměnlivý vítr, existuje-li nebezpečí poškození majetku anebo kdyby strom mohl pad-nout na vedení.

Při kácení stromů je důležité dbát na to, aby jiné osoby nebyly vystavené nebezpečí, aby se netrefila žádná napájecí vedení a aby se nezpůsobily žádné hmotné škody. Pokud strom přesto dojde do styku s napájecím vedením, musí se ihned informovat komunální podnik.

Ihned po skončení řezání odklopte ochranu sluchu, abyste slyšeli tóny a varovné signály.

1. Odřezávání větví:

Větve visící směrem dolů odstraňte tím, že řez nasadíte nad větví. Nikdy neodřezávejte větve výše, než ve výši ramen.

CZ

2. Únikový prostor:

Kolem stromu odstraňte pod- rost, abyste si zajistili bezpečný ústup. Únikový prostor (1) by měl být za zamýšleným směrem kácení (2) posunutý asi o 45°.

3. Řezání pádového záseku (A):

Provedte pádový zásek ve směru, ve kterém má strom padnout. Začněte s dolním, horizontálním řezem. Hloubka řezu má být přibližně 1/3 průměru kmene. Udělejte šikmý řez pilou v úhlu řezu přibližně 45°, ze shora, který přesně směruje na dolní řez pilou.

Tím se zabrání sevření pilového řetězu nebo vodicí lišty při nasazení zásekového řezu.

Nikdy nevstupujte před strom se zásekem.

4. Porážecí řez (B):

Porážecí řez provedte z druhé strany kmene, příčemž stojíte vlevo od kmene a řežete tažnou větví řetězu pily. Řežte plným výkonem a pomalu do kmene. Porážecí řez musí probíhat vodorovně asi 5 cm nad vodorovnou částí zásekového řezu. Porážecí řez by měl být tak hluboký, aby vzdálenost mezi porážecím řezem a řeznou čárou zásekového řezu obnášela nejméně 1/10 průměru kmene. Neprořiznutá část kmene se označuje jako míra lomu. Trnož zabrání otočení stromu a jeho pádu do nesprávného směru. Trnož nepřeřízněte.

V případě přiblížení hlavní řezu k trnoži, by měl strom začít padat.

Jakmile se ukáže, že strom případně nepadá do požadovaného směru, nebo pokud se naklání zpět a pilový řetěz se zasekl, musí se hlavní řez přerušit a pro otevření řezu a k podložení stromu do požadované spádové linie použít klíny ze dřeva, plastu nebo hliníku.

1. Zasuňte do porážecího řezu klín anebo páčidlo jakmile to hloubka řezu dovolí, aby se zabránilo sevření vodící kolejnice.

1. Je-li průměr kmene větší, než délka vodicí kolejnice, provedte dva řezy řeznou čárou zásekového řezu obnášela nejméně 1/10 průměru kmene. Neproříznutá část kmene se označuje jako míra lomu.

2. Po provedení porážecího řezu padne strom sám od sebe, anebo za pomoci klínu anebo páčidla.

Jakmile začne strom padat, vytáhněte pilu z řezu, vypněte motor, odložte řetězovou pilu a opust’te pracoviště ústupovou cestou. Je třeba dávat pozor na padající větve a nezakopnout o ně.

Odřezávání větví

Odřezáváním větví se označuje odstraňování větví a haluzí skáceného stromu.

Ke mnoha úrazům dochází při odřezávání větví. Nikdy neodřezávejte větve, když stojíte na kmeni stromu. Pozorujte oblast možného odpružení větví, jsou-li tyto pod napětím.

• Opěrné větve odstraňte až po skončení odřezávání větví.
• Pod napětím stojící větve musí být odřezávány zdola nahoru, aby se za-bránilo sevření řetězové pily.
• Při odřezávání tlustších větví použí-vejte stejnou techniku jako při krácení.
• Pracujte vlevo od kmene a dle možnosti co nejblíže u elektrické řetězové pily. Váha pily spočívá dle možnosti na kmeni.
• Abyste odřezali větve i po druhé straně kmene, měňte svou pozici.
• Rozvidlené větve se rozřezávají jednotlivě.
• Menší větvičky se musí odřezat jedním řezem podle znázornění na obrázku N

Odřezávání na délku

Krácení je řezání poražených kmenů na malé kusy.

• Dbejte na to, aby se řetěz pily při řezání nedotkl země.
• Dbejte na pevný postoj a při řezání ve svahu stůjte nad kmenem.
• Dbejte na své bezpečné postavení a rovnoměrné rozložení tělesné hmotnosti na obě nohy. Pokud je to možné, měl by se kmen podložit a podpořit větvemi, trámami nebo klíny. Postupujte podle jednoduchých pokynů pro snadné řezání.

1. Kmen leží na zemi:

Rozřežte kmen shora úplně a na konci řezu dejte pozor, abyste se nedotkli země. Pokud existuje možnost kmen otočit, prořízněte jej ze 2/3. Potom kmen otočte a odshora dořízněte zbytek kmene.

2. Kmen je na jednom konci po- depřen:

Nejprve prořízněte 1/3 průměru kmene odzdola nahoru (horní stranou pilového listu), abyste předešli jeho tříštění. Poté na je- den řez kmen dořízněte odshora dolů (spodní stranou pilového lis- tu), abyste předešli vzpříčení pily.

3. Kmen je podepřen na obou koncích:

Nejprve prořízněte 1/3 průměru kmene odshora dolů (spodní stranou pilového listu). Potom řezejte odzdola nahoru (horní stranou pilového listu), až se řezy setkají.

4. Řezání na kozlíku:

Elektrickou motorovou řetězovou pilu držte pevně oběma rukama a přístroj ved'te během řezání před tělem. Když dojde k protnutí kme- ne, ved'te přístroj vpravo od těla (1). Levou ruku mějte co možná nejrovněji (2). Dávejte pozor na padající strom. Postavte se tak, aby oddělený kmen nepředstavo- val žádné nebezpečí. Dávejte po- zor na své nohy. Oddělený kmen může pří pádu způsobit zranění. Udržujte rovnováhu (3).

Údržba a čištění

Provádějte zásadně údržbářské a čisticí práce s vypnutým moto- rem a vytaženou síťovou zástrč- kou. Nebezpečí zranění! Opravářské a údržbářské práce, které nejsou popsány v tomto návodu, nechte provést prostřednictvím naší odborné opravny. Používejte pouze originálních náhradních dílů. Před veškerými údržbář-

skými a čisticími prácemi nechte stroj vychladnout. Je nebezpečí popálenin!

Čištění

• Po každém použití stroj pečlivě vyčistěte. Tím prodloužíte životnost stroje a zamezíte nehodám.
• Nedovolte, aby rukojeti byly znečiš-těny benzínem, olejem anebo tukem. Případně rukojeti očistěte vlhkým, v mýdlovém louhu vypraným hadrem. K čištění nepoužívejte rozpouštědel anebo benzínu!
• Po každém použití vyčistěte řetěz pily. K tomuto účelu použijte štětec anebo smeták. K čištění řetězu nepoužívejte

kapaliny. Po vyčištění řetěz lehce na- olejujte řetězovým olejem.

• Při čištění sejměte také kryt řetězového kola (A 8), abyste zařízení mohli vyčistit i na tomto místě.
• Vyčistěte vzduchové štěrbiny a povrchy stroje štětcem, smetákem anebo suchým hadrem. K čištění nepoužívejte žádných kapalin.
• Vyčistěte otvory pro olej ve vodící liš-tě, aby bylo během provozu zajištěno bezporu-chové automatické mazání řetězu pily.
• Vyčistěte propust oleje (26), aby bylo zajištěno bezvadné, automatické olejování pilového řetězu během provozu. Stětečkem nebo hadříkem otřete zbytky z olejové propusti.

Intervaly údržby

Provádějte pravidelně údržbářské práce uvedené v následující tabulce. Pravidelnou údržbou Vaší řetězové pily se prodlouží její životnost. Navíc docílíte optimálních rezných výkonů a zamezite nehody.

Tabulka intervalů údržby

Strojní součást	Akce	Před každým použitím	Po 10 pro-vozních ho-dinách	Po každémpoužití
Komponenty brzdy řetězu	Kontrolovat, v případě potřeby nahradit	√
Řetězové kolo (24)	Kontrolovat, v případě potřeby nahradit	√
Řetěz pily (A 5)	Kontrovat, olejovat, v příp. potřeby nabrousit či nahradit	√
Řetěz pily (A 5)	Vyčistit, naolejovat			√
Vodící kolejnice (A 4)	Kontrolovat, vyčistit, nao-lejovat	√		√
Vodící kolejnice (A 4)	Otočit		√
Olejovou automatiku	kontrolovat olejovou auto-matiku a příp. vyčistit vý-stupní kanál oleje anebo	√

Ostření řetězu pily

Nesprávně naostřený řetěz pily zvýšuje nebezpečí zpětného rázu! Při manipulaci s řetězem anebo vodící kolejnicí použijte rukavic s ochranou proti pořezání.

Ostrý řetěz zaručuje optimální řezný výkon. Dobře naostřený řetěz se bez námahy prokusuje dřevem a zanechává velké, dlouhé piliny. Řetěz pily je tupý, musíte-li řezné zařízení do dřeva tlačit a piliny jsou velmi malé. Při velmi tupém řetězu pily nevystupují již vůbec žádné piliny, nýbrž pouze prach.

• Řezné části řetězu jsou nožové články, které sestávají z řezného zubu a z nosu, ohraničujícího hloubku řezu. Výškový rozdíl těchto dvou určuje hloubku ostření.
• Při ostření řezných zubů se musí dbát na následující hodnoty:

- ostřicí úhell (30°)

- úhel čela (85°)

- hloubku ostrosti (0,65 mm)

Odchylky od udaných rozměrů řezací geometrie mohou vést ke zvýšení náchylnosti stroje ke zpět-ným rázům. Zvýšené nebezpečí úrazu!

K ostření řetězu je třeba speciálních nástrojů, které zaručují, že jsou nože nabroušeny ve správném úhlu a do správné hloubky. Pro nezkušeného uživatele řetězových pil doporučujeme, aby si řetěz pily nechal naostřit odborníkem anebo v odborné dílně. Když si troufáte provést ostření řetězu sami, obdržíte speciální nástroje v odborné prodejně.

1. Pilu vypněte a vytáhněte sít'ovou zástrčku.

2. Sejměte pilový řetěz (viz kapi- tola „Obsluha řetězové pily“). Pro nabroušení by měl být řetěz dobře napnutý, aby bylo možné nabrousit jej správně.

3. K ostření je zapotřebí kulatý pilník s průměrem 4,0 mm.

Jiné průměry poškodí řetěz a mohou vést k ohrožení při práci!

1. Bruste pouze zevnitř na venek. Ved'te pilník z vnitřní strany řezného zubu směrem ven. Nadzvedněte pilník, když jej táhnete zpět.
2. Ostřete napřed zuby na jedné straně. Poté otočte pilový řetěz a zaostřete zuby na druhé straně.
3. Řetěz je opotřebován a musí být na-hrazen novým řetězem pily, zbývají-li z řezného zubu pouze asi 4 mm.
4. Po nabroušení musí všechny řezné články být stejně dlouhé a široké.
5. Po každém 3. ostření se musí kontrolovat hloubka ostření (ohraničení hloubky), a výška se musí dopilovat za pomoci plochého pilníku. Ohraničení hloubky by mělo vůčí řeznému zubu být posunuto vzad asi o 0,65 mm. Zakulat'te ohraničení hloubky poněkud zepředu po jeho posazení vzad.

Nastavení napnutí řetězu

Nastavení napnutí řetězu je popsáno v kapitole „Montáž – Napnutí řetězu“.

CZ

Záběh nového řetězu pily

U nového řetězu se po nějaké době snižuje

jeho napětí. Proto musíte po prvních 5ti řezech, pozdějí ve větších odstupech, řetěz dopínat.

Nikdy nenasazujte nový řetěz na opotřebovaný hnací pastorek anebo na poškozenou anebo opotřebovanou vodicí kolejnici. Řetěz by mohl seskočit anebo se přetrhnout. Těžká poranění mohou být následkem.

Údržba vodicí lišty

Při manipulaci s řetězem ane- bo s vodicí lištou používejte ochranných rukavic s ochranou proti pořezání.

1. Vypněte pilu a vytáhněte síťovou zástrčku.
2. Sejměte kryt řetězového kola, řetěz pily a vodicí lištu.
3. Zkontrolujte opotrebení vodicí lišty. Odstraňte otřepy a zarovnejte vodicí plochu plochým pilníkem.
4. Vyčistěte otvory pro olej ve vodící liš-tě, aby bylo během provozu zajištěno bezporu-chové automatické mazání řetězu pily.
5. Namontujte vodící kolejnici, řetěz pily a kryt řetězového kola a napněte řetěz pily.

Při optimálním stavu otvorů pro průtok oleje a správném nastavení regulačního knoflíku oleje odstříkne pilový řetěz několik sekund po rozběhnutí automaticky trochu oleje.

Zapnutí lišty

Při manipulaci s řetězem anebo s vodicí lištou používejte ochranných rukavic s ochranou proti pořezání.

Aby se umožnilo rovnoměrné opotřebení, musí se vodicí kolejnice každých 10 pracovních hodin otočit.

1. Vypněte pilu a vytáhněte síťovou zástrčku.
2. Sejměte kryt řetězového kola, řetěz pily a vodicí lištu.
3. Otočte vodicí lištu o horizontální osu a namontujte ji a řetěz opět tak, jak je popsáno v bodě „Montáž pilového řetězu a vodicí lišty“.

Dodržujte přitom směr běhu pilového řetězu!

Směr běhu pilového řetězu

Při vyrovnání pilového řetězu (5) se orientujte podle obrázku pod krytem řetězu (8), když se list otáčí. Zobrazení směr běhu na listu se poté již neshoduje.

Skladování

• Před uskladněním přístroj vyčistěte.
• Před delšími provozními přestávkami vyprázdněte olejovou nádrž. Starý olej zlikvidujte ekologicky (viz část „Likvidace / ochrana životního prostředí“).
• Nasuňte ochranný kryt vodicí lišty.
• Skladujte zařízení na suchém místě chráněném před prachem a mimo do-sah dětí.

Odklízení a ochrana okolí

Nelijte starý olej do kanalizace anebo do odtoku vody. Odklid'te starý olej způsobem, odpovidajícím ochraně okolí – odevzdejte jej ve sběrně pro tento druh odpadu. V případě, že jednoho dne elektrickou řetězovou pilu již nebudete potřebovat anebo byla-li tak intenzivně používána, že ji budete muset nahradit novou, pak starý stroj rovněž odklid'te způsobem, odpovídajícím ochraně okolí.

Stroje nepatří do domácího odpadu.

Označené produkty není dovoleno vy-hazovat spolu s domácím odpadem. Je nutné je odevzdat na přijímacím místě pro recyklaci elektrických a elektronických přístrojů.

Díky recyklaci se snižuje spotřeba surovin a chrání se životní prostředí. Informace k likvidaci a místě nejbližšího recyklačního sběrného dvora vám poskytne odbor úklidu města nebo je najdete ve Zlatých stránkách.

Pečlivě vyprázdněte olejovou nádrž a odevzdejte elektrickou řetězovou pilu ve sběrně šrotu. Tam se použité díly z plastu a kovu patříčně roztřídí a zavedou do recyclingu. Zeptejte se k tomu v našem Service- Center.

Náhradní díly

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

V případě jakýchkoliv dalších dotazů se obrat'te na servisní středisko / „Service-Center“ (viz „Service-Center“).

Řetěz pily 91P057X....30091570

Lišta 30100420

Bio-řetězový olej 1 l....30230001

Bio-řetězový olej 5 l ..... 30230002

Náhradní pilový řetěz Oregon může být používán jen ve spojení s příslušným mečem Oregon a s přípustnou elektrickou řetězovou pilou. Hrozí nebezpečí poranění.

Záruka

Na tento přístroj poskytujeme 24 měsíční záruku. Při řemeslném použití záruka zaniká.

Ze záruky jsou vyloučeny škody vzniklé přirozeným opotřebením, přetížením nebo používáním v rozporu s určením. Určité součásti podléhají běžnému opotřebení a jsou ze záruky vyloučeny. To jsou obzvláště tyto součásti: pilový řetěz, vodicí lišta, řetězové kolo a uhlíkové kartáče, pokud nejsou reklamace z důvodu vady materiálu.

Ze záruky jsou rovněž vyloučena jakákoli poškození motoru, způsobená nesprávným palivem nebo nespráným poměrem mísitelnosti a všechna poškození stroje, pilového řetězu a vodicí lišty, způsobené nedostatečným mazáním.

Podmínkou záručních plnění je navíc dodržení intervalů údržby, uvedených v návodu k obsluze a dodržování pokynů pro čištění, údržbu a servis. Škody vzniklé v důsledku materiálových či výrobních nedostatků jsou řešeny bezplatným dodáním náhrady nebo opravou. Podmínkou je odevzdání přístroje do servisního střediska v nedemontovaném stavu s dokladem o nákupu a záruce.

Opravárenská služba

Opravy, na které se záruka nevztahuje, můžete nechat provést za poplatek v našem servisním středisku. V servisním středisku Vám rádi sestaví odhad nákladů. Můžeme přijat pouze přístroje, které byly zaslané dostatečně zabaleny a frankovány.

Riziko dopravy nese odesílatel.

Pozor: Nezasílejte vadné přístroje v žádném případě s plnou nádržkou na olej. Bezpodmínečně vyprázdněte nádržku. Případné hmotné škody (vytéká olej, když se přístroj položí na bok nebo se obrátí!) resp. poškození v důsledku požáru během přepravy, nese sám odesílatel.

Ne zdarma - objemným zbožím, expresním nebo jiným speciálním nákladem - odeslané přístroje nebudou přijaté. Likvidaci zaslaných vadných přístrojů provádíme zdarma.

Hledání závad

Problém Možná příčina Odstranění závady
Přístroj nestartuje	Zacvaknutá řetězová brzda	Zkontrolujte řetězovou brzdu, případně řetězovou brzdu uvolněte.
	Chybí síťové napětí Domovní pojistka vypíná	Zásuvku, kabel, vedení, zástrčku kontrolovat, příp. oprava elektroodborníkem Kontrola domovní pojistky, viz pokyn
	Vadný spínač/vypínač (A 13)	Oprava servisem
	Opotřebované uhlík. kartáčky	Oprava servisem
	Motor defektní Oprava servisem
Řetěz se netočí	Brzda řetězu blokuje řetěz pily (A 5)	Kontrola brzdy řetězu, příp. povolit brzdu řetězu
Špatný rezný výkon	Řetěz pily (A 5) nesprávně namontov.	Řetěz pily správně namontovat
	Tupý řetěz pily (A 5)	Naostřit rezací zuby anebo nasadit nový řetěz
	Nedostatečné napětí řetězu Zkontrolovat napětí řetězu
Pila běží ztěžka, řetěz seskakuje	Nedostatečné napětí řetězu Zkontrolovat napětí řetězu
Řetěz se zahřívá, tvoření kouře při rezáni, zbarvení ko-lejnice	Příliš málo řetězového oleje	Kontrola stavu oleje, příp. doplnit řetěz. olej, kontrolovat olejovou automatiku a příp. vyčistit výstupní kanál oleje anebo oprava servisem Překontrolujte presné nastavení oleje (regulační knoflík oleje).

Spis tresci

Wstęp......200

Przeznaczenie 201

Opis ogólny....201

Všeobecný popis....226

Objem dodávky 226

Prehl'ad 226

Popis funkcie....227

Technické údaje....227

Bezpečnostné pokyny.... 227

Obrázkové znaky na píle....228

Symboly v návode 229

Všeobecné bezpečnostné pokyny.....229

Všeobecné bezpečnostné pokyny

Bezpečnostné pokyny pre

ret'azové píly....232

Výmena vodiacej lišty 238

Techniky pílenia....238

Všeobecné pokyny....238

Stínanie stromov 239

Odvetvovanie 240

Skracovanie 241

Údržba a čistenie....241

Čistenie 242

Intervaly údržby....242

Tabul'ka intervalov údržby ...... 242

Brúsenie ret'aze 243

Nastavenie napnutia ret'aze......243

Zabehávanie novej ret'aze 244

Údržba vodiacej lišty 244

Otočenie lišty 244

Odloženie 244

Přístroj vybaltej a zkontrolujte, je-li kompletní:

• Ret'azová píla
• Lišta (vodiaca lišta)

• Ret'az píly

• Ochranný kryt lišty

• Fl'aša oleja s 180 ml „Bio-olej“
• Návod na obsluhu

Obalový materiál řádně zlikvidujte.

Prehl'ad

1 zadná rukovät'

2 viečko olejovej nádržky
3 páka reťazovej brzdy / predný chránič rúk
4 lišta (vodiaca lišta)
5 ret'az píly
6 hviezdicové vodítko ret'aze
7 upevňovacia skrutka pre kryt reťazového kolesa
8 kryt ret'azového kolesa
9 Skrutka pre reťazový rýchkloupínací systém
10 zadný chránič rúk
11 držiak kábla
12 siet'ový kábel
13 zapínač/vypínač
14 poistka vypínača

15 elektromotor

Elektrická ret'azová píla.... EKS 2240-3QT

Menovité vstupné

Napätie U....230-240 V\~, 50 Hz

Príkon P....2200 Watt

Ochranná trieda....☐

Druh ochrany IPX0

Rýchlost'ret'aze v _0 ......15,3 m/s

Hmotnost' asi 5,5 kg

Objem nádrže......asi 265 ml

Ret'az.....Oregon 91P057X

Dížka listu píly....460 mm

Dížka rezu....400 mm

Hladina akustického

Tlaku (L_pA) 94,1 dB(A); K_pA = 3 dB

Výstraha: Emisná hodnota

Výstraha:

Obrázkové znaky na píle

Ret'az píly sa netočí, ked' je ret'a-zová brzda aktivovaná. Uvol'nite brzdu ret'aze, pričom páku brzdy posuňte k prednému držadlu.

Prečítajte si a dodržujte návod na obsluhu patriaci k píle!

Používejte ochranu zraku a sluchu

Noste zásadně ochrannou helmu!

Noste rukavice, které jsou bezpečné proti pořezání!

Noste protiskluzovou bezpečnostní obuv!

Note ochranný odev!

Ret'azovú pílu používajte vždy oboma rukami

Pozor! Nebezpečenstvo spätného rázu – Pri práci s pílou dávajte pozor na jej spätný ráz.

Zaručená hladina akustického výkonu

Znak pod krytom ret'azového kolesa:

Smer chodu ret'azovej píly

Znak na páke brzdy ret'aze:

brzda ret'aze: VYP

brzda ret'aze: ZAP

Znak na skrutke pre ret'azový rýchlo- upínací systém:

uvol'nit'

upnút'

Symboly v návode

Značky nebezpečenstva s údajmi k zabráneniu poškodení zdravia osôb v dôsledku zásahu elektrickým prúdom.

Noste ochranné rukavice, aby ste zabránili rezným poraneniam!

Všeobecné bezpečnostné pokyny

Všeobecné bezpečnostné pokyny pre elektrické náradia

Pojem „elektrický nástroj“ použitý v bezpečnostných pokynoch sa vzťahuje na elektrické nástroje napájané zo siete (so siet’ovým káblom) a na elektrické nástroje napájané z akumulátora (bez siet’ového kábla).

1) Bezpečnost' pracoviska:

a) Udržujte svoj pracovný úsek čistý a dobre osvetlený. Neporiadok alebo

SK

2) Elektrická bezpečnost':

Bezpečnostné pokyny pre ret'azové píly

Ret'az píly sa netočí, ked' je ret'a-zová brzda aktivovaná.

13 Zapínač/vypínač s funkciou okamžitého zastavenia ret'aze

Pri práci s ret'azou používajte vždy ochranné rukavice a používajte len originálne diely. Pred začatím akýchkol'vek prác na re-t'azovej píle vytiahnite zástrčku zo zásuvky. Existuje nebezpe- čenstvo zranenia.

Montáž pílovej ret'aze a lišty

Akonáhle motor píly začne bežat', tečie olej k vodiacej lište.

Ret'az píly sa netočí, ked' je ret'a-zová brzda aktivovaná.

Pred začatím práce s pílou skontrolujte stav oleja a automatiku olejového mazania.

- Ret'azovú pílu zapnite a podržte ju nad svetlým podkladom. Píla sa pritom ne-smie dotýkat' zeme.

Výmena vodiacej lišty

Hned' po ukončení pílenia snímte z uší tlmiče hluku, aby ste mohli počut' tóny a varovné signály.

1. Odvetvovanie:

Odstráňte podrast okolo stromu, aby ste si zaistili l'ahký únik. Úniková cesta (1) posunutá asi o 45° by mala ležat' za plánova- ným smerom pádu stromu (2).

3. Vrubový (smerový) zárez (A):

Akonáhle začína strom padat', vytiahnite pílu z rezu, zastavte motor, ret'azovú pílu odložte a opustite pracovisko únikovou cestou.

Pojem odvetvovanie označuje odstraňovanie konárov a vetví zo zoťatého stromu.

2. Kmeň je na jednom konci podopretý:

Prepílte najskôr zdola nahor (vrchnou stranou lišty) 1/3 priemeru kmeňa, aby ste zabránili rozštiepeniu. Potom pílte zhora nadol (spodnou stranou lišty)

smerom k prvému rezu, aby ste zabránili zaseknutiu.

Údržbové a čistiace práce prevá-dzajte zásadne len ked' je motor vypnutý a zástrčka vytiahnutá zo zásuvky. Nebezpečenstvo úrazu!

Tabul'ka intervalov údržby

1. Pílu vypnite a vytiahnite zástrčku zo zásuvky.
2. Snímte kryt ret'azového kolesa, ret'az píly a vodiacu lištu.
3. Skontrolujte opotrebovanie vodiacej lišty. Odstráňte ostré hrany a vodiace plochy vyrovnajte pomocou plochého pilníka.
4. Vyčistite olejové priechody lišty, aby sa zabezpečilo bezporuchové, automatické mazanie reťaze počas prevádzky.
5. Namontujte lištu, ret'az a kryt ret'azového kolesa a napnite ret'az.

Smer chodu ret'azovej píly

Stroje nepatria do domáceho odpadu.

Pílová reťaz, lišta, reťazové koleso a uhlíkové kefy, pokial’ reklamácie nie je možné odvodit’ z chýb materiálu.

Predpokladom pre záručné výkony je na- vyše to, že boli dodržané intervaly údržby, uvedené v návode na obsluhu a že boli sledované pokyny k čisteniu, údržbe a servisu. Škody, ktoré vznikli v dôsledku chýb materiálu alebo výrobcu, sa odstránia bezplatne náhradnou dodávkou alebo opravou. Predpokladom je, že sa prístroj odovzdá spät' na naše servisné centrum v nedemontovanom stave a s dokladom o zakúpení a záruke.

Opravný servis

Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.

Zist'ovanie závad

CZ	Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, že konstrukceElektrická řetězová pilakonstrukční řady EKS 2240-3QTČíslo šarže B-46997odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • (EU) 2015/863 • 2005/88/EC
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národnínormy a ustanovení:
EN 60745-1:2009+A11:2010 • EN 60745-2-13:2009+A1:2010EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • EN 61000-3-2:2014EN 61000-3-3:2013 • IEC 62321-3-1:2013
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:Úroveň akustického výkonuzaručená: 107 dB(A)měřená: 104,8 dB(A)Použitý postup konformitního ohodnocení dle dodatku III / 2000/14/ECMísto hlášení: NB 0123 TÜV SÜD Product Service GmbH,Ridlerstraße 65, D-80339 München GermanyČíslo certifikátu výrobního vzoru M6A 17 10 38356 292
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim,Germany10.07.2020	í

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

e-mail: [e-mail]
