INSTRUKCJA OBSŁUGI EKS 2240-3QT Grizzly

Tłumaczenie oryginalnej instrukcji obsługi

PL Tłumaczenie oryginalnej instrukcji obsługi 200

Zawartość opakowania 201

Przegład....201

Opis działania 202

Dane techniczne 202

Zasady bezpieczeństwa....202

Symbole w instrukcji obsługi ..... 203

Symbole zawarte w instrukcji......204

Ogólne zasady bezpieczeństwa .... 204

Ogólne zalecenia bezpieczeństwa dla elektronarzędzi....204

Zasady bezpieczeństwa dotyczące pilarek łańcuchowych....207

Środki ostrożności przeciwko odrzutom....208

Zagrożenia ogólne 209

Dalsze zasady bezpieczeństwa ..... 209

Funkcje bezpieczeństwa......210

Montaż 210

Montaż łańcucha piły i miecza .....211

Napinanie łańcucha tnącego......211

Smarowanie łańcucha....212

Obsługa piły łańcuchowej ..... 213

Włączanie 213

Sprawdzanie hamulca łańcucha .... 213

Sprawdzanie automatycznego układu oliwienia......214

Wymiana miecza....214

Wstep

Gratulujemy zakupu nowego urządzenia. Zdecydowali się Państwo na zakup wartościowego produktu. Niniejsze urządzenie sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontroli ostatecznej. W ten sposób zapewniona jest jego sprawność.

Techniki piłowania......214

Informacje ogólne 214

Ścinanie drzew....215

Okrzesywanie 216

Przycinanie 217

Konserwacja i oczyszczanie...... 218

Oczyszczanie....218

Czasokresy konserwacyjne ..... 219

Tabela czasokresów konserwacyjnych....219

Ostrzenie łańcucha tnącego ..... 219

Regulacja naciągu łańcucha ...... 220

Docieranie nowego łańcucha piły .. 220

Konserwacja szyny napędowej.....221

Obracanie miecza 221

Przechowywanie....221

Utylizacja i ochrona środowiska naturalnego....221

Części zamienne / Akcesoria......222

Gwarancja 223

Serwis naprawczy.... 223

Poszukiwanie błędów.... 224

Tłumaczenie oryginalnej deklaracji zgodności WE ...... 254

Rysunek samorozwijający....258

Service-Center 259

Instrukcja obsługi jest częścią składową produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy się zapoznać ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko zgodnie z opisem i podanym przeznaczeniem.

Instrukcję należy przechowywać starannie, a w przypadku przekazania produktu osobom trzecim należy dostarczyć nabywcy kompletną dokumentację.

Przeznaczenie

Elektryczna piła łańcuchowa jest przeznaczona tylko do cięcia drewna. Piła nie jest przewidziana do żadnych innych zastosowań (np. przecinania murów, tworzyw sztucznych czy środków spożywczych). Piła jest przeznaczona do wykonywania prac domowych. Nie jest ona przystosowana do ciągłego używania zarobkowego. Urządzenie jest przeznaczone do używania przez osoby dorosłe. Nieletni powyżej 16 roku życia mogą używać piły tylko pod nadzorem osoby dorosłej. Producent nie odpowiada za szkody wywołane niezgodnym z przeznaczeniem stosowaniem i nieprawidłową obsługą urządzenia.

To urządzenie nie jest przeznaczone do zastosowania komercyjnego.

W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji. Ta elektryczna piła łańcuchowa jest przeznaczona do użytku tylko przez jedną osobę i tylko do cięcia drewna. Piłę łańcuchową należy trzymać prawą ręką za tylną rękojeść i lewą ręką za przednią rękojeść.

Przed użyciem piły łańcuchowej użytkownik musi przeczytać i zrozumieć wszystkie informacje i wskazówki zawarte w instrukcji obsługi. Użytkownik musi nosić stosowne środki ochrony indywidualnej.

Piłą łańcuchową można ciąć tylko drewno. Nie wolno ciąć nią materiałów takich jak np. tworzywo sztuczne, kamień, metal lub drewno zawierające ciała obce (np. gwoździe lub śruby)!

Opis ogólny

llustracje dotyczące obsługi urządzenia można znaleźć na stronach 2-4.

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest ono kompletne. Prawidłowo posegreguj i usuń materiały opakowania.

• Piła łańcuchowa
• Szyna prowadząca (miecz) (już montowane)
• Łańcuch tnący (już montowane)
• Kołczan ochronny na miecz
• Butelka z 180 ml bio-oleju
• Instrukcja obsługi

Przegład

1 Tylny uchwyt

2 Pokrywa zbiornika oleju
3 Dźwignia hamulca łańcucha i przednia osłona dłoni

4 Szyna prowadząca (miecz)

5 Lańcuch tnący

6 Gwiazda zwrotna

7 Śruba mocująca osłony koła łańcucha

8 Ostona koła łańcucha

9 Pierścień napinacza łańcucha

10 Tylna osłona dłoni

11 Uchwyt kabla

12 Kabel sieciowy

13 Włącznik-wyłącznik

14 Blokada włącznika

15 Silnik elektryczny

16 Przedni uchwyt

17 Ogranicznik pazurowy

18 Trzpień przechwytujący łańcuch

19 Kołczan ochronny na miecz

20 Butelka oleju

PL

21 Wskaźnik poziomu oleju 22 Wskaźnik minimum „MIN“ wskaźnika poziomu oleju

23 Śruba napinacza 24 Koło zębate 25 Nos

26 Przepusty olejowe

Opis działania

Pilarka łańcuchowa jest napędzana przez silnik elektryczny. Obiegowy łańcuch tnący jest prowadzony przez miecz (prowadnicę szynową).

Urządzenie jest wyposażone system szybkiego napinania łańcucha i szybko-działający hamulec łańcucha. Automatyczny układ zasilania olejem zapewnia ciągłe smarowanie łańcucha.

Do ochrony użytkownika służą różne zabezpieczenia pilarki.

Funkcje elementów urządzenia są podane w poniższym opisie.

Dane techniczne

Pilarka elektryczna ..... EKS 2240-3QT

Napięcie znamionowe wejścia U ....230-240 V\~, 50 Hz Pobór mocy P ....2200 W Klasa zabezpieczenia....[1]

Typ zabezpieczenia....IPX0 Prędkość ruchu łańcucha v _0 .....15,3 m/s Ciężar....ok. 5,5 kg Poj. zbiornika....ok. 265 ml Łańcuch....Oregon 91P057X

chromowany ząb tnący, niskoodrzutowy Miecz .....Oregon 16" DOUBLE-GUARD 160SDEA041-112364

Podziałka łańcucha .... 3/8" (9,53 mm) Grubość ogniwa prowadzącego łańcucha.... 1,3 mm

Zęby koła zębatego napedu łańcucha.....6 Długość miecza .....460 mm Długość cięcia .....400 mm Poziom ciśnienia akustycznego (L_pA) .....94,1 dB (A); K_pA = 3 dB poziom mocy akustycznej ( L_WA ) zmierzony...104,8 dB (A); K_WA = 2,49 dB gwarantowany.....107dB(A) Wibracja ( a_h ).....3,22 m/s²; K = 1,5 m/s²

Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być wykorzystywana do porównań urządzenia elektrycznego z innymi urządzeniami.

Podana wartość emisji drgań może też służyć do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Ostrzeżenie: Wartość emisji drgań może się różnić w czasie korzystania z urządzenia od podanej wartości, jest to zależne od sposobu używania urządzenia.

Proszę spróbować maksymalnie ograniczyć narażenie na wibracje. Przykładowymi sposobami zmniejszenia narażenia na wibracje jest noszenie rękawic w trakcie pracy z narzędziem i ograniczenie czasu pracy. Należy przy tym uwzględnić wszystkie elementy cyklu eksploatacji (na przykład czas, w którym elektronarzędzie jest wyłączone, oraz czas, w których jest ono wprawdzie włączone, ale pracuje bez obciążenia).

Zasady bezpieczeństwa

Ten rozdział zawiera podstawowe zasady bezpieczeństwa dotyczące pracy z elektryczną piłą łańcuchową.

Elektryczna piła łańcuchowa zalicza się do niebezpiecznych urządzeniem, które w przypadku nieprawidłowego lub lekkomyślne-go użytkowania może powodować poważne, a nawet śmiertelne obrażenia. W związku z tym w celu zapewnienia bezpieczeństwa sobie i innym zawsze przestrzegaj poniższych zasad, a w razie niepewności zasięgnij porady specjalisty.

Symbole w instrukcji obsługi

Przed rozpoczęciem pracy zapo- znaj się dokładnie z wszystkimi elementami piły. Przećwicz sposób postępowania z piłą i poproś do- świadczonego użytkownika o wyja- śnienie funkcji, sposobu działania piły oraz technik piłowania drewna.

Łańcuch piły nie obraca się, gdy jest zablokowany hamulec łańcucha. Zwolnij hamulec łańcucha, przesuwają dźwignię hamulca w stronę przedniego uchwytu.

Przeczytaj instrukcję obsługi urządzenia i zastosuj się do niej.

Nosić kask ochronny.

Nosić antypoślizgowe obuwie ochronne.

Używać odzieży ochronnej!

Noś osobiste wyposażenie ochronne. Zasadniczo noś okulary ochronne, nauszniki.

Noś odporne na przecięcie rękawi- ce. Niebezpieczeństwo skaleczenia!

Mocno trzymaj maszyną obiema dłońmi. Nigdy nie pracuj jedną ręką.

Uwaga! Odbój - podczas pracy uważaj na odboje urządzenia.

Nie wystawiaj maszyny na deszcz. Urządzenie nie może być wilgotne ani używane w wilgotnym otoczeniu.

Uwaga! W razie uszkodzenia lub przecięcia kabla sieciowego natychmiast wyjmij wtyczkę z gniazdka sieci elektrycznej.

gwarantowany poziommocy aku- stycznej

Wskaźnik minimum „MIN“ wskaźnika poziomu oleju

AUTO

STOP Hamulec łańcucha

Symbol na tabliczce znamionowej:

Długość miecza

Klasa zabezpieczenia II (podwójna izolacja)

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami do- mowymi

Symbol poniżej osłony koła łańcuchowego:

Przestrzegać kierunku biegu łańcucha. Uwaga! Przeczytać instrukcję obsługi.

PL

Symbol na mieczu:

Kierunek biegu łańcucha

Symbol na korku zbiornika oleju:

Naoliwić łańcuch piły.

Symbol na śrubie mocującej osłony koła łańcuchowego:

OTWARTY

ZAMKNIĘTY

Symbol na dźwigni hamulca łańcucha:

Hamulec łańcucha: WYŁ.

Hamulec łańcucha: ZAŁ.

Symbol na śrubie systemu szybkiego napinania łańcucha:

luzowanie

naprężanie

Symbole zawarte w instrukcji

Znaki niebezpieczeństwa z informacjami dot. zapobiegania wypadkom.

Znak zagrożenia z informacja- mi dotyczącymi zapobiegania szkodom osobowym na skutek porażenia prądem elektrycznym.

Znaki nakazowe z informacjami dot. zapobiegania wypadkom.

Noś rękawice ochronne, aby unik- nąć skaleczenia!

Wskazówki zawierające informacje dot. lepszego użytkowania urządzenia.

Ogólne zasady bezpieczeństwa

Przed rozpoczęciem pracy elektryczną piłą łańcuchową zapoznaj się dokładnie z wszystkimi jej elementami. Proszę przećwiczyć obchodzenie się z piłą (przycinanie na długość drewna okrągłego na każde do piłowania) i zlecić wyjaśnienie sobie przez doświadczonego użytkownika lub specjalistę działania, sposobu oddziaływania, technik piłowania i osobistego wyposażenia ochronnego.

Podczas wycinania drzew należy przestrzegać zasad ochrony przez hałasem i lokalnych przepisów prawa. Przepisy lokalne mogą wymagać przeprowadzenia testu kwalifikacyjnego. Proszę zapytać o to w najbliższym nadleśnictwie.

Uwaga! W trakcie stosowania elektronarzędzi należy zapewnić następujące podstawowe środki bezpieczeństwa w celu ochrony przed porażeniem prądem elektrycznym, obrażeniami ciała i pożarem: Niebezpieczeństwo obrażeń ciała.

Ogólne zalecenia bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE! Przeczytaj wszystkie zasady i instrukcje bezpieczeństwa. Niedokładne przestrzeganie zasad i instrukcji bezpieczeństwa może spowodo-

wać porażenie prądem, pożar i/lub inne ciężkie zranienia.

Zachowaj wszystkie zasady bezpieczeństwa i instrukcje na przyszłość. Użyte w zasadach bezpieczeństwa pojęcie „narzędzie elektryczne“ dotyczy narzędzi elektrycznych zasilanych prądem sieciowym (za kablem sieciowym) oraz narzędzi elektrycznych zasilanych z baterii (bez kabla sieciowego).

1) Bezpieczeństwo miejsca pracy
a) Zapewnij porządek i wystarczające oświetlenie w miejscu pracy. Nieporządek lub nieoświetlone miejsce pracy może spowodować wypadek.
b) Nie pracuj pilarką elektryczną w atmosferze potencjalnie wybuchowej, w której znajdują się palne ciecze, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.
c) Trzymaj od dzieci i innych ludzi w bezpiecznej odległości podczas używania pilarki elektrycznej. Od-wrócenie uwagi może spowodować utratę kontroli nad urządzeniem.
2) Bezpieczeństwo elektryczne:
a) Wtyczka pilarki elektrycznej musi pasować do gniazdka. Wtyczki nie można w żaden sposób modyfiko-wać. Nie używaj adapterów wtyczek razem z narzędziami elektrycznymi posiadającymi zestyk ochronny (uziemiający). Nienaruszone wtyczki i dopasowane gniazdka zmniejszają ryzyko porażenia prądem.
b) Unikaj dotykania uziemionych powierzchni, takich jak rury, kaloryfery, piecyki, kuchenki, lodówki. Gdy

Twoje ciało jest uziemione, ryzyko porażenia prądem jest większe.

c) Trzymaj pilarkę elektryczną z da- leka od deszczu i wilgoci/wody. Dostanie się wody do wnętrza urzą- dzenia elektrycznego zwiększa ryzyko porażenia prądem.
d) Nie używaj kabla do przenoszenia pilarki elektrycznej, do jej zawieszania ani do wyciągania wtyczki z gniazdka. Chroń kabel przed gorącem, olejem, ostrymi krawędziami i ruchomymi częściami urządzenia. Uszkodzone i splątane kable zwiększają ryzyko porażenia prądem.
e) Pracując pilarką elektryczną na dworze, używaj tylko przedłużaczy dopuszczonych do używania na dworze. Używanie przedłużacza przystosowanego do używania na dworze zmniejsza ryzyko porażenia prądem.
f) Jeżeli nie da się uniknąć użycia pilarki elektrycznej w mokrym oto- czeniu, zastosuj RCD (Residual Current Device). Używanie RCD zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osób:
a) Zachowuj uwagę, uważaj na to, co robisz i pracuj pilarką elektryczną rozsądnie. Nie używaj pilarki elektrycznej, jeżeli jesteś zmęczony albo jeżeli pod wpływem narkotyków, alkoholu albo leków. Chwila nieuwagi podczas używania pilarki elektrycznej może doprowadzić do poważnych zranień.
b) Używać sprzętu ochrony osobistej i zawsze – okularów ochronnych. Używanie sprzętu ochrony osobistej, takiego jak obuwie ochronne, przeciwpoślizgowe obuwie ochronne, kask ochronny czy sprzęt do

PL

ochrony słuchu zmniejsza ryzyko odniesienia obrażeń.

c) Unikaj przypadkowego uruchomienia narzędzia. Przed podłączeniem pilarki elektrycznej do źródła zasilania i/lub baterii, przed jej podniesieniem i przeniesieniem upewnij się, że jest ona wyłączona.
d) Przed włączeniem pilarki elektrycznej usuń przyrządy nastawcze i klucze do śrub. Narzędzie lub klucz znajdujący się w obrotowej części urządzenia może spowodować zranienie.
e) Unikaj anormalnych pozycji ciała. Zapewnij sobie stabilną pozycję i zawsze zachowuj równowagę ciała. Dzięki temu możliwe będzie zachowanie lepszej kontroli nad pilarką elektryczną w nieoczekiwanych sytuacjach.
f) Noś odpowiednie ubranie. Nie zakładaj obszernych, luźnych ubrań ani ozdób. Trzymaj włosy, części ubrania i rękawice z daleka od ruchomych części. Luźne ubranie, ozdoby lub długie włosy mogą zostać pochwycone lub wkręcone przez ru-chome części.
g) Jeżeli urządzenie posiada możliwościć zamontowania systemu odpylania upewnij się, czy system ten jest prawidłowo podłączony i używany. Używanie systemu odpylania może zmniejszać zagrożenia związane z narażeniem na pył.
4) Używanie i obsługa pilarki elektrycznej:
a) Nie przeciążaj urządzenia. Do każdej pracy używaj właściwego narzędzia elektrycznego. Pasującym narzędziem elektrycznym można

pracować lepiej i bezpieczniej w podanym zakresie mocy.

b) Nigdy nie używaj narzędzia elektrycznego z uszkodzonym wyłącznikiem. Narzędzie elektryczne, którego nie można włączyć i wyłączyć, jest niebezpieczne i wymaga naprawy.
c) Przed rozpoczęciem ustawiania urządzenia, wymiany akcesoriów oraz przed odłożeniem urządzenia wyciągnij wtyczkę z gniazdka. Ten środek ostrożności uniemożliwi przypadkowe uruchomienie pilarki elektrycznej.
d) Przechowuj nieużywaną pilarkę elektryczną w niedostępnym dla dzieci miejscu. Nie pozwalaj używać urządzenia osobom, które nie są z nim obeznane i które nie przeczytały tych wskazówek. Narzędzia elektryczne są niebezpieczne, jeżeli używają ich niedoświadczone osoby.
e) Starannie pielęgnuj pilarkę elektryczną. Sprawdzaj, czy ruchome części prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane lub inaczej uszkodzone i czy prawidłowe działanie pilarki elektrycznej nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane narzędzia elektryczne.
f) Narzędzia tnące muszą być zawsze ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.
g) Używaj pilarki elektrycznej, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy. Używanie pilarki elektrycznej do celów niezgodnych z ich

przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

5) Serwis:

a) Zlecaj naprawy narzędzia elektrycznego tylko wykwalifikowanemu personelowi i tylko z użyciem oryginalnych części zamiennych. Pozwoli to zachować bezpieczeństwo użytkowania narzędzia elektrycznego.

Zasady bezpieczeństwa dotyczące pilarek łańcuchowych

• Trzymaj wszystkie części ciała w bezpiecznej odległości pracującego łańcucha pilarki. Przed uruchomie-niem pilarki upewnij się, że łańcuch nie dotyka żadnych przedmiotów. Chwila nieuwagi w czasie pracy z pilarką może doprowadzić do pochwycenia ubrania lub części ciała przez łańcuch.
• Zawsze mocno trzymaj pilarkę prawą ręką za tylny i lewą ręką za przedni uchwyt. Trzymanie pilarki w odwrotny sposób zwiększa ryzyko zranień i jest niedozwolone.
• Elektronarzędzie należy obsługiwać, trzymając je wyłącznie za izolowaną rękojeść, gdyż łańcuch pilarki może natrafić na ukryte przewody elektryczne lub na własny przewód sieciowy. W wyniku kontaktu łańcucha z przewodem będącym pod napięciem, może dojść do przekazania napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.
• Nosić okulary ochronne i sprzęt do ochrony słuchu. Pozostały sprzęt ochrony osobistej, chroniący gło-

wę, ręce, nogi i stopy – zgodnie z przepisami. Dopasowana odzież ochronna zmniejsza ryzyko zranienia przez lecące wióry i przypadkowe do- tknięcie łańcucha tnącego.

• Nie pracuj z pilarką na drzewie. Praca z pilarką łańcuchową na drzewie grozi zranieniem.
• Zawsze zachowuj stabilną pozycję ciała i używaj pilarki łańcuchowej tylko stojąc na stabilnym, pewnym i równym podłożu. Śliskie podłoże lub niestabilna pozycja, np. na drabinie, mogą spowodować utratę równowagi lub kontroli nad pilarką.
• Przepiłowując naprężoną gałącz licz się z możliwością jej odskoczenia. Gdy przestanie działać siła naprężająca włókna drewna, odskakująca gałącz może trafić osobę obsługującą pilarkę i/lub wyrwać pilarkę spod kontroli.
• Zachowuj szczególną ostrożność przy piłowaniu poszycia i młodych drzew. Pilarka może pochwycić cienkie gałęzie i wyrzucić je w stronę osoby obsługującej albo spowodować utratę równowagi.
• Przenoś pilarkę wyłączoną, za przedni uchwyt, za łańcuchem tnącym odwróconym od ciała. Przy transportowaniu i przechowywaniu pilarki zawsze zakładaj pokrowiec. Uważne obchodzenie się z pilarką łańcuchową zmniejsza prawdopodobieństwo przypadkowego dotknięcia pracującego łańcucha.
• Stosuj się do instrukcji smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo naprężony lub nasmarowany łańcuch może się zerwać lub zwiększać ryzyko odrzutu.
• Dbaj o to, by uchwyty były suche, czyste i nie były zanieczyszczone

PL

olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

- Piłuj tylko drzewo. Nie używaj pilarki łańcuchowej do celów, do których nie jest ona przeznaczona - przykład: Nie używaj pilarki łańcuchowej do piłowania tworzyw sztucznych, murów ani materiałów budowlanych nie wykonanych z drewna. Używanie pilarki łańcuchowej do celów niezgodnych z jej przeznaczeniem może stwarzać niebezpieczne sytuacje.

Środki ostrożności przeciwko odrzutom

Uwaga odrzut! Uwaga - podczas pracy uważaj na odrzuty maszy- ny. Niebezpieczeństwo zranienia. Odrzutów możesz unikać przez za- chowanie ostrożności i stosowanie prawidłowej techniki piłowania.

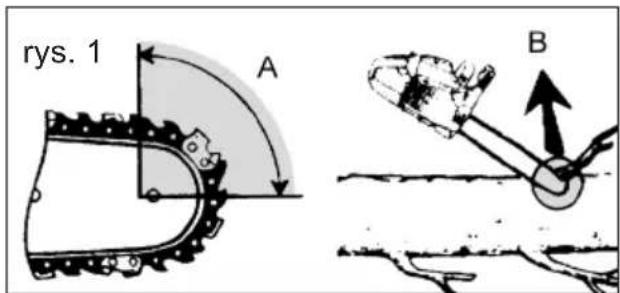

rys. 1 A B

• Odrzut może wystąpić, gdy czubek prowadnicy łańcucha tnącego zetknie się z jakimś przedmiotem lub gdy drewno wygnie się i spowoduje zablo-kowanie pilarki łańcuchowej w trakcie cięcia (p. zdjęcie 1/rys. B).
• Kontakt z czubkiem szyny prowadzącej może niekiedy powodować nie-oczekiwaną reakcję i ruch skierowany do tyłu, w trakcie którego prowadnica łańcucha jest odrzucana do góry w

kierunku osoby obsługującej pilarkę (p. zdjęcie 1/rys. A).

• Zablokowanie pilarki łańcuchowej na górnej krawędzi prowadnicy łańcucha może gwałtownie odrzucić prowadnicę w stronę osoby obsługującej.
• Wskutek każdej z tych reakcji osoba obsługująca może stracić kontrolę nad pilarką i doznać ciężkiego zranienia. Nie polegaj tylko na zabezpieczeniach zainstalowanych w pilarce łańcuchowej. Jako użytkownik pilarki łańcuchowej stosuj różne środki ostrożności chroniące przed wypadkami i zranieniami podczas pracy.

Odrzut jest następstwem nieprawidłowego lub błędnego używania narzędzia elektrycznego. Odrzutom można zapobiegać stosując odpowiednie, opisane niżej środki ostrożności:

• Trzymaj pilarkę obiema dłońmi, przy czym kciuk i palce muszą obejmować uchwyty pilarki. Ustaw ciało i ramiona w takiej pozycji, w której możesz zamortyzować siłę odrzutu. Stosując odpowiednie środki ostrożności osoba obsługująca może opanować siłę odrzutu. Nigdy nie puszczaj pilarki.
• Unikaj anormalnych pozycji ciała i nie piłuj przedmiotów powyżej wysokości ramion. Pozwoli to uniknąć przypadkowego zetknięcia z czubkiem prowadnicy łańcucha i zapewni lepszą kontrolę nad pilarką łańcuchową w nieoczekiwanych sytuacjach.
• Zawsze stosuj zalecane przez producenta prowadnice zamienne i łańcuchy tnące. Nieprawidłowe prowadnice i łańcuchy tnące mogą spowodować zerwanie łańcucha i/lub odrzut.

- Stosuj się do instrukcji producenta dotyczących ostrzenia i konserwacji pilarki łańcuchowej. Za nisko ustawione ograniczniki głębokości zwiększają skłonność do odrzutów.

Zagrożenia ogólne

Nawet przy przepisowej obsłudze urządzenia elektrycznego występują tzw. zagrożenia ogólne. W związku z konstrukcją i sposobem pracy urządzenia elektrycznego mogą występować następujące zagrożenia ogólne:

a) Skaleczenia i rany cięte.
b) Uszkodzenia słuchu w razie nieko- rzystania z odpowiednich elementów ochrony słuchu.
c) Szkody na zdrowiu będące skutkiem działania wibracji na rękę i ramię, jeżeli urządzenie jest używane przez długi czas lub nie jest odpowiednio prowadzone i przepisowo konserwowane.

Ostrzeżenie! To urządzenie elektryczne wytwarza w czasie pracy pole elektromagnetyczne. Pole to może w określonych warunkach wpływać na aktywne lub pasywne implantaty medyczne. Aby zmniejszyć niebezpieczeństwo doznania poważnych lub śmiertelnych obrażeń, zalecamy osobom posiadającym implantaty medyczne skonsultowanie się z lekarzem i producentem implantatu przed rozpoczęciem obsługiwania maszyny.

Dalsze zasady bezpieczeństwa

- Jeżeli kabel zasilający tego urządzenia jest uszkodzony, musi on zostać wymieniony przez producenta lub jego serwis albo osobę posiadającą podob-

ne kwalifikacje - tylko w ten sposób można zapewnić bezpieczeństwo urządzenia.

• W przypadku konieczności wymiany przewodu przyłączeniowego, zalecamy zlecenie wymiany przewodu producentowi lub jego przedstawicielowi (np. autoryzowany warsztat serwisowy, dział obsługi klienta itd.)
• Prowadź przewód sieciowy tak, by podczas piłowania nie został pochwycony przez gałęzie i podobne przedmioty.
• Stosuj wyłącznik RCD (Residual Current Device) o wartości prądu wyzwałającego 30 mA lub mniej.
• Proszę stosować się ściśle do instrukcji konserwacji, kontroli i zaleceń serwisowych zawartych w tej instrukcji obsługi.

Jeżeli w instrukcji obsługi nie podano inaczej, uszkodzone elementy zabezpieczające i części muszą zostać prawidłowo naprawione lub wymienione przez nasze centrum serwisowe.

- Zaleca się, aby osoba używająca urządzenia po raz pierwszy poćwiczyła przynajmniej cięcie okrąglaków na koźle do piłowania lub stojaku.

- Używaj tylko dopuszczonych kabli zasilających typu H05RN-F, o długości maksymalnej 75 m, przeznaczonych do użytku na zewnątrz. Przekrój licy kabla zasilającego musi wynosić co najmniej 2,5 mm². Przed użyciem zawsze całkowicie odwiń kabel z bębna. Sprawdź kabel zasilający pod kątem uszkodzeń.

- Ostrzeżenie! To elektronarzędzie wytwarza w trakcie pracy pole elektromagnetyczne. Pole to może w określonych okolicznościach zakłócać aktywnie lub pasywnie pracę implantów medycznych. Aby zmniejszyć

PL

niebezpieczeństwo poważnych lub śmiertelnych obrażeń ciała, przed przystąpieniem do obsługi maszyny przez osoby z implantami medycznymi zalecamy skonsultowanie się z lekarzem i producentem implantu.

- Podczas cięcia na zboczu zawsze stój powyżej pnia drzewa. Aby zachować pełną kontrolę w momencie „przepiłowania”, zmniejsz nacisk pod koniec cięcia, nie tracąc mocnego trzymania za uchwyty elektrycznej piły łańcuchowej. Zapewnij, aby łańcuch piły nie dotykał podłoża. Po zakończeniu cięcia i przed wyjęciem piły poczekaj, aż elektryczna piła łańcuchowa zatrzyma się. Zawsze wyłączaj silnik elektrycznej piły łańcuchowej, zanim przejdziesz od drzewa do drzewa.

- Usuń z drzewa zanieczyszczenia, kamienie, lużną korę, igły, klamry i druty.

- Stosuj się ściśle do instrukcji konserwacji, kontroli i zaleceń serwisowych zawartych w tej instrukcji obsługi. Jeżeli w instrukcji obsługi nie podano inaczej, naprawy lub wymianę uszkodzonych elementów bezpieczeństwa i części należy zlecać w naszym centrum serwisowym.

Funkcje bezpieczeństwa

1 Tylny uchwyt z osłoną dłoni (10) chroni dłoń przed konarami i gałęźmi oraz przed odbitym łańcuchem.

3 Dźwignia hamulca łańcucha i osło- na dłoni

Element zabezpieczający, który na- tychmiast zatrzymuje łańcuch w przy- padku odboju; dźwignię można też uruchamiać ręcznie, chroni ona lewą dłoń użytkownika, jeżeli ześlizgnie się ona z przedniego uchwytu.

Łańcuch piły nie obraca się, gdy jest zablokowany hamulec łańcucha.

5 Niskoodbojowy łańcuch piły

pomaga w amortyzowaniu odbojów przy pomocy specjalnie zaprojektowanych elementów zabezpieczających.

17 Ogranicznik pazurowy

zwiększa stabilność przy wykonywa- niu cięć pionowych i ułatwia piłowanie

15 Silnik elektryczny

jest ze względów bezpieczeństwa podwójnie izolowany

13 Włącznik-wyłącznik z hamulcem

łańcucha o natychmiastowym działaniu

Po zwolnieniu włącznika-wyłącznika urządzenie natychmiast się wyłącza.

14 Blokada włącznika

musi być odblokowana, aby było możliwe włączenie urządzenia.

18 Trzpień amortyzujący łańcucha

redukuje niebezpieczeństwo zranienia w przypadku zerwania lub pęknięcia łańcucha

Montaż

Podczas pracy piłą zawsze noś rękawice ochronne i stosuj tylko oryginalne części. Przed każdą czynnością przy pile łańcuchowej wyciągnij wtyczkę z gniazdka sieciowego. Istnieje niebezpieczeństwo doznania obrażeń.

Przed uruchomieniem elektrycznej piły łańcuchowej należy:

• w razie potrzeby zamontować miecz, łańcuch piły i osłonę łańcucha,
• naprężyć łańcuch piły,
• wlać olej do smarowania łańcuchów,
• sprawdzić działanie hamulca łańcucha i automatycznego układu smarowania.

Montaż łańcucha piły i miecza

1. Położyć urządzenie na płaskiej powierzchni.
2. Obrócić śrubę mocującą (7) w lewo ( ). abruomożliwić zdjęcie osłony koła łańcuchowego (8).
3. Rozłoż łańcuch tnący w kształcie pętli w taki sposób, by krawędzie tnące były ułożone zgodnie z kierunkiem ruchu wskazówek zegara.
4. Włóż łańcuch tnący (5) do rowka w mieczu. Aby zamontować miecz (4), trzymaj go pod kątem ok. 45 stopni do góry, co ułatw i założenie łańcucha tnącego (5) na koło zębate (24).
5. Założ miecz (4) i łańcuch (5) na sworzeń szyny (23). Miecz jest prawidłowo osadzony, gdy nosek z prawej strony pod sworzniem (23) znajduje się w dolnym, okrągłym wgłębieniu miecza. Zwisanie łańcucha (5) jest efektem normalnym.
6. Napręż wstępnie łańcuch piły (5) obracając śrubę systemu szybkiego napinania łańcucha (9) w prawo.
7. Założ osłonę koła łańcuchowego (8). W tym celu należy najpierw wsunąć zaczep osłony do pasującego do niego wyżlobienia w urządzeniu (25). Dokręć śrubę mocującą (7).

Uwaga: piła może wydzielać nie- wielkie ilości oleju, zobacz Zasady bezpieczeństwa.

Proszę pamiętać, że po użyciu w elektrycznej pile łańcuchowej odbywa się jeszcze proces smarowania i że może z niej wyciekać olej, jeśli położymy ją na boku lub na głowicy. To jest normalne zjawisko, uwarunkowane przez otwór wentylacyjny na górnej krawędzi zbiornika i nie stanowi podstawy do reklamacji. Ponieważ każda elektryczna piła łańcuchowa jest podczas produkcji sprawdzana i testowana z użyciem oleju, mimo opróżnienia w zbiorniku może pozostać niewielka ilość oleju, który podczas transportu może lekko zabrudzić obudowę. Proszę oczyścić obudowę szmatką.

Przed wymianą łańcucha oczyścić wpust prowadnicy szynowej, ponieważ w przypadku występujących zanieczyszczeń łańcuch może wyskoczyć z szyny. Osady zanieczyszczeń mogą także wchłaniać olej smarowy. Skutkiem tego jest brak lub niedostateczne przenikanie oleju smarowego do spodniej strony szyny i obniżenie skuteczności smarowania.

Napinanie łańcucha tnącego

Regularne napinanie łańcucha poprawia bezpieczeństwo użytkownika i obniża lub zapobiega zużyciu i uszkodzeniu łańcucha. Zalecamy użytkownikowi kontrołowanie stanu naprężenia łańcucha przed każdym rozpoczęcie pracy i w odstępach co 10 minut i w razie potrzeby jego skorygowanie.

Podczas pracy z piłą łańcuch nagrzewa się i wskutek tego ulega wydłużeniu. Takie wydłużanie ma miejsce w szczególności w przypadku nowych łańcuchów.

Łańcucha nie należy napinać ani wymieniać, gdy jest nagrzany, ponieważ po schłodzeniu ulegnie on ponownemu skróceniu. Nieprzestrzeganie tej wskazówki może być przyczyną uszkodzenia prowadnicy szynowej lub silnika przez zbyt mocno naprężony łańcuch. Stan naprężenia i nasmarowania łańcucha ma znaczny wpływ na jego trwałość.

PL

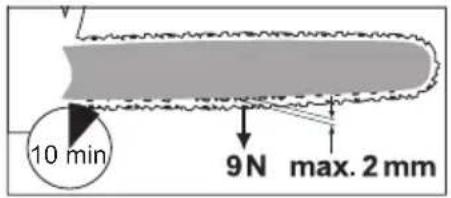

Łańcuch jest prawidłowo napięty, jeżeli nie zwisa z dolnej strony szyny prowadzącej i daje się całkowicie przeciągnąć dookoła dłonią w rękawicy. Przy działaniu na łańcuch piły siłą 9 N (ok. 1 kg) odstęp między łańcuchem piły a szyną prowadzącą nie może być większy niż 2 mm

10 min 9N max. 2 mm

B

1. Upewnij się, czy hamulec łań-cucha jest zwolniony, tzn. czy dźwignia hamulca łańcucha jest dociśnięta do przedniego uchwy-tu (16).

2. Poluzuj śrubę mocującą (7)

1. W celu naciągnięcia łańcucha piły obróć śrubę (9) systemu szybkiego napinania łańcucha w prawo.

W celu poluzowania naprężenia obróć śrubę (9) w lewo.

1. Ponownie dokręć śrubę mocują- cą (7) ().

i

W przypadku nowego łańcucha tnącego naciąg łańcucha należy wyregulować po najwyżej 5 cięciach.

Smarowanie łańcucha

i

Szyna prowadząca i łańcuch nie mogą być nigdy pozbawione oleju. Jeżeli piła łańcuchowa jest eksploa- towana ze zbyt małą ilością oleju, redukuje to wydajność cięcia i żywotność eksploatacyjną łańcucha tnącego, ponieważ łańcuch szybciej się stępia. Zbyt małą ilość oleju można rozpoznać po wydzie-

laniu dymu i przebarwieniu szyny prowadzącej.

Piła łańcuchowa jest wyposażona w automatyczny układ oliwienia, zasilający szynę i łańcuch olejem.

Wlewanie oleju łańcuchowego:

• Regularnie kontrolować wskaźnik poziomu oleju (C 21), po osiągnięciu wskaźnika minimum „MIN“ (C 22) na wskaźniku poziomu oleju uzupełnić olej. Zbiornik oleju mieści ok. 250 ml oleju.
• Stosuj olej biologiczny firmy Grizzly, zawierający dodatki zmniejszające tarcie i stopień zużycia oraz nie szkodzący układowi pompy. Możesz go zamówić w naszym Centrum Serwisowym.
• Jeżeli olej bio-olej Grizzly nie jest dostępny, zastosuj olej do smarowania łańcuchów zawierający małą ilość dodatków lepkościowych.
• Przed dłuższą przerwą w pracy należy opróżnić zbiornik oleju (po 6-8 tygodniach).

C

1. Odkręć pokrywę zbiornika oleju (2) i wlej olej łańcuchowy do zbiornika.

2. Wytrzyj ewentualne rozlane resztki oleju i zamknij pokrywę zbiornika.

!

Przed rozpoczęciem nalewania oleju należy zawsze urządzenie wyłączyć i ostudzić silnik. Rozlanie oleju grozi pożarem.

Obstuga piły łańcuchowej

Piłę łańcuchową można włącać dopiero po prawidłowym zamonto-waniu szyny prowadzącej, łańcucha piły i osłony koła łańcuchowego. Uważaj, aby napięcie sieciowe było zgodne z danymi podanymi na tab-liczce znamionowej urządzenia. Przy włączaniu piły uważaj, czy stoisz w pewnej, stabilnej pozycji. Przed uruchomieniem piły upewnij się, że nie dotyka ona żadnych przedmiotów.

Uwaga: piła może wydzielać nie- wielkie ilości oleju, zobacz „Montaż łańcucha piły i miecza”.

Włączanie

1. Przed włączeniem piły sprawdź, czy w zbiorniku znajduje się dostateczna ilość oleju łańcuchowego, w razie potrzeby uzupełnij olej (zob. rozdział Uruchamianie).
2. Utwórz pętlę z końca kabla przedłużacza i zawieś je w zaczepie odciążającym (11) tylnego uchwytu (1).
3. Przyłącz piłę do źródła napięcia elektrycznego.
4. Zwolnij hamulec łańcucha (3), przesuwając dźwignię hamulca w stronę przedniego uchwytu (16).
5. Dobrze chwyć piłę łańcuchową oburącz, trzymając prawą dłonią za tylny (1) i lewą dłonią za przedni uchwyt (16). Kciuk i palce muszą mocno obejmować uchwyty.
6. Aby włączyć piłę, zwolnij prawym kciukiem blokadę przeciwwłączeniową (14), a następnie przyciśnij włącznik-wyłącznik (13), piła elektryczna zaczyna pracować z najwyższą pręd-

kością. Zwolnij blokadę przeciwwłączeniową.

1. Piła wyłącza się po zwolnieniu włącznika-wyłącznika. Włączenie piły w taki sposób, by pracowała ona ciągle, nie jest możliwe.

Sprawdzanie hamulca łańcucha

Łańcuch piły nie obraca się, gdy jest zablokowany hamulec łańcucha.

1. Położ elektryczną piłę łańcuchową na twardym, równym podłożu. Piła nie może dotykać żadnych przedmiotów.
2. Przyłącz piłę do źródła napięcia elektrycznego.
3. Zwolnij hamulec łańcucha (3), przesuwając dźwignię hamulca w stronę przedniego uchwytu (16).
4. Dobrze chwyć piłę łańcuchową oburącz, trzymając prawą dłonią za tylny (1) i lewą dłonią za przedni uchwyt (16). Kciuk i palce muszą mocno obejmować uchwyty.
5. Włącz elektryczną piłę łańcuchową.
6. Przy pracującym silniku naciśnij lewą dłonią dźwignię hamulca łańcucha (3). Odsunąć dźwignię hamulca łańcucha /przednią osłonę dłoni (3) od uchwytu przedniego (16). łańcuch powinien się nagle zatrzymać.
7. Eżeli hamulec łańcucha zadział prawidłowo, zwolnij włącznik-wyłącznik i zwolnij hamulec łańcucha.

Jeżeli hamulec łańcucha nie działa prawidłowo, elektrycznej piły łańcuchowej nie wolno używać. Istnieje niebezpieczeństwo zranienia ze względu na zatrzymujący się łańcuch. Zleć na-

prawę pilarki naszemu Centrum Serwisowemu.

Sprawdzanie automatycznego układu oliwienia

Przed rozpoczęciem pracy sprawdź poziom oleju i automatyczny układ oliwienia.

- Włącz piłę łańcuchową i przytrzymaj ją nad podłożem o jasnej barwie. Piła nie może przy tym dotykać podłoża.

Jeżeli na podłożu pokaże się ślad oleju, oznacza to, że piła pracuje nienagannie.

Jeśli nie widać śladu oleju, oczy- ścić ewentualnie przepust oleju lub oddać piłę do naprawy w naszym punkcie serwisowym.

Oczyć przepusty olejowe szyny prowadzącej, aby zapewnić prawidłowe, automatyczne oliwienie łańcucha tnącego podczas pracy piły. W tym celu posłużyć się pędzlem lub szmatką, aby wytrzeć pozostałości z przepustu oleju.

Wymiana miecza

1. Wyłącz pilarkę i wyjmij wtyczkę kabla prądowego z gniazdka.
2. Położ pilarkę na płaskiej powierzchni.
3. Obróć śrubę mocującą (7) i śrubę systemu szybkiego napinania łańcucha (9) w lewo (1) aby poluzować naprężenie łańcucha i zdjąć osłonę koła łańcuchowego (8).

4. Zdejmij miecz i łańcuch tnący. Aby zdemontować miecz (4), trzymaj go pod kątem ok. 45 stopni do góry, co ułatw i zdjęcie łańcucha tnącego (5) z zębnika (24).

5. Wymień miecz i zamontuj miecz oraz łańcuch zgodnie z opisem w rozdziale „Montaż łańcucha piły i miecza”.

Techniki piłowania

Informacje ogólne

• Lepszą kontrolę nad urządzeniem zachowasz, piłując dolną stronę szyny prowadzącej (łańcuch ciągnie), a nie górną stronę szyny prowadzącej (łańcuch pcha).
• Podczas piłowania i po przepiłowaniu drewna nim piła nie może dotykać podłoża ani żadnych przedmiotów.
• Uważaj, by pilarka nie zakleszczała się w wycięciu. Pień drzewa nie może pękać ani się rozłupywać.
• Przestrzegaj też zasad zapobiegania odbojom (zobacz Zasady bezpieczeństwa).
• Podczas cięcia na zboczu zawsze stój powyżej pnia drzewa. Aby zachować pełną kontrolę w momencie „przepiłowania”, zmniejsz nacisk pod koniec cięcia, nie tracąc mocnego trzymania za uchwyty elektrycznej piły łańcuchowej. Zapewnij, aby łańcuch piły nie dotykał podłoża. Po zakończeniu cięcia i przed wyjęciem piły poczekaj, aż elektryczna piła łańcuchowa zatrzyma się. Zawsze wyłączaj silnik elektrycznej piły łańcuchowej, zanim przejdziesz od drzewa do drzewa.
• Podczas cięcia na zboczu zawsze stój powyżej pnia drzewa. Aby zachować pełną kontrolę w momencie „przepiłowania”, zmniejsz nacisk pod koniec cięcia, nie tracąc mocnego trzymania za uchwyty elektrycznej piły łańcuchowej. Zapewnij, aby łańcuch piły nie dotykał podłoża. Po zakończeniu cięcia i przed wyjęciem piły pocze-

kaj, aż elektryczna piła łańcuchowa zatrzyma się. Zawsze wyłączaj silnik elektrycznej piły łańcuchowej, zanim przejdziesz od drzewa do drzewa.

Jeżeli piła się zaklinuje, nie podejmuj prób wyciągnięcia jej siłą. Niebezpie-czeństwo zranienia. Wyłącz silnik piły i użyj dźwigni albo klina, wyjąć piłę.

Ścinanie drzew

Do ścinania drzew wymagane jest duże doświadczenie. Ścinaj drzewa tylko wtedy, jeżeli potra-fisz obchodzić się pewnie z elektryczną piłą łańcuchową. Pod żadnym pozorem nie używaj elektrycznej piły łańcuchowej, jeżeli czujesz się niepewnie.

Ze względów bezpieczeństwa odradzamy niedoświadczonym użytkownikom ścinanie pni drzew piłą o długości szyny prowadzącej mniejszej od średnicy pnia.

• Uważaj, by w pobliżu stanowiska pracy nie przebywali ludzie ani zwierzęta. Odstęp bezpieczeństwa między ścinanym drzewem a najbliższym stanowiskiem pracy musi wynosić 2 i 12 długości drzewa.
• Zwróć uwagę na kierunek powalania drzewa:

Użytkownik musi mieć możliwość bezpiecznego poruszania się w pobliżu powalonego drzewa, aby móc łatwo skrócić i okrzesać drzewo. Unikaj sytuacji, w której spadające drzewo może zaczepić się o inne drzewo. Zwróć uwagę na naturalny kierunek upadania drzewa, który zależy od na-

chylenia i krzywizny drzewa, kierunku wiatru, położenia większych gałęzi i liczby gałęzi.

- Podczas piłowania na zboczu operator piły łańcuchowej powinien znajdować się w miejscu położonym powyżej powalanego drzewa, ponieważ po powaleniu drzewo stoczy lub ześlizgnie się prawdopodobnie w dół.

- Małe drzewa o średnicy od 15 do 18 cm można z reguły ścinać przy pomo-cy jednego cięcia.

- W przypadku drzew o większych średnicach należy wykonać nacięcia karbowe i cięcie łamiące (patrz niżej P).

Nie ścinaj drzew podczas silnego lub zmiennego wiatru, jeżeli istnieje mo-żliwość uszkodzenia mienia lub jeże- li drzewo mogłoby upaść na przewody. Podczas powalania drzew należy dopilnować, by inne osoby nie zostały narażone na niebezpieczeństwo, by nie uszkodzić linii energetycznych i nie wyrządzić innych szkód materialnych. Jeżeli drzewo wejdzie w kontakt z linią energetyczną, należy natychmiast powiadomić lokalny zakład energetyczny.

Po zakończeniu piłowania podnieś nauszniki, aby móc słyszeć dźwięki i sygnały ostrzegawcze.

1. Okrzesywanie:

Usuwaj zwisające na dół gałęzie, zaczynają piłowanie powyżej gałęzi. Nigdy nie okrzesuj drzew wyżej niż na wysokości barków.

2. Droga ucieczki:

Usuń poszycie leśne wokół drze- wa, aby zapewnić sobie w razie potrzeby łatwą ucieczkę. Droga ucieczki (1) powinna przebiegać ok. 45 stopni w stosunku do przewidzianego kierunku upadku drzewa (2).

3. Wykonywanie nacięcia klinowego (A):

Wykonaj nacięcie klinowe w kierunku, w którym ma upaść drzewo. Pracę rozpoczynać od dolnego cięcia poziomego. Głębokość cięcia powinna wynosić ok. 1/3 średnicy pnia. Następnie należy wykonać cięcie ukośne pod kątem ok. 45°, od góry, które trafi dokładnie na cięcie dolne. Zapobiegnie to zaciskaniu się łańcucha piły lub prowadnicy szynowej podczas wykonywania drugiego wycięcia.

Nigdy nie stawaj przed drzewem, które zostało już nacięte.

4. Nacięcie łamiące (B):

Wykonaj cięcie łamiące od drugiej strony pnia, stojąc z lewej strony pnia i piłując „ciągnącym „ łańcuchem. Nacięcie łamiące musi przebiegać poziomo około 5 cm nad nacięciem poziomym. Nacięcie łamiące powinno być na tyle głębokie, aby odstęp między nacięciem łamiącym a linią nacięcia poziomego wyniósł co najmniej 1/10 średnicy drzewa. Nieprzepiłowana część pnia jest nazywana wymiarem łamiącym. Zawias uniemożliwia obracanie się drzewa i zapobiega jego upadkowi w nieprawidłowym

kierunku. Zawiasu nie należy przecinać.

Przy zbliżeniu się rzazu obalającego do zawiasu drzewo powinno zacząć upadać. Jeżeli okaże się, że drzewo może ewentualnie upaść nie w żądanym kierunku lub przechyla się w przeciwną stronę i zaciska łańcuch piły, przerwać cięcie obalające i do otwarcia rzazu i powalenia drze-wa w żądanym kierunku użyć drewnianych, plastikowych lub aluminiowych klinów.

1. Wsuń do nacięcia łamiącego klin lub łom, gdy tylko pozwoli na to głębokość nacięcia, aby zapobiec zaklinowaniu prowadnicy łańcucha.

2. Jeżeli średnica pnia jest większa od długości prowadnicy łańcucha, wykonaj dwa nacięcia.

3. Po wykonaniu nacięcia łamiące- go drzewo upada samo lub przy pomocy klina albo łomu.

Gdy tylko drzewo zacznie padać, wyjmij piłę z nacięcia, zatrzymaj silnik piły, odłóż piłę i opuść stanowisko pracy drogą ewakuacji. Uważaj na spadające gałęzie i nie potknij się.

N Okrzesywanie

Okrzesywanie oznacza usuwanie kona- rów i gałęzi ze ściętego drzewa.

Przy okrzesywaniu drzew zdarza się wiele wypadków. Nigdy nie odpiłowuj gałęzi, stojąc na pniu drzewa. Jeżeli gałęzie są naprężone, zawsze miej na uwadze strefę odboju.

• Gałęzie podpierające wspierające pień odpiłowuj dopiero po przycięciu pnia.
• Napreżone gałęzie należy odpiłowywać z dołu do góry, aby zapobiec zaklinowaniu piły łańcuchowej.
• Przy spiłowywaniu grubszych kona- rów stosuj tę samą technikę co przy przycinaniu pni.
• Pracuj z lewej strony pnia i jak najbliżej elektrycznej piły łańcuchowej. W miarę możliwości ciężar piły powinien się opierać na pniu.
• Zmień pozycję, żeby spiłować konary z drugiej strony pnia.
• Rozgałęzione konary należy przycinać pojedynczo.
• Mniejsze gałęzie odetnij jednym cięciem zgodnie z ilustr. N

Przycinanie

Przycinanie to rozpiłowywanie powalo- nych pni drzew na małe kawałki.

• Uważaj, aby przy piłowaniu piła nie dotykała podłoża.
• Uważaj na pewną pozycję, na pochyłym gruncie stawaj zawsze powyżej pnia.
• Zadbaj o bezpieczną postawę i równomierny rozkład masy ciała na obie stopy. W miarę możliwości pień powinien opierać się na gałęziach, lub podeprzeć go belką bądź klinami. Postępuj zgodnie z prostymi instrukcjami opisującymi sposób łatwego cięcia.

1. Pień leży na ziemi:

Całkowicie przepiłuj pień od góry, pod koniec cięcia uważaj, żeby pilarka nie dotknęła podłoża.

Jeżeli można obrócić pień, przepiłuj go w 2/3. Następnie obróć pień i przepiłuj go do końca, zaczynając od góry.

2. Pień jest podparty na jednym końcu:

Przepiłuj najpierw z dołu do góry (górną częścią miecza) 1/3 przekroju pnia, aby zapobiec odlupywaniu kawałków. Następnie przepiłuj pień z góry do dołu (dolną stronę miecza) w kierunku pierwszego cięcia, aby zapobiec zaklinowaniu pilarki.

3. Pień jest podparty na obu koń- cach:

Przepiłuj najpierw z góry do dołu (dolną stronę miecza) 1/3 przekroju pnia. Następnie przepiłuj pień z dołu do góry (górną stronę miecza) tak, aby oba cięcia się spotkały.

M 4. Piłowanie na koźle do piłowania:

Mocno trzymaj elektryczną pilar- kę łańcuchową obiema dłoźmi i prowadź maszynę podczas piłowania przed swoim ciałem. Gdy pień jest przepiłowywany, prowadź maszynę z prawej stro- ny obok ciała (1). Trzymaj lewe ramię możliwe jak najbardziej wyprostowane (2). Uważaj na padający pień. Ustaw się tak, żeby padający pień nie stanowił zagrożenia. Uważaj na swoje stopy. Padający przepiłowany pień może spowodować zranie- nia. Utrzymuj równowagę ciała (3).

PL

Konserwacja i oczyszczanie

Prace konserwacyjne i związane z oczyszczaniem należy zasadniczo wykonywać przy wyłączonym silniku i wyjętej wtyczce sieciowej. Niebez-pieczeństwo zranienia! Wykonywanie prac naprawczych i konserwacyjnych, które nie są wymienione w niniejszej instrukcji obsługi, należy zlecać naszemu warsztatowi specjalistycznemu. Używaj tylko oryginalnych części zamiennych firmy. Przed wszelkimi pracami konserwacyjnymi i oczyszczaniem zaczekaj, aż maszyna ostygnie. Niebezpieczeństwo zranienia!

Oczyszczanie

• Po każdym użyciu gruntownie oczyść urządzenie. Przedłużasz w ten sposób jego żywotność eksploatacyjną i unikasz wypadków.
• Dbaj o to, aby uchwyty nie były zanieczyszczone benzyną, olejem czy smarem. W razie potrzeby oczyść uchwyty wilgotną, wypraną w roztworze mydła szmatką. Do oczyszczania nie stosuj żadnych środków czyszczących ani benzyny!
• Po każdym użyciu oczyść łańcuch tnący. W tym celu użyj pędzła lub miotełki ręcznej. Do oczyszczania łańcucha nie używaj żadnych płynów. Po oczyszczeniu lekko naoliw łańcuch piły olejem łańcuchowym.

• W celu oczyszczenia urządzenia zdjąć także osłonę koła łańcuchowego (A 8) i oczyścić także to miejsce.

• Oczyscić miecz (prowadnica szynowa) (A 4).

• Oczyć szczeliny wentylacyjne i powierzchnie maszyny pędzlem, miotełką ręczną lub suchą szmatką. Do oczyszczania nie używaj żadnych płynów.
• Oczyścić przepust oleju (26), aby podczas pracy maszyny zagwarantować niezakłócone, automatyczne smarowanie łańcucha piły. W tym celu posłużyć się pędzlem lub szmatką, aby wytrzeć pozostałości z przepustu oleju.

Czasokresy konserwacyjne

Wykonuj regularnie wymienione w poniższej tabeli prace konserwacyjne. Regularna konserwacja piły łańcuchowej przedłuża jej żywotność eksploa-tacyjną i pozwala na uzyskanie optymalnej wydajności cięcia oraz zapobiega wypadkom.

Tabela czasokresów konserwacyjnych

Element maszyny Czynność	Przed kaź-dym uży-ciem	Po 10 godzi-nach pracy	Po kaź-dym użyciu
Komponenty hamulca łańcucha	Sprawdzić, w razie potrzeby wymienić	√
Koło łańcuchowe (24)	Sprawdzić, w razie potrzeby wymienić	√
Łańcuch tnący (A 5)	Sprawdzić, naoliwić, w razie potrzeby naostrzyć lub wymienić	√
Łańcuch tnący (A 5)	Czyszczenie i smarowanie		√
Szyna prowadząca (A 4)	Sprawdzić, oczyścić, naoliwić	√
Szyna prowadząca (A 4)	Obracanie miecza		√
Automatyczny układ smarowania	Sprawdzić, w razie potrzeby oczyścić przepust oleju	√

Ostrzenie łańcucha tnącego

Nieprawidłowo naostrzony łańcuch tnący zwiększa niebezpieczeństwo odboju! Obchodząc się z łańcuchem lub z szyną prowadzącą założ zabez-pieczone przed przecięciem rękawice.

Ostry łańcuch zapewnia optymalne działanie piły. Przecina on bez trudu drewno i pozostawia duże, długie wióry. łańcuch tnący jest stępiony, gdy musisz używać siły, aby przeprowadzić element tnący przez drewno, a wióry drewniane

są bardzo małe. Gdy łańcuch tną- cy jest bardzo stępiony, piła nie pozostawia wiórów, lecz tylko pył drzewny.

• Tnącymi częściami łańcucha są ogniwa tnące, złożone z zęba tnącego i wypustu ograniczającego głębokość cięcia. Różnica wysokości między tymi dwoma elementami określa głębokość ostrzenia.
• Przy ostrzeniu zębów tnących należy uwzględnić następujące wartości:

PL

- kąt ostrzenia (30°)

- kąt natarcia ostrza (85°)

- głębokość ostrzenia (0,65 mm)

Odchylenia od wartości geometrycznych aparatu tnącego mogą zwiększać skłonność piły do odbojów. Zwiększone niebezpieczeństwo wypadku!

Do ostrzenia łańcucha są wymagane specjalne narzędzia, zapewniające ostrzenie pod odpowiednim kątem i z odpowiednią głębokością. Niedoświadczonym użytkownikom pił łańcuchowych radzimy zlecić naostrzenie piły specjaliście lub warsztatowi specjalistycznemu. Jeżeli jesteś zdania, że potrafisz samodzielnie naostrzyć łańcuch, nabądź potrzebne narzędzia specjalne w handlu specjalistycznym.

1. Wyłącz pilarkę i wyjmij wtyczkę kabla prądowego z gniazdka.

2. Zdejmij łańcuch tnący (zobacz rozdz. „Obsługa pilarki łażcu- chowej”). Przy ostrzeniu łańcuch powinien być dobrze napięty, umożliwia to jego prawidłowe naostrzenie.

3. Do ostrzenia jest wymagany pilnik okrągły o średnicy 4,0 mm.

Pilniki o innej średnicy uszka- dzają łańcuch i mogą powodo- wać zagrożenia podczas pracy!

1. Ostrzenie musi się odbywać od wewnątrz do zewnątrz. Prowadź pilnik od wewnętrznej strony zęba tnącego do zewnątrz. Odsuwając pilnik unoś go do góry.

2. Najpierw naostrz zęby jednej strony. Następnie obróć łańcuch piły i naostrz zęby z drugiej strony.

3. Łańcuch jest zużyty i musi zostać wymieniony na nowy, gdy pozostający wymiar zęba wynosi 4 mm.

4. Po naostrzeniu wszystkie ogniwa tnące muszą mieć jednakową długość i szerokość.

5. Po co trzecim ostrzeniu należy sprawdzić głębokość ostrzenia (ogranicznik głębokości) oraz doszelifować ząb pilnikiem płaskim. Ogranicznik głębokości powinien być niższy od zęba tnącego o ok. 0,65 mm. Po odsunięciu pilnika należy nieco zaokrąglić ogranicznik głębokości do przodu.

Regulacja naciągu łańcucha

Regulacja naprężenia łańcucha jest opisana w rozdziale „Montaż - Napinanie łańcucha tnącego”.

Docieranie nowego łańcucha piły

Naciąg nowego łańcucha zmniejsza się po pewnym czasie. Dlatego po pierwszych 5 cięciach, najpóźniej po 10 minutach cięcia należy ponownie naprężić łańcuch.

Nigdy nie zakładaj nowego łań- cucha na zużyty zębnik napędo- wy lub na uszkodzoną albo zu- żytą szynę napędową. Łańcuch może wyskoczyć lub się zerwać. Skutkami tego mogą być urazy.

F Konserwacja szyny napędowej

Obchodząc się z łańcuchem lub z szyną prowadzącą założ za-bezpieczone przed przecięciem rękawice.

1. Wyłącz piłę i wyjmij wtyczkę sieciową.
2. Zdejmij osłonę koła łańcuchowego, łańcuch tnący i szynę prowadzącą.
3. Sprawdź szynę prowadzącą pod kątem zużycia. Usuń zadziory i wy- równaj pilnikiem płaskim powierzchnie prowadzące.
4. Oczyć przepusty olejowe szyny prowadzącej, aby zapewnić prawidłowe, automatyczne oliwienie łańcucha tnącego podczas pracy piły.
5. Zamontuj szynę prowadzącą, łańcuch tnący i osłonę koła łańcuchowego i napnij łańcuch tnący.

Gdy stan przepustów olejowych jest optymalny, a regulator oleju prawidłowo ustawiony, kilka sekund po włączeniu piły łańcuch tnący wydziela automatycznie nie-co oleju.

F Obracanie miecza

Podczas manipulowania łańcu- chem lub mieczem proszę używać rękawic odpornych na przecięcie.

Szynę prowadzącą należy odwracać co 10 godzin roboczych, aby zapewnić jej równomierne zużycie (zobacz rozdział Uruchamianie).

1. Wyłącz piłę i wyjmij wtyczkę sieciową.

2. Zdjąć osłonę koła łańcuchowego (8), łańcuch (5) i miecz (4).

3. Obróć miecz o jego oś poziomą i za- montuj miecz oraz łańcuch zgodnie z opisem z rozdz. „Montaż łańcucha piły i miecza”. Zwróć przy tym uwagę na kierunek pracy łańcucha piły!

Kierunek biegu łańcucha

Punktem orientacyjnym podczas ustawiania łańcucha (5) jest symbol znajdujący się poniżej osłony koła łańcuchowego (8), widoczny podczas obracania miecza. Przedstawiony na mieczu kierunek biegu nie będzie wówczas prawidłowy.

Przechowywanie

• Przed przechowaniem urządzenie należy oczyścić.
• Przed dłuższą przerwą w pracy należy opróżnić zbiornik oleju. Zużyty olej zu- tylizować zgodnie z zasadami ochrony środowiska (patrz „Utylizacja/ochrona środowiska“).
• Założyć pochwę ochronną na miecz.
• Urządzenie przechowywać w suchym i chronionym przed kurzem miejscu, poza zasięgiem dzieci.

Utylizacja i ochrona środowiska naturalnego

Nie wylewaj zużytego oleju do kanalizacji ani do zlewu. Usuwaj zużyty olej w sposób bezpieczny dla środowiska - oddawaj olej w punkcie recyklingu.

Przekaż urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.

PL

Maszyn nie należy wyrzucać razem ze śmieciami domowymi.

Oznaczonych produktów nie wolno wy- rzucać do śmieci domowych. Należy je oddać do recyklingu w punkcie zbiórki starych urządzeń elektrycznych i elektro- nicznych.

Recykling przyczynia się do zmniejszenia zużycia surowców i ochrony środowiska. Informacje dotyczące utylizacji i lokalizacji najbliższego centrum recyklingu można otrzymać np. w najbliższym urzędzie miasta lub na Żółtych Stronach.

Starannie opróżnij zbiornik oleju i oddaj piłę łańcuchową w punkcie recyklingu. Użyte w produkcji piły elementy z tworzyw sztu-cznych i metalu można od siebie oddzielić i poddać wybiórczej utylizacji. Spytaj w naszym Centrum Serwisowym.

Części zamienne / Akcesoria

Części zamienne i akcesoria można zakupić na www.grizzly-service.eu

W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz „Service-Center”).

Łańcuch tnący Oregon 91P057X....30091570

Miecz Oregon 30100420

Biologiczny olej łańcuchowy 1 l....30230001

Biologiczny olej łańcuchowy 5 l ....30230002

Wymienny łańcuch Oregon wolno używać tylko razem z przynależnym mieczem Oregon oraz z dopuszczoną do tego celu elektryczną piłą łańcuchową. Istnieje niebezpieczeństwo odniesienia obrażeń.

Gwarancja

Na to urządzenie udzielamy 24-miesięcznej gwarancji. Korzystanie z urządzenia do celów komercyjnych powoduje utratę gwarancji.

Uszkodzenia spowodowane naturalnym zużyciem, przeciążeniem lub niewłaściwą obsługą nie są objęte gwarancją. Określone elementy urządzenia podlegają normalnemu zużyciu i są wyłączone z gwarancji. Do elementów tych należą w szczególności: łańcuch piły, miecz, koło łańcuchowe i szczotki węglowe, pod warunkiem, że reklamacje nie wynikają z wad materiałowych.

Gwarancją nie są objęte również wszelkie uszkodzenia silnika wynikające z niewłaściwego paliwa lub niewłaściwej proporcji mieszanki, a także wszelkie uszkodzenia maszyny, łańcucha i miecza, wynikające z niewłaściwego smarowania.

Warunkiem spełnienia świadczeń gwarancyjnych jest również przestrzeganie okre-sów konserwacji określonych w instrukcji obsługi oraz przestrzeganie instrukcji czyszczenia, konserwacji i serwisowania. Szkody powstałe wskutek wad materiało-wych lub produkcyjnych zostaną usunięte nieodpłatnie przez dostawę nowego urządzenia lub naprawę. Warunkiem jest dostarczenie do centrum serwisowego nierozłożonego urządzenia wraz z dowo-dem zakupu i kartą gwarancyjną.

Serwis naprawczy

Naprawy, które nie są objęte gwarancją, mogą być wykonywane odpłatnie przez nasze centrum serwisowe. Nasz dział serwisowy chętnie przygotuje odpowiedni kosztorys. Możemy naprawiać tylko urządzenia, które zostały do nas przesłane w odpowiednim opakowaniu i z opłaconą opłatą pocztową.

Ryzyko transportu ponosi nadawca.

Uwaga: Prosimy o niewysyłanie wadliwych urządzeń z napełnionym zbiornikiem oleju. Proszę koniecznie opróżnić zbiornik. Za ewentualne szkody materialne (wyciek oleju, gdy urządzenie zostanie położone na boku lub do góry nogami!) lub uszkodzenia na skutek pożaru podczas transportu odpowiada nadawca przesyłki.

Urządzenia przesłane bez opłaconych kosztów przesyłki, jako towary niewymiarowe, przesyłki ekspresowe lub specjalne nie będą przyjmowanie.

Utylizację przesłanych uszkodzonych urządzeń wykonujemy bezpłatnie.

Poszukiwanie błędów

Problem Możliwa przyczyna Sposób usunięcia
Urządzenie nie uruchamia się	Hamulec łańcucha zabloko-wany	Sprawdzić hamulec łańcucha, ewent. odluźnić hamulec łańcucha
	Brak napięcia sieciowego Zadział bezpiecznik domowej sieci elektrycznej	Sprawdź gniazdko sieciowe, ka-bel, przewód, wtyczkę, w razie potrzeby zleć naprawę specjaliście elektrykowi Sprawdź bezpiecznik domowej sie-ci elektrycznej, zob. wskazówkę
	Defekt włącznika- wyłącznika (A 13)	Naprawa przez punkt serwisowy
	Zużyte szczotki węglowe Naprawa	Przez punkt serwisowy
	Defekt silnika Naprawa przez punkt serwisowy
Łańcuch nie obraca się	Hamulec łańcucha (A 5) za-blokowany	Sprawdzić hamulec łańcucha, ewen-tualnie zwolnić hamulec łań-cucha
Słaba wydaj-ność cięcia	Nieprawidłowo zamontowany łańcuch piły (A 5)	Prawidłowo zamontować łańcuch
	Stępiony łańcuch piły (A 5)	Naostrzyć zęby tnące lub założyć nowy łańcuch
	Niewystarczający naciąg łań-cucha	Sprawdzić naciąg łańcucha
Piła ciężko pracuje, łańcuch odskakuje	Niewystarczający naciąg łań-cucha	Sprawdzić naciąg łańcucha
Łańcuch roz-grzewa się, wydzielanie dymu przy piłowaniu, przebarwienie szyny	Za mało oleju łańcuchowego	Sprawdzić poziom oleju, w razie po-trzeby dolać oleju łańcuchowego Sprawdzić automatyczny układ oli-wienia Oczyścić kanał wylotowy oleju lub naprawa przez punkt serwisowy Sprawdź ustawienie oleju (regulator oleju)

Obsah

Úvod....225

Použitie....226

PL	Tłumaczenie oryginalnej deklaracji zgodności WE
Niniejszym oświadczamy, żeMotosierra eléctricakonstrukcja EKS 2240-3QTNumer partii B-46997spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmie:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • (EU) 2015/863 • 2005/88/EC
W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:
EN 60745-1:2009+A11:2010 • EN 60745-2-13:2009+A1:2010EN 55014-1:2006/A2:2011 • EN 55014-2:2015 • EN 61000-3-2:2014EN 61000-3-3:2013 • IEC 62321-3-1:2013
onadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/ECPoziom mocy akustycznej:gwarantowany: 107 dB(A)zmierzony: 104,8 dB(A)Zastosowana procedura oceny zgodności odpowiada załącznikowi III/ 2000/14/ECPlacówka zgłoszenia: NB 0123 TÜV SÜD Product Service GmbH,Ridlerstraße 65, D-80339 München GermanyHomologacja typu numer M6A 17 10 38356 292
Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi producent:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim,Germany10.07.2020Christian Frank(Osoba upoważniona do sporządzania dokumentacji techniczne)

* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
