INSTRUKCJA OBSŁUGI PSJ 520 E Prowork

3. włącznik/wyłącznik

4. śruba radełkowana do regulowania ilości

5. ochraniacz widoczności

6. wałek prowadniczy

7. ustawiany but piły

8. przełącznik suwu wahadłowego

Ogólne wskazówki dotyczące bezpieczeństwa i zapobiegania wypadkom Bezpieczna praca sprzętem bez wypadków gwaran- towana jest tylko wtedy, gdy będziecie Państwo używać sprzęt zgodnie ze wskazówkami dotyczącymi bezpieczeństwa oraz po dokładnym przeczytaniu wskazówek opisanych w intrukcji obsługi. Przed użyciem proszę skontrolować sprzęt, kabel oraz wtyczkę. Proszę posługiwać się wyłącznie nieuszkodzonym sprzętem, który funkcjonuje bez zarzutu. Uszkodzone części muszą zostać natychmiast wymienione przez fachowego elektryka. Przd każdą pracą przy maszynie, przed każdą wymianą narzędzi oraz w stanie spoczynku maszyny proszę za każdym razem wyjmować z wtyczkę gniazdka. Aby zapobiec uszkodzeniu kabla sieciowego, proszę go zawsze trzymać z tyłu maszyny. Podczas pracy na dworze wolno używać tylko przedłużaczy dopuszczonych do pracy na zewnątrz. Przedłużacze te muszą posiadać średnicę co najmniej 1,5 mm. Złącza wtykowe muszą być opatrzone kontaktami ochronnymi oraz być zabezpieczone przed pryskającą wodą. Proszę przechowywać narzędzia w bezpiecz- nym miejscu poza zasięgiem dzieci. Podczas szlifowania, szczotkowania i przecina- nia proszę nosić okulary i rękawice ochronne, ochraniacze stuchu oraz przy pracach, podczas których wydzielany jest nadmiernie pył, maskę przeciwpyłową. Proszę nie zostawiać kluczy włożonych do urządzenia. Przd włączeniem sprzętu proszę sprawadzić, czy zostały wyjęte klucze oraz narzędzia nastawcze. Przedmiot, który ma być obrabiany, proszę zabezpieczyć przed wyślizgnięciem się (dobrze zamocować). Przy obróbce (przecinaniu i szlifowaniu) kamie- nia proszę używać odsysacz pyłu. Odsysacz pyłu musi nadawać się do odsysania pyłu kamiennego. Nie wolno obrabiać materiałów zawierających azbest. Proszę przestrzegać przepisów BHP (VBG 119). Proszę używać tylko oryginalnych części zamiennych. Naprawy wolno przeprowadzać tylko wykwalifi- kowanemu elektrykowi. Hałas na stanowisku pracy może przekraczać 85 db (A). W takim wypadku obsługujący urządze- nie musi zastosować środki ochronne. Hałas powodowany przez opisane urządzenia o napędzie elektrycznym został zmierzony według kryteriów IEC 59 CO 11, IEC 704, DIN 45635 Tell 21, NFS 31-031 (84/537/EWG). Proszę obsługując maszynę pewnie stać i unikać nienaturalnej postawy. Proszę nie wystawiać narzędzi o napędzie elek- trycznym na deszcz, dym ani nie używać ich w wilgotnym otoczeniu lub blisko płynów łatwo- palnych. Proszę nie ciągnąć narzędzi o napędzie elek- trycznym za kabel. Kabel sieciowy proszę chro- nić przed uszkodzeniami, które mogą zostać spowodowane olejem, rozpuszczalnikami i che- mikaliami. Narzędzia o napędzie elektrycznym nie wolno nosić trzymając je za kabel. Na stanowisku pracy proszę zawsze utrzym- ywać porządek. Proszę się upewnić, czy podczas podłączania do sieci jest wyłączony włacznik. Proszę nosić odpowiednie ubranie robocze. Proszę nie zakładać białego ubrania ani nie nosić na sobie żadnej biżuterii. Długie włosy muszą być schowane pod siateczką. Dla własnego bezpieczeństwa proszę używać tylko akcesoriów i dodatkowego osprzętu wyprodukowanego przez producenta tego urządzenia. Proszę używać tylko ostrych, nieuszkodzonych brzeszczotów piły. Wykrzywione i mające rysy brzeszczoty proszę bezzwłocznie wymienić. Po wyłączeniu sprzętu proszę nie zdejmować brzeszczota piły, wypychając go z boku. Proszę zwaracać uwagę na równomierny posuw, ponieważ zmniejsza to ryzyko wypadku i przedłuża żywot brzeszczota oraz piły. Przd każdym uruchomieniem piły proszę wsunąć na dół przezroczystą osłonę, aby zapo- biec wyrzuceniu w górę wiórów i drzazg. Sprzęt można przecierać tylko lekko wilgotną szmatką. Proszę nie używać do czyszczenia żadnych agresywnych środków. Proszę sprawdzić, czy sprzęt funkcjonuje bez zarzutu. Jeśli wystąpią jakieś problemy, proszę skonrolować sprzęt przez fachowca. Wszelkie

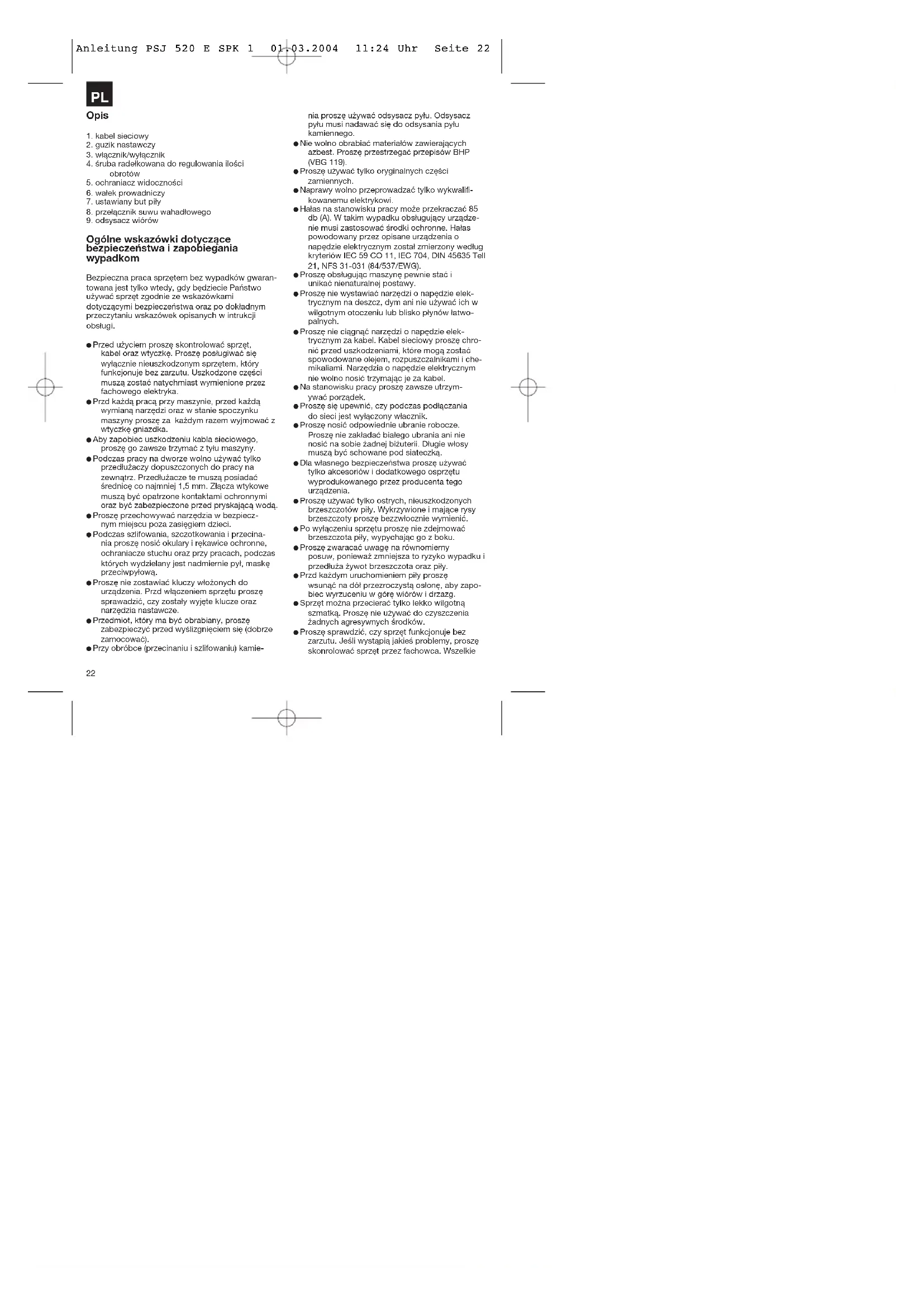

Anleitung PSJ 520 E SPK 1 01.03.2004 11:24 Uhr Seite 22naprawy i prace pielęgnacyjne mogą być prze- prowadzane wyłącznie przez wykwalifikowa- nego elektryka lub przez ISC GmbH (ISC Spółka z ograniczoną odpowiedzialnością). Liczba emiotwanych drgań ustalona została według kryteriów ISO 5349. Instrukcja obsługi elektronicznej piły wzdłużnej ZASTOSOWANIE Piła wzdłużna nadaje się do przepiłowywania drew- na, żelaza, metali kolorowych oraz tworzyw sztucz- nych przy użyciu odpowiednich brzeszczotów. URUCHOMIENIE Uruchomienie maszyny na krótki moment (rys.2) Włączenie: Przyciskać guzik, który służy zarazem jako włącznik i wyłącznik Wyłączenie: Puścić guzik, służący zarazem jako włącznik i wyłącznik Uruchomienie maszyny na dłuższy czas pracy Włączyć: Przycisnąć guzik, służący jednocześnie jako włącznik i wyłącznik i w stanie przyciśniętym unieruchomić go przyciskiem unieruchamiającym Wyłączyć: Przycisnąć i puścić guzik, służący jednocześnie jako włącznik i wyłącznik Elektroniczne ustawienie wstępne liczby obrotów (rys.3) Liczbę obrotów można ustawić wstępnie za pomocą regulatora liczby obrotów. Proszę przekręcić regula- tor liczby obrotów w kierunku PLUS w celu powiększenia liczby obrotów. Aby zmniejszyć liczbę obrotów, proszę przekręcić regulator w kierunku MINUS. Odpowiednia liczba skoków zależy od danego tworzywa oraz warunków pracy. Ogólne przepisy dotyczące prędkości cięcia podczas obróbki wiórowej obowiązują również i tutaj. Wymiana brzeszczota piły (rys.1) Przed każdą wymianą brzeszczota piły proszę wyłączyć piłę i wyciągnąć kabel z sieci. Załączonym sześciokątnym kluczem wewnętrznym proszę odkręcić śruby suwaka (rys.1). Proszę wsunąć brzeszczot piły w rowek pomiędzy pręt wyciągowy i strzemiączko aż do oporu. Załączonym kluczem sześciokątnym proszę mocno dokręcić śrubę. Zęby piły muszą znajdować się w kierunku cięcia. Proszę zwrócić uwagę, aby brzeszczot piły był obsadzony w rowku prowadzącym suwaka i krążka biegowego. Regulacja buta piły (Cięcie pod kątem i piłowanie blisko krawędzi, rys.4) W celu cięcia pod kątem i cięcia skośnego można, po odkręceniu znajdującej się pod spodem śruby, obrócić but piły aż do 45 stopni. Kąty wynoszące 15, 30 i 45 stopni zaznacznone są kreskami. Możliwe jest również ustawienie kąta cięcia znaj- dującego się pomiędzy zaznaczonymi stopniami kątowymi. Aby ustawić kąt cięcia proszę poluzować śrubę (rys.4) do takiego stopnia, żeby but piły dał się jesz- cze akurat przesunąć. Proszę ustawić żądany kąt i przykręcić z powrotem mocno śrubę. W celu piłowania aż do krawędzi but piły może zostać przesunięty do tyłu. Proszę odkręcić śrubę znajdującą się pod spodem (rys.4) i przesunąć but piły do tyłu. Następnie proszę przykręcić z powro- tem śrubę. Odsysanie pyłu Piła posiada wejście, do którego można przyłączyć odsysacz pyłu. Do otworu odsysającego znajdującego się na tylnym końcu otwornicy można podłączyć każdy odsysacz pyłu. Jeśli potrzebują. Państwo specjalnego adapteru, proszę skontakto- wać się z producentem Państwa odsysacza. DANE TECHNICZNE Napięcie sieci: 230 V - 50 Hz Pobór mocy: 520 W Liczba skoków: 500-3000/min Wysokość skoku: 16 mm Głębokość cięcia drewna: 65 mm Głębokość cięcia tworzyw sztucznych: 20 mm Głębokość cięcia żelaza: 8 mm Cięcie pod kątem: do 45 stopni (z lewej i z prawej strony) Poziom ciśnienia akustycznego: 86,2 db (A) Poziom mocy akustycznej LWA: 99,2 db (A) Wibracje aw: 6,7 m/s

Posiada izolację ochronną II / Waga: 2,1 kg

Wymiana brzeszc- zota piły Odczepienie brzeszczota piły: Przekręcić śrubę w lewym kierunku przycisk unieruchamiający Włącznik/ wyłącznik Brzeszczot piły wsunąć w suwak aż do oporu i dokręcić śruby. Uwaga: Proszę skontrolować, czy piła napewno znaj- duje się w rowku krążka biegowego i suwaka. Włączyć: Przycisnąć guzik, służący jednocześnie jakwłącznik i wyłącznikUruchomienie na Unieruchomić guzik, służący jednocześnie dłuższy czas pracy: jako włącznik i wyłącznik przyciskiem unieruchamiającymWyłączyć: Przycisnąć i puścić guzik, służący zarazem jako włącznik i wyłącznik Poprzez kręcenie regulatora liczby obrotów powiększa się liczba skoków. Cięcie kieszonkowe: Tylko w płytach paździerzowych i drewnie bez uprzedniego wiercenia. Proszę mocno przy- cisnąć piłę do narzędzia przylegającego do obrabianej powierzchni i przesuwać ją powoli w kierunku cięcia. Przycinanie fornirowanych płyt paździerzowych

1. Proszę stosować dokładny brzeszczot piły

2. But piły proszę przyłożyć z tej strony, gdzie

płyta nie jest pokryta fornirem

3. Proszę nie za mocno posuwać piłę do przodu

Narzędzie przyle- gające do powierzchni obra- bianej 45° 30° 45° 15°

Poprzez poluzowanie śruby but piły można ustawić w prawym i lewym kierunku nawet pod kątem 45 stopni.
