Producttype	Elektronische decoupeerzaag
Merk	Prowork
Model	PSJ 520 E
Nominale spanning	230 V ~ 50 Hz
Opgenomen vermogen	520 W
Slagfrequentie	500 - 3000 min⁻¹
Slaglengte	16 mm
Zaagdiepte in hout	65 mm
Zaagdiepte in kunststof	20 mm
Zaagdiepte in ijzer	8 mm
Schuin zagen	max. 45° (links en rechts)
Geluidsdrukniveau	86,2 dB(A)
Geluidsintensiteitsniveau	99,2 dB(A)
Trilling (handgreep)	6,7 m/s²
Gewicht	2,1 kg
Dubbele isolatie	Ja (Klasse II)
Afzuiging van spanen	Ja, met stofzuigaansluiting
Verstelbare zool	Ja, helling tot 45°
Elektronische toerenregeling	Ja, geïntegreerd in de schakelaar
Pendelslag	Ja, schakelbaar (4 standen)
Veiligheidsfunctie	Aan/uit-schakelaar met continuvergrendeling
Oogbescherming	Geïntegreerd (splinterbescherming)
Onderhoud	Regelmatig reinigen, geleiderol smeren
Reserveonderdelen	Zaagbladen, schroeven, zool, rol
Repareerbaarheid	Reparaties door een erkende elektricien, originele reserveonderdelen

Veelgestelde vragen - PSJ 520 E Prowork

Hoe vervang ik het zaagblad van de decoupeerzaag PSJ 520 E?

Haal de stekker uit het stopcontact. Draai de twee schroeven van de slede los met behulp van de inbussleutel. Schuif het zaagblad in de geleidingsgroef tot aan de aanslag, met de tanden naar voren gericht. Draai de twee schroeven vast. Controleer of het zaagblad goed vastzit.

Hoe stel ik de zaagsnelheid in?

De snelheid kan continu worden ingesteld door meer of minder druk op de aan/uit-schakelaar. Lichte druk geeft een lage snelheid; sterke druk geeft een hoge snelheid. U kunt de snelheid ook vooraf instellen door de vleugelschroef op de schakelaar te draaien.

Hoe maak ik een schuine zaagsnede?

Draai de twee schroeven onder de zaagzool los. Draai de zool naar de gewenste hoek (max. 45° links of rechts). De standen 15°, 30° en 45° zijn gemarkeerd. Draai de schroeven weer vast.

Hoe gebruik ik de pendelslag?

Gebruik de schakelaar voor de pendelslag (markering 7). Hiermee kunt u kiezen tussen alleen verticale beweging of pendelbeweging. De pendelslag verhoogt de zaagsnelheid in zachte materialen.

Hoe sluit ik een stofzuiger aan?

De zaag is voorzien van een stofzuigaansluiting aan de achterkant. Sluit de slang van uw stofzuiger aan op deze opening. Gebruik indien nodig een adapter van de fabrikant van de stofzuiger.

Welke accessoires worden aanbevolen?

Gebruik alleen scherpe en onbeschadigde zaagbladen die geschikt zijn voor het te zagen materiaal. Draag een veiligheidsbril, handschoenen en gehoorbescherming. Draag bij stoffig werk een ademmasker.

Hoe reinig en onderhoud ik de zaag?

Haal de stekker uit het stopcontact voordat u begint met reinigen. Reinig de ventilatiesleuven en de stofzuigaansluiting. Smeer af en toe de geleiderol met een druppel olie. Vervang versleten zaagbladen.

Hoe gebruik ik de continu-loopfunctie?

Druk de aan/uit-schakelaar in en vergrendel hem door op de stopknop op de handgreep te drukken. Om te stoppen, drukt u opnieuw op de schakelaar en laat u deze los.

Wat te doen als de zaag niet start?

Controleer of de stekker goed in het stopcontact zit en of de kabel niet beschadigd is. Zorg ervoor dat de schakelaar niet geblokkeerd is. Als het probleem aanhoudt, laat het apparaat dan controleren door een erkende elektricien.

Hoe voorkom ik splinters bij het zagen van platen?

Gebruik een geschikt fijn zaagblad. Plaats de zaagzool op een onbedekt oppervlak (indien mogelijk). Stel een lage voedingskracht in. Bij invalzagen, duw de zaag stevig tegen het steunvlak.

GEBRUIKSAANWIJZING PSJ 520 E Prowork

1 Netkabel
2 Vergrendelknop
3 In/uitschakelaar
4 G ekartelde schroef voor toerentalregeling
5 Oogbeschermplaat
6 Leirol
7 Omschakelaar voor pendelslag
8 verstelbare zaagschoen
9 Zaagselafzuiging

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gavaar en ongevallen met het gereodschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer voor ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidelijk door een elektro-vakman vernieuwd worden.
• Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
• Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
• Bij het werken in open lucht mogen slechts hiervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm ^2 hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
• Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
• Draag bij het slijpen, borstelen en snijden altijd een beschembril, veiligheidshandschoenen en een gehoorbeschermer en bij stof veroorzakende werkzaamheden een adembeschermmasker.
• Laat geen gereedschapssleutels zitten. Vergewis U zich vóór het inschakelen dat de sleutels en afstelgereedschappen verwijderd zijn.
• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).
• Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzuigen van stof

afkomstig van stenen toegelaten zijn.

• Asbest-houdende materialen mogen niet bewerkt worden.
  De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.
• Gebruik enkel originele onderdelen.
• Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
• De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwerling en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG).
• Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
• Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
• Draag het elektro-gereedschap niet aan de netkabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
  ● Hou Uw werkplaats in orde.
• Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
• Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
• Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
• Gebruik enkel scherpe en intacte zaagbladen. Zaagbladen met barstjes of verbogen zaagbladen onmiddellijk vervangen.
• Het zaagblad na het uitschakelen niet afremmen door zijdelings daartegen te duwen.
• De zaag gelijkmatig naar voren schuiven. Daardoor wordt het gevaar voor ongevallen verminderd en de levensduur van het zaagblad en de decoupeerzaag verlengd.
• Trillingswaarde gemeten aan het handvat volgens ISO 5349 6,7 m/s ^2

NL

NL

Handleiding voor electronic-decoupeerzaag

INGEBRUIKNEMING

Momentschakeling (fig. 2)

Inschakelen : in/uitschakelaar drukken

Uitschakelen : in/uitschakelaar loslaten

Continuschakeling

Inschakelen : in/uitschakelaar drukken en in

gedrukte toestand met de vergrendelknop vastzetten

Uitschakelen : in/uitschakelaar drukken en

loslaten

Toerentalregeling

Het toerental kan traploos geregeld worden door op de in/uitschakelaar min of meer hard te drukken. Door een lichte druk wordt een laag toerental, door een harde druk een hoog toerental bereikt. Daardoor kunt U het aantal slagen overeenkomstig het uit te voeren werk bepalen.

Elektronische toerentalvoorselectie (fig.3)

Met de gekartelde schroef aan de inuitschakelaar kan het gewenst toerental binnen een verselling vooraf ingesteld worden. Draaat U de gekartelde schroef in PLUS-richting, wordt het toerental verhoogd. Draaat U de schroef in MINUS-richting, wordt het toerental verlaagd. Het gepasle toerental is afhankelijk van het te bewerken materiaal en van de arbeidsomstandigheden.

De algemene regels voor de snijsnelheid bij verspanende bewerkingen zijn ook hier van toepassing.

Zaagblad verwisselen (fig. 1)

Vóór alle werkzaamheden en vóór het verwisselen van het zaagblad de decoupeerzaag uitschakelen en de netstekker uit het stopcontact trekken.

Draai de twee schroeven aan de stoter met behulp van de bijgevoegde inbussleutel los (fig.1). Schuif het zaagblad in de leigroef tussen de hefstang en de weerhoudbeugel tot aan de aanslag. Draai de twee schroeven met de bijgevoegde inbussleutel vast. De tanding van het zaagblad moet in snijrichting wijzen. Let erop dat het zaagblad in de leigroef van de stoter en de leirol zit.

Verstellen van de zaagschoen (versteksneden en zagen dicht aan de rand, fig. 4)

Voor versteksneden en diagonalsneden kan de zaagschoen, na het losdraalen van de twee schroeven aan de onderkant, weerzijds tot 45° gedraaid worden. De hoeken zijn door markeringsstreepjes, 15°, 30° en 45° aangeduld. Een instelling tussen de gemarkeerde hoekgraden is zomaar mogelijk.

Om van snijhoek te veranderen draait U de twee schroeven (fig. 4) zo ver los dat U de zaagschoen juist nog kan verschuiven. Stel de gewenste hoek dan in en draai de twee schroeven weer vast.

Om tot aan de rand te zagen, kan de zaagschoen naar achteren verschoven worden. Draai hiervoor de twee schroeven aan de onderkant (fig. 4) los en schuif de zaagschoen naar achteren. Draai de twee schroeven weer vast.

Stofafzuiging

De decoupeerzaag is voorzien van een stofzuigeraansluiting. Iedere stofzuiger kan aan de afzuigopening op het achterste eind van de decoupeerzaag aangesloten worden. Indien U hiervoor een speciale adapter nodig hebt, gelieve contact met de fabricant van Uw stofzuiger op te nemen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 520 Watt
Aantal slagen : 500 -3000/min.
Slaghoogte : 16 mm
Zaagdiepte hout : 65 mm
Zaagdiepte kunststof : 20 mm
Zaagdiepte ijzer : 8 mm
Versteksnede : tot 45" (links en rechts)
Geluidsdrukniveau LPA : 86,2 dB (A)
Geluidsprestatieniveau LWA : 99,2 dB (A)
Vibration aw	6,7 m/s2
Randgeaard II / ☐
Gewicht 2,1 kg

NL

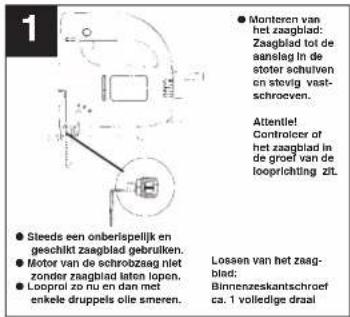

1 ● Steeds een onberispelijk en geschikt zaagblad gebruiken. ● Motor van de schrobzaag niet zonder zaagblad laten lopen. ● Looprol zo nu en dan met enkele druppels oile smeren. ● Monteren van het zaagblad: Zaagblad tot de aansleg in de stoter schulven en stevig vaatschroeven. Attentle! Controllerer of het zaagblad in de groef van de looprichting zit. Losen van het zaagblad: Binnenezakantschroef ca. 1 volledige draal

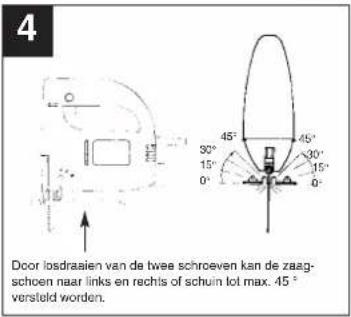

4 Door losdraaien van de twee schroeven kan de zaag- schoen naar links en rechts of schuin lot max. 45° versteld worden.

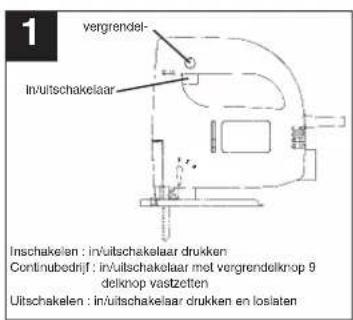

1 vergrendel- Inuitschakelaar Inschakelen : invuitschakelaar drukken Continubedrijf : invuitschakelaar met vergrendelknop 9 delknop vastzetten Uitschakelen : inuitschakelaar drukken en loslaten

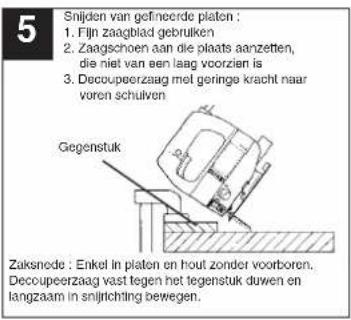

5 Snijden van gefineerde platen : 1. Fijn zaagblad gebruiken 2. Zaagschoen aan die plaats aanzetten, die niet van een laag voorzien is 3. Decoupeerzaag met geringe kracht naar voren schulven Gegenstuk Zaiksnede : Enkel in platen en houl zonder voorboren. Decoupeerzaag vast tegen het tegenstuk duwen en langzaam in snijrichting bewegen.

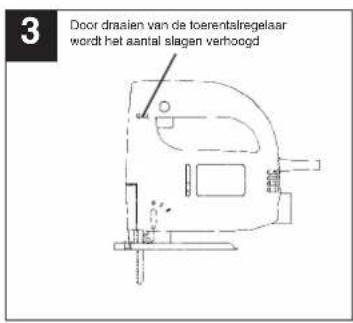

3 Door drasien van de toerentalregelaar wordt het aantal slagen verhoogd

Descrizione

Op het in de handeling genoemde toestel geven uit 2 jaar garande voor het gevat dat ons product gebieten mocht verloten. De periende van 2 jaar gelt in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geplamd op voorwaarde dat het toestel naar behoren is onderhouden en gebruist contom de handeling.

Vanzellsprekond blijven u de wettelijke genentierachten binnen deze 2 jaar behouden.

De garantie geldt voor het grongsteerd van de Bondrepublik Duistand of van de respectivoltijke landen van de regionale hoordwordtoler als auverving van de ter plaatse geldende wertelijke voerschifften. Geieve zich tot uit contactperson van de regionaal bevoegde kantendienst of tot het hieronder vermelde serio- soudras te werden.

HKG GARANTIBEVIS

Nodruk of andere reproductie van documentatie en gelaidopapieren van de production, geheel of gedeelijk, enkel togestaan mils uitrukkelijke toestlemming van ISC GmbH.

①
