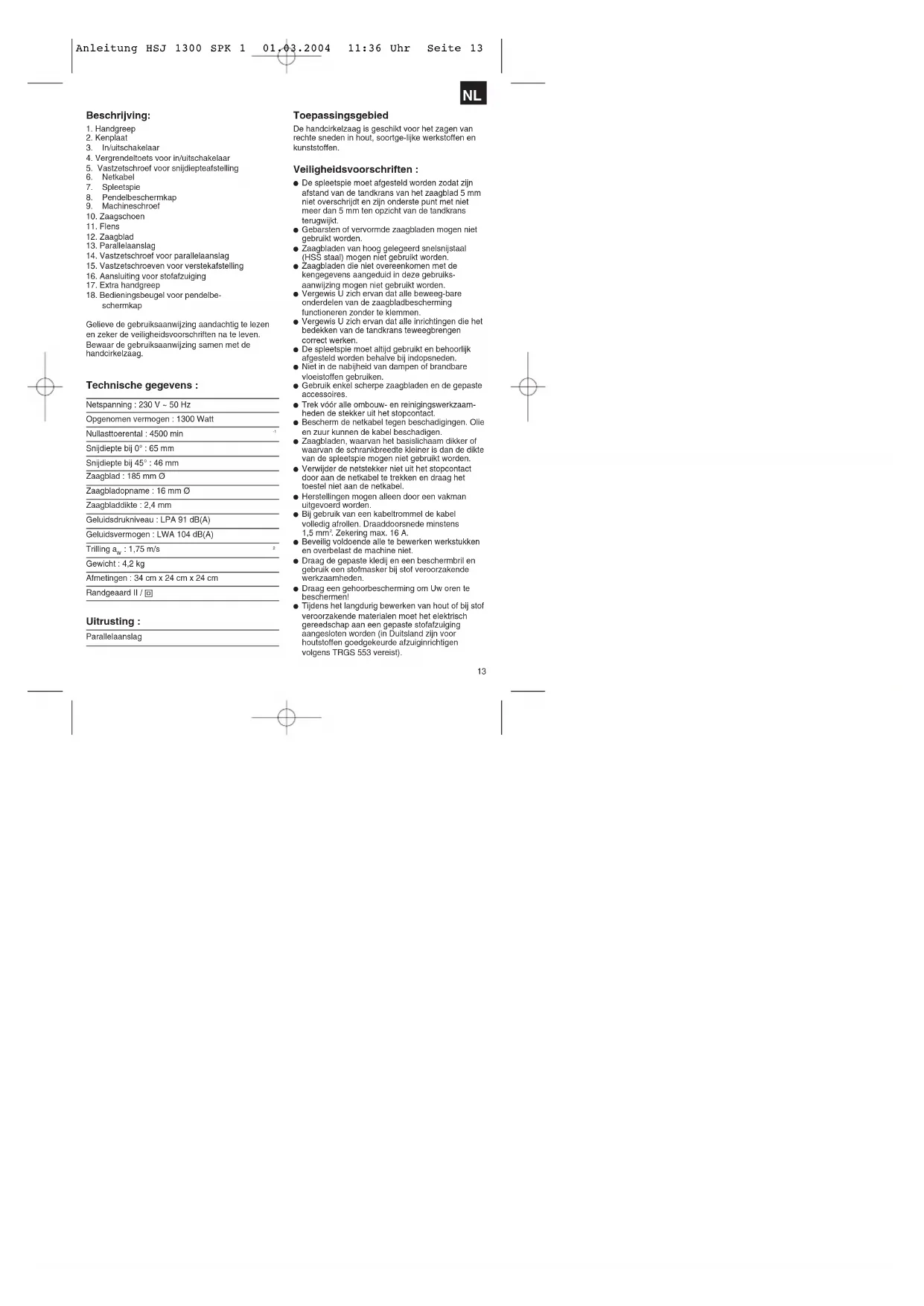

GEBRUIKSAANWIJZING HSJ 1300 Prowork

4. Vergrendeltoets voor in/uitschakelaar

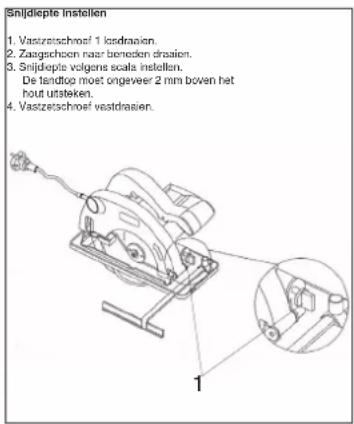

5. Vastzetschroef voor snijdiepteafstelling

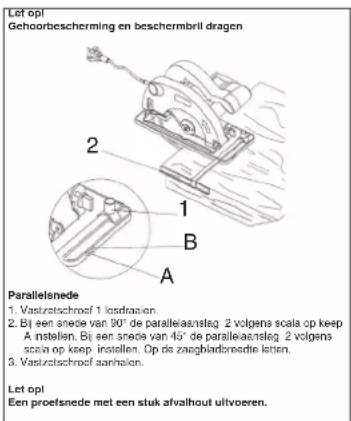

14. Vastzetschroef voor parallelaanslag

15. Vastzetschroeven voor verstekafstelling

16. Aansluiting voor stofafzuiging

18. Bedieningsbeugel voor pendelbe-

schermkap Gelieve de gebruiksaanwijzing aandachtig te lezen en zeker de veiligheidsvoorschriften na te leven. Bewaar de gebruiksaanwijzing samen met de handcirkelzaag. Technische gegevens : Netspanning : 230 V ~ 50 Hz Opgenomen vermogen : 1300 Watt Nullasttoerental : 4500 min

Snijdiepte bij 0° : 65 mm Snijdiepte bij 45° : 46 mm Zaagblad : 185 mm Ø Zaagbladopname : 16 mm Ø Zaagbladdikte : 2,4 mm Geluidsdrukniveau : LPA 91 dB(A) Geluidsvermogen : LWA 104 dB(A) Trilling a

Gewicht : 4,2 kg Afmetingen : 34 cm x 24 cm x 24 cm Randgeaard II / Uitrusting : Parallelaanslag Toepassingsgebied De handcirkelzaag is geschikt voor het zagen van rechte sneden in hout, soortge-lijke werkstoffen en kunststoffen. Veiligheidsvoorschriften : De spleetspie moet afgesteld worden zodat zijn afstand van de tandkrans van het zaagblad 5 mm niet overschrijdt en zijn onderste punt met niet meer dan 5 mm ten opzicht van de tandkrans terugwijkt. Gebarsten of vervormde zaagbladen mogen niet gebruikt worden. Zaagbladen van hoog gelegeerd snelsnijstaal (HSS staal) mogen niet gebruikt worden. Zaagbladen die niet overeenkomen met de kengegevens aangeduid in deze gebruiks- aanwijzing mogen niet gebruikt worden. Vergewis U zich ervan dat alle beweeg-bare onderdelen van de zaagbladbescherming functioneren zonder te klemmen. Vergewis U zich ervan dat alle inrichtingen die het bedekken van de tandkrans teweegbrengen correct werken. De spleetspie moet altijd gebruikt en behoorlijk afgesteld worden behalve bij indopsneden. Niet in de nabijheid van dampen of brandbare vloeistoffen gebruiken. Gebruik enkel scherpe zaagbladen en de gepaste accessoires. Trek vóór alle ombouw- en reinigingswerkzaam- heden de stekker uit het stopcontact. Bescherm de netkabel tegen beschadigingen. Olie en zuur kunnen de kabel beschadigen. Zaagbladen, waarvan het basislichaam dikker of waarvan de schrankbreedte kleiner is dan de dikte van de spleetspie mogen niet gebruikt worden. Verwijder de netstekker niet uit het stopcontact door aan de netkabel te trekken en draag het toestel niet aan de netkabel. Herstellingen mogen alleen door een vakman uitgevoerd worden. Bij gebruik van een kabeltrommel de kabel volledig afrollen. Draaddoorsnede minstens 1,5 mm

. Zekering max. 16 A. Beveilig voldoende alle te bewerken werkstukken en overbelast de machine niet. Draag de gepaste kledij en een beschermbril en gebruik een stofmasker bij stof veroorzakende werkzaamheden. Draag een gehoorbescherming om Uw oren te beschermen! Tijdens het langdurig bewerken van hout of bij stof veroorzakende materialen moet het elektrisch gereedschap aan een gepaste stofafzuiging aangesloten worden (in Duitsland zijn voor houtstoffen goedgekeurde afzuiginrichtigen volgens TRGS 553 vereist). Anleitung HSJ 1300 SPK 1 01.03.2004 11:36 Uhr Seite 131

Werken met de handcirkelzaag Hou de cirkelzaag altijd met vaste greep. De pendelbeschermkap wordt door het werkstuk automatisch teruggeschoven. Niet forceren! De cirkelzaag gelijkmatig en zachtjes naar voren schuiven. Het afvalstuk bevindt zich bij voorkeur op de rechte kant van de cirkelzaag zodat het breede gedeelte van de steuntafel volledig op het contactvlak steunt. Als langs een voorgetekende lijn gezaagd wordt, leid de cirkelzaag langs de overeenkomstige kerf. Klem kleine houtstukken vast voordat U ze bewerkt. Nooit met de hand vasthouden. Leef de veiligheidsvoorschriften zeker na! Draag een beschermbril! Gebruik geen zaagbladen die defect zijn of barsten en scheuren vertonen. Gebruik geen flensen/flensmoeren, waarvan de boring groter of kleiner is dan die van het zaagblad. Het zaagblad mag niet met de hand of door zijdelings tegen het zaagblad te duwen afgeremd worden. De pendelbeschermkap mag niet klemmen en moet zich aan het eind van de werkfaze weer in zijn uitgangspositie bevinden. Controleer bij uitgetrokken netstekker de werkwijze van de pendelschermkap vóór het gebruik van de cirkelzaag. Controleer vóór ieder gebruik van de zaag dat de veiligheidsinrichtigen zoals pendelbeschermkap, spleetspie, flensen en instelrinchtingen behoorlijk functioneren respectievelijk correct afgesteld en vastgezet zijn. Aan de beschermkap kunt U een gepaste stofaf- zuiging aansluiten. Vergewis U zich van een veilige en behoorlijke aansluiting van de stofaanzuiging. Voor het zagen mag de beweegbare pendel- beschermkap niet in de terugge-trokken beschermkap vastgeklemd worden. Onderhoud De ventilatiespleten in het motorhuis vrij en schoon houden. De spleten af en toe uitblazen. Als zich bovenmatige vonkvorming voordoet, laat de koolborstels door een vakbedrijf controleren. Afgewerkte koolborstels mogen alleen door een vakbedrijf of door onze klantenservice vervangen worden. Hou Uw zaag altijd schoon. Gebruik voor het reinigen van de kunststof geen bijtende middelen. Moest U een beschadiging vaststellen, kunt U de wisselstukken volgens de bijgaande explosietekening alsook volgens de wisselstukkenlijst exact defineren en bij onze klantenservice bestellen. Let op!Gehoorbescherming en beschermbril dragenParallelsnede1. Vastzetschroef 1 losdraaien.2. Bij een snede van 90° de parallelaanslag 2 volgens scala op keepA instellen. Bij een snede van 45° de parallelaanslag 2 volgens scala op keep instellen. Op de zaagbladbreedte letten.3. Vastzetschroef aanhalen.Let op!Een proefsnede met een stuk afvalhout uitvoeren.Snijdiepte instellen1. Vastzetschroef 1 losdraaien.2. Zaagschoen naar beneden draaien.3. Snijdiepte volgens scala instellen.De tandtop moet ongeveer 2 mm boven het hout uitsteken.4. Vastzetschroef vastdraaien. Anleitung HSJ 1300 SPK 1 01.03.2004 11:36 Uhr Seite 143

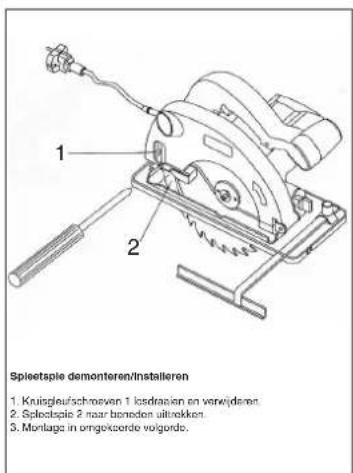

1. Kruisgleufschroeven 1 losdraaien en verwijderen.

2. Spleetspie 2 naar beneden uittrekken.

3. Montage in omgekeerde volgorde.

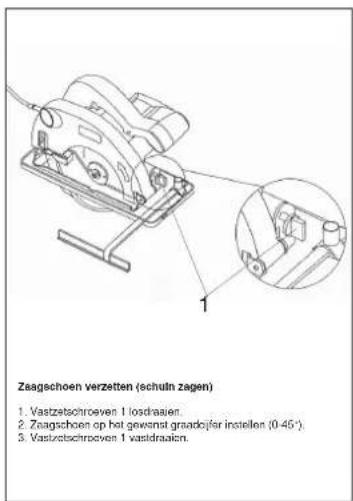

Zaagschoen verzetten (schuin zagen)

1. Vastzetschroeven 1 losdraaien.

2. Zaagschoen op het gewenst graadcijfer instellen (0-45°).

3. Vastzetschroeven 1 vastdraaien.

2. Met de frontgatsleutel 2 het zaagblad tegenhouden.

3. schroef losdraaien.

4. Flens 4 en het zaagblad naar beneden verwijderen.

5. Flens reinigen, een nieuwe zaagblad installeren.

Op de draairichting letten (zie pijl op de beschermkap).

6. Schroef vastdraaien. Controleren of het zaagblad rond

draait. Let op! Vóór alle werkzaam- heden aan de cirkel- zaag netstekkertrekken! Inschakelen Vooraleer U de in/uitschakelaar indrukt moet U controleren of het zaagblad behoorlijk gemonteerd is, alle beweegbare onderdelen gemakkelijk draaien en de klemschroeven vast-gedraaid zijn. In/uitschakelen Inschakelen : Vergrendeltoets 3 en toets 4 tegelijkertijd indrukken. Uitschakelen : Vergrendeltoets en toets loslaten. Anleitung HSJ 1300 SPK 1 01.03.2004 11:36 Uhr Seite 1516

Az termékek dokumentációjának és kisérô okmányainak azutánnyomása és sokszorosítása, kivonatosan is csak az ISC GmbHkifejezett beleegyezésével engedélyezett. Naknadno tiskanje ili slična umnožavanja dokumentacije i pratećihpapira ovih proizvoda, čak i djelomično kopiranje, moguće je samouz izričito dopuštenje tvrtke ISC GmbH. Перепечатывание или прочие виды размножения документациии сопроводительных листов продукции фирмы, полностью иличастично, разрешено производить только с однозначногоразрешения ISC GmbH. Anleitung HSJ 1300 SPK 1 01.03.2004 11:36 Uhr Seite 32 GARANTIE Op het in de handleiding genoemde toestel geven wij 2 jaar garantie voor het geval dat ons product gebreken mocht vertonen. De periode van 2 jaar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voorwaarde dat het toestel naar behoren is onderhouden en gebruikt conform de handleiding. Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 2 jaar behouden. De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respectievelijke landen van de regionale hoofdverdeler als aanvulling van de ter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoon van de regionaal bevoegde klantendienst of tot het hieronder vermelde serviceadres te wenden.
