MANUALE UTENTE HSJ 1300 Prowork

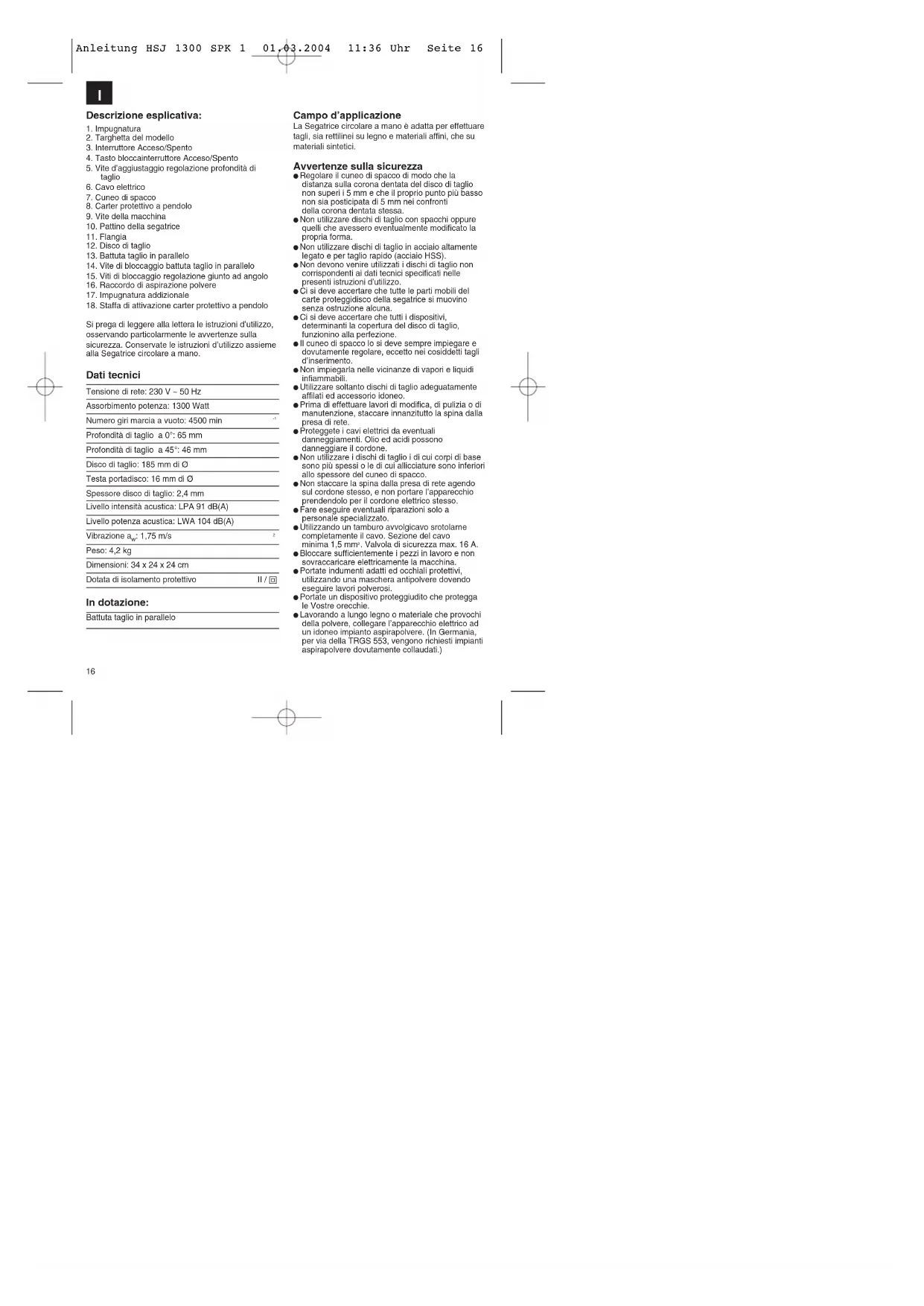

Descrizione esplicativa:

2. Targhetta del modello

3. Interruttore Acceso/Spento

4. Tasto bloccainterruttore Acceso/Spento

5. Vite d’aggiustaggio regolazione profondità di

8. Carter protettivo a pendolo

9. Vite della macchina

10. Pattino della segatrice

13. Battuta taglio in parallelo

14. Vite di bloccaggio battuta taglio in parallelo

15. Viti di bloccaggio regolazione giunto ad angolo

16. Raccordo di aspirazione polvere

17. Impugnatura addizionale

18. Staffa di attivazione carter protettivo a pendolo

Si prega di leggere alla lettera le istruzioni d’utilizzo, osservando particolarmente le avvertenze sulla sicurezza. Conservate le istruzioni d’utilizzo assieme alla Segatrice circolare a mano. Dati tecnici Tensione di rete: 230 V ~ 50 Hz Assorbimento potenza: 1300 Watt Numero giri marcia a vuoto: 4500 min

Profondità di taglio a 0°: 65 mm Profondità di taglio a 45°: 46 mm Disco di taglio: 185 mm di Ø Testa portadisco: 16 mm di Ø Spessore disco di taglio: 2,4 mm Livello intensità acustica: LPA 91 dB(A) Livello potenza acustica: LWA 104 dB(A) Vibrazione a

Peso: 4,2 kg Dimensioni: 34 x 24 x 24 cm Dotata di isolamento protettivo II / In dotazione: Battuta taglio in parallelo Campo d’applicazione La Segatrice circolare a mano è adatta per effettuare tagli, sia rettilinei su legno e materiali affini, che su materiali sintetici. Avvertenze sulla sicurezza Regolare il cuneo di spacco di modo che la distanza sulla corona dentata del disco di taglio non superi i 5 mm e che il proprio punto più basso non sia posticipata di 5 mm nei confronti della corona dentata stessa. Non utilizzare dischi di taglio con spacchi oppure quelli che avessero eventualmente modificato la propria forma. Non utilizzare dischi di taglio in acciaio altamente legato e per taglio rapido (acciaio HSS). Non devono venire utilizzati i dischi di taglio non corrispondenti ai dati tecnici specificati nelle presenti istruzioni d’utilizzo. Ci si deve accertare che tutte le parti mobili del carte proteggidisco della segatrice si muovino senza ostruzione alcuna. Ci si deve accertare che tutti i dispositivi, determinanti la copertura del disco di taglio, funzionino alla perfezione. Il cuneo di spacco lo si deve sempre impiegare e dovutamente regolare, eccetto nei cosiddetti tagli d’inserimento. Non impiegarla nelle vicinanze di vapori e liquidi infiammabili. Utilizzare soltanto dischi di taglio adeguatamente affilati ed accessorio idoneo. Prima di effettuare lavori di modifica, di pulizia o di manutenzione, staccare innanzitutto la spina dalla presa di rete. Proteggete i cavi elettrici da eventuali danneggiamenti. Olio ed acidi possono danneggiare il cordone. Non utilizzare i dischi di taglio i di cui corpi di base sono più spessi o le di cui allicciature sono inferiori allo spessore del cuneo di spacco. Non staccare la spina dalla presa di rete agendo sul cordone stesso, e non portare l’apparecchio prendendolo per il cordone elettrico stesso. Fare eseguire eventuali riparazioni solo a personale specializzato. Utilizzando un tamburo avvolgicavo srotolarne completamente il cavo. Sezione del cavo minima 1,5 mm

. Valvola di sicurezza max. 16 A. Bloccare sufficientemente i pezzi in lavoro e non sovraccaricare elettricamente la macchina. Portate indumenti adatti ed occhiali protettivi, utilizzando una maschera antipolvere dovendo eseguire lavori polverosi. Portate un dispositivo proteggiudito che protegga le Vostre orecchie. Lavorando a lungo legno o materiale che provochi della polvere, collegare l’apparecchio elettrico ad un idoneo impianto aspirapolvere. (In Germania, per via della TRGS 553, vengono richiesti impianti aspirapolvere dovutamente collaudati.) Anleitung HSJ 1300 SPK 1 01.03.2004 11:36 Uhr Seite 161

Lavorando con la Segatrice circolare a mano Tenere sempre saldamente la Segatrice circolare. Il carter protettivo a pendolo viene auto- maticamente spinto indietro dal pezzo in lavoro. Non impiegare forza alcuna! Procedere leggermente ed uniformemente con la Segatrice circolare. Il pezzo di scarto si dovrebbe trovare sul lato destro della Segatrice circolare, affinché la parte larga del tavolo d’appoggio ne abbracci completamente la superficie. Segando seguendo una linea pretracciata, fare scorrere la Segatrice circolare lungo l’apposita scanalatura. Morsettare saldamente i pezzi di legno piccoli. Non tenerli con la sola mano. È assolutamente necessario osservare le norme di sicurezza! Portare occhiali protettivi! Non utilizzate dischi di taglio inoperanti oppure quelli evidenzianti spacchi o screpolature. Non utilizzate flange o madreflange con foro maggiore o minore a quello del rispettivo disco di taglio. Non si deve fermare il disco di taglio con la sola mano o premendovi lateralmente sullo stesso. Il carter protettivo a pendolo deve scorrere liberamente e, al termine di ogni fase lavorativa, si dovrà trovare nella posizione iniziale di partenza. Prima di utilizzare la Segatrice circolare, previo stacco della spina dalla presa di corrente, verificare il giusto funzionamento del carter protettivo. Prima di ogni utilizzo della macchina, accertarsi che i dispositivi di sicurezza, quali ad es. il carter a pendolo, cuneo di spacco, flangia e dispositivi di regolazione siano regolati e fissati bene e funzionino alla perfezione. Potete collegare al carter protettivo un idoneo dispositivo di aspirazione polvere. Rassicurarsi che codesto dispositivo di aspirazione polvere sia sicuramente e regolamentarmente collegato. Segando, non si deve morsettare il mobile carter protettivo a pendolo nel carter protettivo tirato indietro. Manutenzione Tenere liberi e puliti le fenditure di ventilazione sulla cassa del motore. Di tanto in quanto soffiarne via le impurità. In caso di eccessiva formazione di scintille, fate controllare le spazzole di carbone da una officina autorizzata. La sostituzione delle spazzole di carbone può avvenire soltanto da un’officina autorizzata o dal nostro Servizio Clientela. Tenete in Vostro apparecchio sempre pulito. Per pulire le parti in plastica non usare prodotti caustici. Avendo rilevato dei danni, potete ordinare il pezzo in questione presso il nostro Servizio Clientela, definendolo esattamente con l’ausilio del disegno in esploso e dell’elenco pezzi di ricambio qui allegati. Attenzione!Portare occhiali protettivi e dispositivoTaglio in parallelo1. Allentare la vite di fissaggio 1.2. Con taglio a 90°, regolare la battuta taglio in parallelo 2 sulla taccadella scala A, con taglio a 45°, regolare la battuta taglio in parallelo 2 sulla tacca della scala B, attenersi alla larghezza del disco di taglio.3. Serrare la vite di fissaggio.Attenzione!Effettuare un taglio di prova con un pezzo di legno da buttare.Regolazione profondità di taglio1. Allentare la vite di fissaggio 12. Girare all’insù il pattino della segatrice3. Regolare la profondità di taglio con l’ausilio della scala.La punta del dente deve fuoriuscire di ca. 2 mm dal legno4. Serrare la vite di fissaggio Anleitung HSJ 1300 SPK 1 01.03.2004 11:36 Uhr Seite 173

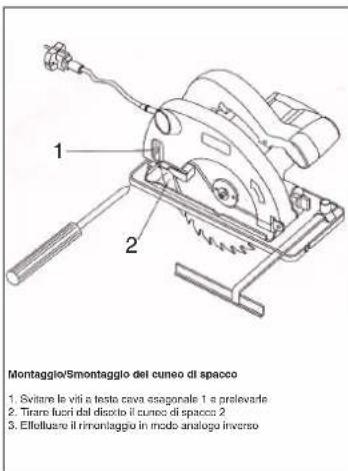

Montaggio/Smontaggio del cuneo di spacco

1. Svitare le viti a testa cava esagonale 1 e prelevarle

2. Tirare fuori dal disotto il cuneo di spacco 2

3. Effettuare il rimontaggio in modo analogo inverso

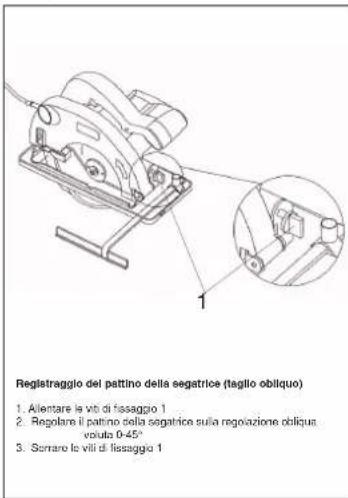

Registraggio del pattino della segatrice (taglio obliquo)

1. Allentare le viti di fissaggio 1

2. Regolare il pattino della segatrice sulla regolazione obliqua

3. Serrare le viti di fissaggio 1

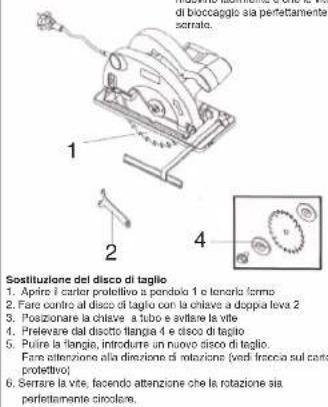

Sostituzione del disco di taglio

1. Aprire il carter protettivo a pendolo 1 e tenerlo fermo

2. Fare contro al disco di taglio con la chiave a doppia leva 2

3. Posizionare la chiave a tubo e svitare la vite

4. Prelevare dal disotto flangia 4 e disco di taglio

5. Pulire la flangia, introdurre un nuovo disco di taglio.

Fare attenzione alla direzione di rotazione (vedi freccia sul carter protettivo)

6. Serrare la vite, facendo attenzione che la rotazione sia

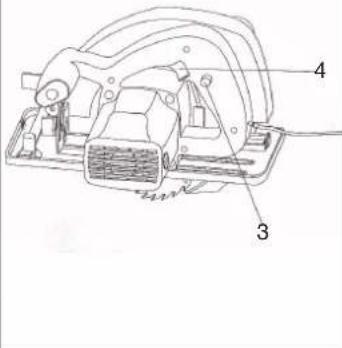

perfettamente circolare. Attenzione! Prima di lavorare con la Segatrice circolare, staccare la spina dalla presa! Avviamento Prima di azionare l’interruttore Acceso/Spento, accertarsi che il disco di taglio sia giustamente montato, che le parti mobili si muovino facilmente e che le viti di bloccaggio sia perfettamente serrate. Accensione/Spegnimento Accensione: premere contemporaneamente bottone di bloccaggio 3 e tasto 4 Spegnimento: lasciare bottone di bloccaggio e tasto. Anleitung HSJ 1300 SPK 1 01.03.2004 11:36 Uhr Seite 1819
