| Type de produit | Scie sauteuse électronique |
| Marque | Prowork |
| Modèle | PSJ 520 E |
| Tension nominale | 230 V ~ 50 Hz |
| Puissance absorbée | 520 W |
| Fréquence de course | 500 - 3000 min⁻¹ |
| Course | 16 mm |
| Profondeur de coupe dans le bois | 65 mm |
| Profondeur de coupe dans le plastique | 20 mm |
| Profondeur de coupe dans le fer | 8 mm |
| Coupe en biais | max. 45° (gauche et droite) |
| Niveau de pression acoustique | 86,2 dB(A) |
| Niveau d'intensité acoustique | 99,2 dB(A) |
| Vibration (poignée) | 6,7 m/s² |
| Poids | 2,1 kg |
| Double isolation | Oui (Classe II) |
| Aspiration des copeaux | Oui, avec raccord d'aspirateur |
| Sabot réglable | Oui, inclinaison jusqu'à 45° |
| Variateur de vitesse électronique | Oui, intégré à l'interrupteur |
| Course pendulaire | Oui, commutable (4 positions) |
| Fonction de sécurité | Interrupteur marche/arrêt avec blocage en continu |
| Protection des yeux | Intégrée (pare-éclats) |
| Entretien | Nettoyer régulièrement, graisser le galet de guidage |
| Pièces détachées | Lames de scie, vis, sabot, galet |
| Réparabilité | Réparations par un électricien confirmé, pièces de rechange originales |
FOIRE AUX QUESTIONS - PSJ 520 E Prowork
Questions des utilisateurs sur PSJ 520 E Prowork
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice PSJ 520 E - Prowork et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PSJ 520 E de la marque Prowork.
MODE D'EMPLOI PSJ 520 E Prowork
1 Câble secteur
2 Bouton d'arrêt
3 Interrupteur MARCHE/ARRET
4 Vis moletée pour régulation de la vitesse
5 Protection des yeux
6 Galet de guidage
7 C ommutateur pour la course pendulaire
8 Sabot de sciage réglable
9 Aspiration des copeaux
Consignes générales de sécurité et de prévention des accidents
Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.
- Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées immédiatement par un électricien confirmé.
- Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
- Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
- Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ^2 . Les connecteurs enfichables doivent être munls de contacts de mise à la terre et être protégés contre les projections d'eau.
● Gardez les outils dans un endroit sûr, hors de portée des enfants. - Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
- Ne laissez pas de clés d'outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l'appareil.
- Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
- Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière
incombustible.
- Il est interdit d'usiner des matériaux contenant de l'amiante! Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernéel
- Utilisez seulement des pièces de rechange originales.
- Seul un électricien confirmé est autorisé à effectuer des réparations.
- Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
● Gardez votre position de sécurité. Evitez des positions anomalies du corps. - N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
- Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
● Gardez votre lieu de travail en ordre. - Vénifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
- Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
- Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
- Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement.
- Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main!
- Veillez à une avance régulière, afin de réduire le risque d'accidents et de prolonger la durée de vie de la lame de sciage et de la scie à guichet.
● La valeur de vibration mesureé sur la poignée selon ISO 5349.
Mode d'emploi pour la scie à guichet électronique
MISE EN SERVICE
Manoeuvre impulsionnelle (Fig. 2,:
Mise en circuit: Poussez l'interrupteur
MARCHE/ARRET
Mise hors circuit: Relâchez l'interrupteur
MARCHE/ARRET
Manoeuvre permanente:
Mise en circuit: Poussez l'interrupteur
MARCHE/ARRET et bloquez
l'interrupteur poussé au moyen
du bouton d'arrêt.
Mise hors circuit: Poussez, ensuite relâchez
l'interrupteur MARCHE/ARRET.
Régulateur du nombre de tours
L'utilisateur peut régler le nombre de tours en continu en exerçant une pression plus ou moins forte sur l'interrupteur MARCHE/ARRET. En poussant cet interrupteur légèrement, on obtient un petit nombre de tours. En poussant cet interrupteur fortement, on obtient un haut nombre de tours. Cette fonction vous permet de choisir le nombre de cycles par minute, en fonction du travail à effectuer.
Présélection électronique du nombre des tours (Fig. 2)
En tournant la vis moletée sur l'interrupteur MARCHE/ARRET, on peut prérégler le nombre de tours désiré. Tournez la vis moletée dans la directi "PLUS" pour augmenter le nombre de tours, et tournez la vis moletée dans la direction "MOINS" pour le diminuer. Le nombre de cycles par minute dépend du matériau et des conditions de travail.
Les règles généralement valables pour la vitesse de coupe pendant l'usinage par enlèvement des copeaux s'appliquent dans ce cas aussi.
Remplacement d'une lame de sciage (Fig. 1)
Avant d'effectuer toute sorte de travaux sur l'appareil et avant de remplacer une lame de sciage, mettez la scie à guichet hors circuit et retirez la fiche secteur de la prise de courant.
Desserrez les deux vis au coulisseau (Fig. 1) au moyen de la clé mâle coudée pour vis à six pans creux. Glissez la lame de sciage dans la rainure de guidage, jusqu'à la butée entre la tige et l'étrier de retenue. Serrez les deux vis au moyen de la clé mâle coudée pour vis à six pans creux.
Il faut que la denture de la lame de sciage soit dirigée dans le sens de coupe. Veillez à ce que la lame soit bien serrée dans la rainure de guidage du coulisseau et du galet de roulement.
Réglage du sabot de sciage (coupes en blais et sciage à proximité des bords, Fig.4)
Après avoir desserré les deux vis sur la face inférieure, on peut pivoter le sabot de sciage par 45" au maximum vers les deux côtés, afin de permettre des coupes en biais et des coupes diagonales. Les positions angulaires de 15°, de 30° et de 45° sont marquées par des traits. Toute position angulaire entre les marquages peut être réglée aussi.
Pour régler l'angle de coupe, desserrez les deux vis (Fig. 4), jusqu'à ce qu'il soit justement possible de déplacer le sabot de sciage. Réglez l'angle désiré et reserrez les deux vis.
Pour pouvoir scier jusqu'au bord, on peut glisser le sabot de sciage vers l'arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 4) et glissez le sabot de sciage vers l'arrière. Resserrez les deux vis.
Dispositif d'aspiration
La scie à guichet est munie d'un raccord d'aspirateur. On peut raccorder n'importe quel aspirateur à l'orifice d'aspiration sur l'extrémité arrière de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillez vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur.
CARACTERISTIQUES TECHNIQUES
| Tension nominale: 230 V ~ 50 Hz | |
| Puissance absorbée: 520 W | |
| Cycles par minute: 500 - 3000 min | |
| Course: 16 mm | |
| Profondeur de coupe, bois: 65 mm | |
| Profondeur de coupe, plastique: 20 mm | |
| Profondeur de coupe, fer: 8 mm | |
| Coupe en biais: max. 45° (gauche et droite) | |
| Niveau de pression acoustique LPA: 86,2 dB(A) | |
| Niveau d'intensité acoustique LWA: 99,2 dB(A) | |
| Vibration a_w | 6,7 m/s |
| Double isolation II / [☐] | |
| Poids 2,1 kg | |
F
F


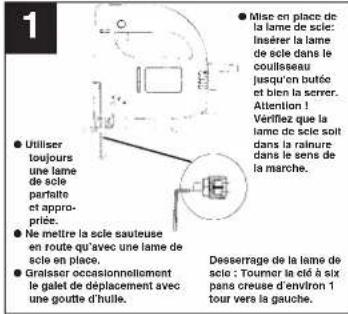

Mise en place de la lame de sole: Insérer la lame de sole dans le coulisseau jusqu'en butée et bien la serrer. Attention! Veriliez que la lame de sole soit dans la rainure dans le sens de la marche. Utiliser toujours une lame de sole partaite et appropriate. Ne mettre la sole sauteuse en route qu'avec une lame de sole en place. Graisser occasionnellement le galet de déplacement avec une goutte d'huile. Desserrage de la lame de sole : Toumer le cité à six pans creuse d'environ 1 tour vers la gauche.


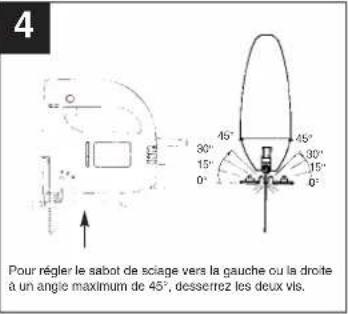

Pour régler le sabot de sclage vers la gauche ou la droite a un angle maximum de 45°, desserrez les deux vis.


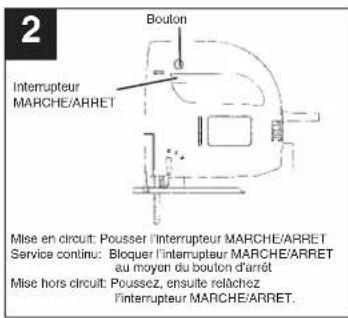

2 Bouton Interrupteur MARCHE/ARRET Mise en circuit: Pousser l'interrupteur MARCHE/ARRET Service continu: Bloquer l'interrupteur MARCHE/ARRET au moyen du bouton d'arrêt Mise hors circuit: Poussez, ensuite relâchéz l'interrupteur MARCHE/ARRET.


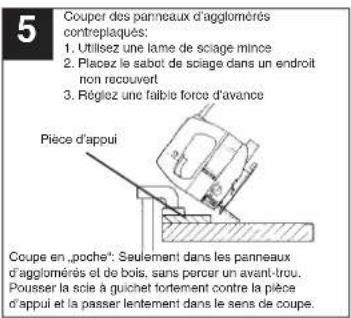

5 Couper des panneaux d'agglomérés contreplaques: 1. Utilisez une lame de sciage mince 2. Placez le sabot de sciage dans un endroit non recouvert 3. Régiez une faible force d'avance Pièce d'appui Coupe en „poche“: Sauflement dans les panneaux d'agglomérés et de bois, sans percar un avant-trou. Pousser la sole à guichet tortement contre la pièce d'appui et la passer lentement dans le sens de coupe.


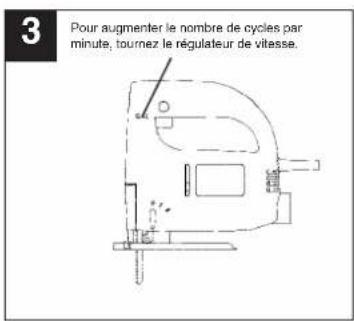

Pour augmenter le nombre de cycles par minute, tournez le régulateur de vitesse.12
Beschrijving
Nous fournissons une garantie de 2 ans pour l'appareil décrit dans le mode d'emploi, en cas de vice du notre produit. Lo célé de 2 ans commone avec la transmission ou risque ou la prise en charge de l'appareil par le client.
La condition de base pour le faire valeur de la garantie sur un seulement au bonne et dual forme, conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.
Vous conservez bien entendu les droits de garantie liques pendant ces 2009.
La garantie est valable pour l'ensemble de la République Fédionale d'Allemagne ou des pays respectifs du portionaire commercial principal en complément des prescriptions legales locales. Veuillez meter l'interlocultur du service sprovente competent pour votre région ou l'adresse mentionnée ci-dessous.
① CERTIFICATO DI GARANZIA
⑤ Pour toutes informations ou service après
vente, merci de prendre contact avec votre revondeur.
NL Einhell Benelux
/ddslocn 44 Nl. 1015 PKD
NL-4815 PK Breda
Tel: 076 5993470, Fax 076 5993476
E Comercial Einhell, S.A.
Trevesia Villa Ester, 9 B
Poligono Industrial El Nogal
E-28119 Algete-Madrid
P Einhell Portugal Lda
Apartecio 2100
Rud da Akelia, 225 Aperta B-4406-017 Arozelo VNG
Tel. 022 0917500 Fax 022 0917529
① Einhell Italia s.r.l.
Via Marconi, 16
La répréession ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autoriste qu'avait l'agrément exprès de l'entreprise ISC GmbH.
