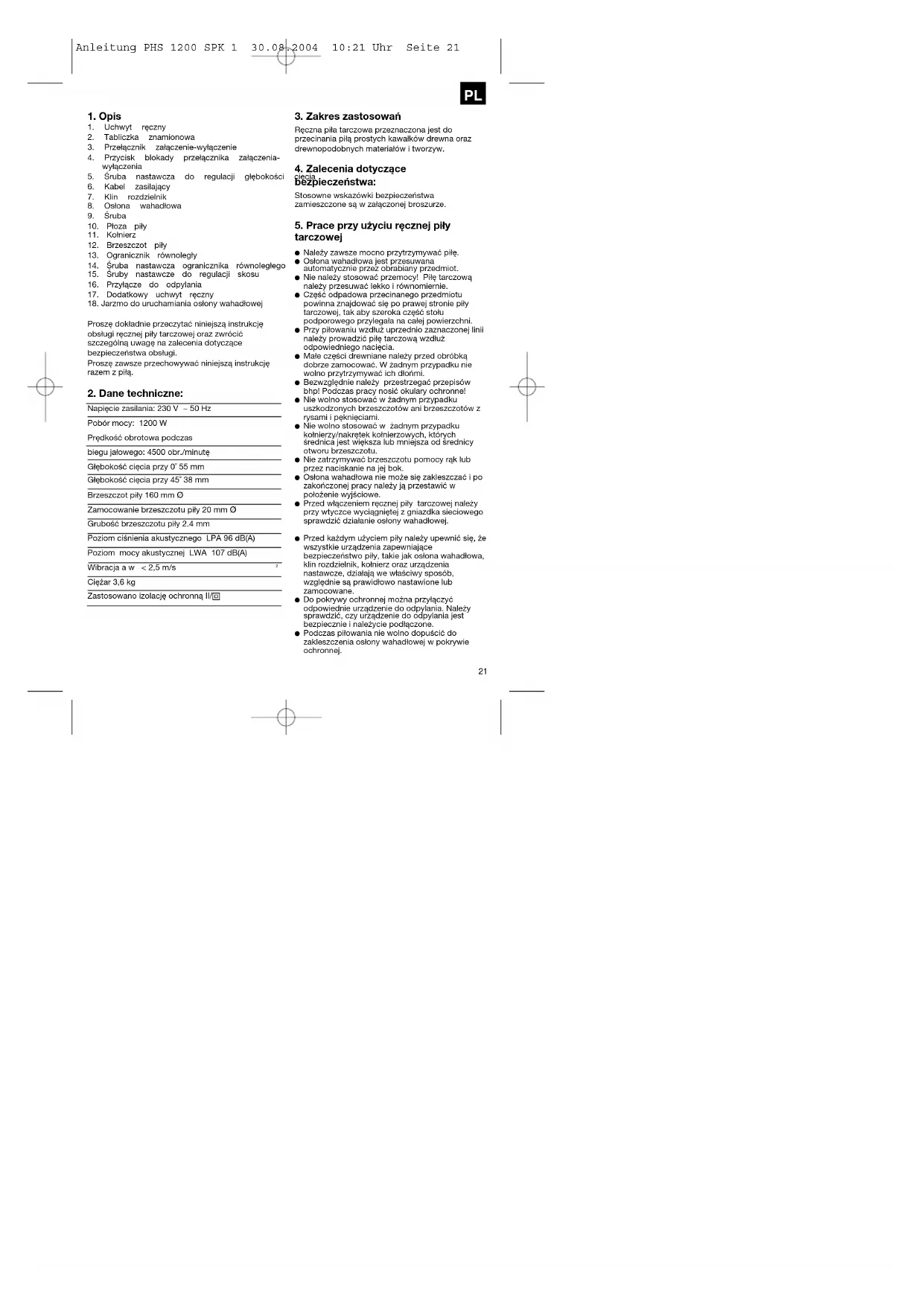

INSTRUKCJA OBSŁUGI PHS 1200/1 Prowork

2. Tabliczka znamionowa

3. Przełącznik załączenie-wyłączenie

4. Przycisk blokady przełącznika załączenia-

5. Śruba nastawcza do regulacji głębokości cięcia

13. Ogranicznik równoległy

14. Śruba nastawcza ogranicznika równoległego

15. Śruby nastawcze do regulacji skosu

16. Przyłącze do odpylania

17. Dodatkowy uchwyt ręczny

18. Jarzmo do uruchamiania osłony wahadłowej

Proszę dokładnie przeczytać niniejszą instrukcję obsługi ręcznej piły tarczowej oraz zwrócić szczególną uwagę na zalecenia dotyczące bezpieczeństwa obsługi. Proszę zawsze przechowywać niniejszą instrukcję razem z piłą.

Napięcie zasilania: 230 V ~ 50 Hz Pobór mocy: 1200 W Prędkość obrotowa podczas biegu jałowego: 4500 obr./minutę Głębokość cięcia przy 0˚ 55 mm Głębokość cięcia przy 45˚ 38 mm Brzeszczot piły 160 mm Ø Zamocowanie brzeszczotu piły 20 mm Ø Grubość brzeszczotu piły 2.4 mm Poziom ciśnienia akustycznego LPA 96 dB(A) Poziom mocy akustycznej LWA 107 dB(A) Wibracja a w < 2,5 m/s

Ciężar 3,6 kg Zastosowano izolację ochronną II/

3. Zakres zastosowań

Ręczna piła tarczowa przeznaczona jest do przecinania piłą prostych kawałków drewna oraz drewnopodobnych materiałów i tworzyw.

4. Zalecenia dotyczące

bezpieczeństwa: Stosowne wskazówki bezpieczeństwa zamieszczone są w załączonej broszurze.

5. Prace przy użyciu ręcznej piły

tarczowej Należy zawsze mocno przytrzymywać piłę. Osłona wahadłowa jest przesuwana automatycznie przez obrabiany przedmiot. Nie należy stosować przemocy! Piłę tarczową należy przesuwać lekko i równomiernie. Część odpadowa przecinanego przedmiotu powinna znajdować się po prawej stronie piły tarczowej, tak aby szeroka część stołu podporowego przylegała na całej powierzchni. Przy piłowaniu wzdłuż uprzednio zaznaczonej linii należy prowadzić piłę tarczową wzdłuż odpowiedniego nacięcia. Małe części drewniane należy przed obróbką dobrze zamocować. W żadnym przypadku nie wolno przytrzymywać ich dłońmi. Bezwzględnie należy przestrzegać przepisów bhp! Podczas pracy nosić okulary ochronne! Nie wolno stosować w żadnym przypadku uszkodzonych brzeszczotów ani brzeszczotów z rysami i pęknięciami. Nie wolno stosować w żadnym przypadku kołnierzy/nakrętek kołnierzowych, których średnica jest większa lub mniejsza od średnicy otworu brzeszczotu. Nie zatrzymywać brzeszczotu pomocy rąk lub przez naciskanie na jej bok. Osłona wahadłowa nie może się zakleszczać i po zakończonej pracy należy ją przestawić w położenie wyjściowe. Przed włączeniem ręcznej piły tarczowej należy przy wtyczce wyciągniętej z gniazdka sieciowego sprawdzić działanie osłony wahadłowej. Przed każdym użyciem piły należy upewnić się, że wszystkie urządzenia zapewniające bezpieczeństwo piły, takie jak osłona wahadłowa, klin rozdzielnik, kołnierz oraz urządzenia nastawcze, działają we właściwy sposób, względnie są prawidłowo nastawione lub zamocowane. Do pokrywy ochronnej można przyłączyć odpowiednie urządzenie do odpylania. Należy sprawdzić, czy urządzenie do odpylania jest bezpiecznie i należycie podłączone. Podczas piłowania nie wolno dopuścić do zakleszczenia osłony wahadłowej w pokrywie ochronnej.

Szczeliny wentylacyjne przy obudowie silnika muszą być zawsze wolne i czyste. Od czasu do czasu należy je przedmuchiwać. Przy nadmiernym iskrzeniu należy skontrolować w warsztacie stan szczotek węglowych piły. Zużyte szczotki węglowe można wymienić tylko w warsztacie specjalistycznym lub w punkcie serwisowym producenta. Piłę tarczową należy zawsze utrzymywać w czystości. Do czyszczenia elementów z tworzyw sztucznych nie stosować żrących środków. W przypadku stwierdzenia jakichkolwiek uszkodzeń należy na podstawie załączonego rysunku złożeniowego oraz wykazu części określić dokładnie, którą część piły należy wymienić, a następnie zamówić tę część w punkcie serwisowym.

7. Zamawianie części zamiennych

Zamawiając części zamienne, należy podać następujące informacje: Typ urządzenia Nr wyrobu Nr identyfikacyjny urządzenia Nr wymaganej części zamiennej Szczotki węglowe 43.308.51.01.002 Włącznik 43.308.51.01.001

Uwaga!Nosić ochronę słuchu i okulary ochronne!Przecinanie równoległe1. Zwolnić śrubę ustalającą 1. 2. Przy przecinaniu 90˚ ogranicznik równoległy 2 nastawić na nacięcie A według skali; przy przecinaniu 45˚ ogranicznik równoległy 2 nastawić na nacięcie B według skali, zwrócić uwagęna szerokość brzeszczotu piły.3. Dokręcić śrubę ustalającą. Uwaga!Przeprowadzić cięcie próbne z użyciem kawałka drewnaodpadowego. Nastawianie głębokości cięcia1. Zwolnić śrubę ustalającą 1. 2. Płozę piły tarczowej odchylić do dołu. 3. Nastawić głębokość cięcia według skali. Czubek zęba powinien wystawać około 2 mm z przecinanego drewna.4. Dokręcić śrubę ustalającą. Przestawianie płozy piły (cięcie skośne)1. Zwolnić śruby ustalające 1. 2. Płozę ręcznej piły tarczowej nastawić na pożądany kąt w zakresie 0 - 45˚.3. Dokręcić mocno śruby ustalające 1. Anleitung PHS 1200 SPK 1 30.08.2004 10:21 Uhr Seite 223

Wymiana brzeszczotu piły

1. Otworzyć osłonę wahadłową 1 i przytrzymać.

2. Za pomocą klucza czołowego 2 zakontrować brzeszczot.

4. Wyjąć do dołu kołnierz 4 i brzeszczot piły.

5. Oczyścić kołnierz, założyć nowy brzeszczot piły, zwrócić

uwagę na kierunek obrotów ruchu (patrz strzałka na pokrywie ochronnej).

6. Dokręcić mocno śruby, zwrócić uwagę na ruch obrotowy

bez bicia. Uwaga! Przed wszelkimi pracami przy pile należy wyciągnąć wtyczkę z gniazdka sieciowego! Załączanie Przed naciśnięciem wyłącznika załączenia piły tarczowej należy upewnić się, że brzeszczot piły jest prawidłowo zamontowany, wszystkie ruchome części piły lekko chodzą, a śruby mocujące są mocno dokręcone. Załączanie - Wyłączanie Załączanie: Nacisnąć jednocześnie guzik blokady 3 i przycisk 4. Wyłączanie: Zwolnić guzik blokady i przycisk. Anleitung PHS 1200 SPK 1 30.08.2004 10:21 Uhr Seite 23H
