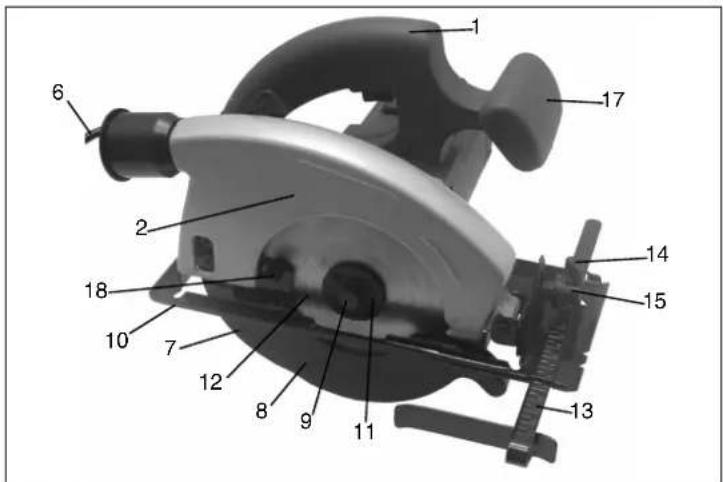

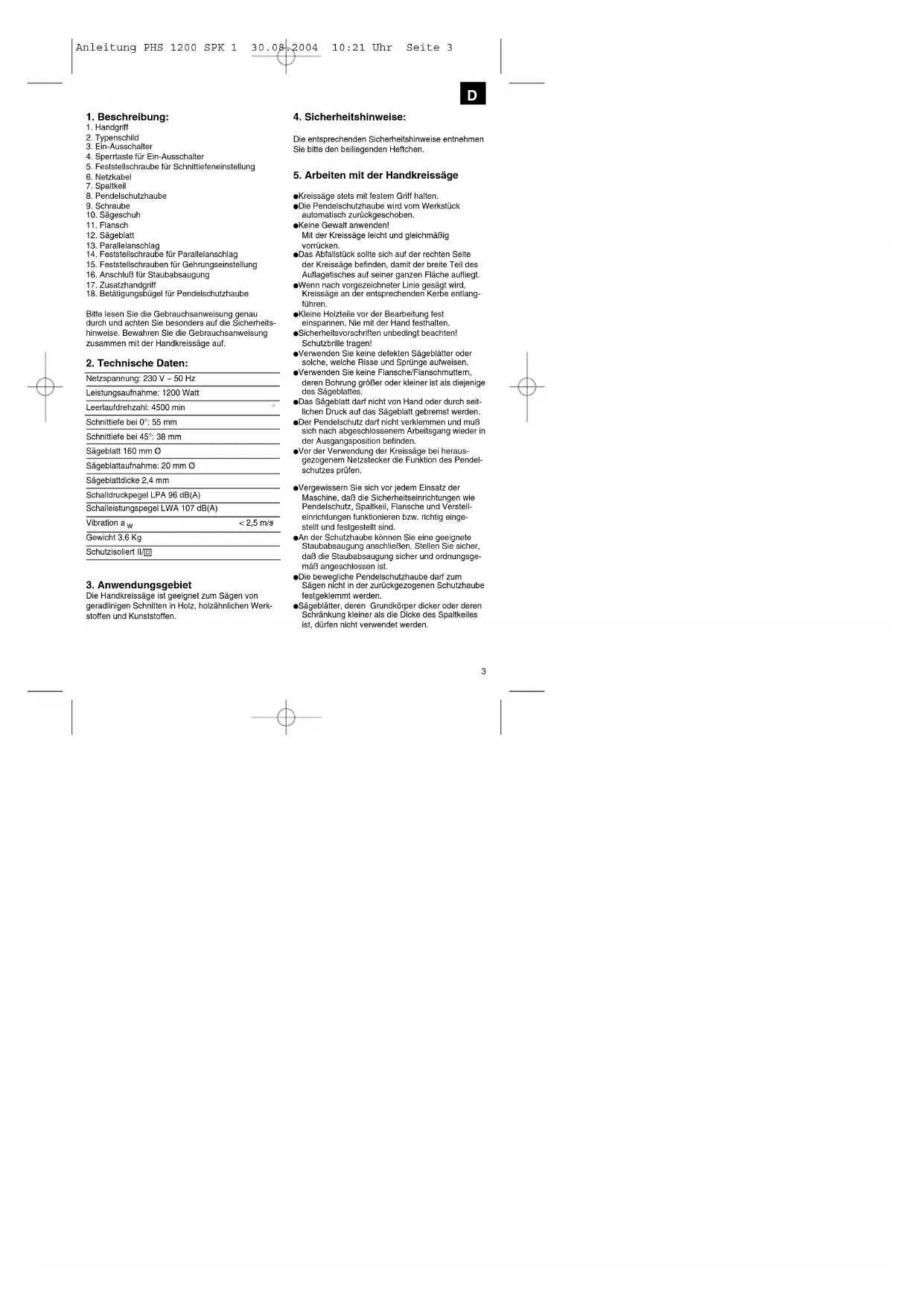

4. Sperrtaste für Ein-Ausschalter

5. Feststellschraube für Schnittiefeneinstellung

13. Parallelanschlag

14. Feststellschraube für Parallelanschlag

15. Feststellschrauben für Gehrungseinstellung

16. Anschluß für Staubabsaugung

18. Betätigungsbügel für Pendelschutzhaube

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheits- hinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit der Handkreissäge auf.

2. Technische Daten:

Netzspannung: 230 V ~ 50 Hz Leistungsaufnahme: 1200 Watt Leerlaufdrehzahl: 4500 min

Schnittiefe bei 0°: 55 mm Schnittiefe bei 45°: 38 mm Sägeblatt 160 mm Ø Sägeblattaufnahme: 20 mm Ø Sägeblattdicke 2,4 mm Schalldruckpegel LPA 96 dB(A) Schalleistungspegel LWA 107 dB(A) Vibration a

Gewicht 3,6 Kg Schutzisoliert II/

Die Handkreissäge ist geeignet zum Sägen von geradlinigen Schnitten in Holz, holzähnlichen Werk- stoffen und Kunststoffen.

4. Sicherheitshinweise:

Die entsprechenden Sicherheitshinweise entnehmen Sie bitte den beiliegenden Heftchen.

5. Arbeiten mit der Handkreissäge

Kreissäge stets mit festem Griff halten. Die Pendelschutzhaube wird vom Werkstück automatisch zurückgeschoben. Keine Gewalt anwenden! Mit der Kreissäge leicht und gleichmäßig vorrücken. Das Abfallstück sollte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt. Wenn nach vorgezeichneter Linie gesägt wird, Kreissäge an der entsprechenden Kerbe entlang- führen. Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten. Sicherheitsvorschriften unbedingt beachten! Schutzbrille tragen! Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen. Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung größer oder kleiner ist als diejenige des Sägeblattes. Das Sägeblatt darf nicht von Hand oder durch seit- lichen Druck auf das Sägeblatt gebremst werden. Der Pendelschutz darf nicht verklemmen und muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden. Vor der Verwendung der Kreissäge bei heraus- gezogenem Netzstecker die Funktion des Pendel- schutzes prüfen. Vergewissern Sie sich vor jedem Einsatz der Maschine, daß die Sicherheitseinrichtungen wie Pendelschutz, Spaltkeil, Flansche und Verstell- einrichtungen funktionieren bzw. richtig einge- stellt und festgestellt sind. An der Schutzhaube können Sie eine geeignete Staubabsaugung anschließen. Stellen Sie sicher, daß die Staubabsaugung sicher und ordnungsge- mäß angeschlossen ist. Die bewegliche Pendelschutzhaube darf zum Sägen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden. Sägeblätter, deren Grundkörper dicker oder deren Schränkung kleiner als die Dicke des Spaltkeiles ist, dürfen nicht verwendet werden.

Anleitung PHS 1200 SPK 1 30.08.2004 10:21 Uhr Seite 34

Die Lüftungsschlitze am Motorgehäuse frei und sauber halten. Von Zeit zu Zeit Schlitze aus- blasen. Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Fachwerkstätte über- prüfen. Abgenützte Kohlebürsten dürfen nur von einer Fachwerkstätte oder unserem Kundendienst aus- gewechselt werden. Halten Sie Ihr Gerät immer sauber. Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

7. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden; Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteilnummer des erforderlichen Ersatzteils Ersatzteil Ersatzteil-Nr. Ersatzkohlen 43.308.51.01.002 Schalter 43.308.51.01.001 Parallelschnitt1. Feststellschraube 1 lösen2. Bei 90° Schnitt, Parallelanschlag 2 lt. Skala auf Kerbe A einstellen,bei 45° Schnitt, Parallelanschlag 2 lt. Skala auf kerbe B einstellen,auf Sägeblattbreite achten.3. Feststellschraube anziehenAchtung!Probeschnitt mit einem Abfallholz durchführen

Achtung!Gehörschutz und Schutzbrille tragen.Schnittiefe einstellen1. Feststellschraube 1 lösen2. Sägeschuh nach unten schwenken3. Schnittiefe nach Skala einstellen.Zahnspitze muß ca. 2 mm aus dem Holz herausragen.4. Feststellschraube anziehen Sägeschuh verstellen (Schrägschnitt)1. Die Feststellschraube 1 lösen2. Sägeschuh auf gewünschte Gradzahl einstellen 0-45°3. Feststellschraube 1 fest anziehen

Anleitung PHS 1200 SPK 1 30.08.2004 10:21 Uhr Seite 45

1. Pendelschutzhaube (1) öffnen und festhalten

2. Mit Stirnlochschlüssel (2) das Sägeblatt gegenhalten

4. Flansch (4) und Sägeblatt nach unten entnehmen

5. Flansch reinigen, neues Sägeblatt einsetzen.

Auf Laufrichtung achten (siehe Pfeil auf der Schutzhaube)

6. Schraube anziehen, auf Rundlauf achten

Achtung! Vor allen Arbeiten an der Kreissäge Netzstecker ziehen! Einschalten Bevor Sie den Ein-Ausschalter betätigen, vergewissern Sie sich ob, das Sägeblatt richtig montiert, bewegliche Teile leichtgängig und Klemmschrauben fest angezogen sind. Ein-Ausschalten Einschalten: Sperrknopf 3 und Taste 4 gleichzeitig drücken Ausschalten: Sperrknopf und Taste loslassen
