Тип продукта	Ручная циркулярная пила
Марка	Prowork
Модель	PHS 1200/1
Напряжение сети	230 В ~ 50 Гц
Потребляемая мощность	1200 Вт
Скорость холостого хода	4500 об/мин
Глубина реза под 0°	55 мм
Глубина реза под 45°	38 мм
Диаметр диска	160 мм
Посадочное отверстие диска	20 мм
Толщина диска	2,4 мм
Уровень звукового давления	96 дБ(А)
Уровень звуковой мощности	107 дБ(А)
Вибрация	< 2,5 м/с²
Вес	3,6 кг
Двойная изоляция	Да (II/回)
Патрубок для пылеудаления	Да
Параллельный упор	В комплекте
Регулировка наклона	от 0° до 45°
Поворотный защитный кожух	Да
Дополнительная рукоятка	Да
Гарантия	2 года
Доступные запасные части	Щетки, выключатель

Часто задаваемые вопросы - PHS 1200/1 Prowork

Как заменить пильный диск циркулярной пилы Prowork PHS 1200/1?

Перед любыми действиями отключите инструмент от сети. Откройте поворотный защитный кожух и заблокируйте диск с помощью штифтового ключа. Ослабьте центральный винт, снимите наружный фланец и старый диск. Очистите фланец, установите новый диск, соблюдая направление вращения (стрелка на кожухе), затем затяните фланец и винт. Убедитесь в соосности перед закрытием кожуха.

Как отрегулировать глубину реза?

Ослабьте винт крепления опорной плиты. Поверните опорную плиту вниз и установите нужную глубину по шкале. Вершина зубьев должна выступать примерно на 2 мм над древесиной. Затем затяните винт крепления.

Как выполнить косой рез (45°)?

Ослабьте винты крепления опорной плиты. Установите угол опорной плиты от 0° до 45° по шкале, затем затяните винты. Для реза под 45° с параллельным упором установите упор на паз B. Сделайте пробный рез на обрезке дерева перед распилом окончательной детали.

Как использовать параллельный упор?

Ослабьте винт крепления упора. Для реза под 90° установите упор на паз A и отрегулируйте ширину по шкале. Для реза под 45° используйте паз B. Учтите толщину пильного диска (2,4 мм) при измерении. Затяните винт и сделайте пробный рез.

Каковы основные правила безопасности?

Всегда используйте наушники и защитные очки. Перед каждым использованием проверяйте, что поворотный защитный кожух работает правильно. Никогда не блокируйте кожух в открытом положении. Отключайте пилу перед любой регулировкой или заменой диска. Используйте только исправные диски без трещин. Не прилагайте чрезмерное усилие при подаче.

Как подключить пылесос?

Пила оснащена патрубком для пылеудаления на защитном кожухе. Подключите соответствующий пылесос к этому патрубку для уменьшения пыли при пилении. Убедитесь, что соединение надежно и соответствует требованиям.

Какое регулярное техническое обслуживание необходимо?

Содержите вентиляционные щели двигателя в чистоте, продувая их сжатым воздухом. При появлении чрезмерного искрения проверьте угольные щетки в специализированной мастерской. Очищайте пилу неагрессивными средствами. Храните в сухом месте.

Где можно заказать запасные части?

Запасные части (щетки, выключатель) доступны через сервисную службу. Для заказа укажите тип инструмента (PHS 1200/1), номер артикула и номер запчасти (например, щетки: 43.308.51.01.002). Обратитесь к продавцу или в сервисную службу, указанную в инструкции.

Какова мощность и скорость пилы?

Пила Prowork PHS 1200/1 имеет потребляемую мощность 1200 Вт и скорость холостого хода 4500 об/мин. Это обеспечивает чистую резку древесины и пластиков.

Какие пильные диски совместимы?

Пила принимает диски диаметром 160 мм с посадочным отверстием 20 мм и толщиной 2,4 мм. Используйте только исправные диски без трещин и соблюдайте направление вращения, указанное на диске и кожухе.

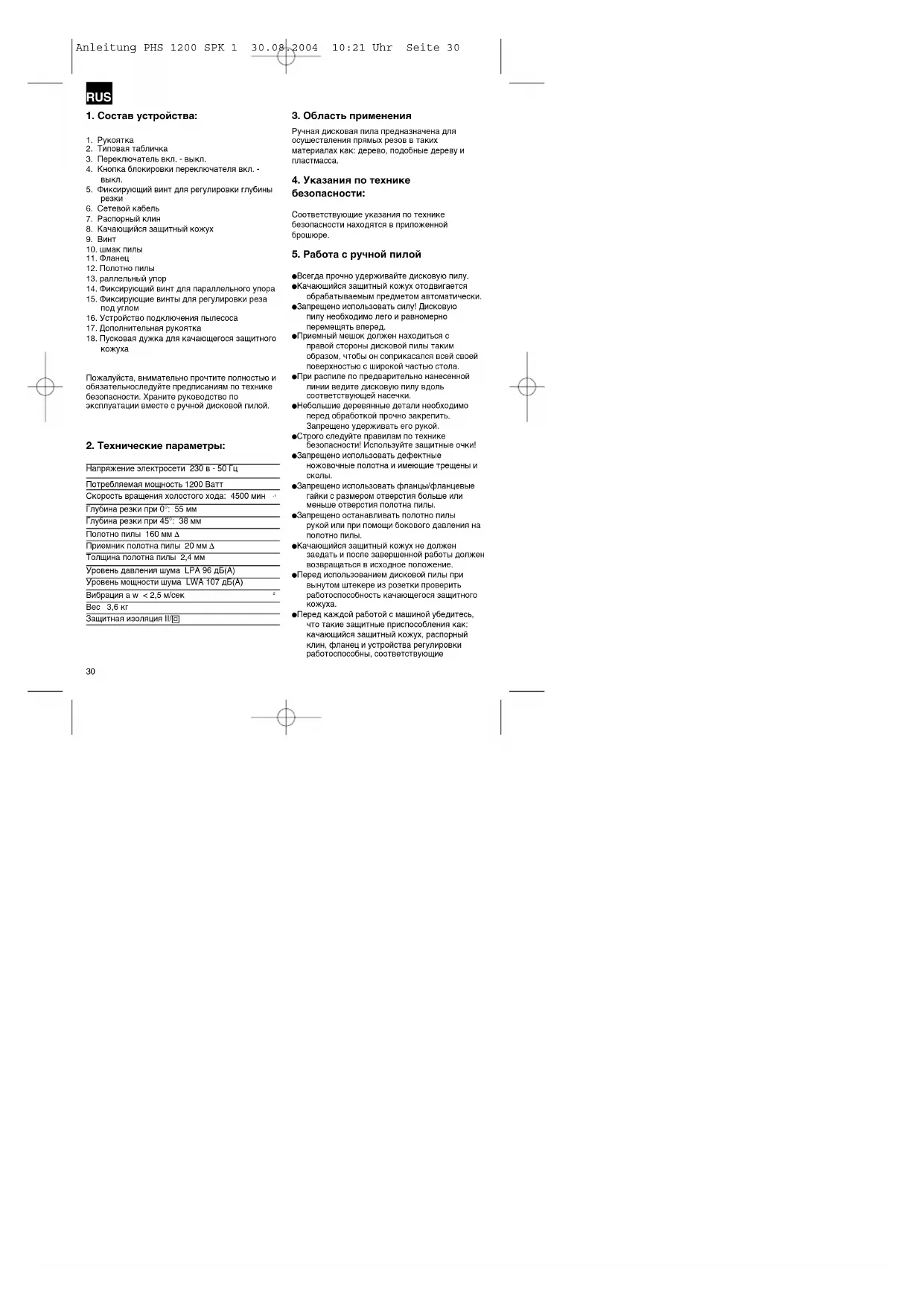

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PHS 1200/1 Prowork

1. Состав устройства:

1. Рукоятка

2. Типовая табличка

3. Переключатель вкл. - выкл.

4. Кнопка блокировки переключателя вкл. - выкл.

5. Фиксирующий винт для регулировки глубины реаки

6. Сетевой кабель

7. Распорный клин

8. Качающийся защитный кожух

9. ВИНТ

10. шмак пилы

11. Фланец

12. Полотно пилы

13. раллельный упор

14. Фиксирующий винт для параллельного упора

15. Фиксирующие винты для регулировки реза под углом

16. Устройство подключения пылесоса

17. Дополнительная рукоятка

18. Пусковая дужка для качающегося защитного кожуха

Пожалуйста, внимательно прочтите полностью и обязательноследуйте предписаниям по технике безопасности. Храните руководство по эксплуатации вместе с ручной дисковой пилой.

2. Технические параметры:

Напряжение электросети 230 в - 50 Гц

Потребляемая мощность 1200 Ватт

Скорость вращения холостого хода: 4500 мин

Глубина резки при 0°: 55 мм

Глубина резки при 45°: 38 мм

Полотно пилы 160 мм Δ

Приемник полотна пилы 20 мм Δ

Толщина полотна пилы 2,4 мм

Уровень давления шума LPA 96 дБ(А)

Уровень мощности шума LWA 107 дБ(А)

Вибрация а в < 2,5 м/сек

Вес 3,6 кг

Защитная изоляция II/☐

3. Область применения

Ручная дисковая пила предназначена для осуществления прямых резов в таких материалах как: дерево, подобные дереву и пластмасса.

4. Указания по технике

безопасности:

Соответствующие указания по технике безопасности находятся в приложенной брошюре.

5. Работа с ручной пилой

●Всегда прочно удерживайте дисковую пилу.

●Качающийся защитный кожух отодвигается обрабатываемым предметом автоматически.

●Запрещено использовать силу! Дисковую пилу необходимо лето и равномерно перемещать вперед.

●Приемный мешок должен находиться с правой стороны дисковой пилы таким образом, чтобы он соприкасался всей своей поверхностью с широкой частью стола.

●При распиле по предварительно нанесенной линии ведите дисковую пилу вдоль соответствующей насечки.

●Небольшие деревянные детали необходимо перед обработкой прочно закрепить. Запрещено удерживать его рукой.

●Строго следуйте правилам по технике безопасности! Используйте защитные очки!

●Запрещено использовать дефектные ножовочные полотна и имеющие трещены и сколы.

●Запрещено использовать фланцы/фланцевые гайки с размером отверстия больше или меньше отверстия полотна пилы.

- Запрещено останавливать полотно пилы рукой или при помощи бокового давления на полотно пилы.

●Качающийся защитный кожух не должен заедать и после завершенной работы должен воздращаться в исходное положение.

●Перед использованием дисковой пилы при вынутом штекере из розетки проверить работоспособность качающегося защитного кожуха.

●Перед каждой работой с машиной убедитесь, что такие защитные приспособления как: качающийся защитный кожух, распорный клин, фланец и устройства регулировки работоспособны, соответствующие

RUS

отрегулированы и закреплены.

●К защитному кожуху можно подключить соответствующие устройство отсоса пыли. Убедитесь, что устройство отсоса пыли подключент надежно и в соответствии с предписанием.
●Запрещено заклинивать подвижный качающийся защитный кожух в стянутом назад защитном кожухе.
●Запрещено использовать ножовочные полотна у которых толщина тела или развод уже, чем толщина распорного клина.

6. Техническое обслуживание

●Держите вентиляционные отверстия корпуса двигателя открытыми и очищайте их. Время от времени продувайте прорези.
●При чрезмерном образовании искр проверьте в ремонтной мастерской угольные щетки.
●Изношенные угольные щетки можно заменить только в ремонтной мастерской или в нашей службе сервиса.
●Содержите всегда ваше устройство в чистоте.
●Запрещено использовать для очистки пластмасы едкие средства.

7. Заказ запасных частей

При заказе запасных частей необходимо
привести следующие данные:
●Модификация устройства
●Номер артикула устройства
●Идентификационный номер устройства
●Номер запасной части требуемой для замена детали

запасные угольные щетки 43.308.51.01.002 выключатель 43.308.51.01.001

Внимание!

Используйте защитные очки и средства защиты органов слуха.

A B 2 1

Параллельный распил

1. Ослабить фиксирующий цинт 1

2. Для распила под углом 90» установит параллельный упор 2 в соответствии со шкалой на насечку А, для распила под углом 45» установит параллельный упор 2 в соответствии со шкалой на насечку В, учитя ширину полотна пилы.

3. Заттнуть фиксирующий винт

Внимание!

Произвести пробный рез на ненужном деревянномкуске

Регулировка глубины реза

1. Ослабить фиксирующий винт 1
2. Првернуть башмак гипы вниз
3. Устанхить глубину реза по шкале. Острие шипа должно
   выглядывать из обрабатываемого предмета, примерно,
   图2.49
4. Затянуть фиксирующий пант

Перестановка башмака пилы ( распил под углом)

1. Ослабить фиксирующий винт 1
2. Установить 2-й башмак пилы на желвекую величину
   угля от 0∞ до 45∞
3. Крепко завинтить фиксирующий винт 1

Включение-выключение
Включить: нажать одновременно блокирующие кнопки 3 и 4 Выключить: отпустить блокирующую кнопку и клавишу

Внимание!
Перед всеми работами на дисковой пиле вынуть штекер из розетки!
Включить
Перед тем, как привести в действие переключатель вкл.-выкл., убедитесь, что полотно пилы установлено правильно, подвижные детали имеют свободный ход и винты клемм плотно затянуты.

1. Открыть и удерживать качающийся защитный кожух (1).
2. Удерживать торцовым ключом (2) полотно пилы.
3. Ослабить винт.
4. Снять вниз фланец (4) и полотно пилы.
5. Очистить фланец, установит новое полотно пилы. Уплит копиателям архивник (отводное ижесень не
   Учесть направление вращения ( стрелка нанесена на
   защитном кожухе).
   В. ЗАТАНУТЬ ВИНТ И СЛЕДИТЬ ЗА ЦЕНТРОВКОЙ ВРАЩЕНИЯ.

EC Заявление о конформности

Подписавшийся лодтверждает от имени фирмыб

настоящее изделие соответствует следующих нормативных документов.

Поссийчынки или прочие науры разов-паки-на документарал и сипрокодательных систем поддирал серти, тяжностью или наструда, ризившени полокондить только с санадинично в раским-м 1920 GmbH.

Technische Änderungen vorbehalten
- Technical changes subject to change
© Sous réserve de modifications
- Technische wijzigingen voorbehouden
- Der lages farbehald för tekniske zandringer
① Con riserva di apportare modifiche tecniche
©Сохраняется право на технические изменения
- Zastrzega się wprowadzanie zmian technicznych
©Zacržavamo pravo na tehnične izmjene.
⑩ Technikai változások jogát fenntartva

© GARANTIEURKUNDE

①Гарантийное удостоверение

На тел булачных и иных межейся к ручебных и по жилиги и ящил угростасно выдачи из сироком дневу на ящил продукцию 2-й ин нежко гарантию 2-х пятика enough гарантию начинается о магиния ленижения ответственности за продукт или прибостання угроста кликатом. Обратательные усоксидии соблюдений гасоситийных обязательств начинается нахождений технический уход за угростаски, а также из плюеконнимой нацили продукция за инженя назначения.

В течение 24 лет за基层 также Buffaloются проекта на предоставларным законодательности pertinentов обслуживания. Гарантийное обязательстве распространяются на территорию Федеральной Республики (южения), в в странах, где существует региональные цены была это обязательство пополют допомимся к местным, действующих заключательными организациям. Показатиста по ночке которых обрежнить и службу здиряжим боящи о ризиках или по указанному ночке адресу.
