РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WSJ 115 Prowork

⑩Пожалуйста, раскройте страницы 2

Следуйте указаниям инструкции по эксплуатации

Используйте защитные очки

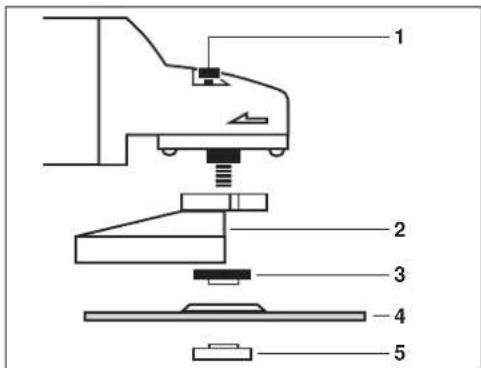

1. Кнопка для блокировки
   шпинделя
2. Защитный кожух
3. Зажимный фланец*
4. Шлифовальный диск

NL

1 Spilvergrendeling
2 Beschermkap
3 Spanflens
4 Slijpschijl
5 Flensmoer *

DK

Общие указания по технике безопасности и предохранению от несчастных случаев

Безаварийная и безопасная работа инструмента может быть обеспечена лишь при тщательном ознакомлении по эксплуатации и при полном соблюдении данных указаний по технике безопасности.

●Перед каждой эксплуатацией рекомендуется производить контроль электрического шнура и штепсельной вилки. Эксплуатация разрешается лишь при наличии безупречного состояния инструмента. Замену поврежденных частей следует немедленно поручать электротехнику.
●При проведении на инструменте любого вида работ, замены дефектных частей и по окончании эксплуатации вилку следует отсоединить от розетки.
●Для предотвращения повреждений на электрошнуре, его следует вести подальше от режущей части.
●При работе вне помещения разрешается использование предусмотренных для внешних работ удлинителей. Используемые удлинители должны иметь сечение электрошнура не менее 1,5 мм². Штепселные соединения должны быть оснащены заземляющими контактами и иметь защиту от брызг воды.
●Держите инструменты в надежном и недоступном для детей месте.
●Во время шлифования, очистки поверхности от стружек и резки следует носить защитные очки, перчатки и наушники, а при работах с пылевыделением - респиратор.
●Из соображений техники безопасности эксплуатация угловой шлифовальной машины разрешается только при наличии защитного кожуха и дополнительной рукоятки.
●Для предотвращения скольжения обработываемый предмет следует надежно закреплять (зажимать).
●При обработке камня (резка и шлифование) следует применять устройство для отсоса пыли. Устройство для отсоса должно быть допущено для отсоса каменной пыли.

-Запрещается обработка

материалов, содержащих асбест.
Соблюдайте соответствующие инструкции страховой профессиональной ассоциации по предотвращению несчастных случаев (VBG 119).
●Внимание, имеется опасность загорания! При выполнении резки и шлифования следите, чтобы в зоне полета искр не было горючих жидкостей.
●Допускается применение лишь фирменных запасных частей.
●Ремонтные работы разрешается производить исключительно электротехникам.
●Во время работы уровень шума может превысить 85 дБ (А). В таком случае эксплуатационник должен выполнить мероприятия по защите от шума. Шум настоящего инструмента был измерен согласно инструкциям IEC 59 CO 11, IEC 704, DIN 45635 часть 21, NFS 31-031 (84/537EWG).
●Во время работы примите устойчивое положение. Избегайте принятие неустойчивого положения тела.
●Не разрешается эксплуатация электрического инструмента под дождем. Запрещается эксплуатация инструмента во влажных зонах или в помещениях с высокой влажностью и вблизи горючих жидкостей.
●Запрещается носить инструмент, держа его за электрошнур. Предохраняйте инструмент от повреждений в результате контакта с маслом, растворителями и острыми кромками.
●Содержите рабочее место в порядке.
●Перед включением вилки в розетку, убедитесь в том, что инструмент выключен.
●При эксплуатации инструмента носите подходящую рабочую одежду, не носите просторную одежду и украшения. Длинные волосы держите под сеткой для волос.
● Для обеспечения личной безопасности используйте исключительно принадлежности и вспомогательные устройства изготовителя данного инструмента.
●Величина исходящих колебаний была определена согласно инструкции ISO 5349.

RUS

Инструкция по эксплуатации у"ловой шлифовальной машины

ПРИМЕНЕНИЕ

Угловая шлифовальная машина служит для резки и шлифования металлов и камня, применяя режущие или шлифовальные круги.

НАПРЯЖЕНИЕ

Перед пуском инструмента в эксплуатацию проверьте, соответствует ли напряжение на заводской табличке сетевому напряжению. Не допускается отклонение сетевого напряжения от заданного более, чем на 10 %.

ВЫКЛЮЧАТЕЛЬ

Угловая шлифовальная машина оснащена блокировочным выключателем, чтобы предотвратить несчастные случаи. Для включения кнопку следует продвинуть вперед, а для блокировки - нажать. Для выключения угловой шлифовальной машины следует нажать на кнопку. Кнопка установится в исходное положение.

ЗАМЕНА ШЛИФОВАЛЬНОГО КРУГА

Отсоединить электрический шнур от сети! Простая замена путем блокировки шпинделя. Нажав стопорную кнопку, шлифовальный круг блокируется. С помощью ключа для гаек с торцовыми отверстиями открупить фланцевую гайку. Заменить шлифовальный или режущий круг и ключом вновь затянуть гайку.

СТОП!

Внимание:

Стопорную кнопку разрешается нажимать только при остановленном электродви"ателе и шпинделе! Во время замены кру"а стопорная кнопка должна быть нажатой! При установке шлифовальных или режущих кругов толщиной до 3 мм гайку следует ставить плоской стороной к кругу.

ПРОБНЫЙ ПУСК НОВОГО ШЛИФОВАЛЬНОГО КРУГА

После установки шлифовального или режущего круга следует запустить угловую шлифовальную машину и оставить работать на холостом ходу примерно на одну минуту. Работающие с вибрацией круги следует немедленно заменить.

ЭЛЕКТРОДВИГАТЕЛЬ

Во время работы шлифовальной машины должна быть обеспечена достаточная вентилиция электродвигателя. Поэтому вентиляционные щели должны быть в чистом состоянии.

ШЛИФОВАЛЬНЫЕ КРУГИ

Не допускается использование шлифовальных или режущих кругов больше предписанного диаметра.

Перед началом эксплуатации следует проверять указанное число оборотов шлифовального или режущего круга. Число оборотов шлифовального или режущего круга должно быть больше числа оборотов холостого хода.

Для эксплуатации допускаются шлифовальные и режущие круги, которые предусмотрены для максимальной скорости вращения равной 11000 мин-1 и окружной скорости - 80 м/сек.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Черновое шлифование

Найлучшее качество при черновое шлифовании достигается при установке шлифовального круга под углом от 30° до 40° и плавном ведении, туда-сюда, инструмента по обрабатываемому предмету.

Режущие кру"и

При резке держите угловую шлифовальную машину под прямым углом. Кромка реза должна быть чистой. Для резки камNL рекомендуется применение алмазных режущих кругов.

Запрощается обработка материалов содержащих асбест!

Не допускается применение режущих кругов для обдирочного шлифования.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение: 230 В – 50 Гц
Потребляемая мощность: 500 Вт
Число оборотов холостого хода: 11000 мин-1
Макс. диаметр круга: 115 мм
Резьба приводного шпинделя: М 14
Уровень звукового давления: 87,2 дб (А)
Уровень звуковой мощности: 100,2 дб (А)
Вибрация а w < 2,5 м/с	^2
Имеет защитную изоляцию II /
Вес 2,2 кг

RUS

Схема расположения фланцев при эксплуатации шлифовальных и режущих кру"ов

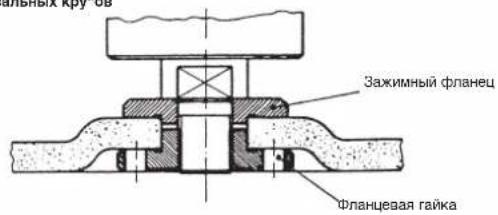

1 Схема расположения фланцев при эксплуатации изо"нутых или прямых шлифовальных кру"ов

Зажимный фланец Фланцевая гайка

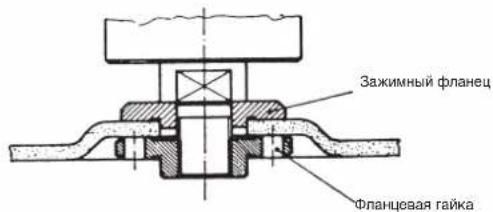

2 Схема расположения фланцев при эксплуатации изо"нуто"о режуще"о кру"a

Зажимный фланец Фланцевая гайка

3 Схема расположения фланцев при эксплуатации прямо"о режуще"о кру"a

Зажимный фланец Фланцевая гайка

H

RIC EC Заявление о конформности

Undertegnede erklærer på vegne av firmaet at produktet samsvarer med fölgende direktiver og nomer. Лодписавшийся лодтверждает от имени фирмыб что настоящее изделие соответствует требованиям следующих нормативных документов.

Гарантийное удостоверение

На тат получей, если включаяся к руководителя по ежествуниках устройства выгляд из строям мы дан на нашу продукцю 2-х патиново гарантию 2-х пятический срок гарантии начинается с молгиями иримнения ответственности за продукт или приобретения устройства клиентом. Обязательным усилоскими сопледавить гарантийних обязательств палистены надлежащих технический доход за устройство, а также исполненная высшего продукцю consists commonly значенны.

В течении 2-х лет за ванн также сохраняется права на предусмотренное законодательство гарантийное обслуживание. Гарагий юс обязательство экспростра якотел на территорияе Федерациям Республики Германия, в с странях, где существуют региональные центры объекта это обязательство павлотом дополнительных участков, действующих законодательными Madagascarми. Пожалуйста, по whom Four times обриSES и службу Сирянки Башна ринжина или указанному нужд адресу.

DISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone]

Перепечательные или прочие виды разыхожении документации и сопроводительных листов продукции фирмы, полностью или частично, разрещано производить только с одюзанечного разрешения ISC GmbH.
