HASZNÁLATI ÚTMUTATÓ WSJ 115 Prowork

⑧ Kérjük a 2 - ig levő oldalakat szétnyitni.

Molimo Vas da otvorite stranice 2

Vegye figyelembe a hasznalati utasítast.

Uvažite naputak za uporabu

Használjon védőszemüveget

Nosite zaštitne naočale

1 Tengeljrögzítő
2 Védôburok
3 Fogatkarima
4 Csiszolókorong
5 Karimasanya

HR

1. Naprava za aretiranje vretena
2. Štitnik
3. Stezna prirubnica
4. Brusna ploča
5. Prirubnička matica *

D

Általános biztonsági utalások és balesetvédelem

Egy baleset és veszélymentes munka a géppel csakis akkor van garantálva, ha a biztonsági utalásokat és a használati utasításokat végig olvassa és a benne tartalmazott utalásokat betartsa.

●Minden használat előtt vizsgálja meg a gépet, a csatlakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon. Megsérült részeket egy elektronikai szakemberrel azonnal ki kell cseréltetni.
●A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámot cserél és ha nem használja a gépel.
●A hálózati kábel sérülésének elkerüléséért a hálózati kábelt a géptől mindég hátrafelé vezesse el.
- A szabadban levő munkálatoknál csakis az arra engedélyezett hosszabbítókábeleket szabad használní. A használt kábeleknek legalább 1,5 mm² átmérőjűnek kell lenniük. A dugós összekötőknek védőérintkezősnek és fröccsenőviz védettek kell lenniük.
●Tárolja gépeit biztonságban és a gyerekek számára elérhetetlen helyen.
●Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszeműveget, biztonsági kesztyüket és egy zajcsökkentő fülvédöt úgymint poros munkáknál pomaszkot.
- A szögletköszörülöt biztonsági okokból csak felszerelt védőburkolattal és a pót foggantyúval szabad használni.
- Biztosítsa a megmunkálandó munkadarabot elcsúszás ellen (odarögzíteni).
- Kö megmunkálásnál (választani vagy csiszolni) muszál egy porelszívót használni. A porelszívó köpor elszivására kell hogy legyen engedélyezve.

- Azbeszt tartalmú anyagot nem szabad megmunkálni.

Kérjük a szakszervezeti szövetség megfelelő baleset megelözési előírását (VBG 119) figyelembe venni.

●Vigyázat tüzveszély! Ügyeljen arra, hogy

28

anyagok választásánál és csiszolásánál gyullékony anyagok ne legyenek a kibővitett szíkra szállási térben.

●Csakis originalis pótalkatrészeket használjon.
●Javításokat csakis egy elektronikai szakember végezheti el.
●A munkahelyen a zajkifejtés túllépheti a 85 dB-t (A). Ebben az esetben az üzemeltetik részére hang- és fülvédési intézkedésre van szükség. Ennek az elektromos szerszámnak a zajál a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik.
- Ügyeljen egy biztos állásra. Kerülje el az abnormális testartásokat.
- Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony fojadékok közelében sem.
- Ne horgya az elektromos szerszámját a hálózati kábelnál fogva. Óvja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne horgya az elektromos szerszámját a kábelnál fogva.
●Tartsa a munkahlyét rendben.
- A gép hálózatra való csatlakozása előtt, győződjön meg arról, hogy a gép ki van kapcsolva.
- Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszert. Horgyon hosszú hajnál egy hajhálót.
●Saját biztonsága érdekében csak a szerszámelőállító tartozékalt és toldalégépelt használja.
- A kibocsájtott rezgő mozgások értéke az 5349-es ISO alapján lett mérve.

Használati utasítás szögletköszörülőhöz

ALKALMAZÀS

A szögletköszörülő, a megfelelő választó- vagy nagyolótárcsa felhasználásával, anyagok és kövek választó és nagyoló köszörülésre van meghatározva.

Feszültség

Használatba vétele előtt ellenörizze, hogy a tipustáblán megadott feszülség egyezik e a hálózati feszültséggel. A hálózati feszütségnek semmi esetben sem szabad több mint 10% -al eltérnie a megadott feszültségtöl.

Kapcsoló

A szögletköszörülő balesetvédelemért egy biztonsági kapcsolóval van ellátva. Bekapcsolni a gombot előre nyomni és rögzítésre lenyomni. A szögletköszörülő kikapcsolásához a gombot lenyomni. A gomb visszaugrik a klinduló heyzetbe.

A csiszolótárcsa kicserélése A hálózati dugót kihúzni!

Egyszerű tárcsacsere a tengely reteszelő által. A tengely reteszelöt nyomni és a csiszolótárcsát bekattantatni. A karimás anyát a homloklukú kulcsal kinyitni. A csiszoló- vagy szétválasztótárcsát kicserélni és a karimás anyát a homloklukú kulcsal szorosra meghúzni.

Figyelem!

A tengely reteszelöt csak álló motornál és csiszoló tenglynél megnyomni! A tekercs csere alatt a tengely reteszelőnek lenyomva kell lennie! A kb. 3 mm vastagságig terjedő csiszoló- vagy szétválasztótárcsáknál, a karimás anyát a sima oldalával a csiszoló- vagy szétválasztótárcsa felé felcsavarozni.

PRÓBAFUTÁS ÚJ CSISZOLÓTÁRCSÁKNÁL

A szögletcsiszolót montírozott csiszoló- vagy szétválasztótárcsával hagyni kell legalább 1 percig üresben futni. Vibráló tárcsákat azonnal kicserélni.

CSISZOLÓTÁRCSÁK

A csiszoló- vagy szétválasztótárcsának sohasem szabad az előírt átmérőnél nagyobbnak lennie. A csiazoló- vagy szétválasztótárcsák betevése előtt ellenőrizze a megadott fordulatszámát. A csiszoló- vagy szétválasztótárcsa fordulatszámának magassabnak kell lennie a szögletcsiszolóétól.

Csak olyan csiszoló- és szétválasztótárcsákat használyon amelyek 11.000 /perc ^-1 maximális fordulatszámig és 80 m/sec forgási sebességig vannak engedélyezve.

MUNKAUTALÁSOK

Nagyoló csiszolás

A legjobb sikert a nagyoló csiszolásnál akkor lehet elérni, ha a csiszolótárcsát a csiszolósíkhoz 30° -tól 40° -igi szögben helyezzük rá és eggyenletessen a munkadarabon ide - oda mozgatjuk.

Szétválasztótárcsák

A szétválasztó munkáknál a szögletcsiszolót a vágósikban nem beleakasztani. A szétválaszlótárcsának egy tiszta vágószélet muszáj felmutatnia. Kemény kö szétválasztásához legjobb ha egy gyémánt - szétválasztótárcsát használ.

Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Ne használjon sohasem szétválasztótárcsákat nagyoló csiszoláshoz.

TECHNIKAI ADATOK

Feszüitség rendszer: 230 V ~ 50 Hz
Teljesítményfelvétet: 500 W
Üresjáratí fordulatszám: 11.000 / perc
max. lárcsa O: 115 mm
Hajtóorsómenet: M 14
Hangnyomásmérték LPA: 87,2 dB (A)
Hanglelyesítménymérték LWA: 100,2 dB (A)
Vibrálás a_w : < 2,5 m / s	2
Védőizolálva: II / ☑
Súly 2,2 kg

H

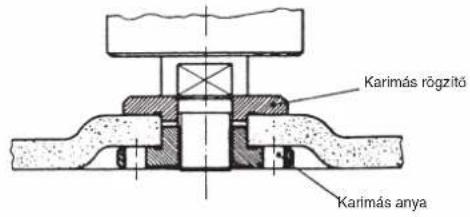

A karimák felsorakoztatása csiszoló- és szétválasztótárcsák használatánál

1 A karimák felsorakoztatása egy könyökös vagy egyenes csiszoló tárcsánál

Karimás rögzítő Karimás anya

2 A karimák felsorakoztatása egy könyökös szétválasztó tárcsánál

Karimás rögzítő Karimás anya

3 A karimák felsorakoztatása egy egyenes csiszoló tárcsánál

Karimás rögzítő Karimás anya

30

Opće sigurnosne upute i sprečavanje nezgoda

(H) EU Konformkijelentés

SLO EU Izjava o skladnosti

Aza aláiró kijelenti, a cég nevében a termék megegyezését a

következő irányvonslakkal és normákkal.

Az aláíró kijelenti, a cég nevében a termék megogyezését a következő irányvanalakkal és normákkal.

Podpisani izjavljam v imenu podjetja, da je proizvod v skladnostli s slede "cimi smernicami in standardi.

Ebben az unsalásban magnevezett köszülükra 2 év jöráldott nyarbunk, arra az esetre, ha a termökkink hiányos lenne. A 2-ovos határidő a körveszely átiszalása vagy a köszürek, vovó altaii styrolé altai kozdölk.

A jótsítás érvenyessítésének a felbelele a készüléküninkrek a haszműtati übsítárenak megfelelő szabályoséné karbanberbása igényiint rendelbetészerű haszműtata.

Magálól órtetődő, hogy ez a 2 év alatt a törvény szerinti szavatossági jogal fennmaradnak.

A fölásos a Némotorszagi Szvelstági Köztársaság terüketére érvényes vagy a regionais. òő forgalmazó partner onszágiben kegészilekent a helyi érvénye törvény eléráselkoz. Kárjök vegyc figyalombo a regionálsan listákes

vovőszolgáltatásniel levő kontaklszomélyt vagy az alul megadott servizelmot.

Az termékek dokumentációjásnak és kiserő okménysinak sz utánnyomása és sokszorcsítása, levonatosan is csak az ISO GmbH kijszott belesgyezásável engedályazat.
