Termék típusa	Sarokcsiszoló
Márka	Prowork
Modell	WSJ 230/3
Felvett teljesítmény	2000 W
Névleges feszültség	230 V ~ 50 Hz
Üresjárati fordulatszám	6000 ford/perc
Max. tárcsaátmérő	230 mm
Hajtóorsó menete	M14
Hangnyomásszint LPA	90 dB(A)
Hangteljesítményszint LWA	100,6 dB(A)
Rezgés (fogantyú)	3 m/s²
Súly	6,4 kg
Dupla szigetelés	Igen (II. osztály)
Orsóreteszelő szerkezet	Igen
Forgatható fogantyú	Igen, 90° balra/jobbra
Biztonsági kapcsoló	Igen (billenő + oldalsó gomb)
Védőburkolat	Tartozék
Kiegészítő fogantyú	Tartozék
Használat	Nagyolás, vágás, csiszolás
Garancia	24 hónap

Gyakran ismételt kérdések - WSJ 230/3 Prowork

Hogyan cseréljem ki a tárcsát a Prowork WSJ 230/3 sarokcsiszolón?

Először húzza ki a készüléket. Nyomja be az orsóreteszelőt az orsó rögzítéséhez. Használja a csapos kulcsot a karimaanya lazításához. Cserélje ki a tárcsát, és húzza meg szorosan az anyát. Győződjön meg róla, hogy a reteszelőt lenyomva tartja a művelet során.

Mekkora a WSJ 230/3 teljesítménye és fordulatszáma?

A felvett teljesítmény 2000 W, az üresjárati fordulatszám 6000 ford/perc. A tárcsák maximális megengedett fordulatszáma 11 000 ford/perc.

Használhatok 230 mm-nél nagyobb átmérőjű tárcsákat?

Nem, a maximális ajánlott tárcsaátmérő 230 mm. Nagyobb tárcsa használata károsíthatja a készüléket, vagy biztonsági kockázatot jelenthet.

Hogyan állíthatom be a csiszoló fogantyúját?

A fogantyú 90°-kal balra vagy jobbra forgatható. Ehhez húzza ki kissé a narancssárga reteszelőlemezt, forgassa el a fogantyút, majd engedje el, amíg hallhatóan be nem kattan. Ellenőrizze a rögzítést.

Milyen biztonsági felszerelések kötelezőek e csiszoló használatához?

Viseljen védőszemüveget, kesztyűt, fülvédőt és szükség esetén légzésvédő maszkot. Mindig használja a védőburkolatot és a kiegészítő fogantyút. Ne viseljen bő ruházatot vagy ékszert.

Hogyan végezzek új tárcsa próbáját?

Járassa a csiszolót üresjáratban legalább egy percig a felszerelt tárcsával. Ha rendellenes rezgés lép fel, azonnal cserélje ki a tárcsát.

Mekkora a szükséges hálózati feszültség?

A készülék 230 V ~ 50 Hz hálózati feszültséggel működik. Ellenőrizze, hogy a csatlakozóaljzat feszültsége megegyezik az adattáblán feltüntetett értékkel.

Hogyan tisztítsam és tartsam karban a csiszolót?

Tartsa tisztán a szellőzőnyílásokat a motor megfelelő hűtésének biztosításához. A külső tisztításhoz használjon száraz ruhát. Soha ne használjon vizet vagy agresszív oldószereket.

Mit tegyek, ha a biztonsági kapcsoló nem működik?

A kapcsolót a billenő és az oldalsó gomb egyidejű megnyomásával kell működtetni. Ha nem működik, húzza ki a készüléket, és ellenőriztesse szakképzett villanyszerelővel.

Hol találok alkatrészeket a WSJ 230/3-hoz?

Kizárólag eredeti alkatrészeket használjon. Vegye fel a kapcsolatot a forgalmazóval vagy az Einhell vevőszolgálattal (Einhell Benelux Hollandia/Belgium, Comercial Einhell S.A. Spanyolország, stb.) a használati utasításban leírtak szerint.

HASZNÁLATI ÚTMUTATÓ WSJ 230/3 Prowork

vegye igyelembe a nasznalati utasítást.

Használjon védőszeműveget

Nosite zastithe haocale

1 Tengelirögzítö
2 Védőburok
3 Fogatkarima *
4 Csiszolókorong
5 Karimás anya

HR

1. Naprava za aretiranje vretena
2. Štitnik
3. Stezna prirubnica *
4. Brusna ploča
5. Prirubnička matica *

D

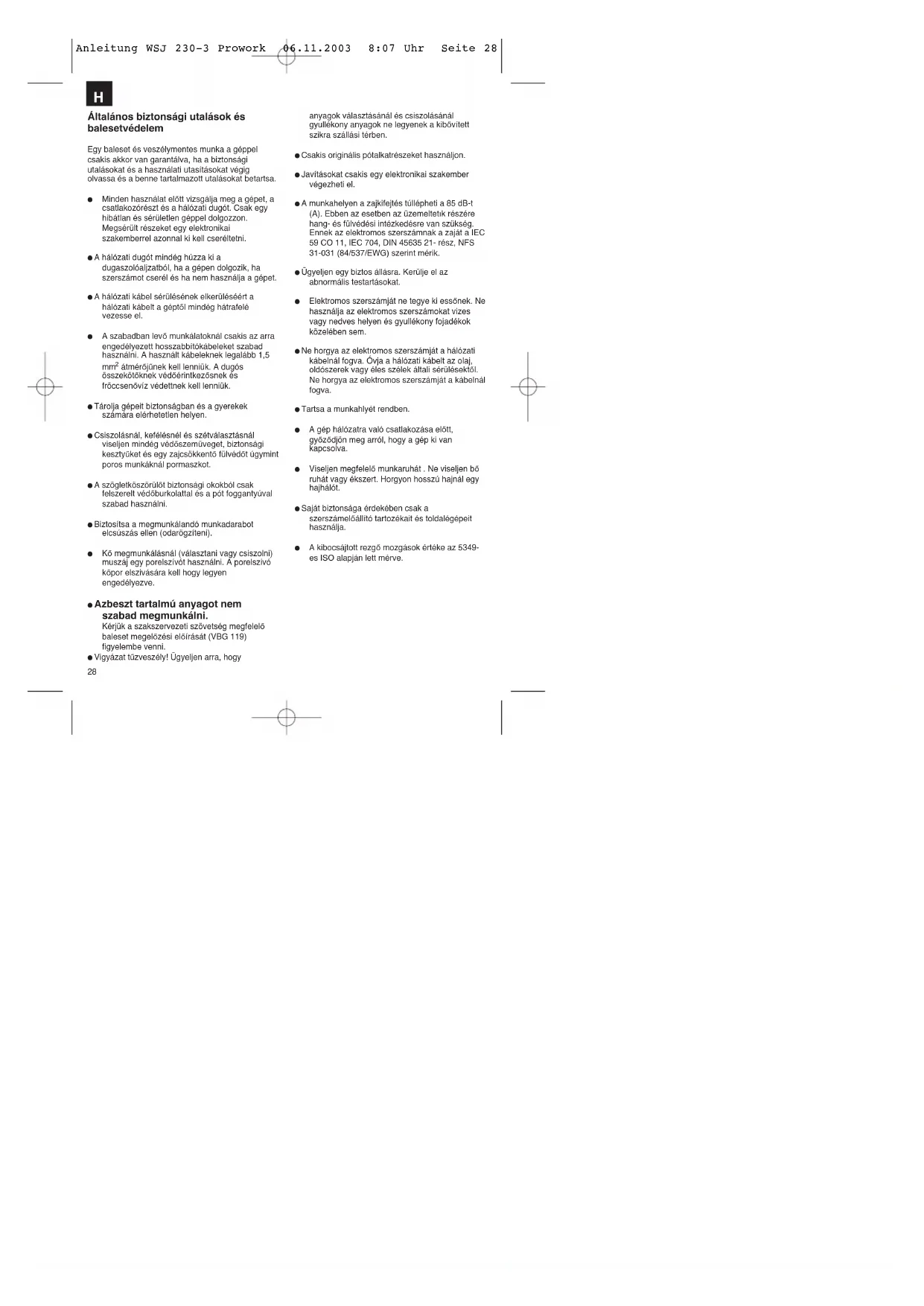

Általános biztonsági utalások és balesetvédelem

Egy baleset és veszélymentes munka a géppel csakis akkor van garantálva, ha a biztonsági utalásokat és a használati utasításokat végig olvassa és a benne tartalmazott utalásokat betartsa.

• Minden használat előtt vizsgálja meg a gépet, a csatlakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon.
• Megsérült részeket egy elektronikai szakemberrel azonnal ki kell cserőltetni.
• A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámol cserél és ha nem használja a gépel.
• A hálózati kábel sérülésének elkerüléséért a hálózati kábelt a géptől mindég hátrafelé vezesse el.
• A szabadban levő munkálatoknál csakis az arra engedélyezett hosszabbitókábeleket szabad használni. A használt kábeleknek legalább 1,5 mm² átmérőjünek kell lenniük. A dugós összekötőknek védőérintkezősnek és fröccsenővíz védettnék kell lenniük.
• Tárolja gépeit biztonságban és a gyerekek számára elérhetetlen helyen.
• Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszeműveget, biztonsági kesztyüket és egy zajcsökkentő fülvédöt úgymint poros munkáknál pormaszkot.
• A szögletköszörülőt biztonsági okokból csak felszerelt védöburkolattal és a pót foggantyúval szabad használni.
• Biztosítsa a megmunkálandó munkadarabot elcsúszás ellen (odarōgzíteni).
• Kö megmunkálásnál (választani vagy csiszolní) muszáj egy porelszívót használni. Á porelszívó köpor elszívására kell hogy legyen engedélyezve.
• Azbeszt tartalmú anyagot nem szabad megmunkálni. Kérjük a szakszervezeti szövetség megfelelő baleset megelőzési előírását (VBG 119) figyelembe venni.
• Vigyázat tüzveszély! Ügyeljen arra, hogy 28

anyagok választásánál és csiszolásánál gyullékony anyagok ne legyenek a kibővitett szikra szállási térben.

• Csakis originális pótalkatrészeket használjon.
• Javitásokat csakis egy elektronikai szakember végezheti el.
  ● A munkahelyen a zajkifejtés tülépheti a 85 dB-l (A). Ebben az esetben az üzemeltelik részére hang- és fulvédési intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik.
• Ügyeljen egy biztos állásra. Kerülje el az abnormális testartásokat.
• Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony fojadékok közelében sem.
• Ne horgya az elektromos szerszámját a hálózati kábelnál fogva. Óvja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne horgya az elektromos szerszámját a kábelnál fogva.
  ● Tartsa a munkahlyét rendben.
• A gép hálózatra való csatlakozása elött, győződjön meg arról, hogy a gép ki van kapcsolva.
• Viseljen megfelelő munkaruhát. Ne viseljen bö ruhát vagy ékszert. Horgyon hosszú hajnál egy hajhálót.
• Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalégépeit használja.
• A kibocsájtott rezgő mozgások értéke az 5349-es ISO alapján lett mérve.

Használati utasítás

szögletköszörülőhöz

ALKALMAZÀS

A szögletköszörülő, a megfelelő választó- vagy nagyolótárcsa felhasználásával, anyagok és kövek választó és nagyoló köszörülésre van meghatározva.

Feszültség

Használatba vétele előtt ellenőrizze, hogy a tipustáblán megadott feszülség egyezik e a hálózati feszültséggel.

KAPCSOLÓ

A szögletcsiszoló, a baleset elkerülésének érdekében, egy biztonsági kapcsolóval van felszerelve. A bekapcsoláshoz nyomja egyidejűleg a billenőkapcsolót és az oldali gombot.

A csiszolótárcsa klcserélése

A hálózati dugót kihúzni!

Egyszerű tárcsacsere a tengely reteszelő által. A tengely reteszelőt nyomni és a csiszolótárcsát bekattantatni. A karimás anyát a homloklukú kulcsal kinyitni. A csiszoló- vagy szétválasztólárcsát kicserélni és a karimás anyát a homloklukú kulcsal szorosra meghüzni.

Figyelem!

A tengely reteszelőt csak álló motornál és csiszoló tenglynél megnyomni! A tekercs csere alatt a tengely reteszelőnek lenyomva kell lennie! A kb. 3 mm vastagságig terjedő csiszoló- vagy szétválasztótárcsáknál, a karimás anyát a sima oldalával a csiszoló- vagy szétválasztótárcsa felé felcsavarozni.

Elfordítható fogantyú

A fogantyút jobbra és balra 90°-ban el lehet fordítani. Ehhez húzza a narancs színű reteszelő lemezt valamelyest hátra és fordítsa a fogantyút 90°-ban jobbra vagy balra el.

Figyelem! A narancs színű reteszelő lemeznek halhatóan be kell reteszelnie! A kívánt helyzetben vizsgálja felül a biztos bereteszelést!

PRÓBAFUTÁS ÚJ CSISZOLÓTÁRCSÁKNÁL

A szöglelcsiszolót montirozott csiszoló- vagy szétválasztótárcsával hagyni kell legalább 1 percig üresben futni. Vibráló tárcsákat azonnal kicserélni.

CSISZOLÓTÁRCSÁK

A csiszoló- vagy szétválasztótárcsának sohasem szabad az előirt átmérőnel nagyobbnak lennie. A csiazoló- vagy szétválasztótárcsák betevése előtt ellenőrizze a megadott fordulatszámát. A csiszoló- vagy szétválasztótárcsa fordulatszámának magassabnak kell lennie a szögletcsiszolóétól.

Csak olyan csiszoló- és szétválasztótárcsákat használyon amelyek 11.000 /perc -1 maximális fordulatszámig és 80 m/sec forgási sebességig vannak engedélyezve.

MUNKAUTALÁSOK

Nagyoló csiszolás

A legjobb sikert a nagyoló csiszolásnál akkor lehet elérni, ha a csiszolótárcsát a csiszolósikhoz 30° -tól 40° -igi szögben helyezzük rá és egyyenletessen a munkadarabon ide - oda mozgatjuk.

Szétválasztótárcsák

A szétválasztó munkáknál a szögletcsiszolót a vágósikban nem beleakasztani. A szétválasztótárcsának egy tiszta vágószélet muszáj felmutalnia. Kemény kö szétválasztásához legjobb ha egy gyémánt - szétválasztótárcsát használ.

Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Ne használjon sohasem szétválasztótárcsákat nagyoló csiszoláshoz.

TECHNIKAI ADATOK

Feszültség rendszer: 230 V ~ 50 Hz
Teljesítményfelvétel: 2000 W
Üresjáratí fordulatszám: 6.000 / perc
max. tárcsa ∅: 230 mm
Hajtóorsómenet: M 14
Hangnyomásmérték LPA: 90 dB (A)
Hangtelyesítménymérték LWA: 100,6 dB (A)
Vibrálás a _w :	3	2
Védőizolálva: II / ☐
Süly 6,4 kg

H

H

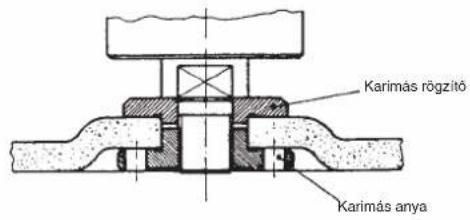

A karimák felsorakoztatása csiszoló- és szétválasztótárcsák használatánál
1 A karimák felsorakoztatása egy könyökös vagy egyenes csiszoló tárcsánál

Karimás rögzítő Karimás anya

2 A karimák felsorakoztatása egy könyökös szétválasztó tárcsánál

Karimás rögzítő Karimás anya

3 A karimák felsorakoztatása egy egyenes csiszoló tárcsánál

Karimás rögzítő Karimás anya

30

Opće sigurnosne upute i sprečavanje nezgoda

следующих нормативных документов. Az alsíró kijelenti, a cég nevében a termék megegyezését s.

PROWORK

H EU Konformkijelentés

⑤ EU izjava o skladnosti

következd irányonalakkal és normäkkal.

Az alairó kijelenti, a cég nevében a termék megegyezését a következő irányonalakkal és normákkal.

Podpisani izjavljam v imenu podjetja, da je proizvod v skladnosti s alede 'cimi smemiosmi in standardi.

A garancia időtartama 2 év és a vásárlás napjával kezdődik.

A szavatosság csakis a kivitelezési hiányokra vagy az anyagi és működési hibákra terjed ki.

A szükséges pótalkatrészeket és a munkaidőt nem számitiuk fel.

Nem szavatolunk a másodlagos károkért.

Az On vevőszolgálati partnere.

F GARANTIE
