WSJ 230/3 - Zerkleinerer Prowork - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer
Marke	Prowork
Modell	WSJ 230/3
Aufnahmeleistung	2000 W
Nennspannung	230 V ~ 50 Hz
Leerlaufdrehzahl	6000 U/min
Max. Schleifscheibendurchmesser	230 mm
Gewinde der Antriebsspindel	M14
Schalldruckpegel LPA	90 dB(A)
Schallleistungspegel LWA	100,6 dB(A)
Vibrationen (Handgriff)	3 m/s²
Gewicht	6,4 kg
Doppelisolierung	Ja (Klasse II)
Spindelarretierung	Ja
Drehbarer Handgriff	Ja, 90° links/rechts
Sicherheitsschalter	Ja (Kippschalter + Seitentaste)
Schutzhaube	Inklusive
Zusatzhandgriff	Inklusive
Anwendung	Schruppen, Trennen, Schleifen
Garantie	24 Monate

Häufig gestellte Fragen - WSJ 230/3 Prowork

Wie tausche ich die Schleifscheibe an der Winkelschleifer Prowork WSJ 230/3 aus?

Trennen Sie das Gerät vom Netz. Drücken Sie die Spindelarretierung, um die Spindel zu blockieren. Lösen Sie die Flanschmutter mit dem Stiftschlüssel. Ersetzen Sie die Schleifscheibe und schrauben Sie die Mutter wieder fest an. Stellen Sie sicher, dass die Spindelarretierung während des gesamten Vorgangs gedrückt bleibt.

Welche Leistung und Drehzahl hat die WSJ 230/3?

Die Aufnahmeleistung beträgt 2000 W und die Leerlaufdrehzahl 6000 U/min. Die maximal zulässige Drehzahl für die Schleifscheiben beträgt 11 000 U/min.

Kann ich Schleifscheiben mit einem Durchmesser über 230 mm verwenden?

Nein, der empfohlene maximale Schleifscheibendurchmesser beträgt 230 mm. Die Verwendung einer größeren Scheibe kann das Gerät beschädigen oder ein Sicherheitsrisiko darstellen.

Wie stelle ich den Handgriff der Winkelschleifer ein?

Der Handgriff kann um 90° nach links oder rechts gedreht werden. Dazu die orangefarbene Verriegelungsplatte leicht zurückziehen, den Handgriff drehen und loslassen, bis er hörbar einrastet. Verriegelung überprüfen.

Welche Sicherheitsausrüstung ist für die Verwendung dieser Winkelschleifer erforderlich?

Tragen Sie Schutzbrille, Handschuhe, Gehörschutz und ggf. eine Atemschutzmaske. Verwenden Sie stets die Schutzhaube und den Zusatzhandgriff. Tragen Sie keine weite Kleidung oder Schmuck.

Wie führe ich einen Probelauf mit einer neuen Schleifscheibe durch?

Lassen Sie den Winkelschleifer mit montierter Scheibe mindestens eine Minute im Leerlauf laufen. Treten ungewöhnliche Vibrationen auf, ersetzen Sie die Scheibe sofort.

Welche Versorgungsspannung wird benötigt?

Das Gerät arbeitet mit einer Netzspannung von 230 V ~ 50 Hz. Überprüfen Sie, ob die Spannung Ihrer Steckdose mit der auf dem Typenschild angegebenen übereinstimmt.

Wie reinige und warte ich den Winkelschleifer?

Halten Sie die Lüftungsschlitze sauber, um eine gute Motorkühlung zu gewährleisten. Reinigen Sie die Außenseite mit einem trockenen Tuch. Verwenden Sie niemals Wasser oder aggressive Lösungsmittel.

Was tun, wenn der Sicherheitsschalter nicht funktioniert?

Der Schalter muss durch gleichzeitiges Drücken des Kippschalters und der Seitentaste betätigt werden. Funktioniert dies nicht, trennen Sie das Gerät vom Netz und lassen Sie es von einem qualifizierten Elektriker überprüfen.

Wo finde ich Ersatzteile für die WSJ 230/3?

Verwenden Sie ausschließlich Original-Ersatzteile. Wenden Sie sich an Ihren Händler oder den Einhell-Kundendienst (Einhell Benelux für Niederlande/Belgien, Comercial Einhell S.A. für Spanien, etc.) wie in der Anleitung angegeben.

BEDIENUNGSANLEITUNG WSJ 230/3 Prowork

Art.-Nr.: 44.304.62 I.-Nr.: 01013

PROWORK

Gebrauchsanweisung beachten!

Schutzbrille tragen!

Wear safety goggles

1 Spindelarretierung
2 Schutzhaube
3 Spannflansch
4 Schleifscelbe
5 Flanschmutter *

F

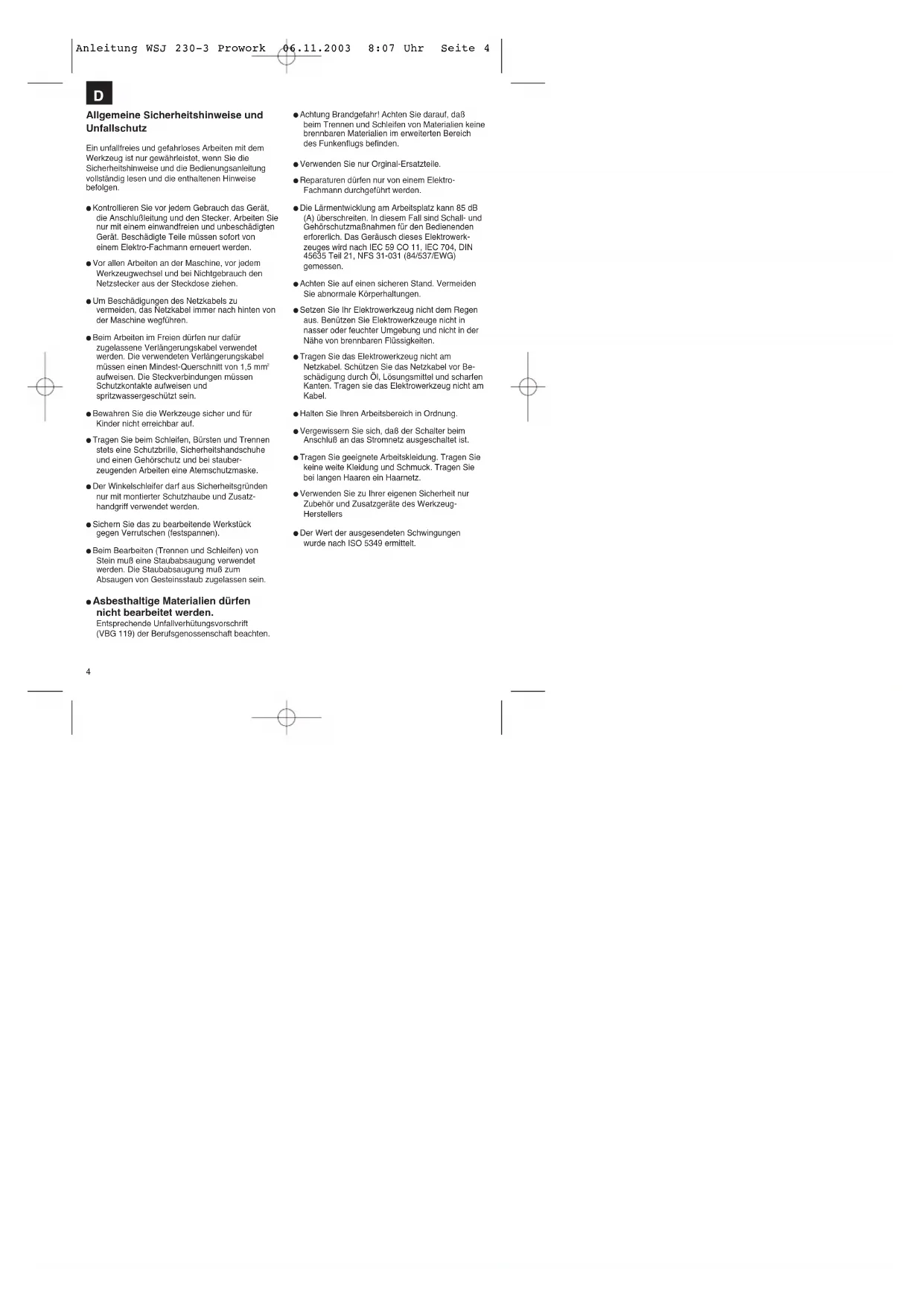

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen.

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden.
  ● Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen.

- Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinten von der Maschine wegführen.

- Beim Arbeiten im Freien dürfen nur dafür zugelassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm² aufweisen. Die Stockverbindungen müssen Schutzkontakte aufweisen und spritzwassergeschützt sein.

● Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf.

- Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauberzeugenden Arbeiten eine Atemschutzmaske.

- Der Winkelschleifer darf aus Sicherheitsgründen nur mit montierter Schutzhaube und Zusatzhandgriff verwendet werden.

- Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).

- Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein.

- Asbesthaltige Materialien dürfen nicht bearbeitet werden.

Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten.

- Achtung Brandgefahr! Achten Sie darauf, daß beim Trennen und Schleifen von Materialien keine brennbaren Materialien im erweiterten Bereich des Funkenflugs befinden.

● Verwenden Sie nur Orginal-Ersatzteile.

● Reparaturen dürfen nur von einem Elektro-Fachmann durchgeführt werden.

● Die Lärmentwicklung am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkezuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.

- Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen.

- Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.

- Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Beschädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.

● Halten Sie Ihren Arbeitsbereich in Ordnung.

● Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist

- Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz.

● Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers

● Der Wert der ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.

Betriebsanleitung für Winkelschleifer

VERWENDUNG

Der Winkelschleifer ist zum Trenn- und Schruppschleifen von Metallen und Gestein unter Verwendung der entsprechenden Trenn- oder Schruppscheibe bestimmt.

SPANNUNG

Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.

SCHALTER

Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum Einschalten die Schalterwippe und den seitlichen Knopf gleichzeitig drücken.

AUSTAUSCH DER SCHLEIFSCHEIBEN

Netzstecker ziehen!

Einfacher Scheibenwechsel durch Spindelarretierung.

Spindelarretierung drücken und Schleifscheibe einrasten lassen. Die Flanschmutter mit dem Stirnlochschlüssel öffnen. Schleif- oder Trennscheibe wechseln und Flanschmutter mit dem Stirnlochschlüssel

festziehen.

Achtung: Spindelarretierung nur bei

stillstehendem Motor und Schleifspindel drücken!

Die Spindelarretierung muß während des Scheibenwechsels gedrückt bleiben!

Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

DREHBARER HANDGRIFF

Der Handgriff kann um 90° nach links und rechts gedreht werden. Ziehen Sie dazu die orange Verriegelungsplatte etwas zurück und drehen Sie den Handgriff um 90° nach links oder rechts.

Achtung! Die orange Verriegelungplatte muß deutlich hörbar einrasten!

PROBELAUF NEUER SCHLEIFSCHEIBEN

Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lassen. Vibrierende Schelben sofort austauschen.

MOTOR

Der Motor muß während der Arbeit gut belüftet werden, daher müssen die Lüftungsöffnungen immer sauber gehalten werden.

SCHLEIFSCHEIBEN

Die Schleif- oder Trennscheibe darf nie größer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif- oder Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheibe muß höher sein als die Leerlaufdrehzahl des Winkelschleifers.

Verwenden Sie nur Schleif- und Trennschelben die für eine mindest Drehzahl von 11.000 min- und für eine Umfangsgeschwindigkeit vom 80 m/sec. zugelassen sind.

ARBEITSHINWEISE

Schruppschleifen

Der beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30° bis 40° zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

Trennschleifen

Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Diamant-Trennscheibe.

Asbesthaltige Materialien dürfen nicht bearbeitet werden!

Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

TECHNISCHE DATEN

Nennspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 2000 W
Leerlaufdrehzahl: 6.000 min
max. Schelben ∅: 230 mm
Gewinde der Antriebsspindel: M 14
Schalldruckpegel LPA: 90 dB (A)
Schalleistungspegel LWA: 100,6 dB (A)
Vibration _w	3 m/s ^2
Schulzisoliert II / [IMAGE]
Gewicht 6,4 Kg

D

D
Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben

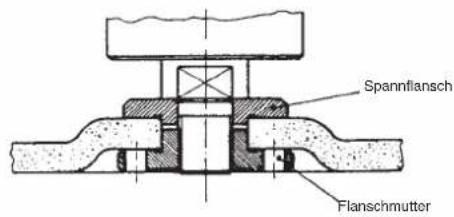

1 Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe

Spannflansch Flanschmutter

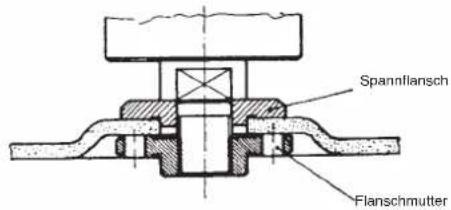

2 Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe

Spannflansch Flanschmutter

3 Anordnung der Flansche bei Verwendung einer geraden Trennscheibe

Spannflansch Flanschmutter

6

D EG Konformitätserklärung

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Leiler Produkt-Management

Produkt-Management

Archivierung / For archives: 4430430-36-4175500-E

GARANTIEURKUNDE

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionslehler am Gerät, die nachweisbar auf mangehafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die antalente Arbeitszeit werden nicht berechnet.

Ausschluss: Die Garantiezeit bezieht sich nicht auf natürliche Abrutzung oder Transponschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht norm-gamäßer Installation entstanden. Der Hersteller hatst nicht für indinkte Folge- und Vermögenschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.
