Producttype	Haaksliper
Merk	Prowork
Model	WSJ 230/3
Opgenomen vermogen	2000 W
Nominale spanning	230 V ~ 50 Hz
Onbelast toerental	6000 omw/min
Max. slijpschijfdiameter	230 mm
Schroefdraad van de aandrijfspil	M14
Geluidsdrukniveau LpA	90 dB(A)
Geluidsvermogensniveau LwA	100,6 dB(A)
Trillingen (handgreep)	3 m/s²
Gewicht	6,4 kg
Dubbele isolatie	Ja (klasse II)
Spilvergrendeling	Ja
Draaibare handgreep	Ja, 90° links/rechts
Veiligheidsschakelaar	Ja (tuimelschakelaar + zijknop)
Beschermkap	Inbegrepen
Extra handgreep	Inbegrepen
Toepassing	Voorbewerken, doorslijpen, schuren
Garantie	24 maanden

Veelgestelde vragen - WSJ 230/3 Prowork

Hoe vervang ik de slijpschijf op de Prowork WSJ 230/3 haaksliper?

Koppel eerst het apparaat los. Druk de spilvergrendeling in om de spil te blokkeren. Gebruik de pinnenmoersleutel om de flensmoer los te draaien. Vervang de slijpschijf en draai de moer weer stevig vast. Zorg dat de spilvergrendeling tijdens de hele handeling is ingedrukt.

Wat is het vermogen en toerental van de WSJ 230/3?

Het opgenomen vermogen is 2000 W en het onbelaste toerental is 6000 omw/min. Het maximaal toegestane toerental voor de slijpschijven is 11.000 omw/min.

Kan ik slijpschijven met een diameter groter dan 230 mm gebruiken?

Nee, de aanbevolen maximale slijpschijfdiameter is 230 mm. Het gebruik van een grotere schijf kan het apparaat beschadigen of een veiligheidsrisico vormen.

Hoe stel ik de handgreep van de haaksliper af?

De handgreep kan 90° naar links of rechts worden gedraaid. Trek daartoe de oranje vergrendelingsplaat iets naar achteren, draai de handgreep en laat deze los totdat deze hoorbaar vastklikt. Controleer de vergrendeling.

Welke veiligheidsuitrusting is verplicht bij gebruik van deze haaksliper?

Draag een veiligheidsbril, handschoenen, gehoorbescherming en indien nodig een ademmasker. Gebruik altijd de beschermkap en de extra handgreep. Draag geen loszittende kleding of sieraden.

Hoe voer ik een proefloop van een nieuwe slijpschijf uit?

Laat de haaksliper minstens een minuut stationair draaien met de gemonteerde slijpschijf. Als er abnormale trillingen optreden, vervang de schijf dan onmiddellijk.

Wat is de vereiste voedingsspanning?

Het apparaat werkt op een netspanning van 230 V ~ 50 Hz. Controleer of de spanning van uw stopcontact overeenkomt met de spanning op het typeplaatje.

Hoe reinig en onderhoud ik de haaksliper?

Houd de ventilatiesleuven schoon voor een goede koeling van de motor. Gebruik een droge doek om de buitenkant te reinigen. Gebruik nooit water of agressieve oplosmiddelen.

Wat te doen als de veiligheidsschakelaar niet werkt?

De schakelaar moet worden bediend door tegelijkertijd de tuimelschakelaar en de zijknop in te drukken. Als dit niet werkt, koppel het apparaat dan los en laat het controleren door een gekwalificeerde elektricien.

Waar kan ik reserveonderdelen voor de WSJ 230/3 vinden?

Gebruik uitsluitend originele reserveonderdelen. Neem contact op met uw verkoper of de klantenservice van Einhell (Einhell Benelux voor Nederland/België, Comercial Einhell S.A. voor Spanje, enz.) zoals vermeld in de handleiding.

GEBRUIKSAANWIJZING WSJ 230/3 Prowork

Gebruiksaanwijzing in acht nemen

Veiligheidsbril dragen

1 Spilvergrendeling
2 Beschermkap
3 Spanflens
4 Slijpschijf
5 Flensmoer *

GB

1 Spindle catch
2 Guard
3 Clamping flange
4 Grinding wheel
5 Flange nut

①

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer voor ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidelijk door een elektro-vakman vernieuwd worden.
• Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
• Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
• Bij het werken in open lucht mogen slechts hlervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm² hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
• Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
• Draag bij het slijpen, borstelen en snijden altijd een beschembril, veiligheidshand-schoenen en een gehoorbescherm er en bij stof veroorzakende werkzaamheden een adembeschermmasker.
• Om veiligheidsredenen mag de haakse slijper enkel met gemonteerde beschermkap en extra handgreep gebruikt worden.
• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).
• Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzulgen van stof afkomstig van stenen toegelaten zijn.

- Asbest-houdende materialen mogen niet bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.

- Let op brandgevaar! Zorg ervoor dat bij het snijden en slijpen van materialen zich geen brandbare materialen in de uitgebreide zone van de wegspringende vonken bevinden.

• Gebruik enkel originele onderdelen.
• Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
• De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG).
• Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
• Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
• Draag het elektro-gereedschap niet aan de netkabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
  ● Hou Uw werkplaats in orde.
• Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
• Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
• Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
  ● Trillingswaarde gemeten aan hat handvat volgens ISO 5349.

NL

NL

Handleiding voor haakse slijper

De machine is licht en handig; ze is beschermend geïsoleerd en opgebouwd volgens de internationale voorschriften CEE20. De machine heeft een lange levensduur, indien ze volgens deze instructies onderhouden wordt.

SPANNING

Controleer vóór ingebruikneming of de spanning aangeduid op het kenplaatje overeenkomt met de netspanning.

Schakelaar

De haakse slijper is voorzien van een veiligheidsschakelaar ter voorkoming van ongelukken. Om de slijper in te schakelen de wipschakelaar en de zijdelingse knop tegelijkertijd indrukken.

VERWISSELEN VAN SLIJPSCHIJVEN

Netstekker uit het stopcontact trekken.

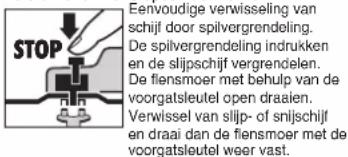

Eenvoudige verwisseling van schijf door spilvergrendeling. De spilvergrendeling indrukken en de slijjschijf vergrendelen. De flensmoer met behulp van de voorgatsleutel open draaien. Verwissel van slijp- of snijschijf en draai dan de flensmoer met de voorgatsleutel weer vast.

Let op!

De spilvergrendeling slechts bij stilstaande motor en slijpspil drukken!

De spilvergrendeling moet U bij het verwisselen van schijf blijven drukken.

Bij slijp- of snijschijven tot ongeveer 3 mm dikte de flensmoer met de vlakke kant naar de slijp- of snijschijf vastschroeven.

DRAAIBARE HANDGREEP

De handgreep kan met 90° naar links of rechts worden gedraald.

Trek daarvoor de oranje vergrendelplaat iets terug en draai dan de handgreep met 90° naar links of rechts.

Let op ! De oranje vergrendelplaat moet hoorbaar vastklikken ! Controleer de veilige vergrendeling in de gewenste positie.

PROEFDRAAIEN VAN NIEUWE SLIJPSCHIJVEN

De haakse slijper met gemonteerde slijp- of snijschijf minstens 1 minuut vrij laten lopen. Vibrerende schijven onmiddellijk vervangen.

MOTOR

De motor moet tijdens de bewerking goed verlucht worden. Daarom moeten de verluchtingsopeningen altijd schoon gehouden worden.

SLIJPSCHIJVEN

De slijp- of snijschijf mag nooit groter zijn dan de voorgeschreven diameter.

Controleer vóór het gebruik van de slijp- of snijschijf haar aangeduid toerental. Het toerental van de slijp- of snijschijf mag nooit hoger zijn dan het nullasttoerental van de haakse slijper.

Gebruik enkel slijp- of snijschijven die toegelaten zijn voor een minimum toerental van 11.000 min ^-1 en voor een omtreksnelheid van 80 m/sec.

WERKWIJZE

Schrobslijpen

Het best resultaat bij het schrobslijpen word bereikt als U de slijpschijf in een hoek van 30° tot 40° ten opzichte van het slijpvlak aanzet en gelijkmatig over het werkstuk heen en weer beweegt.

Snijslipen

Bij het snijden de haakse slijper niet in het snijvlak kantelen. De snijschijf moet een intacte snijrand hebben.

Voor het snijden van hard gesteente gebruikt U het best een diamant-snijschijf.

Asbest-houdende materialen mogen niet bewerkt worden!

Gebruik nooit snijschijven voor het schrobslijpen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 2000 Watt
Toerental onbelast : 6.000 min
Max. schijfdiameter : 230 mm
Draad aandrijfspil : M 14
Geluidsdrukniveau LPA : 90 dB (A)
Geluidsprostationiveau LWA : 100,6 dB (A)
Trillingen a_w	3 m/s ^2
Gewicht 6,4 kg
Randgeaard II / ☐

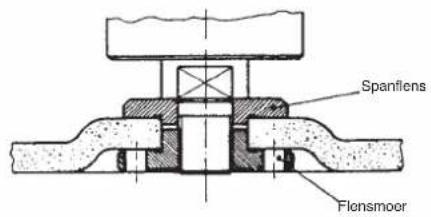

Plaatsing van de flensen bij gebruik van slijpschijfen en snijschijven

1 Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf

Spanflens Flensmoer

2 Plaatsing van de flensen bij gebruik van een gebogen snijschijf

Spanflens Flensmoer

3 Plaatsing van de flensen bij gebruik van een rechte snijschijf

Spanflens Flensmoer

NL

|

NL EC Conformiteitsverklaring

De garantieduur beginnt op de koopdatum en bedraagt 2 jaare.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het

arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice
