Typ produktu	Szlifierka kątowa
Marka	Prowork
Model	WSJ 230/3
Moc pobierana	2000 W
Napięcie znamionowe	230 V ~ 50 Hz
Prędkość obrotowa na biegu jałowym	6000 obr/min
Maksymalna średnica tarczy	230 mm
Gwint wrzeciona	M14
Poziom ciśnienia akustycznego LPA	90 dB(A)
Poziom mocy akustycznej LWA	100,6 dB(A)
Drgania (uchwyt)	3 m/s²
Waga	6,4 kg
Podwójna izolacja	Tak (klasa II)
Blokada wrzeciona	Tak
Uchwyt obrotowy	Tak, 90° lewo/prawo
Wyłącznik bezpieczeństwa	Tak (przełącznik wahadłowy + przycisk boczny)
Osłona ochronna	W zestawie
Dodatkowy uchwyt	W zestawie
Zastosowanie	Obróbka zgrubna, cięcie, szlifowanie
Gwarancja	24 miesiące

Często zadawane pytania - WSJ 230/3 Prowork

Jak wymienić tarczę w szlifierce Prowork WSJ 230/3?

Najpierw odłącz urządzenie. Naciśnij blokadę wrzeciona, aby zablokować wrzeciono. Użyj klucza do nakrętek, aby poluzować nakrętkę kołnierzową. Wymień tarczę i dokręć mocno nakrętkę. Upewnij się, że blokada wrzeciona jest wciśnięta przez cały czas operacji.

Jaka jest moc i prędkość WSJ 230/3?

Moc pobierana wynosi 2000 W, a prędkość obrotowa na biegu jałowym wynosi 6000 obr/min. Maksymalna dopuszczalna prędkość tarcz to 11 000 obr/min.

Czy mogę używać tarcz o średnicy większej niż 230 mm?

Nie, maksymalna zalecana średnica tarczy wynosi 230 mm. Użycie większej tarczy może uszkodzić urządzenie lub stanowić zagrożenie dla bezpieczeństwa.

Jak wyregulować uchwyt szlifierki?

Uchwyt można obrócić o 90° w lewo lub w prawo. Aby to zrobić, delikatnie odciągnij pomarańczową płytkę blokującą, obróć uchwyt i zwolnij go, aż zaskoczy słyszalnie. Sprawdź blokadę.

Jakie wyposażenie ochronne jest wymagane przy użyciu tej szlifierki?

Noś okulary ochronne, rękawice, ochronniki słuchu i w razie potrzeby maskę oddechową. Zawsze używaj osłony ochronnej i dodatkowego uchwytu. Nie noś luźnych ubrań ani biżuterii.

Jak przeprowadzić test nowej tarczy?

Uruchom szlifierkę na biegu jałowym przez co najmniej minutę z zamontowaną tarczą. Jeśli wystąpią nieprawidłowe wibracje, natychmiast wymień tarczę.

Jakie jest wymagane napięcie zasilania?

Urządzenie działa przy napięciu sieciowym 230 V ~ 50 Hz. Sprawdź, czy napięcie w twoim gniazdku odpowiada wartości podanej na tabliczce znamionowej.

Jak czyścić i konserwować szlifierkę?

Utrzymuj szczeliny wentylacyjne w czystości, aby zapewnić prawidłowe chłodzenie silnika. Do czyszczenia zewnętrznych powierzchni używaj suchej szmatki. Nigdy nie używaj wody ani agresywnych rozpuszczalników.

Co zrobić, jeśli wyłącznik bezpieczeństwa nie działa?

Wyłącznik należy uruchomić, naciskając jednocześnie przełącznik wahadłowy i przycisk boczny. Jeśli to nie działa, odłącz urządzenie i zleć jego sprawdzenie wykwalifikowanemu elektrykowi.

Gdzie znaleźć części zamienne do WSJ 230/3?

Używaj wyłącznie oryginalnych części zamiennych. Skontaktuj się ze sprzedawcą lub serwisem Einhell (Einhell Benelux dla Holandii/Belgii, Comercial Einhell S.A. dla Hiszpanii itd.), jak podano w instrukcji.

INSTRUKCJA OBSŁUGI WSJ 230/3 Prowork

D Bedienungsanleitung für Winkelschleifer
GB Operating Instructions Right-angle Grinder
F Instructions de service pour meuleuse d'angle
NL Gebruiksaanwijzing Haakse slijper
① Istruzioni per l'uso della smerigliatrice angolare
DK Brugsanvisning Vinkelsliber
PL Instrukcja obsługi szlifierki z końcówką kątową
Инструкция по эксплуатации угловой шлифовальной машины
H Használati utasítás Szögletköszörülőhöz
HR Naputak za uporabu kutne brusilice

CE

Przestregać instrukcji obsługi

Stosować okulary ochronne

1. Blokada wrzeciona
2. Kołpak ochronny
3. Kołnierz mocujący*
4. Ściemica tarczowa
5. Nakrętka kołnierzowa*

M.2

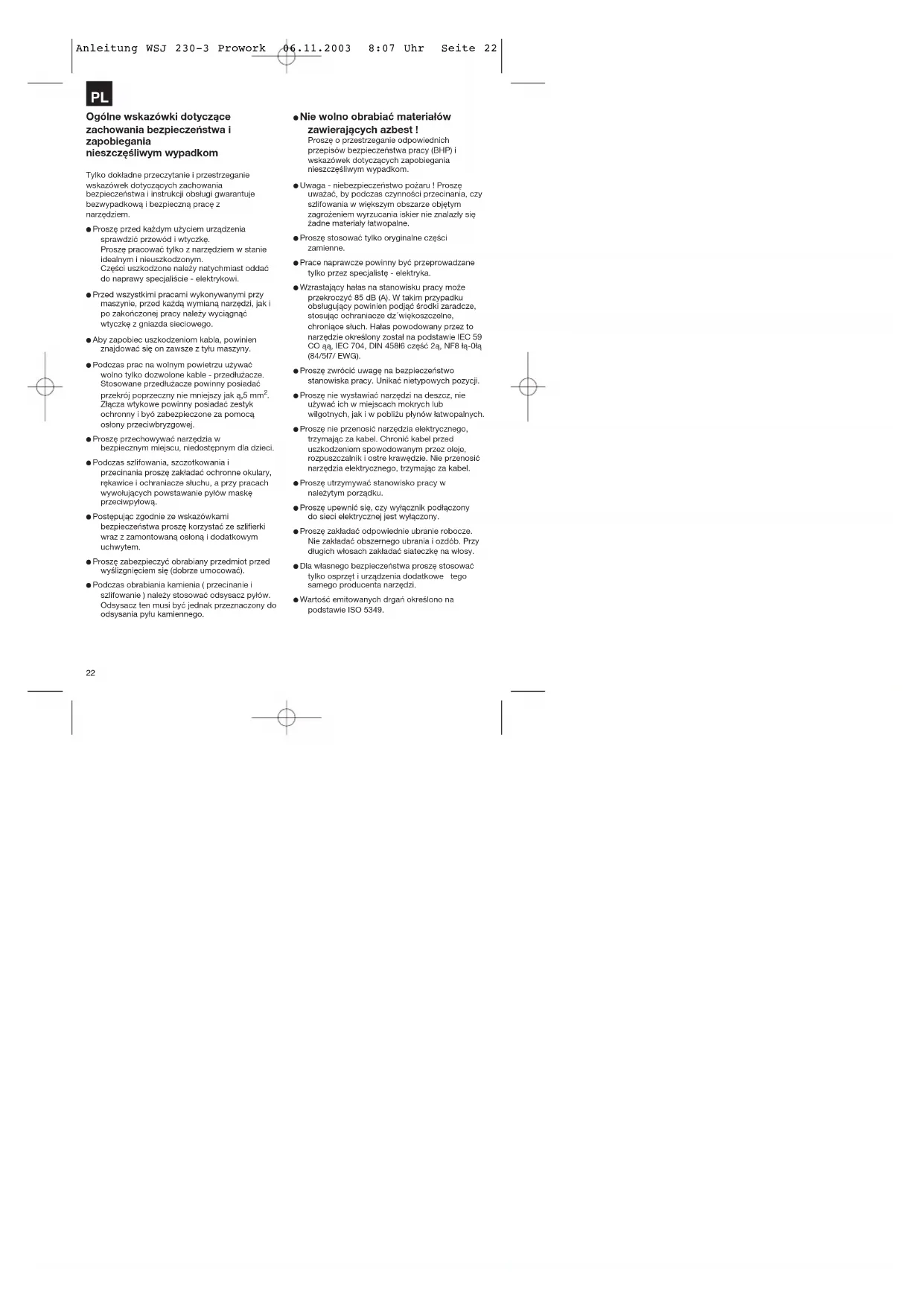

Ogólne wskazówki dotyczące zachowania bezpieczeństwa i zapobiegania nieszczęśliwym wypadkom

Tylko dokładne przeczytanie i przestrzeganie wskazówek dotyczących zachowania bezpieczeństwa i instrukcji obsługi gwarantuje bezwypadkową i bezpieczną pracę z narzędziem.

• Proszę przed każdym użyciem urządzenia sprawdzić przewód i wtyczkę. Proszę pracować tylko z narzędziem w stanie idealnym i nieuszkodzonym. Części uszkodzone należy natychmiast oddać do naprawy specjalisiće - elektrykowi.
• Przed wszystkimi pracami wykonywanymi przy maszynie, przed każdą wymianą narzędzi, jak i po zakończonej pracy należy wyciągnąć wtyczkę z gniazda sieciowego.
• Aby zapobiec uszkodzeniom kabla, powinien znajdować się on zawsze z tyłu maszyny.
• Podczas prac na wolnym powietrzu używać wolno tylko dozwolone kable - przedłużacze. Stosowane przedłużacze powinny posiadać przekrój poprzeczny nie mniejszy jak a,5 mm^2 . Złącza wtykowe powinny posiadać zestyk ochronny i być zabezpieczone za pomocą osłony przeciwbryzgowej.
  ● Proszę przechowywać narzędzia w bezpiecznym miejscu, niedostępnym dla dzieci.
• Podczas szlifowania, szczotkowania i przecinania proszę zakładać ochronne okulary, rękawice i ochraniacze słuchu, a przy pracach wywołujących powstawanie pytów maskę przeciwpyłową.
• Postępując zgodnie ze wskazówkami bezpieczeństwa proszę korzystać ze szlifierki wraz z zamontowaną osłoną i dodatkowym uchwytem.
• Proszę zabezpieczyć obrabiany przedmiot przed wyślizgnięciem się (dobrze umocować).
• Podczas obrabiania kamienia ( przecinanie i szlifowanie) należy stosować odsysacz pytów. Odsysacz ten musi być jednak przeznaczony do odsysania pyłu kamiennego.

- Nie wolno obrabiać materiałów zawierających azbest!

Proszę o przestrzeganie odpowiednich przepisów bezpieczeństwa pracy (BHP) i wskazówek dotyczących zapobiegania niesczęśliwym wypadkom.

• Uwaga - niebezpieczeństwo pożaru! Proszę uważać, by podczas czynności przecinania, czy szlifowania w większym obszarze objętym zagrożeniem wyrzucania iskier nie znalazły się żadne materiały łatwopalne.
  ● Proszę stosować tylko oryginalne części zamienne.
• Prace naprawcze powinny być przeprowadzane tylko przez specjalistę - elektryka.
• Wzrastający hałas na stanowisku pracy może przekroczyć 85 dB (A). W takim przypadku obsługujący powinien podjąć środki zaradcze, stosując ochraniacze dź*Ałkoszczelne, chroniące słuch. Hałas powodowany przez to narzędziłe określony został na podstawie IEC 59 CO aą, IEC 704, DIN 45816 część 2a, NF8 1ą-0łą (84/517/ EWG).
  ● Proszę zwrócić uwagę na bezpieczeństwo stanowiska pracy. Unikać nietypowych pozycji.
  ● Proszę nie wystawiać narzędzi na deszcz, nie używać ich w miejscach mokrych lub wilgotnych, jak i w pobliżu płynów latwopalnych.
• Proszę nie przenosić narzędzia elektrycznego, trzymając za kabel. Chronić kabel przed uszkodzeniem spowodowanym przez oleje, rozpuszczalnik i ostre krawędzie. Nie przenosić narzędzia elektrycznego, trzymając za kabel.
  ● Proszę utrzymywać stanowisko pracy w należytym porządku.
  ● Proszę upewnić się, czy wyłącznik podłączony do sieci elektrycznej jest wyłączony.
• Proszę zakładać odpowiednie ubranie robocze. Nie zakładać obszernego ubrania i ozdob. Przy długich włosach zakładać siateczkę na włosy.
• Dla własnego bezpieczeństwa proszę stosować tylko osprzęt i urządzenia dodatkowe tego samego producenta narzędzi.
• Wartość emitowanych organi określono na podstawie ISO 5349.

Instrukcja obsługi szlifierki z końcówką kątową

ZASTOSOWANIE

Szlifierka z końcówką kątową przeznaczona jest do przecinania i szlifowania zgrubnego metali i kamieni za pomocą odpowiednich ściemic przeznaczonych do przecinania i zdzierania.

NAPIE CIE

Przed włączeniem proszę sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada napięciu sieciowemu. Napięcie sieciowe nie powinno w żadnym wypadku odbiogać od podanego napięcia i przekraczać 10%.

WYŁĄCZNIK

Szlifierka kątowa wyposażona jest w wyłącznik bezpieczeństwa zapobiegający wypadkom. Aby włączyć szlifierkę należy równocześnie nacisnąć dźwigienkę wyłącznika i boczny guzik.

WYMIANA ŚCIERNIC

Wyciągnąć wtyczkę z sieci!

SCIomie można łatwo wymienić poprzez zastosowanie blokady wrzeciona. Nacisnąć blokadę wrzeciona, sciernica zostaje umocowana. Nakrętekę kolnierzową odkręcić za pomocą klucza do nakrętek okrągłych czolowych otworowych. Wymienić sciernioę do szlifowania lub przecinania i przymocować ponownie nakrętekę za pomocą klucza.

Uwaga :

Blokadę wrzeciona naciskać tylko wtedy, gdy wyłączone są silnik i wrzeciono ściernicy! Podczas wymiany ściernic należy przez cały czas naciskać blokadę wrzeciona!

Do ściernic przeznaczonych do szlifowania i przecinania o grubości do ok. 3 mm należy przymocować stronę czołową nakrętkę kołnierzową.

UCHANY CPROTOWY

Uchwyt można obraść w lewo i w prawo o 90i. W tym celu należy wyciągnąć nieco domarstnozową pykę blokując i obróć urowyl o 90i w lewo lub w prawo.

Uwaga: Pomerańczowa płytka bokujące, owinna się głośno – wynąnie załzasnął! Nareży sprawozów w wybrne dozyci, czy uchwyt jest bezpiecznie zablokowany.

BIEG PRÓBNY NOWYCH ŚCIERNIC

Po zamontowaniu ściernic szlifierka powinna pracować co najmniej 1 minutę na biegu jałowym. Wibrujące tarcze natychmiast wymienić.

ŚCIERNICE

Ściemica szilująca lub przecinająca nie może być większa od wskazanej średnicy. Proszę skontrolować przed rozpoczęciem pracy liczbe obrotów ściernic. Prędkość obrotowa ściernic musi być większa od prędkości obrotowej biegu jatowego szilierki z karcówką kątową. Proszę stosować tylko ściernice o maksymalnej liczbie obrotów 11.000 min⁻¹ i dopuszczalnej prędkości obrotowej 80m/ sek..

WSKAZÓWKI PRACY Szlifowanie zgrubne Najlepsze wyniki przy szlifowaniu zgrubnym osiąga się wtedy, gdy ściernica założona jest pod kątem 30° do 40° w stosunku do płaszczyzny szlifowania, a następnie równomiernie posuwana jest ruchem posuwisto - zwrotnym nad obrabianym materiałem.

Przecinanie ściernica

Podczas przecinania proszę nie przechyląć szlifierki skośnie w stosunku do płaszczyzny szliłowania. Krawędzie skrawające ściernicy muszą być idealne. Do przecinania kamioni twardych proszę używać najlepiej tarcz diamentowych.

Nie wolno obrabiać materiałów zawierających azbest!

Proszę nie używać do szlifowania zgrubnego ściernic tarczowych przeznaczonych do przecinania.

DANE TECHNICZNE

Napięcie znamionowo : 230 6L - 50 Hz
Pobór mocy : 2000 W
Prędkość obrotowa
biegu jałowego : 6.000 min	-1
Max. Ć sclernicy tarczowej : 230 mm
Gwint wrzeciona napędowego : M 14
Poziom ciśnienia akustycznego LPA : 90 dB (A)
Poziom ciśnienia akustycznego LWA : 100,6 dB (A)
Wibracja aY	3 m/ s2
Izolacja ochronna II / ☐
Waga 6,4 kg

PL

PL

Rozmieszczenie kołnierzy przy zastosowaniu ściernic tarczowych do szlifowania i przecinania

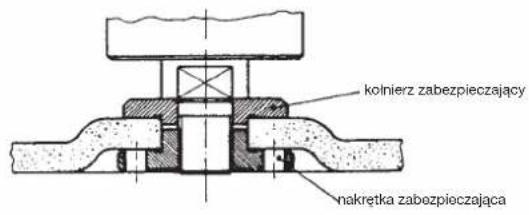

1 Rozmieszczenie kołnierzy przy zastosowaniu ściemicy tarczowej wykorbionej lub prostej

kolnierz zabezpieczający nakrętka zabezpioczająca

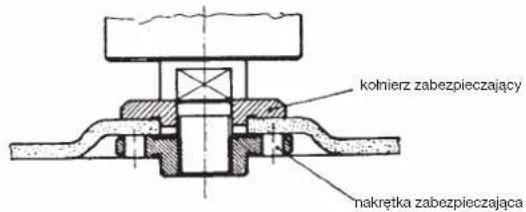

2 Rozmieszczenie kołnierzy przy zastosowaniu wykorbionej ściemicy tarczowej do przecinania

kołnierz zabezpieczający nakrętka zabezpieczająca

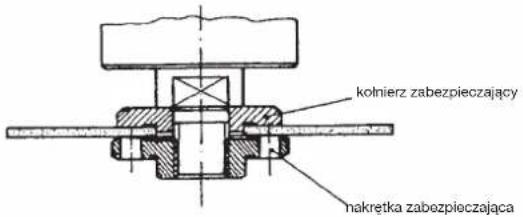

3 Rozmieszczenie kołnierzy przy zastosowaniu prostej ściernicy tarczowej do przecinania

kołnierz zabezpieczający nakrętka zabezpieczająca

24

RUS

PL Oświadczenie o zgodności z normami

Europejskiej Wspólnoty

SK Vyhasenie EU o konformite

Nizej podpisny oświadcza w imieniu firmy, że produkt jest zgodny z następującymi wytycznymi i normami.

Okres gwarancji zaczyna się od momentu kupna urządzenia i kończy się po upływie 2 roku.

Gwarancja obejmuje wadliwe wykonanie wyrobu oraz wady w materiale lub w funkcjonowaniu urządzenia.

Klient nie płaci za potrzebne do usunięcia usterki części zamienne oraz za czas pracy.

Producent nie odpowiada za szkody pośrednie.
