WSJ 230/3 - Kværn Prowork - Gratis brugsanvisning og manual

Produkttype	Vinkelsliber
Mærke	Prowork
Model	WSJ 230/3
Optagen effekt	2000 W
Nominel spænding	230 V ~ 50 Hz
Tomgangshastighed	6000 o/min
Maks. slibeskive diameter	230 mm
Spindelgevind	M14
Lydtryksniveau LPA	90 dB(A)
Lydeffektniveau LWA	100,6 dB(A)
Vibrationer (greb)	3 m/s²
Vægt	6,4 kg
Dobbelt isolering	Ja (klasse II)
Spindellås	Ja
Drejeligt håndtag	Ja, 90° venstre/højre
Sikkerhedsafbryder	Ja (vippekontakt + sideknap)
Beskyttelsesskærm	Inkluderet
Ekstra håndtag	Inkluderet
Anvendelse	Afformning, skæring, slibning
Garanti	24 måneder

Ofte stillede spørgsmål - WSJ 230/3 Prowork

Hvordan udskifter jeg slibeskiven på Prowork WSJ 230/3 vinkelsliberen?

Afbryd først maskinen. Tryk på spindellåsen for at blokere spindelen. Brug tapnøglen til at løsne flangemøtrikken. Udskift slibeskiven og skru møtrikken på igen, stram den godt. Sørg for, at spindellåsen er trykket ind under hele operationen.

Hvad er effekten og hastigheden på WSJ 230/3?

Den optagne effekt er 2000 W, og tomgangshastigheden er 6000 o/min. Den maksimalt tilladte hastighed for slibeskiver er 11.000 o/min.

Kan jeg bruge slibeskiver med en diameter større end 230 mm?

Nej, den maksimale anbefalede slibeskivediameter er 230 mm. Brug af en større skive kan beskadige maskinen eller udgøre en sikkerhedsrisiko.

Hvordan justerer jeg håndtaget på vinkelsliberen?

Håndtaget kan drejes 90° til venstre eller højre. For at gøre dette trækkes den orange låseplade let tilbage, drej håndtaget, og slip det, indtil det låses fast med et klik. Kontrollér låsningen.

Hvilket sikkerhedsudstyr er obligatorisk for at bruge denne vinkelsliber?

Bær beskyttelsesbriller, handsker, høreværn og om nødvendigt en åndedrætsmaske. Brug altid beskyttelsesskærmen og det ekstra håndtag. Bær ikke løstsiddende tøj eller smykker.

Hvordan udfører jeg en test af en ny slibeskive?

Lad vinkelsliberen køre i tomgang i mindst ét minut med slibeskiven monteret. Hvis der opstår unormale vibrationer, skal skiven straks udskiftes.

Hvad er den nødvendige forsyningsspænding?

Maskinen fungerer ved en netspænding på 230 V ~ 50 Hz. Kontrollér, at spændingen i din stikkontakt svarer til den, der er angivet på typeskiltet.

Hvordan rengør og vedligeholder jeg vinkelsliberen?

Hold ventilationsåbningerne rene for at sikre god motorafkøling. Brug en tør klud til at rengøre ydersiden. Brug aldrig vand eller aggressive opløsningsmidler.

Hvad gør jeg, hvis sikkerhedsafbryderen ikke fungerer?

Afbryderen skal aktiveres ved samtidig at trykke på vippekontakten og sideknappen. Hvis det ikke virker, skal du afbryde maskinen og få den kontrolleret af en kvalificeret elektriker.

Hvor finder jeg reservedele til WSJ 230/3?

Brug kun originale reservedele. Kontakt din forhandler eller Einhells kundeservice (Einhell Benelux for Holland/Belgien, Comercial Einhell S.A. for Spanien osv.) som angivet i vejledningen.

BRUGSANVISNING WSJ 230/3 Prowork

Bemaerk anvisningerne i betjeningsvejledningen

Bær sikkerhedsbriller

1 Spindelfastlåsning
2 Sikkerhedsskærm
3 Spændeflange *
4 Slibesklv
5 Fangemotrik

PL

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og ufarligt arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig, og henvisningerne deri folges.

- Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal straks udskiftes af el-fagpersonale.

- Stikket skal trækkes ud af stikdåsen før servicearbejde på maskinen, før hvert værktojsskift, og når apparatet ikke er i brug.

- For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.

- Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte forlængerledninger skal mindst have et tværsnitsareal på 1,5 mm ^2 . Stikforbindelserne skal have beskyttelseskontakter og stænkvandsbeskyttede.

- Opbevar værktøjet sikkert og udenlor børns rækkevidde.

- Anvend ved slibning, børstning og brydning allid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudviklende arbejder maske.

- Vinkelsilberen må af sikkerhedsgrunde kun anvendes med beskyttelseskappe og ekstrahåndtag.

- Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).

- Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.

- Asbestholdige materialer må ikke bearbejdes.

Se lagforeningens relevante forskrift for uheldsforebyggelse.

- Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnister kan springe I, når der arbejdes med brydning og slibning.

● Brug kun originale dele.

- Reparationer må kun udføres af dertil kvalificeret personale.

- Lydniveauet på arbejdspladsen kan overskride 85 dB (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og hørebeskyttelse. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 84/537/EØF).

- Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.

- Elektroværktojet må ikke udsættes for regn. Brug ikke værktojet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.

- Bær ikke el-værktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, oplosningsmidler og skarpe kanter. Bær ikke værktøjet i ledningen.

● Hold Deres arbejdsområde i orden.

- De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.

- Bær egnet arbejdstøj. Bær ikke løstsiddende klæder eller smykker. Langt hår beskyttes af härnet.

- Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værkløjsproducenten.

- Den iflg. ISO 5349 på hångtaget målte vibrationsværdi udgor 3 m/s ^2 .

DK

Betjeningsvejledning til vinkelsliber

Maskinen er let og håndlerbar, den er beskyttelsesisoleret og konstrueret i henhold til de internationale bestemmelser CEE 20. Maskinen har en lang levetid, hvis den behandles efter disse forskrifter.

SPÆNDING

Kontroller før ibrugtagning, om den spænding, der er angivet på typeskiltet stemmer overens med netspændingen.

AFBRYDER

Vinkelsliberen er udstyret med sikkerhedsafbryder til forebyggelse af ulykker. For at tænde skal kontaktvippen og knappen på siden af apparatet trykkes ind samtidig.

SKIFT AF SLIBESKIVER

Træk netstikket ud.

Simpelt skiveskift via spindelstop. Tryk spindlen ned og lad slibeskiven gå i indgreb. Flangemøtrikken løsnes med fronthuljernet. Slibe- eller brydeskiven skiftes og flangemøtrikken fæstnes med fronthuljernet.

NB! Spindlen må kun trykkes ned, när motoren og slibehjulet står stille.

Spindelstoppet skal forblive nedtrykket. mens slibeskiven skiftes.

Ved slibe- og brydeskiver indtil ca. 3 mm tykkelse skrues flangemøtrikken på med plansiden til slibe- eller skæreskiven.

DREJELIGT HÄNDTAG

Händtaget kan drejes 90( til venstre og højre. Det gøres ved at trække den orange låseplade lidt tilbage og dreje håndtaget 90( til venstre eller højre.

Vigtigt! Den orange låseplade skal falde i indgreb med et hørligt klik! Efterprov, at låsningen virker sikkert i den ønskede position.

PROVEK∅RSEL AF NY SLIBESKIVE

Lad vinkelsliberen løbe i tomgang med monteret slibe- eller skæreskive i mindst 1 minut. Vibrerende skiver skal skiftes med det samme igen.

MOTOR

Motoren skal luftes godt i løbet af arbejdstiden, derfor skal ventileringsåbningerne altid holdes rene.

SLIBESKIVER

Slibe- eller skæreskiven må aldrig være større end den angivne diameter. For slibe- eller skæreskiven anvendes, skal dens angive omdrejningstal kontrolleres. Slibe- eller skæreskivens omdrejningstal skal være højere end vinkelsliberens tomgangsomdrejningstal.

Brug kun slibe- og skæreskiver, der er godkendt til et maksimalt omdrejningstal på 11.000 min-1 og til en omfangshasighed på 80 m/sek.

ARBEJDSHENVISNINGER

Skrubslibning

Ved skrubslibning opnåes det bedste resultat, när slibeskiven holdes i en vinkel på 30° til 40° på slibefladen og bevæges regelmæssigt frem og tilbage over arbejdsemnet.

Skæreslibning

Ved skærearbejder må vinkelsliberen ikke gå skråt ind i snitfladen. Skæreskiven skal have en ren snitkant.

Til brydning af hård sten er en diamantslibeskive bedst.

Asbestholdige materialer må ikke bearbejdes!

Brug aldrig skæreskiver til skrubslibning.

TEKNISKE DATA

Driftsspaending 230 V ~ 50 Hz
Optagen effekt 2000 W
Tomgangsomdrejningstal	6.000
Maksimal skivediameter 230 mm
Drevspindelgevind M 14
Lydtrykniveau LPA: 90 dB (A)
Lydeflektniveau LWA: 1000,6 dB (A)
Vibration _w	3 m/s ^2
Vægt 6,4 kg
Dobbelisoleret II / ☐

Placering af flangen ved brug af slibeskiver og skæreskiver

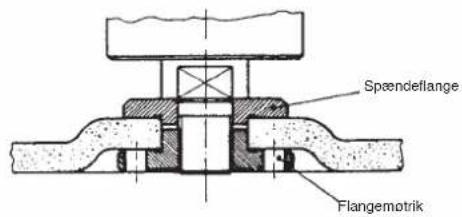

1 Placering af flangen ved brug af forkroppet eller lige slibeskive

Spændeflange Flangemotrik

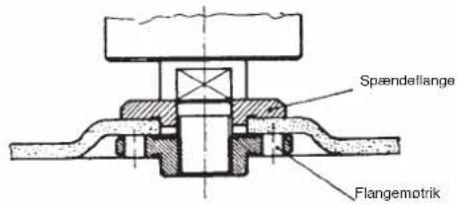

2 Placering af flangen ved brug af forkroppet slibeskive

Spændellange Flangemotrik

3 Placering af flangen ved brug af lige slibeskive

Spændeflange Flangemotrik

DK

PL

På firmaets vegne erklærer undertegnede, at produktet imodekommer kravene i folgende direktiver og normer.

Garantiperioden regnes fra købsdaloen og er gældende i 2 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-vdelser beregnes ikke.

Der hæftes ikke for folgeskader.

Deres kundeservicekontakt
