Type de produit	Meuleuse d'angle
Marque	Prowork
Modèle	WSJ 230/3
Puissance absorbée	2000 W
Tension nominale	230 V ~ 50 Hz
Vitesse au ralenti	6000 tr/min
Diamètre maxi de meule	230 mm
Filetage de la broche motrice	M14
Niveau de pression acoustique LPA	90 dB(A)
Niveau d'intensité acoustique LWA	100,6 dB(A)
Vibrations (poignée)	3 m/s²
Poids	6,4 kg
Double isolation	Oui (classe II)
Dispositif d'arrêt de broche	Oui
Poignée rotative	Oui, 90° gauche/droite
Interrupteur de sécurité	Oui (bascule + bouton latéral)
Capot de protection	Inclus
Poignée supplémentaire	Incluse
Utilisation	Dégrossissage, coupage, ponçage
Garantie	24 mois

FOIRE AUX QUESTIONS - WSJ 230/3 Prowork

Comment remplacer la meule sur la meuleuse Prowork WSJ 230/3 ?

Débranchez d'abord l'appareil. Poussez le dispositif d'arrêt de broche pour bloquer la broche. Utilisez la clé à ergots pour desserrer l'écrou à bride. Remplacez la meule et revissez l'écrou en serrant fermement. Assurez-vous que le dispositif d'arrêt est enfoncé pendant toute l'opération.

Quelle est la puissance et la vitesse de la WSJ 230/3 ?

La puissance absorbée est de 2000 W et la vitesse au ralenti est de 6000 tr/min. La vitesse maximale admissible pour les meules est de 11 000 tr/min.

Puis-je utiliser des meules de diamètre supérieur à 230 mm ?

Non, le diamètre maximum de meule recommandé est de 230 mm. L'utilisation d'une meule plus grande peut endommager l'appareil ou présenter un risque de sécurité.

Comment ajuster la poignée de la meuleuse ?

La poignée peut être tournée de 90° à gauche ou à droite. Pour cela, retirez légèrement la plaque de verrouillage orange, tournez la poignée et relâchez-la jusqu'à ce qu'elle s'enclenche de façon audible. Vérifiez le verrouillage.

Quels équipements de sécurité sont obligatoires pour utiliser cette meuleuse ?

Portez des lunettes de protection, des gants, un protège-oreilles et un masque respiratoire si nécessaire. Utilisez toujours le capot de protection et la poignée supplémentaire. Ne portez pas de vêtements amples ni de bijoux.

Comment effectuer un essai de nouvelle meule ?

Faites tourner la meuleuse à vide pendant au moins une minute avec la meule montée. Si des vibrations anormales se produisent, remplacez immédiatement la meule.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur une tension secteur de 230 V ~ 50 Hz. Vérifiez que la tension de votre prise correspond à celle indiquée sur la plaque signalétique.

Comment nettoyer et entretenir la meuleuse ?

Maintenez les fentes de ventilation propres pour assurer un bon refroidissement du moteur. Utilisez un chiffon sec pour nettoyer l'extérieur. Ne jamais utiliser d'eau ou de solvants agressifs.

Que faire si l'interrupteur de sécurité ne fonctionne pas ?

L'interrupteur doit être actionné en appuyant simultanément sur la bascule et le bouton latéral. Si cela ne fonctionne pas, débranchez l'appareil et faites-le vérifier par un électricien qualifié.

Où trouver des pièces de rechange pour la WSJ 230/3 ?

Utilisez exclusivement des pièces de rechange originales. Contactez votre revendeur ou le service après-vente Einhell (Einhell Benelux pour les Pays-Bas/Belgique, Comercial Einhell S.A. pour l'Espagne, etc.) comme indiqué dans la notice.

MODE D'EMPLOI WSJ 230/3 Prowork

Veuillez respecter les indications du mode d'emploi

Utilisez des lunettes de protection

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque
4 Meule
5 Ecrou de serrage *

NL

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées tout de suite par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm². Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
• Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Pour des raisons de sécurité, la meuleuse d'angle ne peut être utilisée que si elle est équipée de son capot de protection et de sa poignée supplémentaire.
• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
• Utilisez seulement des pièces de rechange originales.

- Il est interdit d'usiner des matériaux contenant de l'amiante!

Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!

• Attention - Risque d'incendie! Pendant les travaux de coupage et de ponçage, veillez à ce que pas de matériaux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
• Gardez votre position de sécurité. Evitez des positions anormales du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
  ● Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
• La valeur de vibration mesureé sur la poignée selon ISO 5349.

Mode d'emploi pour meuleuse d'angle

La machine est légère et facile à manier; elle est munie d'une double isolation et conçue selon les prescriptions internationales CEE 20. Si la machine est maintenue selon les règles suivantes, elle aura une longue durée de vie.

TENSION

Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur.

INTERRUPTEUR

La meuleuse d'angle est équipée d'un interrupteur de sécurité pour la prévention contre les accidents. Pour mettre en circuit, appuyez simultanément sur la bascule de l'interrupteur et sur le bouton latéral.

REEMPLACER LES MEULES

Retirez la fiche secteur Remplacement aisé des meules grâce au dispositif d'arrêt de broche. Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots.

Remplacez la meule ou la meule

à tronçonner et serrez bien l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés! Velliez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule! Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.

POIGNEE ROTATIVE

La poignée peut être tournée de 90° à gauche et à droite. Pour ce faire, retirez légèrement la plaque de verrouillage orange et tournez la poignée de 90° vers la gauche ou vers la droite.

Attention ! la plaque de verrouillage orange doit s'encranter de façon audible ! Vérifiez que le verrouillage dans la position désirée soit bien effectué sûrement.

MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

MOTEUR

Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.

MEULES

Le diamètre de la moule ou de la moule tronçonneuse ne doit jamais dépasser le diamètre préconisé.

Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 11.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.

CONSIGNES DE TRAVAIL

Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-et-vient.

Coupage

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amiante.

N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

CARACTERISTIQUES TECHNIQUES

Tension nominale: 230 V ~ 50 Hz
Puissance absorbée: 2000 W
Vitesse au ralenti: 6.000 tr./mn.
Diamètre maxi de meule: 230 mm
Filetage de la broche motrice: M 14
Niveau de pression acoustique LPA: 90 dB(A)
Niveau d'intensité acoustique LWA: 100,6 dB(A)
Vibration _e,w	3 m/s ^2
Poids 6,4 kg
A double isolation II / [i]

F

F

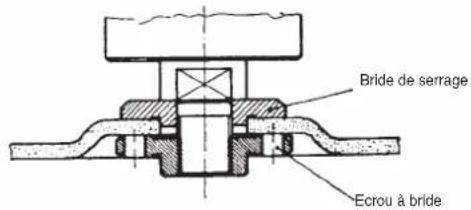

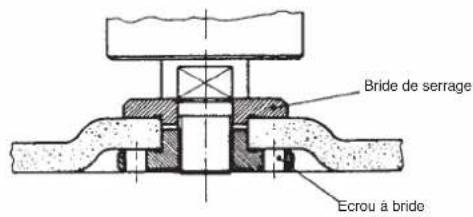

Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses

1 Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite

Bride de serrage Ecrou à bride

2 Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé

Bride de serrage Ecrou à bride

3 Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite

Bride de serrage Ecrou à bride

12

F Déclaration de Conformité CE

Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

La période de garantie commence à partir de la date d'achat et dure 24 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.
