Marque	Prowork
Modèle	WSJ 115
Type de produit	Meuleuse d'angle
Puissance absorbée	500 W
Tension nominale	230 V – 50 Hz
Vitesse à vide	11 000 tr/min
Diamètre maxi de meule	115 mm
Filetage de broche	M14
Niveau de pression acoustique (LPA)	87,2 dB(A)
Niveau d'intensité acoustique (LWA)	100,2 dB(A)
Vibration (main – bras)	< 2,5 m/s²
Poids	2,2 kg
Double isolation	Oui (Classe II)
Fonctions principales	Dégrossissage, ponçage, tronçonnage, brossage
Sécurité	Interrupteur de sécurité, arrêt de broche, carter de protection, poignée supplémentaire
Entretien	Nettoyer les fentes de ventilation ; remplacer les balais en carbone par paire lorsqu'ils sont usés (<5 mm)
Pièces détachées	Meules (115 mm), écrou à bride, clé à ergots, balais en carbone
Garantie	2 ans

FOIRE AUX QUESTIONS - WSJ 115 Prowork

Comment changer la meule sur la Prowork WSJ 115 ?

Débranchez l'appareil. Enfoncez le dispositif d'arrêt de broche jusqu'à ce qu'il s'enclenche. Utilisez la clé à ergots pour desserrer l'écrou à bride. Remplacez la meule et revissez fermement l'écrou. Relâchez l'arrêt de broche après serrage.

Quel diamètre maximum de meule puis-je utiliser ?

Le diamètre maximum autorisé est de 115 mm. Ne jamais utiliser une meule de diamètre supérieur.

Comment démarrer et arrêter la meuleuse ?

Pour démarrer, poussez l'interrupteur coulissant vers l'avant puis enfoncez-le pour le verrouiller. Pour arrêter, appuyez sur l'interrupteur et ramenez-le en position arrière.

Quelles précautions de sécurité dois-je prendre ?

Portez lunettes de protection, gants, protège-oreilles et masque anti-poussière si nécessaire. Vérifiez que le carter de protection est en place. Utilisez la poignée supplémentaire. Ne portez pas de vêtements amples.

Puis utiliser la meuleuse pour couper de la pierre ?

Oui, avec une meule diamantée adaptée. Utilisez un dispositif d'aspiration des poussières homologué. Ne jamais usiner des matériaux contenant de l'amiante.

Quel est le niveau sonore de l'appareil ?

Le niveau de pression acoustique est de 87,2 dB(A) et le niveau d'intensité acoustique de 100,2 dB(A). Portez une protection auditive.

Comment entretenir les balais en carbone ?

Vérifiez régulièrement l'usure des balais. S'ils sont brisés, usés ou mesurent moins de 5 mm, remplacez-les par des balais d'origine et toujours par paire.

Que faire si la meule vibre anormalement ?

Arrêtez immédiatement l'appareil et remplacez la meule. Faites toujours tourner une nouvelle meule à vide pendant 1 minute avant utilisation pour vérifier son équilibrage.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur 230 V – 50 Hz. Assurez-vous que la tension secteur ne varie pas de plus de 10 %.

Où trouver des pièces détachées pour la WSJ 115 ?

Adressez-vous à votre revendeur ou au service après-vente indiqué dans la notice. Utilisez exclusivement des pièces de rechange originales.

MODE D'EMPLOI WSJ 115 Prowork

©Veuillez ouvrir les page 2

Veuillez respecter les indications du mode d'emploi

Utilisez des lunettes de protection

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque
4 Meule
5 Ecrou de serrage

①

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées tout de suite par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travailliez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ² . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
  ●Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Pour des raisons de sécurité, la meuleuse d'angle ne peut être utilisée que si elle est équipée de son capot de protection et de sa poignée supplémentaire.
• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
  ●Utilisez seulement des pièces de rechange originales.

- Il est interdit d'usiner des matériaux contenant de l'amiante!

Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!

• Attention - Risque d'incendie! Pendant les travaux de coupage et de ponçage, veillez à ce que pas de matériaux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
  ●Gardez votre position de sécurité. Evitez des positions anomalies du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
  ●Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
  ●La valeur de vibration mesure sur la poignée selon ISO 5349.

Mode d'emploi pour meuleuse d'angle

La machine est légère et facile à manier, elle est munie d'une double isolation et conçue selon les prescriptions internationales CEE 20. Si la machine est maintenue selon les règles suivantes, elle aura une longue durée de vie.

TENSION

Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur. La tension secteur ne doit différer en aucun cas de plus de 10 % de la tension secteur indiquée.

INTERRUPTEUR

La meuleuse d'angle est munie d'un interrupteur de sécurité prévu pour la prévention des accidents. Pour le mettre en marche, poussez la touche vers l'avant et appuyez-la pour l'enclencher. Pour mettre la meuleuse d'angle hors circuit, appuyez la touche et remettez-la ensuite dans sa position d'origine.

REEMPLACER LES MEULES

Retirez la fiche secteur Remplacement aisé des meules grâce au dispositif d'arrêt de brocho. Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots. Remplacez la meule ou la meule

à tronçonner et serrez bien l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés! Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.

MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

MÔTEUR

Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.

BALAIS EN CHARBON

Si les balais sont usés, brisés ou ont moins de 5 mm de long, remplacez-les par des charbons originaux. Renouvelez toujours les balais par paires.

MEULES

Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé.

Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 11.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.

CONSIGNES DE TRAVAIL

Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-et-vient.

Coupage

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amiante.

N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

CARACTERISTIQUES TECHNIQUES

Tension nominale: 230 V – 50 Hz
Puissance absorbée: 500 W
Vitesse au ralenti: 11.000 tr./mn.
Diamètre maxi de meule: 115 mm
Filetage de la broche motrice: M 14
Niveau de pression acoustique LPA: 87,2 dB(A)
Niveau d'intensité acoustique LWA: 100,2 dB(A)
Vibration ãw	< 2,5 m/s 2
Poids 2,2 kg
A double isolation II / ☐

F

F

Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses

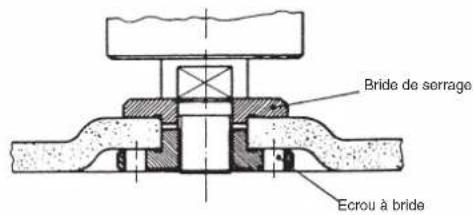

Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite

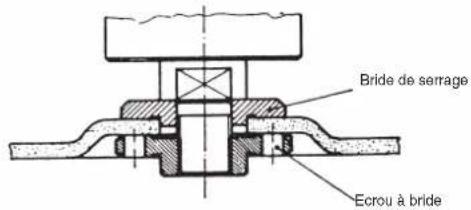

2 Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé

3 Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite

12

NL

F Déclaration de Conformité CE

Nou fourmisesance une garantie de 2 ans pour l'appareil décrit dans le mode d'emploi, en cas de vise de notre produit. Le débit de 2 ans commences avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour le faire valier de la garantie est un entretion en bonne et due forme conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.

La garantie est valable pour l'ensemble de la République Fédionale d'Allemagne au des pays respectifs du personaire commercial principal en compliment des prescriptions légales locales. Veuillez noter l'interlocutour du service après cents courbent pour votre région ou l'adresse médiarrée ci-dessous.
