BEDIENUNGSANLEITUNG WSJ 115 Prowork

Art.-Nr.: 44.303.20 I.-Nr.: 01013

PRO IWORK

wsj 115

©Bitte Seite 2 ausklappen

Gebrauchsanweisung beachten!

Schutzbrille tragen!

Wear safety goggles

1 Spindelarretierung
2 Schutzhaube
3 Spannflansch *
4 Schleifscheibe
5 Flanschmutter *

GB

1 Spindle catch
2 Guard
3 Clamping flange
4 Grinding wheel
5 Flange nut *

PL

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen.

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann emeuert werden.
  ●Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen.
• Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinten von der Maschine wegführen.
• Beim Arbeiten im Freien dürfen nur dafür zugelassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm² aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwassergeschützt sein.
  ●Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf.
  ●Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauberzeugenden Arbeiten eine Atemschutzmaske.
  ●Der Winkelschleifer darf aus Sicherheitsgründen nur mit montierter Schutzhaube und Zusatzhandgriff verwendet werden.
  ●Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).
• Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein.

●Asbesthaltige Materialien dürfen

nicht bearbeitet werden.

Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten.

●Achtung Brandgefahr! Achten Sie darauf, daß beim Trennen und Schleifen von Materialien keine brennbaren Materialien im erweiterten Bereich des Funkenflugs befinden.
●Verwenden Sie nur Orginal-Ersatzteile.
●Reparaturen dürfen nur von einem Elektro-Fachmann durchgeführt werden.
●Die Lärmentwicklung am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.
●Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen.
- Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
- Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Beschädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.
●Halten Sie Ihren Arbeitsbereich in Ordnung.
●Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
- Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnelz.
●Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers
●Der Wert der ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.

Betriebsanleitung für Winkelschleifer

VERWENDUNG

Der Winkelschleifer ist zum Trenn- und Schruppschleifen von Metallen und Gestein unter Verwendung der entsprechenden Trenn- oder Schruppscheibe bestimmt.

SPANNUNG

Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Die Netzspannung sollte in keinem Fall um mehr als 10 % von der angegebenen Nennspannung abweichen.

SCHALTER

Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum Einschalten die Taste nach vome schieben und zum Einrasten niederdrücken. Zum Ausschalten des Winkelschleifers die Taste niederdrücken. Die Taste springt in die Ausgangsstellung zurück.

AUSTAUSCH DER SCHLEIFSCHEIBEN

Netzstecker ziehen!

Einfacher Scheibenwechsel durch Spindelarretierung. Spindelarretierung drücken und Schleifscheibe einrasten lassen. Die Flanschmutter mit dem Stirnlochschlüssel öffnen. Schleif- oder Trennscheibe wechseln und Flanschmutter mit dem Stirnlochschlüssel festziehen.

Achtung:

Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drücken!

Die Spindelarretierung muß während des Scheibenwechsels gedrückt bleiben!

Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

PROBELAUF NEUER SCHLEIFSCHEIBEN

Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lassen. Vibrierende Scheiben sofort austauschen.

MOTOR

Der Motor muß während der Arbeit gut belüftet werden, daher müssen die Lüftungsöffnungen immer sauber gehalten werden.

SCHLEIFSCHEIBEN

Die Schleif- oder Trennscheibe darf nie größer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif- oder Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheibe muß höhe sein als die Leerlaufdrehzahl des Winkelschleifers.

Verwenden Sie nur Schleif- und Trennscheiben die für eine maximale Drehzahl von 11.000 min ^1 und für eine Umfangsgeschwindigkeit vom 80 m/sec. zugelassen sind.

ARBEITSHINWEISE

Schruppschleifen

Der beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30° bis 40° zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

Trennschleifen

Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Diamant-Trennscheibe.

Asbesthaltige Materialien dürfen nicht bearbeitet werden!

Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

TECHNISCHE DATEN

Nennspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 500 W
Leerlaufdrehzahl: 11.000 min
max. Scheiben ∅: 115 mm
Gewinde der Antriebsspindel: M 14
Schalldruckpegel LPA: 87,2 dB (A)
Schalleistungspegel LWA: 100,2 dB (A)
Vibration _w	< 2,5 m/s ^2
Schutzisoliert II / ☐
Gewicht 2,2 Kg

D
Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben

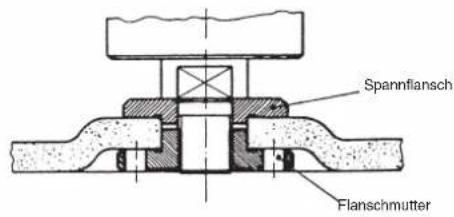

1 Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe

Spannflansch Flanschmutter

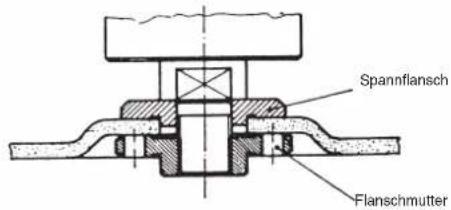

2 Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe

Spannflansch Flanschmutter

3 Anordnung der Flansche bei Verwendung einer geraden Trennscheibe

Spannflansch Flanschmutter

6

©EG Konformitätserklärung

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Landauflsar, den 12.02.2004

Leiter Produkt-Management

Produkt-Management

Archivierung / For archives: 4430240-36-4141800-E

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garante, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Garätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine organungsgemäße Wartung entsprechend der Bedienungsanfang sowie die bestimmungsgemäße Benutzung unseres Garätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie ihren Ansprechpartner des regional zuständigen Kunderdienstes oder die unten aufgeführte Serviceadresse.

ISC GmbH - International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

• Technische Änderungen vorbehalten
  Technical changes subject to change
• Sous réserve de modifications
• Technische wijzigingen voorbehouden
  oo Salvo modificaciones técnicas
  ① Salvaguardem-se alterações técnicas
  ③ Förbehäl för tekniska förändringar
  25 Oikeus teknisiin muutaksin pidätetään
  Der tages forbenoid for tekniske sendringen
  b) Tekniske enchinger forbendiges
• Con riserva di apportare modifiche tecniche
  90 Technikai változások jogát ferntartva
  Technické zmiety vyhrazeny
  ② Tehnicne spremembe prikržane.
  -3. Zadržavimo pravo na tenniche iznjiene.
  ®Technické změny vyhradené
• Zastrzega się wprowadzanie zmian technicznych
  Se rezerva dreptul la modificări tehnice.
  ©Сохраняется право на технические изменения
  № Запазна се пращото за технически промени
  Je O katoikovaglje diapra to disaiana
  техников алloys
  or Teknik değişiklikler alabilir

© GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gorarl geben wir 2 Jahre Garantle, für den Fall, dass unser Product mangelheit sein sollte. Die 2-Jahres-Fried beginnt mit dem Gehindreichierung oder der Übernahme des Gerätes durch den Kunden. Vomassung für die Gehindmachung der Garantle ist eine betrugsgemäßige Wertung entsprechend der Betragungsansleitung sowie die beizimmungsgemäßte Bewertung unserer Gerätes. Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten.

Die Garante gilt für der Bereich der Bundesrepublike Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansorpartner des regional zustehlgene Kundendienstes oder die unter angeschäfte Servicechwerks.
