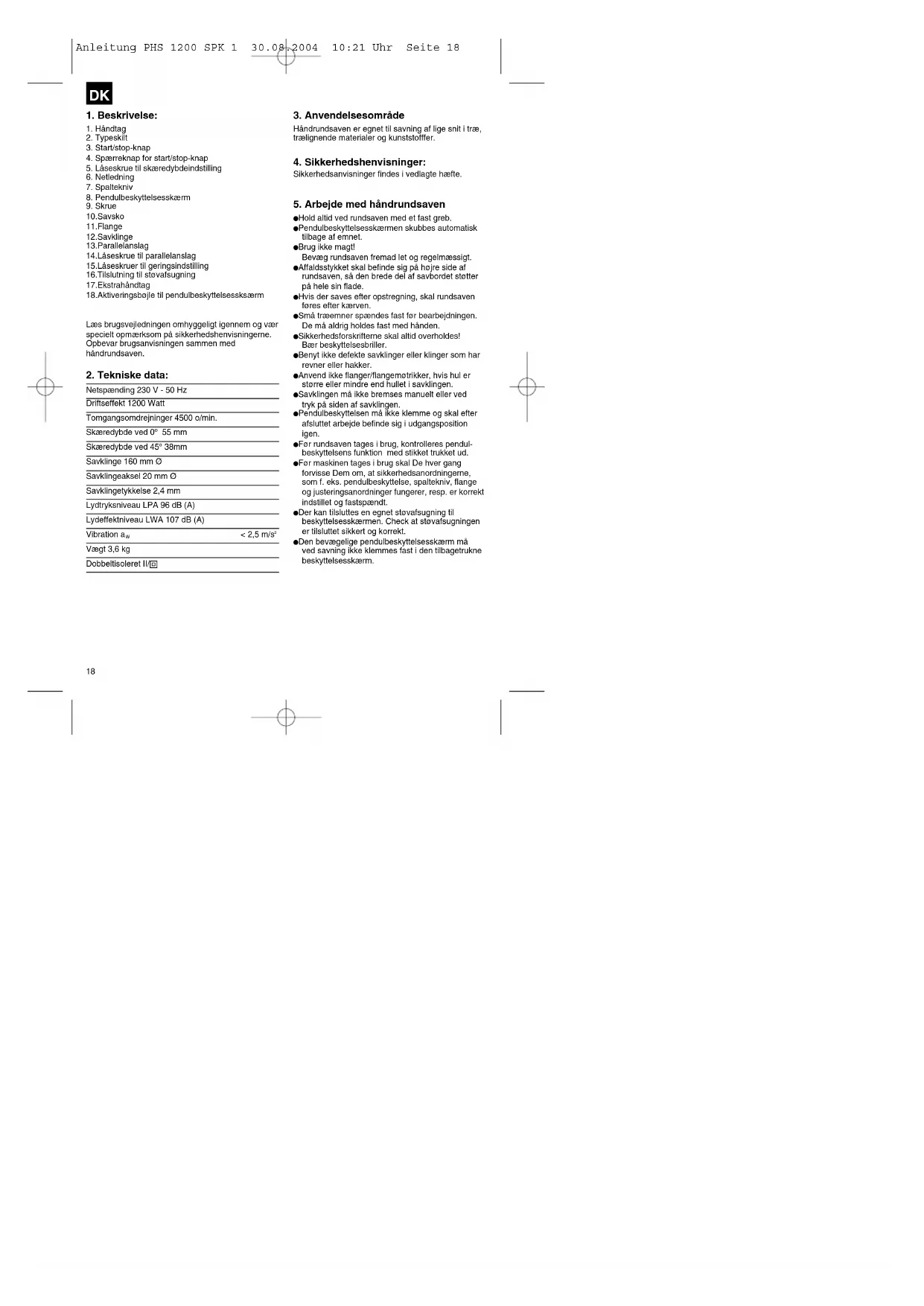

BRUGSANVISNING PHS 1200/1 Prowork

5. Låseskrue til skæredybdeindstilling

8. Pendulbeskyttelsesskærm

10.Savsko 11.Flange 12.Savklinge 13.Parallelanslag 14.Låseskrue til parallelanslag 15.Låseskruer til geringsindstilling 16.Tilslutning til støvafsugning 17.Ekstrahåndtag 18.Aktiveringsbøjle til pendulbeskyttelsessksærm Læs brugsvejledningen omhyggeligt igennem og vær specielt opmærksom på sikkerhedshenvisningerne. Opbevar brugsanvisningen sammen med håndrundsaven.

Vægt 3,6 kg Dobbeltisoleret II/

3. Anvendelsesområde

Håndrundsaven er egnet til savning af lige snit i træ, trælignende materialer og kunststofffer.

4. Sikkerhedshenvisninger:

Sikkerhedsanvisninger findes i vedlagte hæfte.

5. Arbejde med håndrundsaven

Hold altid ved rundsaven med et fast greb. Pendulbeskyttelsesskærmen skubbes automatisk tilbage af emnet. Brug ikke magt! Bevæg rundsaven fremad let og regelmæssigt. Affaldsstykket skal befinde sig på højre side af rundsaven, så den brede del af savbordet støtter på hele sin flade. Hvis der saves efter opstregning, skal rundsaven føres efter kærven. Små træemner spændes fast før bearbejdningen. De må aldrig holdes fast med hånden. Sikkerhedsforskrifterne skal altid overholdes! Bær beskyttelsesbriller. Benyt ikke defekte savklinger eller klinger som har revner eller hakker. Anvend ikke flanger/flangemøtrikker, hvis hul er større eller mindre end hullet i savklingen. Savklingen må ikke bremses manuelt eller ved tryk på siden af savklingen. Pendulbeskyttelsen må ikke klemme og skal efter afsluttet arbejde befinde sig i udgangsposition igen. Før rundsaven tages i brug, kontrolleres pendul- beskyttelsens funktion med stikket trukket ud. Før maskinen tages i brug skal De hver gang forvisse Dem om, at sikkerhedsanordningerne, som f. eks. pendulbeskyttelse, spaltekniv, flange og justeringsanordninger fungerer, resp. er korrekt indstillet og fastspændt. Der kan tilsluttes en egnet støvafsugning til beskyttelsesskærmen. Check at støvafsugningen er tilsluttet sikkert og korrekt. Den bevægelige pendulbeskyttelsesskærm må ved savning ikke klemmes fast i den tilbagetrukne beskyttelsesskærm. Anleitung PHS 1200 SPK 1 30.08.2004 10:21 Uhr Seite 1819

Ventilationsslidserne på motorhuset skal holdes fri og ren. Med mellemrum blæses slidserne rene. Ved for stor gnistdannelse skal kulbørsterne kontrolleres af et specialværksted. Slidte kulbørster må kun udskiftes af et specialværksted eller af vores serviceafdeling. Hold altid Deres rundsav ren. Brug ikke ætsende midler til rengøring af kunststoffet. Hvis De konstaterer beskadigelser, kan De ved hjælp af vedlagte eksplosionstegning samt komponentlisten nøgagtigt specificere reservedelene og bestille dem hos vor kunderserviceafdeling.

7. Bestilling af reservedele

Ved bestilling af reservedele skal følgende oplyses: Savens type. Savens artikelnummer. Savens identifikationsnummer. Nummeret på den nødvendige reservedel. Kontakt 43.308.51.01.001 Reservekul 43.308.51.01.002

Vigtigt!Benyt høreværn og beskyttelsesbriller.Parallelsnit1. Løsn låseskruen 12. Ved 90° snit: indstil parallelanslag 2 på mærke A på skalaen.ved 45° snit: indstil parallelanslag 2 på mærke B på skalaen.husk savklingebredden.3. Stram låseskruenVigtigt!Foretag et prøvesnit med et stykke affaldstræ Indstilling af skæredybde1. Løsn låseskrue 12. Drej savskoen nedad.3. Indstil skæredybden efter skalaen.Tandspidsen skal rage ca. 2 mm ud af træet.4. Stram låseskruen. Justering af savskoen (skråsnit)1. Løsn låseskruerne 12. Indstil savskoen på det ønskede gradtal 0 - 45.3. Stram låseskruerne 1 godt. Anleitung PHS 1200 SPK 1 30.08.2004 10:21 Uhr Seite 193

1. Åbn pendulbeskyttelsesskærmen 1 og hold den fast

2. Med specialnøgle 2 laves der modhold på savklingen

4. Træk flangen 4 og savklingen nedenud

5. Rengør flangen og sæt ny savklinge i.

Vær opmærksom på rotationsretningen (se pilen på beskyttelsesskærmen)

6. Stram skruen og check rotationen

Vigtigt! Træk stikket ud, før De begynder at arbejde på rundsaven! Start Før De trykker på start/stopknappen, skal De forvisse Dem om, at savklingen er korrekt monteret, at de bevægelige dele går let og at spændskruerne er strammet godt. Start og stop Start: Tryk samtidig på spærreknappen 3 og knappen 4 Stop: Slip spærreknappen og knappen Anleitung PHS 1200 SPK 1 30.08.2004 10:21 Uhr Seite 2021
