Produkttype	Benzinsav
Mærke	Prowork
Model	PBK 35
Cylindervolumen	35 cm³ (2,3 cu-in)
Maksimal effekt	1,3 kW
Skærelængde	35 cm (14 tommer)
Kædedeling	10 mm
Kædetykkelse	1,3 mm
Tomgangshastighed	2.600 – 3.300 o/min
Maksimal hastighed	8.000 o/min
Benzintankkapacitet	296 cc (10 oz)
Olietankkapacitet	180 cc (6,1 oz)
Automatisk kædesmøring	Ja
Kædebrems	Ja
Anti-vibrationssystem	Ja
Nettovægt (uden kæde og sværd)	5,1 kg
Nettovægt (med kæde og sværd)	5,88 kg
Lydtryksniveau	97,6 dB(A)
Lydeffektniveau	103 dB(A)
Vibration (håndtag)	10,2 m/s²
Bremsetid	0,07 s
Brændstoftype	Benzin: blanding 40:1 (2-takts olie)
Vedligeholdelse og rengøring	Rens luftfilter, udskift tændrør, tøm brændstof for opbevaring >30 dage
Sikkerhed	Kædebrems, gnistfanger, håndbeskytter, sikkerhedsafbryder
Reservedele og reparationsmuligheder	Kæde, sværd, luftfilter, tændrør, gnistfanger; reparationer af autoriseret servicecenter
Generelle oplysninger	Brugsanvisning på 116 sider, tilgængelig på flere sprog

Ofte stillede spørgsmål - PBK 35 Prowork

Hvilken type brændstof skal jeg bruge til Prowork PBK 35 saven?

Brug en blanding af blyfri benzin og speciel 2-takts olie i forholdet 40:1. Brug aldrig ren benzin.

Hvordan starter jeg motoren kold?

Sæt tændingskontakten på tændt, sæt choker i position STARTER, tryk 10 gange på primepumpen, bloker gashåndtaget, træk derefter kraftigt i startsnoren 4 gange. Skift derefter choker til position HALV GAS og træk igen 4 gange. Når motoren starter, lad den varme op, og skift til position KØR.

Hvordan justerer jeg kædespændingen?

Bær handsker. Løsn sværdets møtrikker, drej justeringsskruen til højre for at øge spændingen, til venstre for at mindske den. Kæden skal være stram, men kunne drejes frit i hånden. Spænd møtrikkerne igen.

Hvad gør jeg ved tilbageslag?

Tilbageslag er farlige. Hold altid saven fast med begge hænder. Undgå kontakt mellem sværdets spids og genstande. Aktivér kædebremsen om nødvendigt.

Hvordan smører jeg kæden og sværdet?

Saven er udstyret med automatisk smøring. Sørg for, at olietanken er fyldt med kædeolie. Kontroller jævnligt olieflyden.

Hvordan opbevarer jeg saven i mere end 30 dage?

Tøm benzintanken, lad motoren køre til den stopper for at tømme karburatoren. Fjern tændrøret, hæld en teskefuld 2-takts olie i cylinderen, træk langsomt i startsnoren, og sæt tændrøret tilbage. Opbevar et tørt sted.

Hvilket sikkerhedsudstyr skal jeg bære?

Bær altid beskyttelsesbriller, høreværn, handsker, sikkerhedssko og støvmaske. Brug klingebeskytter under transport.

Hvordan tester jeg kædebremsen?

Med motoren i tomgang, hold fast i baghåndtaget med højre hånd og skub kædebremsens håndtag fremad med venstre hånd. Kæden skal stoppe øjeblikkeligt. Slip gashåndtaget efter testen.

Hvad gør jeg, hvis saven ikke starter?

Kontroller startproceduren, brændstoffet (frisk blanding), tændrøret (renset eller udskiftet) og luftfilteret. Hvis problemet fortsætter, kontakt et autoriseret servicecenter.

Hvordan sliber jeg kæden?

Slibning kræver specialværktøj: rundfil, slibeskabelon. For uerfarne brugere anbefales det at overlade slibningen til et autoriseret servicecenter. Følg slibevinklerne angivet i manualen.

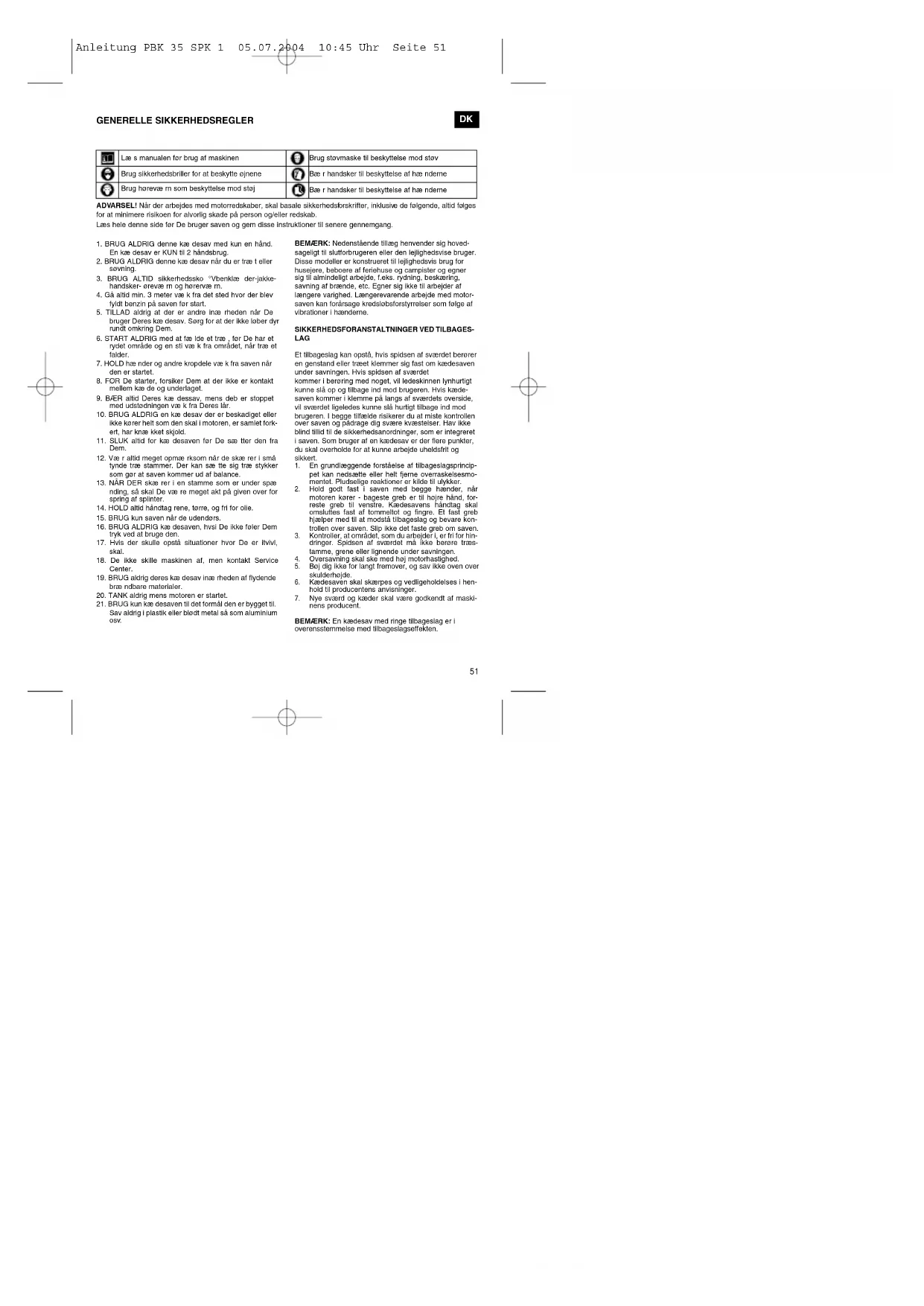

BRUGSANVISNING PBK 35 Prowork

	Læ s manuslen for brug af maskinen		Brug stovmaske til beskyttelse mod stov
	Brug sikkerhedsbriller for at beskytte ojnene		Bæ r handsker til beskyttelse af hæ nderne
	Brug hørevæ m som beskyttelse mod stoj		Bæ r handsker til beskyttelse af hæ nderne

ADVARSEL! Når der arbejdes med motorredskaber, skal basale sikkerhedsforskrifter, inklusive de folgende, altid følges for at minimere risikoen for alvorlig skade på person og/eller redskab.

Læs hele denne side for De bruger saven og gem disse instruktioner til senere gennemgang.

1. BRUG ALDRIG denne kæ desav med kun en hånd. En kæ desav er KUN til 2 håndsbrug.

2. BRUG ALDRIG denne kæ desav når du er træ t eller søvning.

3. BRUG ALTID sikkerhedssko "Vbenklæ der-jakke-handsker-ørevæ m og hørervæ m.

4. Gå altid min. 3 meter væ k fra det sted hvor der blev fyldt benzin på saven for start.

5. TILLAD aldrig at der er andre inæ rheden når De bruger Deres kæ desav. Sorg for at der ikke løber dyr rundt omkring Dem.

6. START ALDRIG med at fæ ide et træ, for De har et rydet område og en sti væ k fra området, når træ et talder.

7. HOLD hæ nder og andre kropdele væ k fra saven når den er startel.

8. FOR De starter, forsiker Dem at der ikke er kontakt mellem kæ de og underlaget.

9. BAER altid Deres kæ dessav, mens deb er stoppet med udslodningen væ k fra Deres lår.

10. BRUG ALDRIG en kæ desav der er beskadigel eller ikke korer helt som den skal i motoren, er samlet forkert, har knæ kket skjold.

11. SLUK altid for kæ desaven for De sæ tler den fra Dem.

12. Væ r altid meget opmæ rksom når de skæ rer i små tynde træ stammer. Der kan sæ tte sig træ shykker som gør at saven kommer ud af balance.

13. NAR DER skæ rer i en stamme som er under spæ nding, så skal De væ re meget akt på given over for spring af splinter.

14. HOLD altid håndtag rene, tørre, og fri for olie.

15. BRUG kun saven når de udendørs.

16. BRUG ALDRIG kæ desaven, hvsl De ikke føler Dem tryk ved at bruge den.

17. Hvis der skulle opslá situationer hvor De er itvivl, skal.

18. De ikke skille masknen af, men kontakt Service Center.

19. BRUG aldrig deres kæ desav inæ rheden af flydende bræ ndbare materialer.

20. TANK aldrig mens motoren er startet.

21. BRUG kun kæ desaven til det formål den er bygget til. Sav aldrig i plastik eller blodt metal så som aluminium osv.

BEMERK: Nedenstående tillæg henvender sig hovedsageligt til slutforbrugeren eller den lejlighedsvise bruger. Disse modeller er konstrueret til lejlighedsvis brug for husejere, beboere af feriehuse og campister og egner sig til almindeligt arbejde, f.eks. rydning, beskæring, savning at brænde, etc. Egner sig ikke til arbejder af længere varighed. Længerevarende arbejde med motor-saven kan forårsage kredsløbsforstyrrelser som følge af vibrationer I hænderne.

SIKKERHEDSFORANSTALTNINGER VED TILBAGES-LAG

Et tilbageslag kan opstå, hvis spiden af sværdet berører en genstand eller træet klemmer slg fast om kædesaven under savningen. Hvis spiden af sværdet kommer i berøring mod noget, vil ledeskinnen lynhurtigt kunne slå op og tilbage ind mod brugeren. Hvis kædesven kommer i klemmer på langs af sværdets overside, vil sværdet ligelades kunne slå hurtigt tilbage ind mod brugeren. I begge tilfælde risikerer du at mistle kontrollen over saven og padrage dig svære kvæstelser. Hav ikke blind tillid til de sikkerhedsanordninger, som er integreret i saven. Som bruger af en kædesav er der flere punkter, du skal overholde for at kunne arbejde uheldsfrilt og skikkert.

1. En grundlæggende forståelse at tilbageslagsprincippet kan nedsætte eller helt fjerne overraskelsesmomentet. Pludselige reaktioner er kilde til ulykker.

2. Hold godt fast i saven med begge hænder, når motoren karer - bageste greb er til højre hånd, forreste greb til venstre. Kædesavens håndtag skal ormsluites fast af lommeltot og fingre. Et fast greb hjælper med til at modstå tilbageslag og bevare kon-

trollen over saven. Slip ikke det faste greb om saven. 3. Kontroller, at området, som du arbejder I, er fri for hindringer. Spidsen af sværdet må ikke berøre træstamme, grene eller lignende under savningen.

1. Oversavning skal ske med høj motorhastighed.

2. Bøj dig ikke for langt fremover, og sav ikke oven over skulderhøjde.

3. Kædesavén skal skærpes og vedligeholdelses i henhold til producentens anvisninger.

4. Nye sværd og kæder skal være godkendt af maskinens producent.

BEMÆRK: En kædesav med ringe tilbageslag er i overensstemmelse med tilbageslagseffekten.

DK

Vigtigt vedr. sikkerhed

Deres kæ de av er fremstillet med en sikkerheds label, placeret på kæ de bremsen. Denne label sammen med instruktioner på disse sider, skal læ ses omhyggeligt for Ibrugtagelsen af saven.

• FORKLARING PÅ SYMBOLER(FIG. 1)

ADVARSEL: bruges til at advarer mod fejl eller fejlanvendelser.

Anbefalet Anbefalet savning

1. Prov aldrig at holde saven med en hand.

2. undgå savning med spidsen af.

Sværdet

1. Sav med begge hæ nder placeret på saven, hands

• ADVARSEL 1. PAS PÀ TILBAGE KAST

ADVARSEL: Tilbage kast kan forer til tab af kontrol med saven. Det kan gå ud over forer at saven men også andre der står ved siden af. Tilbage kast er den hyppigeste årsag til ulykker og kan opstå ved blot et sekunds uopmæe rksomhed.

PAS PÁ:

ROTERENDE TILBAGEKAST FASTKLEMMING

(Fig. 2A) OG TRÆK REAKTION

AND PULL REACTIONS

(Fig. 2B)

A = TILBAGEKAST VEJ A = TRÆK

B = PLACERING PÅ KÆDEN B = RUTSCH

C = SKUB

Tilbagekast kan fremkomme

hvis nae sen af svæ rdel rorer en

genstand eller pår træ spånerfliser kommer | klemme |

sporet

Spidskontakt kan opstå i et split sekund hvor så, savbladet kastes tilbage mod brugeren

Klemning at sav kæ den langs bunden kan pludsellg træ ikke saven fremad og væ k fra brugeren

Klemning af sav kæ den langs toppen kan pludselig kaste sav bladet tilhage mod brugeren

Alle former for tilbage kast eller træ k. kan betyde at man

Motorens slagvolumen 35 cm	* (2.3 cu-in)
Maksimal motoreffekt 1.3 kW
Skørelcengde	14"
Kædeafstand	10
Kædestyrke	1,3
Idealhastighed	2.800-3.300
Maksimal hastighed 8.000 min-1
Tankindhold 296CC (10 oz)
Oletankindhold	180CC (6.1 oz)
Antivibreringstfunktion	ja
Forlanding	9 lænder
Kædebremse	ja
Kobling	ja
Automatisk kædesmøring	ja
Kæde med ringe tilbageslag	ja
Nettovægt uden kæde og savsværd	5,1 kg
Nettovægt	5,88 kg
Benzinforbrug	ca. 1,5 kg/h
Lydtryksnlyveau	97,6 dB(A)
Arbejdstrykniveau	103 dB(A)
Bremsetid fra arbejdshastighed	0,07s
Vibration	10,2 m/s ^2

52

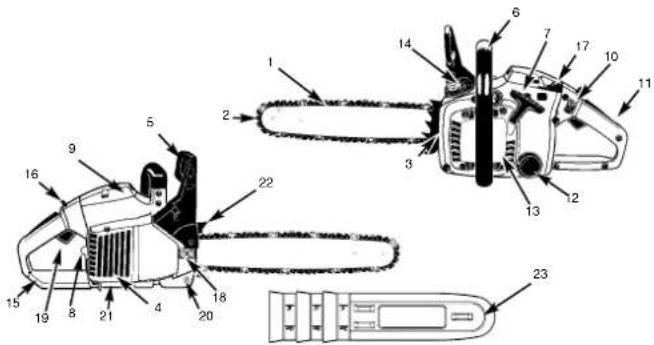

GENERAL INFORMATION

1. Svæ rd
2. Kæ de
3. Justeringsskruer til kæde
4. Tæ ndrørsskærm
5. Kæ debremse håndtag
6. Forreste håndtag
7. Starter/gas håndtag
8. tæ ndrør
9. Luftfilter dæ kslet
10. Stop kontakt
11. Sikkerhedsudlöser/gas
12. Oil Tank lág
    13 Startsnor dae kslet
13. Benzin tank dae kslet
14. Bagerste håntag, støvlebojle
15. Gas ucloser start
16. choker
17. Syæ rd møtrik
18. Gas knap
19. kæ defang
20. Udstødning/ gnistfang
21. Trae pig
22. Svæ rd beskytter

SIKKERHEDS ANORDNINGER

2 Lav tilbagekast kæder. Hjælper mod tilbagekast Lav tilbagekast kæder. Hjælper mod tilbagekast

4 Tændrors / gnistfang. Reducerer antalel af brandbarer partikler, fra motorens udstødning

5 Kædebremsen beskytter brugeren hånd hvis denne skulle smutte fra grebel og ned mod kæden.

5 Kædebremsen en sikkerhedsanordning som reducerer årsagen til de fleste uheld. Kædebremsen slå kæ dens løb fra i et millisekund.

10 STOP Knappen slår fra hvis man falder. Stop knappenskal skubbes op på ON position for at starte igen

20 Kæde fang beskytter ved uheld. Hvis kæ den skulle knække mens den bruges er kædefanget designet til at opfange en vildfaren kæde

21 Udstødning /gnistfang Hjæ Iper mod brandsår som kan forekomme hvis man rører ved en varm udstødning.

22 TRÆ PIG. Træ piggen er savens bedste sav-sled. Træ piggen skal allid stodes op mod det træ stykke der bliver savet i. Herved undgås mange tilbagekast eller træ k frem eller tilbage.

GODT RÅD: Gennemgå din sav og læ r den at kende. Herved vil en stor del af ulykker undgås.

DK

SAMLEVEJLEDNING

De skal bruge disse væ rktøjer for at samle deres sav.
1. Kombineret fastnøgle og skruetræ kker Vedlagt.
2. Sikkerneds-Arbejdshandsker ikke vedlagt.
- Instruktion

Deres nye kæ desav vil kræ ve at de regulerer kæ den, fylder tanken med korrekt benzin blanding. Fylder oli- etanken. Alt dette FOR De er klar till at starte.

Læ s hele manualen, for de starter. Væ r opmæ rksom på sikkerhedsinstruktioner.

Deres manual er både en vejleder og et opslagsvæ rk, der skal njæ lpe med at give de informationer der er nødvendige. Sporgsmål Kontakt forhandler.

ADVARSEL.: Bæ r altid handsker når de har med saven at gøre.

Pásæ tning af svæ rdet.:

For at sikre at svæ rdet og kæ den altid modtager olie, brug KUN det Originale svæ rd, med Olie huller (A), som det er vist på FIG. 3A.

1. Vær opmæ rksom på at Kæ debremsen er trukket tilbage i Fri-løb position(Fig. 3B)
2. Fjern de 2 svæ rd-spidser (B), skru de 2 skruer les bagved plaslskæ rmen (C). Fjern skæ rmen (Fig. 3C).
3. Ved brug af skruetræ kker, skal tilpasningsskrueme (D), drejes mod uret, indtil svæ rdet er kort helt tilbage (Fig. 3D).
4. Placer enden af svæ rdel så Svæ rdspidser er på rette plads og svæ rdet sidder klar til opspæ nding (Fig. 3E).

For at påsæ tle kæ den:

1. Los kæ de op så den ligger fri i en ring med Tændeme, som vist i billede (A) (Fig. 4A).

2. Påsæ t kæ den rundt om svæ rdet og drivakslen. Vær opmæ rksom på at drivledet sldder korrekt og tager ved. (Fig. 4B).

3. Når drivledet sidder korrekt på drivakslen trækkes kæden hen over sværdet. Kæden hæ nger på undersiden. Dette er normalt (Fig. 4B).

4. Spæ nd nu de 2 skruer der påvirker svæ rdspidsemer. Hold øje med at kæden ikke falder at sværdet. Placer plastskæ rm på dets rette plads og gennemlæs derefter Savkæde regulering SAVKÆDE spæ nding /efterspæ nding.
   Advarsel.: Ved for hård spæ nding af skruer og matrikker kan gevind ikke holde. Der er brugt små dimensioner, så der skal passes på ved spæ nding. Overspæ nding så gevind bliver beskadiget er ikke en garanti. Men en repa- ration.

• SAVKÆDE EFTERSES OG REGULERES

Der skal hele tiden holdes oje med kæden og den skal efterses før hver start af maskinen. En kæde der sprænger kan være dødbringende.
Hvis de efterser og smører deres kæde vil de opdage at save arbejdet vil gå meget lettere. HUSK det er kæden der laver hele arbejdet.

ADVARSEL.: BÆR ALTID SIKKERHEDSTOJ, NÅR DE ARBEJDER MED KÆDEN OG KÆDESAVEN.

FOR AT REGULERER KÄEDEN.

1. Placer kæ desaven så de kan se reguleringsskruer. Skru(D) med uret for at spænde og mod uret for at lasne kæden. Vær hele tiden opmæ rksom på at kæden sidder korrekt på svæ rdet (Fig. 5).
2. Efter at de har lavet Deres reguliering, skal De så forsigtigt spænde motrikker der holder sværdet. Kæden er spændt korrekt, når de MED HANDSKER, kan kører kæden rundt på sværdet, dog uden at kæden hæ nger og dlingler noget sted.
   NOTE: Hvis kæ den er svæ r at træ kke rundt, skal de regulere kæ den igen og sikkert rense svæ rd og kæ de.
   A. Løsen de 2 skruer og motrikker igen. Mens de langsomt løsner skrueme træ kker de kæ den MED HANDSKE PÅ, frem og tilbage. Når de føler at nu karer kæ den frit, så skal de smører kæden og kører kæ den et par omgange. Herefter skal de fastspæ nøe svæ rødet igen.
   B. Før De starter med at save I noget starter De Deres kædesav og kærer ca et halvt minut. Stop kædeaven og kontroller at kæden ikke har givet sig. Hvis den har, må De efterspæ nde og justerer igen.

ADVARSEL.: En ny savkæ de vil udvide sig meget og behøver regulering efter bare 5 min kørsel. Dette gør sig gæ idende med alle kæ der, HUSK at spray-smører kæ den når de regulerer.

DK

ADVARSEL : Hvis kæ den er for løs eller for stram. Vil kæde, svæ rd eller drivaksel tage skade og vil blive slidt kæ de, sværd eller drivaksel tage skade og vil blive slidt kæde, svæ rd eller drivaksel tage skade og vil blive slidt kæde, sværd eller drivaksel tage skade og vil blive slidt

• KÆ DE BREMSE TEST

Deres kæ desav er udstyret med en kæ de bremse, der minimerer uheld der skyldes "tilbagekast". Kædebremsen er aktiv hvis bremsehåntagel er skubbel fremad. Hvis De oplever et tilbage kast, skal Deres egen hånd udlose dette håndtag. Hvis de udloser dette håntag kan kæden ikke løbe rundt.

ADVARSEL: Kæ debremsen er lavet for Deres sikkerheds skyld, men De skal teste bremsen for De begynder at save, for at væ re sikker på at den virker. Når De start op, skal De lave en test FOR De begynder med at arbejde.

FOR AT TESTE KÆ DE BREMSEN

1. SE FIG (7A). Dette er positionen for håndtaget for at kædebremsen IKKE er slået til.
2. SE FIG (7B). Dette er positionen for håndtaget for at kredøremsen ER slæt til. De skal tele at der kommer et lille "klik" når de skubber håndtaget fra den ene pos. Til den anden pos. Hvis De ikke kan mån rke nogen forskel, så skal De IKKE bruge savan, men henvend Dem til Producenten. Einhell Skandinavien og aftal en tid for service eller reparation.

BENZIN og OLIE

• BENZIN og OLIE

Brug almindelig BLYFRI benzin, som SKAL mixes med KÆ DESAVS MOTOROLIE.

ADVARSEL: Hvis De kun bruger alm benzin og ikke tilsæ tter noget olie vil der skal permanente skader på motor. Disse skader kan ses når man åbner motoren og disse skader er ikke dæ kket af garantien. Benzin bla. Må ikke stå i mere end 3 md.

ADVARSEL: Brug aldrig andet olie end det olie De kan købe hos burlikker og service stationer, der specifikt er rettet mod kæ desave. Vær opmærksom specifikt er rettet mod kæ desave. Vær i opmærksom smøring af kæde og sværd.De er forpligtet til at anvende den korrekt olie for at garantlen clækker evt. skader.Det er bedre at de har for meget olie i ben-zinen end at have for lidt.

• BLANDING AF BENZIN OG OLIE

Blandning skal ske i en godkendt dunk. Når begge dele er hæ idt i dunken skal dunken rystes godt for at opnår sammenblandning. Ryst hver gang De bruger dunken.

ADVARSEL: manglende smøring er ikke das kket af garantien.

• BENZIN OG OLIE

BENZIN OG OLIE/MIX 40 : 1 KUN OLIE

• KÆ DE OG SVÆ RD SM∅RELSEN

Når der fyldes på Benzin lanken SKAL der fyldes efter på Olettanken der smører køede og sværd. Leber denne tank TOR, bræ nder køede og svæ rd. Den varme der opstår kan bøje svæ rdet i en unaturlig retning. DETTE ER IKKE EN GARANTI SAG. Derfor skal De vær re meget opmæ rksom på dette.

DK

BRUGER INSTRUKTION

- For start kontrol

ADVARSEL: Start aldrig saven unden at sværd og kæde er monteret på korrekt vis.

1. Fyld benzin på tanken (A) med korrekt blandet mix. af olle (Fig. 8).
2. Fyld olie på olietanken (B) med korrekt kæ de og sværd olie (Fig. 8).
3. Vær sikker på at kædebremsen (C) ikke er slået til.
   Chokeren har 3 pos.: KO R (A), HALV (B) og CHOKE (C) (Flg. 9A).
4. Skub den røde STOP knap (D) op for at starte ON.(9B).
5. Skub den gule choker (E) til H (CHOKE) (Fig. 9C).

FOR AT STARTE

1. Pump "primer" knap (F) ca. 10 gange (Fig. 9D).
2. Pres ned på GAS UDLO SEREN og hold den nede (A) Pres gas knappen op (B) Friger gas udløseren og derefter gas knappen). (begge skal nu være holdt inde).
3. Placer saven på et hårdt og stabilt underlag. Placer saven som vist på billede. Træk startsnor hurtigt 4 gange. PAS PÅ Når motor starter kører køre den.
4. Kør gul chok knap til pos. (HALV).
5. Hold igen saven fast og træk hurtigt 4 gange. Nu skal motoren starte eller give liv fra sig. Evt. gentag startproces. Undgå dog at druknemotor i benzin.
6. Varm moloren op i 10-30 sek. Tryk på gas håndlaget og udlos fuld gas funktionen.
7. Skub gul choke knap til pos. (KOR) !! Går motoren ud,

skal start processen gentages.

• GEN-START AD EN VARM MOTOR

1. Vær sikker på at De har indstillet på ON pos.
2. Choker skal over på (HALV).
3. Pump primer knap 10 gange.
4. Aktiver Gas udlase
5. Ryk 4 gange hurtlot i startsnoren, Maskinen skal nu startle. Pas nå køden

6. Skub choker over på " | |" (KOR)

7. Udløs gas knappen

• FOR AT STOPPE MOTOR

1. Slip gassen og vent på at omdrejningerne falder.

2. Skub STOP knap ned indill motoren er helt dod.

VED UHELD: STOP. Aktiver kæ debremse og skub STOP knappen ned.

- KÆ DE BREMSE TEST

TEST for at sikre Dem at bremsen virker.
Virker bremsen ikke må De ikke save.
TEST BREMSEN PÅ F∅LGENDE MÅDE. Fig. 11):
Fig-90 A
1. Placer saven på et fast underlag
2. Start motoren.
3. Grib fast om håndtag (A) Med højre hånd.
4. hold fast i front håndtagel med venstre hånd(B) [Skub IKKE til premsehåndtaget endnu (C)]
5. Giv ca. 1/3 gas og skub så til bremsehåndtaget.

1. Kaeden skal nu stå fuldstæ ndig stille. Når den gor det, træk hurtigt bremsen retur.

1. Hvis bremsen fungere, udfor Deres arbejde eller sluk for motoren.

DK

• KÆ DE OG SVÆ RD SM∅RELSE

HUSK.: De er ansvarlig for vedligeholdelsen at denne kæ desav. Hvis de ikke renser og vedligeholder kan der ske det at Ollen til smøring ikke kommer frem, som fabrikken forventer. Det kan modfører ophedning og odele ggelse at svæ rd og kæ de. Hvis dette sker er det ikke en garantisag. Vær altid opmæ rksom på temperaturen og hold en pause så saven kan afkole. Denne sav er en Hobby sav og kan ikke bruges som en arbejdssav. Vi anbefaler at de kontrollere køe den hver 5 min. Isse r i starten vil De opieve at kæden skal justeres.

• AUTOMATISK OLIE PUMPE

Deres kædesav er udstyrrel med et system der gør at olien smører i samme takt, som motoren yder omdrejninger. Hvis De korer med fuld gas, bruger De maximalt olie fra olietanken. Maskinen er lavet så begge tanke løber tor samtidig, MEN DET ER KUN EN VEDLEDNING. De er ansvarlig for at kontrollere olietilislanden på maskinen.

GENERAL SAVE INSTRUKTION

• NÄR DE FÆ LDER

Når DE bruger DERES kæ desav, skal de forst udtænke Dem en plan for fældning. Hvor vil De ligge træet, når det falder. Så træer på 15-18 cm er normalt bare til fældning. Pas på fast- kiling af svæ rd. Store træer skal have skåret et 45% hak fast- kiling af sværd. Store træ er skal have skåret et 45% hak.

ADVARSEL: Vær sikker på at De har mulighed for at komme væ k nær træ et falder. Fig. 12.

ADVARSEL: Fælder De et træ på en skråning, skal De være opmæ rksom på at træet kan begynde at rulle ned af denne skråning efter del rammer rulle ned af denne skråning efter det rammer.

Fig. 12

ADVARSEL: Fæld aldrig et træ hvis det blæser kraftgt. Fæ ld aldrig et fræder står for tæt på bgninger eller vej. Lad en professionel gere dette. If Pas på ledninger og pas på forbl passerende, barn og dyr.

VEDLEDNING OM FÆLDNING: Normall består en få ldning af 3 sniL. Kile (C) og gennemskæ ring (D).

Start med at lave det øverste snit(8) Lav derefter det nederste snit. Pas på ikke at lave det snit for dybt. Kile snillet(B) skal vinkles så træet holder retningen så længe som muligt. Snittet skal være ca 1/4 Ind i stammen (F) Sav aldrig helt igennem stammen. Etterlad altid en lille del uskåret. Denne del vil sorge for at det er snittet der bestammer retningen.

ADVARSEL.: Gå aldrig foran træ et når der er lavet snit. Lav gennemskæringen fra den anden side af træet, ca 3-5 cm OVER bunden af snittet.

Fig. 13 1.5"-2.0" 3/4 1/4 C 3-5 cm D F E

Hvis De saver helt igennem er der ingen kontrol med stammen og de kan være udsat for at stammen kører rundt på foden eller at stammen svinger bagud i ansigtet på Dem Hvis træet ikke vil vælte, må de ind sætte en kile i gennemskæ ringsnittet og slå indtil træet vælter.

ADVARSEL.: For De saver det sidste snit, sorg for at ingen er gået foran træet.

GODE RÀD:

1. Brug plastik eller træ kiler til at åbne stammen, så Deres sværd ikke bliver klemt fast i træ ets stamme (14A).
2. Hvis stammen er større end svæ rdlængden, skal træ et skæres som vist på Fig (14B).

ADVARSEL: Når træet begynder at bevæ ge sig. Sluk for saven, gå bort af den rute De har planlagt (Fig. 12).

• AFGRENING

Afgrening af træet er processen hvor D fjerner grene fra stammen. Fjern aldrig de grene som stammen ligger på. Fern de grene som er overst og gør det som vist i fig(15).

ADVARSEL: skær aldrig grene mens De står på træ stammen.

DK

- Understøt

Far de saver stammen op, skal De kontrollere at stammen ikke begynder at rulle, når væ glen æ nøre sig. Der er vigtigt at de saver så de kan save helt igennem og De undgår at stammen begynder at klemme omkring Deres Sveæ rd på saven. Sav aldig ned i næ rheden af jorden. Skulle de være uheld, så skal de kontrollere Deres kæde for brækkede sav spidser (Fig. 16A).

NOTE: Den bedste måde De kan save på er ved at bruge en sav buk. Hvls det ikke er muligt, så forsøg at få en gren eller andet brae nde ind under stammen, så De undgår at stammen begynder at klemme Deres svæ rd när De næsten har savet igennem.

• Ved brug af Sav buk

Stà som pé fig (17)

Hold saven med begge hæ nder A. Hold saven på Deres højre side og stræk venstre arm B. Hold vægten på begge tødder C.

Pas På tillbage kast, hvis De saver med den yderste 1/3 af sværdel.

Fig. 17 A B C

VEDLIGHÖLDLSE

Alt service udover hvad De ser i nedenstående liste skal udføres af et service væ rksted.

• Vedligeholdelse

En god vedligeholdelse rutine kan forlæ nge Deres kæde savs liv betydellgt. De vil opleve bedre ydelse og længere arbejdis interval. Nedenstående check liste er et forlag De kan bruge. De kan dog væ re udsat for at De skal rense og justere mere end dette skema foreslår.

CHECKLISTE		ANTAL TIMER I BRUG
ENHED HVAD		1	10 20
Skruermethinkholis	Etherspas nding		✓
	luftiliter Rens eller udskift			✓
Kede og svierd Eftor	Ertor / udskift		✓
Tøndrer Hengor eller udskift			✓
Ginisl plasaksturm	Ertor og ronger		✓
Beneinstango alliansz		✓
	Udktrning ved hui
Kedebrams atterspræs		✓
	Udktrning ved fgt

• LUFT FILTER

ADVARSEL: BRUG aldrig saven uden luftfilter. Luftfilter er årsagen til den hyppigste fejl/därlig korsel. Luftfilter er ikke en grantisag.

SÂDAN RENSER DE LUFT FILTER:

1. Fjem top pladen (A) ved at dreje de 2 skruer. Låget/pladen vil nu kunne leftes af.

2. Løtt filteret (B) ud af luft-boksen(C)(Fig. 18).

3. Rens luftfilteret . Vask filteret i ren varm sæbeholdig vand. Skyl grundigt med kold vand. Skal tører fuld stændig.

NOTE: Det kan tilrådes at have ekstra luftfilter liggende. 4. Placer luftfilter i boksen og sæt top pladen på plads. Sørg for at skruerne er spændt.

ADVARSEL: Gå aldrig igang med at udforer vedligeholdelse när motoren er vam. Det kan give slemme forbræ ndninger.

- Oliefilter

ADVARSEL: Brug aldrig saven uden et oliefilter. Oliefilteret bor blive udskiftet efter hver 20 timers brug. Dræ n tanken helt for udskiftning af filtret.

1. Fjern låget til bræ ndstofstanken.

2. Bøj et stykke wire.

3. Ræk ind I bræ ndstofstanken åbning og fang brændstofs linen. Træk forsigtigt brændstofslinen mod åbningen indil De kan nå den med fingrene. NB! Træk ikke hele slangen ud af tanken.

4. Løtt filret (A) op fra tanken (fig. 19)

5. Træk filret af med en drejebevægelse. Smid det vækl

6. Installer et nyt filter, indsæt endne af filtret i tankens åbning. Vær sikker på at filtret sidder i hjørnet af tankens bund. Brug en lang skruetrækker til at hjælpe filtret på plads hvis nødvendigt.

7. Fyld tanken med frisk brændstof / olieblanding. Se sektionen Bræ ndstof og smørelse. Sæt tanklågel på igen.

DK

NB! Et stoppet Udstodnings skæ rm kan reducere motor effektivitet drastisk.

1. Fjern de lo barre indeholdende metrikker (A) og løssen de lo skruer (B) som fastholder kæde bremse coveret (fig. 20A).
2. Fjern kæde bremes coveret. Fjem 3 skruer som hold- er gnistfang til cylinderen, gnistfanget, kan derefter loftes af når de resterende skruer er fjemet.
3. Del gnistfangets, halvdelene (C). Fjern metal pakning (D) rørføringer (E).
4. Smid den brugle gnistfanget væk og udskift den med en ny (F)(Fig. 208)
5. Sammel alle delene og monter alt i cylinderen. Stram skrue 5 slkkert.

• Tæ ndrør

NB! For at sikre en effektiv sav motor, skal tændreret holdes ren og afstanden væ re riglig.
1. Tryk stop knappen ned. (Fig. 21).
2. Afkobbel tæ ndrørshæ tten (A) fra tæ ndrøret (B) ved at træ kke og twiste på en gang (fig. 21)
3. Fjem tændroret med em tændrørs nogle. BRUG IKKE ET ANDET VÆRKT∅J
4. Reinstaller et nyt tæ ndror, med en afstand på ,635 mm.

Fig. 21 B A

- Justering af karburator

Karburatoren er sat fra fabrikken, for at få en optimal ydeevne. Hvis yderligere justering er nødvendigt, tag Deres enhed til den næ rmeste professionelle.

- Opbevaring af en kædesav

Opbevaring af en kæ desav i mere en 30 dag, kræver opbevarings vedligeholdelse. Hvis ikke opbevarings instruktionerne bliver fulgt, vil bræ ndstof i karburatoren fordampe og efterlade en tyggegummiagtig masse. Dette kan gøre start af saven svær og resultere i dyre reparationer.

ADVARSEL: Opbevar aldrig en kædesav i længere end 30 dage, den at gøre følgende procedure!

1. Fjem bræ ndstofstankens låg langsomt for at lukke evt. Tryk at tanken. Dræ n forsigtigt brændstofstanken.

2. Start motoren og lad den køre indtil enheden holder op med at fjeme bræ ndstof fra karburatoren.

3. Lad motoren kole ned (ca. 5 min.)
4. Fjern læ ndrøret ved hjæp af en lændrers nøgle.
5. Hæld en teskefuld ren 2-cylinder olie in I tændkamret. Træk I startsnoren flere gange langsomt, for at smøre invendige dele. Sæ tændgret i igen.

NB! Opbevar enheden tørl og væk fra brandkilder somfeks. Fyr. gas vandvarmer, gastører osv.

1. Træk startsnoren for hurtigt at rense overskydende olie fra antændingskarnret.
2. Rens tæ ndroret eller indsaller et nyt tændror med en korrekt afstand.
3. Klargør enheden til brug.
4. Fyld brændstofstanken med korrekt brændstof-olie blanding. Se Brændstof og smørings sektionen.

ADVARSEL: The sprocket lip er blevet smur hos fabrikken. Manglende smøring som anvist kan resultere I dårlig ydeevne og nedbrydning, Herved frafalder producent garen-tien.

Det anbefales at smøre motoren efter 10 timers brug eller en gang om ugen, alt efter hvad der kommer först. Rens altid hele motoren grundig før smøring.

Værktoj til smøring:

Smøringspistolen (valgtri) anbefales til smøring at Hele motor og driv systemer Smører pistolen er udstyret med en tynd tud, som er nødvendig for en effektiv påsmøring af olle.

Sàdan smores

ADVARSEL: Brug tykke handsker ved kontakt med sværdet og kæden.

1. Flyt stopkanppen ned. NB! Det er ikke nødvendigt at fjeme savkæden for at smøre Drivsystemet.
2. Rens drivsystemet.
3. Ved hjæp af smøringspistolen (valgtnt) sættes den tynde tud ind i smøringshullet og spræfter smørelse ind, indill smørelsen kan ses på uderkanten af sværdel (fig. 23).
4. Kør kæden rundt ved håndkraft. Gentag smeringsproceduren indtil hele sværdet er blevet smurt.

DK

Vedligeholdelse af sværdet:

De fleste problemer med sværdel kan undgåes ved at vedligeholde kædesaven. Manglende smøring af sværdet og brug af saven med en for stram kæde medvirker til hurtig nedslidning af sværdel og kæden To help minimize bar wear, the following guide bar maintenance procedures are recommended.

For at minimere slid på baren, anbefales folgende vedlige- holdelseprocedure.

ADVARSEL: Brug altid beskyttelses handsker under vedligeholdelse. Udfor ikke vedligeholdelse, när motoren er varm.

-3/8" Lav Profil X ,050". Silbning af kæden: Lyden af kæden (tlg. 24) er.

Slib kæden med med en rund fil 3/16 fil (4.8mm) Slib allid læ nderne med en udad bevæ gelse (fig. 25) med opmæ rksomhed på de i fig. 24 givne værdler.

ADVARSEL: En skarp sav, producere pæne splinter. Når kæden begynder at producere savsmuld, er det på tide at slibe den.

Efter hver 3-4 gang skærerne er blevet slebet, er det nødvendigt at tjekke højden af dybden og om nødvendigt at sænke dem ved hjælp af en flad fil og en skabelon og derefter afrunde hiørnerne.

ADVARSEL: Ordentlig justering af dybden en lige så vigtig som at slibe kæden ordentlig.

Advarsel undersøg for fliser.

ADVARSEL: Sæt aldrig en ny kæde på et nedslidt sværd.

Slid på svæ rdet - vend sværdet otte med jævne intervaller (feks. Efter 5 timer brug) for at sikre jævn slid på toppen og bunden af sværdet

Olle passager - Oliepassager på baren bør renses for at sikre en ordentlig smøring af sværdet og kæden under arbejde.

NBI Olietillførslens tilstand kan nemt tjekkes. Hvis tillferslen har fri passage, vil kæden automatisk give et sprojt olie sekunder efter at saven er startet. Deres sav er udstyret med et automatisk Olle System.

• Vedligeholdelse af kæde

Kæ de spæ nding:

Tjek kædespændingen ofle og juster så ofle som del er nødvendigt for at holde kæden tæt til sværdet, men løs nok til at blive træ kket rundt med håndkraft.

Tage en ny kæ desav | brug:

En ny kæde og el nyt sværd skal rejusteres efter så lidt som 5 gange hvor man saver. Delte er normalt i den første tid man bruger saven og intervallet mellem justeringer vil falde hurtigt.

ADVARSEL: Fjørn aldrig mere end 3 led fra kæden.

Smoring af kæden:

Vær altid sikker på at det automatiske olle system virker ordentlig. Hold tanken fyldt med Kæde, Sværd olle.

Tilstræklig smørring af sværdet og kæden i løbet af savningen er essentielt for at minimere friktion med.

Brug aldrig for lidt olie på svæ redet eller kæden. Hvis saven kører tør eller med for lidt olie, vil det nesætte save-effektiviteten, forkorte kædens brugtid, forårsage at kæden hurtigt bliver sløv og forårsage ekstra slid på baren pga overophedning. For lidt olie kan ses ved røg eller misfravning af sværdet.

Silbning af kæden:

Slibning af kæ den kræver specielle redskaber for at sikre at skærerne er skarbe i den rigtige vinkel og dybde. For uerfarne kædesavsbrugere anbefaler vi at saven bliver sleben af en professionel.

PROBLEML∅SNING
Problem	Sandsynlige grund	Hvad gar jegl
Unit won't start at starts Gut will not run.	Forkert stent procedure	Folg vejledningen i bruger manualen.
Enboden vil ikke starts eller	Forkert justering af karburator milks.	Få karburatoron justeret ved af autoriseret service center.
	Tæ ndreret virker ikke.	Rens eller udskelt tandreret.
	Olielfitteret er stoppet.	Replace fuel filter.
Enboden staler, men motoren har svag kraft.	Forkert choker position.	Flyt til ny position.
	Beskidt tæ ndrar. Lukket gniistang.	Udskift tændrar, rens.
	Baskidt lufillitor.	Fjørn, rens og gerininstaller filter.
	Forkert justering af karburator milks.	Få karburatoron justeret ved af autoriseret service center.
Motoren holder tillbage.	Forkert justering af karburator milks.	Få karburatoron justeret ved af autoriseret service center Skull till service.
Ingen kraft under belastning.	Indstilling af maskirion.
Kore udstellt.	Forkert indstillet tandrar.	Rens eller udskift tandrer.
Ryger meget.	Forkert justering af karburator milks.	Få karburatoron justeret ved af autoriseret service center.
	Forkert benzin blanding.	Brug korrekt blanding af benzin (40:1)

1

REGOLE GENERALI DI SICUREZZA

I Hilde de, si avt produkt stols være lejbehælle, yder vi 2 ses garanti på del i vajehningen næmte product. Garantipenden på 2 år begyander, när dalsen går over på køber, eller när produktet overdrags til kunden. For at kunne stette skav på garantien er det en foresezning, et produktet er blevet orientlige vidigehold i honhold til beljøingveveljedningens anvninger, samt at produktet er blevet anvendt kurekt i overensdæmmelke med dels formå.

Lovmæssige forbrugerrettigheder er naturligvis stadlgvæk gæidende inden for garantiperioden på de 2 år.

Garantien geldor som supplement til lokalt geldende bestommelker i dot land, liver den regionale hovedtorbander har sit sæde. Vi hemisler endvidere til ein kortaalperson has den regiont anoverige kundeservice eller til underständene servicesdæse.

PL CERTYFIKAT GWARANCJI

Eftertryk eller anden form for mangfoldiggarelse af skriftligt materielle, ladsagepapirar indobetlet, som ombandler producer, er iun tillact efter udirykkelig tilladelse fra ISC GmbH.

PL
