PBK 35 - Säge Prowork - Kostenlose Bedienungsanleitung

Produkttyp	Benzin-Kettensäge
Marke	Prowork
Modell	PBK 35
Hubraum	35 cm³ (2,3 cu-in)
Maximale Leistung	1,3 kW
Schnittlänge	35 cm (14 Zoll)
Kettenteilung	10 mm
Kettenstärke	1,3 mm
Leerlaufdrehzahl	2.600 – 3.300 U/min
Maximale Drehzahl	8.000 U/min
Kraftstofftankvolumen	296 ccm (10 oz)
Öltankvolumen	180 ccm (6,1 oz)
Automatische Kettenschmierung	Ja
Kettenbremse	Ja
Antivibrationssystem	Ja
Nettogewicht (ohne Kette und Schiene)	5,1 kg
Nettogewicht (mit Kette und Schiene)	5,88 kg
Schalldruckpegel	97,6 dB(A)
Schallleistungspegel	103 dB(A)
Vibration (Handgriff)	10,2 m/s²
Bremszeit	0,07 s
Antrieb	Benzin: Gemisch 40:1 (2-Takt-Öl, bleifrei)
Wartung und Reinigung	Luftfilter reinigen, Zündkerze ersetzen, Kraftstoff für Lagerung >30 Tage ablassen
Sicherheit	Kettenbremse, Funkenfänger, Handschutz, Sicherheitsauslöser
Ersatzteile und Reparierbarkeit	Kette, Führungsschiene, Luftfilter, Zündkerze, Funkenfänger; Reparaturen durch autorisierten Kundendienst
Allgemeine Informationen	116-seitige Bedienungsanleitung, in mehreren Sprachen verfügbar

Häufig gestellte Fragen - PBK 35 Prowork

Welchen Kraftstofftyp verwendet man für die Kettensäge Prowork PBK 35?

Verwenden Sie ein Gemisch aus bleifreiem Benzin und speziellem 2-Takt-Öl im Verhältnis 40:1. Verwenden Sie niemals reines Benzin.

Wie starte ich den Motor im kalten Zustand?

Schalten Sie den Schalter auf EIN, stellen Sie den Choke auf STARTER, drücken Sie 10 Mal die Kraftstoffpumpe, blockieren Sie die Vorverstellung, ziehen Sie dann kräftig 4 Mal am Seil. Dann stellen Sie den Choke auf HALBGAS und ziehen erneut 4 Mal. Nach dem Starten lassen Sie den Motor warmlaufen und stellen dann auf BETRIEB.

Wie stelle ich die Kettenspannung ein?

Tragen Sie Handschuhe. Lösen Sie die Muttern der Führungsschiene, drehen Sie die Einstellschraube nach rechts, um die Spannung zu erhöhen, nach links, um sie zu verringern. Die Kette sollte fest sitzen, aber sich von Hand frei drehen lassen. Ziehen Sie die Muttern wieder fest.

Was tun bei einem Rückschlag?

Rückschläge sind gefährlich. Halten Sie die Kettensäge immer fest mit beiden Händen. Vermeiden Sie den Kontakt der Spitze der Führungsschiene mit einem Gegenstand. Aktivieren Sie bei Bedarf die Kettenbremse.

Wie schmiere ich Kette und Führungsschiene?

Die Kettensäge ist mit einer automatischen Schmierung ausgestattet. Stellen Sie sicher, dass der Öltank mit Kettenöl gefüllt ist. Überprüfen Sie regelmäßig den Ölfluss.

Wie lagere ich die Kettensäge für mehr als 30 Tage?

Lassen Sie den Kraftstofftank ab, lassen Sie den Motor bis zum Stillstand laufen, um den Vergaser zu entleeren. Entfernen Sie die Zündkerze, geben Sie einen Teelöffel 2-Takt-Öl in den Zylinder, ziehen Sie langsam am Seil und setzen Sie die Zündkerze wieder ein. Lagern Sie an einem trockenen Ort.

Welche Schutzausrüstung tragen?

Tragen Sie immer eine Schutzbrille, einen Gehörschutz, Handschuhe, Sicherheitsschuhe und eine Staubmaske. Verwenden Sie beim Transport einen Kettenschutz.

Wie teste ich die Kettenbremse?

Lassen Sie den Motor im Leerlauf laufen, halten Sie den hinteren Griff fest mit der rechten Hand und drücken Sie den Hebel der Kettenbremse mit der linken Hand nach vorne. Die Kette muss sofort anhalten. Lassen Sie den Gashebel nach dem Test los.

Was tun, wenn die Kettensäge nicht startet?

Überprüfen Sie die Startprozedur, den Kraftstoff (frisches Gemisch), die Zündkerze (gereinigt oder ersetzt) und den Luftfilter. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie schärfe ich die Kette?

Das Schärfen erfordert spezielle Werkzeuge: Rundfeile, Schärflehre. Für unerfahrene Benutzer wird empfohlen, das Schärfen einem autorisierten Kundendienst zu überlassen. Befolgen Sie die im Handbuch angegebenen Schärfwinkel.

BEDIENUNGSANLEITUNG PBK 35 Prowork

Art.-Nr.: 45.014.88 I-Nr.: 01014

PROWORK

PBK

35

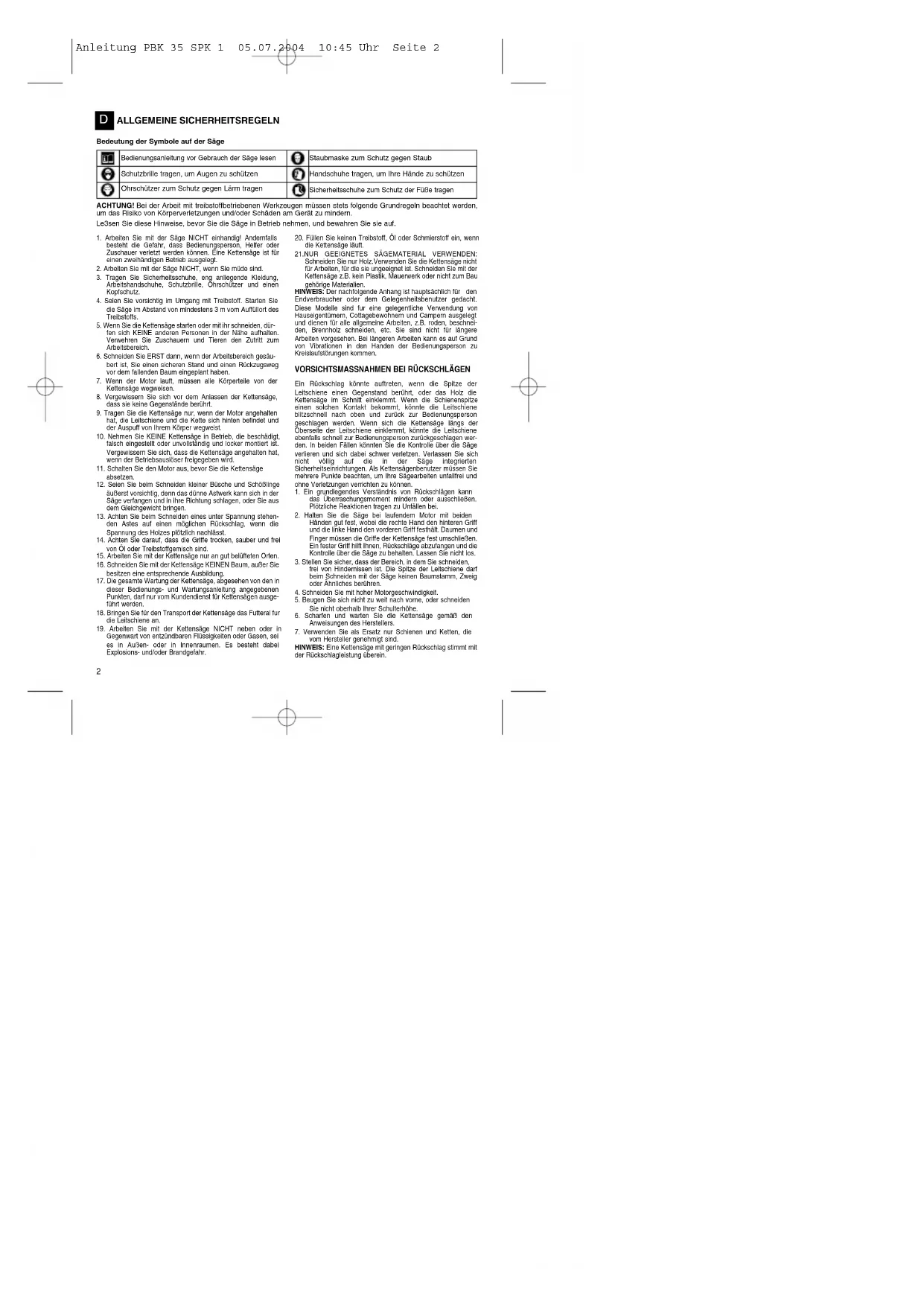

ALLGEMEINE SICHERHEITSREGELN

Bedeutung der Symbole auf der Säge

	Bedienungsanleitung vor Gebrauch der Säge lesen		Straubmaske zum Schutz gegen Staub
	Schutzbrittle tragen, um Augen zu schützen		Handschuhe tragen, um Ihre Hände zu schützen
	Ohrschützer zum Schutz gegen Lärm tragen		Sicherneitsschuhe zum Schutz der Füße tragen

ACHTUNG! Bei der Arbeit mit treibstoffbetriebenen Werkzeugen müssen stets folgende Grundregeln beachtet werden, um das Risiko von Körperverletzungen und/oder Schäden am Gerät zu mindern.

Le3sen Sie diese Hinweise, bevor Sie die Säge in Betrieb nehmen, und bewahren Sie sie auf.

1. Arbeiten Sie mit der Säge NICHT einhandigt Andernfalls besteht die Getahr, dass Bedienungsperson, Hetter oder Zuschauer verletzt werden können. Eine Kettensäge ist für einen zweihändigen Betrieb ausgelegt.

2. Arbeiten Sie mit der Säge NICHT, wenn Sie müde sind.

3. Tragen Sie Sicherheitsschuhe, eng anliegende Kleidung, Arbeitshandschuhe, Schutzbrille, Öhrschützer und einen Kopfschutz.

4. Seien Sie vorsichtig im Umgang mit Treibstoff. Starten Sie die Säge im Abstand von mindestens 3 m vom Auffüllort des Treibstoffs.

5. Wenn Sie die Kettensäge starten oder mit ihr schneiden, dürfen sich KEINE anderen Personen in der Nähe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritl zum Arbeitsbereich.

6. Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäußert ist, Sie einen sicheren Stand und einen Rückzugsweg vor dem fallenden Baum eingeplant haben.

7. Wenn der Motor lauf, müssen alle Körperteile von der Kettensäge wegweisen.

8. Vergewissern Sie sich vor dem Anlassen der Kettensäge, dass sie keine Gegenstände berührt.

9. Tragen Sie die Kettensäge nur, wenn der Motor angehalten hat, die Leitschlene und die Kette sich hinten befindet und der Auspuff von Ihrem Körper wegweist.

10. Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt falsch eingestellt oder unvolständig und locker montiert ist. Vergewissem Sie sich, dass die Kettensäge angehalten hat, wenn der Betriebsauslöser freigegeben wird.

11. Schalten Sie den Motor aus, bevor Sie die Kettensäge abselzen.

12. Selen Sie beim Schneiden kleiner Büsche und Schößlinge äußerst vorsichtig, denn das dünne Astwerk kann sich in der Stäge verfangen und in ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.

13. Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt.

14. Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl oder Treibstoffgemisch sind.

15. Arbeiten Sie mit der Kettensäge nur an gut belüfteten Orten.

16. Schneiden Sie mit der Kettensäge KEINEN Baum, außer Sie besitzen eine entsprechende Ausbildung.

17. Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, darf nur vom Kundendienst für Kettensägen ausgeführt werden.

18. Bringen Sie für den Transport der Kettensäge das Futteral für die Leitschiene an.

19. Arbeiten Sie mit der Kettensäge NICHT neben oder in Gegenwart von entzündbaren Flüssigkeiten oder Gasen, sel es in Außen- oder in Innentraumen. Es besteht dabei Explosions- und/oder Brandgefahr.

20. Füllen Sie keinen Trebstoff, Öl oder Schmierstoff ein, wenn die Kettensäge läuft.

21. NUR GEEIGNETES SÄGEMATERIAL VERWENDEN: Schneiden Sie nur Holz. Verwenden Sie die Kettansäge nicht für Arbeiten, für die sie ungeeignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Mauerwerk oder nicht zum Bau gehörige Materialien.

HINWEIS: Der nachfolgende Anhang ist hauptsächlich für den Endverbraucher oder dem Gelegenheitsbenutzer gedacht. Diese Modelle sind für eine gelegentliche Verwendung von Hauseigentümern. Cottagebewohnem und Campern ausgelegt und dienen für alle allgemeine Arbeiten, z.B. roden, beschnellen, Brennhoiz schneiden, etc. Sie sind nicht für längere Arbeiten vorgesehen. Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Handen der Bedienungsperson zu Kreislaufstörungen kommen.

VORSICHTSMASSNAHMEN BEI RÜCKSCHLÄGEN

Ein Rückschlag könnte auftreten, wenn die Spitze der Leitschiene einen Gegenstand berührt, oder das Holz die Kettensäge im Schnitl einklemmt. Wenn die Schienenspizie einen solchen Kontakt bekommt, könnte die Leitschiene blitzschmall nach oben und zurück zur Bedienungsperson geschlagen werden. Wenn sich die Kettensäge langs der Obersate der Leitschiene sinklemmt, könnte die Leitschiene ebenfalls schnell zur Bedienungsperson zurückgeschlagen werden, in beiden Fällen könnten Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen. Verlassen Sie sich nicht völlig auf die in der Säge integrierten Sicherheitseinrichtungen. Als Kettensägenbenutzer müssen Sie mehrere Punkte beachten, um ihre Sägearbeiten unfallfrei und ohne Verletzungen verlichten zu können.

1. Ein grundlegendes Verständnis von Rückschlägen kann das Überaschungsmoment mindem oder ausschließen, Plötzliche Reaktionen tragen zu Unfällen bei.

2. Hallen Sie die Säge bei laufendem Motor mit beiden Händen gut fest, wobei die rechte Hand den hinteren Griff und die linke Hand den vorderen Griff fasthält. Daumen und Finger müssen die Griffe der Kettensäge fest umschließen. Ein fester Griff hilft Ihnen, Flückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.

3. Stellen Sie sicher, dass der Bereich, in dem Sie schneiden, frei von Hindernissen ist. Die Spitze der Leitschiene darf beim Schneiden mit der Säge keinen Baumslamm. Zweig oder Ähnliches berühren.

4. Schneiden Sie mit hoher Motorgeschwindigkeit.

5. Beugen Sie sich nicht zu welt nach vorne, oder schnelden Sie nicht oberhalb Ihrer Schulterhöhe.

6. Scharfen und warten Sie die Kettensäge gemäß den Anweisungen des Herstellers.

7. Verwenden Sie als Ersatz nur Schienen und Ketten, die vom Hersteller genehmigt sind.

HINWEIS: Eine Kettensäge mit geringen Rückschlag stimmt mit der Rückschlagleistung überein.

WICHTIGE SICHERHEITSHINWEISE

Auf dem Kettenbremshebel/Handschutz der Kettensäge befindet sich ein Sicherheitsschild. Lesen Sie die Aufschrift auf dem Schild und die Sicherheitshinweise auf diesen Seiten genau durch, bevor Sie die Säge in Betrieb nehmen.

• SYMBOLE UND FARBEN (ABB. 1)

ACHTUNG: ROT Warnt vor einer gefährlichen Arbeitsweise, die man unterlassen sollte.

GRUN EMPFOHLEN

Emptohlene Arbeitsweise zum Sägen.

ACHTUNG:

1. Vorsicht vor Rückschlägen.
2. Die Säge nicht mit einer Hand festhalten.

1

2

.

Abb. 1

4

-

3.

[Non-Text]

EMPFOHLEN

1. Die Säge richtig mit beiden

Händen festhalten.

• GEFAHR! VORSICHT VOR RÜCKSCHLÄGEN!

ACHTUNG: Rückschläge können zu einem gefährlichen Verlust der Kontrolle über die Kettensäge führen, was zu schlimmen Verletzungen bei der Bedienungsperson oder einer in der Nähe stehenden Person führen kann. Selen Sie immer wachsam. Rückschläge auf Grund der Ketendrehung oder einer eingeklemmten Säge sind die Hauptgefahren einer Kettensage und die Hauptursache der meisten Unfälle.

ACHTEN SIE AUF:

DREH-RÜCKSCHLAG STOSS-

(Abb. 2A) (KLEMM-RUCKSCHLAG)

UND ZUGREAKTIONEN

(Fig. 2B)

A = Rückschlagweg A = Ziehen

B = Rückschlag- B = feste Gegenstände

Reaktionszone. C = Stoßen

RÜCKSCHLAG kann auftreten, wenn die NASE oder SPITZE der Leitschiene einen Gegenstand berührt, oder wenn das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schlenenspitze Kontakt bekommt, könnte die Leitschiene blitzschnell nach oben und zurück zur Bedienungsperson geschlagen werden.

KLEMMT die Kettensäge längs der UNTERKANTE der Leitschlene, kann sie von der Bedienungsperson weg nach vorne GEZOGEN werden. KLEMMT die Kettensäge langs der OBERKANTE der Leitschlene, kann sie schnell zurück zur Bedienungsperson GESCHLAGEN werden. In beiden Fällen können Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen.

SPEZIFIKATION

Motorhubraum ....35 cm ^2 (2.3 cu-in)

Maximale Antriebsleistung 1.3 kW

Schneidlänge 14" (35cm)

Kettenabstand 10mm

Kettenstarke 1,3mm

Idealgeschwindigkeit 2,800-3,300 min

Maximalgeschwindigkeit 8,000 min

Rappling ...... ja Automatische Kettenölung ...... in

Kelle mit geringen Rückschlag, ja

Nellgewicht ohne Kelle und Eiernusschung 5.1 kn

Nettongewicht 5,88 km

Benzinverbrauch ca. 1,5 kg/h

Schalldruckpegel 97.6 dB(A)

Arbeitsdruck -negel 103 dB(A)

Bremszeit aus Arbeitsgeschwindigkeit 0.07s

Vibration 10.2 m/s

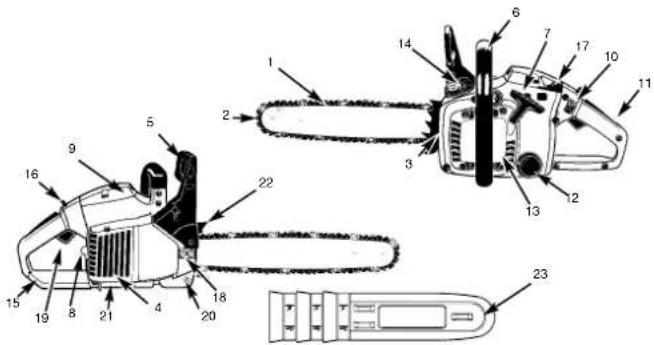

ALLGEMEINE INFORMATIONEN

1. Leitschiene oder
   Führungsschiene
2. Sågekette
3. Justierschraube der Sägekette
4. Funkengitter
5. Kettenbremshebel / vorderer
   Handschutz
6. Vorderer Griff

7. Startergriff

8. Zündkerze

9. Luftfillerabdeckung
10. Stoppschalter
11. Sicherheitsauslöser
12. Öltankkappe
13. Starterabdeckung
14. Treibstofftankkappe
15. Hinterer Griff / Stiefelschlaufe

16. Betriebssperre

17. Drosselhebel

(Vergasereinstellung)

1. Schienenbefestigungsmutter
2. Gashebel
3. Kettenfänger
4. Auspuffschutz
5. Preldom
6. Abdeckung der Leitschiene

SICHERHEITSFUNKTIONEN

Die Ziffern der nachstehenden Beschreibung entsprechen den Ziffern auf der vorhergehenden Seite, damit Sie die Sicherheitsfunktionen leichter finden können.

2 SÄGEKETTE MIT GERINGEM RÜCKSCHLAG hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen Rückschläge oder ihre Kraft abzufangen.
4 FUNKENGITTER hält Kohle oder andere entzündbare Partikel größer als 0,6 mm vom Abgasausstoß des Motors zurück. Der Benutzer ist für die Übereinstimmung mit lokalen, landesweiten und staatlichen Geselzen und/oder Vorschriften zur Regelung des Einsätzes von Funkengittern verantwortlich. Zusätzliche Informationen finden Sie in den Sicherheitshinweisen.
5 KETTENBREMSHEBEL / HANDSCHUTZ schützt die linke Hand der Bedienungsperson, sollte sie bei laufender Säge vom vorderen Griff abrutschen.
5 KETTENBREMSE ist eine Sicherheitsfunktion zur Minderung von Verletzungen auf Grund von Rückschlägen, indem eine laufende Sägekette im Millisekunden angehalten wird. Sie wird vom KETTEN-BREMSHEBEL aktiviert.

10 STOPPSCHALTER hält den Motor sofort an, wenn er ausschaltet wird. Der Stoppschalter muss auf EIN gesetzt werden, um den Motor (erneut) zu starten.
11 SICHERHEITSAUSLÖSER verhindert eine zufällige Beschleunigung des Motors. Der Gashebel (19) kann nur gedrückt werden, wenn der Sicherheitsauslöser hineingedrückt ist.
20 KETTENFÄNGER mindert die Gefahr von Verletzungen, sollte die Sägekette bei laufendem Motor reißen oder entgleiten. Der Kettenauffänger soll eine um sich schlagende Kette auffangen.
21 AUSPUFFSCHUTZ verhindert, dass Hände und brennbare Materialien mit einem heißen Auspuff in Kontakt kommen.
22 PRELLDORN dient zum Schutz Ihrer Person und erleichtert das Schneiden. Der Prelidom verstärkt die Stabilität, wenn Sie vertikale Schnitte ausführen.
HINWEIS: Machen Sie sich mit der Säge und ihren Teilen vertraut.

4

ANWEISUNG FÜR DEN ZUSAMMENBAU

• WERKZEUGE FÜR DEN ZUSAMMENBAU

Sie benötigen folgende Werkzeuge, um die Kettensäge zusammenzubauen:

1. Ring-Maulschlüssel-Schraubenzleher (im Benutzerset enthalten).
2. Hochfeste Arbeitshandschuhe (vom Benutzer gestellt).
   • VORAUSSETZUNGEN FÜR DEN ZUSAMMENBAU

ACHTUNG: Starten Sie den Sågenmotor ERST, wenn die Säge fertig vorbereitet ist.

Bei der neuen Kettensäge muss die Kette nachgestellt, der Treibstofftank mit der richtigen Treibstoffmischung aufgefüllt und der Öllank mit Öl aufgefüllt werden, bevor die Säge in Betrieb genommen werden kann.

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit der Säge arbeiten. Beachten Sie insbesondere alle Sicherheitsmaßnahmen.

Diese Bedienungsanleitung ist sowohl eine Anleitung zur Bezugnahme und ein Handbuch, das allgemeine Informationen über den Zusammenbau, den Betrieb und die Wartung der Säge enthält.

• ANBRINGEN DER LEITSCHIENE/SÄGEKETTE/KUPPLUNGSARDECKUNG

ACHTUNG: Tragen Sie beim Umgang mit der Kette stets Schutzhandschuhe.

ANBRINGEN DER LEIT- oder FÜHRUNGSSCHIENE:

Damit die Schiene und die Kette mit Ol versorgt werden, VERWENDEN SIE NUR DIE ORIGINALSCHIENE mit Öldurchlass (A), siehe oben (Abb. 3A).

Stellen Sie sicher, dass der Kettenbremshebel zur Position ENTKUPPELT zurückgezogen ist (Abb. 3B).

1. Entfernen Sie die 2 Schienenbefestigungsmuttern (B). Lösen Sie die 2 Schrauben hinlen an der Kupplungsabdeckung (C). Nehmen Sie die Abdeckung ab (Abb. 3C).
2. Drehen Sie die Justierschraube (D) mit einem Schraubanzieher ENTGEGEN DEM UHRZEIGERSINN, bis die ANGEL (E) (herausstehende Spitze) sich am Ende Ihrer Schlebstrecke in Richtung Kupplungswalze und Zahnrad befindet (Abb. 3D).
3. Legen Sie das gekerble Ende der Leitschiene über die 2 Schienenboizen (F). Richten Sie die Schlene so aus, dass die JUSTIERÄNGEL in das Loch (G) in der Leitschiene passt (Abb. 3E).

Fig. 3A Fig. 3B

Fig. 3C

Abb. 3D Abb. 3E

1. Breiten Sie die Kette in einer Schlaufe aus, wobei die Schnittkanten (A) IM UHRZEIGERSINN um die Schlaufe herum ausgerichtet sind (Abb. 4A).
2. Schieben Sie die Kette um das Zahnrad (B) hinter der Kupplung (C) herum. Beachten Sie, dass die Glieder zwischen den Zähnen eingelegt sein müssen (Abb. 4B).
3. Führen Sie die Antriebsglieder in die Rille (D) und um das Ende der Schiene ein (Abb. 4B).
   HINWEIS: Die Sägekette könnte am unteren Teil der Schiene etwas herabhängen. Dies ist normal.
4. Bringen Sie die Kupplungsabdeckung an und befestigen Sie sie mit 2 Schrauben. Die Kette darf dabei nicht von der Schiene herunterrutschen. Ziehen Sie die 2 Muttern handfest an und folgen Sie den Anweisungen zum Einstellen der Spannung im Abschnitt EINSTELLEN DER KETTENSPANNUNG.

HINWEIS: Die Schienenbefestigungsmuttern werden bis jetzt nur handfest angezogen, da die Sägekelle noch eingestellt werden muss. Folgen Sie den Anweisungen im Abschnitt EINSTELLEN DER KETTENSPANNUNG.

Abb. 4A Abb. 4B

(五)

• EINSTELLEN DER KETTENSPANNUNG

Die richtige Spannung der Sägekelle ist äußerst wichtig und muss vor dem Starten und während aller Sägearbeiten überprüft werden.
Wenn Sie sich die Zeit nehmen, die Sägekette ordnungsgemäß einzustellen, konnen Sie bessere Schnitte ausführen und die Lebenszeit der Kette verlängert sich.

ACHTUNG: Tragen Sie beim Umgang mit der Sägekette oder beim Justieren der Kette stets hochfeste Handschuhe.

EINSTELLEN DER SÄGEKETTE:

1. Halten Sie die Spitze der Leitschiene nach oben und drehen Sie die Justierschraube (D) IM UHRZEIGERSINN, um die Spannung der Kette zu erhöhen. Drehen Sie die Schraube ENTGEGEN DEM UHRZEIGERSINN, lockert sich die Spannung der Kette. Prüfen Sie, ob die Kette ganz um die Leitschiene angelegt ist (Abb. 5).
2. Nach dem Justieren, die Spitze der Schiene ist weiterhin oben, ziehen Sie die Schienenbefestigungsmuttern fest an. Die Kette ist dann richtig gespannt, wenn sie eng anliegt und sich mit der behandschuhten Hand ganz herumziehen lässt.

D

HINWEIS: Wenn die Kette sich nur schwer um die Leitschiene drehen lässt oder sie blockiert, ist sie zu straff gespannt. Nehmen Sie folgende, kleine Einstellungen vor:

A. Lösen Sie die 2 Schienenbefestigungsmuttern, bis sie fingertest sind. Lockem Sie die Spannung durch langsames Drehen der Justierschraube ENTGEGEN DEM UHRZEIGERSINN. Ziehen Sie die Kette auf der Schiene vor und zurück.Tun Sie dies, bis die Kette sich reibungslos bewegen lässt, aber dennoch eng anliegt. Ernchen Sie die Spannung, indem Sie die Justierschraube IM UHRZEIGERSINN drehen.

B. Wenn die Sägekette richtig gespannt ist, halten Sie die Spitze der Schiene ganz oben, und ziehen Sie die 2 Schienenbefestigungsmuttern fest an.

VORSICHT: Eine neue Sägekette dehnt sich, so dass sie nach ca. 5 Schnition nachgestellt werden muss. Dies ist bei neuen Ketlen normal, und der Intervall künftiger Einstellungen nimmt ab..

Abb. 5

VORSICHT: Wenn die Sägekette ZU LOCKER oder ZU STRAFF ist, nutzen sich die Zahne, die Schiene, die Kette und das Kurbewellenlager schneller ab. Abb. 6 informiert über die richtige kalle Spannung (A) und warrie Spannung (B), und dient als Anleitung für weitere Einstellungen der Sägekette (C).

Abb. 6

• MECHANISCHER TEST DER KETTENBREMSE

Die Kellensäge ist mit einer Kellenbremse versehen, die Verletzungen auf Grund von Rückschlaggefahr mindert. Die Bremse aktiviert sich, wenn Druck auf den Bremshebel ausgeübt wird, sofern, z.B. bei einem Rückschlag, die Hand der Bedienungsperson auf den Hebel schlägt. Bei Aktivierung der Bremse hält die Kette

ACHTUNG: Die Ketlenbremse hat zwar den Zweck, eine Verletzungsegefahr auf Grund von Ruckschlag zu mindern; sie kann jedoch keinen angemossenen Schultz bieten, wenn mit der Sage sorglos gearbeitet wird. Prüfen Sie die Ketlenbremse stets vor jedem Einsatz der Säge und regelmäig während der Arbeit.

GEZOGEN UND ARRETIERT IST (Abb. 7A).

1. Die Kattenbremse ist EINGEKUPPELT (Kette ist arreliert), wenn der Bremshebel nach vorne gezogen ist. Die Kette sollte sich dann nicht bewegen lassen (Abb. 7B).

HINWEIS: Der Bremshebel sollte in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spüren, oder der Hebel lässt sich nicht verschieben, verwenden

Abb. 7A Abb. 7B

TREIBSTOFF UND ÖL

Sie die Säge nicht. Bringen Sie sie zwecks Reparatur sorlort zum professionellen Kundendiensl.

• TREIBSTOFF

Verwenden Sie für optimale Ergebnisse normalen, bleitreien Treibstoff gemischt mit speziellem 40:1 2-Takt-

ACHTUNG: Verwenden Sie für diese Säge nie unverdunnten Treibstoff. Der Motor wird hierdurch beschädigt und Sie vorlieren den Garantieanspruch für dieses Produkt. Verwenden Sie keine Treibstoffmischung, die länger als 90 Tage gelagert wurde.

ACHTUNG: Es mus spezielles 2-Takt-Öl, für luftgekühlte 2-Takt-Motoren mit einem Mischungsverhältnis von 40:1 verwendet werden. Verwenden Sie kein 2-Takt-Ölprodukt mit einem Mischungsverhältnis von 100:1. Unzureichendes Ölen beschädigt den Motor, und Sie verlieren in diesem Fall den Garantbeanspruch für den Motor.

Moloröl. Halten Sie sich an die Mischralen im Abschnitt TABELLE TREIBSTOFFMISCHUNG.

• TREIBSTOFFMISCHUNG

Mischen Sie den Treibstoff mit 2-Takt-Öl in einem genehmigten Behälter. Schütteln Sie den Behälter, um alles sorgfällig zu mischen.

ACHTUNG: Unzureichendes Ölen macht Ihren Garantieanspruch für den Motor ungültig.

Benzin- und Ölmischung 40:1 Nur Öl

abrupt an.

PRÜFEN DER KETTENBREMSE:

1. Die Kettenbremse ist ENTKUPPELT (Kette kann sich bewegen), wenn der BREMSHEBEL NACH HINTEN

• EMPFOHLENE TREIBSTOFFE

Einige herkömmliche Benzine sind mit Beilmischungen wie Alkohol- oder Ätherverbindungen gemischt, um den Normen für saubere Abgase zu entsprechen. Der Motor läuft zufriedenstellend mit allen Benzinarten zum Zweck des Eigenantriebs, auch mit sauerstoffangereichteren Benzinen.

• ÖLEN DER KETTE UND DES LAGERS

Jedesmal, wenn Sie den Treibstofftank auffüllen, müssen Sie den Kettenöltank nachfüllen. Wir empfenlen Ketten-Schienen- und Zahnungsöl, das Zusätze zur Herabsetzung von Reiburg und Abnutzung enthalt, und die Teilungsbildung auf Schiene und Kette verhindert.

BEDIENUNGSANLEITUNG

• PRÜFUNGEN VOR DEM ANLASSEN DES MOTORS

ACHTUNG: Starten oder bedlenen Sie die Säge nie, wenn die Schiene und die Kette nicht richtig aufgesetzt sind.

1. Füllen Sie den Treibstofftank (A) mit der richtiger Treibstoffmischung auf (Abb. 8).

2. Füllen Sie den Öltank (B) mit dem richtigen Ketten- und Schienenöl auf (Abb. 8).

3. Stellen Sie sicher, dass die Kettenbremse (C) vor dem Anlassen des Motors entkuppelt Ist (Abb. 8).

• ANLASSEN DES MOTORS

Es gibt 3 Starterpositionen: BETRIEB (A), HALB (B) und CHOKE (C) (Abb. 9A).
1. Schieben Sie zum Anlassen den roten STOP-Schalter (D) nach oben (Abb. 9B).
2. Setzen Sie den gelben Drosselhebel (E) auf |-| (CHOKE) (Abb. 9C).
3. Drücken Sie den Knopt (F) der Benzinpumpe 10 Mal (Abb. 9D).

Fig. 9AFig. 8

Fig. 9B

Fig. 9C

Fig. 9D

1. Betriebssperre vorschleben: Drücken und halten Sie die Sperré (A), drücken Sie den Gashebel (B), lassen Sie den Gashebel und dann die Sperré los (Abb. 10A).
2. Legen Sie die Säge auf eine feste, ebene Unterlage. Halten Sie die Säge wie abgebildet fest. Ziehen Sie den Starter schnell 4 Mai. Achten Sie auf die laufende Kettel (Abb. 10B).
3. Setzen Sie den gelben Drosselhebel (D) auf (HALB)

(Abb. 10C).

1. Halten Sie die Säge fest und ziehen Sie den Starter schnell 4 Mal. Der Motor sollte starten (Abb. 10D).
2. Wärmen Sie den Motor 10 Sekunden lang auf. Drücken Sie den Auslöser (E) und setzen Sie ihn auf LEER-LAUF, und gehen Sie zu Schritt 9 (Abb. 10E).
3. Setzen Sie den gelben Drosselhebel (F) auf 141 (BETRIEB) (Abb. 10F). Wenn der Motor nicht startet, wiederholen Sie die obigen Schritte

Abb. 10A Abb. 10B

Abb. 10C

Abb. 10D Abb. 10E

Abb. 10F

• ERNEUTES ANLASSEN DES WARMEN MOTORS

1. Vergewissem Sie sich, dass der Schalter auf EIN gesetzt ist.

2. Setzen Sie den Drosselhebel auf (HALB).

3. Drücken Sie den Knopf der Benzinpumpe 10 Mal.
4. Setzen Sie die Betriebssperre.
5. Ziehen Sie die Starterleine 10 Mal. Der Motor sollte starten.
6. Setzen Sie den Drosselhebel auf (BETRIEB).
7. Lassen Sie die Betriebssperre los.

• ANHALTEN DES MOTORS

1. Lassen Sie den Gashebel los, und warten Sie, bis der Motor anhält.

2. Schleben Sie den STOP-Schalter nach unten, um den Motor zu stoppen.

HINWEIS: Um den Motor Im Notfall anzuhalten, aktivieren Sie die Keltenbremse und schieben Sie den STOP-Schalter nach unten.

• BETRIEBSTEST DER KETTENBREMSE

Prüfen Sie regelmäßig, ob die Kettenbremse ordnungsgemäß funktioniert.

Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeden Fall nach Wartungsarbeiten an der Kettenbremse.

TESTEN SIE DIE KETTENBREMSE WIE FOLGT (Abb.11):

1. Legen Sie die Säge auf eine saubere, feste und ebene Unterlage.
2. Lassen Sie den Motor an.
3. Ergreifen Sie den hinteren Griff (A) mit der rechten Hand.
4. Mit der linken Hand halten Sie den vorderen Griff (B) fest [nicht den Kettenbremshebel (C)].
5. Drücken Sie den Gashebel auf 1/3 Geschwindigkeit und aktivieren Sie dann sofort den Kettenbremshebel (C).

ACHTUNG: Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Die Säge darf nichts berühren; die Säge darf vorne nicht herunterhängen.

1. Die Kelle sollte abrupt sloppen. Lassen Sie hiernach sofort den Betriebsauslöser los.

ACHTUNG: Wenn die Kette nicht stoppt, schalten Sie den Motor aus und bringen Sie die Säge zwecks Instandsetzung zum autorisierten Einhell-Kundendienst.

1. Wenn die Kettenbremse richtig funktioniert, schalten Sie den Motor aus und setzen Sie die Kettenbremse wieder auf ENTKUPPELT.

Abb. 11

• ÖLEN DER SÄGEKETTE / -FÜHRUNGSCHIENE

Ausreichendes Olen der Sagekette muss stets gewährleistet sein, um Reibung mit der Leitschiene zu verringern.

Die Schiene und die Kette darf nie ohne Öl sein. Betreiben Sie die Säge mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekatte wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung, Verfärbung der Schiene oder Teerbildung.

HINWEIS: Die Sägekette dehnt sich während der Benutzung, insbesondere wenn sie neu ist, und sie muss gelegentlich justiert und nachgespannt werden. Eine neue Kette muss nach ca. 5 Betriebsminuten justiert werden.

• AUTOMATISCHER ÖLER

Die Kettensäge ist mit einem automatischen Ölersystem mit Zahnradantrieb ausgestattet. Der Öler versorgt die Schiene und die Kette automatisch mit der richtigen Ölmenge. Sobald der Motor beschleunigt wird, fließt auch das Öl schneller zur Schienenplatte. Es gibt keine Fließeinstellung. Die Ölreserve geht etwa zur gleichen Zeit zur Neige wie die Treibstoffreserve.

ALLGEMEINE ANLEITUNGEN ZUM SCHNEIDEN

• FÄLLEN

Fällen bedeutet das Absägen eines Bäumes. Kleine Baume mit einem Durchmesser von 15-18 cm werden

gewöhnlich mit einem Schnitt abgesägt. Bei größeren Bäumen müssen Kerbschnitte angesetzt werden. Kerbschnitte bestimmen die Richtung, in die der Baum fallen wird.single cut. Larger trees require notch cuts. Notch cuts determine the direction the tree will fall.

FÄLLEN EINES BAUMES:

ACHTUNG: Vor dem Schneiden sollte ein Rückzugspfad (A) geplant und freigelegt werden. Der Rückzugspfad sollte nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlaufen, wie in Abb. 12 dargestellt ist.

ACHTUNG: Beim Fällen eines Baumes an einem Hang sollte sich die Bedienungsperson der Kettensäge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen höchstwahrscheinlich den Hang herunterrollen oder -rutschen wird.

HINWEIS: Die Fallrichtung (B) wird vom Karbschnitt bestimmt. Berücksichtigen Sie vor dem Schneiden die Anordnung größerer Zweige und die natürliche Neigung des Baumes, um den Fallweg des Baumes abzuschätzen.

ACHTUNG: Fällen Sie keinen Baum, wenn ein starker oder sich wechselnder Wind geht, oder wenn die Gefahr der Eigenturnesbeschädigung besteht. Konsultieren Sie einen Fachmann für das Fällen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen konnte, und verständigen Sie das für die Leitung zuständige Amt, bevor Sie den Baum fällen.

ALLGEMEINE RICHTLINIEN FÜR DAS FÄLLEN VON BÄUMEN

Gewöhnlich besteht das Fällen aus 2 Hauptschnitten: Einkerben (C) und Fällschnitt (D).

Beginnen Sie mit dem oberen Kerbschnitt (C) gegenüber der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schneiden.

Die Kerbe (C) sollte so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe sollte breit genug sein, um das Fallen des Baumes so lange wie möglich zu kontrollieren.

ACHTUNG: Treten Sie nie vor einem Baum, der eingekert ist. Führen Sie den Fallschnitt (D) auf der anderen Seite des Baumes ca. 3,5 cm oberhalb der Kerbkante (C) aus (Abb. 13).

1.5"-2.0" 3-5 cm 3/4 1/4 C D F E

Abb. 13

Sägen Sie den Baumstamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt. Der Ankerpunkt hält den Baum. Wenn der Stamm vollständig durchgesagt wird, können Sie die Fallrichtung nicht mehr kontrollieren.

Stecken Sie einen Kell oder einen Fällhebel in den Schnitt, noch bevor der Baum unstabill wird und sich zu bewegen beginnt. Die Leitschlene kann sich dann nicht im Fällschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzten. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sie ihn umstoßen.

ACHTUNG: Prüten Sie vor Ausführung des endgültigen Schnitts, ob Zuschauer, Tiere oder Hindernisse im Fallbereich vorhanden sind.

FÄLLSCHNITT:

1. Verhindern Sie ein Festklemmen der Schiene oder der Kette (B) im Schnitt mit Holz- oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Abb. 14A).
2. Wenn der Durchmesser des zu schneidenden Holzes größer ist als die Schienenlänge, machen Sie 2 Schnitte gemäß Abbildung (Abb. 14B).

Abb. 14A

Abb. 14B

ACHTUNG: Wenn der Fällschnitt sich dem Ankerpunkt naherl. beginnt der Baum zu fallen. Sobald der Baum zu fallen beginnt, ziehen Sie die Säge aus dem Schnitt heraus, stoppen Sie den Motor, legen Sie die Kettensäge ab und verlassen Sie den Bereich über den Rückzugsplad (Abb. 12).

- ENTFERNEN VON ZWEIGEN Zweige werden vom gefälten Baum entfernt. Entfernen Sie Stützzweige (A) erst, wenn der Stamm in Längen geschnitten ist (Abb. 15). Unter Spannung stehende Zweige müssen von unten herauf geschnitten werden, damit die Kettensäge sich nicht verklemmt.

ACHTUNG: Schnelden Sie nie Baumzweige ab, während Sie auf dem Baumstamm stehen.

Abb. 16AAbb. 15

Abb. 16CAbb. 16B

• ZUSCHNEIDEN DER LÄNGE

Schneiden Sie einen gefallten Baumstamm der Länge nach zu. Achten Sie auf einen guten Stand und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sägen. Der Stamm sollte, sofern möglich, abgestätzt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beide Endes des Stammes abgestützt sind und Sie in der Mitte schneiden müssen, machen Sie einen halben Schnitt von oben durch den Stamm und dann den Schnitt von unten nach oben. Dies verhindert ein Fastklemmen der Schiene und der Kelle im Stamm. Achten Sie darauf, dass die Kette beim Zuschneiden nicht in den Boden schneidet, denn hierdurch wird die Kette sehr schnell stumpt. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite.

When bucking on a slope, always stand on the uphill side. 1. Stamm der Gesamtlänge nach abgestützt: Schneiden Sie von oben und achten Sie darauf, nicht in den Boden zu schneiden (Abb. 16A).
2. Stamm an einem Ende abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von unten nach oben, um ein Absplittern zu vermeiden. Schneiden Sie dann von oben auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 16B).
3. Stamm an beiden Enden abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von oben nach unten, um ein Absplittem zu vermeiden. Schneiden Sie dann von unten auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 16C).

HINWEIS: Die beste Methode einen Baumstamm der Länge nach zuzuschnelden ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstrünke oder über Stützblöcke angehoben und abgestützt werden. Stellen Sie sicher, dass der zu schneidende Stamm sicher abgestützt ist.

• ZUSCHNEIDEN DER LÄNGE AUF DEM SÄGEBOCK

ZU Ihrer Sicherheit und zum Erleichtern der Sägearbeiten ist die richtige Position für einen vertikalen Längenzuschnitt erforderlich (Abb. 17).

VERTIKALES SCHNEIDEN:

A. Halten Sie die Säge mit beiden Händen fest und führen Sie sie beim Schneiden rechts an Ihren Körper vorbei.

B. Halten Sie den linken Arm so gerade wie möglich.
C. Verteilen Sie Ihr Gewicht auf beide Füße, Abb. 17

A B C

Abb. 17

ANLEITUNG ZUR WARTUNG

Alle Wartungsarbeiten an der Kettensäge, abgesehen von den in dieser Anleitung aufgelisteten Punkten zur Wartung, müssen von einem Fachmann ausgeführt werden.

• VORBEUGENDE WARTUNG

Gute, vorbeugende Wartung anhand eines regelmasigen Kontrollprogramms und Pflege verlangert die Lebenszeit und verbessert die Leistung der Kettensage. Folgende Wartungsprufiste dient als Richtlinie für ein derariges Programm.

Reinigung, Einstellung und Teilewechsel kann unter bestimmten Umstanden ofter erforderlich sein, als angegeben ist.

Wartungs- PRO BETREIBS-prüfliste GEBR. STUNDEN
KOMPONENTE AKTION	√	10 20
Schrauben-Maier/Zulzen Prüfen-Anzeiten		√
Lumitter Rentagen oder Anszeiten			√
Trabato/-Öliter Ersatzen		√
Zinderze Rentagen/Abfallersetzten		√
Turkertgitter Prüfen		√
Trabetellschäuche Prüfen	√
	Bei Bedarf ansatzen
Komponenten der Prüfen	√
Källienbierlöse Bei Bedarf ansatzen

• LUFTFILTER

ACHTUNG: Bedienen Sie die Säge nie ohne den Luftfilter. Staub und Schmutz wird ansonsten in den Motor gezogen und beschädigt ihn. Hallen Sie den Luftfilter sauber!

SO REINIGEN SIE DEN LUFTFILTER:

1. Entfernen Sie die obere Abdeckung (A), indem Sie Befestigungsschrauben der Abdeckung entfernen. Die Abdeckung lässt sich dann abnehmen.

2. Heben Sie den Luftfilter (B) aus dem Luftkasten heraus (C) (Abb. 18).

3. Reinigen Sie den Luftfilter. Waschen Sie den Filter in sauberer, warmer Seitenlauge. Lassen Sie ihn an der Luft vollständig trocken werden.

HINWEIS: Es ist ratsam, Ersatzfilter vorrätig zu haben.

1. Setzen Sie den Luftfilter ein. Setzen Sie die Abdeckung des Motors/Luffilters auf, Achten Sie darauf, dass die Abdeckung passgenau aufgesetzt ist. Ziehen Sie die Befestigungsschrauben der Abdeckung an.

ACHTUNG: Warten Sie die Säge nie, wenn der Motor noch heiß Ist, damit Sie sich nicht Hände oder Finger verbrennen.

Abb. 18

• TREIBSTOFF-FILTER

VORSICHT: Betreiben Sie die Säge nie ohne den Treibstoff-Filter. Nach jeweils 20 Betriebsstunden muss der Treibstoff-Filter ersetzt werden. Entleeren Sie den Treibstofftank ganz, bevor Sie den Filter auswechseln.

1. Nehmen Sie die Treibstofftankkappe ab.
2. Biegen Sie einen weichen Draht zurecht.
3. Stecken Sie ihn in die Öffnung des Treibstofftanks und haken Sie den Treibstoffschlauch ein. Ziehen Sie den Treibstoffschlauch behutsam zur Öffnung, bis Sie ihn mit Ihren Fingern ergreifen können.
   HINWEIS: Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.
4. Heben Sie den Filter (A) aus dem Tank heraus (Abb. 19).
5. Ziehen Sie den Filler mit einer Drehbewegung ab. Entsorgen Sie den Filler.
6. Setzen Sie einen neuen Filter ein. Stecken Sie ein Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in der unteren Tankecke sitzt. Rücken Sie den Filter mit einem langen Schraubenzleher auf seinen richtigen Platz, sofern erforderlich.
7. Füllen Sie den Tank mit frischem Treibstoff/Öl auf Siehe Abschnitt TREIBSTOFF UND Öl. Setzen Sie die Kappe des Tanks auf.

Abb. 19

• FUNKENGITTER (Abb. 20A)

HINWEIS: Ein verschmutztes Funkenglitter setzt die Leistung des Motors stark herab.
1. Entferen Sie die 2 Befestigungsmuttern der Schiene (A) und lösen Sie die 2 Schrauben (B), die die Abdeckung der Kettenbremse festhalten (Abb. 20A).
2. Entfernen Sie die Abdeckung der Kettenbremse Entfernen Sie die 3 Schrauben, die den Auspuff am Zylinder festhalten. Der Auspuff lässt sich abnehmen, wenn die Befestigungsschrauben entfernt sind (Abb. 20B).
3. Trennen Sie die Auspuffhälften (C). Entfernen Sie die Kühl- (D) und Abstandsrohre (E).
4. Entsorgen Sie das gebrauchte Funkengitter und setzen Sie ein Neues ein (F) (Abb. 208).
5. Bauen Sie die Auspuffteile wieder zusammen und bringen Sie den Auspuff am Zylinder an. Ziehen Sie die Schrauben fest an.

Aab. 20A

Ab. 200

• ZÜNDKERZE

HINWEIS: Damit der Sägemotor leistungstähig bleibt, muss die Zündkerze sauber sein und einen richtigen Absland haben.
1. Drücken Sie den STOP-Schalter herunter.
2. Ziehen Sie das Kabel (A) durch Ziehen und gleichzeitiges Drehen von der Zündkerze ab (B) (Abb. 21).
3. Entfernen Sie die Zündkerze mit einem Kerzensteckerschlüssel. VERWENDEN SIE KEIN ANDERES WERKZEUG.
4. Setzen Sie eine neue Zundkerze ein, Abstand: 0,635 mm.

Abb. 21

• VERGASEREINSTELL

Der Vergaser wurde werkseitig auf optimale Leistung vor eingestellt. Sollten Nachelstellungen erforderlich werden, bringen Sie die Säge zu einem Fachmann vor Ort.

• VERSTAUVEN DER KETTENSÄGE

Wenn Sie eine Kettensäge länger als 30 Tage verstauen, muss sie hierfür hergerichtet werden. Anderfalls verdunstet der im Vergaser befindliche, restliche Treibostoff und lässt einen gummlartigen Bodensatz zurück. Dies konnte den Start erschweren und leure Reparaturarbeiten zur Folge haben.

1. Nehmen Sie die Treibstofftankkape langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.

2. Starten Sie den Motor und lassen Sie ihn laufen, bis die Säge anhält, um den Treibstoff aus dem Vergaser zu entfernen.

3. Lassen Sie den Motor sich abkühlen (ca. 5 Minuten).
4. Entfernen Sie die Zündkerze mit einem Kerzensteckerschlüssel.
5. Geben Sie 1 Teelöffel sauberes 2-Takt-Öl In die

Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschichten. Setzen Sie die Zündkerze wieder ein (Abb. 22).

HINWEIS: Verstauen Sie die Säge an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen.

z.B. Ofen, Heißwasserboiler mit Gas, Gastrockner, etc.

• ERNEUTES AUSPACKEN DER SÄGE

1. Entfernen Sie die Zündkerze.
2. Ziehen Sie rasch an der Starterleine, um überschüssiges Öl aus der Verbrennungskammer zu entfernen.
3. Reinigen Sie die Zündkerze und achten Sie auf den richtigen Zündabstand; oder setzen Sie eine neue Zündkerze mit richtigem Abstand ein.
4. Bereilen Sie die Säge für den Betrieb vor.
5. Füllen Sie den Tank mit der richtigen Treibstoff-/Ölmischung auf. Siehe Abschnitt TREIBSTOFF UND ÖL.
   Die Zahnung sollte nach 10-stündigem Betrieb oder einmal pro Woche, was auch immer zuersl eintrifft, geöll werden. Vor dem Ölen müssen Sie die Zahnung der Leitschiene gründlich säubern.

VORSICHT: Die Zahnung der neuen Säge ist werkseitig im voraus geöllt worden. Wenn Sie die Zahnung nicht wie folgt olen, tällt die Zahnschärte und damit die Leistung ab, wodurch Sie den Garantieanspruch verlieren.

WERKZEUGE FÜR DAS ÖLEN:

Die Ölspritze (Option) wird zum Auftragen von Öl auf die Zahnung der Leitschiene empfohlen. Die Ölspritze besitzt eine Nadelspitze, die zum Auftragen von Öl auf die gezahnte Spitze erforderlich ist.

SO ÖLEN SIE DIE ZAHNUNG:

1. Schieben Sie den STOP-Schalter herunter.

HINWEIS: Zum Ölen der Zahnung der Leitschiene braucht die Sägekette nicht entfernt zu werden. Das Ölen kann während der Arbeit geschehen.

ACHTUNG: Tragen Sie hochfeste Arbeitshandschuhe, wenn Sie mit der Schiene und der Kette umgehen.

1. Reinigen Sie die Zahnung der Leitschiene.
2. Slecken Sie die Nadelspitze der Ölspritze (Option) in das Ölungsloch und spritzen Sie das Öl hinein, bis es an der Aussenseite der Zahnung hervortritt (Abb. 23).
3. Drehen Sie die Sägekette mit der Hand. Wiederholen Sie das Ölen, bis die gesamte Zahnung geölt ist.

D

WARTUNG DER LEITSCHIENE:

Die meisten Probleme mit der Leitschiene lassen sich vermeiden, wenn die Kettensäge gut gewartet wird.

Eine unzureichend geölte Leitschiene und der Betrieb der Säge mit einer ZU STRAFFEN Kette tragen zur schnellen Abnutzung der Schiene bei.

Zur Verringerung der Schienenabnutzung werden folgende Schritte zur Wartung der Leitschiene empfohlen.

ACHTUNG: Tragen Sie bei Wartungsarbeiter stets Schutzhandschuhe. Warten Sie die Säge nicht, wenn der Motor noch heiß ist.

KETTE SCHÄRFEN - Die Teilung der Kette (Abb. 24) beträgt 3/8 Zoll LoPro x 0,050 Zoll.

Abb. 24

Schärfen Sie die Kette mit Schutzhandschuhen und einer runden Felle, €4,8 mm.

Schärfen Sie die Spitzen nur mit nach außen gerichteten Bewegungen (Abb. 25) und beachten Sie die Werte gemäß Abb. 24.

Nach dem Schäften müssen die Schneideglieder alle gleich breit und lang sein.

ACHTUNG: Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kelle Sägemehl erzeugt, muss sie geschäft werden.

3-4 mal nach dem jeweiligen Schärfen der Schneiden müssen Sie die Höhe der Tiefen prüfen, und diese ggf. mit einer flachen Felle und der optional mitgeleterten Schablone tiefer legen, und dann die vordere Ecke abrunden (Abb. 26).

ACHTUNG: Eine richtig eingestellte Schnittliefe ist ebenso wichtig wie eine richtig geschärfte Kette.

Abb. 25 Abb. 26

LEITSCHIENE - Die Leitschiene muss alle 8 Arbeitsstunden umgekehrt werden, um eine gleichmäßige Abnutzung sicherzustellen.

Reinigen Sie die Schienenrille und das Ölungsloch stets mit dem optional mitgelieferten Reiniger für Schienenrillen (Abb. 27).

Überprüfen Sie die Schienerlegel regelmäßig auf Abnutzung, entlemen Sie Grate und begradigen Sie die Riegel mit einer flachen Felle, sofern erforderlich (Abb. 28).

ACHTUNG: Befestigen Sie eine neue Kette nie auf einer abgenutzten Zahlung oder auf einem Einstellring.

Abb. 27 Abb. 28

SCHIENENABNUTZUNG - Drehen Sie die Leitschlene in regelmäßigen Abständen um (z.B. nach 5 Arbeitsstunden), damit sich die Schlene oben und unten gleichmäßig abnutzt.

ÖLDURCHLÄSSE - Öldurchlässe auf der Schiene sollten gereinigt werden, um ein ordnungsgemäßes Ölen der Schiene und der Kette während des Betriebs zu gewährleisten.

HINWEIS: Der Zustand der Öldurchlässe lässt sich leicht überprüfen. Wenn die Durchlässe sauber sind, sprüht die Kette wenige Sekunden nach Anlassen der Säge automatisch Öl ab. Die Sage besitzt ein automatisches Ölersystem.

• WARTUNG DER KETTE

KETTENSPANNUNG:

Prüfen Sie oft die Kettenspannung und stellen Sie sie so oft wie möglich nach, damit die Kette eng an der Schiene anliegt, jedoch noch locker genug ist, um mit der Hand gezogen werden zu können.

EINLAUFEN LASSEN EINER NEUEN SÄGEKETTE:

Eine neue Kette und Schiene muss nach weniger als 5 Schnitten nachgesleit werden. Dies ist normal während der Einlaufzeit, und die Abstände zwischen künftigen Nachstellungen werden größer werden.

ACHTUNG: Entfemen Sie nie mehr als 3 Glieder aus einer Kettenschlaufe. Die Zahnung könnte sonst beschädigt werden.

ÖLEN DER KETTE:

Vergewissern Sie sich stets, dass das automatische Ölser- system richtig funktioniert. Achten Sie auf einen stets gefüllten Öllank mit Öl für Ketten, Schienen und Zahnung. Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um Reibung mit der Leitschiene zu verringern.

Die Schiene und die Kette darf nie ohne Öl sein. Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Vertärbung der Schiene.

SCHÄRFEN DER KETTE:

Zum Schärfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und der richtigen Tiefe geschärt sind. Für den unerfahrenen Benutzer von Kethensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. Wenn Sie sich das Schärfen Ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kundendienst.

FEHLER DES MOTORS BEHEBEN

PROBLEM	MÖGLICHE URSACHE	KORREKTUR
Der Motor startet nicht, oder er startet, aber läuft nicht weiter.	Falscher Startverlauf.	Beachten Sie die Anweisungen in dieser Anleitung.
	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisieren Kundendienst einstellen.
	Verrulte Zündkerze.	Zündkerze reinigeninstellen oder ersetzen.
	Verstopfter Treibstoff-Filter.	Ersatzen Sie den Treibstoff-Filter.
Der Motor startet, aber er nicht mit voller Leistung.	Falsche Hobelposition am Chokes.	Setzen Sie den Hebel auf BETRIEB.
	Verschmutztes Funkengifter.	Ersatzen Sie das Funkengitter.
	Verschmutzter Luftfilter	Filter entfemen, reinigen und erzeug einselzen.
	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
Motor stortiert	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
Keine Leistung bei Belastung
Motor lauft sprunghetter.	Falsche eingestellte Zündkerze.	Zündkerze reinigeninstellen oder ersetzen. Übermäßig viel Rauch.
Übermäßig viel Rauch.	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
	Falsche Treibstoffmischung.	Verwenden Sie die richtige Treibstoffmischung (Verhältnis 40:1).

GB

GENERAL SAFETY RULES

REGLAGE DE LA CHAINE:

• REGLAGE DU CARBURATEUR

AANBRENGEN VAN DE GELEIDERAIL:

AFSTELLEN VAN DE KETTINGSPANNING op.

AFSTELLEN VAN DE KETTINGSPANNING

AUTOMATISCHE SMEERINRICHTING

Der Unterzeichnende erklän in Namen der Firma die Übereinstimmung des Produktes.

TÜV Rheinland Product Safety GmbH, Am Grauen Stein, D-51105 Köln; BM 211153801

Landaulsar, den 26.04.2004

Brunhölzi

Leiter Produkt-Management

Dusch

Produkt-Management

Archivierung / For archives: 4501485-37-4160270-M

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2 Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geterndmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Beditionungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte Innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Er-gänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kunderdienstes oder die unten aufgeführte Serviceadresse.

ISC GmbH - International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehalten

④ Hans Einheit Österreich Gesellschaft mb H.

Mühlasse

A-2353 Guntramsdorf

Tel [phone] Fax [phone]

CHFohn Inns

St. CallemteRe 170

St. Gallerschabe 162 CH 8404 Wintertbuch

CH-8404 Winterthur Tel. [phone], Fax [phone]

GB Finoll UK Ltd

Unit 5 Mornth Ward

Twinny Quan

Birkenhead, W

Birkenhead, CH 41 1NC

Tel. [phone], Fax [phone]

E

Travesia Villa Estec 9 B

Polispora Industrial El Nocal

E-28119 Algele-Madrid

P Finnell Portugal

Anapada 2100

Rua da Akpinia, 225 Aparlava 2100

R-4405-017 Arcozela VNG

Tel. [phone] Fax 022

① Finneil Italia e r.l

Vie Marconi, 16

RN. Cöhlötsel Umsi CV

Sankotals Haji Or Koriaamonkatu 2

FIN-33840 Tempere

TEL: [phone] Fax: [phone]

P. Einzel Balske sp. 7 o.o

Inseititions-Baugesellechaft

Christofor Stefanidi

Beinskii-102

KZ-1860008 st. Chimpent

Tel./Fax [phone]

RONovateen F x

Der Nachdruck oder sonstige Verviellalligung von Dokumentation und Begieipapieren der Produkte, auch auszugeweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zuläseig.

GB
