Termék típusa	Kézi körfűrész
Márka	Prowork
Modell	PHS 1200/1
Hálózati feszültség	230 V ~ 50 Hz
Felvett teljesítmény	1200 W
Üresjárati fordulatszám	4500 min⁻¹
Vágási mélység 0°-nál	55 mm
Vágási mélység 45°-nál	38 mm
Fűrészlap átmérője	160 mm
Fűrészlap furata	20 mm
Fűrészlap vastagsága	2,4 mm
Hangnyomásszint	96 dB(A)
Hangteljesítményszint	107 dB(A)
Rezgés	< 2,5 m/s²
Súly	3,6 kg
Kettős szigetelés	Igen (II/回)
Porleszívó csatlakozó	Igen
Párhuzamos ütköző	Tartozék
Ferdevágás beállítása	0° - 45°
Billenő védőburkolat	Igen
Kiegészítő fogantyú	Igen
Garancia	2 év
Elérhető alkatrészek	Szénkefék, kapcsoló

Gyakran ismételt kérdések - PHS 1200/1 Prowork

Hogyan cseréljem ki a Prowork PHS 1200/1 körfűrész fűrészlapját?

Bármilyen beavatkozás előtt húzza ki a készüléket. Nyissa ki a billenő védőburkolatot, és rögzítse a fűrészlapot a csavarkulccsal. Lazítsa meg a központi csavart, vegye le a külső peremet és a használt fűrészlapot. Tisztítsa meg a peremet, helyezze be az új fűrészlapot a forgásiránynak megfelelően (nyíl a burkolaton), majd húzza meg a peremet és a csavart. Győződjön meg a koncentrikusságról, mielőtt bezárja a burkolatot.

Hogyan állítsam be a vágási mélységet?

Lazítsa meg a talp rögzítőcsavarját. Forgassa lefelé a talpat, és állítsa be a kívánt mélységet a skála segítségével. A fogak hegyének körülbelül 2 mm-rel kell kiállnia a fából. Ezután húzza meg a rögzítőcsavart.

Hogyan végezzek ferde vágást (45°)?

Lazítsa meg a talp rögzítőcsavarjait. Állítsa be a talp szögét 0° és 45° között a skála szerint, majd húzza meg a csavarokat. 45°-os vágáshoz a párhuzamos ütközővel, helyezze azt a B jelű bevágásba. Végezzen próbát egy fadarabon, mielőtt a végleges darabot vágja.

Hogyan használjam a párhuzamos ütközőt?

Lazítsa meg az ütköző rögzítőcsavarját. 90°-os vágáshoz helyezze az ütközőt az A jelű bevágásba, és állítsa be a szélességet a skála szerint. 45°-os vágáshoz használja a B jelű bevágást. Vegye figyelembe a fűrészlap szélességét (2,4 mm) a mérésnél. Húzza meg a csavart, és végezzen próbát.

Mik az alapvető biztonsági előírások?

Mindig viseljen zajvédő fülhallgatót és védőszemüveget. Minden használat előtt ellenőrizze, hogy a billenő védőburkolat megfelelően működik. Soha ne rögzítse a burkolatot nyitott helyzetben. Bármilyen beállítás vagy fűrészlapcsere előtt húzza ki a fűrészt. Használjon jó állapotú, repedésmentes fűrészlapokat. Ne erőltesse a fűrész előtolását.

Hogyan csatlakoztassak porszívót?

A fűrész porleszívó csatlakozóval van felszerelve a védőburkolaton. Csatlakoztasson egy megfelelő porszívót ehhez a csatlakozóhoz, hogy csökkentse a port fűrészelés közben. Győződjön meg arról, hogy a csatlakozás biztonságos és megfelel az előírásoknak.

Milyen rendszeres karbantartás szükséges?

Tartsa tisztán a motor szellőzőnyílásait sűrített levegővel történő kifújással. Ha túlzott szikrázás lép fel, ellenőriztesse a szénkeféket szakműhellyel. Tisztítsa a fűrészt nem maró hatású termékekkel. Száraz helyen tárolja.

Hol rendelhetek pótalkatrészeket?

A pótalkatrészek (szénkefék, kapcsoló) az ügyfélszolgálaton keresztül érhetők el. Rendeléskor adja meg a készülék típusát (PHS 1200/1), a cikkszámot és a pótalkatrész számát (pl. szénkefék: 43.308.51.01.002). Vegye fel a kapcsolatot a forgalmazóval vagy a használati útmutatóban megadott ügyfélszolgálattal.

Mekkora a fűrész teljesítménye és fordulatszáma?

A Prowork PHS 1200/1 fűrész felvett teljesítménye 1200 watt, üresjárati fordulatszáma 4500 fordulat/perc. Ez lehetővé teszi tiszta vágásokat fában és műanyagokban.

Milyen fűrészlapok kompatibilisek?

A fűrész 160 mm átmérőjű, 20 mm furatú és 2,4 mm vastagságú fűrészlapokat fogad el. Csak jó állapotú, repedésmentes fűrészlapokat használjon, és tartsa be a fűrészlapon és a burkolaton jelzett forgásirányt.

HASZNÁLATI ÚTMUTATÓ PHS 1200/1 Prowork

D Bedienungsanleitung Handkreissäge
GB Operating Instructions Hand-held Circular Saw
F Mode d'emploi Scie circulaire à maln
NL Gebruiksaanwijzing Handcirkelzaag
① Istruzioni per l'uso della Segatrice circolare a mano
©DK Betjeningsvejledning Händrundsav
PL Instrukcja obsługi Ręczna piła tarczowa
Használti utasítás Kézi körfürész
HR Naputak za uporabu Ručna kružna pila
RUS Руководство по эксплуатации Ручная дисковая пила

1

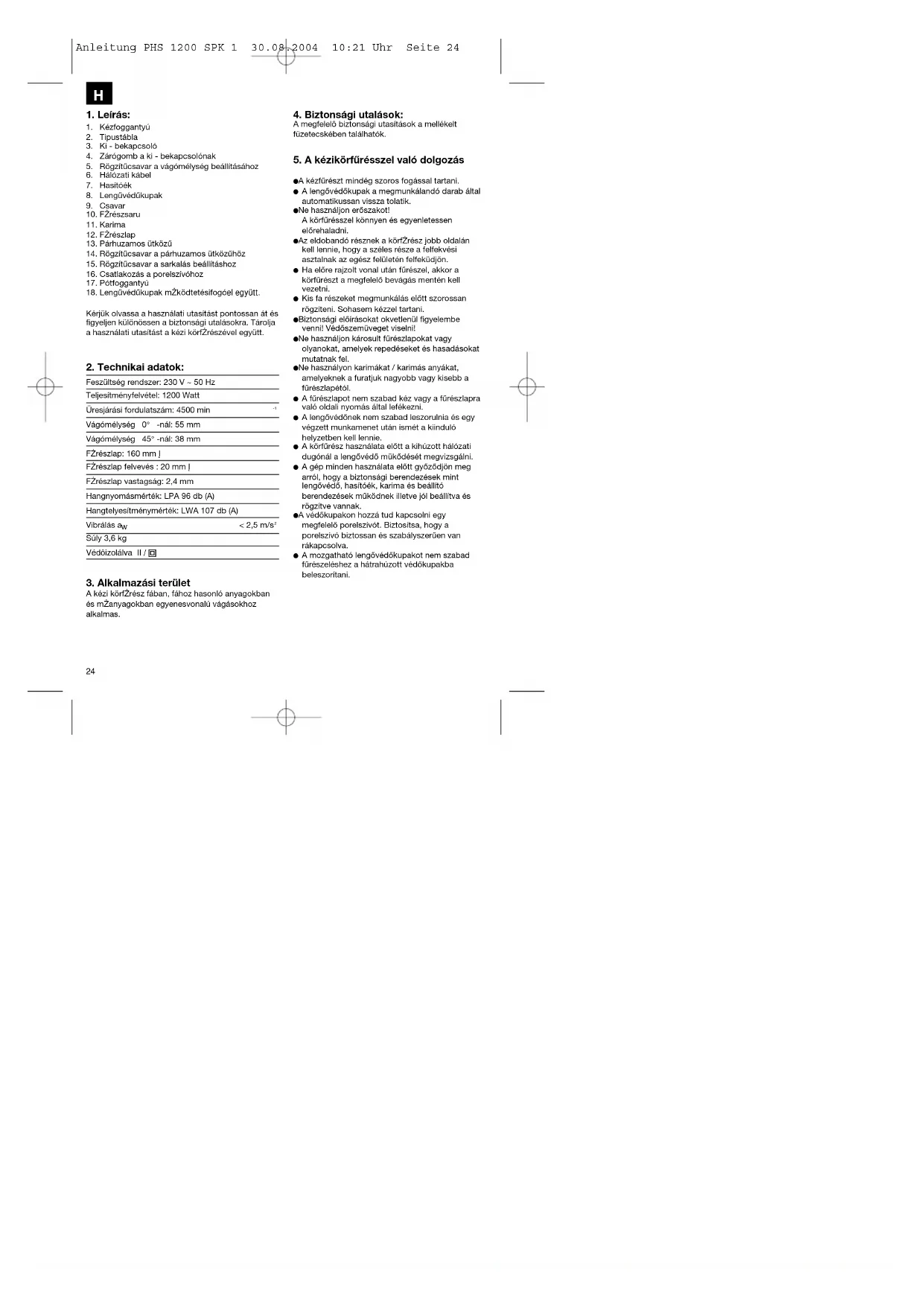

1. Kézfogganlyú
2. Tipustábla
3. Ki - bekapcsoló
4. Zárógomb a ki - bekapcsolónak
5. Rögzítücsavar a vágómélység beállításához
6. Hálózati kábel
7. Hasitóek
8. Lengüvédükupak
9. Csavar
10. FZrészsaru
11. Karima
12. FZrészlap
13. Párhuzamos ütközü
14. Rögzítücsavar a párhuzamos ütközühöz
15. Rögzítücsavar a sarkalás beállitáshoz
16. Csatlakozás a porelszivóhoz
17. Pótfoggantyú
18. Lengüvedükupak mZködtetésifogöel együtt.

Kérjük olvassa a használati utasítást pontossan át és figyeljen különössen a biztonsági utalásokra. Tárolja a használati utasítást a kézi körfZrészével együtt.

1. Technikai adatok:

Feszültség rendszer: 230 V ~ 50 Hz
Teljesítményfelvétel: 1200 Watt
Üresjárási fordulatszám: 4500 min
Vágómélység 0° -nál: 55 mm
Vágómélység 45° -nál: 38 mm
FZrészlap: 160 mm J
FZrészlap felvevés : 20 mm J
FZrészlap vastagság: 2,4 mm
Hangnyomásmérték: LPA 96 db (A)
Hangtelyesítménymérték: LWA 107 db (A)
Vibrálás a_W	< 2,5 m/s ^2
Súly 3,6 kg
Védőizolálva II / ☑

3. Alkalmazási terület

A kézi körfZrész fában, fához hasonló anyagokban és mZanyagokban egyenesvonalú vágásokhoz alkalmas.

4. Biztonsági utalások:

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatók.

5. A kézikörfűrésszel való dolgozás

●A kézfürészt mindég szoros fogással tartani.
- A lengövedökupak a megmunkálandó darab által automatikussan vissza tolatik.
●Ne használjon erőszakot!
A körfürésszel könnyen és egyenletessen elörehaladni.
- Az eldobandó résznek a körfZrész jobb oldalán kell lennie, hogy a széles része a felfekvési asztalnak az egész felületén felfeküdjön.
- Ha előre rajzolt vonal után fűrészel, akkor a körfűrészt a megfelelő bevágás mentén kell vezetni.
- Kis fa részeket megmunkálás előtt szorossan rögzíteni. Sohasem kézzel tartani.
●Biztonsági előirásokat okvetlenül figyelembe venni! Védőszemüveget viselni!
●Ne használjon károsult fűrészlapokat vagy olyanokat, amelyek repedéseket és hasadásokat mutatnak fel.
- Ne használyon karlmákat / karlmás anyákat, amelyeknek a furatjuk nagyobb vagy kisebb a fűrészlapétől.
- A fürészlapot nem szabad kéz vagy a fürészlapra való oldali nyomás által lefékezni.
- A lengővédőnek nem szabad leszorulnia és egy végzett munkamenet utan ismét a kiinduló helyzetben kell lennie.
- A körfűrész használata előtt a kihúzott hálózati dugónál a lengővédő működését megvizsgálni.
- A gép minden használata előtt győződjön meg arról, hogy a biztonsági berendezések mint lengővédő, hasitóék, karima és beállító berendezések működnek illetve jól beállítva és rögzítve vannak.
●A védőkupakon hozzá tud kapcsolni egy megfelelő porelszivót. Biztositsa, hogy a porelszivó biztossan és szabályszerűen van rákapcsolva.
- A mozgatható lengővédőkupakot nem szabad fürészeléshez a hátrahúzott védőkupakba beleszoritani.

6. Karbantartás

●A levegőztetési nyillásokat a motorházon szabadon és tisztán kell tartani. Idönként a nyillásokat kifújni.
●Túl sok szikra képződésénél vizsgáltassa meg a szénkeféket egy szakműhelyben.
- Kopott szénkeféket csak egy szakműhely vagy a mi vevöszolgáltatásunk által szabad kicseréltetni - Tartsa a gépét mindég tisztán.
- A műanyag tisztítására ne használjon maró hatású szereket.
●Ha károsodásokat vesz észre akkor ezeket a pótalkatrészeket a mellékelt munkarajzok, valamint az alkatrészek részlistája alapján, pontossan megtudja határozni és rendelni vevöszolgáltatásunknál.áltatásunknál.

7. Pótalkatrészek megrendelése

A pótalkatrészek megrendelésénél a következő adatokat kell megadni
●A készülék tipusát
●A kászülék cikkszámát
●A készülék ident-számát
●A szükséges pótalkatrész pótalkatrész-számát

Pót széndarabok 43.308.51.01.002

Kapcsoló 43.308.51.01.001

Vágömélységet beállítani

1. 1-es rögzítőcsavart meglazitani
2. Fürészsarul lelele fordítani
3. vagomelyseger a skala szerint bealitani.
   A fognegynek KB. 2 mm - L x keti emlekednie & iszol.
4. Rögzöcsavart teszesre húzni

Zajcsökkentő fülvédöt és védöszeműveget hordani.

A B 2 1

Párhuzamos vágás

1. Az 1-es rögtölcsavard meglazitani
2. 90°-ú vágásnál, a 2-es párhuzanos ülközól a skála szerint az A bevagásra beállítani, 45°-ú vágásnál, a 2-es párhuzanos ülközól a skála szerint a B bevagásra beállítani, a füresziap szélességre ügyení.

3. Az 1-es rögtölcsavard leczerre huzni

4. No 1-estogazobasivan lekessire bezeln

Egy hulladékfával próbavágást végrehajtani.

Fürészsaru beállítása (ferdevágás)

1. 1-es rögzítőcsavárokat meglazitani
2. Fürészsarut a kívánt fogszámra beállítani 0 - 45°
3. 1-es tagzilocsavamokai leszesre hizni

H

Figyelem!

A körfürészen történő minden munka előtt a hálózati dugót kihüzni!

Bekapcsolini

Mieött a be - kkapcsolót üzemeltelné, bizonycsodjon meg, hogy a füresziap rendessen fel van szerelve, a mozgatható részek könnyen mennek és a szorítócsavrok szorosra vannak húzva.

H2ZV1 2 1 4

Fürészlap ceere

1. 1-es lengővédökupakol kinyitni és fogva tartani.
2. 2-es nomlokluku kulcosal füresziapot elentartani
3. Meszetteti e esovat
4. 4-es karimát és a fürészlapol lefelé kiverni
5. A karimát tiszltani, új fűrészlapot berakni.
   A futésirényra vigyázni (lásd a nylat a vedőkupskon)
6. A osavart meghuzni, körbefutasra ügyeln

Be / kikapcsolni

Bekapcsolni: A 3-as zárógombot és és a 4-es kapcsolót egyszerre benyomni. Kikapcsolni: A zárógombot és a kapcsolót elengedni.

Az alalro kijelenti, a ceg neveben a termek megegyezeset a

PROWORK

H EU Konformkijelentés

SLD EU Izjava o skladnosti

következő irányvonalaskal és normékkal.

Vida, nasledujícím smérnicím a normám. Az alárió kilelenti, a cág nevében s termék magervezését a

következő irányvonalakkal és normákkal.

Ar termoket dokumentasioparak és konsérő öltamortamak sor időnyomása és zaksoromefika, konsztatott le cenk az IEC GmbH křejozem biologycatalovál ongedelyezem.

HR

Nahacno taker je ili skina un ožavanja doku, menazije i prazočih poplava ovih protavoda. Čak i djelomljno kopiranje, mogudo je samo učine dispošljenje korka IBC Gmbi-1.

H16

Ebben az una tásban magrovezott köszülkra 2 év jörállat nyuturk, ara az esetre, na a formakink hiányos lenne. A 2-ovs határidő a kövészely átszalása vagy a köszürk, vovo altal stevoló altal kezdök.

A potássor eretegesének a feletele a készítékunkrek a hozmási alóziének megfelelő szabályezsű karbanbássor ingymiű rendelésérezi hozmási.

Magától értetádó, hogy az a 2 év siatti a törvény szerinti szavatossági jogsi fennmaradnak.

A jólás a Némorszolg Szvolszolg Köztársaság tenuétéré sénégyes vagy a regionis 10 longalmazó partner onszgatban kegizulieszent a helyi sénégyes terványi előírásokhoz. Körfék vagyé figyslambo a regionában lattskos vovőszolgáltatsendű köl konsakszomélyt vagy az akl megadott servizlmor.
