TKS 250 - Piła elektryczna EINHELL - Bezpłatna instrukcja obsługi

Typ produktu	Pilarka stołowa
Marka	Einhell
Model	TKS 250
Wymiary stołu	625 x 463 mm
Średnica ostrza	250 mm
Otwór ostrza	30 mm
Grubość ostrza	3,2 mm
Liczba zębów	36
Napięcie zasilania	230 V ~ 50 Hz
Moc	1500 W
Prędkość obrotowa bez obciążenia	4000 obr./min
Maksymalna wysokość cięcia (90°)	76 mm
Maksymalna wysokość cięcia (45°)	63 mm
Zakres regulacji kąta	0° do 45°
Przyłącze odsysania	∅ 36 mm
Główne funkcje	Cięcia wzdłużne, poprzeczne, ukośne (0-45°), cięcia kryte
Konserwacja i czyszczenie	Regularnie czyścić szczotką lub miękką ściereczką; nie używać agresywnych środków czyszczących.
Bezpieczeństwo	Osłona ostrza, klin rozszczepiający, popychacz, wyłącznik bezpieczeństwa, wyłącznik awaryjny.
Części zamienne i naprawialność	Zamawiać podając typ, numer artykułu i numer identyfikacyjny.
Gwarancja	12 miesięcy

Często zadawane pytania - TKS 250 EINHELL

Jak wymienić ostrze piły?

Odłącz maszynę od zasilania. Ustaw maksymalną głębokość cięcia, zdejmij osłonę ochronną i wkład stołu. Poluzuj zewnętrzną podkładkę za pomocą klucza do kołków i odkręć śrubę kluczem płaskim (gwint lewy). Wyjmij ostrze od góry. Oczyść podkładki, zamontuj nowe ostrze zgodnie z kierunkiem obrotu, a następnie zamontuj wszystkie elementy. Dokręć mocno.

Jak ustawić prowadnicę równoległą?

Włóż prowadnicę równoległą w szczelinę prowadzącą stołu. Ustaw szerokość cięcia przesuwając wspornik na skali. Zablokuj za pomocą śruby motylkowej. W przypadku cienkich przedmiotów użyj listwy oporowej na dolnej powierzchni prowadzącej.

Jak ustawić głębokość cięcia?

Obróć pokrętło ręczne: przeciwnie do ruchu wskazówek zegara, aby zwiększyć głębokość, zgodnie z ruchem wskazówek zegara, aby ją zmniejszyć. Maksymalna głębokość wynosi 76 mm przy 90° i 63 mm przy 45°.

Jak wykonać cięcie ukośne?

Poluzuj uchwyt mocujący, obróć pokrętło ręczne, aby nachylić ostrze (od 0 do 45°). Dokręć uchwyt. Użyj prowadnicy równoległej lub poprzecznej w zależności od rodzaju cięcia.

Jakie są ważne zasady bezpieczeństwa?

Zawsze noś okulary ochronne i ochraniacze słuchu. Nie noś luźnej odzieży. Używaj popychacza do elementów o szerokości mniejszej niż 120 mm. Nigdy nie usuwaj wiórów podczas obracania się ostrza. Odłącz przed jakimikolwiek regulacjami.

Jak zamontować osłonę ochronną?

Umieść osłonę na klinie rozszczepiającym tak, aby śruba weszła w szczelinę. Popchnij do przodu i dokręć nakrętkę motylkową. Podłącz wąż odsysania do adaptera z tyłu.

Jak ustawić klin rozszczepiający?

Odłącz maszynę od zasilania. Ustaw ostrze na maksymalną głębokość i w pozycji 0°. Zdemontuj osłonę i wkład stołu. Poluzuj dwie śruby z gniazdem sześciokątnym. Aby uzyskać maksymalne cięcie, podnieś klin do 10 cm nad stołem. W przypadku cięcia krytego opuść go do 2 mm poniżej zęba piły.

Jak używać prowadnicy poprzecznej?

Włóż prowadnicę poprzeczną w szczelinę stołu. Ustaw kąt obracając do żądanej wartości. Dokręć śrubę motylkową. W przypadku dużych elementów można przedłużyć prowadnicę za pomocą listwy z prowadnicy równoległej, zachowując odległość co najmniej 2 cm od ostrza.

Jakie jest przyłącze odsysania i jak je podłączyć?

Przyłącze odsysania ma średnicę 36 mm. Podłącz odkurzacz przemysłowy lub system odsysania do adaptera z tyłu maszyny. Zmniejsza to emisję pyłu.

Jak zamówić części zamienne?

Aby zamówić, przygotuj typ urządzenia, numer artykułu, numer identyfikacyjny oraz numer części zamiennej. Skontaktuj się z serwisem posprzedażowym, korzystając z danych podanych w instrukcji.

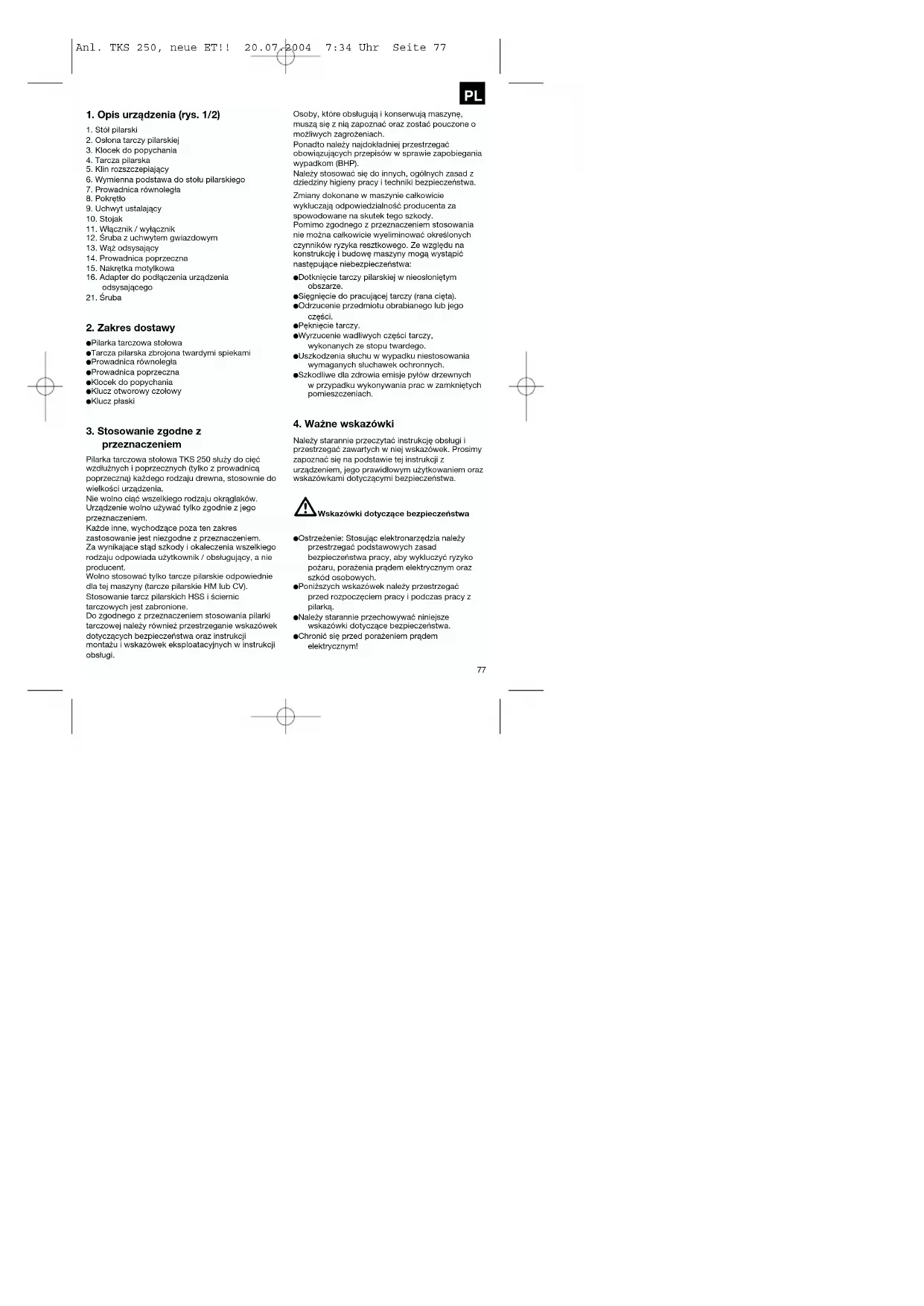

INSTRUKCJA OBSŁUGI TKS 250 EINHELL

1. Opis urządzenia (rys. 1/2)

1. Stół pilarski

2. Osłona tarczy pilarskiej

3. Klocek do popychania

4. Tarcza pilarska

5. Klin rozszczepiający

6. Wymienna podstawa do stolu pilarskiego

7. Prowadnica równoległa

8. Pokretło

9. Uchwyt ustalający

10. Stojak

11. Włącznik / wyłącznik

12. Śruba z uchwytem gwiazdowym

13. Wąż odsysający

14. Prowadnica poprzeczna

15. Nakrętka motylkowa

16. Adapter do podłączenia urządzenia odsysającego

17. Šruba

2. Zakres dostawy

●Pilarka tarczowa stołowa

●Tarcza pilarska zbrojona twardymi spiekami

●Prowadnica równoległa

●Prowadnica poprzeczna

●Klocek do popychania

●Klucz otworowy czołowy

●Klucz płaski

3. Stosowanie zgodne z przeznaczeniem

Pilarka tarczowa stolowa TKS 250 służy do cięć wzdłużnych i poprzecznych (tylko z prowadnicą poprzeczną) każdego rodzaju drewna, stosownie do wielkości urządzenia.

Nie wolno ciać wszelkiego rodzaju okrąglaków. Urządzenie wolno używać tylko zgodnie z jego przeznaczeniem.

Każde inne, wychodzące poza ten zakres zastosowanie jest niezgodne z przeznaczeniem. Za wynikające stąd szkody i okaleczenia wszelkiego rodzaju odpowiada użytkownik / obsługujący, a nie producent.

Wolno stosować tylko tarcze pilarskie odpowiednie dla tej maszyny (tarcze pilarskie HM lub CV). Stosowanie tarcz pilarskich HSS i ściemic tarczowych jest zabronione.

Do zgodnego z przeznaczeniem stosowania pilarki tarczowej należy również przestrzeganie wskazówek dotyczących bezpieczeństwa oraz instrukcji montażu i wskazówek eksploatacyjnych w instrukcji obsługi.

Osoby, które obsługują i konserwują maszynę, muszą się z nią zapoznać oraz zostać pouczone o możliwych zagrożeniach.

Ponadto należy najdokładniej przestrzegać obowiązujących przepisów w sprawie zapobiegania wypadkom (BHP).

Należy stosować się do innych, ogólnych zasad z dziedziny higieny pracy i techniki bezpieczeństwa.

Zmiany dokonane w maszynie całkowlicie wykluczają odpowiedzialność producenta za spowodowane na skutek tego szkody.

Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Zo względu na konstrukcję i budowę maszyny mogą wystąpić następujące niebezpieczeństwa:

- Dotknięcie tarczy pilarskiej w nieosłoniętym obszarze.

- Siegnięcie do pracującej tarczy (rana cięta).

- Odrzucenie przedmiotu obrabianego lub jego części.

●Pęknięcie tarczy.

●Wyrzucenie wadliwych części tarczy, wykonanych ze stopu twardego.

●Uszkodzenia słuchu w wypadku niestosowania wymaganych słuchawek ochronnych.

- Szkodliwe dla zdrowia emisje pyłów drzewnych w przypadku wykonywania prac w zamkniętych pomieszczeniach.

4. Ważne wskazówki

Należy starannie przeczytać instrukcję obsługi i przestrzegać zawartych w niej wskazówek. Prosimy zapoznać się na podstawie tej instrukcji z urządzeniem, jego prawidłowym użytkowaniem oraz wskazówkami dotyczącymi bezpieczeństwa.

Wskazówki dotyczące bezpieczeństwa

- Ostrzeżenie: Stosując elektronarzędzia należy przestrzegać podstawowych zasad bezpieczeństwa pracy, aby wykluczyć ryzyko pożaru, porażenia prądem elektrycznym oraz szkód osobowych.

●Poniższych wskazówek należy przestrzegać przed rozpoczęciem pracy i podczas pracy z pilarką.

●Należy starannie przechowywać niniejsze wskazówki dotyczące bezpieczeństwa.

- Chronić się przed porażeniem prądem elektrycznym!

PL

●Nie należy dotykać ciałem uziemionych części urządzenia.
●Nieużywane urządzenia należy przechowywać w suchym, zamykanym na klucz i niedostępnym dla dzieci pomieszczeniu.
- Dbać o czystość i dobre naostrzenie narzędzi, aby móc lepiej i bezpieczniej wykonywać pracę.
●Regularnie kontrolować przewód zasilający narzędzia i w razie uszkodzenia zlecić jego wymianę autoryzowanemu fachowcowi.
- Kontrolować regularnie przedłużacze, a w razie uszkodzenia wymienić.
●Na wolnym powietrzu wolno stosować tylko dopuszczone do tego i odpowiednio oznaczone przedłużacze.
●Koncentrować się na wykonywanej pracy. Przy pracy zachować rozsądek. Nie używać narzędzia, jeżeli jest się zmęczonym.
●Nie używać elektronarzędzi, jeżeli nie działa ich wyłącznik.
- Ostrzeżenie! Używanie innych, zastępczych narzędzi lub wyposażenia dodatkowego może oznaczać niebezpieczeństwo obrażeń użytkownika.
- Podczas każdej czynności regulacyjnej i konserwacyjnej wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.
●Prosimy o przekazanie wskazówek dotyczących bezpieczeństwa wszystkim osobom,
pracującym z hiniejszym urządzeniem.
●Nie używać pilarki do cięcia drewna opałowego.
●Nie wolno wykonywać cięć poprzecznych na okrąglakach.
- Ostrożnie! Wirująca tarcza pilarska stwarza niebezpieczeństwo okaleczenia rąk i palców.
- Urządzenie wyposażone jest w wyłącznik bezpieczeństwa (11) zabezpieczający przed ponownym włączeniem po spadku napięcia.
- Przed uruchomieniem sprawdzić, czy napięcie na tabliczce znamionowej urządzenia jest zgodne z napięciem sieclowym.
- Jeśli potrzebny jest przedłużacz, upewnić się, czy ma on wystarczający przekrój dla prądu pobieranego przez pilarkę. Minimalny przekrój 1 mm2..
●Bęben kablowy stosować tylko w stanie rozwiniętym.
●Nie nosić pilarki trzymając za kabel zasilający.
●Sprawdzić kabel zasilający. Nie używać do podłączania uszkodzonych kabli zasilających.
●Nie ciągnąć za kabel zasilający w celu wyciągnięcia wtyczki z gniazda sieciowego. Chronić kabel zasilający przed wysoką temperaturą, olejami i ostrymi krawędziami.

●Nie narażać pilarki na działanie deszczu i nie używać w wilgotnym lub mokrym otoczeniu.
- Zadbać o dobre oświetlenie stanowiska pracy.
●Nie pilować w pobliżu palnych cieczy lub gazów.
●Nosić odpowiednie ubranie robocze! Wirująca tarcza pilarska może zaczepić za obszeme ubranie lub biżuterię.
- Podczas prac na wolnym powietrzu zaleca się noszenie obuwia z profilowaną podeszwiąz.
●W przypadku długich włosów należy nałożyć siatkę na włosy.
●Unikać nienormalnych pozycji ciała.
- Osoba obsługująca musi mieć ukończone co najmniej 18 lat, uczniowie odbywający przyuczenie do zawodu min. 16 lat, ale tylko pod nadzorem.
●Nie dopuszczać dzieci do podłączonego do sieci urządzenia.
- Usuwać z miejsca pracy odpadki drewna i rozrucone części.
●Nieporządek w miejscu pracy może być przyczyną wypadków.
●Nie pozwolić żeby osoby postronne, a szczególnie dzieci dotykały urządzenie lub kabel zasilający. Nie dopuszczać ich do stanowiska pracy.
●Nie wolno odwracać uwagi osób pracujących przy maszynie.
●Zwrócić uwagę na kierunek obrotów silnika i tarczy pilarskiej.
●Po wyłączeniu napędu nie wolno nigdy hamować tarcz pilarskich (4) naciskając z boku.
●Zakładać tylko dobrze naostrzone tarcze pilarskie (4), nie posiadające rysów i deformacji.
●Nie stosować tarcz pilarskich (4) wykonanych z wysokostopowych stali szybkotnących (stal HSS).
●Stosować do maszyny tylko narzędzia, które odpowiadają wymogom normy prEN 847-1:1996.
●Natychmiast wymienić wadliwe tarcze pllarskie (4).
●Nie stosować tarcz pilarskich, które nie odpowiadają parametrom podanym w niniejszej instrukcji obsługi.
●Ruchomy kołpak osłony tarczy pilarskiej (2) nie może być zamocowany w stanie otwarłym.
●Nie wolno demontować ani niszczyć urządzeń zabezpieczających (2, 5) na maszynie.
●Klin rozszczepiający jest ważnym elementem zabezpiecającym, który prowadzi przedmiot przecinany za tarczą pilarską oraz przedmiotu przecinanego. Uwazać na właściwą grubość klina rozszczepiającego. Klin rozszczepiający nie powinien być cieńszy niż korpus tarczy

PL

pilarskiej i nie grubszy niż szerokość rowka na tarczę.

●Przy każdym kroku roboczym kołpak osłony (2) powinien być opuszczony nad przedmiotem przecinanym.

- Do cięcia wzdłużnego wąskich przedmiotów należy koniecznie używać kołka do popychania (3) (szerokość mniejsza niż 120 mm).

●Nie ciąć przedmiotów, które są za małe aby trzymać je pewnie w ręce.

●Uwaga: Przy pomocy tej pilarki nie można nacinać przedmiotów.

●Pozycja robocza: stać zawsze bokiem do tarczy pilarskiej.

●Nie obciążać maszyny w takim stopniu, że spowoduje to jej zatrzymanie.

●Mocno dociskać przedmiot do płyty roboczej (1).

- Upewnić się, czy odcięte kawałki drewna nie zostaną pochwycone i wyrzucone przez tarczę pilarską.

●Nigdy nie usuwać przy wirującej tarczy pilarskiej lużnych drzazg, struzyn lub zakleszczonych kawałków drewna.

●W celu usunięcia zakłóceń lub wyjęcia zakleszczonych kawałków drewna wyłączyć maszynę. -Wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego. -

●W przypadku wybitej szczeliny pilarki tarczowej wymienić podstawę stołu pilarskiego (6). - Wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego. -

-Przezbrojenie oraz prace nastawcze, pomiarowe i związane z czyszczeniem przeprowadzać tylko przy wyłączonym silniku. - Wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego. -

●Sprawdzić przed włączeniem pilarki, czy usunięto klucze i narzędzia do nastawiania.

- Opuszczając stanowisko pracy, wyłączyć silnik i wyjąć wtyczkę przewodu zasilającego z gniazda sieciłowego.

- Wszystkie urządzenia zabezpieczające i osłony natychmiast zamontować po zakończonej naprawie lub konserwacji.

- Przestrzegać wskazówek producenta dotyczących bezpieczeństwa pracy, konserwacji i obsługi oraz zachować wymiary podane w rozdziale Dane techniczne.

-Przestrzegać odnośnych przepisów w sprawie zapobiegania wypadkom oraz powszechnie uznanych reguł techniki bezpieczeństwa.

- Stosować się do instrukcji stowarzyszenia zawodowego ubezpieczenia od wypadków (RFN, VBG 7j).

- Przy każdej czynności podłączyć urządzenie do odsysania pyłu.

●Aby zapobiec obrażeniom przez wylatujące odpady przy piłowaniu, do odsysania strużyn używać tylko odpowiednich urządzeń odsysających lub dostępnych w handlu odkurzaczy przemysłowych.

●Pilarkę należy podłączyć do gniazda wtykowego z wtykiem ochronnym 230 V, z bezpiecznikiem min. 10 A.

●Nie stosować maszyn o małej mocy do wykonywania ciężkich prac.

●Nie używać kabla do celów, do których nie jest on przeznaczony!

- Dbać o pewną postawę ciała i cały czas utrzymywać równowagę.

●Sprawdzić, czy narzędzie nie ma ewentualnych uszkodzeń!

- Przed dalszym stosowaniem narzędzia starannie sprawdzić urządzenia zabezpieczające, osłony lub lekko uszkodzone części, czy prawidłowo funkcjonują zgodnie ze swoim przeznaczeniem.

- Skontrolować, czy części ruchome funkcjonują prawidłowo i nie zacinają się lub czy nie są uszkodzone. Wszystkie części muszą być prawidłowo zamontowane i spełniać wszystkie wymagania, aby zapewnić prawidłową pracę narzędzia.

●Uszkodzone urządzenia zabezpieczające, osłony i części muszą zostać fachowo naprawione lub wymienione w autoryzowanym warsztacie serwisowym, o ile nie podano inaczej w instrukcji obsługi.

●Wymianę uszkodzonych włączników należy powierzyć warsztatowi serwisowemu producenta.

●Narzędzie to odpowiada stosownym przepisom bezpieczeństwa. Naprawy może wykonywać tylko fachowiec elektryk, używając oryginalnych części zamiennych; w przeciwnym razie użytkownicy zagrożeni są wypadkiem.

Nosić okulary ochronne

Nosić słuchawki ochronne

Nosić maskę przeciwpyłową

PL

Wartości emisji hałasu

Praca Bieg jałowy
Poziom ciśnienia
akust. LPA 105,0 dB (A) 93,0 dB (A)

Poziom mocy

akust. LWA 114,6 dB (A) 102,6 dB (A)

Podane wartości są wartościami imisji i nie muszą jednocześnie stanowić pewnych wartości dla stanowiska pracy. Chociaż istnieje korelacja między poziomami imisji i imisji, nie można na tej podstawie wnioskować, czy potrzebne są dodatkowe środki zabezpieczające, czy też nie. Czynniki, które mogą wpływać na aktualny poziom imisji na stanowisku pracy, obejmują czas oddziaływań, specyfikę pomieszczenia roboczego, inne źródła hałasu, np. liczbę maszyn i innych przeblegających w sąsiedztwie procesów. Bezpieczne wartości dla stanowiska pracy mogą też różnić się w poszczególnych krajach. Informacja ta powinna jednak umożliwiaći użytkownikowi lepsze oszacowanie zagrożenia i ryzyka.

5. Dane techniczne

Silnik prądu przemiennego 230V 50 Hz

Moc P 1500 W

Prędkość obrotowa biegu jałowego n _0 4000 min-1

Tarcza pilarska zbrojena

twardymi spiekami ∅ 250 x ∅ 30 x ∅ 3,2 mm

Liczba zebów 36

Wielkość stolu 625 x 463 mm

Wysokość cięcia, max 76 mm / 90°

63 mm / 45°

Regulacja wysokości bezstopniowa 0 - 76 mm

Stół wychylany bezstopniowo 0° - 45°

Przyłącze urządzenia odsysającego ∅ 36 mm

6. Przed uruchomieniem

• Rozpakować pilarkę tarczową stołową i sprawdzić pod względem ewentualnych szkód powstałych podczas transportu.
• Ustawić maszynę stabilnie, tzn. przykręcić śrubami do stolu warsztatowego lub stojaka uniwersalnego.
• Przed uruchomieniem należy prawidłowo zamontować osłony i urządzenia zabezpieczające.
  ●Tarcza pilarska musi się swobodnie obracać.
  ●W wypadku już obrabianego drewna uważać na ciała obce, np. gwoździe, wkręty itd.
• Przed naciśnięciem włącznika / wyłącznika upewnić się, czy tarcza pilarska jest właściwie zamontowana i czy części ruchome poruszają się swobodnie.
  ●Sprawdzić przed podłączeniem maszyny, czy dane na tabliczce znamionowej zgadzają się z wartością napięcia w sieci zasilającej.

7. Montaż

Uwaga! Przed każdą czynnością konserwacyjną, przezbrojeniową i montażową wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.

7.1 Montaż / demontaż osłony tarczy pilarskiej (rys. 3)

●Przytrzymać ręką osłonę tarczy pilarskiej (2) i poluzować nakrętkę motylkową (15).
- Ośłonę tarczy pilarskiej (2) nałożyć na klin rozszczepiający (5), tak żeby śruba (21) zmieściła się w szczelinie (a) klina rozszczepiającego (5).
- Przesunąć do przodu osłonę tarczy pilarskiej (2) i dokręcić na stałe nakrętkę motylkową (15).
- Przymocować wąż odsysający (13) do adaptera do podłączenia urządzenia odsysającego (16) na tylnej stronie urządzenia i do krócca
odsysającego osłony tarczy pilarskiej (2).
- Do wyjścia (b) adaptera (16) należy podłączyć odpowiednie urządzenie odsysające (rys. 2)
●Demontaż wykonuje się w odwrotnej kolejności. Uwaga!

Przed rozpoczęciem płowania osłona tarczy pilarskiej (2) musi zostać opuszczona nad przecinany materiał.

7.2 Ustawianie ogranicznika dla kąta cięcia (rys. 4)

●Uwaga! Wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.
●Tarczę pilarską (4) ustawić na maksymalną głębokość cięcia (patrz 8.2).
●Poluzować uchwyt ustalający (9).

7.2.1 Ogranicznik 0° (rys. 4/5)

●Pokrętło (8) obrócić w lewo, aż strzałka (17) wskaże 0°.
●Dokręcić lekko uchwyt ustalający (9)
- Między stół pilarski (1) i tarczę pilarską (4) przyłożyć kątownik (a).
- Jeśli wartość kąta nie wynosi dokładnie 90°, możliwe jest przy pomocy klucza inbusowego (b) przestawienie śruby ogranicznika w ten sposób, aby wartość kąta wyniosła dokładnie 90°.
●W razie potrzeby można jeszcze raz poluzować uchwyt ustalający (9), aby tarczę pilarską nieco odchylić w lewo.

7.2.2 Ogranicznik 45° (rys. 4/6)

●Pokrętło (8) obrócić w prawo, aż strzałka (17) wskaże 45°.
●Dokręcić lekko uchwyt ustalający (9).
●Między stół pilarski (1) i tarczę pilarską (4) przyłożyć kątownik (c).
- Jeśli wartość kąta nie wynosi dokładnie 45°, można go ustawić przy pomocy śruby ogranicznika (19) (patrz podobny sposób postępowania w punkcie 7.2.1). Uwaga! Przed rozpoczęciem płowania, należy zawsze zabezpieczyć wybrane ustawienie pod kątem, dokręcając uchwyt ustalający (9).

7.3 Ustawianie klina rozszczepiającego (rys. 3/7)

●Uwaga! Wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.
- Tarczę pilarską (4) ustawić na maksymalną głębokość cięcia, ustawić w położeniu 0° i zablokować.
●Zdemontować osłonę tarczy pilarskiej (patrz 7.1)
●Wyciągnąć wymienną podstawę ze stolu pilarskiego (6) (patrz 7.4)
●Poluzować obie śruby inbusowe (20).

7.3.1 Ustawianie na maksymalne cięcia (rys. 7/8)

●Klin rozszczepiający (5) przesunąć do góry, aż odstęp między stołem pilarskim (1) i górną krawędzią klina rozszczepiającego będzie wynosił ok. 10 cm.
- Odstęp między tarczą pilarską (4) i klinem rozszczepiającym (5) musi wynosić 3 -5 mm.
- Dokręcić ponownie obie śruby inbusowe (20) i zamontować wymienną podstawę do stołu pilarskiego (6).

7.3.2 Ustawianie na cięcia kryte (rys. 7/8)

●Klin rozszczepłający (5) przesunąć na tyle do dotu, aby jego wierzchołek znalazł się 2 mm pod najwyższym końcem zęba tarczy pilarskiej.
- Odstęp między tarczą pilarską (4) a klinem rozszczepiającym (5) musi wynosić ponownie 3-5 mm (patrz rys. 8).
●Dokręcić obie śruby inbusowe (20) i zamontować wymienną podstawę do stołu pilarskiego (6). Uwaga! Po wykonaniu cięcia krytego należy ponownie zamontować osłone tarczy pilarskiej.
- Jeśli klin rozszczepiający miały pozostać w dolnej pozycji, to należy uwzględnić, że wysokość cięcia zostanie zredukowana do ok. 65 mm.
●Ustawienie klina rozszczepiającego należy sprawdzać po każdej wymianie tarczy pilarskiej.

7.4 Wymiana podstawy do stołu pilarskiego (rys. 7a)

●W przypadku zużycia lub uszkodzenia podstawy do stołu pilarskiego, należy ją wymienić. W przeciwnym wypadku zachodzi wysokie ryzyko zranienia.
●Zdjąć osłone tarczy pilarskiej (2).
●Wykręcić 6 śrub z łbem wpuszczanym (34).
●Zużyta podstawę do stołu pilarskiego (6) wyjąć w kierunku do góry.
●Montaż nowej podstawy do stołu pilarskiego następuje w odwrotnej kolejności.

7.5 Wymiana tarczy pilarskiej (rys. 9)

• Uwaga! Wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego.
  ●Tarczę pilarską (4) ustawić na maksymalną głębokość cięcia.
  ●Zdjąć osłone tarczy pilarskiej (2) (patrz 7.1).
  ●Wyjąć wymienna podstawę do stołu pilarskiego (6) (patrz 7.4).
  ●Usunąć klin rozszczepiający (5) (patrz 7.3).

PL

PL

●Zablokować kołnierz zewnętrzny (28) kluczem otworowym czołowym (29) i kluczem płaskim (30) wykręcić śrubę z łbem sześciokątnym w kierunku zgodnym z obrotami tarczy pilarskiej (4) (Uwagał Gwint lewoskrętny).
- Ustawić tarczę pilarską (4) na minimalną głębokość cięcia, aby można ją było łatwiej wyciągnąć.
●Zdjąć tarczę pilarską z kołnierza wewnętrznego (4) i wyjąć w kierunku do góry.
- Przed zamontowaniem i dokręconiem nowej tarczy pilarskiej starannie oczyścić kołnierz zewnętrzny i wewnętrzny.
- Zalożyć i dokręcić nową tarczę pilarską wykonując czynności w odwrotnej kolejności. Uwaga! Uwzględnić kierunek obrotów, skos tnący zębów powłnien być skierowany w kierunku obrotów tarczy, tzn. do przodu (patrz strzałka na osłonie tarczy pilarskiej).
●Ponownie zamontować i ustawić klin rozszczepiający (5) oraz osłonę tarczy pilarskiej (2) (patrz 7.3, 7.1).
- Przed rozpoczęciem pracy z pilarką tarczową należy sprawdzić funkcjonowanie mechanizmów i osłon zabezpieczających.

8.0 Obsługa

8.1 Włącznik / wyłącznik (rys. 10)

●Przesunąć do góry przycisk blokady (a).
●Odchylić osłone (b).
●Włączanie pilarki odbywa się przez wciśnięcie zielonego przycisku „1" (C).
●Pilarkę wyłącza się wciskając czerwony przycisk „0” (d).
●Aby zabezpieczyć pilarkę przed niepowołanym włączeniem, można zamknąć i zabezpieczyć osłone (b) przy pomocy kłodki (a) (zabezpieczenie przed dziećmi).

8.2 Głębokość cięcia (rys. 4)

●Tarczę pilarską (4) można ustawić na żadaną głębokość cięcia obracając korbkę (8). Przeciwnie do ruchu wskazówek zegara: większa głębokość cięcia Zgodnie z ruchem wskazówek zegara: mniejsza głębokość cięcia

8.3 Prowadnica równoległa

8.3.1 Wysokość prowadnicy (rys. 11 - 14)

●Należąca do wyposażenia pilarki prowadnica równoległa (7) posiada dwie powierzchnie prowadzące o różnych wysokościach.
●W zależności od grubości piłowanych 82

materialów prowadnicę (25) używa się wg rys. 11 do materiałów grubszych, a do materiałów cieńszych wg rys. 12.

●Aby przestawić prowadnicę (25) na niższą powierzchnię prowadzącą, należy poluzować obie śruby radełkowe (26), które zwalniają szynę (25) z uchwytu (24).
- Obie śruby radełkowe (26) wyciągnąć przez szczelinę (27) w prowadnicy (25) i założyć ponownie do drugiej szczeliny (31).
●Prowadnicę (25) przymocować ponownie do uchwytu (24).
- Przestawianie na wyższą powierzchnię prowadzącą wykonuje się analogicznie.

8.3.2 Szerokość cięcia (rys. 11)

• Do cięcia wzdłużnego przedmiotów drewnianych należy używać prow równoległej (7).
  ●Prowadnicę równoległa (7) można zamontować po obu stronach stołu pilarskiego (1).
  ●Prowadnicę równoleglą (7) należy wsunąć od zewnątrz do szczeliny prowadzącej (22) stołu pilarskiego (1).
  ●Zastosowanie po lewej stronie:
• Prowadnice równoległą (7) ustawia się na żądany wymiar przy pomocy skali (23) na stole pilarskim (1).
• W tym celu należy ustawić lewą krawędź uchwytu (24) na żądany wymiar na skali (23).
• Przez obracanie śruby z uchwymtem gwiazdowym (12) w prawo, prowadnica równoległa (7) zostaje zamocowana na stałe w tym położeniu.
  ●W przypadku zastosowania po prawej stronie ustawienie wykonuje się analogicznie.

8.3.3 Ustawianie długości prowadnicy (rys. 11/15)

●Aby zapobiec zakleszczaniu się pilowanego materiału, prowadnicę (25) można przesuwać w kierunku wzdłużnym.
●Reguła empiryczna: Tylny koniec prowadnicy styka się z wyimaginowaną linią, która zaczyna się na środku tarczy pilarskiej i biegnie do tyłu pod kątem 45°.
- Ustawianie wymaganej szerokości cięcia: - Poluzować śrubę radełkową (26) i przesunąć prowadnicę (25) na tyle, aby zetknęła się z wyimaginowaną-linką 45°. - Dokręcić na stałe śruby radełkowe (26).

8.4 Prowadnica poprzeczna (rys. 16)

PL

●Wyjąć prowadnicę poprzeczną (14) z uchwytu i wsunąć w rowek (a) stołu pilarskiego (1).
●Poluzować śrubę radełkową (32).
- Obracać prowadnicę poprzeczną (14), dopóki strzałka (33) nie wskaże żądanego wymiaru kąta.
●Dokręcić na stale śrubę radełkową (32).
●W przypadku cięcia większych przedmiotów można przedłużzyć prowadnicę poprzeczną (14) za pomocą szyny (25) prowadnicy równoleglej (7) (rys. 13).

Uwaga!!

●Nie przesuwać za daleko szyny prowadnicy (25) w kierunku tarczy pilarskiej.
- Odstęp między szyną prowadnicy (25) a tarczą pilarską (4) powinien wynosić ok. 2 cm.

8.5 Ustawianie kąta (rys. 4)

●Poluzować uchwyt ustalający (9).
●Pokrętło (8) przesunąć w prawo, aż wskazówka (17) na skali (d) ustawi się na żądanym wymiarze kąta.
●Dokręcić na stale uchwyt ustalający (9).

9.0 Praca

Uwaga!!

• Po każdej zmianie ustawienia zalecamy przeprowadzenie cięcia próbnego, aby sprawdzić ustawione wymiary.
  ●Po włączeniu pilarki odczekać z cięciem, aż tarcza pilarska osiągnie maksymalne obroty.
  ●Uwaga podczas nacinania!

9.1 Wykonywanie cięć wzdłużnych (rys. 17)

Przedmiot przecięty zostaje na długość. Jedną krawędź przecinango przedmiotu dociskana jest do prowadnicy równoległej (7), podczas gdy płaski bok przylega do stołu pilarskiego (1).

Osłonę tarczy pilarskiej (2) należy zawsze opuścić na przecinany przedmiot.

Pozycja robocza przy wykonywaniu cięcia wzdłużnego nie może nigdy leżeć w jednej linii z wykonywanym cięciem.

• Ustawić prowadnicę równoległą (7) odpowiednio do wysokości obrabianego przedmiotu i wymaganej szerokości (patrz 8.3).
  ●Włączyć pilarkę.

●Dłonie ze złączonymi palcami przyłożyć płasko do obrabianego przedmiotu i przesuwać przedmiot wzdłuż prowadnicy równoległej (7) w kierunku tarczy pilarskiej (4).
●Prowadzenie lewą ręką z boku tylko do przedniej krawędzi kołpaka ochronnego.
- Przedmiot obrabiany przesuwać zawsze do końca klina rozszczepiającego (5).
- Odpady z pitowania pozostają na stole pilarskim (1) do momentu, gdy tarcza pilarska (4) nie znajdzie się w położeniu spoczynkowym.
●Długie przedmioty obrabiane zabezpieczyć na końcu przed spadnięciem (np. przy pomocy stojaka itp.)

9.1.2 Przecinanie wąskich przedmiotów (rys. 18)

●W przypadku przecinania przedmiotów o szerokości mniejszej od 120 mm należy koniecznie skorzystać z pomocy klocka do popychania.

Należy do wyposażenia pilarki objętego dostawą.

Zużyty albo uszkodzony klocek do popychania natychmiast wymienić.

9.1.3 Przecinanie bardzo wąskich przedmiotów do 30 mm

●W przypadku przecinania przedmiotów o szerokości mniejszej od 30 mm do przesuwania należy używać klocka do przesuwania.
●Należy przy tym używać niższej powierzchni prowadnicy równoleglej.
●Klocek do przesuwania nie należy do wyposażenia plarki objętego dostawą! (Do nabycia w odpowiednich placówkach handlu specjalistycznego) Zużyty klocek do przesuwania wymienić we właściwym czasie.

9.1.4 Wykonywanie cięć krytych (rys. 20)

Dzięki zdejmowanej osłonie tarczy pilarskiej i regulowanej bezstopniowo od 0-76 mm wysokości cięcia, możliwe jest wykonywanie cięć krytych i wpustów.

●Zdjąć osłone tarczy pilarskiej (2) (patrz 7.1).
●Klin rozszczepiający (5) ustawić na cięcie kryte (patrz 7.3.2).
●Ustawić żądaną głębokość cięcia (8.2).
- Zamontować po prawej stronie stołu pilarskiego prowadnicę równoległą (7) i ustawić na żądaną szerokość (8.3).
●Wsunąć przedmiot obrabiany na tarczę pilarską

PL

(4)

Należy przy tym zwrócić uwagę, aby przedmiot mocno przylegał do stołu pilarskiego (1).

●Tak wybrać kolejność wykonywanych cięć, żeby wycięte listwy opadały po lewej stronie tarczy pilarskiej, co ma na celu niedopuszczenie do ich zakleszczenia się między prowadnicą a tarczą pilarską (niebezpieczeństwo odrzucenia obrabianego przedmiotu).
- Po zakończeniu cięcia należy bezzwłocznie zamontować osłonę tarczy pilarskiej (2).

9.1.5 Wykonywanie cięć ukośnych (rys. 21)

Ciecia ukośne wykonywane są zasadniczo przy wykorzystaniu prowadnicy równoległej (7).
●Ustawić tarczę pilarską (4) pod żądanym kątem (patrz 8.5).
- Ustawić prowadnicę równoleglą (7) odpowiednio do szerokości i wysokości obrabianego przedmiotu.
●Wykonać cięcie odpowiednio do szerokości przedmiotu (patrz 9.1.2 i 9.1.3).

9.2 Wykonywanie cięć poprzecznych (rys. 22)

- Wsunąć prowadnicę poprzeczną (14) do jednego z dwóch rowków (a) stołu pilarskiego (1) i ustawić pod żadanym kątem (patrz 8.4). Jeśli tarcza pilarska (4) ma zostać dodatkowo ustawiona skośnie, należy wykorzystać ten rowek, który nie pozwala na kontakt ręki i prowadnicy poprzecznej z osłoną tarczy pilarskiej.

●W razie potrzeby użyć szynę prowadnicy (25).
●Docisnąć mocno obrabiany przedmiot do prowadnicy poprzecznej (14).
●Włączyć pilarkę.
●Aby wykonać cięcie, przesuwać prowadnicę poprzeczną (14) i przedmiot obrabiany w kierunku tarczy pilarskiej.

-Uwaga:

Należy zawsze mocno trzymać prowadzony przedmiot, nigdy nie wolno trzymać za część, która zostaje obcięta.

-Przesunąć na tyle prowadnicę poprzeczną (14), aż obrabiany przedmiot zostanie całkowicie przeclęty.
●Wyłączyć ponownie pilarkę. Odpady z piłowania usunąć dopiero wtedy, gdy tarcza pilarska zatrzyma się.

10. Konserwacja

84

• Uwaga! Wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego.
  ●Regularnie usuwać z maszyny pył i zanieczyszczenia. Czyszczenie najlepiej przeprowadzać delikatną szczotką lub szmatką.
• Do czyszczenia elementów z tworzywa sztucznego nie używać środków o działaniu żracym.

11. Zamawianie części zamiennych

Zamawiając części zamienne, należy podać

następujące informacje:
●Typ urządzenia
●Nr wyrobu
●Nr identyfikacyjny urządzenia
●Nr wymaganej części zamiennej

Okros gwarancyjny rozpoczęne się w dniu zaku pu i wynos 12 miesięcy.

Naprawa gwarancyne obejmuę wsody wykonawcze liło materialowo oraz ustork w działaniu

Porzeone do naprawy gwarancyjne, części zamienne oraz koszły 'oodiczny są bezpłatne. Gwarancja, nie opcimuć szkód wtomych.

Wasz scwls

© Einhell - Garanciaokmány
