Soort product	Tafelcirkelzaag
Merk	Einhell
Model	TKS 250
Afmetingen tafel	625 x 463 mm
Diameter zaagblad	250 mm
Boring zaagblad	30 mm
Dikte zaagblad	3,2 mm
Aantal tanden	36
Netspanning	230 V ~ 50 Hz
Vermogen	1500 W
Toerental onbelast	4000 t/min
Max. zaagdiepte (90°)	76 mm
Max. zaagdiepte (45°)	63 mm
Instelbereik hoek	0° tot 45°
Afzuigaansluiting	∅ 36 mm
Belangrijkste functies	Langs-, dwars-, schuine zaagsneden (0-45°), dekselsnedes
Onderhoud en reiniging	Regelmatig reinigen met een borstel of zachte doek; geen bijtende producten gebruiken
Veiligheid	Zaagbladbeschermkap, spouwmes, duwstok, veiligheidsschakelaar, noodstop
Reserveonderdelen en repareerbaarheid	Bestellen met type, artikelnummer en identificatienummer
Garantie	12 maanden

Veelgestelde vragen - TKS 250 EINHELL

Hoe vervang ik het zaagblad?

Koppel de machine los. Stel de maximale zaagdiepte in, verwijder de zaagbladbeschermkap en de tafelinsert. Maak de buitenste flens los met de pinnen-sleutel en verwijder de schroef met een steeksleutel (linksdraad). Verwijder het zaagblad van bovenaf. Maak de flensen schoon, monteer het nieuwe zaagblad met inachtneming van de draairichting, en plaats alle onderdelen terug. Stevig vastdraaien.

Hoe stel ik de parallel aanslag in?

Plaats de parallel aanslag in de geleidingsgleuf van de tafel. Stel de zaagbreedte in door de steun op de schaal te verplaatsen. Vergrendel met de stervormige schroef. Gebruik voor dunne werkstukken de aanslagrail op het onderste geleidingsoppervlak.

Hoe stel ik de zaagdiepte in?

Draai het handwiel: tegen de klok in om de diepte te vergroten, met de klok mee om deze te verkleinen. De maximale diepte is 76 mm bij 90° en 63 mm bij 45°.

Hoe maak ik een schuine zaagsnede?

Maak de handgreep los, draai aan het handwiel om het zaagblad te kantelen (van 0 tot 45°). Draai de handgreep vast. Gebruik de parallel aanslag of dwarsaanslag, afhankelijk van het type zaagsnede.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd een veiligheidsbril en gehoorbescherming. Draag geen loszittende kleding. Gebruik de duwstok voor werkstukken smaller dan 120 mm. Verwijder nooit spanen terwijl het zaagblad draait. Koppel los voor elke afstelling.

Hoe monteer ik de zaagbladbeschermkap?

Plaats de kap over het spouwmes zodat de schroef in de gleuf valt. Duw naar voren en draai de vleugelmoer vast. Sluit de afzuigslang aan op de adapter aan de achterkant.

Hoe stel ik het spouwmes af?

Koppel de machine los. Stel het zaagblad in op maximale diepte en op 0°. Verwijder de kap en de tafelinsert. Maak de twee inbusschroeven los. Voor een maximale zaagsnede, duw het spouwmes omhoog tot 10 cm boven de tafel. Voor een dekselsnede, laat het zakken tot 2 mm onder de zaagtand.

Hoe gebruik ik de dwarsaanslag?

Plaats de dwarsaanslag in de gleuf van de tafel. Stel de hoek in door te draaien tot de gewenste maat. Draai de kartelschroef vast. Voor grote werkstukken kunt u de aanslag verlengen met de rail van de parallel aanslag, zorg voor een afstand van minimaal 2 cm tot het zaagblad.

Wat is de afzuigaansluiting en hoe sluit ik deze aan?

De afzuigaansluiting heeft een diameter van 36 mm. Sluit een industriële stofzuiger of een afzuigsysteem aan op de adapter aan de achterkant van de machine. Dit vermindert de stofuitstoot.

Hoe bestel ik reserveonderdelen?

Om te bestellen, noteer het apparaattype, het artikelnummer, het identificatienummer en het nummer van het reserveonderdeel. Neem contact op met de klantenservice via de contactgegevens in de handleiding.

GEBRUIKSAANWIJZING TKS 250 EINHELL

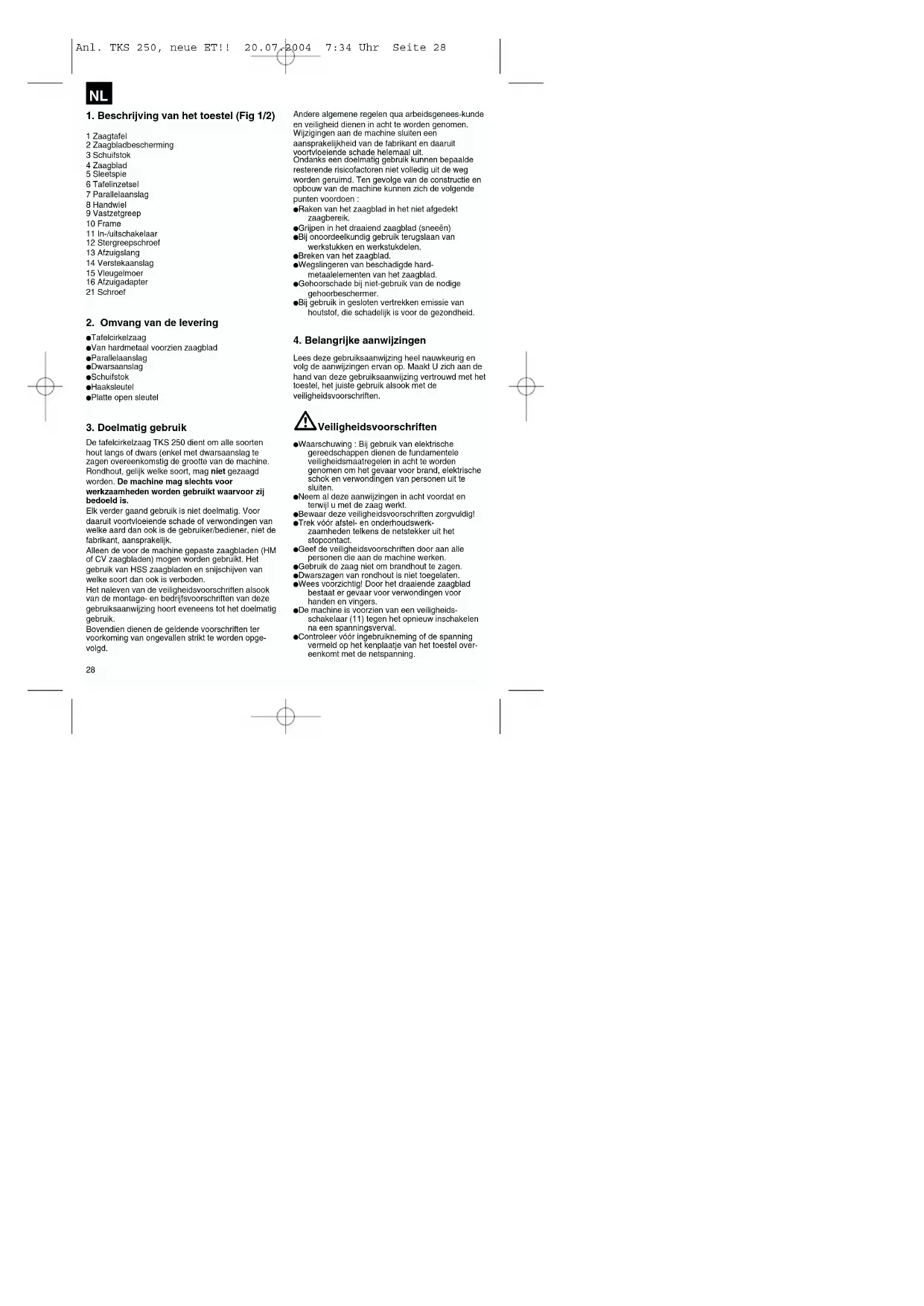

1. Beschrijving van het toestel (Fig 1/2)

1 Zaagtafel

2 Zaagbladbescherming

3 Schuifstok

4 Zaagblad

5 Sleetspie

6 Tafelinzetsel

7 Parallelaanslag

8 Handwiel

9 Vastzetgreep

10 Frame

11 In-/uitschakelaar

12 Stergreepschroef

13 Afzuigslang

14 Verstekaanslag

15 Vleugelmoer

16 Afzuigadapter

21 Schroef

2. Omvang van de levering

●Tafelcirkelzaag

●Van hardmetaal voorzien zaagblad

●Parallelaanslag

●Dwarsaanslag

●Schuifstok

Haaksleute

De tafelcirkelzaag TKS 250 dient om alle soorten hout langs of dwars (enkel met dwarsaanslag te zagen overeenkomstig de grootte van de machine. Rondhout, gelijk welke soort, mag niet gezaagd worden. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor zij bedoeld is.

Elk verder gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Alleen de voor de machine gepaste zaagbladen (HM of CV zaagbladen) mogen worden gebruikt. Het gebruik van HSS zaagbladen en snijschijven van welke soort dan ook is verboden.

Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze gebruiksaanwijzing hoort eveneens tot het doelmatig gebruik.

Bovendien dienen de geldende voorschriften ter voorkoming van ongevallen strikt te worden opgevolgd.

Andere algemene regelen qua arbeidsgenees-kunde en veiligheid dienen in acht te worden genomen.

Wijzigingen aan de machine sluiten een

aansprakelijkheid van de fabrikant en daaruit

voortvloeiende schade helemaal uit.

Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden genuimd. Ten gevolge van de constructie en opbouw van de machine kunnen zich de volgende punten voordoen :

●Raken van het zaagblad in het niet afgedekt zaagbereik.

●Grijpen in het draaiend zaagblad (sneeën)

●Bij onoordeelkundig gebruik terugslaan van

werkstukken en werkstukdelen.

●Breken van het zaagblad.

●Wegslingeren van beschadigde hard-

metaalelementen van het zaagblad

●Gehoorschade bij niet-gebruik van de nodige

gehoorbeschermer.

- Bij gebruik in gesloten vertrekken emissie van houtstof, die schadelijk is voor de gezondheid.

4. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing heel nauwkeurig en volg de aanwijzingen ervan op. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsvoorschriften.

Veiligheidsvoorschriften

●Waarschuwing : Bij gebruik van elektrische gereedschappen dienen de fundamentele veiligheidsmaatregelen in acht te worden genomen om het gevaar voor brand, elektrische schok en verwondingen van personen uit te sluiten.
-Neem al deze aanwijzingen in acht voordat en terwijl u met de zaag werkt.
- Bewaar deze veiligheidsvoorschriften zorgvuldig! - Trek vóór afstel- en onderhoudswerkzaamheden telkens de netstekker uit het stopcontact.
- Geef de veiligheidsvoorschriften door aan alle
personen die aan de machine werken.
-Gebruik de zaag niet om brandhout te zagen -Duwazogen van rondhout is niet toegelaten
- Dwarszagen van rondhout is niet toegelaten. - Woes voorzichtig door het draaiende zeachlad
-Wees voorzichtig! Door het ditaalende Zaagblad bestaat er gevaar voor verwondingen voor handen en vingers.
- De machine is voorzien van een veiligheids- schakelaar (11) tegen het opnieuw inschakelen na een spanningsverval.
- Controleer vóór ingebruikneming of de spanning vermeld op het kenplaatje van het toestel overeenkomt met de netspanning.

NL

- Indien U een verlengkabel nodig heeft vergewis U zich ervan dat zijn doorsnede voldoende is voor het opgenomen vermogen van de zaag. Minimumdoorsnede 1 mm².

●Kabeltrommel slechts in afgerolde toestand gebruiken.

- Controleer de netaansluitkabel (9). Gebruik geen defecte of beschadigde kabels.

-Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

●Draag de zaag niet aan de netka

●Draag bij lang haar een haarnet. ●Vermijd abnomale lichaamshouding

●Stel de zaag niet bloot aan de regen en gebruik de machine niet in een vochtige of natte omgeving.

●Zorg voor een goede verlichting.

●Zaag niet in de nabijheid van brandbare vloeistoffen of gassen.

●Draag de gepaste werkkledij! Wijde kleren of sieraden kunnen door het draaiende zaagblad worden gegrepen.

●Laat geen andere personen, vooral kinderen het gereedschap of de netkabel raken. Hou ze op afstand van de werkplaats.

- De bedieningspersoon moet minstens 18 jaar zijn, leerlingen minstens 16 jaar, maar alleen onder toezicht.

●Hou kinderen weg van het aan het net aangesloten toestel

- Controleer of de aansluitleiding beveiligd is door een zekering met voldoende ampérage.

●Hou de werkplaats vrij van houtafval en rondslingerende delen.

●Aan de machine werkende personen mogen niet afgeleid worden.

- Let op de draairichting van de motor en het zaagblad.

●Na het uitschakelen van de motor mogen de zaagbladen (4) in geen geval worden afgeremd door er zijdelings tegen de duwen.

- Installeer slechts goed scherpgeslepen, niet gedeformeerde, barstvriie zaagbladen (4).

-Gebruik geen cirkelzaagbladen (4) van booggelegeerd snelstaal (HSS-staal

- Alleen gereedschappen die overeenkomen met EN 847-1:1996 mogen worden gebruikt

- Beschadigde zaagbladen (4) dienen onmiddellijk te worden vervangen.

-Gebruik geen zaagbladen die niet overeen- komen met de karakteristieke gegevens vermeld in deze gebruiksaanwijzing.

●De beweegbare beschermkap (2) mag in geopende toestand niet worden vastgeklemd.

- Veiligheidsinrichtingen (2,5) aan de machine mogen niet worden gedemonteerd of onklaar gemaakt.

- De spleetspie (5) is een belangrijke veiligheidsinrichting die het werkstuk leidt en het sluiten van de zaagvoeg achter het zaagblad en het terugslaan van het werkstuk voorkomt. Let op de dikte van de spleetspie.

De spleetspie mag niet dunner zijn dan het zaagbladlichaam en niet dikker dan de breedte van de zaagvoeg.

- Bij elke werkfase dient de afdekkap (2) op het werkstuk te worden neergelaten.

- Gebruik bij het langszagen van smalle werkstukken zeker een schulfstok (3) (breedte kleiner dan 120 mm).

- Zaag geen werkstukken die te klein zijn om ze veilig met de hand te kunnen vasthouden.

●Bij het op maat zagen van smalle stukken hout dient de parallelaanslag op de rechterkant van het zaagblad te worden vastgespannen. Let op: Indopsneden mogen met deze zaag niet uitgevoerd worden.

- De bediener dient bij het werken altijd aan de zijkant van het zaagblad te staan.

●De machine niet belasten zodat ze tot stilstand kommt.

●Duw het werkstuk altijd hard tegen de workplaat (1).

- Let erop dat afgezaagde stukken hout niet door de landkrans van het zaagblad worden gegrepen en weggeslingerd.

●Verwijder nooit bij draaiend zaagblad losse splinters, zaagsel of vastgeklemde stukken hout.

●Vóór het verhelpen van storingen of verwijderen van vastgeklemde stukken hout de machine uitschakelen en de netstekker uit het stopcontact trekken.

●Bij uitgeslaan zaagspie het tafelinzetsel (6) vervangen - netstekker trekken -

●Vóór ombouw-, instel-, meet- en schoon-maakwerkzaamheden telkens de motor uitschakelen en de netstekker trekken.

- Controleer of sleutels en instelgereedschappen zijn verwijderd alvorens de machine in te schakelen.

●Bij het verlaten van de werkplaats de motor uitschakelen en de netstekker uit het stopcontact trekken.

- Alle bescherm- en veiligheidsinrichtingen moeten aan het eind van een herstelling of onderhoud onmiddelijk weer worden gemonteerd.

- De veiligheids-, werk- en onderhouds- voorschriften van de fabrikant alsook de afmetingen vermeld onder "Technische Gegevens" dienen te worden opgevolgd

- De desbetreffende voorschriften ter voorkoming van ongevallen en de andere algemeen erkende veiligsheldregelen moeten worden nageleefd.

●Brochures met toelichtingen van de ongevallenverzekering in acht nemen (VBG 7).

- Sluit telkens bij het werken met de zaag de stofzuiginstallatie aan.

- De zaag enkel in werking stellen in verbinding met een gepaste afzuiginstallatie of een in de handel gebruikelijke industriestofzuiger in werking stellen om verwondingen door wegspringend zaagsel te voorkomen.

NL

Oogbeschermer dragen

Gehoorbeschermer dragen

Stofmasker dragen

Geluidsemissiewaarden

Bedrijf Stationair

Geluidsdrukniveau LPA 105,0 dB (A) 93,0 dB (A)

Geluidsvermogen LWA 114,6 dB (A) 102,6 dB

(A)

De waarden vermeld in de tabel zijn emissie-waarden en moeten daamee niet moteen veilige bedieningsplaatswaarden voorstellen. Hoewel er een correlatie bestaat tussen emissieen immisiepeilen, kan er niet zeker uit worden afgeleid of al dan niet bijkomende voorzorgsmaatregelen vereist zijn. Factoren die het aan de bedieningsplaats voorhanden zijnde immissiepieil kunnen beïnvloeden, bevatten de duur van de inwerkingen, andere geluidsbronnen etc., b. v. het aantal machines en andere nabije werkzaamheden. De betrouwbare bedieningsplaatswaarden kunnen eveneens van land tot land verschillen. Deze toelichting dient om de gebruiker in staat de stellen het in gevaar brengen en het risico beter te kunnen beoordelen".

1. Technische gegevens

Wisselstroommotor	230V
Vermogen P 1500 Watt
Nullasttoerental _0	4000 t/min
Hardmetaalzaagblad 250 x 30 x 3,2 mm
Aantal tanden 36
Tafelafmetingen 625 x 463 mm
Snijhoogte max. 76 mm/ / 90°

63 mm / 45"

Hoogteverstelling traploos 0 tot 76 mm

Tafel zwenkbaar traploos 0° tot 45°

Afzuigaansluiting ∅ 36 mm

Intermitterende werkwijze (S3) betekent dat gedurende het zagen ook afkoelpauzen dienen ingelast te worden. De spertijd is zo lang dat zich geen ontoelaatbare verhitting van de machine voordoet waarbij de motor gedurende de spertijd zich niet meer op binnentemperatuur afkoelt. Belastings- en spertijd samen wordt cyclusduur genoemd. Die bedraagt normaal 10 min., dwz. bij een machinetijd van S3 50% zijn 5 min. belastingstijd en 5 min. spertijd.

6. Vóór Ingebruikneming

• Tafelcirkelzaag uitpakken en controleren op eventueel voorhanden zijnde transportschade
• Vóór ingebruikneming moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemontleerd.
  ●Het zaagblad moet vrij kunnen draaien.
  ●Bij reeds bewerkt hout op vreemde lichamen letten zoals b.v. nagels of schroeven en dgl.
• Voordat U de in-/uitschakelaar indrukt dient U zich ervan te vergewissen dat het zaagblad correct is gemonteerd en beweegbare onderdelen gemakkelijk draaien.
• Controleer vóór het aansluiten van de machine of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet.

NL

7. Montage

Let op ! Trek vóór alle onderhouds-, afstel- en montagewerkzaamheden telkens de netstekker uit het stopcontact.

7.1 Zaagbladbescherming monteren / demonteren (fig. 3)

●Zaagbladbescherming (2) ter hand nemen en vleugelmoer (15) losdraalen.

●Zaagbladbescherming (2) op de spleetspie (5) plaatsen zodat de schroef (21) in de spleet (a) van de spleetspie (5) past.

- Zaagbladbescherming (2) naar voren schuiven en vleugelmoer (15) aanhalen.

- Afzuigslang (13) vastmaken op de afzuigadapter (16) aan de achterkant van het toestel en op de afzuigstomp van de zaagbladbescheming (2).

- Op de uitgang (b) van de afzuigadapter (16) moet een gepaste afzuiginstallatie worden aangesloten. (fig. 2)

- De demontage gebeurt in omgekeerde volgorde. Let op!

De zaagbladbescherming (2) op het te zagen goed laten zakken voordat u begint te zagen.

7.2. Aanslag voor snijhoek instellen (fig. 4)

●Let op! Netstekker trekken!

●Zaagblad (4) op max. snijdiepte afstellen (zie 8.2).

●Vastzetgreep (9) losdraaien.

7.2.1. 0° aanslag (fig. 4/5)

●Handwiel (8) naar links bewegen tot de pijl (17) naar 0" graad wijst.

●Vastzetgreep (9) lichtjes aanhalen.

●Winkelhaak (a) tussen zaagtafel (1) en zaagblad (4) plaatsen.

- Indien de hoek niet exact 90° bedraagt, kan met gebruikmaking van een inbussleutel (b) de aanslagschroef (18) worden versteld tot de hoek exact 90° bedraagt.

-Indien nodig de vastzetgreep (9) opnieuw losdraaien teneinde het zaagblad nog iets verder naar links te kunnen zwenken.

7.2.2. 45° aanslag (fig. 4/6)

●Handwiel (8) naar rechts bewegen tot de pijl (17) naar 45" graad wijst.

●Vastzetgreep (9) lichtjes aanhalen.

●Winkelhaak (C) tussen zaagtafel (1) en zaagblad (4) plaatsen.

- Indien de hoek niet exact 45° bedraagt, kan die met behulp van de aanslagschroef (19) worden bijgeregeld (zie hiervoor analoog 7.2.1) Let op ! Vóör het zagen de gekozen hoekstand altijd eerst borgen door de vastzetgreep (9) aan te halen

7.3. Spleetspie instellen (fig. 3/7)

●Let op ! Netstekker trekken !

- Zaagblad (4) op max. snijdlepte afstellen, naar de 0° stand brengen en arrêteren.

●Zaagbladbescherming demonteren (zie 7.1).

●Tafelinzetstuk (6) uitnemen (zie 7.4).

●De beide inbusschroeven (20) losdraaien.

7.3.1. Afstelling voor maximale sneden (fig. 7/8)

●Spleetspie (5) omhoogschuiven tot de afstand tussen zaagtafel (1) en bovenrand spleetspie (5) ca. 10 cm bedraagt.

- De afstand lussen zaagblad (4) en spleetspie (5) moet 3 tot 5 mm zijn.

- De beide inbusschroeven (20) opnieuw aanhalen en tafelinzetstuk (6) monteren.

7.3.2. Afstelling voor verborgen sneden (fig. 7/8)

●Spleetspie (5) omlaagschuiven tot de top van de spleetspie 2 mm onder de bovenste punt van de zaagtand is.

- De afstand tussen spleetspie (5) en zaagblad (4) moet weer 3 tot 5 mm bedragen (zie fig. 8).

●De beide inbusschroeven (20) opnieuw aanhalen en tafelinzetstuk (6) monteren. Let op! Na het uitvoeren van een verborgen snede dient de beschermkap opnieuw te worden gemonteerd.

-Indien u de spleetspie in de onderste positie laat, moet u er rekening mee houden dat de snijhoogte dan op ca. 65 mm vermindert.

- De afstelling van de spleetspie moet telkens na het verwisselen van zaagblad worden gecontroleerd.

7.4 Tafelinzetstuk vervangen (fig. 7a)

- Bij slijtage of schade moet het tafelinzetstuk worden vervangen, anders bestaat er verhoogd gevaar een verwonding op te lopen.

●Zaagbladbescherming (2) afnemen.

- De 6 verzonken schroeven (32) verwijderen.

- Het versleten tafelinzetstuk (6) naar boven uitnemen.

- De montage van het nieuwe tafelinzetstuk gebeurt in omgekeerde volgorde.

NL

7.5. Verwisselen van zaagblad (fig. 9)

●Let op ! Netstekker trekken !

●Zaagblad (4) op max. snijdiepte afstellen.

●Zaagbladbescherming (2) afnemen (zie 7.1).

●Tafelinzetstuk (6) uitnemen (zie 7.4)

●Spleelspie (5) verwijderen (zie 7.3).

- De buitenflens (28) tegenhouden met behulp van de haaksleutel (29) en de zeskantschroef met de platte open sleutel (30) in draairichting van het zaagblad (4) (let op : linkse schroefdraad) uitnemen.

- Zaagblad (4) op minimale snijdiepte afstellen om het gemakkelijker uit te kunnen nemen.

- Zaagblad (4) van de binnenflens nemen en naar boven uittrekken.

●Zaagbladflenzen zorgvuldig schoonmaken alvorens het nieuwe zaagblad te monteren.

- Het nieuwe zaagblad in omgekeerde volgorde weer monteren en aanhalen.

Let op ! Draairichting in acht nemen, de snijschuinte moet in draairichting, d.w.z. naar voren wijzen (zie pijl op de zaagbladbescherming).

●Spleetspie (5) alsook de zaagbladbescherming (2) opnieuw monteren en afstellen (zie 7.3, 7.1)

- Controleer of de veiligheidsinrichtingen naar behoren werken voordat u met de zaag verder werkt.

8.0. Bediening

8.1. Aan/Uit-schakelaar (fig. 10)

●Vergrendelingsknop (a) omhoogschuiven.

●Afdekking (b) openklappen

- De zaag kan worden aangezet door de groene toets „1" (C) in te drukken.

- Om de zaag terug af te zetten moet u de rode toets „0“ (d) indrukken.

●Teneinde de zaag tegen ongeoorloofd aanzetten te borgen kan de afdekking (b) dichtgeklapt en d.m.v. een hangslot worden beveiligd (e) (kinderslot).

8.2. Snijdiepte (fig. 4)

●Het zaagblad (4) kan op de gewenste snijdiepte worden afgesteld door de handkruk (8) te draaien :

tegen de wijzers van de klok in : grotere snijdiepte met de wijzers van de klok mee : kleinere snijdiepte

8.3. Parallelaanslag

8.3.1. Hoogte van de aanslag (fig. 11 -14)

- De bijgeleverde parallelaanslag (7) heeft twee

geleidevlakken, die van hoogte verschillen.

●Naargelang de dikte van de te snijden

materialen moet de aanslagrail (25) volgens fig. 11, voor dik materiaal en volgens fig. 12 voor dun materiaal worden gebruikt.

- Om de aanslagrail (25) op het lager geleidevlak af te stellen, moeten de beide kartelschroeven (26) worden losgedraaid teneinde de aanslagrail (25) los te nemen van de houder (24).

- De beide kartelschroeven (26) via de ene spleet (27) in de aanslagrall (25) ultnemen en terug de andere spleet (31) in plaatsen.

●Aanslagrail (25) opnieuw op de houder (24) monteren.

- Het afstellen op het hoog geleidevlak dient analoog te worden uitgevoerd.

8.3.2. Breedte van de snede (fig. 11)

●Tijdens het langssnijden van houten stukken moet de parallelaanslag (7) worden gebruikt.

- De parallelaanslag (7) kan aan weerskanten van de zaagtafel (1) worden gemonteerd.

- De parallelaanslag (7) moet van builenaf de geleidespleet (22) van de zaagtafel (1) in worden geschoven.

-Gebruik aan de linkerkant - Met behulp van de schaal (23) op de zaagtafel (1) kan de parallelaanslag (7) op de gewenste maat worden afgesteld.

- Hiervoor moet de linker rand van de houder (24) op de gewenste maal op de schaal (23) worden afgesteld.

- De parallelaanslag (7) wordt in deze positie vastgeklemd door de stergreepschroef (12) naar rechts te draaien.

●Bij gebruik aan de rechterkant moet de afstelling analoog gebeuren.

8.3.3. Lengte van de aanslag instellen (fig. 11/15)

- Om te voorkommen dat het te snijden goed vastklemt kan de aanslagrail (25) in lengterichting worden verschoven.

- Vuistregel : Het achterste uiteinde van de aanslag sluit aan bij een imaginaire lijn die ongeveer bij het centrum van het zaagblad begint en met 45° naar achteren verloopt.

- Nodige snijbreedte afstellen - Kartelschroeven (26) losdraaien en aanslagrail (25) naar voren schuiven tot de imaginaire 45° lijn wordt geraakt.

- Kartelschroeven (26) weer aanhalen.

NL

8.4. Dwarsaanslag (fig. 16)

●Dwarsaanslag (14) uit de houder nemen en de groef (a) van de zaagtafel (1) in schuiven.

●Kartelschroef (32) losdraaien.

●Dwarsaanslag (14) draaien tot de pijl (33) naar de gewensle hoekmaat wijst.

●Kartelschroef (32) weer aanhalen.

●Bij het op maat snijden van vrij grote werkstukdelen kan de dwarsaanslag (14) met de aanslagrall (25) van de parallelaanslag (7) worden verlengd (fig. 13).

Let op !!

●Aanslagrail (25) niet te ver naar het zaagblad toe schuiven.

- De afstand tussen aanslagrail (25) en zaagblad (4) moet ca. 2 cm bedragen.

8.5. Hoekafstelling (fig. 4)

●Vastzetgreep (9) losdraaien

●Het handwiel (8) naar rechts schuiven tot de wijzer (17) naar de gewenste hoekmaat van de schaal (d) wijst.

●Vastzetgreep (9) goed aanhalen.

9.0. Bedrijf

Let op !!

●Na elke nieuwe afstelling is het aan te raden een proefsnede uit te voeren om de afgestelde afmetingen te controleren.

●Na het aanzetten van de zaag wachten tot het zaagblad zijn maximumtoerental heeft bereikt voordat u de snede uitvoert.

- Let op bij het insnijden!

9.1. Uitvoeren van langssneden (fig. 17)

Hierbij wordt een werkstuk in lengterichting doorsneden.

Eén kant van het werkstuk wordt tegen de parallelaanslag (7) geduwd terwijl de vlakke zijde op de zaagtafel (1) liqt.

De zaagbladbescherming (2) moet altijd op het werkstuk worden neergelaten.

De werkstand tijdens het snijden in lengterichting mag noolt in één lijn met de verloop van de snede zijn.

- Parallelaanslag (7) afstellen naargelang van de hoogte van het werkstuk en de gewenste breedte (zie 8.3).

●Zaag aanzetten

●Handen met gesloten vingeren plat op het werkstuk leggen en het werkstuk langs de parallelaanslag (7) het zaagblad (4) in schuiven.

●Zijdelings geleiden met de linker hand enkel tot aan de voorrand van de beschermkap.

- Het werkstuk altijd doorschuiven tot aan het einde van de spleetspie (5).

- De snijafval blijft op de zaagtafel (1) liggen tot het zaagblad (4) opnieuw tot stilstand is gekomen.

●Lange werkstukken aan het einde van het snijden beveiligen tegen neerkantelen (b.v. afrolstandaard enz.).

9.1.2. Snijden van smalle werkstukken (fig. 18)

- Langssneden van werkstukken met een breedle van minder dan 120 mm moeten absoluut met gebruikmaking van een schuifstok worden uitgevoerd. Schuifstok niet bij de levering begrepen.

Versleten of beschadigde schuifstok onverwijld vervangen.

9.1.3. Snijden van zeer smalle werkstukken, voor L 30 mm

●Voor langssneden van zeer smalle werkstukken met een breedte van 30 mm en minder moet absoluut een schuifstok worden gebruikt.

●Daarbij gebruikt u best het laag geleidevlak van de parallelaanslag.

●Schuifhout niet bij de levering begrepen! (Verkrijgbaar in de desbetreffende gespecialiseerde handel). Versleten schuifstok tijdig vervangen.

9.1.4. Uitvoeren van verborgen langssneden (fig. 20)

Verborgen sneden en groefsneden zijn mogelijk door de demonteerbare zaagbladbescherming en de traploos afstelbare snijhoogte van 0 tot 76 mm.

●Zaagbladbescherming (2) verwijderen (zie 7.1).

●Spleetspie (5) voor verborgen snede instellen (zie 7.3.2).

●De gewenste snijdlepte instellen (8.2).

- De parallelaanslag (7) aan de rechterkant van het zaagblad monteren en afstellen op de nodige breedte (8.3).

- Het werkstuk het zaagblad (4) in schuiven. Daarbij er goed op letten dat het werkstuk vast op de zaagtafel (1) ligt.

- De volgorde van de uit te voeren sneden dient te worden gekozen zodat de uitgesneden lijsten aan de linkerkant van het cirkelzaagblad neervallen om te voorkomen dat ze vastklemmen tussen aanslag en zaagblad. (terugstootgevaar)

NL

●Aan het einde van de snijbeurt de zaagbladbescherming (2) onverwijld hermonteren.

9.1.5. Uitvoeren van schuine sneden (fig. 21)

Schulne sneden worden principieel met gebruikmaking van de parallelaanslag (7) uitgevoerd.

●Zaagblad (4) op de gewenste hoekmaat afstellen (zie 8.5).

- Parallelaanslag (7) afstellen naargelang van de breedte en de hoogte van het werkstuk.

●Snede conform de werkstukbreedte uitvoeren (zie 9.1.2 en 9.1.3).

9.2. Uitvoeren van dwarssneden (fig. 22)

- Dwarsaanslag (14) in één van de beide groeven (a) van de zaagtafel (1) schuiven en op de gewenste hoekmaat afstellen (zie 8.4). Indien het zaagblad (4) bovendien schuin wordt gesteld, moet die groef worden gebruikt die uw hand en de dwarsaanslag niet met de zaagbladbescherming in contact laat komen.

-Indien nodig aanslagrail (25) gebruiken.

●Werkstuk hard tegen de dwarsaanlag (14) duwen.

●Zaag aanzetten.

●Dwarsaanslag (14) en werkstuk naar het zaagblad toe schuiven teneinde de snede uit te voeren.

- Let op :

Hou altijd het geleide werkstuk vast, nooit het vrije werkstuk dat afgesneden wordt.

●Dwarsaanslag (14) altijd blijven vooruitschuiven tot het werkstuk helemaal is doorgesneden.

●Zaag weer uitzetten.

- Zaagafval pas verwijderen als het zaagblad stilstaat.

10.0. Onderhoud

●Let op ! Netstekker trekken.

●Machine regelmatig van stof en verontreinigingen ontdoen. Voor het schoonmaken gebruikt u best een fijne borstel of een vod.

- Gebruik voor het schoonmaken van het kunststofgedeelte geen bijtende middelen.

11.0. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden :

●Type van het toestel

- Artikelnummer van het toestel

●ldent-nummer van het toe

●Wisselstuknummer van het benodigde stuk.

E

De garantieperiode begint op de dag van de aankoop en bedraagt 12 maanden.

De waarborg wordt gegeven tegen gebreken in de materialen of de uitvoering en tegen gebrekkige functie. De wisselstukken die daarvoor nodig zijn en de overeenkomstige werkuren worden niet in rekening gebracht. Geen waarborg voor gevolgschade.

Uw aansprakelijke persoon Klantendienst

© CERTIFICADO DE GARANTIA DA EINHELL

NL Einhell Nederland BV

Lavalstraat 1a NL-7903 BC Hoogeveeen

⑧ Einhell-Benelux

Abtsdreef 10 B-2940 Stabroek

① Comercial Einhell S.A.

Carrelera Sanguesa

E-31310 Carcastillo/Navarra

P Einhell Iberica SA

Rua da Aldeia

P-4405-017 Arcozelo Vila

Nova de Gaia

Tel. 0 22 / 7 53 6100

Fax 0 22 / 7 53 6109

① Einhell Italia s.r.l.

Via Marconi, 16

Technische wijzigingen voorbehouden
