| Tipo di prodotto | Sega circolare da banco |
| Marca | Einhell |
| Modello | TKS 250 |
| Dimensioni del tavolo | 625 x 463 mm |
| Diametro della lama | 250 mm |
| Foro della lama | 30 mm |
| Spessore della lama | 3,2 mm |
| Numero di denti | 36 |
| Tensione di alimentazione | 230 V ~ 50 Hz |
| Potenza | 1500 W |
| Velocità a vuoto | 4000 giri/min |
| Altezza di taglio max. (90°) | 76 mm |
| Altezza di taglio max. (45°) | 63 mm |
| Campo di regolazione dell'angolo | da 0° a 45° |
| Raccordo di aspirazione | ∅ 36 mm |
| Funzioni principali | Tagli longitudinali, trasversali, inclinati (0-45°), tagli coperti |
| Manutenzione e pulizia | Pulire regolarmente con una spazzola o un panno morbido; non utilizzare prodotti corrosivi |
| Sicurezza | Coperchio di protezione della lama, coltello divisore, spingitore, interruttore di sicurezza, arresto di emergenza |
| Pezzi di ricambio e riparabilità | Ordinare con tipo, numero articolo e numero di identificazione |
| Garanzia | 12 mesi |
Domande frequenti - TKS 250 EINHELL
Domande degli utenti su TKS 250 EINHELL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega elettrica in formato PDF gratuitamente! Trova il tuo manuale TKS 250 - EINHELL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TKS 250 del marchio EINHELL.

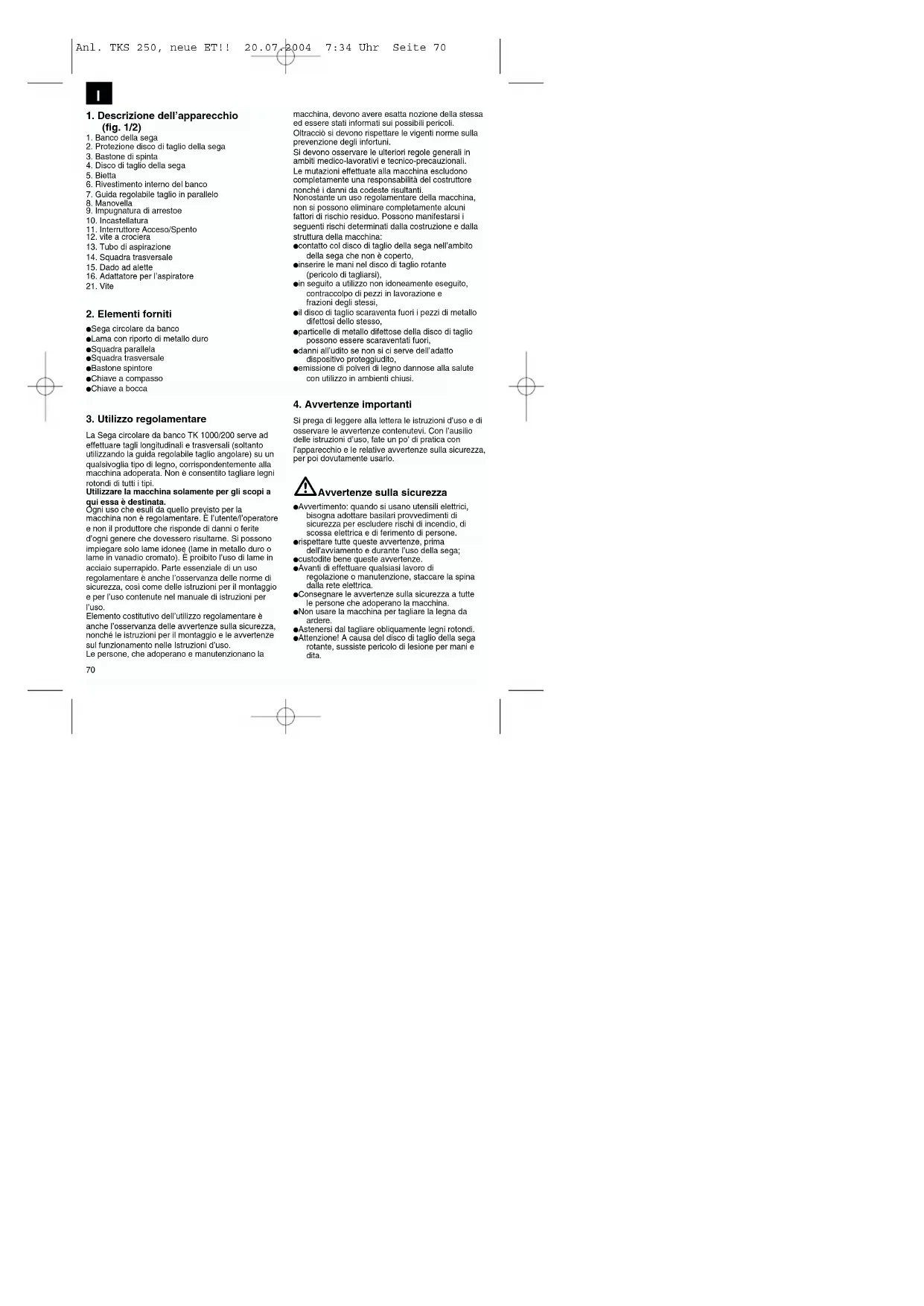

MANUALE UTENTE TKS 250 EINHELL
1. Descrizione dell'apparecchio (fig. 1/2)
-
Banco della sega
-
Protezione disco di taglio della sega
-
Bastone di spinta
-
Disco di taglio della sega
-
Bietta
-
Rivestimento interno del banco
-
Guida regolabile taglio in parallelo
-
Manovella
-
Impugnatura di arrestoe
-
Incastellatura
-
Interruttore Acceso/Spento
-
vite a crociera
-
Tubo di aspirazione
-
Squadra trasversale
-
Dado ad alette
-
Adattatore per l'aspiratore
-
Vite
2. Elementi forniti
-Sega circolare da banco
●Lama con riporto di metallo duro
●Squadra parallela
●Squadra trasversale
●Bastone spintore
●Chiave a compasso
●Chiave a bocca
3. Utilizzo regolamentare
La Sega circolare da banco TK 1000/200 serve ad effettuare tagli longitudinali e trasversali (sollanto utilizzando la guida regolabile taglio angolare) su un qualsivoglia tipo di legno, corrispondentemente alla macchina adoperata. Non è consentito tagliare legni rotondi di tutti i tipi.
Utilizzare la macchina solamente per gli scopi a qui essa è destinata.
Ogni uso che esuli da quello previsto per la macchina non è regolamentare. E l'utente/l'operatore e non il produttore che risponde di danni o ferite d'ogni genere che dovessero risultarne. Si possono impiegare solo lame idonee (lame in metallo duro o lame in vanadio cromato). E proibito l'uso di lame in acciaio superrapido. Parte essenziale di un uso regolamentare è anche l'osservanza delle norme di sicurezza, così come delle istruzioni per il montaggio e per l'uso contenute nel manuale di istruzioni per l'uso.
Elemento costitutivo dell'utilizzo regolamentare è anche l'osservanza delle avvertenze sulla sicurezza, nonché le istruzioni per il montaggio e le avvertenze sul funzionamento nelle Istruzioni d'uso. Le persone, che adoperano e manutenzionano la
macchina, devono avere esatta nozione della stessa ed essere stati informati sui possibili pericoli.
Oltracciò si devono rispettare le vigenti norme sulla prevenzione degli infortuni.
Si devono osservare le ulteriori regole generali in ambiti medico-lavorativi e tecnico-precauzionali. Le mutazioni effettuate alla macchina escludono completamente una responsabilità del costruttore nonché i danni da codeste risultanti.
Nonostante un uso regolamentare della macchina, non si possono eliminare completamente alcuni fattori di rischio residuo. Possono manifestarsi i
seguenti rischi determinati dalla costruzione e dalla struttura della macchina:
- contatto col disco di taglio della sega nell'ambito della sega che non è coperto,
- inserire le mani nel disco di taglio rotante (pericolo di tagliarsi).
- In seguito a utilizzo non idoneamente eseguito, contraccolpo di pezzi in lavorazione e frazioni degli stessi,
- il disco di taglio scaraventa fuori i pezzi di metallo difettosi dello stesso,
●particelle di metallo difettose della disco di taglio possono essere scaraventati fuori,
●danni all'udito se non si ci serve dell dispositivo proteggiudito,
●emissione di polveri di legno dannose alla salute con utilizzo in ambienti chiusi.
4. Avvertenze importanti
Si prega di leggere alla lettera le istruzioni d'uso e di osservare le avvertenze contenutevi. Con l'ausilio delle istruzioni d'uso, fate un po' di pratica con l'apparecchio e le relative avvertenze sulla sicurezza, per poi dovutamente usarlo.
Avvertenze sulla sicurezza
- Avvertimento: quando si usano utensili elettrici, bisogna adottare basilari provvedimenti di sicurezza per escludere rischi di incendio, di scossa elettrica e di ferimento di persone.
●rispettare tutte queste avvertenze, prima dell'avviamento e durante l'uso della sega;
- custodite bene queste avvertenze.
●Avanti di effettuare qualsiasi lavoro di regolazione o manutenzione, staccare la spina dalla rete elettrica.
- Consegnare le avvertenze sulla sicurezza a tutte le persone che adoperano la macchina.
●Non usare la macchina per tagliare la legna da ardere.
●Astenersi dal tagliare obliquamente legni rotondi.
- Attenzione! A causa del disco di taglio della sega rotante, sussiste pericolo di lesione per mani e dita.
●La macchina dispone di un interruttore di sicurezza (11) e di anti-riavviamento in seguito a mancanza di tensione.
- Prima della messa in funzione verificare se la tensione indicata sulla targhetta del modello dell'apparecchio corrisponde a quella della tensione di rete.
- Se dovesse essere necessaria una prolunga, allora assicurarsi che la sezione della stessa, percorsa dalla corrente necessitata dalla sega, sia sufficiente. Sezione minima richiesta 1 mm ^2 .
●Utilizzare il tamburo avvolgicavo solo con cavo srotolato.
- Controllate il cordone di collegamento alla rete elettrica (9).
●Non portare la sega tenendola per il cordone elettrico di rete.
●Non utilizzate il cavo, per staccare la spina dalla presa di corrente.
●Proteggete il cavo da calore eccessivo, olio e spigoli taglienti.
●Non esporre la sega alla pioggia, e non usare la macchina in ambiente umido o bagnato.
●Fate si che l'illuminazione sia buona.
●Non tagliate essendo vicino a liquidi infiammabili o a gas.
- Portate indumenti da lavoro idonei! Gli indumenti larghi o i gioielli possono venire afferrati dal disco di taglio rotante.
- Se avele i capelli lunghi, portate una reticella.
●Evitate di tenere il corpo in posizione anormale.
- La persona che adopera la sega deve avere almeno 18 anni e gli apprendisti almeno 16 anni di età però operanti solo se sorvegliati.
- Tenere lontani i bambini dall'apparecchio collegato alla rete elettrica.
●Non permettete ad altre persone, in particolar modo a bambini, di toccare l'attrezzo o il cavo elettrico. Teneteli lontani dal posto di lavoro.
- Tenete libero il posto di lavoro da scarti di legno e da altri pezzi sparsi intomo.
●Non distogliere dal loro lavoro le persone che stanno usando la macchina.
- Tenete conto del senso rotatorio del disco di taglio della sega.
●Non frenate per nessun motivo i dischi di taglio (4), premendovi contro lateralmente, dopo aver spento l'organo d'azionamento.
●Montate solamente dischi di taglio ben affiliati, senza fessure e non deformati (4).
●Non utilizzate dischi di taglio per sega circolare (4) in acciaio lavorabile ad alta velocità e d'alta lega (acciaio HHS).
●Sulla macchina si devono utilizzare solamente utensili che rispondono alla prEN-847-1;1996.
- I dischi di taglio difettosi (4) devono essere immediatamente sostituiti.
●Non usate dischi di taglio che non rispondono alle caratteristiche specificate nelle presenti Istruzioni d'uso.
- Il tettuccio di protezione mobile (2), se aperto, non lo si deve bloccare.
- I dispositivi di sicurezza (2, 5) della macchina non li si deve smontare o renderli inutilizzabili.
●La bietta (5) è un dispositivo di sicurezza importante, il quale guida il pezzo in lavorazione ed impedisce che la fenditura del taglio, dietro al disco di taglio della sega, si chiuda e il pezzo in lavorazione rinculi. Fate attenzione allo spessore della bietta. Lo spessore della bietta non deve inferiore a quello del disco di taglio della sega o essere superiore alla fenditura del taglio eseguito dallo stesso. - In ogni fase di lavoro, il tettuccio di protezione (2) deve essere abbassato sul pezzo in lavorazione
●Dovendo tagliare longitudinalmente dei pezzi da lavorare sottili, è assolutamente necessario servirsi di un bastone di spinta per spingerli (3) (larghezza inferiore a 120 mm).
●Dovendo tagliare pezzi di legno stretti, la guida regolabile taglio in parallelo la si dovrà bloccare sul lato destro del disco della sega. - Attenzione: con questa sega non si devono effettuare tagli da riporto
●Non tagliate nessun pezzo da lavorare troppo piccolo, per poterlo tenere stretto nella mano - Operare sempre lateralmente rispetto al disco di taglio della sega.
●Non caricare la macchina fino a farla fermare completamente.
●Premere sempre e con forza il pezzo in
lavorazione contro il banco di lavoro (1).
●Fate attenzione che i pezzi di legno tagliati non vengano afferrati dalla corona dentata
del disco di taglio della sega e scaraventati via.
●Non allontanate mai schegge, segatura o pezzi di legni incastratisi nel disco di taglio della sega rotante.
●Per eliminare gli inconvenienti o allontanare i pezzi di legno incastratisi, spegnere la
macchina - staccare la spina dalla presa di rete. - In caso di demolizione della fenditura della sega, ricambiare il rivestimento interno del banco (6) - staccare la spina dalla presa di rete.
- Effettuare eventuali trasformazioni, lavori di aggiustaggio, di misurazione e di pulizia soltanto con macchina ferma - staccare la spina dalla presa di rete.
- Prima dell'avviamento, verificare che le chiavi e gli utensili usati per l'aggiustaggio siano stati allontanati.
●Dovendo allontanarsi dal posto di lavoro, spegnere il motore e staccare la spina dalla presa di rete.
●Tutti i dispositivi di protezione e sicurezza devono venire reinstallati, subito dopo aver concluso i lavori di riparazione o di manutenzione. - Si devono rispettare le avvertenze del costruttore concernenti la sicurezza, il lavoro e la manutenzione, cosippure le dimensioni specificate nella sezione Dati tecnici.
1
- Si devono osservare le pertinenti norme sulla prevenzione degli infortuni e le ulteriori regole tecnico-precauzionali generalmente approvate.
- Osservate gli opuscoli indicativi messi a disposizione dalle Associazioni professionali (VBG 7).
- Ogniqualvolta che lavorate collegate l'organo aspirapolvere.aspirizione
●Fare funzionare la sega solo provvista d'impianto d'aspirazione o di aspirapolvere industriale oggi in commercio, allo scopo di evitare lesioni dovute a pezzettini di legno scaraventati via.
Portare il proteggiocchi
Portare il proteggiudito
Portare il proteggipolvere
Valori dell'emissione del rumore
| Operante Corsa | |
| a vuoto | |
| Livello intensità | |
| acustica LPA 105,0 dB (A) 93,0 dB (A) | |
| Livello potenza | |
| acustica LWA 114,6 dB (A) 102,6 dB (A) | |
"I valori specificati sono valori d'emissione e non devono di conseguenza contemporaneamente rappresentare dei sicuri valori per il posto di lavoro. Sebbene ci sia una correlazione fra livelli d'emissione ed immissione, non si può da ciò attendibilmente dedurre, se è necessario prendere ulteriori misure cautelativo o no. I fattori, che possono influenzare l'attuale livello d'immissione sul posto di lavoro, racchiudono durata dell'azione,
particolarità del locale in cui si lavora, altre fonti di rumore ecc., ad es. il numero delle macchine ed altri fenomeni contigui. Gili attendibili valori sul posto di lavoro possono inoltre variare da Stato a Stato. Questa informazione dovrebbe tuttavia abilitare l'utilizzatore ad effettuare una migliore valutazione del pericolo e del rischio incombenti.
5. Caratteristiche tecniche
Motore a corrente alternata 230 V 50 Hz
Potenza assorbita 1500 Watt
Numero di giri a vuoto n0 4000 min-1
Lama in metallo duro ∅ 250 x ∅ 30 x ∅ 3,2 mm
Numero dei denti 36
Dimensioni banco 625 x 463 mm
Profondità di taglio max. 76 mm / 90°
63 mm / 45°
Regolazione dell'altezza in continuo 0-76 mm
Banco orientabile in continuo 0°-45°
Attacco di aspirazione ∅ 36 mm
La sospensione di funzionamento (S3) indica che durante l'uso vi si devono interporre anche delle cosiddette pause di raffreddamento, pause la di cui durata consentirà all'attrezzo di non riscaldarsi eccessivamente, facendo si che, durante codeste pause, la temperatura del motore non scenda al disotto della temperatura ambiente.
Addizionando il tempo di carico a quello della pausa si otterrà il ciclo operativo, che di regola corrisponde a 10 min., per cui una durata d'attivazione dell'S3 pari al 50%, il tempo di carico e di pausa sarà di rispettivamente 5 min.
6. Prima della messa in funzione
●Disimballare la sega circolare da banco e ispezionarla per escludere l'eventuale presenza di danni dovuti al trasporto.
- Prima della messa in funzione, verificare che tutte le coperture e i dispositivi di sicurezza siano stati regolamentarmente installati.
- Il disco della sega deve liberamente scorrere.
●Avendo a che fare con del legno già lavorato, fare attenzione ai corpi estranei, p.es. viti o chiodi ecc.
- Prima di attivare l'interruttore di accensione e spegnimento, assicurarsi che il disco di taglio sia stato giustamente installato e che le parti mobili scorrino facilmente.
- Prima di collegare la macchina, accertarsi che i dati riportati sulla targhetta del modello corrispondano ai dati della tensione di rete.
7. Montaggio
Attenzione! Disinserire la spina della sega circolare da banco prima di intraprendervi qualsiasi lavoro di manutenzione, adattamento e di montaggio.
7.1. Montare/smontare la cuffia di protezione della lama (fig. 3)
- Afferrare con la mano la cuffia di protezione della lama (2) e allentare il dado ad alette.
- Mettere la cuffia di protezione della lama (2) sul cuneo (5), in modo che la vite (21) entri nella fenditura (a) del cuneo (5).
●Spingere in avanti la cuffia di protezione della lama (2) e stringere il dado ad alette (15).
●Fissare il tubo di aspirazione (13) all'adattatore per l'aspiratore (16) sulla parte posteriore dell'attrezzo e al raccordo d'aspirazione della cuffia di protezione della lama (2)
- All'uscita (b) dell'adattatore per l'aspiratore (16) occorre allacciare un impianto d'aspirazione Idoneo (fig. 2).
- Lo smontaggio è da attuarsi nella sequenza di azioni inversa.
Attenzione!
Prima di usare la sega si deve abbassare la cuffia di protezione della lama (2) sul pezzo da segare.
7.2 Regolare la squadra per l'angolazione del taglio (fig. 4)
- Attenzione! Disinserire la spina.
- Regolare la lama (4) per la max. profondità di taglio (vedi 8.2).
- Allentare l'impugnatura di arresto (9).
7.2.1. Squadra a 0° (fig. 4/5)
●Girare la manovella (8) verso sinistra finché la freccia (17) indica 0°.
●Stringere leggermente l'impugnatura di arresto (9).
●Regolare l'angolazione (a) fra il banco (1) e la lama (4)
- Se l'angolo non dovesse misurare esattamente 90°, con l'aiuto di una brugola (b) si può regolare la vite della squadra (18) finché l'angolo misura esattamente 90°.
- Qualora fosse necessario, si deve allentare di nuovo l'impugnatura di arresto (9), per potere orientare la lama ancora un po' di più verso sinistra.
7.2.2. Squadra a 45° (fig. 4/6)
●Girare la manovella (8) verso destra finché la freccia (17) indica 45°.
●Stringere leggermente l'impugnatura di arresto (9).
●Regolare l'angolazione (C) fra il banco (1) e la lama (4)
- Se l'angolo non dovesse misurare esattamente 45°, lo si può regolare successivamente tramite la vite della squadra (19) (vedi procedura analoga di cui al 7.2.1.)
Attenzione!
Prima di usare la sega bisogna sempre fissare l'angolazione prescelta stringendo l'impugnatura di arresto (9).
7.3 Regolazione del cuneo. (fig. 3/7)
-Attenzione! Disinserire la spina.
- Regolare la lama (4) per la max. profondità di taglio, portarla in posizione 0° e arrestare la macchina.
●Smontare la cuffia di protezione della lama (vedi 7.1)
●Estrarre il rinforzo banco (6) (vedi 7.4)
- Allentare entrambe le viti a esagono cavo (20)
7.3.1. Regolazione per tagli max. (fig. 7/8)
- Spingere il cuneo (5) verso l'alto finché si ottiene una distanza di ca. 10 cm tra il banco (1) e lo spigolo superiore del cuneo (5).
●Tra la lama (4) e il cuneo (5) ci deve essere una distanza di 3-5 mm.
●Stringere di nuovo entrambe le viti a esagono cavo (20) e montare il rinforzo banco (6).
7.3.2. Regolazione per intagli (fig.7/8)
●Spingere il cuneo (5) verso il basso finché la punta del cuneo si trovi 2 mm sotto la punta del dente della sega che si trova più in alto.
●Tra cuneo (5) e lama (4) deve esserci d'altra parte una distanza di 3-5 mm (vedi fig. 8)
●Stringere di nuovo entrambe le viti a esagono cavo (20) e montare il rinforzo banco (6). Attenzione! Dopo che si è eseguito un intaglio si deve montare di nuovo la cuffia di protezione.
- Se si lascia il cuneo nella posizione inferiore, bisogna considerare che la profondità dell'intaglio si riduce a ca. 65 mm.
1
●La regolazione del cuneo deve venire controllata dopo ogni cambio di lama.
7.4. Cambio del rinforzo banco (fig. 7a)
●In caso di logorio o di danneggiamento occorre cambiare il rinforzo banco (6) altrimenti aumenta il rischio di incidenti.
●Togliere la cuffia di protezione della lama (2)
●Togliere le 6 viti a testa svasata (34).
●Estrarre verso l'alto il rinforzo banco (6) logorato.
- Il montaggio del nuovo rinforzo banco è da
attuarsi nella sequenza di azioni inversa.
7.5. Cambio della lama (fig. 9)
-Attenzione! Disinserire la spina.
●Regolare la lama (4) per la max. profondità di taglio.
●Togliere la cuffia di protezione della lama (2) (vedi 7.1)
●Estrarre il rinforzo banco (6) (vedi 7.4).
●Rimuovere il cuneo (5) (vedi 7.3)
- Bloccare la flangia esterna (28) con la chiave a compasso (29) ed estrarre la vite a testa esagonale con la chiave a bocca (30) in direzione della lama (4) (attenzione: filettatura sinistrorsa)
- Regolare la lama (4) sulla min. profondità di taglio per poterla estrarre più facilmente.
●Rimuovere la lama (4) dalla flangia interna ed estrarla verso l'alto.
●Pulire con cura la flangia della lama prima del montaggio della nuova lama.
- Montare di nuovo la nuova lama seguendo la sequenza di azioni inversa e stringere. Attenzione! Rispettare il senso di rotazione, l'inclinazione del taglio dei denti deve essere orientata nel senso di rotazione, cioè in avanti (verdi freccia sulla cuffia di protezione della lam
●Rimontare il cuneo (5) così come la cuffia di protezione della lama (2) e metterli a punto (vedi 7.3, 7.1).
- Prima di continuare a lavorare con la sega, si deve controllare il funzionamento dei dispositivi di protezione.
8.0 Uso
8.1 Interruttore di accensione e spegnimento (fig. 10)
●Spingere verso l'alto il dispositivo di blocco (a)
●Aprire la chiusura di protezione (b)
- Premendo il tasto verde „1“ ( C ) si può attivare la sega.
- Per disattivare di nuovo la sega, occorre premere il tasto „0“ (d). - Per impedire che la sega venga attivata da persone non autorizzate, si può tenere chiusa la chiusura di protezione e questa può venire fissata con un lucchetto (e) (chiusura a prova di bambino).
8.2 Profondità del taglio (fig. 4)
●Girando la manovella (8) si può regolare la lama (4) fino a ottenere la profondità di taglio desiderata.
In senso antiorario: maggiore profondità di taglio. In senso orario: minore profondità di taglio.
8.3 Squadra parallela
8.3.1 Altezza (fig. 11-14)
●La squadra parallela (7), fornita insieme alla sega, possiede due superfici di guida a diversa altezza.
●A seconda dello spessore del materiale da segare si devono usare la guida per materiali spessi (25), come da fig. 11, e la guida per materiali sottili, come da fig. 12.
●Per trasporre la guida (25) sulla superficie inferiore, occorre allentare entrambe le viti a testa zigrinata (26) per separare la guida (25) dal suo supporto (24).
●Nella guida (25) estrarre entrambe le viti a testa zigrinata (26) dall'un intaglio (27) e inserirle nell'altro intaglio (31).
●Rimontare la guida (25) sul suo supporto (24).
●Per la trasposizione della guida sulla superficie superiore seguire un procedimento analogo.
8.3.2. Larghezza del taglio (fig. 11)
●Nel caso di un taglio longitudinale di pezzi di legno si deve usare la squadra parallela (7).
●La squadra parallela (7).può venire montata su entrambi i lati del banco (1)
●La squadra parallela (7) deve venire spinta dall'esterno nella fenditura apposita (22) per la guida del banco (1)
- Uso sul lato sinistro - per mezzo della scala (23) sul banco (1) si può regolare la squadra parallela (7) fino ad ottenere la misura desiderata. - A questo scopo si deve regolare lo spigolo sinistro del supporto (24) fino ad ottenere la misura desiderata sulla scala (23). - Girando la vite di manopola a crociera (12) verso destra si fissa la squadra parallela (7) in questa posizione.
●Nel caso di uso sul lato destro, si proceda analogamente per la regolazione.
8.3.3. Regolazione della lunghezza della squadra (fig. 11/15)
●La guida (25) è scorrevole in senso longitudinale per impedire l'incepparsi del materiale da segare.
- Regola prima: la fine posteriore della squadra raggiunge una linea immaginaria, che comincia all'incirca nel mezzo della lama e si dirige all'indietro con un angolo di 45°.
●Fissare la larghezza necessaria
- Allentare le viti a testa zigrinata (26) e spingere in avanti la guida (25) finché si raggiunge la linea immaginaria a 45".
- Stringere di nuovo le viti a testa zigrinata (26)
8.4. Squadra trasversale (fig. 16)
●Togliere la squadra trasversale (14) dal suo supporto e spingeria nella scanalatura (a) del banco (1).
●Allentare la vite a testa zigrinata (32).
●Girare la squadra trasversale (14) finché la freccia (33) indica l'angolazione desiderata
●Stringere di nuovo la vite a testa zigrinata (32)
●Nel caso si vogliano segare pezzi più grandi, è possibile allungare la squadra trasversale (14) con la guida (25) della squadra parallela (7) (fig. 13)
Attenzione!
●La guida (25) non deve venire spinta troppo in direzione della lama.
- Ci deve essere una distanza di ca. 2 cm tra la guida (25) e la lama (4).
8.5. Regolazione dell'angolatura (fig. 4)
- Allentare l'impugnatura d'arresto (9)
●Girare verso destra la manovella (8) finché la lancetta (17) indica l'angolazione desiderata sulla scala (d).
●Stringere bene l'impugnatura d'arresto (9).
9.0 Funzionamento
Attenzione!
●Dopo ogni nuova messa a punto raccomandiamo un taglio di prova, per verificare le misure prescelte.
- Dopo l'attivazione della sega aspettare che la lama abbia raggiunto il massimo numero di giri prima di eseguire il taglio.
- Attenzione durante il taglio!
9.1. Esecuzione di tagli longitudinali (fig. 17)
Si taglia completamente un pezzo in senso longitudinale.
Uno spigolo del pezzo deve venire spinto contro la squadra parallela (7), mentre il lato piano si trova sul banco (1).
Prima di usare la sega si deve abbassare sempre la cuffia di protezione della lama (2) sul pezzo da segare.
La posizione assunta dall'operatore durante il taglio longitudinale non deve essere sulla stessa linea della direzione in cui si effettua il taglio.
●Regolare la squadra parallela (7) in rapporto all'altezza del pezzo da segare e della larghezza desiderata (fig. 8.3)
- Attivare la sega
- Porre le mani aperte con le dita serrate le une alle altre sul pezzo e spingere il pezzo lungo la squadra parallela (7) nella lama (4).
●Guidare lateralmente il pezzo con la mano sinistra solamente fino allo spigolo anteriore della cuffia di protezione della lama.
●Spingere sempre completamente il pezzo fino alla fine del cuneo (5).
- I rifiuti risultanti dalla procedura del taglio rimangano sul banco (1) finché la lama (4) si trovi di nuovo in stato di inattività.
- Assicurare pezzi lunghi di modo che non si ribaltino alla fine del procedimento di taglio (per es. un sostegno scorrevole ecc.)
9.1.2. Taglio di pezzi stretti (fig. 18)
- Tagli longitudinali di pezzi che abbiamo una larghezza inferiore a 120 mm devono venire assolutamente eseguiti con l'aiuto di un bastone spintore.
Il bastone spintore appropriato è compreso tra gli elementi forniti.
Sostituire immediatamente un bastone spintore che sia logorato e/o danneggiato.
9.1.3. Taglio di pezzi molto stretti
per una l = 30 mm (fig. 19)
- Tagli longitudinali di pezzi che abbiano una larghezza uguale o inferiore a 30 mm devono venire assolutamente eseguiti con l'aiuto di un bastone spintore.
- In questo caso è da preferirsi la superficie di guida bassa della squadra parallela.
- Il bastone spintore appropriato non fa parte degli elementi forniti! (È in vendita nei negozi specializzati del settore) Sostituire tempestivamente un bastone spintore logorato.
|
9.1.4. Esecuzione di intagli (fig. 20)
Grazie alla possibile rimozione della cuffia di protezione della lama e alla regolazione dell'altezza in continuo 0-76 mm, è possibile l'esecuzione di intagli e di scanalature.
●Rimuovere la cuffia di protezione della lama (2) (vedi 7.1.)
●Regolare il cuneo (5) per l'esecuzione di intagli (vedi 7.3.2.).
●Prescegliere la profondità di taglio desiderata (8.2.).
●Montare la squadra parallela (7) a destra della lama e regolarla sulla larghezza necessaria (8.3.)
- Spingere il pezzo nella lama (4). Nel far ciò si deve fare attenzione che il pezzo stia fermo sul banco (1).
●La successione dei tagli è da scegliersi in modo tale che i listelli risultanti dall'operazione taglio cadano sulla parte sinistra della lama della sega circolare, di modo che venga impedito l'inceppamento fra la squadra e la lama (pericolo di contraccolgo)
- Alla fine della procedura si deve rimontare immediatamente la cuffia di protezione della lama (2).
9.1.5. Esecuzione di tagli obliqui (fig. 21)
I tagli obliqui vengono di massima eseguiti con l'impiego della squadra parallela (7).
●Regolare la lama (4) sull'angolatura desiderata (vedi 8.5).
●Regolare la squadra parallela (7) a seconda della larghezza e lunghezza del pezzo da tagliare.
●Eseguire il taglio a seconda della larghezza del pezzo (vedi 9.1.2. e 9.1.3.)
9.2. Esecuzione di tagli trasversali (fig. 22)
●Spingere la squadra trasversale (14) in una delle due scanalature (a) del banco (1) e prescegliere l'angolatura desiderata (vedi 8.4). Se fosse necessario porre la lama in una posizione ancora più obliqua, allora bisogna usare la scanalatura che permette alla vostra mano e alla squadra trasversale di non venire a contatto con la lama.
●In caso di necessità usare la guida (25).
- Premere stabilmente il pezzo contro la squadra trasversale (14).
●Attivare la sega.
●Per eseguire il taglio, spingere la squadra trasversale (14) e il pezzo in direzione della lama.
-Attenzione:
Tenere stretto sempre il pezzo guidato, mai il pezzo libero che viene tagliato.
●Spingere in avanti la squadra trasversale (14) finché il pezzo sia stato tagliato completamente.
- Disattivare di nuovo la sega. Rimuovere i rifiuti risultanti dalla procedura di taglio solo quando la lama si trovi di nuovo in stato di inattività.
10.0 Manutenzione
-Attenzione disinnestare la presa.
- Si devono rimuovere con regolarità polvere e sporco dalla macchina. La pulizia è da eseguirsi con una spazzola di piccole dimensioni o con una pezza.
●Non usare detergenti corrosivi per la pulizia delle parti in plastica.
11.0 Ordinazione di pezzi di ricambio
Quando si fa l'ordinazione di pezzi di ricambio dare le indicazioni seguenti:
- Tipo dell'attrezzo
●Numero d'articolo dell'attrezzo
●Numero di identificazione dell'attrezzo
●Numero del pezzo di ricambio necessario.
La garanzia inizia con il giorno dell'acquisto e viene concessa per 12 mesi per errori di produzione oppure per difetti del materiale e del funzionamento. I ricambi necessari e la relativa manodopera non vengono addebitati. Non viene concessa garanzia per i danni consequenti.
Il responsabile del servizio assistenza
PL CERTYFIKAT GWARANCJI FIRMY EINHELL
I-22077 Beregazzo (Co)
Con riserva di apportare modifiche tecniche
