Typ produktu	Chłodziarko-zamrażarka
Marka	Samsung
Model	RB38T674CSA
Pojemność całkowita netto	392 l (szacowana)
Pojemność chłodziarki	272 l (szacowana)
Pojemność zamrażarki	120 l (szacowana)
Wymiary (S x W x G)	83,5 x 178,0 x 73,6 cm (szacowana)
Masa netto	100 kg (szacowana)
Zasilanie	220-240 V, 50 Hz
Klasa energetyczna	A++
Roczne zużycie energii	300 kWh (szacowane)
System chłodzenia	No Frost (chłodzenie wentylowane)
Oświetlenie	LED
Wyświetlacz	Elektroniczny z wyświetlaczem cyfrowym
Funkcje specjalne	Alarm otwartych drzwi, blokada dziecięca (szacowane)
Konserwacja	Czyszczenie wnętrza letnią wodą i łagodnym mydłem
Bezpieczeństwo	Alarm otwartych drzwi, blokada dziecięca (szacowane)
Części zamienne wymieniane przez użytkownika	Uchwyty, uszczelki, szuflady, zawiasy
Naprawialność	Zalecana naprawa przez profesjonalistę w przypadku zawiasów
Informacje ogólne	Instrukcja dostępna w wielu językach (FR, EN, ES, itp.)

Często zadawane pytania - RB38T674CSA SAMSUNG

Jak wymienić uchwyt drzwi mojej lodówki Samsung RB38T674CSA?

Aby wymienić uchwyt, użyj płaskiego śrubokręta do zdjęcia zaślepek, a następnie śrubokręta krzyżakowego do odkręcenia wkrętów. Zdejmij uchwyt i zamontuj nowy, postępując w odwrotnej kolejności. Uważaj, aby nie porysować drzwi. Uchwyty są wymieniane przez użytkownika.

Jak zdjąć i wymienić uszczelkę drzwi?

Otwórz drzwi i zdejmij zużytą uszczelkę. Zamocuj nową uszczelkę, upewniając się, że nie ma szczeliny między uszczelką a drzwiami. Źle zamocowana uszczelka może powodować ucieczkę zimnego powietrza.

Jak zdemontować szufladę zamrażarki?

Delikatnie unieś przednią część szuflady i wysuń ją, aby ją zdjąć. Aby ponownie zamontować, postępuj w odwrotnej kolejności, upewniając się, że szuflada jest prawidłowo umieszczona w prowadnicy.

Jak wymienić zawias drzwi?

Wymiana zawiasów wymaga zdjęcia drzwi. Zaleca się pomoc co najmniej dwóch osób. Przed rozpoczęciem odłącz zasilanie. Użyj odpowiednich narzędzi (śrubokręty, klucze nasadowe) i postępuj zgodnie z instrukcją demontażu w instrukcji obsługi. Zachowaj ostrożność, ponieważ drzwi są ciężkie.

Jak zmienić kierunek otwierania drzwi?

Zmiana kierunku otwierania drzwi wymaga demontażu zawiasów i ich ponownego zamocowania po drugiej stronie. Postępuj zgodnie ze szczegółową procedurą w instrukcji, zaczynając od zdjęcia górnej osłony i złączy. Użyj wymienionych narzędzi (śrubokręt krzyżakowy, klucz nasadowy 8 mm itp.). Upewnij się, że złącza są prawidłowo podłączone po montażu.

Jakie narzędzia są potrzebne do wymiany części?

Wymagane narzędzia (nie dołączone) to: śrubokręt krzyżakowy, śrubokręt płaski, klucz 11 mm, klucz nasadowy 10 mm, klucz nasadowy 8 mm i klucz 10 mm.

Które części zamienne są wymieniane przez użytkownika?

Częściami wymienianymi przez użytkownika są: uchwyty (w niektórych modelach), uszczelki, szuflady i zawiasy. W przypadku zawiasów wymagana jest szczególna ostrożność.

Co zrobić, jeśli drzwi nie zamykają się prawidłowo?

Sprawdź, czy uszczelka jest prawidłowo zamocowana i czy nie ma szczeliny. Jeśli uszczelka jest zużyta, wymień ją. Upewnij się, że drzwi są dobrze wyrównane, a zawiasy nie są poluzowane.

Jak wyczyścić wnętrze lodówki?

Wyczyść wnętrze letnią wodą i łagodnym mydłem. Unikaj środków ściernych. Dokładnie osusz przed ponownym włożeniem żywności.

Gdzie znaleźć numer modelu, aby zamówić części zamienne?

Kod modelu jest widoczny na zewnętrznej stronie produktu oraz na etykiecie z kodem kreskowym znajdującej się w lewym dolnym rogu produktu. Odwiedź witrynę zakupu części (samsung.com) i wprowadź ten kod, aby sprawdzić dostępne części.

INSTRUKCJA OBSŁUGI RB38T674CSA SAMSUNG

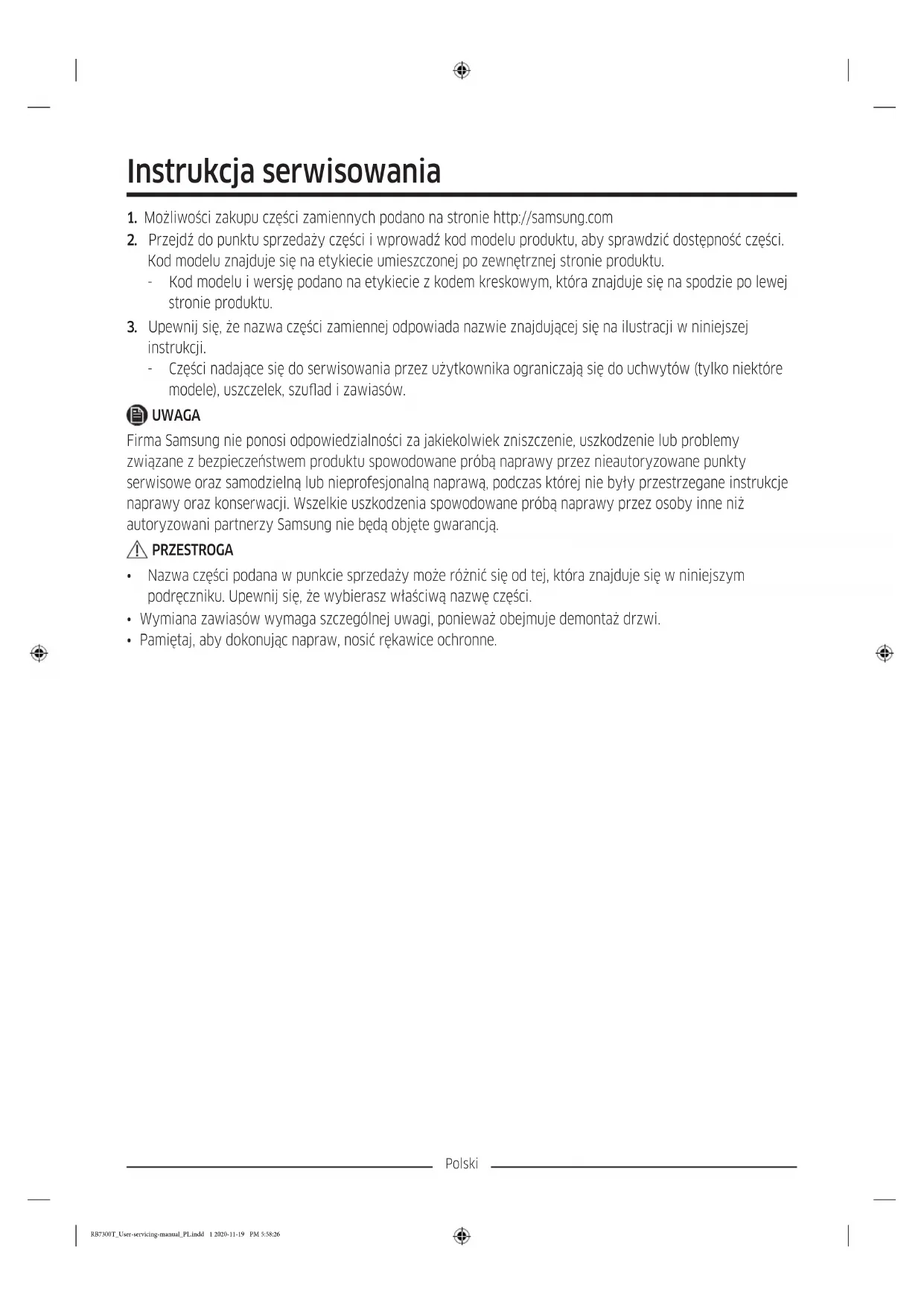

Instrukcja serwisomania

1. Możliwość zakupu czȩci zamiennych podano na stronie http://samsung.com

2. Przejdz do punktu sprezazy czeci i wrowadz kod modelu produktu, aby sprawdzić dostepnosć czosci. Kod modelu znajduje są na etykcie umieszczonej po zewnétrznej stronie produktu.

3. Kod modelu i wersje podano na etykiecie z kodem kreskowym, która znajduje sie na spodzie po lewej stronie produktu.

4. Upewnij sie, ze nazwa częsci zamiennej odpowiada nazwie znajdujecej sie na ilustraci w niniejszej instrukcji.

5. Częsci nadajcie są do serwisowania przy czuzytkownikia ograniczaja są do uzychytoy (tylko niedźóre modele), uzzczelek, szuflad i zawiasów.

UWAGA

Firma Samsung nie ponosi odpowiedzialnosci za jakiekolwiek zniszczenia, uszkodzenie lub problemy zwiazane z bezpieczenstwem produktu spowodOWane proba naprawy przyznautoryzOWane punkty serwisowe oraz samodzielna lub niedprofesjonalna naprawa, podczas ktorej nie byfyz przestrzegane instrukcje naprawy oraz konserwacci. Wszelkie uszkodzenia spowodOWane proba naprawy przy osoby inni niz autoryzowani partnerzy Samsung nie beda objete gwarancja.

PRZESTROGA

• Nazwa częsci podana w punkcie sprezedźmy sąoznić są od tej, która znajduje są w niniejszym podreczniku. Upewnj są, ze wybierasz wąsciwa nazwe czȩsci.
  Wymiana zawiasow wymaga szcegolnej uwagi, poniewa zobejmue demontaz drzwi.
  Pamietaj, aby dokonujac napraw, nosic rekawice ochonne.

Polski

Rzeczywisty wygliad i dostarczone elementy urzadzenia moga sie roznic w zaleznosci od modelu i kraju.

01 Zawias gorny 02 Uszczelka
03 Szuflada 04 Uchwyty (tylko w okreslonych modelach)
05 Zawias srodkowy 06 Etykieta z kodem kreskowym
07 Zawias dolny

Polski

Wymiana uchwytu

Nazwa modelu przystawia sie natestpujo: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RL34**2***, RL34**6***, RL34**2***

Fragment zastapiongy gwiazdkami moze roznic sie w zaleznosci od modelu.

Gwiazdki w kodzie modelu wskazuja model variantu i moga zastepować cyfry (0-9) lub litery (A-Z).

PRZESTROGA

• Podczas wymiany uchwtyu drzwi uwazaj, aby nie zarysować przychodnej strony drzwi.
  Silnie docisnij uchyty na podporkach. Upewnij sie, ze pomiedzy podporkami i drzwiami nie ma szczeliny.
  Montujac uchwyt, mocno dokre wkrety.
• Przed Rozpoczeciem uzywania produktu sprawdź, czy uchwyt jest solidnie przymocowy.

Wymagane narzédzia (brak w zestawie)

Wkretak krzyżakowy Wkretak plaski

Demontaż uchwytów

UWAGA

Ta procedura dotyczy zarowy no lodówki, jak i zamrażarki.

1. Za pomocagwretaka plaskiego zdejmijPokrywy wkretow.

2. Po zdjeciu uchwytu zafton otworyPokrywami wkrétow.

3. Za pomocza wkreta krzyzakowego wykre c wkrety i zdejmij uchwyt.

UWAGA

Wkrećtow tych naleź uzyć do zamocowania uchwytu po przyciwnej stronie.

1. Przymocuj nowy uchwyt, wykonujac opisanewyzej kroki demontazu w odwrotnej kolejnosci.

Polski

Wymiana usczelki.

PRZESTROGA

Upewnij sie, ze uszczelka jest solidnie przymocowan. W przyciwnym razie zimne powietrze z lodówki moze wyciecka.

Zdejmowanie usczelki

Otworz drzwi zdejmij uzczelke.

Wymiana uszczelki

Przymocuj nowa uzczelkę do drzwi lodówki. Upewnij sie, ze pomiedzy nowa uzczelka a drzwami nie ma szczelin.

Wymiana szuflady

PRZESTROGA

Sprawdz,czyszuflada zostafa w trakcie montazu poprawnie wsunieta w prowadnice.

Wyjmowanie szuflady

Delikatie unies przod szuflady i wysun ja.

Ponownny montaž szuflad

Ponowy montaż szuflady wymaga wykonania instrukcji demontazu w odwrotnej kolejnosci.

Polski

Wymiana zawiasow

Aby wymienic zawiasy, w pierwszej kolejnosci musisz zdemontowac drzwi.

PRZESTROGA

• Demontujac drzwi, postepuj szccepholnie ostroznie z uwagi na cięzar drzwi.
• Przed wymiana zawiasow pofoz na podlodze miękka podkfadke, na przykjad karton, aby zapobiec zarysowaniom drzwi po ich potożeni.
• Poniewaz z zawiasami nalezy obchodzic sie ostroznie i do ich wymiany potrzebne są co najmiej dwie osoby, zalecamy wezwanie profesjonalnégo serwisu technicznégo.
  Wyjecie zawiasu bez przytrzymania drzwi要去 spowodowaic ich upadek i zranienie uzytkownika.
• Upewnij sie, ze sworzen jest solidnie zamocOWANY na zawiasie.
• Sprawdz,czy zawias jest pewnie przymocOWANY do obudowy.
• Sprawdź,czy złacza przewodów są prawnidłowo podłaczone.
  Uwazaj, aby nie uszkodzic przewodów podczas mocowania gorny ostony.

OSTRZEZENIE

• Aby przechylic lub potozyc lodowej na boku, potrzebne są co najmiej 2 osoby.
• Przedzmiana strony otwierania drzwinalezy odlaczyc przyzewod zasilajacy.

Wymagane narzédzia (brak w zestawie)

Wkretek krzyzakowy Wkretek plaski Klucz plaski 11 mm

Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz plaski 10 mm

Polski

Zmiana kierunku otwierania drzwi

UWAGA

W przypadku modelu wyposzazonego w uchwyty njpierw nalezy zmieiu ich połozenia. (Wiecej informacja)...maybe znalecz w czeci „Wymiana uchwytu (dotczy modeli z uchwytami prętowymi)".

1. Przy zamniptych drzwiarchodowki wykre wkrety mocujace gorna ostone (A) za pomocawkretaka krzyzacowego.

2. Delikatnie unies gorna osone (A) i pofoz ja na lodowce.

3. Zachowaj ostrożnosć przy unszeniu górnej osłony (A). Pod spodem znajduje sie przyzewód.

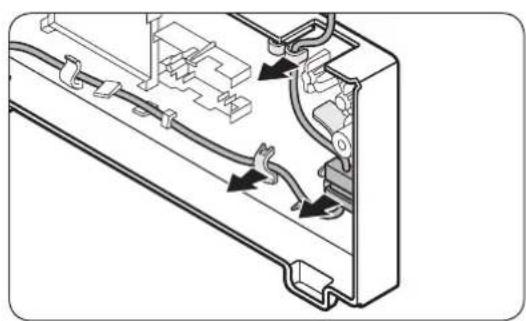

4. Wyjmij przywód i zlokce przywodu umieszczone w uchwycie pod gorny osfona.

-Ta czynnosc moze nie dotycznNiektorych modeli.

PRZESTROGA

Za złacza nie naleźcy ciąnac ze zbyt duźsią.

1. Odćacz zȩcze przyzewodu (A).

-Ta czynnosc moze nie dotyczne niektorych modeli.

Polski

1. Za pomocę klucza nasadowego (8 mm) wykreć wkrety mocujuce zawias górnny (A).

PRZESTROGA

Aby drzwi lodówki niespdymi przy demontazu wkrétow, mocno je przytrzymuj.

1. Otworz i unies drzwi lodówki, zeby je zdjac ze srodkowego zawiasu. Drzwi odstaw w bezpieczne.),

PRZESTROGA

Drzwi są czȩkie. Aby uniknac uszkodzenia drzwi lub obrażćciata, zachowaj ostrożnosć przy zdejmowaniu drzwi.

1. Otwórz drzwi zamrażarki i za pomocą kluczana nasadowego (8 mm) wykreć wkręty mocujuce zawías dolny (A).

Polski

1. Gdy drzwi zamrażarki opiera są na zawiasie dolnym (A), wysuwaj powoli zawias dolny (A) z uchwytu na spodzie lodówki. Po wysunięciu zawiasu dolnégo (A) z uchwytu zdemontuj zawias z drzwi zamrażarki i obniz drzwi zamrażarki, aby je zdjec z zawiasu srodkowej (B).

PRZESTROGA

Aby zapobiec spadnięciu drzwi zamrażarki, mocno je przytrzymuj do czasu ich bezpiecznégo demontazu z zawiasu srodkowej (B).

1. Za pomocag wkrétaka krzyżakowej i klucza nasadowego (10 mm) wykreć wkréty mocujuce zawias srodkowy (A).
2. Zamocuj ponownie, wykonujac instrukcje demontazu w odwrotnej kolejnosci po wymianie zawiasow gornyego, srodkowego i (lub) dolneo.

PRZESTROGA

• Sprawódź,czy zȩcza przyzwodów są prawnidzwowo podłaczone.
  Uwazaj, aby nie uszkodzić przywodów podczas mocowania górnej osłony.

Polski
