RB38T674CSA - замрзнувач SAMSUNG - Бесплатен кориснички прирачник

Вид на производ	Комбиниран ладилник-замрзнувач
Бренд	Samsung
Модел	RB38T674CSA
Вкупна нето зафатнина	392 L (проценето)
Зафатнина на ладилник	272 L (проценето)
Зафатнина на замрзнувач	120 L (проценето)
Димензии (Ш x В x Д)	83.5 x 178.0 x 73.6 cm (проценето)
Нето тежина	100 kg (проценето)
Напојување	220-240 V, 50 Hz
Енергетска класа	A++
Годишна потрошувачка	300 kWh (проценето)
Систем за ладење	No Frost (вентилиран студ)
Осветлување	LED
Прикажувач	Електронски со дигитален екран
Специјални функции	Аларм за отворена врата, заклучување за деца (проценето)
Одржување	Внатрешно чистење со млака вода и благ сапун
Безбедност	Аларм за отворена врата, заклучување за деца (проценето)
Делови што може да ги замени корисникот	Рачки, заптивки, фиоки, шарки
Поправливост	Се препорачува поправка од професионалец за шарки
Општи информации	Упатството е достапно на повеќе јазици (FR, EN, ES, итн.)

Frequently Asked Questions - RB38T674CSA SAMSUNG

Како да ја заменам рачката на вратата на мојот Samsung RB38T674CSA ладилник?

За да ја замените рачката, употребете рамен шрафцигер за да ги извадите капачите на завртките, а потоа крстен шрафцигер за да ги одвртите завртките. Отстранете ја рачката и поставете ја новата следејќи ја обратната постапка. Погрижете се да не ја изгребите вратата. Рачките се заменливи од корисникот.

Како да го отстранам и заменам заптивката на вратата?

Отворете ја вратата и отстранете ја истрошената заптивка. Прицврстете нова заптивка, осигурувајќи се дека нема празнина помеѓу заптивката и вратата. Лошо поставената заптивка може да пропушта ладен воздух.

Како да го демонтирам фиоката на замрзнувачот?

Нежно подигнете го предниот дел на фиоката и повлечете ја за да ја извадите. За повторно инсталирање, следете ја обратната постапка, осигурувајќи се дека фиоката е правилно вметната во шината.

Како да заменам шарка на вратата?

Замената на шарките бара отстранување на вратите. Се препорачува да повикате најмалку две лица. Исклучете го напојувањето пред да започнете. Користете соодветни алати (шрафцигери, клучни клучеви) и следете ги чекорите за демонтажа во упатството. Бидете внимателни бидејќи вратите се тешки.

Како да го превртам насоката на отворање на вратата?

Превртувањето на вратата бара демонтирање на шарките и нивно преместување на другата страна. Следете ја деталната постапка во упатството, почнувајќи со отстранување на горниот капак и конекторите. Користете ги наведените алати (крстен шрафцигер, клучен клуч од 8 мм итн.). Погрижете се конекторите да бидат правилно приклучени по повторното склопување.

Кои алати се потребни за замена на деловите?

Потребните алати (не се вклучени) се крстен шрафцигер, рамен шрафцигер, клуч од 11 мм, клучен клуч од 10 мм, клучен клуч од 8 мм и клуч од 10 мм.

Кои резервни делови може да ги замени корисникот?

Деловите што може да ги замени корисникот се рачките (за некои модели), заптивките, фиоките и шарките. За шарките е потребна голема претпазливост.

Што да направам ако вратата не се затвора правилно?

Проверете дали заптивката е правилно прицврстена и дали нема празнина. Ако заптивката е истрошена, заменете ја. Погрижете се вратата да е правилно порамнета и шарките да не се олабавени.

Како да го исчистам внатрешноста на ладилникот?

Исчистете ја внатрешноста со млака вода и благ сапун. Избегнувајте абразивни производи. Исушете темелно пред да ги вратите намирниците.

Каде да го најдам бројот на моделот за да нарачам резервни делови?

Кодот на моделот е прикажан на надворешната страна на производот и на етикетата со бар-код сместена долу лево на производот. Посетете ја веб-страницата за купување делови (samsung.com) и внесете го овој код за да ги проверите достапните делови.

КОРИСНИЧКИ ПРИРАЧНИК RB38T674CSA SAMSUNG

1. Vous pouvez trouver ou acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.
3. Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres située en bas à gauche du produit.
4. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.
5. Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

Remarque

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

Attention

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié. Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte. Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

L'apparence réelle et les pièces fournies avec le réfrigerateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint 03 Tiroir 04 Poignées (modèles applicables uniquement) 05 Charnière centrale 06 Étiquette du code à barres 07 Charnière inférieure

Remplacement de la poignée

Le nom du modèle se présente comme suit: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Ce qui remplace l'astérisque peut varier en fonction du modèle.

Les astérisques dans le code du modèle indiquent une variante du modèle et peuvent remplacer (0 à 9) ou (A à Z) dans le code du modèle.

Attention

Lorsque vous remplacez la poignée de la porte, veillez à ne pas érafler la partie avant de la porte. - Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte. - Serrez fermement les vis lors du montage de la poignée. - Vérifiez que la poignée est correctement fixée avant d'utiliser le produit.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate

Remarque

Cette procédure s'applique à la fois aux compartiments du réfrigérateur et du congélateur.

1. Utilisez un tournevis à tête plate pour retirer les cache-vis.

Après avoir détaché la poignée, remettez en place les cache-vis sur les trous de vis.

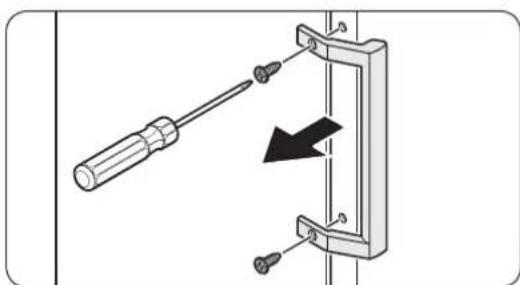

1. Utilisez un tournevis cruciforme pour dévisser les vis et détacher la poignée.

Remarque

Utilisez ces vis pour fixer la poignée sur le côté opposé.

1. Pour remonter la nouvelle poignée, suivez la procédure dans le sens inverse.

Attention

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigerateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Attention

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait du tiroir

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

Attention

Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes. - Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait. - Etant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel. Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures. - Vérifiez que l'arbre est correctement serré sur la charnière. - Vérifiez que la charnière est correctement fixée à la caisse. Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

Avertissement

L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum. - Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Remarque

Pour les modèles à poignées, commencez par inverser les poignées. (Pour en savoir plus, reportez-vous à la section "Remplacement de la poignée (pour les modèles équipés de poignées barres)".)

1. Après avoir fermé la porte du réfrigérateur, utilisez un tournevis cruciforme pour retirer les vis fixant le cache supérieur (A).
2. Soulevez doucement le cache supérieur (A) et posez-le sur le réfrigérateur.
3. Soyez prudent lorsque vous soulevez le cache supérieur (A). Un câble connecté se trouve juste en dessous.

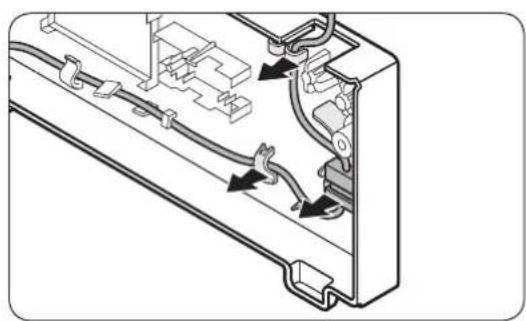

4. Retirez le câble et le connecteur de câble sur le support situé en dessous du cache supérieur.
5. Il est possible que cette étape ne s'applique pas à certains modèles.

Attention

Ne tirez pas trop fort sur les connecteurs.

1. Débranchez le connecteur de câble (A).
2. Il est possible que cette étape ne s'applique pas à certains modèles.

1. Utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière supérieure (A).

Attention

Afin d'éviter que la porte du réfrigérateur ne tombe, assurez-vous de la tenir fermement lors du retrait des vis.

1. Ouvrez la porte du réfrigérateur et soulevez-la pour la retirer de la charnière centrale. Conservez la porte en lieu sûr.

Attention

La porte est lourde. Afin d'éviter tout dommage ou blessures, faites preuve de prudence lors du retrait de la porte.

1. Ouvrez la porte du congélateur et utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière inférieure (A).

1. Alors que la porte du congélateur repose sur la charnière inférieure (A), tirez lentement la charnière inférieure (A) pour la retirer du support situé dans la partie inférieure du réfrigerateur. Une fois la charnière inférieure (A) retirée du support, retirez-la de la porte du congélateur, puis tirez la porte du congélateur vers le bas pour la retirer de la charnière centrale (B).

Attention

Afin d'éviter que la porte du congélateur ne tombe, assurez-vous de la tenir fermement jusqu'à son retrait de la charnière centrale (B).

1. Utilisez un tournevis cruciforme et une clé à douille (10 mm) pour dévisser les vis permettant de fixer la charnière centrale (A).
2. Remontez en suivant la procédure de démontage dans le sens inverse après avoir remplacé les charnières supérieure, centrale et inférieure.

Attention

Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
