RB38T674CSA - Pakastin SAMSUNG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Yhdistelmä jääkaappi-pakastin
Merkki	Samsung
Malli	RB38T674CSA
Kokonais nettotilavuus	392 L (arvioitu)
Jääkaapin tilavuus	272 L (arvioitu)
Pakastimen tilavuus	120 L (arvioitu)
Mitat (L x K x S)	83.5 x 178.0 x 73.6 cm (arvioitu)
Nettopaino	100 kg (arvioitu)
Virtalähde	220-240 V, 50 Hz
Energialuokka	A++
Vuosikulutus	300 kWh (arvioitu)
Jäähdytysjärjestelmä	No Frost (tuuletettu kylmä)
Valaistus	LED
Näyttö	Elektroninen digitaalinäyttö
Erikoistoiminnot	Avon oven hälytys, lapsilukko (arvioitu)
Huolto	Sisätilan puhdistus lämpimällä vedellä ja miedolla saippualla
Turvallisuus	Avon oven hälytys, lapsilukko (arvioitu)
Käyttäjän vaihdettavissa olevat varaosat	Kahvat, tiivisteet, laatikot, saranat
Korjattavuus	Ammattilaisen suorittama korjaus suositeltava saranoille
Yleiset tiedot	Käyttöohje saatavilla useilla kielillä (FR, EN, ES jne.)

Usein kysytyt kysymykset - RB38T674CSA SAMSUNG

Kuinka vaihdan Samsung RB38T674CSA -jääkaappini ovenkahvan?

Vaihda kahva irrottamalla ruuvinsuojat litteällä ruuvitaltalla ja ruuvit ristipääruuvitaltalla. Irrota vanha kahva ja asenna uusi noudattaen päinvastaista menettelyä. Varo naarmuttamasta ovea. Kahvat ovat käyttäjän vaihdettavissa.

Kuinka irrotan ja vaihdan oven tiivisteen?

Avaa ovi ja irrota kulunut tiiviste. Kiinnitä uusi tiiviste varmistaen, ettei tiivisteen ja oven väliin jää rakoa. Huonosti kiinnitetty tiiviste voi päästää kylmää ilmaa karkuun.

Kuinka irrotan pakastimen laatikon?

Nosta laatikon etuosaa varovasti ja liu'uta se ulos. Asenna takaisin noudattamalla päinvastaista menettelyä varmistaen, että laatikko on kunnolla kiskolla.

Kuinka vaihdan oven saranan?

Saranoiden vaihto edellyttää ovien irrottamista. Suositeltavaa on pyytää vähintään kahden henkilön apua. Irrota virtajohto ennen aloitusta. Käytä asianmukaisia työkaluja (ruuvitaltat, hylsyavaimet) ja noudata käyttöohjeen purkuvaiheita. Ole varovainen, sillä ovet ovat raskaita.

Kuinka käännän oven avautumissuunnan?

Oven kääntö edellyttää saranoiden irrottamista ja siirtämistä toiselle puolelle. Noudata käyttöohjeen yksityiskohtaisia ohjeita aloittamalla yläsuojuksen ja liittimien irrottamisella. Käytä lueteltuja työkaluja (ristipääruuvitaltta, 8 mm hylsyavain jne.). Varmista, että liittimet on kytketty oikein uudelleen kokoamisen jälkeen.

Mitä työkaluja tarvitaan osien vaihtamiseen?

Tarvittavat työkalut (eivät sisälly toimitukseen) ovat ristipääruuvitaltta, litteäpääruuvitaltta, 11 mm kiintoavain, 10 mm hylsyavain, 8 mm hylsyavain ja 10 mm kiintoavain.

Mitkä varaosat ovat käyttäjän vaihdettavissa?

Käyttäjän vaihdettavissa olevat osat ovat kahvat (tietyissä malleissa), tiivisteet, laatikot ja saranat. Saranoiden kohdalla on noudatettava äärimmäistä varovaisuutta.

Mitä tehdä, jos ovi ei sulkeudu kunnolla?

Tarkista, että tiiviste on kunnolla kiinni eikä siinä ole rakoa. Jos tiiviste on kulunut, vaihda se. Varmista, että ovi on kohdistettu oikein ja että saranat eivät ole löystyneet.

Kuinka puhdistan jääkaapin sisätilan?

Puhdista sisätila lämpimällä vedellä ja miedolla saippualla. Vältä hankaavia puhdistusaineita. Kuivaa huolellisesti ennen ruokien takaisin laittamista.

Mistä löydän mallinumeron tilatakseni varaosia?

Mallikoodi on tuotteen ulkosivulla ja viivakooditarrala tuotteen alavasemmalla puolella. Käy varaosien ostosivustolla (samsung.com) ja syötä koodi tarkistaaksesi saatavilla olevat osat.

KÄYTTÖOHJE RB38T674CSA SAMSUNG

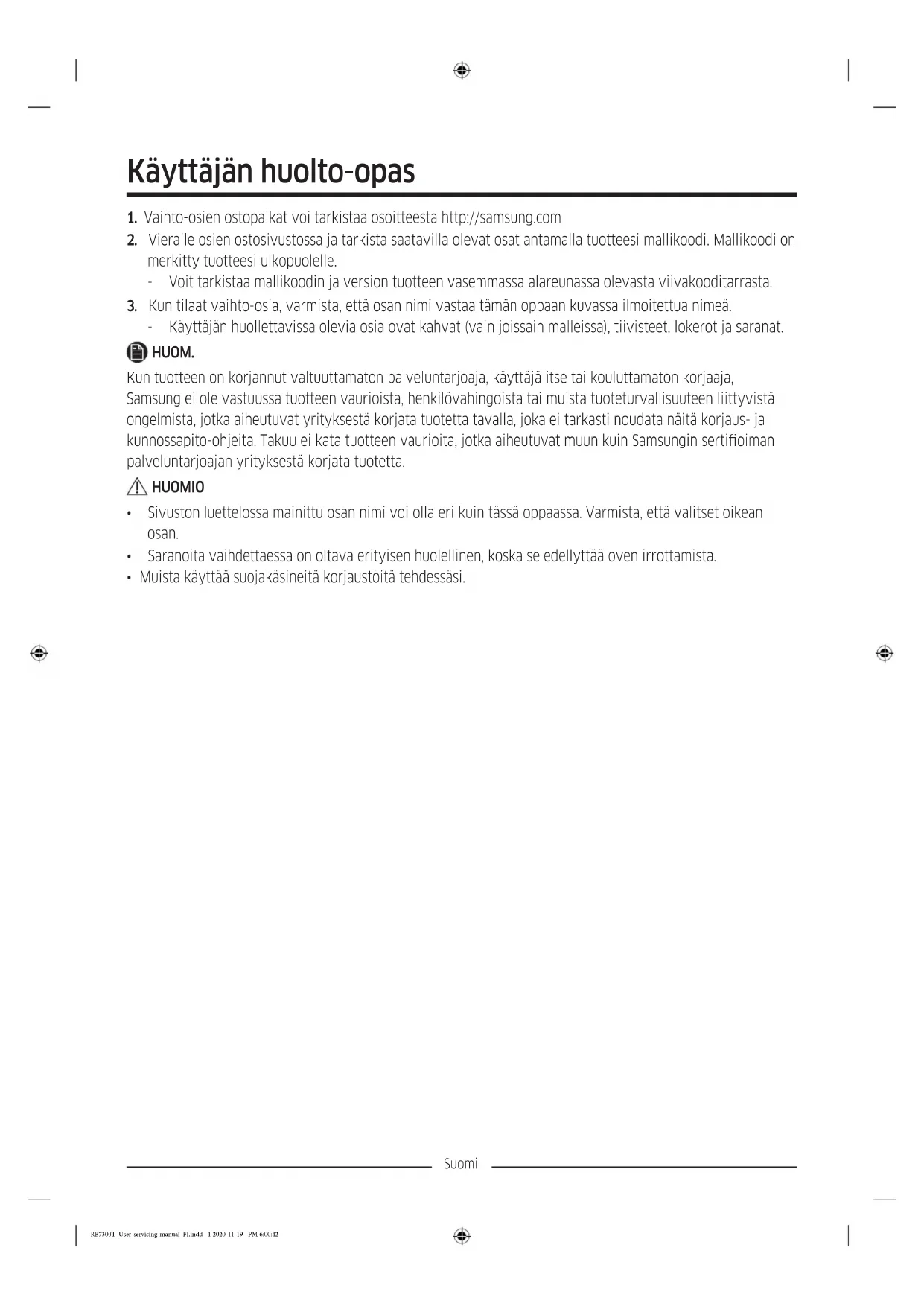

Käyttajan huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com
2. Vieraile osien OSTOSIVUSTossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.

Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

1. Kun tilaat vaihto-osia, varmista, etta osan nimi vastaa taman oppaan kuvassa ilmoitettua ninea.
2. Kayttajn houlettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, kayttaja itse tai kouluttamaton korjaaja,

Samsung ei ole vastuussa tuotteen vauroiista, henkilovahingoista tai muista tuoteturvallisuuteen liittyvista ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata naitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vauroiita, jotka aiheutuvat muun kuin Samsungin sertifoiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tassoppaassa. Varmista, etta valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttä oven irrottamista.
• Muista käyttaa suojakaseitei korjaustoit tehdessasi.

Suomi

Jäkaapin mukana toimitetut osat saattavat mallista tai käytömaasta riippuen olla erilaisia kuin kuvassa.

01 Ylasarana 02 Tiiviste
03 Lokero 04 Kahvat (vain soveltuvissa malleissa)
05 Keskisarana 06 Viivakooditarra
07 Alasarana

Suomi

Kahvan vaihto

Mallinimi on seuraavaa muotoa: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Asteriskien tilalla olevat merkit vaihtelevat malleittain.

Mallikoodin asteriskien tilalla voi olla numeroita (0-9) tai kirjaimia (A-Z), ja ne ilmoittavat tarkan mallin.

HUOMIO

Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.
Paina kahvat tiiviisti kiinni tukiinsa. Varmista, etta tukien ja oven vallin ei jaa rakoa.
Kiristara ruuvit tiukasti, kun kiinnitat kahvaa.
Varmista kahvan tiukkuus, ennen kuin kaytat tuotetta.

Tarvittavat tyokalut (eivat sisally toimitukseen)

Ristipääruuvimeisseli Litteäpäinen

ruuvimeisseli

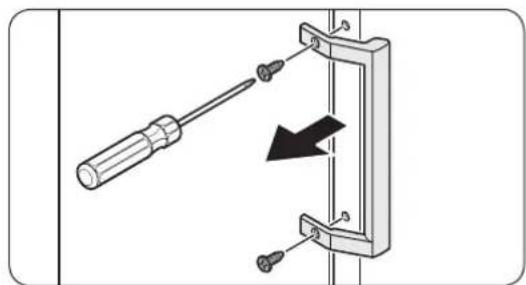

Kahvojen irrottaminen

HUOM.

Ohjeet koskevat sekä jäkaappi-etta pakastinpuolta.

1. Irrota ruuvien suojukset litteapaisella ruuvimeisselillä.

Kun kahva on irrotettu, kiinnita ruuvien suojukset takaisin paikoilleen ruuvinkoloihin.

1. Irrota ruuvit ristipääruuvimeisselillä ja irrotakahva.

HUOM.

Kiinnitā kahva ruuvien avulla vastakkaiselle puolle.

1. Asenna uusi kahva noudattamalla irrotusohjeita painvastaisessa jarjestyksessa.

Suomi

Tivisteen vaihto

HUOMIO

Kiinnita tiiviste tiukasti. Muuten jaakaapin kylma ilma voi vuotaa.

Tivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

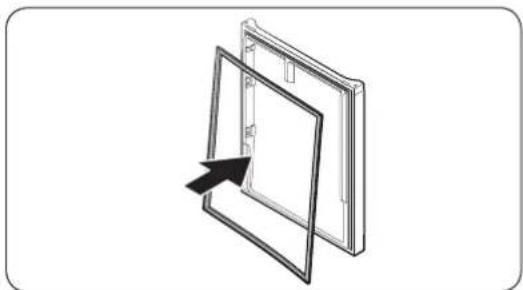

Tivisteen asettaminen paikalleen

Kiinnita uusi tiiviste jaakaapin oveen. Varmista, etta uuden tiivisteen ja oven valiin ei jaa rakoa.

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

Lokeron poistaminen

Nosta lokeron etuosa varovasti ja liu'uta se ulos.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet painvastaisessa järjestyksessä.

Suomi

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrotaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattiale pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattiale.
• Saranoita on käsitetäva varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
• Varmista, etta tappi on kiristetty saranaan tiukasti.
• Tarkista, etta sarana on tiukasti kiinni kaapissa.
• Varmista, etta johtoliittimet on liitetty oikein.
• Varo vauroittamasta johtoja, kun kiinnitat ylasuojusta.

VAROITUS

• Jäkaapin kallistaminen/asettaminen vaatii vahintaan 2 henkiloä.
• Irrota virtajoho ennen katisyyden vaihtamista.

Tarvittavat tyokalut (eivat sisally toimitukseen)

Ristipäruvimeisseli Litteapainen ruvimeisseli 11 mm ruviavain

10 mm hylsyavain 8 mm hylsyavain 10 mm ruviavain

Suomi

Oven katisyyden vaihtaminen

HUOM.

Malleissa, joissa on kahvat, vaihda kahvan puoli ensin. (Saat lisatietoja osiosta Kahvan vaihto (tankokahvalla varustetut mallit.)

1. Jaakaapin oven ollessa suljettuna irrota ylasuojuksen (A) kiinnitysruuvi ristipaaruvvitaltalla.

2. Nosta ylasuojus (A) varovasti pois ja aseta se jäkaapin paalle.

3. Ole varovainen, kunnosti ylasuojsta (A). Sen alle on kytketty johto.

4. Irrota ylasuojuksen alle pidikkeeseen sijoitettu johto ja johdinliitin.

Tāmā vaihe ei ehkā koske joitakin malleja.

HUOMIO

Alā vedā liittimiā liian kovaa.

1. Irrota johtoliitin (A).

Tāmā vaihe ei ehkā koske joitakin malleja.

Suomi

1. Kayta ylasaranan (A) kiinnityrsruvien irrottamiseen hylsyavainta (8 mm).

HUOMIO

Pida jaakaapin ovesta kunnolla kiinni ruuveja irrotaessasi, jotta ovi ei putoaisi.

1. Avaa jaakaapin ovi ja nosta sitten ovea irrottaaksesi sen keskisaranasta. Pida ovi tallessa.

HUOMIO

Ovi on painava. Ole varovainen ovea poistettaessa vaurioiden ja vammojen valttamiseksi.

1. Avaa pakastimen ovi ja irrota sitten alasaranan (A) kiinnitysruuvit hylsyavaimella (8mm)

Suomi

1. Pakastimen oven levatessaalasaranan (A) varassa veda hitaasti alasaranaa (A) irrottaaksesi sen jaakaapin alaosan pidikkeest. Kun alasarana (A) on irrotettu pidikkeest, irrota se pakastimen ovesta ja veda pakastimen ovea alaspain irrottaaksesi sen keskisaranasta (B).

HUOMIO

Pida pakastimen ovesta tiukasti kiinni irrotaessisi keskisaranaa (B), jotta se ei putoa.

1. Kaytä keskisaranan (A) kiinnitysruuvien irrottamiseen ristipäruuvitaltaa ja hylsyavainta (10 mm).
2. Kun olet vaihtanut yla-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta painvastaisessa järjestyksessä.

HUOMIO

• Varmista, etta johtolittimet on liitetty oikein.
• Varo vauroittamasta johtoja, kun kiinnitat ylasuojusta.

Suomi

Surubelnitä Phillips Surubelnitä cu cap plat

1. OTbopete ja BpataHa φpuxknepeoT, a noToa KpeHete ja 3a da ja n3BaInTe OD cpeHata Wapka. YybajTe ja BpataHa 6e36eHNO MecTo.

BHIMAHHE

BpataeTeuKa.3a da cnpeynte OwTeYBaHe nn nobpeDa,6nDEte BHNMaTeHn npn BaJeHe Ha BpataTa.

1. OTbOpTe ja BpaTata od naHnHKOT n noToa KopncTeTe Kny 3a StKepeot (8 mm) 3a da n H3BaJnte 3aBPTKITE To ja 3aterHybaat Donnata wapka (A).

MaKeDoHcKn

1. Co Bpata OJ NaDnHKnOT NOCTaBeHa Ha DOHaTa 3a da ja n3BaNITE OJ DpXaHT Ho DOnHOT DeI OJ 0TOM DOHaTAt 3A ce n3BaIN OJ DpXaHT, n3BaTe ja OJ BpATA Ha NaDnHKnOT I NOToa NOBHeTe ja BpATA OJ NaDnHKnOT HADONY 3a da ja n3BneHETe OD CpeHATA 3A

BHIMAHHE

3a da cnpeuTe nafahe Ha BpTaTAto nnHnKOT, 6nDEte CnpyHn DeKa ja dpKnte UBPcTn DoKeHa ce n3BaDn 6e36eNo oD cpeHata wapka (B).

1. KopncTeKeTach Kny3a WTekepot (10 mm) 3a da IIN 3BaNTe 3aBPTKIne wTo ja 3aTeHbAaT cpeHaTa WaPka (A).
2. CoCTaBete NOBTOPO BO O6paTeH peOcIeD OTKaKo CTe IIN3BaIIne TOpHaTc, CpeHata N/INn DOnHata Wapka.

BHIMAHHE

• Побере Te Ддп КавелсКТe рпклуоци ce noBp3aHn npabuHNo.
  BHHMabajte da He ng OHTeTne Xmnte Kora Ke ro 3aterHybATE rOpHnOT kanak

MaKeJOnHcN

Arge tommake uhendusi liiga kovasti.
