Tipo de producto	Refrigerador-congelador combinado
Marca	Samsung
Modelo	RB38T674CSA
Capacidad total neta	392 L (estimado)
Capacidad del refrigerador	272 L (estimado)
Capacidad del congelador	120 L (estimado)
Dimensiones (An x Al x Pr)	83.5 x 178.0 x 73.6 cm (estimado)
Peso neto	100 kg (estimado)
Alimentación	220-240 V, 50 Hz
Clase energética	A++
Consumo anual	300 kWh (estimado)
Sistema de refrigeración	No Frost (frío ventilado)
Iluminación	LED
Pantalla	Electrónica con pantalla digital
Funciones especiales	Alarma de puerta abierta, bloqueo infantil (estimado)
Mantenimiento	Limpieza interior con agua tibia y jabón suave
Seguridad	Alarma de puerta abierta, bloqueo infantil (estimado)
Piezas de repuesto reemplazables por el usuario	Manijas, juntas, cajones, bisagras
Reparabilidad	Reparación por profesional recomendada para las bisagras
Información general	Manual disponible en varios idiomas (FR, EN, ES, etc.)

Preguntas frecuentes - RB38T674CSA SAMSUNG

¿Cómo reemplazar la manija de la puerta de mi refrigerador Samsung RB38T674CSA?

Para reemplazar la manija, use un destornillador de punta plana para retirar las cubiertas de los tornillos, luego un destornillador de cruz para desatornillar los tornillos. Retire la manija e instale la nueva siguiendo el procedimiento inverso. Asegúrese de no rayar la puerta. Las manijas son reemplazables por el usuario.

¿Cómo retirar y reemplazar la junta de la puerta?

Abra la puerta y retire la junta desgastada. Fije una junta nueva asegurándose de que no haya espacio entre la junta y la puerta. Una junta mal fijada puede dejar escapar aire frío.

¿Cómo desmontar el cajón del congelador?

Levante suavemente la parte delantera del cajón y deslícelo para retirarlo. Para reinstalarlo, siga el procedimiento inverso asegurándose de que el cajón esté bien insertado en el riel.

¿Cómo reemplazar una bisagra de puerta?

El reemplazo de las bisagras requiere la extracción de las puertas. Se recomienda llamar al menos a dos personas. Desconecte la alimentación antes de comenzar. Use las herramientas adecuadas (destornilladores, llaves de vaso) y siga los pasos de desmontaje en el manual. Tenga cuidado ya que las puertas son pesadas.

¿Cómo invertir el sentido de apertura de la puerta?

La inversión de la puerta requiere desmontar las bisagras y reposicionarlas al otro lado. Siga el procedimiento detallado en el manual comenzando por retirar la cubierta superior y los conectores. Use las herramientas listadas (destornillador de cruz, llave de vaso de 8 mm, etc.). Asegúrese de que los conectores estén correctamente enchufados después del montaje.

¿Qué herramientas son necesarias para reemplazar las piezas?

Las herramientas requeridas (no incluidas) son un destornillador de cruz, un destornillador de punta plana, una llave de 11 mm, una llave de vaso de 10 mm, una llave de vaso de 8 mm y una llave de 10 mm.

¿Qué piezas de repuesto son reemplazables por el usuario?

Las piezas reemplazables por el usuario son las manijas (para algunos modelos), las juntas, los cajones y las bisagras. Para las bisagras, se requiere extrema precaución.

¿Qué hacer si la puerta no cierra correctamente?

Verifique que la junta esté correctamente fijada y que no haya espacio. Si la junta está desgastada, reemplácela. Asegúrese de que la puerta esté bien alineada y que las bisagras no estén flojas.

¿Cómo limpiar el interior del refrigerador?

Limpie el interior con agua tibia y un jabón suave. Evite productos abrasivos. Seque cuidadosamente antes de volver a colocar los alimentos.

¿Dónde encontrar el número de modelo para pedir piezas de repuesto?

El código del modelo se muestra en el costado exterior del producto y en la etiqueta del código de barras ubicada en la parte inferior izquierda del producto. Visite el sitio de compra de piezas (samsung.com) e ingrese este código para verificar las piezas disponibles.

MANUAL DE USUARIO RB38T674CSA SAMSUNG

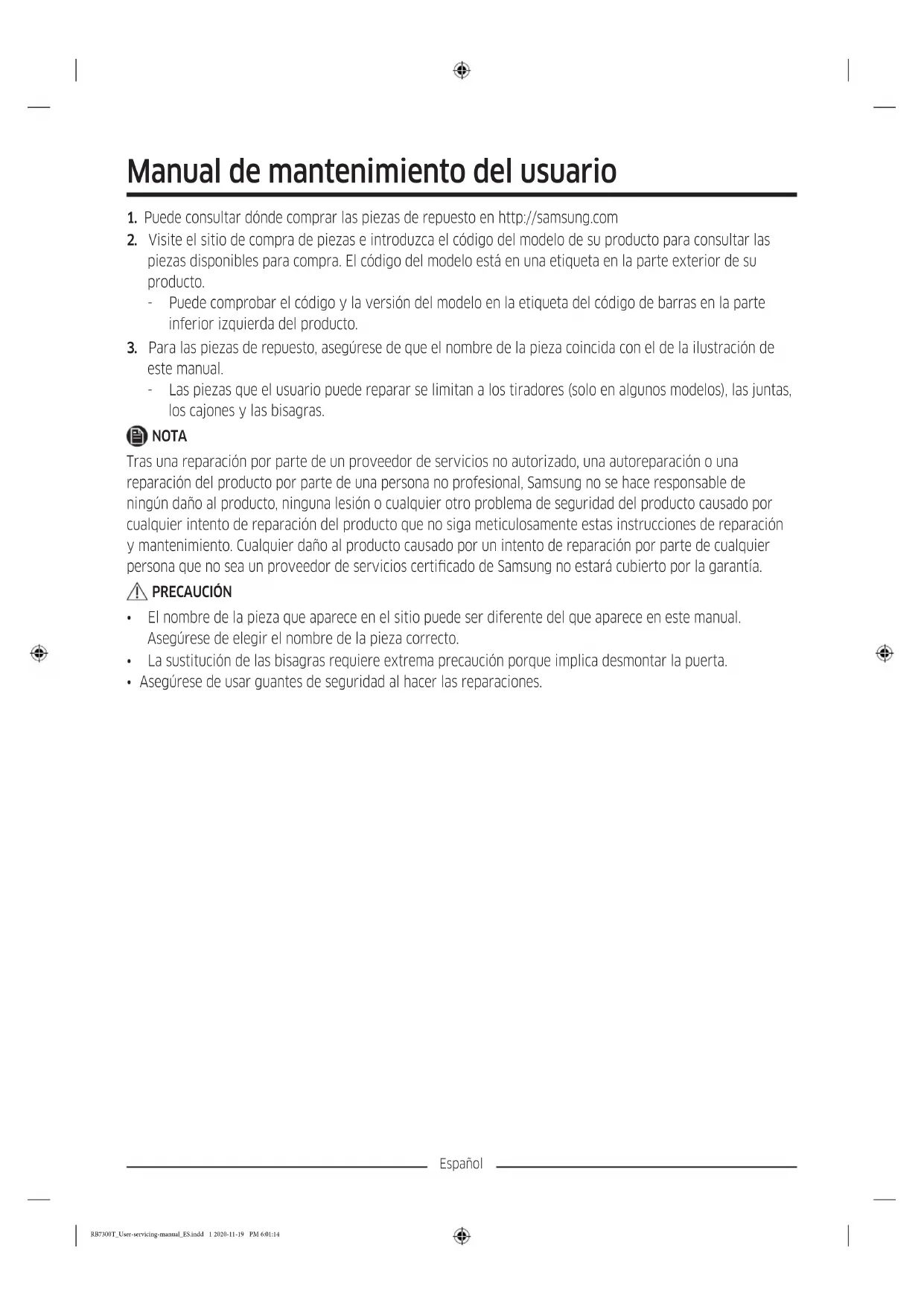

Manual de mantenimiento del usuario

1. Puede consultar sobre comprar las piezas de repuesto en http://samsung.com

2. Visite el situ de compra de piezas e introduzca el número del modelo de su producto para consultar las piezas disponibles para compra. El número del modelos está en una etiqueta en la parte exterior de su producto.

3. Puede probar el número y la version del modelo en la etiqueta del número de barras en la parte inferior izquierda del producto.

4. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
   Las piezas que el usuario可以选择 reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizo, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún dano al producto, ninguna lesión o可疑 other problema de seguridad del producto causado por可疑 intento de reparación del producto que no siga méticulosamente estas instrucciones de reparación y mantenimiento. Cualquier dano al producto causado por un intento de reparación por parte de可疑 persona que no sea un proveedor de servicios certificado de Samsung no está cubierto por la garantía.

PRECAUCION

• El nombre de la pieza que aparece en el situo pueda serdifferente del que aparece en este manual. Asegürese de elegir el nombre de la pieza correcto.
• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegürese de usar quantes de seguridad al hacer las reparaciones.

Espanol

LaImagenreal ylaspiezasproporcionadasconelfrigorificopuedevariarenfunciondelmodelo y delpais.

01 Bisagra superior 02 Junta
03 Cajon 04 Tiradores (solo modelos aplicables)
05 Bisagra central 06 Etiqueta de documento de barras
07 Bisagra inferior

Espanol

Sustitución del tirador

El nombre del modelo presenta el作為 aspecto: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Lo que sustituya a los asteriscos puede serdifferente dependiendo delmodelo.

Los asteriscos en el número del modelo indican una variante de este y pueda sostituir (0-9) o (A-Z) en el número del modelos.

PRECAUCION

• Al sustituir el tirador de la puerta,onga cuidado de no rayar la parte frontal de la puerta.
  Presione firmamente los tiradores en los soportes. Asegürese de que no hay holguras entre los soportes y la puerta.
• Apriete bien los tornillos al fjar el tirador.
• Compruebe que el tirador estáfirmamente sujeto antes de usar el producto.

Herramientos necessities (no suministradas)

Destornillador Phillips Destornillador de punta plana

Desmontaje de los tiradores

NOTA

1. Utilice un destornillador de punta plana para quitar las tapas de los tornillos.
2. Después de retirar el tirador, coloque las tapas de los tornillos de nuevo en sus orificios.
3. Utilice un destornillador Phillips para guitar los tornillos y desmontar el tirador.

NOTA

Use these tornillos para aplar el tirador en el lado opuesto.
3. Monte el nuevo tirador en elorden inverso al de desmontaje.

Espanol

Sustitución de la junta

PRECAUCION

Asegúrese de que la junta queda firmamente colocada. De lo contrario, el aire frío del frigorífico puedafiltrarse.

Retirar la junta

Abra la puerta y retire la junta de la puerta.

Sustituir la junta

Ponga una juntaresha en la puerta del frigorifico. Asegúrese de que no hay holguras entre laresha junta yla puerta.

Sustitución del cajón

PRECAUCION

Compruebe que el cajon queda insertado correctamente en el riel durante el montaje.

Retirar el cajon

Levante suavamente la parte frontal del cajón y deslicelo hacía afuera.

Volver a colocar los cajones

La colocacion de los cajones sigue elorden inverso al de sus respectivos pasos de extracion.

Espanol

Sustitución de la bisagra

Para sustituir las bisagras deben quitar primero las puertas.

PRECAUCION

• Al retiring las puertas, teng a mucha precauion porque son pesadas.
• Antes de sustituir las bisagras,pong a un elemento blando, como un carton, en el suelo para evitar aranazos en la puerta cuando la pose.
• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al serviceo专业技术e professional.
• Si retina la bisagra sin sutar la puerta, esta能把 caer y causar lesiones.
• Asegürese de que el eje estáfirmamente sujeto a la bisagra.
• Compruebe que la bisagra estáfirmamente sujeta a la carcasa.
• Asegürese de que los conectores del cable estárnconectadoscorrectamente.
• Cuando retire la cubierta superior tengá cuidado de no danar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigorífico son necessarias como minimo 2 personas.
• Desenchufe el cable de alimentacion antes de invertir las puertas.

Herramientos necessities (no suministradas)

Destornillador Phillips Destornillador de punta plana Llave de 11 mm

Llave de tubo de 10 mm Llave de tubo de 8 mm Llave de 10 mm

Espanol

Inversión de la puerta

NOTA

Para los modelos con tiradores, invierta primero los tiradores. (Para Obtener más información, consulte la sección «Sustitución del tirador (para modelos con tiradores de barras)».)

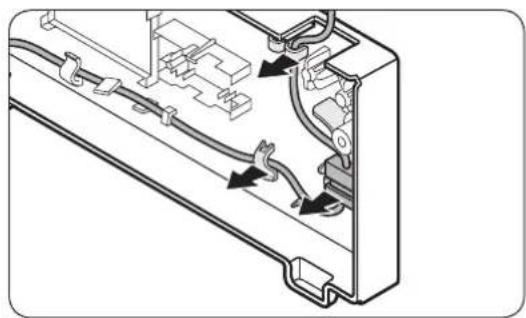

1. Con la puerta del frigorífico cerrada, utilise un destornillador Phillips para quitar los tornillos que sujetan la cubierta superior (A).

2. Con cuidado levante la cubierta superior (A) y colóquela sobre el frigorífico.

3. Tenga cuidado al levantar la cubierta superior (A). Hay un cable conectado por debajo de la misma.

4. Retire el cabe y el cable del conector que se encuentra por debajo de la cubierta superior.

5. Este paso puede que no se aplique a algunos modelos.

PRECAUCION

No tire de los conectores con demasiada fuerza.

1. Desconecte el conector de cables (A).

2. Este paso puede que no se aplique a algunos modelos.

Espanol

1. Utilice una llave tubo (8 mm) para retirar los tornillos que sujetan la bisagra superior (A).

PRECAUCION

Para impeder que la puerta del frigorífico se caiga, asegúrese de sujetarla bien cuando retire los tornillos.

1. Abra la puerta del frigorífico y después levante la puerta paraSeparateda de la bisagra central. Guarde la puerta en un lugar seguro.

PRECAUCION

La puerta peso mucho. Tenga cuidado cuando la retire para evaporar daños o lesiones.

1. Abra la puerta del congelador, despues utilise una llave tubo (8 mm) para retirar los tornillos que sujetan la bisagra inferior (A).

Espanol

1. Con la puerta del congelador apoyada sobre la bisagra inferior (A), tire lentamente de la bisagra inferior (A) para retirarla del soporte inferior del frigorífico. Una vez retirada la bisagra inferior (A) del soporte, retirela de la puerta del congelador, y después empujé la puerta del congelador hacía abajo para retirarla de la bisagra central (B).

PRECAUCION

Para impeder que la puerta del congelador se caiga, asegúrese de sujetarla bien hasta que está Completely分开 de la bisagra central (B).

1. Utilice un destornillador Phillips y una llave tubo (10 mm) para retirar los tornillos que sujetan la bisagra central (A).

2. Vuelva a montar en elorden inverso al de desmontaje antes de sustituir la bisagra superior, central o inferior.

PRECAUCION

• Asegürese de que los conectores del cable están connectados correctamente.
• Cuando fije la cubierta superior,onga cuidado de no danar los cables
