RB38T674CSA - Mraznička SAMSUNG - Bezplatný návod na obsluhu

Typ produktu	Kombinovaná chladnička s mrazničkou
Značka	Samsung
Model	RB38T674CSA
Celková čistá kapacita	392 L (odhad)
Kapacita chladničky	272 L (odhad)
Kapacita mrazničky	120 L (odhad)
Rozmery (Š x V x H)	83.5 x 178.0 x 73.6 cm (odhad)
Hmotnosť netto	100 kg (odhad)
Napájanie	220-240 V, 50 Hz
Energetická trieda	A++
Ročná spotreba	300 kWh (odhad)
Chladiaci systém	No Frost (ventilované chladenie)
Osvetlenie	LED
Displej	Elektronický s digitálnym displejom
Špeciálne funkcie	Otvorená dverová výstraha, detská poistka (odhad)
Údržba	Vnútorné čistenie teplou vodou a jemným mydlom
Bezpečnosť	Otvorená dverová výstraha, detská poistka (odhad)
Náhradné diely vymeniteľné používateľom	Rukoväte, tesnenia, zásuvky, pánty
Opraviteľnosť	Odporúča sa oprava profesionálom pre pánty
Všeobecné informácie	Návod k dispozícii vo viacerých jazykoch (FR, EN, ES, atď.)

Často kladené otázky - RB38T674CSA SAMSUNG

Ako vymeniť rukoväť dverí mojej chladničky Samsung RB38T674CSA?

Na výmenu rukoväte použite plochý skrutkovač na odstránenie krytiek skrutiek, potom krížový skrutkovač na odstránenie skrutiek. Odstráňte rukoväť a nainštalujte novú podľa opačného postupu. Dbajte na to, aby ste nepoškriabali dvere. Rukoväte sú vymeniteľné používateľom.

Ako odstrániť a vymeniť tesnenie dverí?

Otvorte dvere a odstráňte opotrebované tesnenie. Upevnite nové tesnenie a uistite sa, že medzi tesnením a dverami nie je žiadna medzera. Nesprávne upevnené tesnenie môže unikať studený vzduch.

Ako rozobrať zásuvku mrazničky?

Jemne nadvihnite prednú časť zásuvky a vysuňte ju. Pri opätovnej inštalácii postupujte opačne a uistite sa, že zásuvka je správne vložená do koľajnice.

Ako vymeniť pánty dverí?

Výmena pántov vyžaduje odstránenie dverí. Odporúča sa, aby to vykonávali aspoň dve osoby. Pred začatím odpojte napájanie. Použite vhodné nástroje (skrutkovač, nástrčné kľúče) a postupujte podľa krokov demontáže v návode. Buďte opatrní, pretože dvere sú ťažké.

Ako obrátiť smer otvárania dverí?

Obrátenie dverí vyžaduje demontáž pántov a ich premiestnenie na druhú stranu. Postupujte podľa podrobného postupu v návode, začnite odstránením horného krytu a konektorov. Použite uvedené nástroje (krížový skrutkovač, 8 mm nástrčný kľúč atď.). Po zložení sa uistite, že konektory sú správne pripojené.

Aké nástroje sú potrebné na výmenu dielov?

Požadované nástroje (nie sú súčasťou balenia) sú krížový skrutkovač, plochý skrutkovač, 11 mm kľúč, 10 mm nástrčný kľúč, 8 mm nástrčný kľúč a 10 mm kľúč.

Aké náhradné diely sú vymeniteľné používateľom?

Diely vymeniteľné používateľom sú rukoväte (pre niektoré modely), tesnenia, zásuvky a pánty. Pri pántoch je potrebná mimoriadna opatrnosť.

Čo robiť, ak dvere nezatvárajú správne?

Skontrolujte, či je tesnenie správne upevnené a či nie je medzera. Ak je tesnenie opotrebované, vymeňte ho. Uistite sa, že dvere sú správne zarovnané a pánty nie sú uvoľnené.

Ako čistiť vnútro chladničky?

Vyčistite vnútro teplou vodou a jemným mydlom. Vyhnite sa abrazívnym výrobkom. Pred vložením potravín dôkladne osušte.

Kde nájdem číslo modelu pre objednanie náhradných dielov?

Kód modelu je uvedený na vonkajšej strane výrobku a na štítku s čiarovým kódom vľavo dole na výrobku. Navštívte webovú stránku na nákup dielov (samsung.com) a zadajte tento kód pre overenie dostupných dielov.

NÁVOD NA OBSLUHU RB38T674CSA SAMSUNG

Potrebné náradi (neni v dodávce)

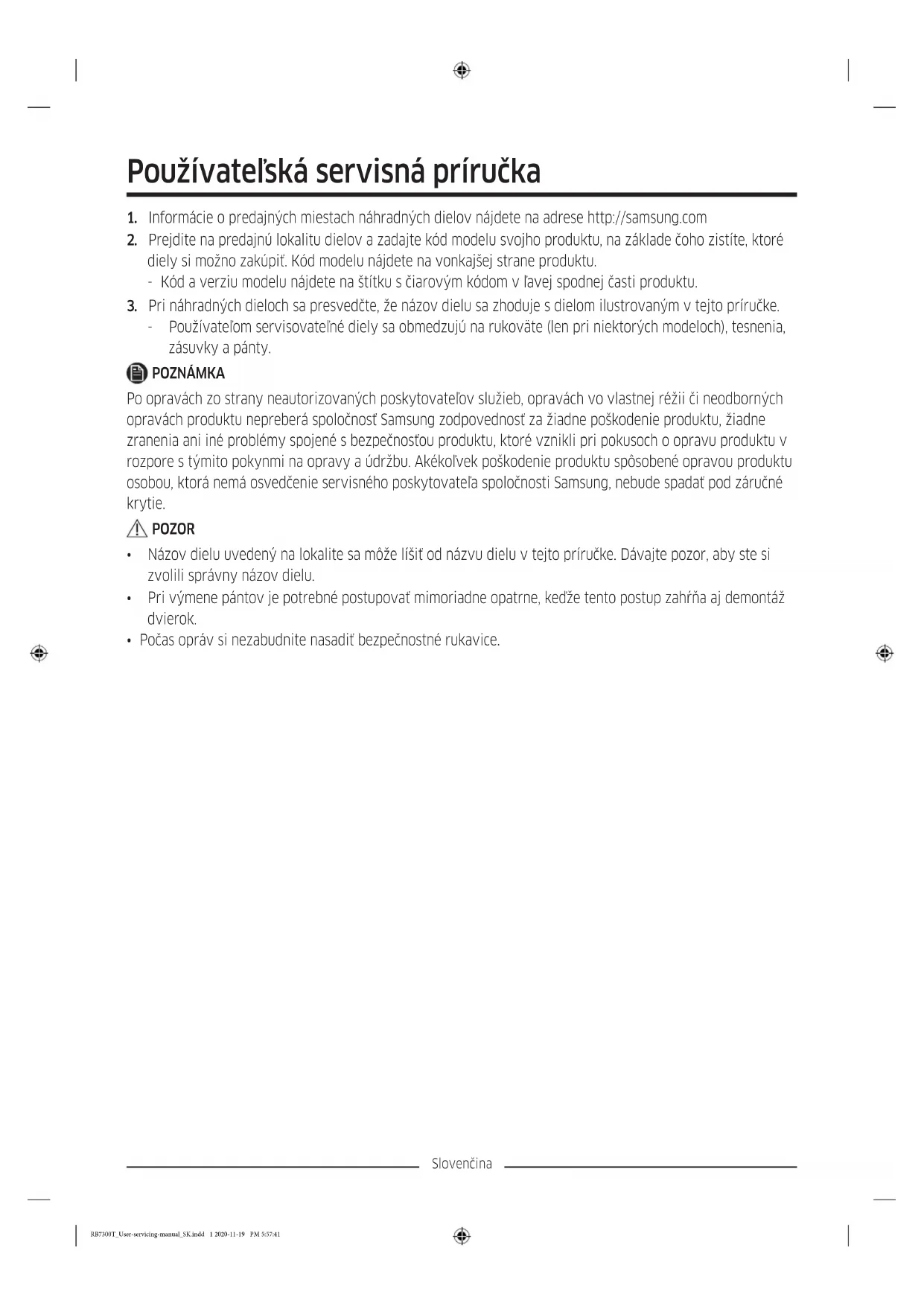

Používatelská servisné príručka

1. Informáce o predajnych miestach nahradnych dielov najdete na adrese http://samsung.com
2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe coho zistite, ktoré diely si možno zakúpit. Kód modelu najdete na vonkajsej strane produktu.
3. Kód a verziu modelu najdete na stitku s ciarovym kódom v lavej spodnej Časti produktu.
4. Pri nahradnych dieloch sa presvedcte, ze nazov dielu sa zhoduje s dielem ilustrovanym v tejto priucke.
5. Používatelom servisovatelné diely sa obmedzujú na rukovăte (len pri niedtorych modeloch), tesenia, zásuvky a pánty.

POZNÁMKA

• Názov dielu uvedeny na lokalite sa moze lišit od názvu dielu v tejto príručke. Davajte pozor, aby ste si zvolili správny názov dielu.
  Pri vymene pantov je potrebne postupovat mimoriadne opatrne, kadze tento postup zahrna aj demontaz dvierok.
  Pocas oprav si nezabudnite nasadit bezpečnostné rukavice.

01 Horny pant 02 Tesnenie
03 Zásuvka 04 Rúčy (iba príslušné modely)
05 Stredny pant 06 Šitok's Čiarovým kódom
07 Spodny pant

Slovenčina

Vymena rukovate

Názov modelu vyzerá takto: RB386, RB382, RL386, RB3L*2, RB366, RB362, RL36*6, RL362, RB346, RB34*2, RL346, RL342***

Miesta oznaçene hviezdičkou sa budú lišit v závislosti od modelu.

Hviezdicky v kode modelu označujú variant modelu. V kode modelu budú nahradné Číslamici (0 až 9) alebo písmenami (A až Z).

POZOR

• Pri vymene rucok na dvierkach dbajte na to, aby ste neposkrabali prednu stranu dvierok.
• Pevne zatlacte rucky na drziaky. Dbajte na to, aby medzi drziakmi a dverami nezostal ziadny priestor.
  Priupevnovarucok skrutky silno utiahnite.
  Pred použitím sa presveděte, ze su rúčky dóssledne upevně.

Potrebné nastroje (nedodávajú sa)

Križovskrutkova Plochýskrutkova

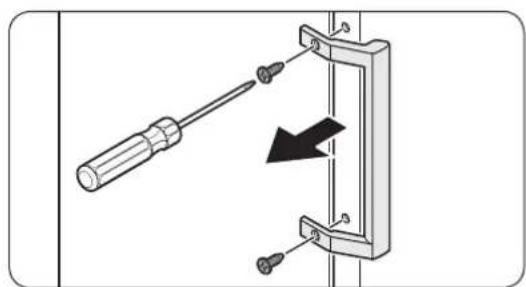

Demontáž rucok

POZNÁMKA

Tento postup platí pre priestory chladnicky aj mraznicky.

1. Na odstranenie krytiek skrutiek použite skrutkovač s plochou hlavou.

2. Po demontázi rúcky na skrutkovacie otvory znova založte kryty skrutiek.

3. Na odskrutkovanie skrutiek a demontáž rúčky použite krížový skrutkovač.

POZNÁMKA

Pomocou tychto skrutiek upevnite rucku na opacnú stranu.

1. Novú rúčku namontujte v opacnom poradi demontáze.

Slovencina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dosledne upevnene. V opacnom priade moze z chladnickyunikat studeny vzduch.

Demontáz tesnenia

Otvorte dvierka a zlozte z nich tesnenie.

Osadenie tesnenia

K dvierkam chladnicky upevnite nové tesnenie.
Dbajte na to, aby medzi novymi tesneniama dverami nezostal ziadny priestor.

Vymena zasuvky

POZOR

Pocas montaze dbajte na to, aby bola zasuvka spravne vlozena do kolajnicky.

Demontáž zásuvky

Potrebné nastroje (nedodávajú sa)

Križový skrutkovač Plochy skrutkovač 11 mm kluc

10 mm nastrokrkovy kluc 8 mm nastrokrkovy klic 10 mm kluc

Slovencina

Zmena smeru otvarania dvierok

POZNÁMKA

Pri modeloch s ruckami njprv obratte polohu rucok. (Podrobnejsie informacia si precitajte v casti „Vymena rukovate (pri modeloch s listovymi ruckami)".)

1. Pri zatvorenych dvierkach chladnicky odskrutkujte krizovym skrutkovačom skrutky upevnjuce horný kryt (A).

2. Opatrne nadviihnite horny kryt (A) a položte ho na chladnčku.

3. Pri zdvihani horého krytu (A) postupujte opatrne. Najdete pod nim káblóve pripojenie.

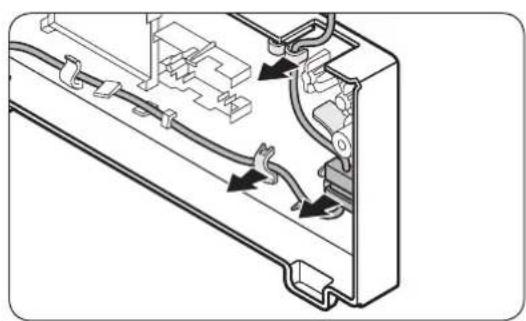

4. Demontujte kabel a kablovy konektor umiestneny v drziaku pod hornym krytom.

5. Nemusi to platit pre vsetky modely.

POZOR

Zakonektory netahajte priliš silno.

1. Odpojte kablovy konektor

2. Nemusi to platit pre vsetky modely.

Slovencina

1. Na odskrutkovanie skrutiek, ktoré upevnuju horny pant (A), použite năstrčkový klič (8 mm).

Aby sa predišlo pádu dvierok chladnicky, nezabudnite ich poças odskrutkovania skrutiek pridržiavat.

1. Otvorte dvierka chladnicky a nasladne ich nadvihnutim zlozte zo stredného pantu. Dvierka odlozte na bezpečnom mieste.

Dvierka su tazke. Pri ich vyberani postupujte opatrne. Predidete tak poskodeniu alebo urazu.

1. Otvorte dvierka mraznicky a pomocounastrckového klúca (8 mm) odstrante skrutkyupevnujuce spodný pant (A).

Slovencina

1. Ked budu dvierka mraznicky spocivat na spodnom pante (A), pomaly potiahnite za spodny pant (A), cim ho vyberiete z drziaka v spodnej casti chladnicky. Po vybrati spodneho pantu (A) z drziaka ho vyberte z dvierok mraznicky. Nasledne potiahnutim dvierok mraznicky smerom nadol ich zozte zo stredneho pantu (B).

POZOR

V snahe predist padu dvierok mraznicky ich nezabudnite pevne drzat, azPokym ich bezpecnene zlozite zo stredneho pantu (B).

1. Na odskrutkovanie skrutiek, ktoré pridržiavaju stredny pant (A), použite kržový skrutkovač a nástrčkový kluc (10 mm).
2. Opatovna montáž po vymene horého, stredného alebo spodného pantu spočiva v opacnom poradi krokov demontáze.

POZOR

Ubezpeche sa, ze su kablove konektory spravne pripojené.
Pri upevnovi horneho krytu dbajte na to,aby ste neposkodili vodicice.

Slovencina
