RB38T674CSA - Congélateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur combiné
Marque	Samsung
Modèle	RB38T674CSA
Capacité totale nette	392 L (estimé)
Capacité réfrigérateur	272 L (estimé)
Capacité congélateur	120 L (estimé)
Dimensions (L x H x P)	83.5 x 178.0 x 73.6 cm (estimé)
Poids net	100 kg (estimé)
Alimentation	220-240 V, 50 Hz
Classe énergétique	A++
Consommation annuelle	300 kWh (estimé)
Système de refroidissement	No Frost (froid ventilé)
Éclairage	LED
Affichage	Électronique avec écran numérique
Fonctions spéciales	Alarme de porte ouverte, verrouillage enfant (estimé)
Entretien	Nettoyage intérieur avec eau tiède et savon doux
Sécurité	Alarme de porte ouverte, verrouillage enfant (estimé)
Pièces détachées remplaçables par l'utilisateur	Poignées, joints, tiroirs, charnières
Réparabilité	Réparation par professionnel recommandée pour les charnières
Informations générales	Notice disponible en plusieurs langues (FR, EN, ES, etc.)

FOIRE AUX QUESTIONS - RB38T674CSA SAMSUNG

Comment remplacer la poignée de porte de mon réfrigérateur Samsung RB38T674CSA ?

Pour remplacer la poignée, utilisez un tournevis à tête plate pour retirer les cache-vis, puis un tournevis cruciforme pour dévisser les vis. Retirez la poignée et installez la nouvelle en suivant la procédure inverse. Assurez-vous de ne pas rayer la porte. Les poignées sont remplaçables par l'utilisateur.

Comment retirer et remplacer le joint de porte ?

Ouvrez la porte et retirez le joint usé. Fixez un joint neuf en vous assurant qu'il n'y a pas d'espace entre le joint et la porte. Un joint mal fixé peut laisser échapper de l'air froid.

Comment démonter le tiroir du congélateur ?

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. Pour le réinstaller, suivez la procédure inverse en vous assurant que le tiroir est bien inséré dans le rail.

Comment remplacer une charnière de porte ?

Le remplacement des charnières nécessite le retrait des portes. Il est recommandé de faire appel à au moins deux personnes. Débranchez l'alimentation avant de commencer. Utilisez les outils appropriés (tournevis, clés à douille) et suivez les étapes de démontage dans la notice. Soyez prudent car les portes sont lourdes.

Comment inverser le sens d'ouverture de la porte ?

L'inversion de porte nécessite de démonter les charnières et de les repositionner de l'autre côté. Suivez la procédure détaillée dans la notice en commençant par retirer le cache supérieur et les connecteurs. Utilisez les outils listés (tournevis cruciforme, clé à douille de 8 mm, etc.). Assurez-vous que les connecteurs sont correctement branchés après remontage.

Quels outils sont nécessaires pour remplacer les pièces ?

Les outils requis (non fournis) sont un tournevis cruciforme, un tournevis à tête plate, une clé de 11 mm, une clé à douille de 10 mm, une clé à douille de 8 mm et une clé de 10 mm.

Quelles pièces détachées sont remplaçables par l'utilisateur ?

Les pièces remplaçables par l'utilisateur sont les poignées (pour certains modèles), les joints, les tiroirs et les charnières. Pour les charnières, une extrême prudence est requise.

Que faire si la porte ne ferme pas correctement ?

Vérifiez que le joint est correctement fixé et qu'il n'y a pas d'espace. Si le joint est usé, remplacez-le. Assurez-vous que la porte est bien alignée et que les charnières ne sont pas desserrées.

Comment nettoyer l'intérieur du réfrigérateur ?

Nettoyez l'intérieur avec de l'eau tiède et un savon doux. Évitez les produits abrasifs. Séchez soigneusement avant de remettre les aliments.

Où trouver le numéro de modèle pour commander des pièces de rechange ?

Le code du modèle est affiché sur le côté extérieur du produit et sur l'étiquette du code à barres situé en bas à gauche du produit. Visitez le site d'achat de pièces (samsung.com) et saisissez ce code pour vérifier les pièces disponibles.

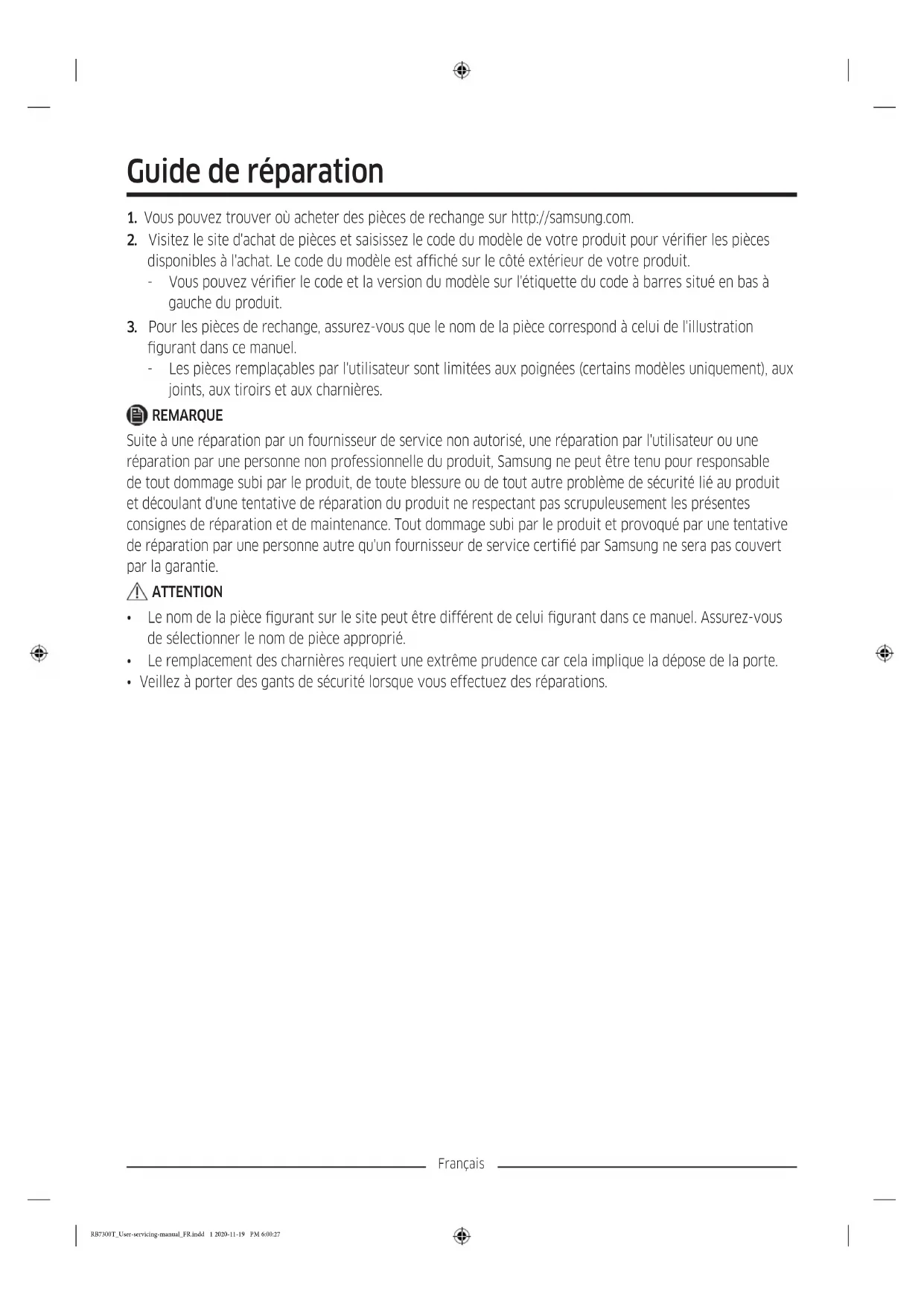

MODE D'EMPLOI RB38T674CSA SAMSUNG

1. Vous pouvez trouver ou acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.
3. Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres située en bas à gauche du produit.
4. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.
5. Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

Remarque

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

Attention

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié. Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte. Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

L'apparence réelle et les pièces fournies avec le réfrigerateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint 03 Tiroir 04 Poignées (modèles applicables uniquement) 05 Charnière centrale 06 Étiquette du code à barres 07 Charnière inférieure

Remplacement de la poignée

Le nom du modèle se présente comme suit: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Ce qui remplace l'astérisque peut varier en fonction du modèle.

Les astérisques dans le code du modèle indiquent une variante du modèle et peuvent remplacer (0 à 9) ou (A à Z) dans le code du modèle.

Attention

Lorsque vous remplacez la poignée de la porte, veillez à ne pas érafler la partie avant de la porte. - Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte. - Serrez fermement les vis lors du montage de la poignée. - Vérifiez que la poignée est correctement fixée avant d'utiliser le produit.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate

Remarque

Cette procédure s'applique à la fois aux compartiments du réfrigérateur et du congélateur.

1. Utilisez un tournevis à tête plate pour retirer les cache-vis.

Après avoir détaché la poignée, remettez en place les cache-vis sur les trous de vis.

1. Utilisez un tournevis cruciforme pour dévisser les vis et détacher la poignée.

Remarque

Utilisez ces vis pour fixer la poignée sur le côté opposé.

1. Pour remonter la nouvelle poignée, suivez la procédure dans le sens inverse.

Attention

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigerateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Attention

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait du tiroir

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

Attention

Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes. - Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait. - Etant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel. Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures. - Vérifiez que l'arbre est correctement serré sur la charnière. - Vérifiez que la charnière est correctement fixée à la caisse. Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

Avertissement

L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum. - Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Remarque

Pour les modèles à poignées, commencez par inverser les poignées. (Pour en savoir plus, reportez-vous à la section "Remplacement de la poignée (pour les modèles équipés de poignées barres)".)

1. Après avoir fermé la porte du réfrigérateur, utilisez un tournevis cruciforme pour retirer les vis fixant le cache supérieur (A).
2. Soulevez doucement le cache supérieur (A) et posez-le sur le réfrigérateur.
3. Soyez prudent lorsque vous soulevez le cache supérieur (A). Un câble connecté se trouve juste en dessous.
4. Retirez le câble et le connecteur de câble sur le support situé en dessous du cache supérieur.
5. Il est possible que cette étape ne s'applique pas à certains modèles.

Attention

Ne tirez pas trop fort sur les connecteurs.

1. Débranchez le connecteur de câble (A).
2. Il est possible que cette étape ne s'applique pas à certains modèles.

1. Utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière supérieure (A).

Attention

Afin d'éviter que la porte du réfrigérateur ne tombe, assurez-vous de la tenir fermement lors du retrait des vis.

1. Ouvrez la porte du réfrigérateur et soulevez-la pour la retirer de la charnière centrale. Conservez la porte en lieu sûr.

Attention

La porte est lourde. Afin d'éviter tout dommage ou blessures, faites preuve de prudence lors du retrait de la porte.

1. Ouvrez la porte du congélateur et utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière inférieure (A).

1. Alors que la porte du congélateur repose sur la charnière inférieure (A), tirez lentement la charnière inférieure (A) pour la retirer du support situé dans la partie inférieure du réfrigerateur. Une fois la charnière inférieure (A) retirée du support, retirez-la de la porte du congélateur, puis tirez la porte du congélateur vers le bas pour la retirer de la charnière centrale (B).

Attention

Afin d'éviter que la porte du congélateur ne tombe, assurez-vous de la tenir fermement jusqu'à son retrait de la charnière centrale (B).

1. Utilisez un tournevis cruciforme et une clé à douille (10 mm) pour dévisser les vis permettant de fixer la charnière centrale (A).
2. Remontez en suivant la procédure de démontage dans le sens inverse après avoir remplacé les charnières supérieure, centrale et inférieure.

Attention

Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
