Тип продукт	Комбиниран хладилник-фризер
Марка	Samsung
Модел	RB38T674CSA
Общ нетен капацитет	392 L (приблизително)
Капацитет на хладилника	272 L (приблизително)
Капацитет на фризера	120 L (приблизително)
Размери (Ш x В x Д)	83.5 x 178.0 x 73.6 cm (приблизително)
Нетно тегло	100 kg (приблизително)
Захранване	220-240 V, 50 Hz
Енергиен клас	A++
Годишна консумация	300 kWh (приблизително)
Система за охлаждане	No Frost (вентилиран студ)
Осветление	LED
Дисплей	Електронен с цифров екран
Специални функции	Аларма за отворена врата, детско заключване (приблизително)
Поддръжка	Почистване на вътрешността с топла вода и мек сапун
Безопасност	Аларма за отворена врата, детско заключване (приблизително)
Резервни части, сменяеми от потребителя	Дръжки, уплътнения, чекмеджета, панти
Ремонтопригодност	Препоръчва се ремонт от професионалист за пантите
Обща информация	Ръководството е налично на няколко езика (FR, EN, ES и др.)

Често задавани въпроси - RB38T674CSA SAMSUNG

Как да сменя дръжката на вратата на моя хладилник Samsung RB38T674CSA ?

За да смените дръжката, използвайте плоска отвертка, за да премахнете капачките на винтовете, след това кръстата отвертка, за да отвиете винтовете. Отстранете дръжката и монтирайте новата, като следвате обратната процедура. Уверете се, че не надрасквате вратата. Дръжките са сменяеми от потребителя.

Как да премахна и сменя уплътнението на вратата ?

Отворете вратата и отстранете старото уплътнение. Поставете ново уплътнение, като се уверите, че няма празнина между уплътнението и вратата. Лошо поставено уплътнение може да доведе до изтичане на студен въздух.

Как да разглобя чекмеджето на фризера ?

Вдигнете леко предната част на чекмеджето и го плъзнете, за да го извадите. За да го инсталирате отново, следвайте обратната процедура, като се уверите, че чекмеджето е добре поставено в релсата.

Как да сменя панта на врата ?

Смяната на пантите изисква премахване на вратите. Препоръчва се да се обадите на поне двама души. Изключете захранването преди да започнете. Използвайте подходящите инструменти (отвертки, гаечни ключове) и следвайте стъпките за демонтаж в ръководството. Бъдете внимателни, тъй като вратите са тежки.

Как да обърна посоката на отваряне на вратата ?

Обръщането на вратата изисква демонтиране на пантите и преместването им от другата страна. Следвайте подробната процедура в ръководството, като започнете с премахване на горния капак и конекторите. Използвайте изброените инструменти (кръстата отвертка, 8 мм гнездов ключ и др.). Уверете се, че конекторите са правилно свързани след повторното сглобяване.

Какви инструменти са необходими за смяна на частите ?

Необходимите инструменти (не са включени) са кръстата отвертка, плоска отвертка, 11 мм ключ, 10 мм гнездов ключ, 8 мм гнездов ключ и 10 мм ключ.

Кои резервни части са сменяеми от потребителя ?

Частите, сменяеми от потребителя, са дръжките (за някои модели), уплътненията, чекмеджетата и пантите. За пантите се изисква изключителна предпазливост.

Какво да направя, ако вратата не се затваря правилно ?

Проверете дали уплътнението е правилно поставено и няма празнина. Ако уплътнението е износено, го сменете. Уверете се, че вратата е добре подравнена и пантите не са разхлабени.

Как да почистя вътрешността на хладилника ?

Почистете вътрешността с топла вода и мек сапун. Избягвайте абразивни продукти. Изсушете старателно, преди да поставите храната обратно.

Къде да намеря номер на модела за поръчка на резервни части ?

Кодът на модела е показан от външната страна на продукта и върху етикета с баркод, разположен долу вляво на продукта. Посетете сайта за покупка на части (samsung.com) и въведете този код, за да проверите наличните части.

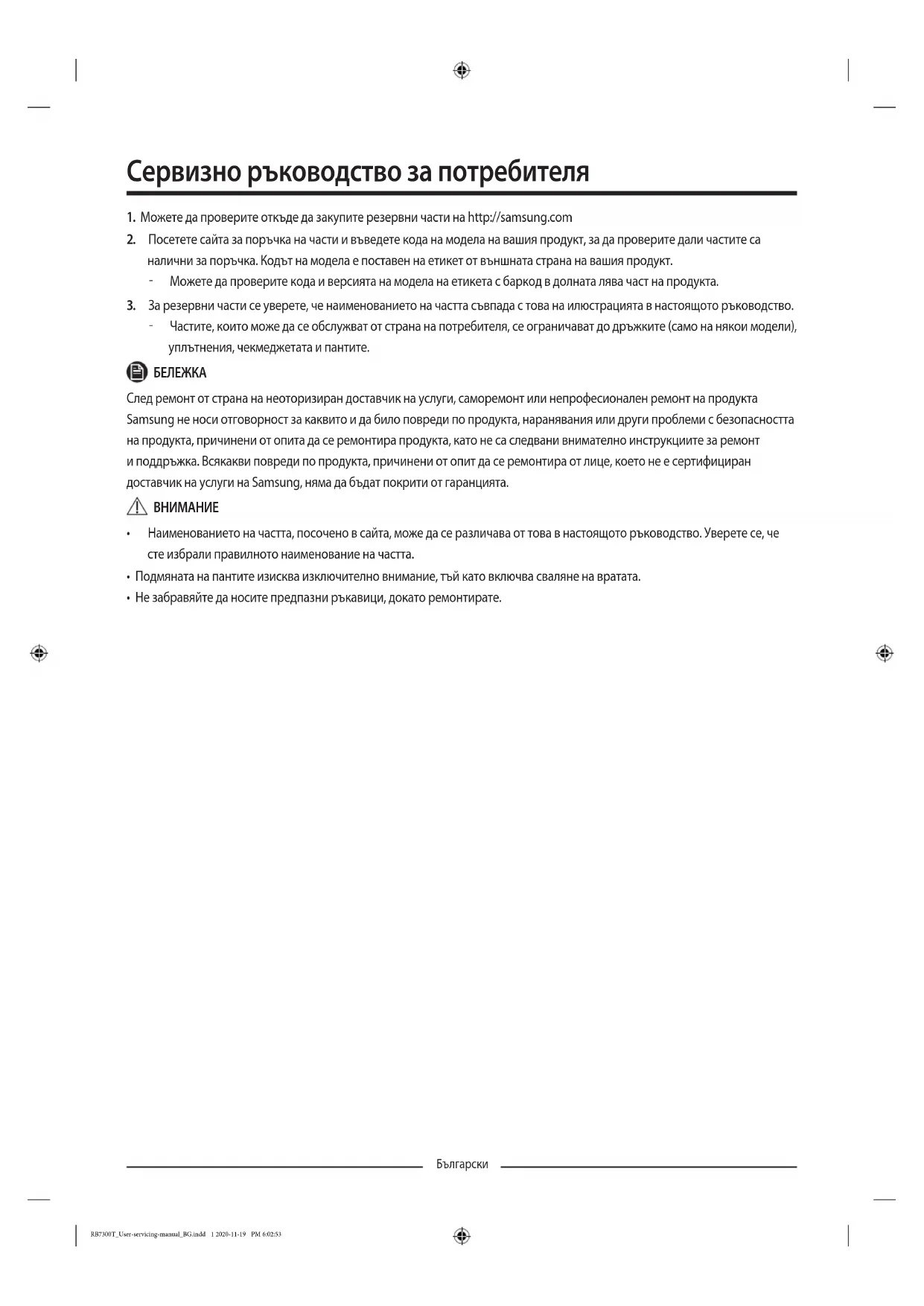

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB38T674CSA SAMSUNG

1. Vous pouvez trouver ou acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.
3. Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres située en bas à gauche du produit.
4. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.
5. Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

Remarque

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

Attention

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié. Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte. Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

L'apparence réelle et les pièces fournies avec le réfrigerateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint 03 Tiroir 04 Poignées (modèles applicables uniquement) 05 Charnière centrale 06 Étiquette du code à barres 07 Charnière inférieure

Remplacement de la poignée

Le nom du modèle se présente comme suit: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Ce qui remplace l'astérisque peut varier en fonction du modèle.

Les astérisques dans le code du modèle indiquent une variante du modèle et peuvent remplacer (0 à 9) ou (A à Z) dans le code du modèle.

Attention

Lorsque vous remplacez la poignée de la porte, veillez à ne pas érafler la partie avant de la porte. - Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte. - Serrez fermement les vis lors du montage de la poignée. - Vérifiez que la poignée est correctement fixée avant d'utiliser le produit.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate

Remarque

Cette procédure s'applique à la fois aux compartiments du réfrigérateur et du congélateur.

1. Utilisez un tournevis à tête plate pour retirer les cache-vis.

Après avoir détaché la poignée, remettez en place les cache-vis sur les trous de vis.

1. Utilisez un tournevis cruciforme pour dévisser les vis et détacher la poignée.

Remarque

Utilisez ces vis pour fixer la poignée sur le côté opposé.

1. Pour remonter la nouvelle poignée, suivez la procédure dans le sens inverse.

Attention

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigerateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Attention

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait du tiroir

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

Attention

Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes. - Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait. - Etant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel. Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures. - Vérifiez que l'arbre est correctement serré sur la charnière. - Vérifiez que la charnière est correctement fixée à la caisse. Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

Avertissement

L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum. - Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Remarque

Pour les modèles à poignées, commencez par inverser les poignées. (Pour en savoir plus, reportez-vous à la section "Remplacement de la poignée (pour les modèles équipés de poignées barres)".)

1. Après avoir fermé la porte du réfrigérateur, utilisez un tournevis cruciforme pour retirer les vis fixant le cache supérieur (A).
2. Soulevez doucement le cache supérieur (A) et posez-le sur le réfrigérateur.
3. Soyez prudent lorsque vous soulevez le cache supérieur (A). Un câble connecté se trouve juste en dessous.
4. Retirez le câble et le connecteur de câble sur le support situé en dessous du cache supérieur.
5. Il est possible que cette étape ne s'applique pas à certains modèles.

Attention

Ne tirez pas trop fort sur les connecteurs.

1. Débranchez le connecteur de câble (A).
2. Il est possible que cette étape ne s'applique pas à certains modèles.

1. Utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière supérieure (A).

Attention

Afin d'éviter que la porte du réfrigérateur ne tombe, assurez-vous de la tenir fermement lors du retrait des vis.

1. Ouvrez la porte du réfrigérateur et soulevez-la pour la retirer de la charnière centrale. Conservez la porte en lieu sûr.

Attention

La porte est lourde. Afin d'éviter tout dommage ou blessures, faites preuve de prudence lors du retrait de la porte.

1. Ouvrez la porte du congélateur et utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière inférieure (A).

1. Alors que la porte du congélateur repose sur la charnière inférieure (A), tirez lentement la charnière inférieure (A) pour la retirer du support situé dans la partie inférieure du réfrigerateur. Une fois la charnière inférieure (A) retirée du support, retirez-la de la porte du congélateur, puis tirez la porte du congélateur vers le bas pour la retirer de la charnière centrale (B).

Attention

Afin d'éviter que la porte du congélateur ne tombe, assurez-vous de la tenir fermement jusqu'à son retrait de la charnière centrale (B).

1. Utilisez un tournevis cruciforme et une clé à douille (10 mm) pour dévisser les vis permettant de fixer la charnière centrale (A).
2. Remontez en suivant la procédure de démontage dans le sens inverse après avoir remplacé les charnières supérieure, centrale et inférieure.

Attention

Assurez-vous que les connecteurs de câble sont correctement branchés. Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
