RB38T674CSA - Vriezer SAMSUNG - Gratis gebruiksaanwijzing en handleiding

Producttype	Koelkast-vriezer combi
Merk	Samsung
Model	RB38T674CSA
Totale netto capaciteit	392 L (geschat)
Koelkast capaciteit	272 L (geschat)
Vriezer capaciteit	120 L (geschat)
Afmetingen (B x H x D)	83.5 x 178.0 x 73.6 cm (geschat)
Netto gewicht	100 kg (geschat)
Voeding	220-240 V, 50 Hz
Energieklasse	A++
Jaarlijks verbruik	300 kWh (geschat)
Koelsysteem	No Frost (ventilatiekoeling)
Verlichting	LED
Display	Elektronisch met digitaal scherm
Speciale functies	Deuropen alarm, kinderbeveiliging (geschat)
Onderhoud	Binnenkant reinigen met warm water en milde zeep
Veiligheid	Deuropen alarm, kinderbeveiliging (geschat)
Door gebruiker vervangbare onderdelen	Handgrepen, afdichtingen, laden, scharnieren
Repareerbaarheid	Professionele reparatie aanbevolen voor scharnieren
Algemene informatie	Handleiding beschikbaar in meerdere talen (FR, EN, ES, etc.)

Veelgestelde vragen - RB38T674CSA SAMSUNG

Hoe vervang ik de deurhandgreep van mijn Samsung RB38T674CSA koelkast?

Vervang de handgreep door een platte schroevendraaier te gebruiken om de schroefdeksels te verwijderen en vervolgens een kruiskopschroevendraaier om de schroeven los te draaien. Verwijder de handgreep en installeer de nieuwe in omgekeerde volgorde. Zorg ervoor dat u de deur niet bekrast. Handgrepen kunnen door de gebruiker worden vervangen.

Hoe verwijder en vervang ik de deurafdichting?

Open de deur en verwijder de versleten afdichting. Bevestig een nieuwe afdichting en zorg ervoor dat er geen opening is tussen de afdichting en de deur. Een slecht bevestigde afdichting kan koude lucht laten ontsnappen.

Hoe verwijder ik de lade van de vriezer?

Til de voorkant van de lade voorzichtig op en schuif hem eruit om hem te verwijderen. Om hem opnieuw te installeren, volgt u de omgekeerde procedure en zorgt u ervoor dat de lade goed in de rail zit.

Hoe vervang ik een deurscharnier?

Het vervangen van scharnieren vereist het verwijderen van de deuren. Het wordt aanbevolen om minstens twee personen in te schakelen. Koppel de stroom los voordat u begint. Gebruik het juiste gereedschap (schroevendraaiers, dopmoersleutels) en volg de demontagestappen in de handleiding. Wees voorzichtig omdat de deuren zwaar zijn.

Hoe keer ik de openingsrichting van de deur om?

Het omkeren van de deur vereist het demonteren van de scharnieren en het verplaatsen naar de andere kant. Volg de gedetailleerde procedure in de handleiding, beginnend met het verwijderen van de bovenste kap en de connectoren. Gebruik de vermelde gereedschappen (kruiskopschroevendraaier, 8 mm dopmoersleutel, enz.). Zorg ervoor dat de connectoren na montage correct zijn aangesloten.

Welk gereedschap is nodig om onderdelen te vervangen?

Het benodigde gereedschap (niet meegeleverd) is een kruiskopschroevendraaier, een platte schroevendraaier, een 11 mm sleutel, een 10 mm dopmoersleutel, een 8 mm dopmoersleutel en een 10 mm sleutel.

Welke onderdelen kunnen door de gebruiker worden vervangen?

Door de gebruiker vervangbare onderdelen zijn handgrepen (voor bepaalde modellen), afdichtingen, laden en scharnieren. Voor scharnieren is uiterste voorzichtigheid vereist.

Wat te doen als de deur niet goed sluit?

Controleer of de afdichting correct is bevestigd en of er geen opening is. Als de afdichting versleten is, vervang deze dan. Zorg ervoor dat de deur goed is uitgelijnd en dat de scharnieren niet los zitten.

Hoe reinig ik de binnenkant van de koelkast?

Reinig de binnenkant met warm water en milde zeep. Vermijd schurende middelen. Droog grondig voordat u voedsel terugplaatst.

Waar vind ik het modelnummer om reserveonderdelen te bestellen?

Het modelnummer staat op de buitenzijde van het product en op het barcode-etiket linksonder op het product. Bezoek de onderdelenwebsite (samsung.com) en voer deze code in om de beschikbare onderdelen te controleren.

GEBRUIKSAANWIJZING RB38T674CSA SAMSUNG

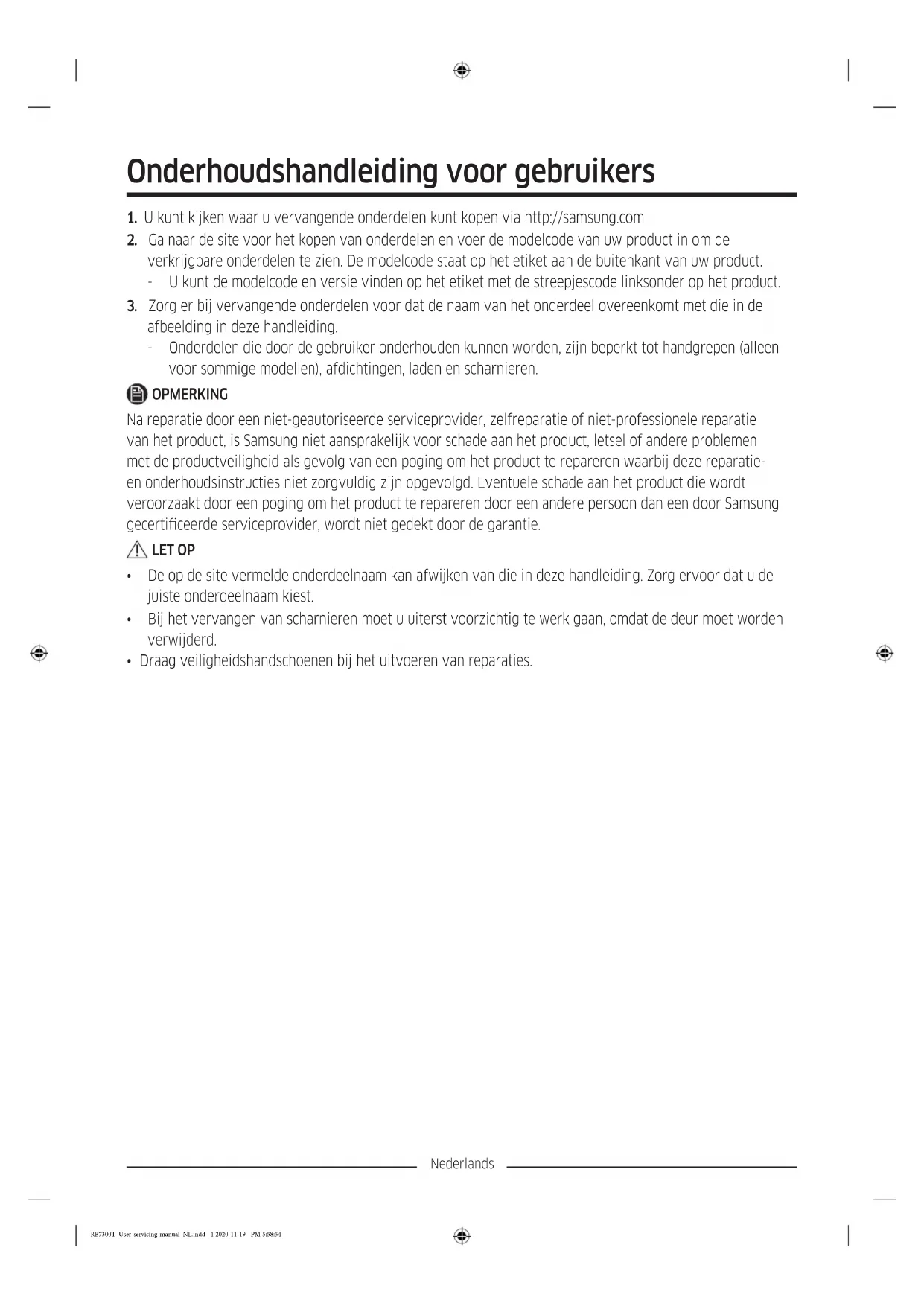

Onderhoudshandleiding voor gebruikers

1. U kurz kijken waar u vervangende onderdelen kurz kopen via http://samsung.com
2. Ga waar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product. - U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.
3. Zorg er bij verwangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.
4. Onderdelen die door de gebruiker onderhonden konnen worden, zich beperkt tot handgrepen (alleen voor sometime modellen), afdichtingen, laden en scharnieren.

OPMERKING

Na reparatie door een Niet-geauthoriseerde serviceprovider, zelfreparatie of Niet-professionele reparatie van het product, is Samsung Niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveilighed als gevolg van een poging om het product te repareren waar bij deze reparatieen onderhoudsinstructies Niet zorgvuldig�n opgevolgd. Eventuele schade aan het product die wordenveroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificierde serviceprovider, worden Niet gedekt door de garantie.

LETOP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het verwangen van scharnieren moet u uiterst voorzichtig te werk gaan, waar de deur要去 worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederland's

Het werkelijk je uiterlijk en de meegeleverde onderdelen van uw koelkast konnen afwijken, afhankelijk van het model en het land.

01 Bovenste scharnier 02 Afdichting
03 Lade 04 Handgrepen (alleen bepaalde modellen)
05 Middelste scharnier 06 Etiket met streepjescode
07 Onderste scharnier

Nederlandss

Vervangen van handgrepen

De modelnaam ziet er zouit: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

Water in plaats van de sterretjes staat, kan per model verschillen.

Een of meerdere sterretjes in de modelcode geven een modelvariant aan en kuren een verrangig+zijn voor (0-9) of (A-Z) in de modelcode.

LETOP

Wees voorzichtig bij het verwangen van de handgreep op de deur om de voorkant van de deur Niet te begrassen.
- Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is:tussen de steunen en de deur
- Draai de schroeven stevig aan bij het bevestigen van de handgreep.
- Controller of de handgreep stevig vastzit voordat u het product gebruikt.

Vereist gereedschap (niet meegeverd)

Kruiskopschroevendraaier Platte

schroevendraier

De handgrepen verwijderen

OPMERKING

Deze procedure is van toepassing op zowel de koelkast als het vriescompartment.

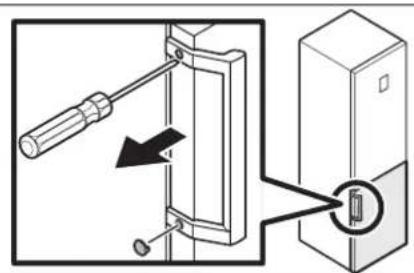

1. Gebruik de platte schroevendraier om de schroefafdekkingen te verwijderen.

2. Na het verwijderen van de handgreep plankst u de schroefafdekkingen terug op de schroefgaten.

3. Gebruik een kruskopschroeevendraier om de schroeven en de handgreep te verwijderen.

OPMERKING

Gebruik de schroeven om de handgreep op detegenoverliggende zichte te bevestigen.

1. Monteer de neue handgreep in omgekeerde volgorde van het demonteren.

Nederlandss

Vervangen van afdichtingen

LETOP

Zorg ervoor dat u de affdichting stevig vastzet. Anders kan er koude lucht ut de koelkastlekken.

DeADFdichtingverwijderen

Open de deur en verwijder de afdichting van de deur.

DeADFichtingervangen

Bevestig een neue Abdichting aan de koelkastdeur.
Zorg ervoor dat er geen ruimte is:tussen de neue
abdichting en de deur.

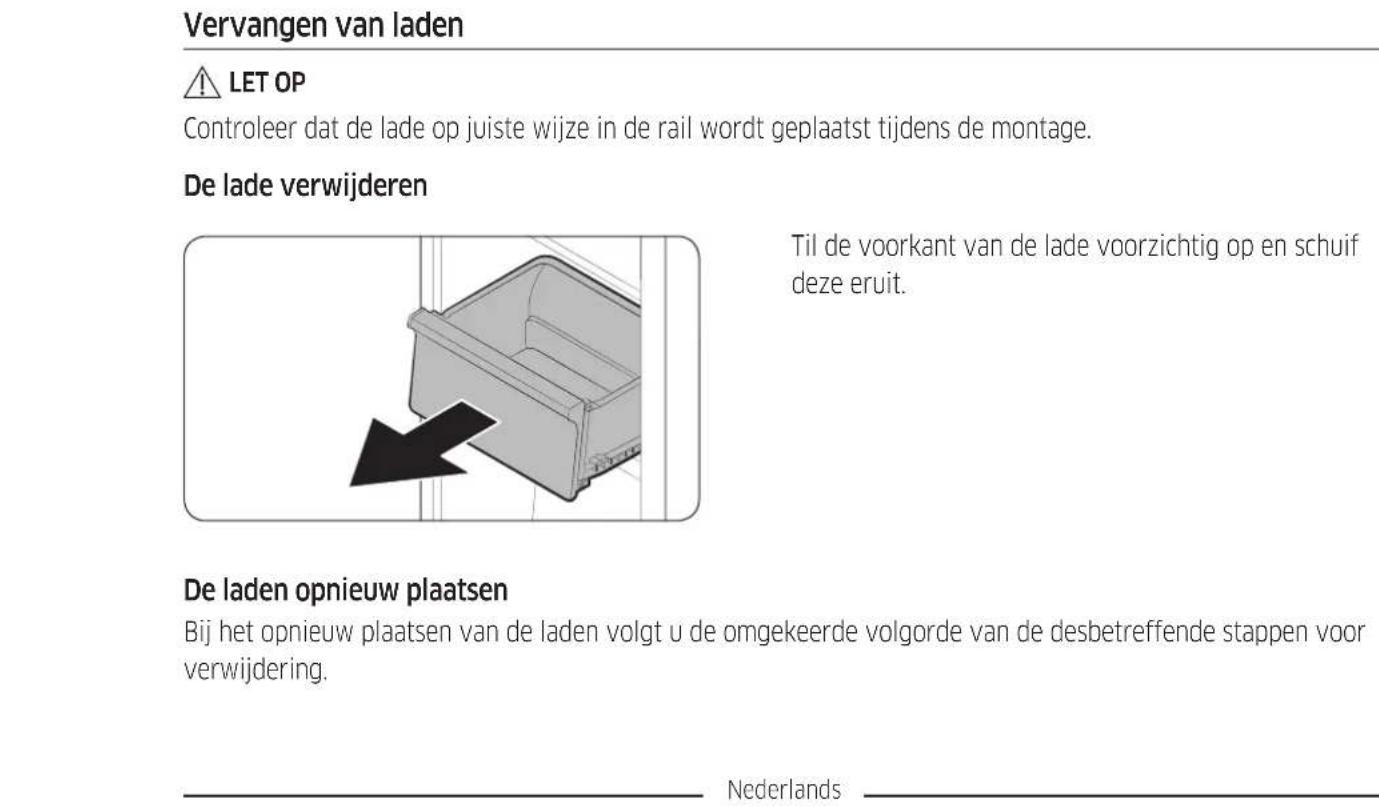

Vervangen van laden

LETOP

Controleer dat de lade op juiste wijze in der rail worden geplaatst tijdens de montage.

De lade verwijderen

Til de Voorkant van de lade voorzichtig op en schuif deze eruit.

De laden opniewu plaatsen

Bij het opnieuwplaatsen van de laden volgt u de omgeekerde volgorde van de desbetreffende stappen voor verwijdering.

Nederlandss

Vervangen van scharnieren

Voor het verwangen van de scharnieren moet u eerst de deur verwijderen.

LETOP

Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
- Plaats voordat u de scharnieren verrangt een zachtede ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrant worden wanner u deze neerzet.
Aangezien de scharnieren zorgvuldig moeten worden behandeld en verrangen door twee ofeer personen, raden we u aan de hulp van een professionele technische service in te roepen.
- Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingenveroorzaken.
Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
- Controller of het scharnier stevig vastzit op de kast.
Zorg ervoor dat de kabelaansluitingen goed+zijn aangesloten.
Ga voorzichtig te werk om de kabels Niet te beschadigen bij het bevestigen van de bovenkap.

WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
  Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeverd)

Kruiskopschroevendraaier Platte schroevendraaier steaksleutel van 11 mm

dopsleutel van 10 mm dopsleutel van 8 mm steeksleutel van 10 mm

Nederlandss

De deur omkeren

OPMERKING

Keer bij modellen met handgrepen eerst de handgrepen om. (Raadpleeg het gedeelte 'Vervangen van handgrepen (voor modellen met stanghandgrepen) voor uitgebreide informatie.)

1. Sluit de koelkastdeur en verwijder met een kruiskopschroevendraier de schroeven waarmee de bovenkap (A) vastzit.

2. Til de bovenkap (A) voorzichtig op enplaats deze bovenop de koelkast.

3. Wees voorzichtig bij het optillen van de bovenkap (A). Eronder is een draad aangesloten.

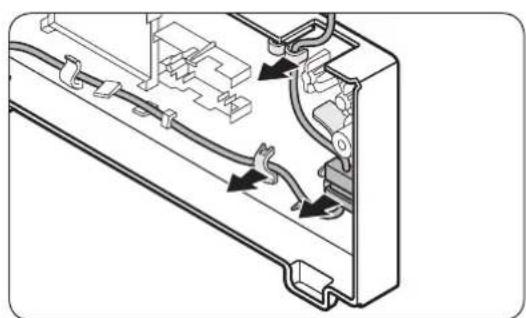

4. Verwijder de draad en kabelaansluiting die op de houder onder de bovenkap়n geplaatst.

5. Deze stap is op sommige modellen möglichn Niet van toepassing.

LET OP

Trek Niet te hard aan de aansluitingen.

1. Koppel de kabelaansluiting (A) los.

2. Deze stap is op sommige modellen möglichn Niet van toepassing.

Nederlandss

1. Gebruik een copsleutel (8 mm) om de schroeven te verwijderen waarmee het bovenste scharnier (A) is bevestigd.

LETOP

Voorkom dat de koelkastdeur valt door deze stevig vast te houden terwijl u de schroeven verwijdert.

1. Open de koelkastdeur en til de deur op om deze van de middelste scharnier te verwijderen. Bewaar de deur op een veilige plaats.

LETOP

De deur is zwaar. Om schade en letsel te voorkomen,要去 voorzichtig着眼 met het verwijdersen van de deur.

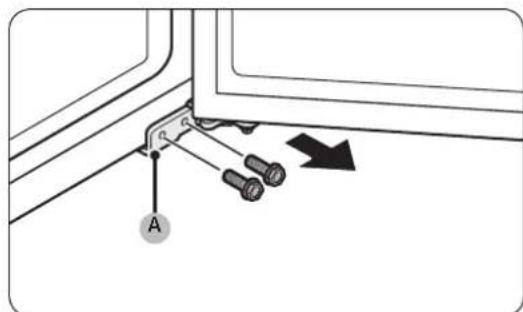

1. Open de vriezerdeur en gebruik een dopsoleutel (8 mm) om de schroeven te verwijderen waarmee het onderste scharnier (A) is bevestigd.

Nederlandds

1. Terwijl de vriezerdeur op het onderste scharnier (A) steunt, trekt u langzaam het onderste scharnier (A) los om dit uit de houder op de bodem van de koelkast te verwijderen. Zodra het onderste scharnier (A) uit de houder is verwijderd, verwijdert u dit van de vriezerdeur. Vervolgens trekt u de vriezerdeur maar beneden om deze van het middelste scharnier (B) te verwijderen.

LETOP

Voorkom dat de vriezerdeur valt door de deur stevig vast te houden totdat deze veilig verwijderd is van het middelste scharnier (B).

1. Gebruik een kruskopschroevendraaier en een dopseutel (10mm) om de schroeven te verwijderen waarme het middelste scharnier (A) is bevestigd.
2. Monteer in omgeekerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is verrangen.

A LET OP

• Zorg ervoor dat de kabelaansluitingen goed+zijn aangesloten.
  Ga voorzichtig te werk om de kabels Niet te beschadigen bij het bevestigen van de bovenkap.
