Toote tüüp	Kombineeritud külmik-sügavkülmik
Bränd	Samsung
Mudel	RB38T674CSA
Netto kogumaht	392 L (hinnanguline)
Külmiku maht	272 L (hinnanguline)
Sügavkülmiku maht	120 L (hinnanguline)
Mõõtmed (L x K x S)	83.5 x 178.0 x 73.6 cm (hinnanguline)
Netokaal	100 kg (hinnanguline)
Toide	220-240 V, 50 Hz
Energiaklass	A++
Aastane energiatarve	300 kWh (hinnanguline)
Jahutussüsteem	No Frost (ventileeritud külm)
Valgustus	LED
Ekraan	Elektrooniline digitaalekraaniga
Eriomadused	Avatud ukse alarm, lastekindlus (hinnanguline)
Hooldus	Siseosade puhastamine sooja vee ja pehme seebiga
Ohutus	Avatud ukse alarm, lastekindlus (hinnanguline)
Kasutaja poolt vahetatavad varuosad	Käepidemed, tihendid, sahtlid, hinged
Remonditavus	Hingede puhul soovitatav professionaalne remont
Üldine teave	Juhend saadaval mitmes keeles (FR, EN, ES jne)

Korduma kippuvad küsimused - RB38T674CSA SAMSUNG

Kuidas vahetada Samsung RB38T674CSA külmiku ukse käepidet?

Käepideme vahetamiseks kasutage lamepeaga kruvikeerajat kruvikatete eemaldamiseks, seejärel ristpeaga kruvikeerajat kruvide lahtikeeramiseks. Eemaldage käepide ja paigaldage uus vastupidises järjekorras. Veenduge, et te ei kriimustaks ust. Käepidemed on kasutaja poolt vahetatavad.

Kuidas eemaldada ja vahetada ukse tihendit?

Avage uks ja eemaldage kulunud tihend. Kinnitage uus tihend, veendudes, et tihendi ja ukse vahel ei ole vahet. Valesti kinnitatud tihend võib lasta külma õhku välja.

Kuidas eemaldada sügavkülmiku sahtlit?

Tõstke sahtli esiosa õrnalt üles ja libistage see eemaldamiseks välja. Uuesti paigaldamiseks järgige vastupidist protseduuri, veendudes, et sahtel on rööpasse korralikult sisestatud.

Kuidas vahetada uksehinge?

Hingede vahetamine nõuab uste eemaldamist. Soovitatav on kutsuda vähemalt kaks inimest. Enne alustamist ühendage toide lahti. Kasutage sobivaid tööriistu (kruvikeerajad, mutrivõtmed) ja järgige juhendis olevaid lahtivõtmise samme. Olge ettevaatlik, sest uksed on rasked.

Kuidas pöörata ukse avanemissuunda?

Ukse pööramine nõuab hingede lahtivõtmist ja nende teisele poole ümberpaigutamist. Järgige juhendis üksikasjalikku protseduuri, alustades ülemise katte ja ühenduste eemaldamisest. Kasutage loetletud tööriistu (ristpeaga kruvikeeraja, 8 mm mutrivõti jne). Veenduge, et ühendused on pärast kokkupanekut korralikult ühendatud.

Milliseid tööriistu on vaja osade vahetamiseks?

Vajalikud tööriistad (ei kuulu komplekti) on ristpeaga kruvikeeraja, lamepeaga kruvikeeraja, 11 mm mutrivõti, 10 mm mutrivõti, 8 mm mutrivõti ja 10 mm mutrivõti.

Milliseid varuosasid saab kasutaja ise vahetada?

Kasutaja poolt vahetatavad osad on käepidemed (teatud mudelitel), tihendid, sahtlid ja hinged. Hingede puhul nõutakse äärmist ettevaatust.

Mida teha, kui uks ei sulgu korralikult?

Kontrollige, kas tihend on korralikult kinnitatud ja et sellel ei ole vahet. Kui tihend on kulunud, vahetage see välja. Veenduge, et uks on hästi joondatud ja et hinged ei ole lõdvad.

Kuidas puhastada külmiku sisemust?

Puhastage sisemust sooja vee ja pehme seebiga. Vältige abrasiivseid tooteid. Kuivatage hoolikalt enne toidu tagasipanemist.

Kust leida mudelinumber, et tellida varuosi?

Mudeli kood on kuvatud toote välisküljel ja toote all vasakul asuval vöötkoodi sildil. Külastage varuosade ostu veebisaiti (samsung.com) ja sisestage see kood saadaolevate osade kontrollimiseks.

KASUTUSJUHEND RB38T674CSA SAMSUNG

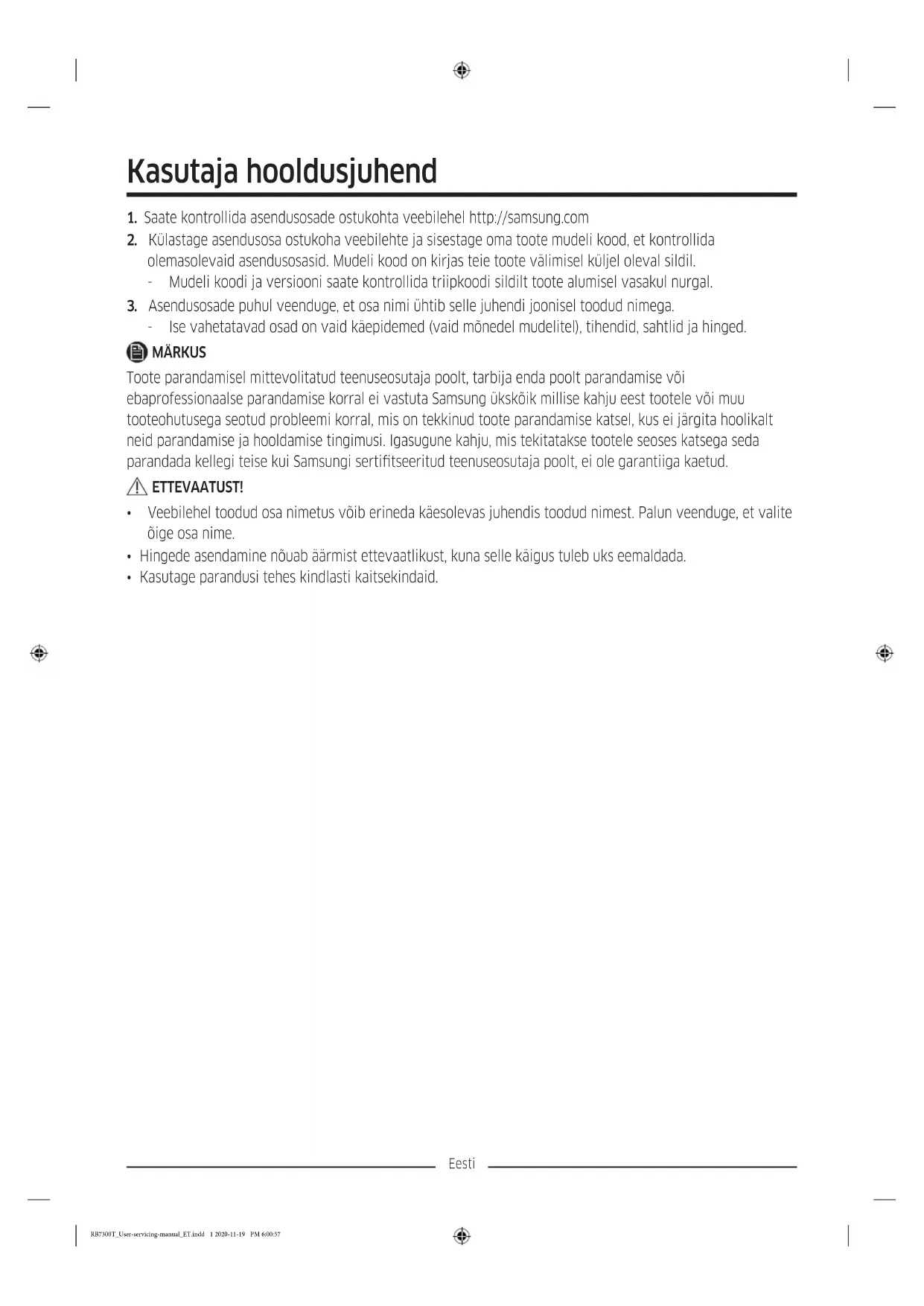

Kasutaja hooldusjuhend

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com
2. Kulastage asendusosa ostukoha veebilehte ja sisestage omto toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote valimisel kuljel oleval sildil. - Mudeli kood ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
3. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud ninega. -Ise vahetatavad osad on vaid kaepidemed (vaid monedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandomisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandomise voiebaprofessionaalse parandomise korral ei vastuta Samsung uskskoik millise kahju eest tootele voi muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandomise katsel, kus ei jargita hoolikaltneid parandomise ja hooldamise tingimus. Igasugune kahju, mis tekitatatakse tootele seoses katsega sedaparandada kellegi teise kui Samsungi sertifitseritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

Veebilehel toodud osa nimetus voib erineda kaesolevas juhendis toodud nimest. Palun veenduge, et valite oige osa nine.
- Hingede asendamine nōub aärmist ettevaatlikust, kuna selle kaigus tuleb uks eemaldada.
- Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

Kulmiku tegelik valimus ja elementide ninekiri voivad erineda soltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend
03 Sahtel 04 Kaepidemed (ainult teatud mudelitel)
05 Keskmine hing 06 Triipkoodi silt
07 Alumine hing

Eesti

Käepideme asendamine

Mudeli nimi naeb valja selline: RB38**6***, RB38**2***, RL38**6***, RB3L**2***, RB36**6***, RB36**2***, RL36**6***, RL36**2***, RB34**6***, RB34**2***, RL34**6***, RL34**2***

See, mis tarnide asemel on, voib soltuvalt mudelist erineda.

Tarn(id) mudeli koodis viitavad mudeli variandile ja voivad mudeli koodis asendada (0-9) voi (A-Z).

ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.
• Suruge käepidemed tugevalt kinnituste kulge. Veenduge, et tugede ja ukse vahel ei oleks vahet.
• Käepidet kinnitades keerake kruvid tugevalt kinni.
• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni.

Vajalikud tooriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja

Käepidemete eemaldamine

MÄRKUS

See protseduur kehtib nii külmiku kui ka sugavkulmiku kohta.

1. Kasutage kruvikatete eemaldamiseks lamepeakruvikeerajat.

2. Pärast kæpideme eemaldamist kinnitage kruvikatted tagasi kruviaukudele.

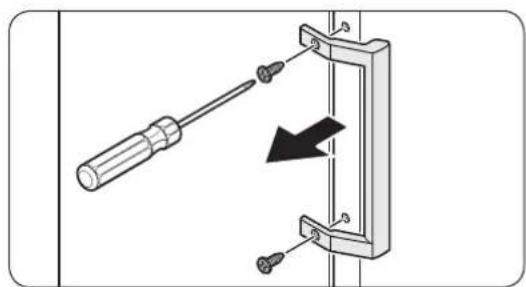

3. Kasutage kruvide ja kaepideme eemaldamiseks ristpeakruvikeerajat.

MÄRKUS

Kasutage neid kruvisid kaepideme vastaskuljele kinnitamiseks.

1. Paigaldage uus käepide lahtivötmise sunistele vastupidises järjekorras.

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul voib külm ohk külmikust valja tulla.

Tihendi eemaldamiseks

Avage luuk ja eemaldage tihend ukse kuljest.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et ue tihendi ja ukse vahel ei oleks vahet.

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel öigesti siinidele paigutatud.

Sahtli eemaldamiseks

Tostke veidi sahtli esiotsa ja libistage see valja.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Eesti

Hinge asendamine

Hinged asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades aarmiselt ettevaatlik, kuna uksed on rasked.
• Enne hinged asendamist asetage porandale pehme alus (naiteks papp), et valtida ukse kriimustamist selle maha asetamisel.
  Kuna hingedega tuleb hoolikalt umber kiai ning nende vahetamiseks on vaja kaht voi enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
  Kui te hinge eemaldamisel uksest kinni ei hoia, voib see alla kukkuda ja vigastusi tekitada.
  Veenduge, et voll oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi kulge tugevalt kinnitatud.
  Veenduge, et juhtmeuhendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS

Kulmiku kallutamiseks/paigaldamiseks on vaja vahemalt kaht inimest.
- Enne uksepoolte vahetamist eemaldage toitejuhe vooluvorgust.

Vajalikud tooriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm nutrivoti

Käepidemega mudelite puhul vahete kõigepealt kä Epideme asend. (Uksikasjaliku teabe saamiseks vt jaotist "Käepideme asendamine (kangkaepidemega mudelitel)"

1. Kui uks on suletud, eemaldage ristpeakruvikeerajaga ülemise katte (A) kinnituskruvid.

2. Tostke Ülemine kate (A) Örnalt üles ja asetage see kulmkapi otsa.

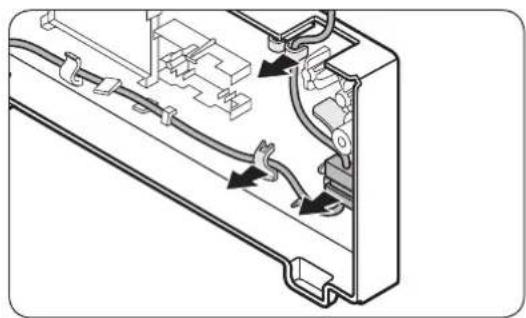

3. Olge ülemise katte (A) tostmisel ettevaatlik. Selle alla on kinnitatud juhe.

4. Eemaldage peamine katte alt hoidikust juhe ja juhtmeuhendused.

5. See samm ei pruugi mone mudeli puhul kehtida.

ETTEVAATUST!

1. Uhendage juhtmeuhendus (A) lahti.

2. See somm ei pruugi mone mudeli puhul kehtida.

Eesti

1. Eemaldage padrunvotmega (8 mm) ülemise hinge (A) kinnituskruvid.

ETTEVAATUST!

Külmiku ukse kukkumise vältimiseks hoidke seda kruvide eemaldamise ajal tugevasti kinni.

1. Avage külmiku uks ja seejärel tõstke seda, et see keskmiselt hingelt eemaldada. Hoidke ust kindlas kohas.

ETTEVAATUST!

Uks on raske. Kahjustuste voi vigastuste valtimiseks olge ukse eemaldamisel vaga ettevaatlik.

1. Avage sugavkulmiku uks ja seejarel eemaldage padrunvotmega (8 mm) alumise hinge (A) kinnituskruvid.

Eesti

1. Kui sugavkulmiku uks toetub alumisele hingele (A), tommake aeglaselt alumist hinge (A), et see kulmiku all olevast hoidikust valja votta. Kui alumine hing (A) on hoidikust valja voetud, eemaldage see sugavkulmiku ukse kuljest ja seejarel tommake sugavkulmiku uks alla, et see keskmiselt hingelet (B) eemaldada.

ETTEVAATUST!

Sugavkulmiku ukse kukkumise valtimiseks hoidkeseda keskmiselt hingelt (B) eemaldamise ajal tugevasti kinni.

1. Eemaldage ristpeakruvikeeraja ja padrunvotmega (10 mm) keskmise hinge (A) kinnituskruvid.

2. Parast ülemise, keskmise ja/voi alumise hinge asendamist paigaldage uesti tagasi lahtivotmisele vastupidises.jarjekorras.

ETTEVAATUST!

Veenduge, et juhtmeühendused oleks öigestiuhendatud.
- Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks

Eesti
