INSTRUKCJA OBSŁUGI MultiSync LCD1700V NEC

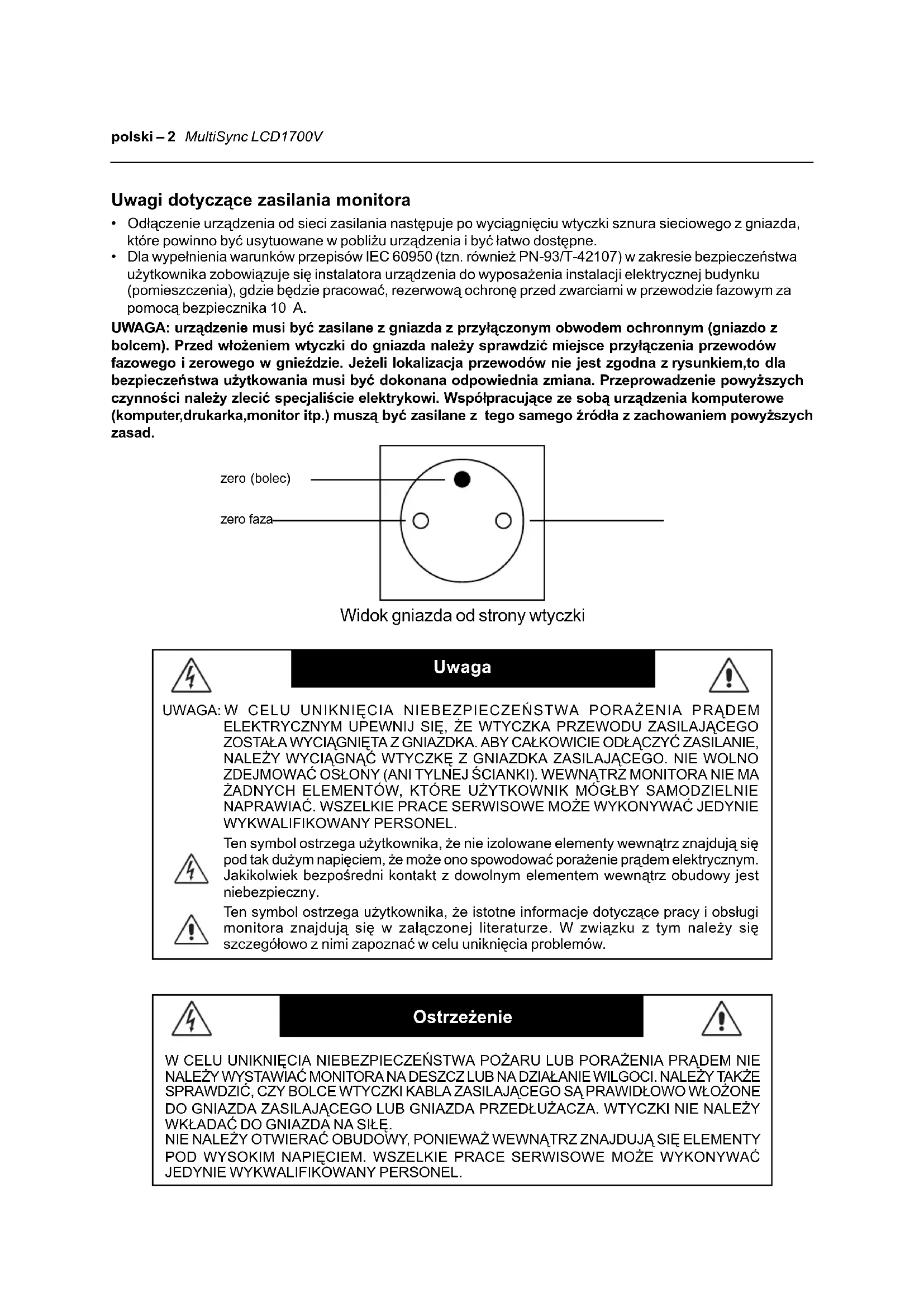

• Odłączenie urządzenia od sieci zasilania następuje po wyciągnięciu wtyczki sznura sieciowego z gniazda, które powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne.

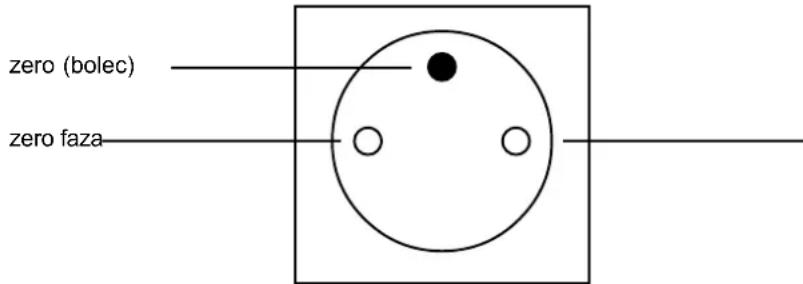

• Dla wypełnienia warunków przepisów IEC 60950 (tzn. również PN-93/T-42107) w zakresie bezpieczeństwa użytkownika zobowiązuje się instalatora urządzenia do wyposażenia instalacji elektrycznej budynku (pomieszczenia), gdzie będzie pracować, rezerwową ochronę przed zwarciami w przewodzie fazowym za pomocą bezpiecznika 10 A. UWAGA: urządzenie musi być zasilane z gniazda z przyłączonym obwodem ochronnym (gniazdo z bolcem). Przed włożeniem wtyczki do gniazda należy sprawdzić miejsce przyłączenia przewodów fazowego i zerowego w gnieździe. Jeżeli lokalizacja przewodów nie jest zgodna z rysunkiem,to dla bezpieczeństwa użytkowania musi być dokonana odpowiednia zmiana. Przeprowadzenie powyższych czynności należy zlecić specjaliście elektrykowi. Współpracujące ze sobą urządzenia komputerowe (komputer,drukarka,monitor itp.) muszą być zasilane z tego samego źródła z zachowaniem powyższych zasad. zero (bolec) Widok gniazda od strony wtyczki zero fazaRozpakowanie Podczas rozpakowywania proszę sprawdzić, czy opakowanie zawiera następujące pozycje, a opakowanie zachować na wypadek transportu lub wysyłki monitora. Nastawienie położenia ekranu W celu optymalnego nastawienia położenia możesz ustawić nachylenie monitora w ten sposób, że obiema rękami chwycisz brzegi monitora tak, jak przedstawiono to na rysunku u dołu. Monitor można nastawić o 30 stopni w górę lub o 5 stopni w dół, jak przedstawia to strzałka na rysunku.

• Kabel sygnałowy • Przewód zasilający • Adapter sieciowy (LSE9901B1970)

Podręcznik użytkownika polski – 3

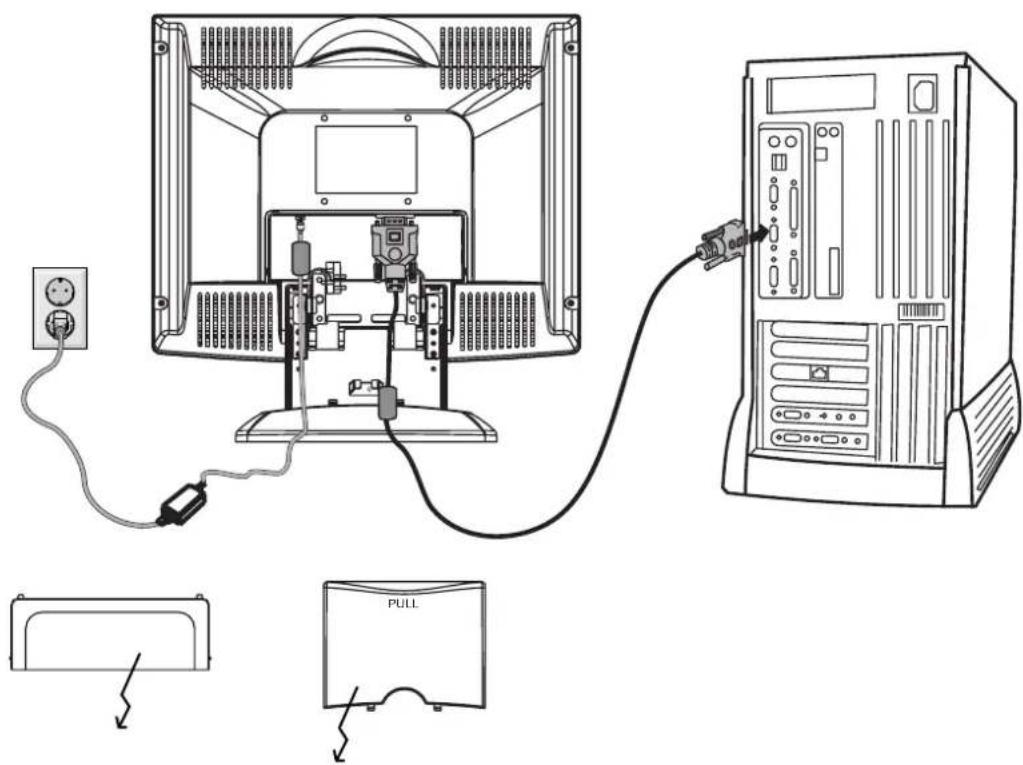

• Instalacja dysku• Podręcznik użytkownikapolski – 4 MultiSync LCD1700V Instalacja Instalując monitor do swego systemu goszczącego proszę kierować się następującymi poszczególnymi krokami: Kroki

1. Najpierw zdejmij pokrywę złącza.

2. Następnie zdejmij pokrywę przewodu.

3. Przyłącz kabel wideo

a. Upewnij się, że zarówno monitor i komputer są odłączone od zasilania sieciowego. b. Kabel wideo podłącz najpierw do komputera następnie do monitora.

4. Podłącz przewód zasilający. Najpierw sprawdź, czy przewód zasilający, którego używasz jest odpowiedni

dla twojego środowiska. Podłącz do monitora przewód adaptera sieciowego. Przewód zasilający podłącz do adaptera sieciowego, a następnie włącz do prawidłowo uziemionego gniazdka sieciowego.

5. Załóż pokrywę kabla.

6. Załóż pokrywę złącza.

7. Włącz monitor i komputer.

Najpierw włącz monitor, a następnie komputer. Zachowanie tej kolejności jest bardzo ważne.

8. Jeżeli monitor nie pracuje prawidłowo, aby ustalić usterkę skorzystaj ze wskazówek usuwania usterek.

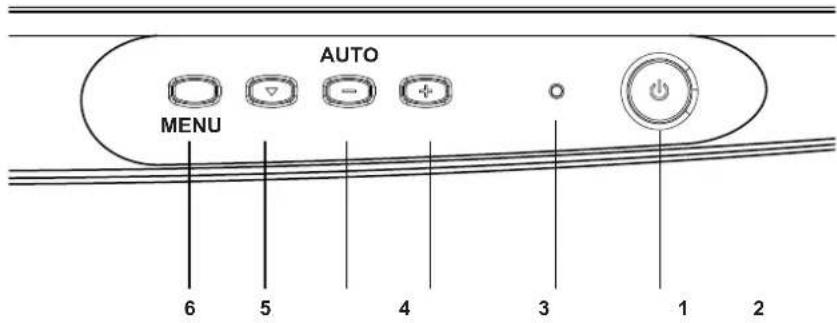

Pokrywa złącza Pokrywa kabla (Niniejszy otwór półkulisty to wyprowadzenie kablowe) PULLElementy sterowania Elementy sterowania panelu frontowego

1. Wyłącznik zasilania Włączanie i wyłączanie dopływu prądu elektrycznego.

dopływu prądu LED Świeci, kiedy włączony jest dopływ prądu el.

3. + Zwiększa wartość parametru OSD, który

został wybrany w celu nastawienia.

4. - Zmniejsza wartość parametru OSD, który

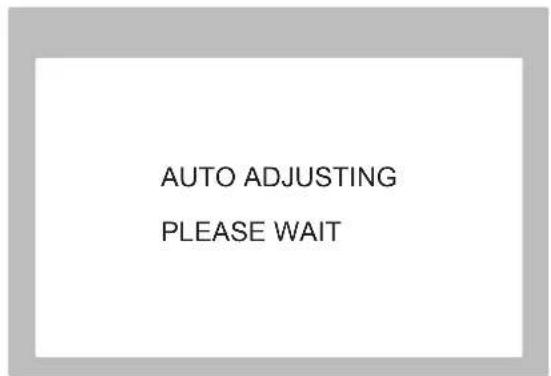

został wybrany w celu nastawienia. AUTO Hot key do nastawienia AUTO bez wyświetlacza OSD.

5. Wybór do poruszania się w dół w menu OSD.

6. Wybór MENU Do wyjścia i wejścia do menu OSD.

Praca standardowa OSD

1. W celu uaktywnienia menu OSD naciśnij jakikolwiek przycisk na panelu frontowym.

2. Do poruszania się w menu w dół użyj przycisku Select Down. Po wyborze zostanie podkreślony

odpowiedni parametr.

3. Następnie zastosuj ”+” lub ”-” do zwiększenia lub zmniejszenia wartości danego parametru lub wybierz z

4. Aby przerwać pracę z ekranem OSD kiedykolwiek podczas eksploatacji naciśnij przycisk MENU. Jeżeli w

wyznaczonym czasie nie zostanie naciśnięty żaden przycisk OSD zniknie automatycznie. AUTO MENU

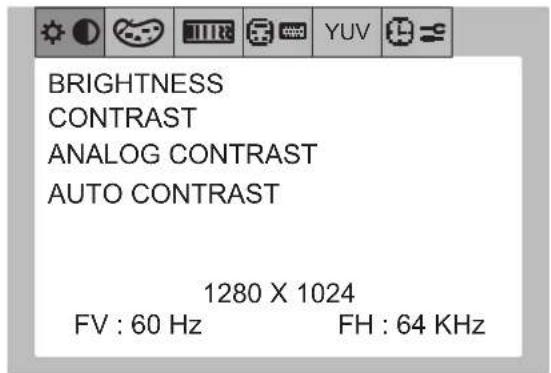

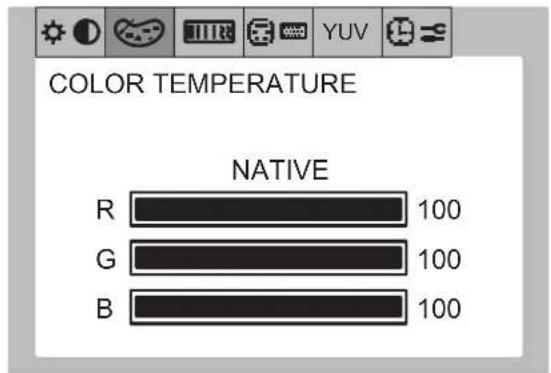

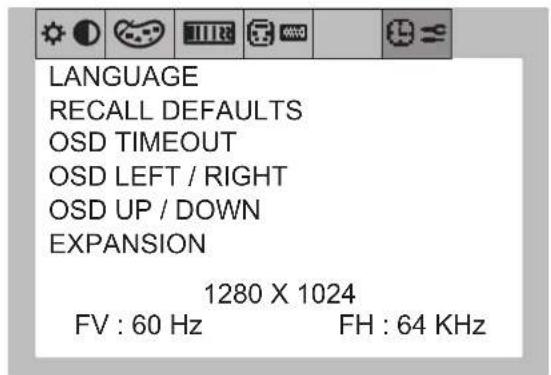

1280 X 1024 FV : 60 Hz FH : 64 KHzOpis funkcji OSD Podręcznik użytkownika polski – 7 Pozycja Opis funkcji BRIGHTNESS Zwiększenie i zmniejszenie jasności. CONTRAST Zwiększenie i zmniejszenie kontrastu; wstępna regulacja. Zalecona wartość wynosi 50. ANALOG CONTRAST Zwiększenie i zmniejszenie kontrastu; dokładna regulacja. Zalecamy najpierw nastawić CONTRAST na 50. AUTO CONTRAST Regulacja wyświetlanego obrazu pochodzącego z niestandardowych sygnałów wejściowych video. COLOR TEMPERATURE Wybierając 9300, 7500, 5500 NATIVE i USER naciśnij “-” lub “+”. Nastawienia zawartości R/G/B możesz dokonać wybierając tylko USER, inaczej nie można. W celu przywrócenia nastawienia standardowego od producenta naciśnij ”+” i “-”. AUTO ADJUST Dla uaktywnienia tej funkcji naciśnij “+”. Auto-Adjust automatycznie nastawi pozycję V, pozycję H, H. Size, i Fine, przy czym cały proces trwa około 5 sekund. LEFT / RIGHT Przesuw powierzchni wyświetlania w lewo i w prawo. UP / DOWN Przesuw powierzchni wyświetlania w górę i w dół. Jeżeli funkcja “Auto Adjustment function” nie zapewni zadawalającego nastawienia obrazu, możliwe jest dostrojenie przy pomocy funkcji “H.Size” (dot clock). Do tego celu można zastosować test Moiré wzorowy. Funkcja ta może zmienić szerokość obrazu. Dla wypośrodkowania obrazu na ekranie należy zastosować menu Left/Right. Jeżeli H.Size jest błędnie kalibrowany, to rezultat będzie wyglądał jak ten rysunek. Obraz powinien być homogeniczny. Jeśli funkcja “Auto Adjustment function” oraz funkcja “H.Size” nie zapewnią zadawalającego nastawienia obrazu można go dokładnie wyregulować przy pomocy funkcji “Fine”. Polepsza zogniskowanie, czystość oraz stabilność obrazu przez zwiększenie lub zmniejszenie tego ustawienia. Do tego celu można zastosować test wzorowy Moiré. Jeżeli H.Size jest błędnie kalibrowany, to rezultat będzie wyglądał jak ten rysunek. Obraz powinien być homogeniczny. H. SIZE FINE Uwaga: Do wyżej wymienionych nastawień: jednoczesne naciśnięcie ”+” i ”-” zmieni nastawienie na poprzednie wartości nastawione przez producenta.polski – 8 MultiSync LCD1700V Opis funkcji OSD – kontynuacja Uwaga: Do wyżej wymienionych nastawień: jednoczesne naciśnięcie ”+” i ”-” zmieni nastawienie na poprzednie wartości nastawione przez producenta. CURRENT INPUT CURRENT INPUT IS DSUB ANALOG

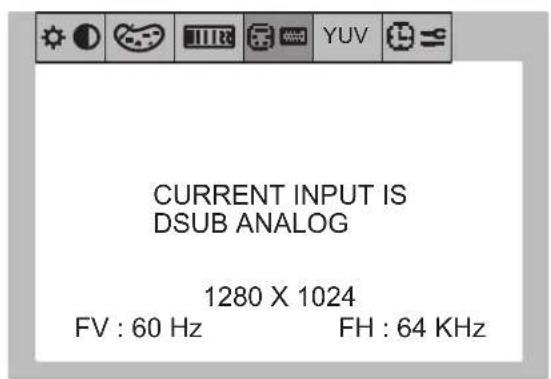

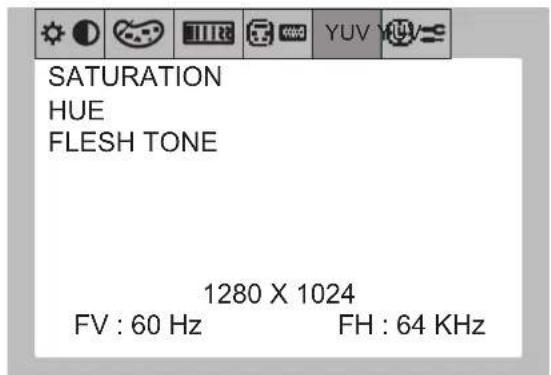

INFORMACJA Podaje aktualną rozdzielczość. V-częstotliwość (FV), i H-częstotliwość (FV). NO SIGNAL INPUT Informacja, że nie ma żadnego sygnału wejściowego. Pozycja Opis funkcji SATURATION Zwiększenie i zmniejszenie nasycenia barw. HUE Zwiększenie i zmniejszenie tonu barwy. FLESH TONE Nastawienie barw do naturalnych odcieni. LANGUAGE (język) Wybierz jeden z języków English, French, Italian, German i Spanish. RECALL DEFAULTS Powrót monitora do jego nastawienia standardowego. OSD TIME OUT OSD menu pozostaje na ekranie tak długo, jak jest używane. W menu OSD TIME OUT można określić opóźnienie monitora dla wyłączenia menu OSD od ostatniego przyciśnięcia przycisku. Można wybrać opcje opóźnienia 10, 20, 45, 60 i 90 sekund. OSD Przesunięcie położenia OSD na ekranie w kierunku poziomym. LEFT / RIGHT Kiedy naciśnięty jest przycisk "+" to menu sterowania OSD przemieścić na prawą stronę ekranu. Podobnie, gdy naciśnięty jest przycisk "-", to menu sterowania OSD przemieścić na lewą stronę. OSD Przesunięcie położenia OSD na ekranie w kierunku pionowym. UP / DOWN Kiedy naciśnięty jest przycisk "+" to menu sterowania OSD przemieścić do górnej części ekranu. Podobnie, gdy naciśnie się przycisk "-", menu sterowania OSD przemieścić do dolnej części ekranu. EXPANSION Obraz zostaje rozciągnięty do rozmiaru 1280 x 1024, bez względu na rozdzielczość. - wybór nie + wybór tak AUTO ADJUSTING Automatycznie reguluje położenie obrazu, rozmiar poziomy oraz ustawienia dokładne. Niniejszy proces trwa 5 sekund. Komunikaty OSDZalecenia Zasady bezpieczeństwa i utrzymania NALEŻY PRZESTRZEGAĆ NASTĘPUJĄCYCH ZASAD

• NIE OTWIERAĆ MONITORA. Wewnątrz monitora nie ma żadnych elementów, które użytkownik mógłby obsługiwać. Zdjęcie pokryw grozi porażeniem prądem elektrycznym oraz innymi niebezpieczeństwami. Wszelkie prace serwisowe może wykonywać jedynie wykwalifikowany personel.

• Nie wolno rozlewać cieczy na obudowę monitora, ani używać go w pobliżu wody.

• Nie wolno wkładać żadnych przedmiotów w szczeliny obudowy, ponieważ mogą dotykać elementów znajdujących się pod napięciem, co może spowodować zagrożenie dla zdrowia lub życia, porażenie prądem elektrycznym, pożar lub uszkodzenie sprzętu.

• Nie stawiać ciężkich przedmiotów na przewodzie zasilającym. Uszkodzenie przewodu zasilającego może spowodować porażenie prądem lub pożar.

• Nie wolno stawiać monitora na pochyłych lub niestabilnych wózkach, stojakach lub stołach, ponieważ monitor może spaść i w rezultacie ulec zniszczeniu lub niebezpiecznej awarii.

• Jeżeli monitor MultiSync LCD1700V ma bya używany w Europie, poza Wielką Brytanią, i zasilany prądem zmiennym o napięciu 220 - 240 V, to należy stosować kabel zasilający dostarczony razem z monitorem.

• W Wielkiej Brytanii do zasilania monitora należy stosować przewód zgodny ze Standardem Brytyjskim z zaprasowaną wtyczką zawierającą czarny bezpiecznik (5 A), którego parametry zostały dobrane do pracy z tym sprzętem. Jeżeli przewód zasilający nie został dostarczony razem z monitorem, należy skontaktować się z dostawcą.

• Jeżeli monitor MultiSync LCD1700V ma być zasilany w Australii prądem zmiennymo napięciu 220 - 240 V, to należy stosować kabel zasilający dostarczony razem z monitorem.

• We wszystkich pozostałych przypadkach należy stosować przewód zasilający odpowiedni do parametrów sieci zasilającej prądu zmiennego oraz zgodny ze standardami bezpieczeństwa danego kraju.

• Używaj adaptera sieciowego, który jest częścią dostawy. Nie wolno kłaść żadnych przedmiotów na monitorze i nie wolno eksploatować go pod gołym niebem.

• Nie wolno kłaść żadnych przedmiotów na monitorze i nie wolno eksploatować go pod gołym niebem.

• Lampa fluorescencyjna znajdująca się wewnątrz monitora LCD zawiera rtęć. Należy postępować zgodnie z miejscowymi przepisami o ochronie środowiska podczas likwidacji monitora. W razie zaistnienia następujących okoliczności, należy niezwłocznie odłączyć komputer od gniazdka zasilającego:

• Przewód zasilający lub gniazdo sieciowe są uszkodzone.

• Na monitor spadł ciężki przedmiot.

• Monitor był wystawiony na działanie deszczu lub wody.

• Monitor upadł i jego obudowa została uszkodzona.

• Monitor nie działa normalnie pomimo stosowania się do zaleceń zawartych w instrukcji obsługi.

• Nie zginać przewodu zasilającego.

• Nie należy eksploatować monitora w miejscach o wysokiej temperaturze, dużej wilgotności, dużym zapyleniu lub dużym zabrudzeniu smarami czy olejami.

• Zachować ostrożność w razie zbicia szkła.

• Nie zakrywać otworów wentylacyjnych monitora. UWAGA

• W razie uszkodzenia monitora nie wolno dotykać ciekłych kryształów.

• Należy zapewnić wystarczającą wentylację wokół monitora w celu właściwego rozproszenia ciepła; Nie wolno zasłaniać otworów wentylacyjnych oraz ustawiać monitora w pobliżu grzejników lub innych źródeł ciepła. Nie wolno kłaść żadnych przedmiotów na górną część monitora.

• Wyjmując wtyczkę kabla zasilającego odłączamy monitor od zasilania; Monitor powinien być zainstalowany w pobliżu gniazdka, do którego jest łatwy dostęp.

• Podczas transportu należy ostrożnie obchodzić się z monitorem. Opakowanie należy zachować na wypadek transportu monitora w przyszłości. Podręcznik użytkownika polski – 9polski – 10 MultiSync LCD1700V Zalecenia – kontynuacja

• Po włączeniu zaleca się pozostawić monitor na 20 minut w celu nagrzania się.

• Należy tak ustawić wysokość monitora, aby górna część ekranu znajdowała się trochę poniżej linii wzroku. Oczy powinny być skierowane lekko w dół podczas patrzenia w środek ekranu.

• Monitor należy umieścić nie bliżej niż 40 cm i nie dalej niż 70 cm od oczu. Optymalna odległość wynosi 50 cm.

• Okresowo należy dać oczom odpocząć patrząc na przedmiot oddalony o przynajmniej 6 m. Należy często mrugać powiekami.

• Ustawić monitor pod kątem 90° do okna lub innych źródeł światła, aby zminimalizować odbicie światła. Ustawić przechył monitora tak, aby światło emitowane przez oświetlenie umieszczone na suficie nie odbijało się od ekranu.

• Jeżeli odbijające się światło utrudnia patrzenie na ekran, należy zastosować filtr antyodblaskowy.

• Do czyszczenia ekranu monitora używaj miękkiej szmatki. Nie zaleca się stosowania jakichkolwiek środków myjących lub zmywaczy do szkła!

• Należy ustawić jasność i kontrast monitora w celu uzyskania optymalnej widzialności.

• Uchwyty na dokumenty należy ustawiać blisko ekranu.

• To, na co patrzy się najczęściej (ekran lub dokumenty), powinno znajdować się na wprost oczu w celu zmniejszenia kręcenia głową podczas pisania.

• Nie zaleca się długotrwale wyświetlać ten sam obraz, ponieważ może pojawić się efekt poświaty.

• Należy regularnie kontrolować wzrok. Ergonomia W celu zapewnienia maksymalnej ergonomii zaleca się stosowanie poniższych wskazówek:

• Przy korzystaniu ze standardowych sygnałów należy ustawić wartości fabryczne rozmiaru i pozycji.

• Ustawić fabrycznie wartości kolorów.

• Należy stosować sygnał bez przeplotu z szybkością odświeżania pionowego w zakresie 60 - 75 Hz.

• Należy unikać używania koloru niebieskiego na ciemnym tle, ponieważ jest on trudno widoczny i powoduje zmęczenie oczu z powodu małego kontrastu.Usuwanie usterek Zanim oddasz swój monitor LCD do serwisu, przejrzyj niżej wymieniony wykaz usuwania usterek w celu upewnienia, że nie możesz sam określić usterki. Deklaracja producenta Niniejszym oświadczamy, że monitor kolorowy MultiSync LCD1700V jest zgodny z dyrektywą Council Directive 73/23/EEC: – EN 60950 Dyrektywą Rady 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 i jest oznaczony znakiem NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, JAPAN Podręcznik użytkownika polski – 11 Usterki Stan aktualny Usuwanie usterek Dioda LED świeci • Za pomocą OSD nastaw jasność i kontrast na maksimum lub ponownie uruchom do nastawienia poprzedniego

• Sprawdź główny wyłącznik

• Sprawdź czy przewód zasilający jest prawidłowo podłączony do adaptera sieciowego

• Sprawdź, czy przewód sygnału wideo jest prawidłowo podłączony w tylnej części monitora

• Sprawdź, czy włączone jest zasilanie sieciowe komputera. Obraz niestabilny • Sprawdź, czy nastawienie karty graficznej komputera i monitora jest poprawne. Nieprawidłowe nastawienie może spowodować niestabilność obrazu.

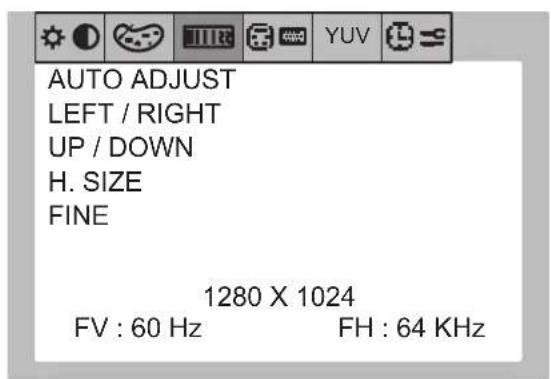

• Za pomocą OSD nastaw EXPANSION, H.SIZE, FINE, LEFT / RIGHT, i UP / DOWN z sygnałami niestandardowymi.

• Za pomocą OSD, w przypadku, gdy wyświetlenie nie jest przez cały ekran, proszę wybrać inną rozdzielczość lub inną częstotliwość odświeżania.

• Po nastawieniu wielkości obrazu zaczekaj kilka sekund, zanim zmienisz lub odłączysz przewód sygnału, lub wyłączysz główny wyłącznik monitora. Brak wyświetlenia, środek jest przesunięty, lub wyświetlenie jest zbyt małe albo zbyt duże dla danej wielkości. Obraz nienormalny Dioda LED nie świeci nr: rysunku Dioda LED świeci żółto Znak B przyznany przez POLSKIE CENTRUM BADAŃ I CERTYFIKACJISpecyfikacja

• Firma NEC-Mitsubishi Electronics Display zaleca używać rozdzielczości przy częstotliwości odświeżania ekranu 60 Hz w celu zapewnienia optymalnej jakości wyświetlania. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. polski – 12 MultiSync LCD1700V Nazwa modelu MultiSync LCD1700V LCD Display Typ monitora 17" TFT LCD Powierzchnia wyświetlania 338 x 270 mm / 13.3 cala x 10.6 cala Zakres kontrastu 400:1 (Typ.) Kąt widzialności 140°H 125°V (Typ.) Dane techniczne Liczba kolorów 16.7 M Rozdzielczość SXGA (1280 x 1024) przy 75*Hz maksimum. Jasność 250 cd/m
