MultiSync LCD1700V - Monitor NEC - Bezplatný návod k obsluze

NÁVOD K OBSLUZE MultiSync LCD1700V NEC

Uživatelská příručka

Bedienerhandbuch

Οδηγίες Χρήσής

Manual del usuario

Manuel Utilisateur

Manuale utente

Analogový LCD Monitor

MultiSync LCD1700V – Uživatelská příručka

OBSAH

Upozomění ...... cz - 2

Varování ...... cz - 2

Vybalování ...... cz - 3

Nastavení polohy displeje ...... cz - 3

Instalace cz - 4

Uživatelské ovládací prvky ...... cz - 5

Ovládací prvky čelního panelu.... cz - 5

Standardní provoz OSD cz - 5

Sub-menu OSD ...... cz - 6

Popis funkce OSD ...... cz - 7

Hlášení OSD ...... cz - 8

Doporučené použití ...... cz - 9

Odstraňování závad cz - 11

CE cz - 11

Specifikace cz - 12

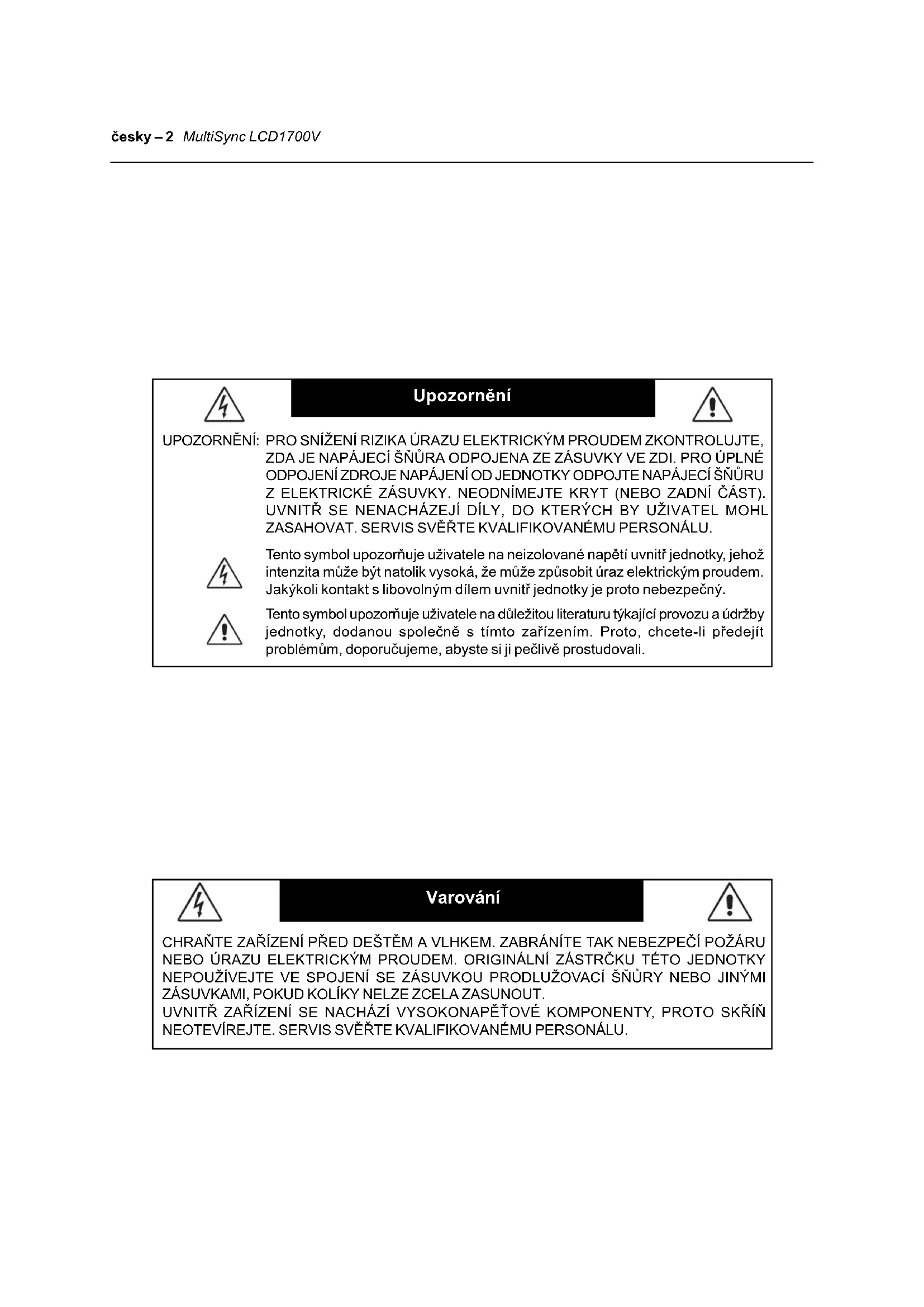

Upozornění

UPOZORNĚNÍ: PRO SNÍŽENÍ RIZIKA ÚRAZU ELEKTRICKÝM PROUDEM ZKONTROLUJTE, ZDA JE NAPÁJECÍ ŠŇŮRA ODPOJENA ZE ZÁSUVKY VE ZDI. PRO ÚPLNÉ ODPOJENÍ ZDROJE NAPÁJENÍ OD JEDNOTKY ODPOJTE NAPÁJECÍ ŠŇŮRU Z ELEKTRICKÉ ZÁSUVKY. NEODNÍMEJTE KRYT (NEBO ZADNÍ ČÁST). UVNITŘ SE NENACHÁZEJÍ DÍLY, DO KTERÝCH BY UŽIVATEL MOHL ZASAHOVAT. SERVIS SVĚŘTE KVALIFIKOVANÉMU PERSONÁLU.

Tento symbol upozorňuje uživatele na neizolované napětí uvnitř jednotky, jehož intenzita může být natolik vysoká, že může způsobit úraz elektrickým proudem. Jakýkoli kontakt s libovolným dílem uvnitř jednotky je proto nebezpečný.

Tento symbol upozorňuje uživatele na důležitou literaturu týkající provozu a údržby jednotky, dodanou společně s tímto zařízením. Proto, chcete-li předejít problémům, doporučujeme, abyste si ji pečlivě prostudovali.

Varování

CHRAŇTE ZAŘÍZENÍ PŘED DEŠTĚM A VLHKEM. ZABRÁNÍTE TAK NEBEZPEČÍ POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. ORIGINÁLNÍ ZÁSTRČKU TÉTO JEDNOTKY NEPOUŽÍVEJTE VE SPOJENÍ SE ZÁSUVKOU PRODLUŽOVACÍ ŠŇŮRY NEBO JINÝMI ZÁSUVKAMI, POKUD KOLÍKY NELZE ZCELA ZASUNOUT.

UVNITŘ ZAŘÍZENÍ SE NACHÁZÍ VYSOKONAPĚŤOVÉ KOMPONENTY, PROTO SKŘÍŇ NEOTEVÍREJTE. SERVIS SVĚŘTE KVALIFIKOVANÉMU PERSONÁLU.

Vybalování

Při vybalování krabice prosím zkontrolujte, zda obsahuje následující položky a uschovejte obalový materiál pro případ, že někdy budete muset monitor přepravovat nebo odesílat.

• Uživatelská příručka

- Installation Disk

• Kabel pro video signál

• Sítový adaptér (LSE9901B1970)

Nastavení polohy displeje

Pro optimální nastavení polohy můžete seřídit naklonění monitoru tak, že oběma rukama uchopíte okraje monitoru tak, jak je to znázorněné dole na obrázku. Monitor je možné nastavit o 30 stupňů nahoru, nebo o 5 stupňů dolů, jak to ukazuje šipka na obrázku.

30° 5°

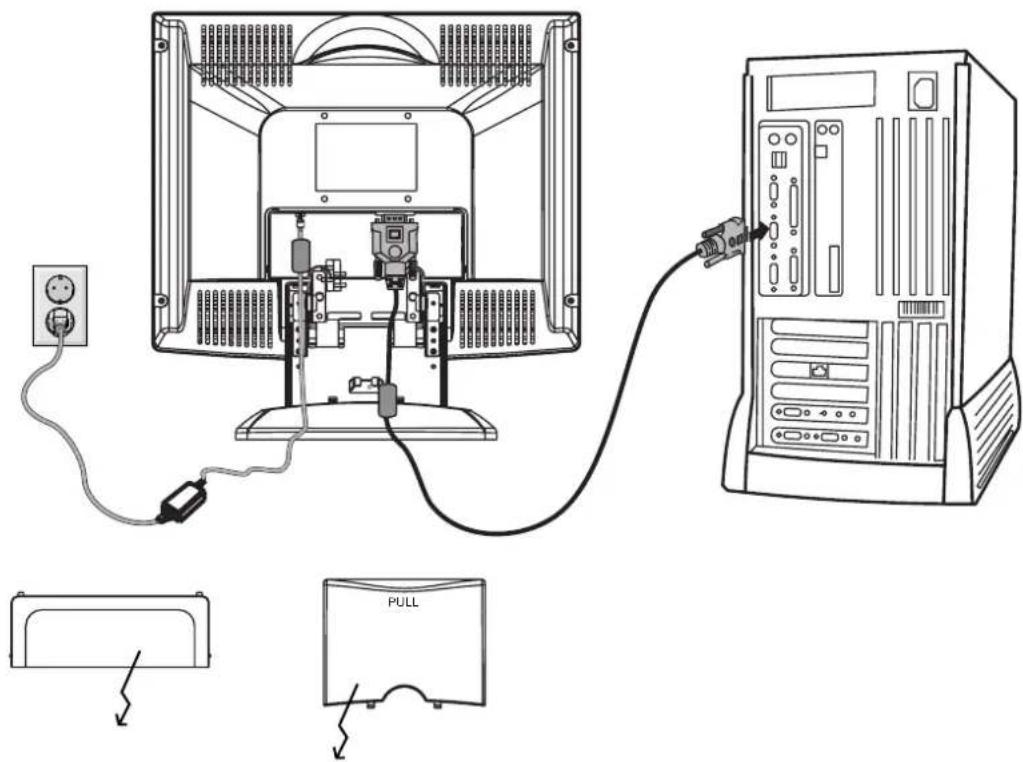

Instalace

Při instalaci monitoru do svého hostitelského systému se, prosím, říd'te následně uvedenými jednotlivými kroky:

Kroky

1. Nejprve otevřete kryt konektoru.
2. Pak otevřete kryt kabelu.
3. Připojte video kabel

a. Přesvědčete se, že jak monitor, tak počítač jsou odpojeny od síťového napájení.
b. Video kabel připojte nejprve k počítači, pak k monitoru.

1. Připojte napájecí šňůru

Nejprve zkontrolujte, zda napájecí šňůra, kterou používáte, je pro Vaše prostředí ta správná. Připojte k monitoru šňůru sit'ového adaptéru.

Napájecí šňůru připojte k síťovému adaptéru a pak ji zastrčte do řádně uzemněné síťové zástrčky.

1. Zavřete kryt kabelu.
2. Zavřete kryt konektoru.
3. Zapněte monitor a počítač

Nejprve zapněte monitor, pak zapněte počítač.

Zachování tohoto pořadí je velmi důležité.

1. Pokud monitor stále nefunguje správně, použijte ke zjištění závady, pokyny pro odstraňování závad.

Kryt konektoru Kryt kabelu
(Tento půlkruhový otvor je kabelový vývod)

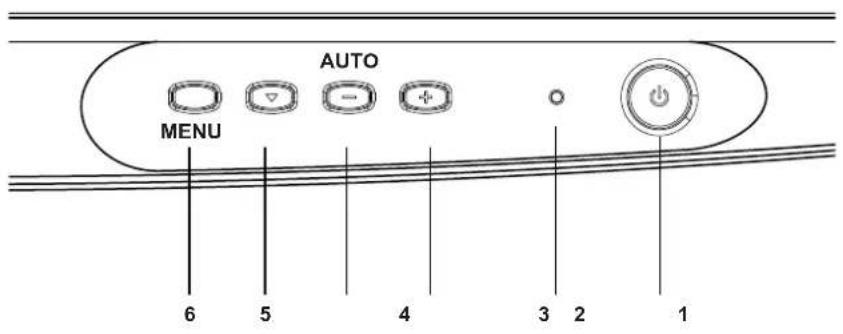

Uživatelské ovládací prvky

AUTO MENU 6 5 4 3 2 1

Ovládací prvky čelního panelu

1. Hlavní vypínač Zapínání a vypínání přívodu el. proudu.

2. Kontrolka přívodu proudu LED Svítí, když je přívod el. proudu zapnut.

3. • Zvyšuje hodnotu parametru OSD, který byl zvolen pro nastavení.
4. • Snižuje hodnotu parametru OSD, který byl zvolen pro nastavení. AUTO Hot key pro AUTO nastavení bez displeje OSD.

5. Volba ▼ pro pohyb směrem dolů v menu OSD.

6. Volba MENU Pro výstup a vstup do menu OSD.

Standardní provoz OSD

1. Pro aktivaci menu OSD stiskněte jakékoliv tlačítko na čelním panelu.
2. Pro pohyb v menu směrem dolů použijte tlačitko Select Down. Příslušný parametr se při zvolení zvýrazní.
3. Pak použijte "+" or "-" ke zvýšení nebo snížení hodnoty daného parametru, nebo vyberte z různých možností.
4. Pro přerušení práce s obrazovkou OSD kdykoliv během provozu zmáčkněte tlačitko MENU. Pokud se po určitou dobu nestiskne žádné tlačitko OSD zmizí automaticky.

Sub-menu OSD

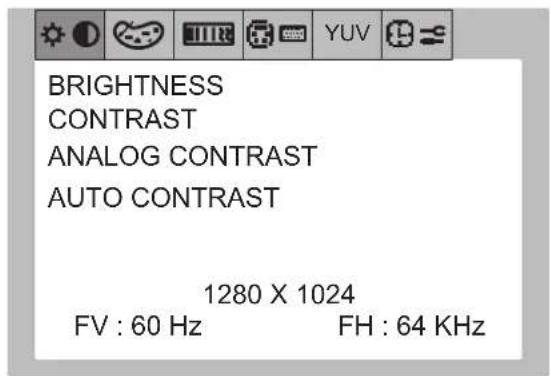

BRIGHTNESS CONTRAST ANALOG CONTRAST AUTO CONTRAST 1280 X 1024 FV : 60 Hz FH : 64 KHz

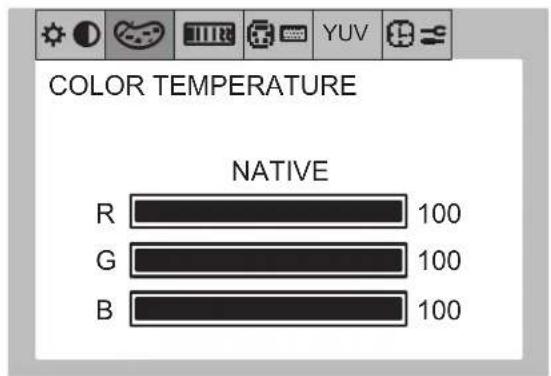

COLOR TEMPERATURE NATIVE R 100 G 100 B 100

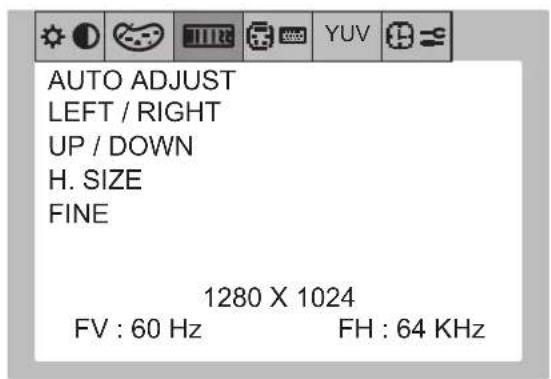

AUTO ADJUST LEFT / RIGHT UP / DOWN H. SIZE FINE 1280 X 1024 FV : 60 Hz FH : 64 KHz

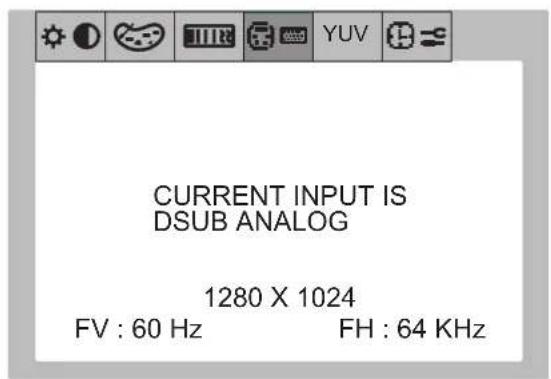

CURRENT INPUT IS DSUB ANALOG 1280 X 1024 FV : 60 Hz FH : 64 KHz

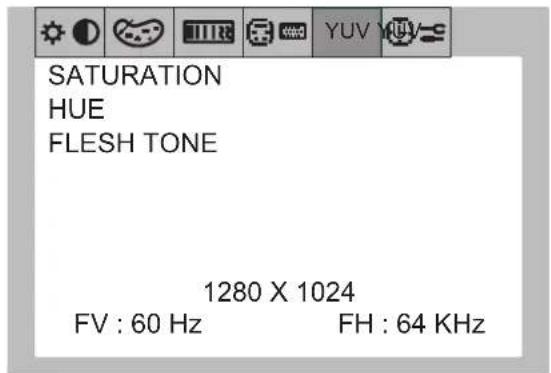

SATURATION HUE FLESH TONE 1280 X 1024 FV : 60 Hz FH : 64 KHz

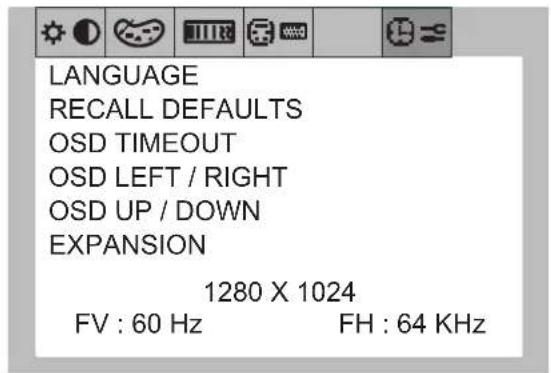

LANGUAGE RECALL DEFAULTS OSD TIMEOUT OSD LEFT / RIGHT OSD UP / DOWN EXPANSION 1280 X 1024 FV : 60 Hz FH : 64 KHz

NO SIGNAL INPUT

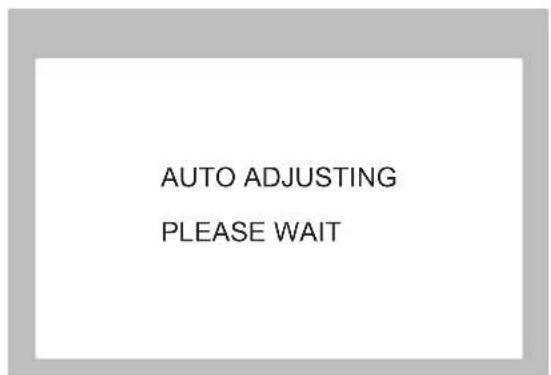

AUTO ADJUSTING PLEASE WAIT

Popis funkce OSD

Položka Popis funkce
BRIGHTNESS Přidání a ubrání jasu.
CONTRAST	Přidání a ubrání kontrastu; hrubé nastavení. Doporučená hodnota je 50.
ANALOG CONTRAST Přidání	a ubrání kontrastu; jemné nastavení.Doporučujeme nastavit CONTRAST nejprve na 50.
AUTO CONTRAST Nastaví obraz pro nestandardní vstupní video signál.
COLOR TEMPERATURE	Pro výběr 9300, 7500, 5500, NATIVE a USER stiskněte “-” nebo “+”.Nastavení obsahu R/G/B můžete provádět pouze při volbě USER, jinak nelze.Pro obnovení standardních nastavení od výrobce stiskněte současně “+” a “-”.
AUTO ADJUST Pro aktivaci této funkce stiskněte “+”.Auto-Adjust automaticky nastaví polohu V, polohu H, H. Size, a Fine,přičemž celý proces trvá přibližně 5 sekund.
LEFT / RIGHT Posuv zobrazovací plochy doleva a doprava.
UP / DOWN	Posuv zobrazovací plochy nahoru a dolů.
H. SIZE	Pokud Vám funkce “Auto Adjustment function” nezajistíuspokojivé nastavení obrazu, můžete doladění provéstpomocí funkce “H.Size” (dot clock). Pro tento účel jemožné použít test Moiré vzorování. Tato funkce můžezměnit šířku obrazu. Pro vystředění obrazu na obrazovcepoužijte menu Left/Right. Jestliže je H.Size chybněkalibrovaný, pak výsledek bude vypadat jako tentoobrázek. Obraz by měl být homogenní.
FINE	Pokud Vám funkce“Auto Adjustment function” a funkce“H.Size” nezajistí uspokojivé nastavení obrazu, můžetepomocí funkce “Fine” provést jemné doladění. Zlepšízaostření, zřetelnost a stabilitu obrazu zvýšením nebosnížením hodnoty tohoto nastavení. Pro tento účel jemožné použít test Moiré vzorování. Jestliže je hodnotaFine chybně kalibrovaná, pak výsledek bude vypadat jakotento obrázek. Obraz by měl být homogenní.

Poznámka: Ke shora uvedeným nastavením: současné stisknutí “+” a “-” vrátí nastavení na původní hodnoty nastavené výrobcem.

Popis funkce OSD – pokracování

Položka Popis funkce
SATURATION Zvýšení a snížení sytosti barev.
HUE Zvýšení a snížení intenzity tónu barvy.
FLESH TONE	Nastavení barev do přirozených odstínů.
LANGUAGE	Zvolte jeden z jazyků: English, French, Italian, German a Spanish.
RECALL DEFAULTS Návrat monitoru do jeho standardních nastavení.
OSD TIMEOUT	Menu OSD zůstane zobrazeno tak dlouho, dokud se používá. V menu OSD TIMEOUT můžete zvolit prodlevu monitoru pro vypnutí menu OSD po posledním stisknutí tlačítka.Z výroby jsou nastaveny prodlevy 10, 20, 45, 60 a 90 sekund.
OSD Posuv polohy OSD na obrazovce v horizontálním směru.LEFT / RIGHT	Když je stisknuto tlačítko "+" , pak se menu ovládání OSD přemístí na pravou stranu obrazovky.Stejně tak, když stiskne tlačítko "-" , menu ovládání OSD se přemístí na levou stranu.
OSD Posuv polohy OSD na obrazovce ve vertikálním směru.UP / DOWN	Když je stisknuto tlačítko "+" , pak se menu ovládání OSD přemístí do horní části obrazovky. Podobně, když se stiskne tlačítko "-" , menu ovládání OSD se přemístí do spodní části obrazovky.
EXPANSION ZVĚTŠOVÁNÍ - volba ne	Obraz může být zvětšen na velikost 1280 x 1024, bez ohledu na rozlišení.+ volba ano
AUTO ADJUSTING	Automaticky nastaví pozici obrazu, horizontální rozměr a jemné nastavení.Tento proces trvá 5 sekund.

Hlášeni OSD

CURRENT INPUT IS DSUB ANALOG	CURRENT INPUT IS DSUB ANALOG
INFORMACE	Udává aktuální rozlišení. V-kmitočet (fV), a H-kmitočet (fH).
NO SIGNAL INPUT	Tato zpráva upozorní na nepřítomnost vstupního signálu.

Poznámka: Ke shora uvedeným nastavením: současné stisknutí “+” a “-” vrátí nastavení na původní hodnoty nastavené výrobcem.

Doporučené použití

Bezpečnostní opatření a údržba

CHCETE-LI DOSÁHNOUT OPTIMÁLNÍHO VÝKONU BAREVNÉHO MONITORU LCD MULTISYNC, POSTUPUJTE PŘI JEHO NASTAVOVÁNÍ A POUŽÍVÁNÍ PODLE NÁSLEDUJÍCÍCH POKYNŮ:

• MONITOR NEOTVÍREJTE. Uvnitř monitoru nejsou žádné součástky, které by si mohl uživatel sám opravit. Při otvírání nebo odstraňování krytů se vystavujete nebezpečí úrazu elektrickým proudem a dalším rizikům. Veškeré servisní zásahy přenechejte odborníkům.
• Dbejte, aby se do monitoru nedostaly tekutiny a nepoužívejte ho v blízkosti vody.
• Do mezer obalu nezasouvejte žádné předměty. Mohly by se dotknout nebezpečných částí pod napětím, což může způsobit úraz elektrickým proudem, požár nebo selhání zařízení.
• Na napájecí šňůru nepokládejte žádné těžké předměty. Poškození šňůry může způsobit úraz elektrickým proudem nebo požár.
• Produkt neumístujte na šikmé a nestabilní vozíky, stojany nebo stoly; monitor se může pádem vážně poškodit.
• Při provozu MultiSync LCD1700V v síti s napětím 220 - 240 V střídavého proudu v Evropě kromě Velké Británie používejte síťovou šňůru dodávanou s monitorem.
• Ve Spojeném království se smí používat k tomuto monitoru jen schválená šňůra BS se zalitou zástrákou a s černou pojistkou (5A). Není-li napájecí šňůra součástí zařízení, spojte se s dodavatelem.
• Při provozu monitoru MultiSync LCD1700V v síti s napětím 220 - 240 V v Austrálii používejte síťovou šňůru dodávanou s monitorem.
• Ve všech ostatních případech používejte napájecí šnůru, která se shoduje s napětím zásuvky a která vyhovuje bezpečnostním předpisům dané země.
• Používejte síťový adaptér, který je součástí dodávky. Neumistujte na síťový adaptér žádné předměty a nepoužívejte síťový adaptér mimo budovy.
• Neumistujte na monitor žádné předměty a nepoužívejte monitor mimo budovy.
• Vnitřní část fluorescenční trubice v monitoru LCD obsahuje rtut'. Při likvidaci této trubice se řid'te normami a předpisy vašich úřadů.

V níže popsaných případech je nutno okamžitě odpojit monitor ze sítě a přívolat odborného technika:

• Dojde-li k poškození napájecí šňůry nebo zástrčky.
• Do monitoru se dostane kapalina nebo monitor upadne na zem.
• Monitor byl vystaven dešti nebo vodě.
• Monitor upadne nebo se poškodí jeho kryt.
• Monitor rádně nefunguje, přestože jste dodrželi provozní pokyny.
• Neohýbejte napájecí šňůru.
• Nepoužívejte monitor v prostředí, které je příliš teplé, vlhké, prašné, nebo kde je vystaven mastnotě.
• Když se rozbije sklo, bud'te při manipulaci opatrní.
• Nezakrývejte větrací otvory na monitoru.

• Když se rozbije monitor nebo sklo, nedotýkejte se tekutých krystalů a při manipulaci bud’te opatrní.
• Zajistěte kolem monitoru odpovídající odvětrávání, aby se nepřehříval. Nezakrývejte větrací otvory a neumíst'ujte monitor do blízkosti topných těles a jiných tepelných zdrojů. Nepokládejte na monitor žádné předměty.
• Konektor napájecí šňůry je hlavním prostředkem pro odpojení systému od přívodu elektrického napětí. Monitor je třeba nainstalovat blízko elektrické zásuvky, k níž máte snadný přístup.
• Při dopravě a manipulaci zacházejte se zařízením opatrně. Obal uschovejte pro případnou přepravu.

Doporučené používání – pokračování

SPRÁVNÝM UMÍSTĚNÍM A NASTAVENÍM MONITORU MŮŽETE PŘEDEJÍT ÚNAVĚ OČÍ, BOLESTEM RAMEN A ŠÍJE. PŘI UMÍŠŤOVÁNÍ MONITORU ZKONTROLUJTE A ODRŽUJTE NÁSLEDUJÍCÍ:

• Pro dosažení optimálního výkonu nechejte monitor 20 minut zahřát.
• Umístěte monitor do takové výšky, abyste horní část obrazovky měli mírně pod úrovní očí. Když se díváte do středu obrazovky, Váš pohled by měl směřovat mírně dolů.
• Doporučená minimální vzdálenost monitoru od očí je 40 cm, maximální 70 cm. Optimální vzdálenost je 50 cm.
• Při práci pravidelně zaměřujte zrak na nějaký předmět vzdálený nejméně 6 m. Často mrkejte.

- Umístěte monitor v úhlu asi 90° vůči oknu a jiným světelným zdrojům tak, aby se neodrážely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodrážela stropní světla.

- Jestliže se nelze odrazu světla na obrazovce vyhnout, používejte antireflexní filtr.

- Povrch monitoru LCD čistěte jemnou látkou, která nepouští vlákna a není agresivní. Rozhodně nepoužívejte čisticí roztoky nebo čističe skla!

- Jas a kontrast nastavte tak, aby byla zajištěna optimální čitelnost.

- Stojan na předlohu umístěte v blízkosti obrazovky.

- Obrazovku nebo referenční materiál, se kterým pracujete, umístěte přímo před sebe, abyste při psaní co nejméně otáčeli hlavou.

- Rozhodně na monitoru nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili „vypálení“ obrazu.

- Chod'te pravidelně na prohlídky k očnímu lékaři.

Ergonomika

Pro maximální ergonomickou pohodu doporučujeme:

• Využívejte výrobcem nastavenou velikost a polohu (Size a Position) se standardním signálem.
• Použijte předvolbu nastavení barev.
• Používejte neprokládané signály s vertikální obnovovací frekvencí v rozsahu 60 - 75 Hz.
• Nepoužívejte primárně modrou barvu na tmavém pozadí; je špatně vidět a způsobuje únavu očí v důsledku nedostatečného kontrastu.

Odstraňování závad

Než svůj LCD monitor odešlete do servisu, projděte prosím níže uvedený seznam odstraňování závad, abyste se ujistili, že závadu nemůžete určit sami.

Závady	Aktuální stav	Odstranění závady
č.: obrázku	Dioda LED svítí • Pomocí OSD nastavte jas a kontrast na maximum, nebo provedte reset na původní nastavení
	Dioda LED nesvítí • Zkontrolujte hlavní vypínač
	Dioda LED svítí žlutě	Zkontrolujte, zda je napájecí šňůra správně připojena k sítovému adaptéru
Nenormální obraz	Nestabilní obraz	Zkontrolujte, zda je v pořádku nastavení grafické karty počítače a monitoru. Nesprávné nastavení může způsobovat nestabilitu obrazu.
	Nenízobrazení,střed jeposunutý, neboje zobrazenípříliš malé, čipříliš velké prodanou velikost.	Pomocí OSD, nastavte EXPANSION, H.SIZE, FINE, LEFT / RIGHT,a UP / DOWN s nestandardními signály.
		V případě, že není k dispozici zobrazení přes celou obrazovku, pomocí OSD, prosím, zvolte jiné rozlišení, nebo jinou snímkovou frekvenci.
		Po nastavení velikosti obrazu vyčkejte několik sekund před tím,než změníte nebo odpojíte kabel signálu, nebo vypnete hlavní vypínač monitoru.

Prohlášení výrobce

Tímto potvrzujeme, že barevný monitorMultiSync LCD1700V vyhovuje směrniciCouncil Directive 73/23/EEC:– EN 60950směrnici 89/336/EEC:– EN 55022– EN 61000-3-2– EN 61000-3-3– EN 55024a je opatřen značkouNEC-Mitsubishi Electric Visual Systems Corporation4-13-23, Shibaura, Minato-KuTokyo 108-0023, JAPAN

Specifikace

Název modelu MultiSync LCD1700V
LCD Display
Typ displeje 17" TFT LCD
Zobrazovací plocha (H x W) 338 x 270 mm / 13.3 palce x 10.6 palce
Rozsah kontrastu 400:1 (Typ.)
Zobrazovací úhel 140°H 125°V (Typ.)
Provozní charakteristiky
Zobrazované barvy 16,7 mil.
Rozlišení	SXGA (1280 x 1024) při 75*Hz - maximum.
Jas 250 cd/m	^2 (Typ.)
Rozsah synchronizace Horizontální: Vertikální: 56	31,5 kHz až 80 kHz automaticky3 Hz až 75 Hz automaticky
Interface	Analogový RGB, DDC2B
Vstupní konektor	15-pin D-sub
Uživatelské ovládací prvky
Ovládací prvky čelního panelu	Hlavní vypínač Zap./Vyp., MENU, Volba DOWN (▼), Hodnota (+/-)
Ovladače OSD	Contrast, Brightness, H-Position, V-Position, Fine, H.Size, Left/Right, Up/Down, Expansion, Factory Defaults, Auto-Adjust, Color Temperature, Saturation, Hue, Flesh Tone, Language, Informace
Fyzická specifikace
Rozměry (W x H x D)	434 x 437 x 220 (mm) / 17.1 x 17.2 x 8.7 (palce)
Netto hmotnost	6.2 Kg / 13.7 liber
Napájení
Úspora energie	VESA DPMS standard
Napájení	Střídavý proud 100 - 240 V @50/60 Hz
Jmenovitý proud	1,50 A při 100 - 120 V a 0,75 A při 220 - 240 V
Předpisy
Bezpečnostní, EMI & ergonomické	UL, C-UL, TÜV-GS, TÜV-Ergonomie, FCC-B, CE, TCO '99
Provozní prostředí
Provozní teplota:	5 °C až 35 °C / 41 °F až 95 °F
Vlhkost:	30 % až 80 %
Nadmořská výška:	0 až 12.000 stop
Skladovací teplota:	-10 °C až 60 °C / 14 °F až 140 °F
Vlhkost:	10 % až 85 %
Nadmořská výška:	0 až 40 000 stop

* Podle NEC-Mitsubishi Electronics Display je doporučené optimální rozlišení při obnovovacím kmitočtu 60 Hz. Právo na změnu technických údajů bez předchozího oznámení je vyhrazeno.
