BEDIENUNGSANLEITUNG MultiSync LCD1700V NEC

KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON

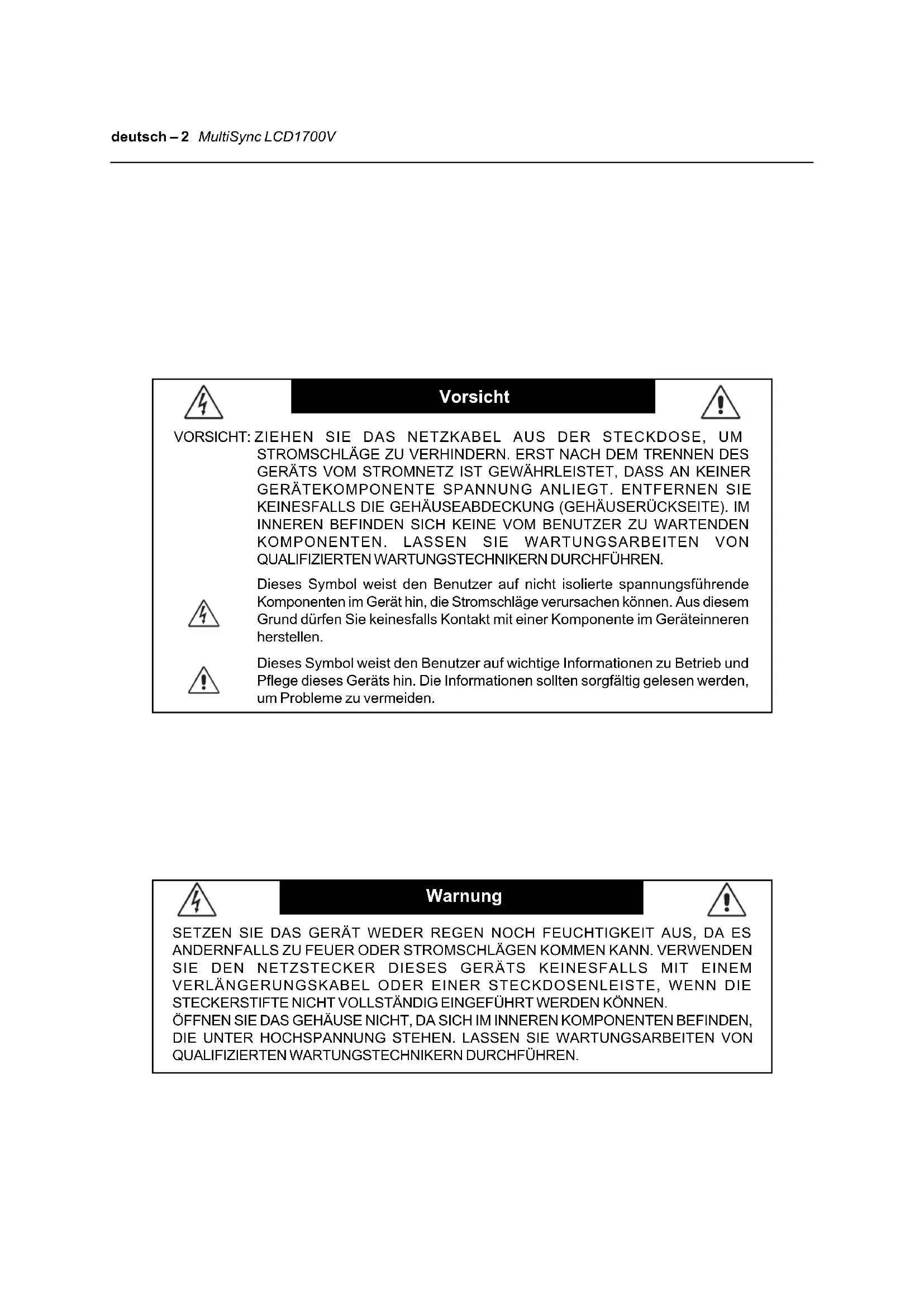

QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN. Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen. Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden. Warnung SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.Beim Auspacken Überprüfen Sie bitte beim Auspacken, ob die folgenden Teile vorhanden sind, und bewahren Sie für den Fall, dass Sie den Monitor später noch einmal versenden oder transportieren müssen, die Verpackung auf. Korrektur der Bildschirmposition Um die optimale Betrachtungsposition zu erhalten, können Sie die Neigung des Monitors korrigieren, indem Sie die Kanten des Monitors wie in der Abbildung gezeigt mit beiden Händen bewegen. Der Monitor kann um 30 Grad nach oben und bis zu 5 Grad nach unten gekippt werden, wie in der Zeichnung rechts.

Bedienerhandbuch deutsch – 3

• Installations-Diskette• Bedienerhandbuchdeutsch – 4 MultiSync LCD1700V Installation Um den Monitor auf Ihrem Host-System zu installieren, folgen Sie bitte den unten angegebenen Schritten: Schritte

1. Öffnen Sie zunächst die Anschlussabdeckung.

2. Öffnen Sie dann die Kabelabdeckung.

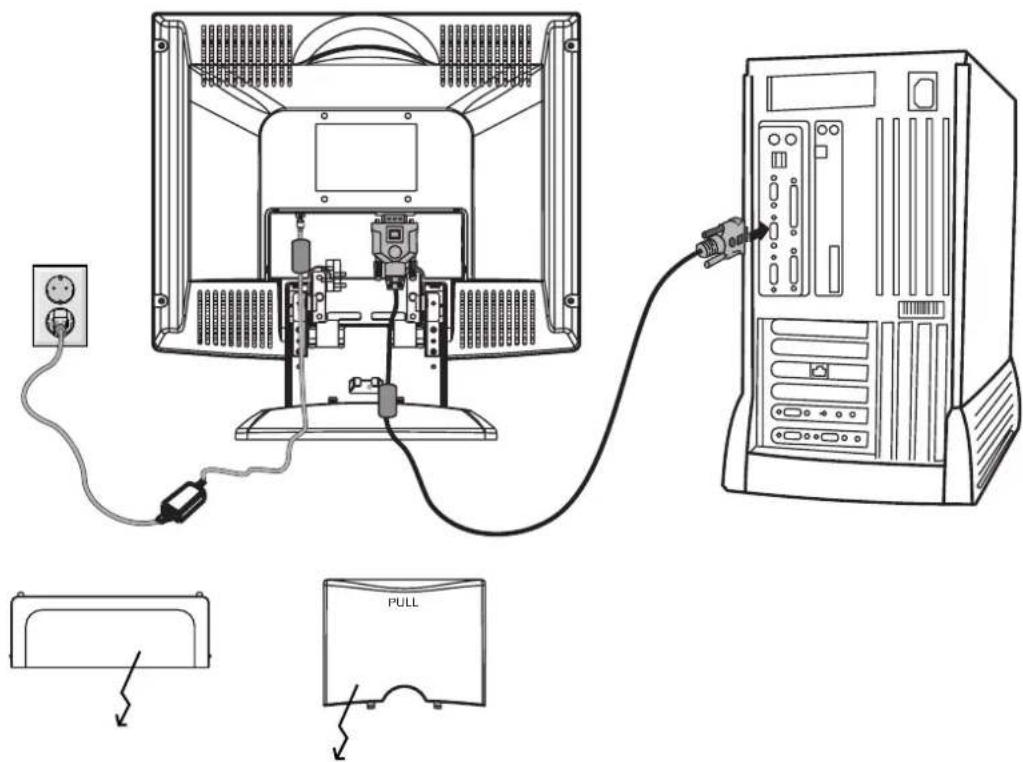

3. Schließen Sie das Signalkabel an.

a) Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b) Schließen Sie das Signalkabel zunächst an den Computer und dann an den Monitor an.

4. Schließen Sie das Netzkabel an.

Überprüfen Sie zunächst, ob der von Ihnen verwendete Netzkabeltyp für Ihre Region zutrifft. Schließen Sie das AC-Adapterkabel an den Monitor an. Schließen Sie das Netzkabel an den AC-Adapter an. Stecken Sie das Kabel dann in eine ordnungsgemäß geerdete Steckdose.

5. Montieren Sie die Kabelabdeckung.

6. Schließen Sie die Anschlussabdeckung.

7. Schalten Sie den Monitor und den Computer ein.

Schalten Sie zuerst den Monitor und dann den Computer ein. Diese Reihenfolge ist sehr wichtig.

8. Wenn der Monitor jetzt noch nicht richtig funktionieren sollte, lesen Sie bitte den Abschnitt zur Fehler-

behebung, um das Problem zu ermitteln. Anschlussabdeckung Kabelabdeckung (Diese halbkreisförmige Öffnung ist der Kabelanschluss.) PULLEinstellungen Bedienfeldsteuerungen

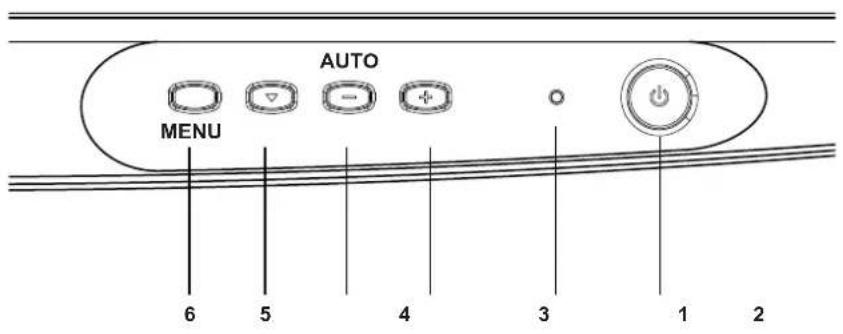

1. Netzschalter Schaltet den Monitor EIN oder AUS.

2. LED-Anzeige Leuchtet nach dem Einschalten auf.

3. + Mit Hilfe dieser Taste können Sie den Wert des Parameters im OSD, der korrigiert

werden soll, erhöhen.

4. - Mit Hilfe dieser Taste können Sie den Wert des Parameters im OSD, der korrigiert

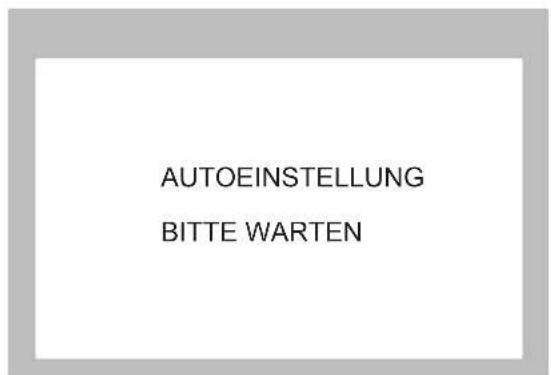

werden soll, verringern. AUTO Ein Hotkey für die AUTO-Einstellung, der keine OSD-Anzeige hat.

5. Auswahl Navigiert im OSD-Menü nach unten.

6. MENU (Auswahl) Beendet das OSD-Menü (bzw. ruft das OSD-Menü auf).

Standard-OSD-Betrieb

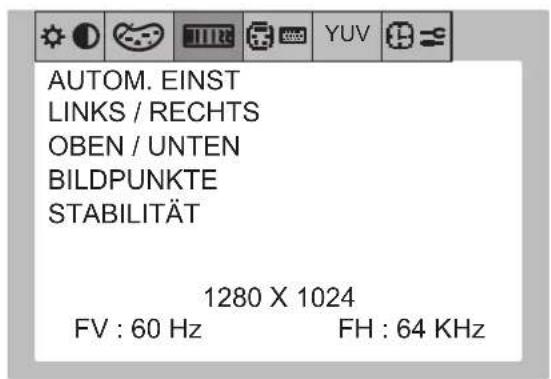

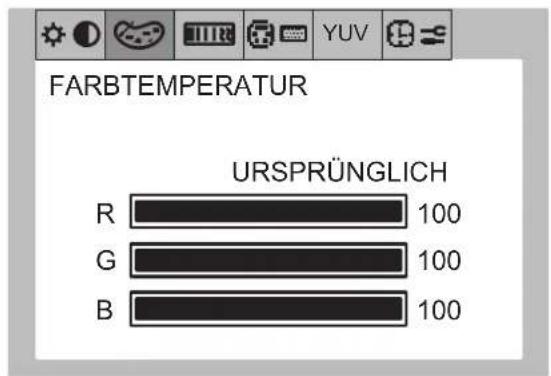

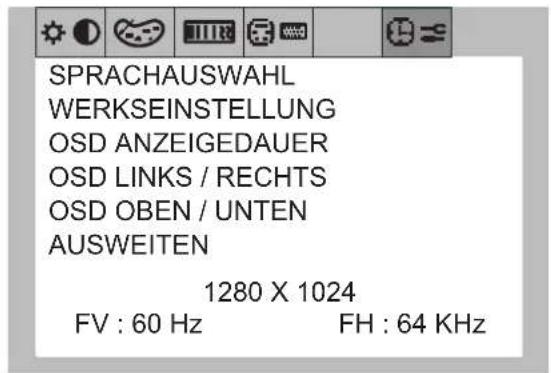

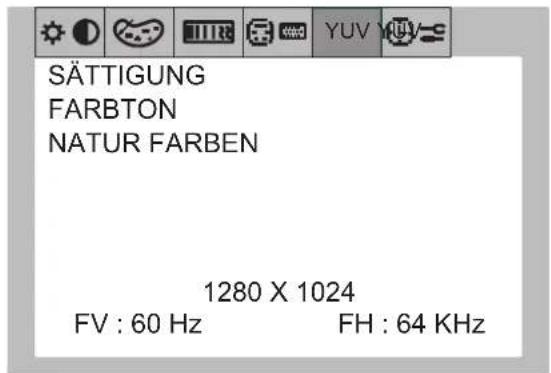

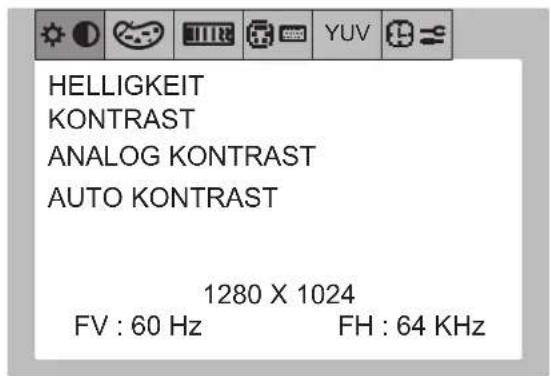

1. Drücken Sie auf eine beliebige Taste des Bedienfelds, um das OSD-Menü zu aktivieren.

2. Verwenden Sie den Auswahlpfeil, um durch das Menü zu navigieren. Der Parameter wird markiert, wenn Sie

3. Verwenden Sie die Taste “+” oder “-”, um den Wert des Parameters zu erhöhen bzw. zu verringern, oder

treffen Sie eine Auswahl weiterer Optionen.

4. Sie können das OSD-Menü jederzeit verlassen, indem Sie die MENU-Taste drücken. Wenn über einen

bestimmten Zeitraum keine Tasten gedrückt werden, wird das OSD-Menü automatisch geschlossen. AUTO MENU

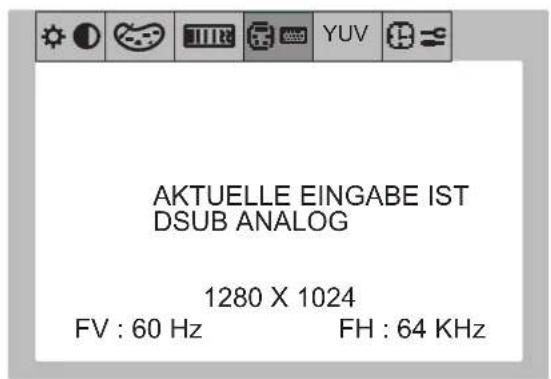

AKTUELLE EINGABE IST

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen führen und birgt weitere Risiken. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.

• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen und stellen Sie den Monitor in trockenen Räumen auf.

• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.

• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.

• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.

• Wird der MultiSync LCD1700V in Europa (außer Großbritannien) an einem Wechselstromnetz mit 220 - 240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

• In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

• Wird der MultiSync LCD1700V in Australien an einem Wechselstromnetz mit 220 - 240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

• In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht.

• Verwenden Sie den mitgelieferten AC-Adapter. Stellen Sie keine Objekte auf den AC-Adapter und setzen Sie den AC-Adapter nicht außerhalb umbauter Räume ein.

• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.

• Im Inneren der Fluoreszentröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien. Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.

• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.

• Der Monitor wurde Regen oder Wasser ausgesetzt.

• Der Monitor wurde fallen gelassen oder das Gehäuse wurde beschädigt.

• Der Monitor arbeitet trotz Beachtung des Bedienerhandbuches nicht ordnungsgemäß.

• Knicken Sie das Netzkabel nicht.

• Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.

• Lassen Sie Vorsicht walten.

• Decken Sie die Lüftungsschlitze des Monitors nicht ab.

• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist.

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.

• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.

• Transportieren Sie das Gerät vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG

DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND

NUTZEN DES MULTISYNC LCD-FARBMONITORS: VORSICHTdeutsch – 10 MultiSync LCD1700V Einsatzempfehlungen – Fortsetzung

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.

• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.

• Platzieren Sie den Monitor in einem Abstand von 40 - 70 cm von Ihren Augen. Der optimale Abstand beträgt 50 cm.

• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.

• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.

• Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.

• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!

• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.

• Stellen Sie neben dem Monitor einen Dokumentenhalter auf.

• Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor Ihnen, damit Sie den Kopf seltener drehen müssen.

• Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.

• Lassen Sie Ihre Augen regelmäßig untersuchen. Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• Verwenden Sie bei Standardsignalen die vordefinierten Größen- und Positionseinstellungen.

• Verwenden Sie die vordefinierte Farbeinstellung.

• Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 60 - 75 Hz.

• Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann.

DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES

MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES:Fehlerbehebung Bevor Sie Ihren LCD-Monitor für Wartungsarbeiten einschicken, lesen Sie bitte die folgende Liste zur Fehler- behebung. Gegebenenfalls können Sie das Problem selbst beheben. melborPsutatSrelleutkAeflihbA dliBniek NIEDEL• fuatsartnoKdnutiekgilleHsüneM-DSOsedefliHtimeiSnelletS .rehredeiwnegnulletsnieskreWeideiSnelletsredo,etrewlamixaM SUADEL• .sretlahcszteNsednoitisoPeideiSnefürP
