РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MultiSync LCD1700V NEC

Руководство пользователя

Kullanıcı Klavuzu

NEC

Руководство пользователя аналогового ЖК-монитора

MultiSync LCD1700V

Содержание

Настройка позиции экрана.... ру - 3

Установка ...... py - 4

Пользовательские элементы управления ...... ру – 5

Элементы управления на передней панели ...... ру – 5

Стандартная работа с экранным меню ...... ру – 5

Экранные меню ...... py - 6

Описание функции экранного меню ...... ру – 7

Экранные сообщения ...... py - 8

Рекомендуемое использование ...... ру – 9

Устранение неполадок ...... py - 11

CE py - 11

Уточнение.... py - 12

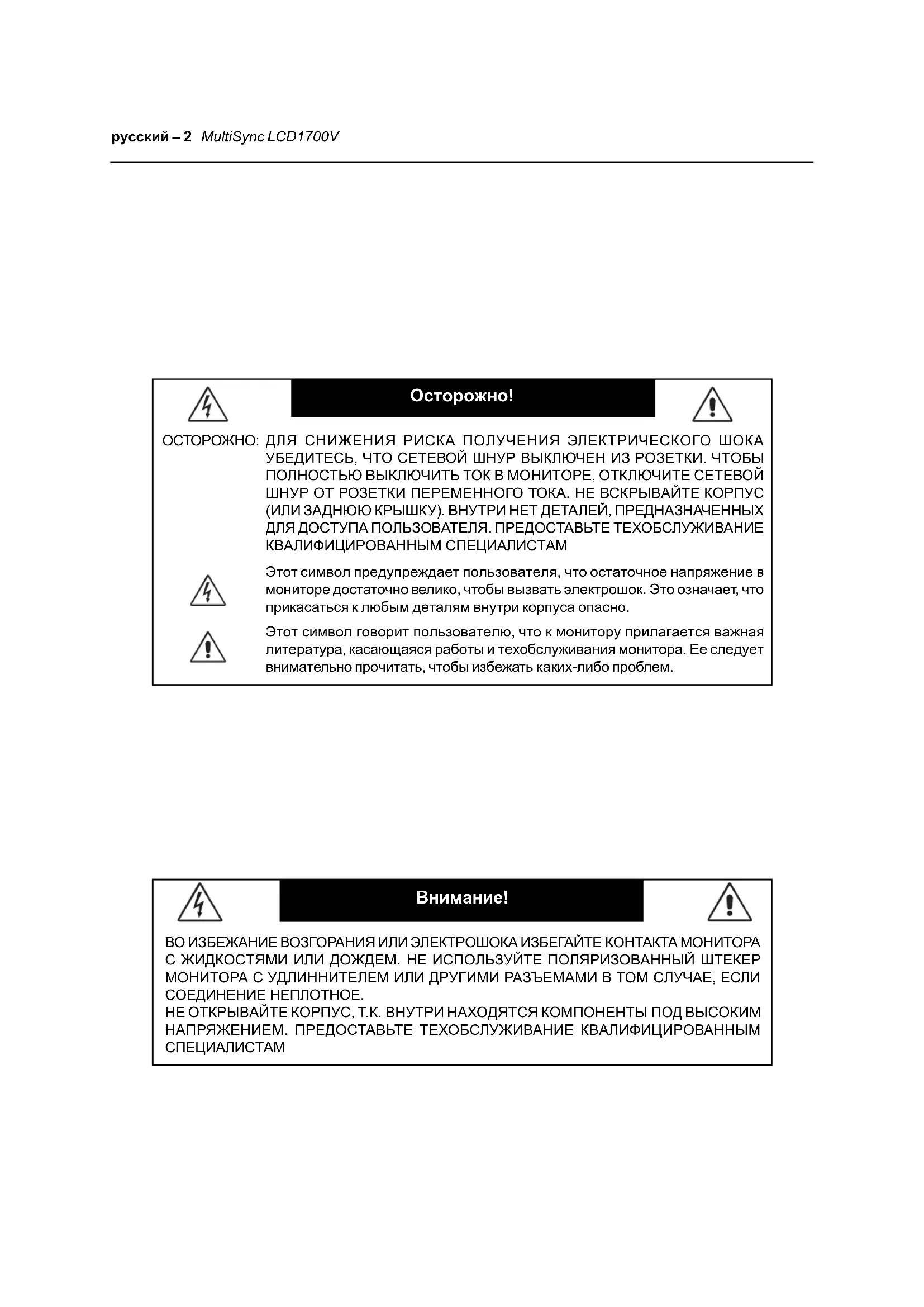

Осторожно!

ОСТОРОЖНО: ДЛЯ СНИЖЕНИЯ РИСКА ПОЛУЧЕНИЯ ЭЛЕКТРИЧЕСКОГО ШОКА УБЕДИТЕСЬ, ЧТО СЕТЕВОЙ ШНУР ВЫКЛЮЧЕН ИЗ РОЗЕТКИ. ЧТОБЫ ПОЛНОСТЬЮ ВЫКЛЮЧИТЬ ТОК В МОНИТОРЕ, ОТКЛЮЧИТЕ СЕТЕВОЙ ШНУР ОТ РОЗЕТКИ ПЕРЕМЕННОГО ТОКА. НЕ ВСКРЫВАЙТЕ КОРПУС (ИЛИ ЗАДНЮЮ КРЫШКУ). ВНУТРИ НЕТ ДЕТАЛЕЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ДОСТУПА ПОЛЬЗОВАТЕЛЯ. ПРЕДОСТАВЬТЕ ТЕХОБСЛУЖИВАНИЕ КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ

Этот символ предупреждает пользователя, что остаточное напряжение в мониторе достаточно велико, чтобы вызвать электрошок. Это означает, что прикасаться к любым деталям внутри корпуса опасно.

Этот символ говорит пользователю, что к монитору прилагается важная литература, касающаяся работы и техобслуживания монитора. Ее следует внимательно прочитать, чтобы избежать каких-либо проблем.

Внимание!

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ЭЛЕКТРОШОКА ИЗБЕГАЙТЕ КОНТАКТА МОНИТОРА С ЖИДКОСТЯМИ ИЛИ ДОЖДЕМ. НЕ ИСПОЛЬЗУЙТЕ ПОЛЯРИЗОВАННЫЙ ШТЕКЕР МОНИТОРА С УДЛИННИТЕЛЕМ ИЛИ ДРУГИМИ РАЗЪЕМАМИ В ТОМ СЛУЧАЕ, ЕСЛИ СОЕДИНЕНИЕ НЕПЛОТНОЕ.

НЕ ОТКРЫВАЙТЕ КОРПУС, Т.К. ВНУТРИ НАХОДЯТСЯ КОМПОНЕНТЫ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПРЕДОСТАВЬТЕ ТЕХОБСЛУЖИВАНИЕ КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ

Распаковка

Открыв упаковку, проверьте наличие следующих элементов и сохраните упаковочные материалы на тот случай, если в будущем возникнет необходимость в погрузке или транспортировке монитора.

• Руководство пользователя

- Инсталляционный Диск

• Кабель видео-сигнала

• Адаптер переменного тока (LSE9901B1970)

Настройка позиции экрана

Для достижения наилучшей позиции экрана можно, взявшись двумя руками за края монитора, установить его наклон, как показано на рисунке. Монитор может быть наклонен до 30 градусов вверх и до 5 градусов вниз, что на рисунке обозначено стрелками

30° 5°

Установка

Для подключения монитора к компьютеру следуйте приведенным ниже инструкциям:

Инструкции

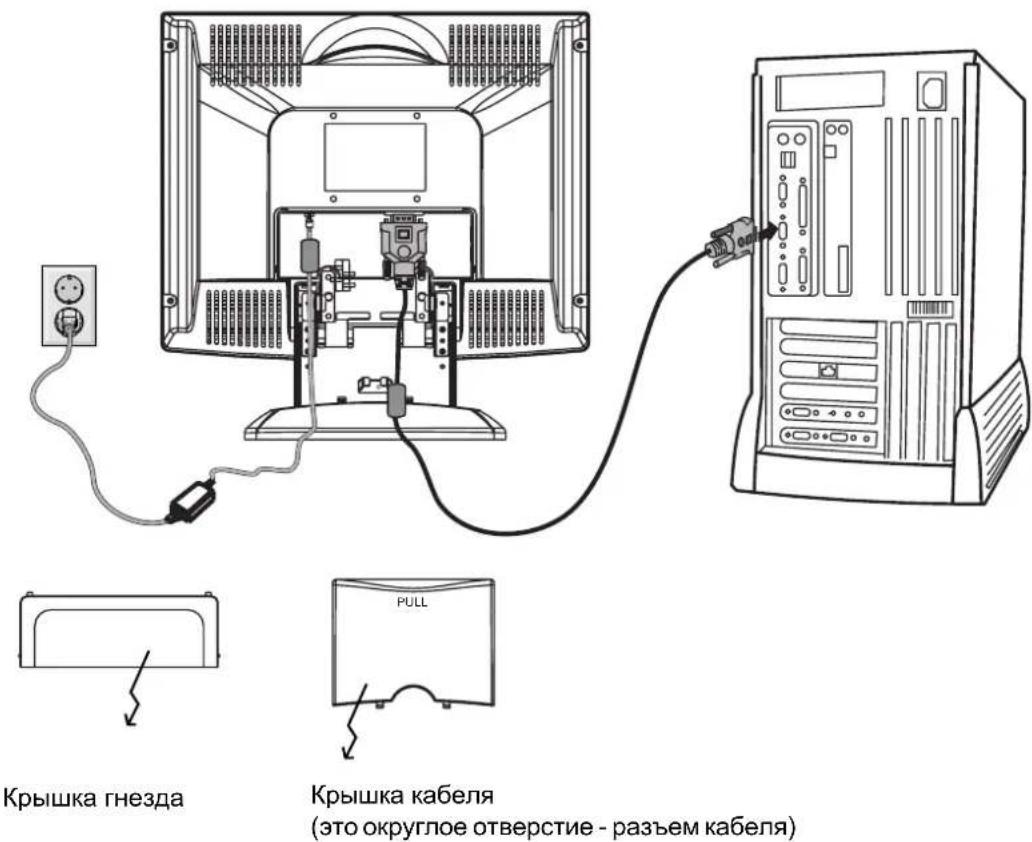

1. Сначала откройте крышку гнезда.
2. Затем откройте крышку кабеля.
3. Подключите видео-кабель

а. Убедитесь, что монитор и компьютер ВЫКЛЮЧЕНЫ.
b. Сначала подключите видео-кабель к компьютеру, затем к монитору.

1. Подключите сетевой шнур

Убедитесь, что сетевой шнур подходит к вашей розетке. Подключите к монитору адаптер переменного тока.

Подключите сетевой шнур к адаптеру переменного тока, затем к заземленной розетке.

1. Снова закройте кабель.
2. Закройте крышку гнезда.
3. Включите монитор и компьютер

Сначала включите монитор, затем компьютер.

Очень важно соблюдать эту последовательность.

1. Если монитор не функционирует должным образом, обратитесь к разделу "Устранение неполадок" для выявления проблемы.

Пользовательские элементы управления

AUTO MENU 6 5 4 3 1 2

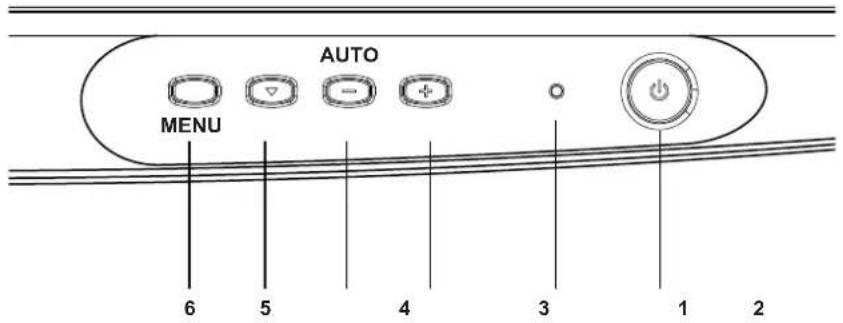

Элементы управления на передней панели

1. Выключатель Включение и выключение питания.
2. Индикатор питания Свечение указывает, что монитор включен.
3. • Увеличение значения параметра экранного меню, выбранного для настройки.
4. • Уменьшение значения параметра экранного меню, выбранного для настройки.
     AUTO Автоматическая настройка без вызова экранного меню.
5. Выберите ▼ Для перемещения по экранному меню.
6. Выберите MENU Для входа и выхода из экранного меню.

Стандартная работа с экранным меню

1. Нажмите любую клавишу на передней панели для активации экранного меню.
2. С помощью клавиши "вниз" вы можете перемещаться вниз по меню. При выборе параметр подсвечивается.
3. С помощью "+" или "-" можно увеличивать или уменьшать значение параметра, или же выбирать из нескольких параметров.
4. Для выхода из экранного меню нажмите клавишу MENU. Если за некоторое время не нажато ни одной клавиши передней панели, экранное меню исчезает автоматически.

Экранные меню

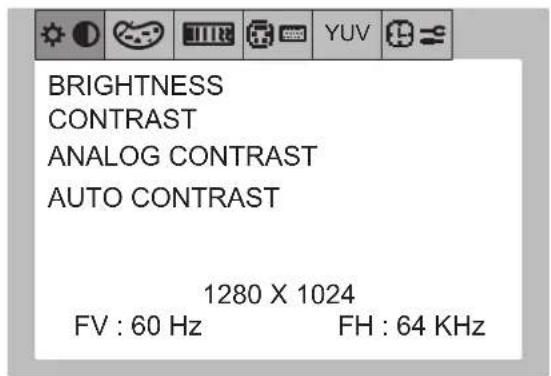

BRIGHTNESS CONTRAST ANALOG CONTRAST AUTO CONTRAST 1280 X 1024 FV : 60 Hz FH : 64 KHz

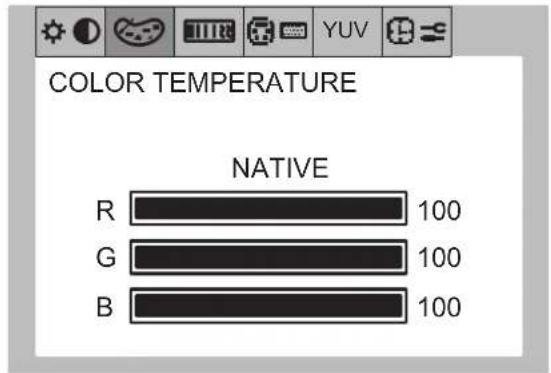

COLOR TEMPERATURE NATIVE R 100 G 100 B 100

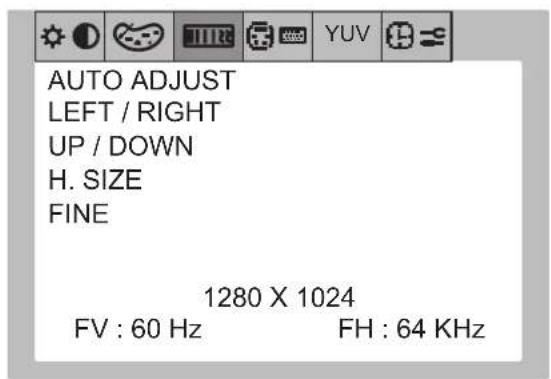

AUTO ADJUST LEFT / RIGHT UP / DOWN H. SIZE FINE 1280 X 1024 FV : 60 Hz FH : 64 KHz

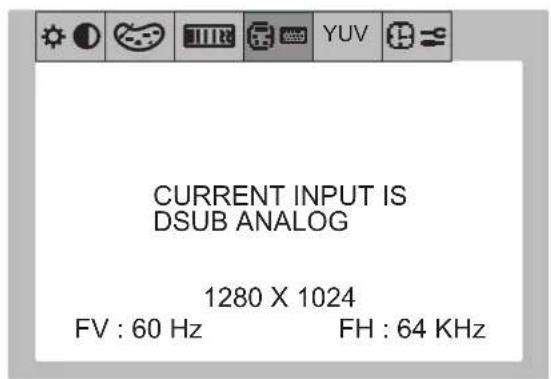

CURRENT INPUT IS DSUB ANALOG 1280 X 1024 FV : 60 Hz FH : 64 KHz

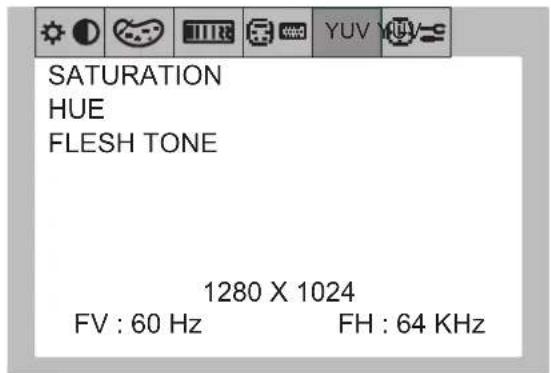

SATURATION HUE FLESH TONE 1280 X 1024 FV : 60 Hz FH : 64 KHz

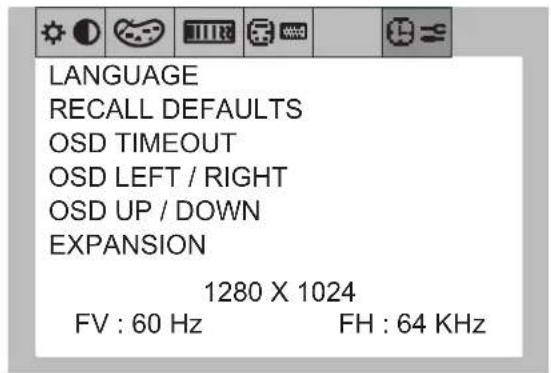

LANGUAGE RECALL DEFAULTS OSD TIMEOUT OSD LEFT / RIGHT OSD UP / DOWN EXPANSION 1280 X 1024 FV : 60 Hz FH : 64 KHz

NO SIGNAL INPUT

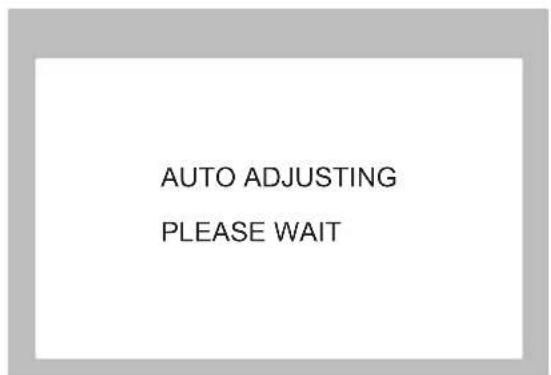

AUTO ADJUSTING PLEASE WAIT

Описание функции экранного меню

Элемент Описание функции
BRIGHTNESS	Увеличивает или уменьшает яркость.
CONTRAST	Увеличивает или уменьшает контрастность; грубая настройка. Рекомендуемое значение - 50.
ANALOG CONTRAST	Увеличивает или уменьшает контрастность; точная настройка. Для начала рекомендуется установить CONTRAST на 50.
AUTO CONTRAST	Корректирует изображение, получаемое из нестандартных видео входов.
COLOR TEMPERATURE	Нажатием “-” или “+” выбираются значения 9300, 7500, 5500, NATIVE и USER. Только при выборе USER можно вносить изменения в цветовые настройки R/G/B, в иных случаях это невозможно. Одновременное нажатие "+" и "-" восстанавливает первоначальные заводские установки."
AUTO ADJUST	Для включения этой функции нажмите "+"Автонастройка автоматически настраивает регулировки V-Position, H-Position, H. Size и Fine, а весь процесс занимает около 5 секунд.
LEFT / RIGHT	Смещение экрана влево или вправо.
UP / DOWN	Смещение экрана вверх и вниз.
H. SIZE	В том случае, если функция "автоматической настройки" не дала удовлетворительных для вас результатов, дальнейшую настройку можно произвести с помощью функции "H.Size" (частота развертки). Для этого можно использовать тестовую шкалу "муар". Эта функция может изменить ширину изображения. Используйте также меню "Влево/ Вправо" для центровки изображения на экране. Если H.Size отрегулирован неправильно, может возникнуть проблема, показанная на данном рисунке. Изображение должно быть однородным.
FINE	Если функции "Auto Adjustment" и "H.Size" не приносят удовлетворительных результатов, точная настройка может быть проведена с помощью функции "Fine". При увеличении или уменьшении этого регулятора улучшаются фокусировка, чистота и стабильность изображения. Для этого можно использовать тестовую шкалу "муар". Если регулятор Fine настроен неверно, результатом может быть то, что показано на данном рисунке. Изображение должно быть однородным.

Примечание: Для описанного выше действия несколькими нажатиями "+" и "-" можно вернуться к настройкам по умолчанию.

Описание функции экранного меню - продолжение

Элемент Описание действия
SATURATION	Увеличение или уменьшение насыщенности цветов.
HUE	Увеличение или уменьшение оттенков.
FLESH TONE	Настройка натуральности цветов.
LANGUAGE	Выберите язык: English (Английский), French (Французский), Italian (Итальянский), German (Немецкий) и Spanish (Испанский).
RECALL DEFAULTS	Возвращение монитора к первоначальным установкам.
OSD TIMEOUT	Экранное меню остается, пока им пользуются. В меню OSD TIMEOUT можно выбрать время, после последнего нажатия какой-либо кнопки, по истечении которого меню OSD отключится.Для выбора доступны 10, 20, 45, 60 и 90 секунд.
OSD LEFT / RIGHT	Для перемещения положения экранного меню по горизонтали.Когда нажата клавиша "+" , экранное меню будет смещаться вправо. Соответственно, когда нажата клавиша "-" , экранное меню будет смещаться "влево".
OSD UP / DOWN	Для перемещения экранного меню вертикально.Когда нажата клавиша "+" , экранное меню будет смещаться вверх. Соответственно, когда нажата клавиша "-" , экранного меню будет смещаться вниз.
EXPANSION	Изображение может быть растянуто до 1280 x 1024, вне зависимости от разрешения.- выбор "нет"+ выбор "да"
AUTO ADJUSTING	Автоматическая настройка позиции изображения, размера по горизонтали и точной настройки. Этот процесс занимает 5 секунд.

Экранные сообщения

CURRENT INPUT IS CURRENTDSUB ANALOG	INT INPUT IS DSUB ANALOG
INFORMATION	Показывает текущее разрешение. Вертикальную частоту (FV) и горизонтальную частоту (FH).
NO SIGNAL INPUT	Это сообщение предупреждает о том, что сигнал не поступает.

Примечание: Для описанного выше действия несколькими нажатиями "+" и "-" можно вернуться к настройкам по умолчанию.

Рекомендуемое использование

Техника безопасности и техобслуживание

ДЛЯ НАИЛУЧШЕГО ФУНКЦИОНИРОВАНИЯ ЦВЕТНОГО ЖК-МОНИТОРА MULTISYNC УЧТИТЕ СЛЕДУЮЩЕЕ:

• НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри нет деталей, рассчитанных на обслуживание пользователем, а открытие или снятие покрытий может привести к удару током и другим неприятным последствиям. Предоставьте все работы квалифицированным специалистам.
• Не проливайте никаких жидкостей на монитор и не допускайте его соприкосновение с водой.
• Не допускайте попадания посторонних предметов и не вставляйте их в отверстия корпуса, чтобы избежать замыкания точек высокого напряджения, что может оказаться опасным для жизни, вызвать электрошок, возгорание или порчу оборудования.
• Не ставьте тяжелые предметы на сетевой шнур. Повреждение шнура может привести к электрошоку или возгоранию.
• Не ставьте монитор на неустойчивую или шаткую поверхность, поскольку монитор может упасть, что приведет к серьезным его повреждениям.
• Если монитор MultiSync LCD1700V работает от стандартного в Европе (кроме Велико-британии) источника питания переменного тока 220 - 240 В, используйте кабель питания, прилагаемый к монитору.
• В Великобритании с этим монитором необходимо использовать кабель питания, одобренный BS, с вилкой в литом корпусе, в которую вмонтирован черный предохранитель (5A). Если кабель питания не входит в комплект этого устройства, обратитесь к поставщику.
• Если монитор MultiSync LCD1700V работает от стандартного источника питания переменного тока 220 - 240 В в Австралии, используйте кабель питания, прилагаемый к монитору.
• Во всех остальных случаях используйте кабель питания, соответствующий напряжению электрической сети переменного тока и стандартам безопасности Вашей страны.
• Используйте прилагаемый адаптер переменного тока. Не ставьте на адаптер посторонние объекты и не используйте его вне помещения.
• Не ставьте посторонние объекты на монитор и не используйте монитор вне помещения.
• Флюоресцентная трубка, находящаяся внутри монитора, содержит ртуть. Утилизировать трубку следует в соответствие с местными правилами.

В следующих случаях немедленно отключите монитор от розетки и обратитесь к квалифицированным специалистам:

• Сетевой шнур или вилка повреждены.
• Если на монитор пролита жидкость или внутрь попали посторонние предметы.
• Если монитор попал под дождь или воду.
• Если монитор упал или поврежден его корпус.
• Если все инструкции соблюдаются, но монитор не работает должным образом.
• Не сгибайте сетевой шнур.
• Не используйте монитор в жаркой, влажной, пыльной или жирной среде.
• Если стекло разбито, соблюдайте осторожность.
• Не закрывайте вентиляционные отверстия на мониторе.

Рекомендуемое использование - продолжение

• Если монитор или стекло разбиты, не касайтесь жидких кристаллов и соблюдайте осторожность.
• Старайтесь обеспечить достаточную вентиляцию вокруг монитора, чтобы тепло могло нормально рассеиваться. Не блокируйте вентиляционные отверстия и не помещайте монитор рядом с радиаторами и другими источниками тепла. Не ставьте ничего на монитор.
• Разъем сетевого кабеля является основным средством отключения системы от источника питания. Монитор следует поместить как можно ближе к легко доступному источнику питания.
• При транспортировке обращаться осторожно. Сохраните упаковку для транспортировки.

ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ И НАСТРОЙКА МОНИТОРА МОГУТ УМЕНЬШИТЬ УСТАЛОСТЬ ГЛАЗ И ПЛЕЧ. ПРИ УСТАНОВКЕ МОНИТОРА ОБРАТИТЕ ВНИМАНИЕ НА СЛЕДУЮЩЕЕ.

• Для наилучшей работы дайте монитору разогреться примерно 20 минут.
• Настройте высоту монитора так, чтобы верх экрана находился чуть ниже уровня глаз. Ваши глаза должны смотреть чуть вниз при взгляде в середину экрана.
• Расположите монитор на расстоянии не менее 40 и не более 70 см от глаз. Оптимальная дистанция - 50 см.
• Периодически давайте своим глазам отдохнуть, глядя на объект, находящийся не менее чем в 6 метрах от вас. Чаще моргайте.
• Расположите монитор под углом 90° к окнам и другим источникам света для уменьшения бликов и отражений. Создайте такой наклон монитора, чтобы он не отражал верхнего освещения.
• Если отражаемый свет затрудняет ваше зрительное восприятие, используйте специальный фильтр.
• Чистку монитора надлежит производить куском мягкой неворсистой материи. Не используйте чистящих или моющих средств для мытья стекол!
• Настройте яркость и контраст для обеспечения наилучшей видимости.
• Подставку для документов помещайте вплотную к экрану.
• Расположите объекты, на которые часто обращаете внимание (к примеру, экран или справочный материал) прямо перед вами, чтобы реже поворачивать голову при наборе текста.
• Старайтесь избегать долгого промежутка между сменой изображения на экране во избежание эффекта "остающегося изображения" (пост-зрительный эффект).
  • Регулярно проверяйте свое зрение.

Для обеспечения наибольшей эргономичности рекомендуется следующее:

• Используйте уже имеющиеся установки размера и позиции для повседневной работы.
• Используйте готовые (по умолчанию) настройки цвета
• Используйте неинтерлейсные сигналы с частотой вертикальной развертки от 60 до 75 Гц
• В качестве основного цвета на темном фоне не используйте синий, т.к. он сложен для восприятия и может привести к усталости глаз при недостаточной контрастности.

Устранение неполадок

Прежде чем отправлять монитор на техобслуживание, обратитесь к списку устранения неполадок. Проблему можно легко устранить вручную.

Проблемы	Текущее Как и состояние	справить
Нет изображения	Индикатор горит	• С помощью экранного меню поставьте яркость и контраст на максимум или восстановите значения по умолчанию
	Индикатор не горит	• Проверьте, включен ли монитор (проверьте выключатель)
		• Проверьте, правильно ли подключен сетевой шнур к адаптеру переменного тока
	Индикатор янтарного цвета	• Проверьте, правильно ли подключен кабель видео-сигнала к задней части монитора
		• Проверьте, включен ли компьютер.
Плохое изображение	Изображение нестабильное	• Проверьте, соответствует ли монитору графический адаптер, т.к. это может вызвать несовпадение частот входящего сигнала.
	Изображение не видно, сдвинуто по центру или слишком маленькое или большое	• С помощью экранного меню настройте регулировки EXPANSION, H.SIZE, FINE, LEFT / RIGHT и UP / DOWN.
		• С помощью экранного меню в случае, если полноэкранное изображение отсутствует, выберите другое разрешение или частоту вертикальной смены кадра.
		• Подождите несколько секунд после изменения размера изображения, прежде чем сменить или отключить кабель сигнала или отключить монитор.

Заявление производителя

Настоящим мы подтверждаем, что цветной монитор

MultiSync LCD1700V соответствует

Постановлению Совета 73/23/EEC:

- EN 60950

Постановлению Совета 89/336/EEC:

- EN 55022

-EN 61000-3-2

- EN 61000-3-3

- EN 55024

и имеет маркировку

NEC-Mitsubishi Electric Visual Systems Corporation

Название модели	MultiSync LCD1700V
ЖК дисплей
Тип дисплея 17" TFT LCD
Область изображения (В x Ш)	338 x 270 мм / 13,3 x 10,6 дюймов
Контраст 400:1 (Тур.)
Угол обзора	140°Г 125°В (Норма)
Дополнительные возможности
Цвета дисплея 16.7 М
Разрешение	SXGA (1280 x 1024) с частотой 75°Гц максимум.
Яркость 250 кд/М	^2 (Норма)
Диапазон По горизонтали:синхронизации По вертикали:	31,5 кГц до 80 кГц (автоматически)56,3 Гц до 75 Гц (автоматически)
Интерфейс	Аналоговый RGB, DDC2B
Разъем	15-штырьковый D-sub
Пользовательские элементы управления
Элементы управления на передней панели	Питание Вкл/Выкл, MENU, Выбор DOWN (▼), Значение (+/-)
Элементы управления	Contrast, Brightness, H-Position, V-Position, Fine, H.Size, Left/Right, Up/Down, Expansion, Factory Defaults, Auto-Adjust, Color Temperature, Saturation, Hue, Flesh Tone, Language, Information
Физические характеристики
Размеры (Ш x В x Г)	434 x 437 x 220 (мм) / 17.1 x 17.2 x 8.7 (дюймов)
Вес	6.2 кг
Питание
Энергосбережение	стандарт VESA DPMS
Источник питания	AC 100 - 240 V @ 50 / 60 Hz
Сила тока	1.50 A @ 100 - 120 V, 0.75 A @ 220 - 240 V
Соответствие нормам
Безопасность, ЭМИ - Эргономика	UL, C-UL, TÜV-GS, TÜV-Ergonomie, FCC-B, CE, TCO '99
Окружающая среда
Температура при эксплуатации	от 5 °C до 35 °C°
Влажность	от 30 % до 80 %
Высота над уровнем моря	от 0 до 3 км
Температура при хранении	от -10 °C до 60 °C
Влажность	от 10 % до 85 %
Высота над уровнем моря	от 0 до 12192 м

* Для оптимальной работы дисплея NEC-Mitsubishi Electronics рекомендуется использовать разрешение 60 Гц.
Все характеристики могут изменяться без уведомления.
