INSTRUKCJA OBSŁUGI VC 60MX HILTI

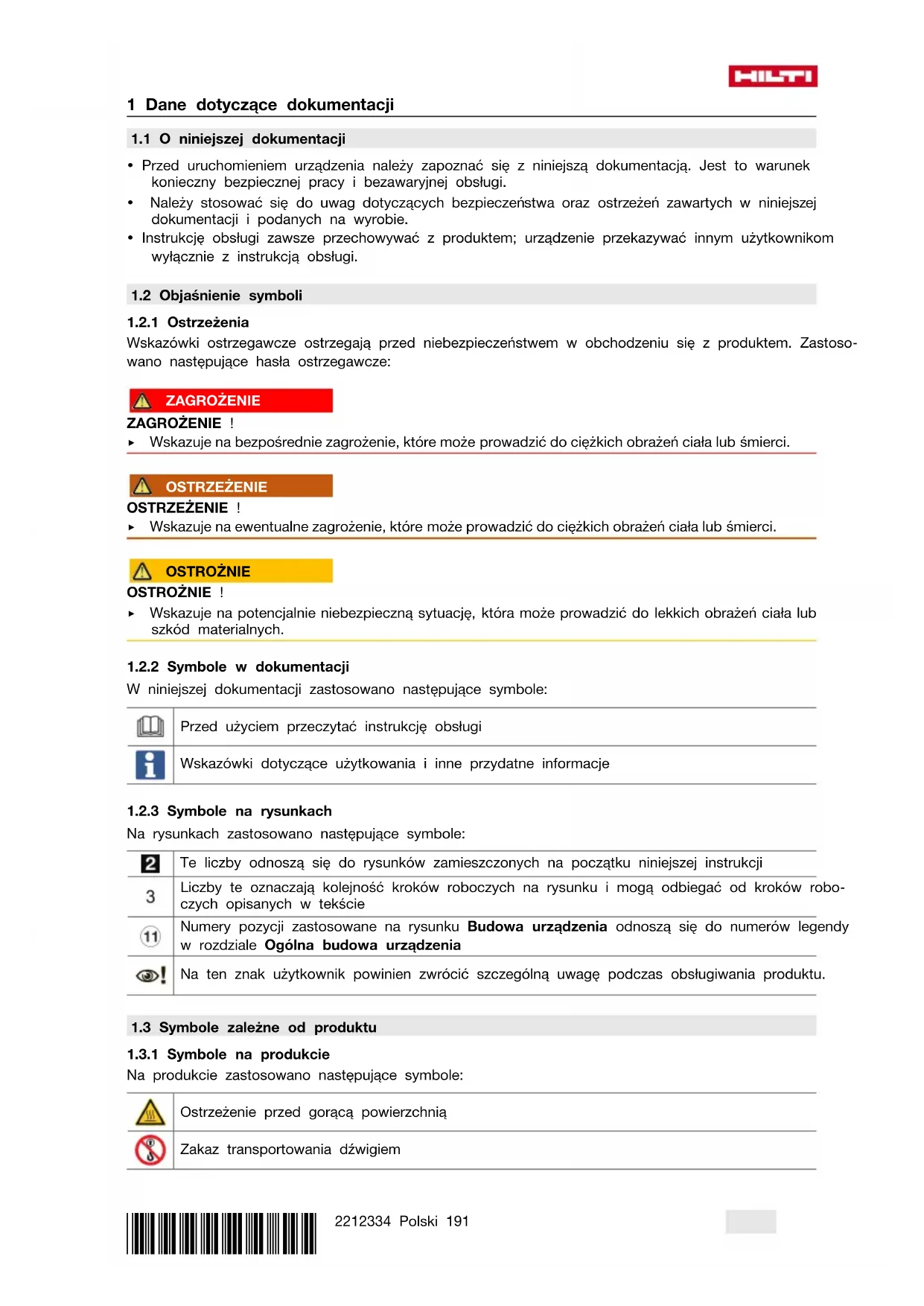

1.1 O niniejszej dokumentacji

• Przed uruchomieniem urządzenia należy zapoznać się z niniejszą dokumentacją. Jest to warunek konieczny bezpiecznej pracy i bezawaryjnej obsługi.

• Należy stosować się do uwag dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na wyrobie.

• Instrukcję obsługi zawsze przechowywać z produktem; urządzenie przekazywać innym użytkownikom wyłącznie z instrukcją obsługi.

1.2 Objaśnienie symboli

Wskazówki ostrzegawcze ostrzegają przed niebezpieczeństwem w obchodzeniu się z produktem. Zastoso- wano następujące hasła ostrzegawcze: ZAGROŻENIE ZAGROŻENIE ! ▶ Wskazuje na bezpośrednie zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci. OSTRZEŻENIE OSTRZEŻENIE ! ▶ Wskazuje na ewentualne zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci. OSTROŻNIE OSTROŻNIE ! ▶ Wskazuje na potencjalnie niebezpieczną sytuację, która może prowadzić do lekkich obrażeń ciała lub szkód materialnych.

1.2.2 Symbole w dokumentacji

W niniejszej dokumentacji zastosowano następujące symbole: Przed użyciem przeczytać instrukcję obsługi Wskazówki dotyczące użytkowania i inne przydatne informacje

1.2.3 Symbole na rysunkach

Na rysunkach zastosowano następujące symbole: Te liczby odnoszą się do rysunków zamieszczonych na początku niniejszej instrukcji Liczby te oznaczają kolejność kroków roboczych na rysunku i mogą odbiegać od kroków robo- czych opisanych w tekście Numery pozycji zastosowane na rysunku Budowa urządzenia odnoszą się do numerów legendy w rozdziale Ogólna budowa urządzenia Na ten znak użytkownik powinien zwrócić szczególną uwagę podczas obsługiwania produktu.

1.3 Symbole zależne od produktu

1.3.1 Symbole na produkcie

Na produkcie zastosowano następujące symbole: Ostrzeżenie przed gorącą powierzchnią Zakaz transportowania dźwigiem192 Polski 2212334 *2212334*

W przypadku odkurzaczy M OSTRZEŻENIE: W urządzeniu znajdują się pyły szko- dliwe dla zdrowia. Opróżniać i konserwować urządze- nie, włącznie z utylizacją worka na pył, mogą wyłącz- nie fachowcy, posiadający odpowiednie wyposażenie ochronne. Nie włączać urządzenia, dopóki nie zostanie zainstalowany cały system filtracyjny i sprawdzona funk- cja kontroli strumienia objętości zasysanego powietrza. W przypadku odkurzaczy klasy L OSTRZEŻENIE: W urządzeniu znajdują się pyły szko- dliwe dla zdrowia. Opróżniać i konserwować urządze- nie, włącznie z utylizacją worka na pył, mogą wyłącz- nie fachowcy, posiadający odpowiednie wyposażenie ochronne. Nie włączać urządzenia, dopóki nie zostanie zainstalowany cały system filtracyjny.

1.5 Informacje o produkcie

Produkty Hilti przeznaczone są do użytku profesjonalnego i mogą być eksploatowane, konserwowane i utrzymywane we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel. Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach. Produkt i jego wyposażenie mogą stanowić zagrożenie w przypadku użycia przez niewykwalifikowany personel w sposób niewłaściwy lub niezgodny z przeznaczeniem. Oznaczenie typu i numer seryjny umieszczone są na tabliczce znamionowej. ▶ Numer seryjny należy przepisać do poniższej tabeli. Dane o produkcie należy podawać w przypadku pytań do naszego przedstawicielstwa lub serwisu. Dane o produkcie Odkurzacz do pracy na mokro i sucho VC 60M-X | VC 60L-X Generacja 01 Nr seryjny

1.6 Deklaracja zgodności

Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpieczeństwo

2.1 Ogólne wskazówki bezpieczeństwa

Oprócz wskazówek bezpieczeństwa z poszczególnych rozdziałów tej instrukcji obsługi należy zawsze dokładnie przestrzegać poniższych uwag. ▶ Należy przeczytać wszystkie wskazówki! Nieprzestrzeganie poniższych wskazówek może prowadzić do porażenia prądem, pożaru i/lub ciężkich obrażeń ciała. ▶ Przed użyciem urządzenia w połączeniu z elektronarzędziem należy przeczytać instrukcję obsługi elektronarzędzia i przestrzegać wszystkich zawartych w niej wskazówek. ▶ Dokonywanie modyfikacji i zmian w urządzeniu jest zabronione. ▶ Stosować odpowiednie urządzenie. Nie stosować urządzenia do celów, do których nie jest prze- znaczone, lecz używać je zgodnie z przeznaczeniem i utrzymywać w dobrym stanie technicznym. ▶ Osoby używające urządzenia powinny przed przystąpieniem do pracy zapoznać się z jego obsługą, zagrożeniami, jakie może spowodować odsysany materiał oraz z utylizacją zebranego materiału. ▶ Należy uwzględnić wpływ otoczenia. Nie używać urządzenia w miejscach, w których występuje zagrożenie pożarem i wybuchem. ▶ Urządzenie może być obsługiwane wyłącznie przez osoby, które potrafią się z nim prawidłowo obchodzić, zostały pouczone o bezpiecznej obsłudze i rozumieją wynikające z użytkowania*2212334* 2212334 Polski 193 niebezpieczeństwo. Urządzenie nie może być obsługiwane przez dzieci. Należy pilnować dzieci, aby mieć pewność, że nie będą się bawić urządzeniem. ▶ Nieużywane urządzenia przechowywać w bezpiecznym miejscu. Nieużywane urządzenie należy przechowywać w suchym, wysoko położonym lub zamkniętym miejscu, niedostępnym dla dzieci.

2.2 Bezpieczeństwo osób

▶ Należy być czujnym, uważać na to, co się robi i do pracy przy użyciu urządzenia przystępować z rozwagą. Nie używać odkurzacza będąc zmęczonym lub znajdując się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas eksploatacji urządzenia może prowadzić do poważnych obrażeń ciała. ▶ Użytkownik i osoby znajdujące się w pobliżu podczas eksploatacji lub konserwacji urządzenia muszą nosić odpowiednie okulary ochronne, kask ochronny, ochraniacze słuchu, rękawice ochronne, buty ochronne i lekką maskę przeciwpyłową. ▶ Zablokować kółka hamulcami w celu stabilnego ustawienia odkurzacza. Przy odblokowanych kółkach może dojść do niekontrolowanego przemieszczania się odkurzacza. ▶ Jeśli możliwe jest zamontowanie urządzeń odsysających lub wyłapujących, upewnić się, czy są one właściwie podłączone i prawidłowo użytkowane. Stosowanie systemów odsysania zmniejsza zagrożenie spowodowane rozprzestrzenianiem się pyłów.

2.3 Prawidłowe obchodzenie się z urządzeniem

▶ Nie pozostawiać urządzenia bez nadzoru. ▶ Podczas odsysania niebezpiecznych pyłów nie wyłączać systemu czyszczenia filtra, zwłaszcza w przypadku pracy z elektronarzędziem, przy użyciu którego powstaje dużo pyłu. ▶ Chronić urządzenie przed mrozem. ▶ Należy regularnie czyścić szczotką, zgodnie ze wskazówkami, i kontrolować pod kątem uszkodzeń mechanizm ograniczenia poziomu wody. ▶ Podczas nasadzania głowicy ssącej uważać, aby nie przyciąć sobie palców oraz nie uszkodzić przewodu zasilającego. Istnieje niebezpieczeństwo zranienia ciała i uszkodzenia urządzenia. ▶ Sprawdzić urządzenie i wyposażenie pod kątem ewentualnych uszkodzeń. Przed dalszym użytkowaniem urządzenia należy starannie sprawdzić, czy urządzenia zabezpieczające lub lekko uszkodzone części działają nienagannie i zgodnie z przeznaczeniem. Sprawdzić, czy ruchome części pracują bez zarzutu i czy nie zacinają się, lub czy jakieś części nie są uszkodzone. Wszystkie części powinny być właściwie zamontowane i spełniać wszelkie warunki gwarantujące prawidłową eksploatację urządzenia. ▶ Naprawę urządzenia zlecać wyłącznie wykwalifikowanemu personelowi, stosującemu tylko orygi- nalne części zamienne. Gwarantuje to zachowanie bezpieczeństwa urządzenia. ▶ Gdy urządzenie nie jest eksploatowane (podczas przerw w pracy), przed rozpoczęciem prac konserwacyjnych, wymianą wyposażenia lub filtra, zawsze wyjmować wtyczkę sieciową z gniazda. Ten środek ostrożności zapobiega niezamierzonemu włączeniu urządzenia. ▶ Nigdy nie ciągnąć za przewód sieciowy, aby zmienić położenie robocze odkurzacza. Nie przejeżdżać odkurzaczem przez przewód sieciowy. ▶ Do transportu urządzenia nie używać dźwigu. ▶ Podczas transportu oraz w okresie, gdy urządzenie nie jest używane, należy zatkać króciec wlotowy korkiem.

2.4 Bezpieczeństwo elektryczne

▶ Wtyczka urządzenia musi pasować do gniazda. W żadnym wypadku nie wolno modyfikować wtyczki. Nie należy używać trójników w połączeniu z uziemionymi narzędziami. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. ▶ Włożyć wtyczkę do odpowiedniego, uziemionego gniazda, zainstalowanego zgodnie z lokalnymi przepisami. W razie wątpliwości, czy gniazdo jest prawidłowo uziemione, należy zlecić sprawdze- nie uziemienia wykwalifikowanemu elektrykowi. ▶ Należy unikać kontaktu z uziemionymi powierzchniami, jak rury, grzejniki, piece i lodówki. W przypadku kontaktu z uziemieniem istnieje zwiększone ryzyko porażenia prądem. ▶ Urządzenie należy chronić przed deszczem i wilgocią. Wnikanie wody do elektronarzędzia zwiększa ryzyko porażenia prądem. ▶ Upewnić się, że przewód zasilający nie leży w kałuży.194 Polski 2212334 *2212334* ▶ Regularnie kontrolować przewód zasilający urządzenia i – w razie stwierdzenia jego uszkodzenia – oddać do wymiany w serwisie Hilti. Kontrolować regularnie przedłużacze i w razie uszkodzenia wymieniać je na nowe. ▶ Jeśli podczas pracy uszkodzony zostanie przewód sieciowy i/lub przedłużacz, nie wolno ich dotykać. Wyciągnąć wtyczkę sieciową z gniazda. Uszkodzone przewody przyłączeniowe oraz przedłużacze mogą stwarzać ryzyko porażenia prądem. ▶ Przewód przyłączeniowy można wymienić wyłącznie na przewód o parametrach podanych w instrukcji obsługi. ▶ Nigdy nie używać przewodu niezgodnie z przeznaczeniem, np. do przenoszenia urządzenia, zawieszania lub do wyciągania wtyczki z gniazda. Przewód należy chronić przed wpływem wysokich temperatur, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane przewody zwiększają ryzyko porażenia prądem. ▶ W przypadku wykonywania elektronarzędziem prac na świeżym powietrzu należy zastosować przedłużacz przystosowany do używania na zewnątrz. Zastosowanie przedłużacza przystosowanego do używania na zewnątrz zmniejsza ryzyko porażenia prądem. ▶ W przypadku przerwy w zasilaniu należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda. ▶ Nigdy nie używać zabrudzonego lub zamoczonego urządzenia. Osadzający się na powierzchni urządzenia pył, w szczególności od zwiercin materiałów przewodzących, jak również wilgoć mogą przy niekorzystnych warunkach prowadzić do porażenia prądem elektrycznym. Dlatego, zwłaszcza w przypadku częstej obróbki materiałów przewodzących, należy zabrudzone urządzenia regularnie oddawać do kontroli w serwisie Hilti.

▶ Zadbać o dobre oświetlenie stanowiska pracy. ▶ Zadbać o dobrą wentylację stanowiska pracy. Nieprawidłowa wentylacja stanowiska pracy może spowodować zagrożenie dla zdrowia wskutek nadmiernego zapylenia. ▶ Należy utrzymywać porządek na swoim stanowisku pracy. Zadbać o to, aby w strefie roboczej nie znajdowały się żadne przedmioty, o które można się skaleczyć. Nieporządek na stanowisku pracy może spowodować wypadek. ▶ Przy użyciu tego urządzenia nie należy pracować w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą prowadzić do zapłonu pyłów lub oparów. ▶ Podczas pracy na schodach należy zachować szczególną ostrożność.

2.6 Zbierane zanieczyszczenia

▶ Zabrania się zbierania pyłów szkodliwych dla zdrowia, palnych i/lub wybuchowych (np. pyłu magnezowo-aluminiowego itp.). Zabrania się zbierania materiałów, których temperatura przekra- cza 60°C (140°F), (np. żarzących się papierosów, rozgrzanego popiołu). ▶ Zabrania się odsysania palnych, wybuchowych i agresywnych cieczy (np. środków chłodzących i smarów, benzyny, rozpuszczalników, kwasów (pH < 5), zasad (pH >12,5) itp.). ▶ W przypadku wyciekania piany lub cieczy natychmiast wyłączyć urządzenie. ▶ Podczas zbierania gorących substancji, maksymalnie do 60°C (140°F), nosić rękawice ochronne. ▶ Podczas pracy z użyciem mineralnej płuczki wiertniczej nosić odzież ochronną i unikać kontaktu płuczki ze skórą (pH > 9, działanie żrące). ▶ Unikać styczności z cieczami zasadowymi lub kwaśnymi. W razie przypadkowego kontaktu narażone części ciała obmyć wodą. W przypadku przedostania się elektrolitu do oczu, przemyć je obficie wodą i skonsultować się z lekarzem. VC 60L-X ▶ Urządzenie klasy pylenia L nadaje się zbierania/odsysania suchych, niepalnych pyłów, wiórów drew- nianych i pyłów niebezpiecznych o wartościach granicznych ekspozycji > 1 mg/m³. W zależności od stopnia zagrożenia zbieranych/odsysanych pyłów, urządzenie należy wyposażyć w odpowied- nie filtry.*2212334* 2212334 Polski 195 VC 60M-X ▶ Urządzenie klasy pylenia M nadaje się zbierania/odsysania suchych, niepalnych pyłów, wiórów drew- nianych i pyłów niebezpiecznych o wartościach granicznych ekspozycji ≧ 0,1 mg/m³. W zależności od stopnia zagrożenia zbieranych/odsysanych pyłów, urządzenie należy wyposażyć w odpo- wiednie filtry. 3 Opis

3.1 Ogólna budowa urządzenia 1

Zaczep zatrzaskowy osłony filtra

Wąż spustowy (opcjonalny)

Wgłębienia uchwytowe

3.2 Użytkowanie zgodne z przeznaczeniem

Opisywany produkt jest uniwersalnym odkurzaczem przemysłowym do użytku komercyjnego. Może być stosowany do odkurzania na sucho i na mokro. Nie wolno stosować urządzenia do odkurzania ludzi i zwierząt. Używanie odkurzacza pod wodą jest zabronione. ▶ Osoby używające urządzenia powinny przed przystąpieniem do pracy zapoznać się z jego obsługą, zagrożeniami, jakie może spowodować odsysany materiał oraz z bezpieczną utylizacją zebranego materiału. ▶ Produkt nie jest przystosowany do pracy ciągłej w instalacjach automatycznych lub półautomatycznych. ▶ Aby uniknąć niebezpieczeństwa obrażeń ciała, stosować wyłącznie oryginalne wyposażenie i części zamienne Hilti. ▶ W celu uniknięcia efektu elektrostatycznego należy używać antystatycznego węża ssącego. ▶ Nie zbierać materiałów, o które można się skaleczyć przez worek na pył (np. odpadów szpiczastych lub o ostrych krawędziach). ▶ Nie wykorzystywać produktu jako drabiny i nie wchodzić na niego. Ten przeznaczony do użytku komercyjnego produkt nadaje się do następujących zastosowań:

• Odsysanie dużej ilości pyłu podczas eksploatacji szlifierek diamentowych, przecinarek, młotowiertarek i koronek wiertniczych do wiercenia na sucho firmy Hilti.

• Zbieranie mineralnej płuczki wiertniczej podczas eksploatacji diamentowych koronek wiertniczych Hilti lub pił diamentowych Hilti oraz zbieranie cieczy o temperaturze < 60°C (140°F).

• Zbieranie oleju i cieczy o temperaturze < 60°C (140°F).

• Czyszczenie na mokro i na sucho powierzchni ściennych i podłogowych196 Polski 2212334 *2212334* VC 60L-X Odsysanie suchych, niepalnych pyłów, cieczy, wiórów drewnianych i pyłów niebezpiecznych o maksy- malnych wartościach granicznych ekspozycji > 1 mg/m³ (klasa pylenia L). VC 60M-X

• Odsysanie suchych, niepalnych pyłów, cieczy, wiórów drewnianych i pyłów niebezpiecznych o mak- symalnych wartościach granicznych ekspozycji > 0,1 mg/m³ (klasa pylenia M).

• W przypadku stosowania odpylaczy konieczne jest zapewnienie odpowiedniej wentylacji W, jeśli wydmuchiwane powietrze odprowadzane jest do pomieszczenia. Przestrzegać obowiązujących przepisów krajowych.

3.3 Możliwe nieprawidłowości w eksploatacji

• Podczas eksploatacji odkurzacz przemysłowy nie może leżeć.

• Odkurzacza przemysłowego nie wolno używać do zbierania substancji wybuchowych, materiałów żarzących się, palących lub łatwopalnych oraz agresywnych pyłów (np. pyłu magnezowo-aluminiowego itp.) (wyjątek: wióry drewniane).

• Odkurzacza przemysłowego nie wolno używać do zbierania palnych substancji płynnych (np. benzyny, rozpuszczalników, kwasów, środków chłodzących, smarów itp).

• Nie wolno obrabiać materiałów zagrażających zdrowiu (np. azbestu).

Odkurzacz na mokro i sucho wraz z wkładem filtra, wężem ssącym z końcówką ssącą, workiem na pył z tworzywa sztucznego i instrukcją obsługi. Więcej dopuszczonych dla urządzenia produktów systemowych znajduje się w centrum Hilti Store lub pod adresem: www.hilti.group | USA: www.hilti.com

3.5 Wyłącznik główny

Symbol Znaczenie Włączanie Wyłączanie Włączanie, z oczyszczaniem filtra

3.6 Akustyczny sygnał ostrzegawczy

VC 60M-X Jeśli prędkość powietrza przepływającego przez wąż ssący spadnie poniżej 20 m/s, wówczas ze względów bezpieczeństwa załączy się akustyczny sygnał ostrzegawczy.

3.7 Automatyczne czyszczenie filtra

Urządzenie wyposażone jest w funkcję oczyszczania filtra z drobnego pyłu. Co 7,5 sekundy filtr oczyszczany jest automatycznie przez strumień powietrza. Filtr zostanie automatycznie oczyszczony przez uderzenie strumienia powietrza (pulsujący odgłos). W przypadku intensywnego używania (zwłaszcza podczas szlifowania, cięcia i wykonywania bruzd) lub podczas zasysania większych ilości pyłu system czyszczenia filtra musi być aktywowany, aby umożliwić stałą wysoką siłę ssania. System czyszczenia filtra funkcjonuje wyłącznie wówczas, gdy podłączony jest wąż ssący.*2212334* 2212334 Polski 197

3.8 Wskazówki dotyczące użytkowania

Wyposażenie i jego zastosowanie VC 60L-X Akcesoria Numer zamówie- niowy Zastosowanie Plastikowy worek na pył 2177881 Do stosowania przy pracach w podłożach mineral- nych, na mokro i sucho Uniwersalny materiałowy worek na pył 2177884 Do stosowania przy pracach na podłożach mine- ralnych, na mokro i sucho Filtr celulozowy 2177885 Na sucho Filtr poliestrowy 2182582 Uniwersalny na mokro i sucho Filtr PTFE 2202240 Do intensywnych zastosowań, na mokro i sucho Filtr HEPA 2177708 na mokro i sucho Wyposażenie i jego zastosowanie VC 60M-X Akcesoria Numer zamówie- niowy Zastosowanie Plastikowy worek na pył 2205722 Do stosowania przy pracach w podłożach mineral- nych, na mokro i sucho Uniwersalny materiałowy worek na pył 2177884 Do stosowania przy pracach w podłożach mineral- nych, na mokro i sucho Filtr celulozowy 2177885 Na sucho Filtr poliestrowy 2182582 Uniwersalny na mokro i sucho Filtr PTFE 2202240 Do intensywnych zastosowań, na mokro i sucho Filtr HEPA 2177708 na mokro i sucho W przypadku odkurzaczy klasy M należy koniecznie stosować worek na pył. 4 Dane techniczne

4.1 Odkurzacz do pracy na mokro i sucho

W przypadku podłączenia urządzenia do prądnicy lub transformatora ich moc wtórna musi być przynajmniej dwa razy większa od podanego na tabliczce znamionowej znamionowego poboru mocy produktu. Napięcie robocze transformatora lub prądnicy musi przez cały czas mieścić się w granicach od +5% do -15% napięcia znamionowego urządzenia. VC 60L-X VC 60M-X Wymiary (dł. x szer. x wys. w mm) 578 x 488 x 882 578 x 488 x 882 Ciężar zgodny z procedurą EPTA 01 24,5 kg 24,5 kg Pojemność zbiornika 65 ℓ 65 ℓ Ilość wody 48 ℓ 48 ℓ Temperatura robocza 0 ℃ … 40 ℃ 0 ℃ … 40 ℃ Automatyczne czyszczenie filtra co 7,5 s 7,5 s Klasa ochrony I I Klasa ochrony IPX4 IPX4 Częstotliwość sieci 50 Hz … 60 Hz 50 Hz … 60 Hz198 Polski 2212334 *2212334*

4.2 Napięcie znamionowe

Znamionowy pobór mocy 2 400 W 2 200 W 2 400 W 2 300 W Przewód przyłączeniowy (typ) H07 RN-F 3G 1,5 mm² H07 RN-F 3G 2,5 mm² H07 RN-F 3G 1,5 mm² H07 RN-F 3G 1,5 mm²

4.3 Maksymalny strumień objętości powietrza i maksymalne podciśnienie

Wg DIN EN 60335-2-69, rozdział AA.7.12 VC 60L-X VC 60M-X Maksymalny strumień objętości (powie- trza) 2200 W 159 m³/h 159 m³/h 2300 W 165 m³/h 165 m³/h 2400 W 177 m³/h 177 m³/h Maksymalne podciśnienie 2200 W 19,3 kPa 19,3 kPa 2300 W 21,5 kPa 21,5 kPa 2400 W 23,4 kPa 23,4 kPa

4.4 Informacje o hałasie i wibracjach, pomiar według EN 60335-2-69

Poniższe dane dotyczą odkurzaczy przemysłowych VC 60M-X i VC 60L-X. VC 60L-X VC 60M-X Poziom ciśnienia akustycznego L

73 dB(A) 73 dB(A) Nieoznaczoność K

1 dB(A) 1 dB(A) Wartość emisji wibracji < 2,5 m/s² < 2,5 m/s² Nieoznaczoność (K) 0,2 m/s² 0,2 m/s² 5 Uruchomienie ZAGROŻENIE Zagrożenie przez prąd elektryczny. Nieprawidłowe podłączenie odkurzacza może prowadzić do śmierci lub ciężkich obrażeń ciała. ▶ Odkurzacz podłączać wyłącznie do prawidłowo uziemionego źródła prądu. OSTROŻNIE Niebezpieczeństwo obrażeń ciała w wyniku niekontrolowanego przemieszczania się odkurzacza! Przy odblokowanych kółkach może dojść do niekontrolowanego przemieszczania się odkurzacza. ▶ Zablokować kółka hamulcami w celu stabilnego ustawienia odkurzacza.

5.1 Pierwsze uruchomienie

Do zbierania nieszkodliwych lub mineralnych pyłów należy używać plastikowego worka na pył lub materiałowego worka do zbierania wiórów drewnianych.

1. Otworzyć obydwa zaczepy zatrzaskowe.

2. Unieść głowicę ssącą znad zbiornika.

3. Wyjąć akcesoria ze zbiornika i z opakowania.

4. Włożyć odpowiedni worek na pył zgodnie z instrukcją.

5. Nałożyć głowicę ssącą na zbiornik i zamknąć obydwa zaczepy zatrzaskowe.

6. Upewnić się, że głowica ssąca została prawidłowo zamocowana i zablokowana.

7. Przyłączyć wąż ssący do urządzenia.*2212334*

5.2 Wkładanie/wymiana materiałowego worka na pył 2

ZAGROŻENIE Niebezpieczeństwo obrażeń ciała. Szpiczaste przedmioty mogą przebić worek na pył. ▶ Upewnić się, że żadne przedmioty, nie przebiły worka.

1. Wyciągnąć wtyczkę sieciową z gniazda.

2. Otworzyć obydwa zaczepy zatrzaskowe.

3. Unieść głowicę ssącą znad zbiornika.

4. Zamknąć końcówkę worka na pył za pomocą pokrywki.

5. Usunąć i zutylizować worek na pył → Strona 204.

6. Wyczyścić zbiornik ściereczką.

7. Do zbiornika włożyć nowy materiałowy worek na pył.

8. Nałożyć głowicę ssącą na zbiornik i zamknąć obydwa zaczepy zatrzaskowe.

5.3 Nałożyć/wymienić plastikowy worek na pył 3

1. Wyciągnąć wtyczkę sieciową z gniazda.

2. Otworzyć obydwa zaczepy zatrzaskowe.

3. Unieść głowicę ssącą znad zbiornika.

4. Zamknąć plastikowy worek na pył za pomocą taśmy zaciskowej poniżej otworów.

5. Wyjąć plastikowy worek na pył.

6. Wyczyścić zbiornik ściereczką.

7. Umieścić w zbiorniku nowy plastikowy worek na pył (instrukcja na urządzeniu).

8. Nałożyć głowicę ssącą na zbiornik i zamknąć obydwa zaczepy zatrzaskowe.

6 Obsługa OSTRZEŻENIE Niebezpieczeństwo obrażeń ciała. W wyniku uszkodzenia systemu filtrującego może wydostawać się szkodliwy dla zdrowia pył. ▶ W nagłym przypadku (np. pęknięcie filtra) wyłączyć odkurzacz, wyciągnąć wtyczkę z gniazda i oddać odkurzacz do kontroli przez fachowca, zanim odkurzacz zostanie ponownie użyty. OSTROŻNIE Niebezpieczeństwo obrażeń ciała w wyniku niekontrolowanego przemieszczania się odkurzacza! Przy odblokowanych kółkach może dojść do niekontrolowanego przemieszczania się odkurzacza. ▶ Zablokować kółka hamulcami w celu stabilnego ustawienia odkurzacza.

6.1 Stosowanie ssawek klasy M

ZAGROŻENIE Niebezpieczeństwo obrażeń ciała. W przypadku odkurzaczy klasy L i M w urządzeniu znajduje się szkodliwy dla zdrowia pył. ▶ Opróżnianie i konserwację urządzenia, włącznie z utylizacją zbiorników na pył, mogą przeprowadzić wyłącznie fachowcy. Nosić odpowiednie wyposażenie ochronne. ▶ Przed usunięciem odkurzacza z obszaru ze szkodliwymi dla zdrowia substancjami, odkurzacz należy z zewnątrz odkurzyć, wytrzeć lub szczelnie zapakować. Ponieważ wszystkie elementy urządzenia, które używane były w obszarze z substancjami szkodliwymi dla zdrowia lub zagrażającymi środowisku naturalnemu, traktuje się jako zanieczyszczone, należy zastosować odpowiednie środki bezpieczeństwa, aby zapobiec rozprzestrzenianiu się pyłu. ▶ Nigdy nie używać urządzenia bez kompletnego systemu filtracyjnego.200 Polski 2212334 *2212334*

6.2 Zbieranie suchego pyłu

Przed przystąpieniem do odsysania suchego pyłu, zwłaszcza pyłu mineralnego, należy zawsze pamiętać o włożeniu odpowiedniego worka na pył do zbiornika. Przy odkurzaczach klasy M należy koniecznie stosować worek na pył. Po pracach na mokro należy wymienić element filtra na suchy lub nowy. OSTROŻNIE Niebezpieczeństwo obrażeń ciała. Jeśli nie zostanie zastosowany filtr, mogą wydostawać się niebez- pieczne zassane przez odkurzacz substancje. ▶ Nigdy nie odkurzać bez filtra.

1. Upewnić się, że został włożony odpowiedni worek na pył.

2. Sprawdzić, czy element filtra jest suchy i ewentualnie go wymienić.

W celu zbierania, ustawić włącznik na .

6.3 Zbieranie cieczy

OSTROŻNIE Niebezpieczeństwo obrażeń ciała. Jeśli nie zostanie zastosowany filtr, mogą wydostawać się niebez- pieczne zassane przez odkurzacz substancje. ▶ Nigdy nie odkurzać bez filtra. Przy następujących pracach na sucho należy wymienić element filtra na suchy lub nowy.

1. Skontrolować poziom wypełnienia. → Strona 202

2. Do pracy na mokro używać w miarę możliwości oddzielnego filtra.

3. Po zassaniu cieczy otworzyć oba zaczepy zatrzaskowe.

4. Zdjąć głowicę ssącą ze zbiornika i postawić ją na płaskim podłożu, aby filtr mógł wyschnąć.

5. Opróżnić zbiornik i wypłukać go wodą z węża. Wyczyścić szczotką elektrody oraz, po uprzednim

wysuszeniu, przetrzeć ręką filtr.

6. Pozostawić zbiornik do wysuszenia.

Wyłączyć produkt, ustawiając włącznik na .

2. Wyciągnąć wtyczkę sieciową z gniazda.

3. Zwinąć przewód przyłączeniowy i zawiesić na zaczepie.

4. Opróżnić zbiornik i wyczyścić urządzenie wilgotną ściereczką.

6. Odstawić odkurzacz w suchym pomieszczeniu i zabezpieczyć przed niepowołanym użytkowaniem.

6.5 Opróżnianie zbiornika z suchych pyłów

Przy odkurzaczach klasy M należy koniecznie stosować worek na pył.

1. Wyciągnąć wtyczkę sieciową z gniazda.

2. Zdjąć głowicę ssącą ze zbiornika i postawić ją na płaskim podłożu.

3. Wyjąć worek na pył ze zbiornika lub chwycić za wgłębienie uchwytowe i przechylić zbiornik w celu

4. Nałożyć głowicę ssącą na zbiornik i zamknąć obydwa zaczepy zatrzaskowe.

6.6 Opróżnianie zbiornika bez worka na pył (w przypadku zbierania cieczy)

1. Wyciągnąć wtyczkę sieciową z gniazda.

2. Zdjąć głowicę ssącą ze zbiornika i postawić ją na płaskim podłożu.*2212334*

3. Chwycić za wgłębienie uchwytowe i przechylić zbiornik w celu opróżnienia.

4. Wyczyścić brzeg zbiornika ściereczką.

5. Nałożyć głowicę ssącą na zbiornik i zamknąć obydwa zaczepy zatrzaskowe.

6.7 Spuszczanie zanieczyszczonej wody 4

Przestrzegać przy tym lokalnych przepisów dotyczących obchodzenia się z wodą.

1. Zdjąć korek węża spustowego.

2. Wyjąć wąż spustowy z uchwytu.

3. Położyć wąż spustowy na podłodze.

◁ Zanieczyszczona woda odpłynie. 7 Konserwacja i utrzymanie urządzenia we właściwym stanie technicznym

7.1 Konserwacja urządzenia

OSTRZEŻENIE Zagrożenie przez prąd elektryczny. Niefachowe wykonywanie napraw podzespołów elektrycznych może spowodować ciężkie obrażenia. ▶ Naprawy elementów elektrycznych mogą być wykonywane wyłącznie przez wykwalifikowanych elektry- ków. ▶ Należy zadbać o to, aby urządzenie, zwłaszcza uchwyty, były suche i czyste. Nie mogą one być zanieczyszczone smarem ani olejem. Nie używać środków konserwujących zawierających silikon. ▶ Nigdy nie używać odkurzacza z niedrożnymi szczelinami wentylacyjnymi! Ostrożnie czyścić szczeliny wentylacyjne suchą szczotką. Obce ciała nie mogą wniknąć do wnętrza urządzenia. ▶ Zewnętrzne powierzchnie urządzenia regularnie przecierać lekko zwilżoną ściereczką. Do czyszczenia nie używać urządzeń rozpylających, myjek parowych ani bieżącej wody, ponieważ może to zagrażać bezpieczeństwu elektrycznemu urządzenia. W przypadku odkurzaczy klasy L i M Podczas prac konserwacyjnych i czyszczenia obchodzić się z urządzeniem tak, aby nie stwarzać zagrożenia dla personelu konserwacyjnego i osób trzecich. ▶ Zastosować wentylację z wykorzystaniem filtrów. ▶ Należy nosić odzież ochronną. ▶ Miejsce przeprowadzania konserwacji oczyścić tak, aby do otoczenia nie przedostawały się żadne niebezpieczne substancje. ▶ Przed usunięciem urządzenia z obszaru ze szkodliwymi dla zdrowia substancjami, urządzenie należy z zewnątrz odkurzyć, wytrzeć lub szczelnie zapakować. Unikać przy tym rozprzestrzeniania nagroma- dzonych, niebezpiecznych pyłów. ▶ Podczas konserwacji i naprawy wszystkie części, których nie udało się dokładnie wyczyścić, należy zapakować w szczelne worki i zutylizować zgodnie z obowiązującymi przepisami. ▶ Przynajmniej raz w roku należy przeprowadzać w serwisie Hilti lub zlecać wykwalifikowanemu per- sonelowi kontrolę techniczną urządzenia, np. pod kątem uszkodzenia filtra, szczelności i działania mechanizmów kontrolnych.

7.2 Automatyczne czyszczenie filtra

Nie czyścić filtra, stukając nim o twarde przedmioty lub za pomocą ostrych narzędzi. Może to prowadzić do skrócenia żywotności filtra. Filtra nie wolno czyścić myjką wysokociśnieniową. Może to spowodować pęknięcia w materiale filtra. Filtr jest częścią podlegającą zużyciu. ▶ Filtr wymieniać przynajmniej raz na pół roku. ▶ Jednak w przypadku intensywnej eksploatacji filtr należy wymieniać częściej.202 Polski 2212334 *2212334*

7.3 Zakładanie/wymiana filtra 5

1. Wyciągnąć wtyczkę sieciową z gniazda.

2. Otworzyć zaczep zatrzaskowy osłony filtra.

3. Otworzyć osłonę filtra.

4. Ostrożnie wyjąć filtr za wgłębienia uchwytowe w mocowaniu.

5. Wyczyścić uszczelki ściereczką.

6. Włożyć nowy filtr.

7. Zamknąć osłonę filtra, zatrzaskując do przodu blokadę pokrywy.

8. Zamknąć zaczep zatrzaskowy osłony filtra.

7.4 Kontrola poziomu wypełnienia 6

1. Zablokować kółka hamulcami w celu stabilnego ustawienia odkurzacza.

2. Wyciągnąć wtyczkę sieciową z gniazda.

3. Otworzyć obydwa zaczepy zatrzaskowe.

4. Zdjąć głowicę ssącą ze zbiornika i postawić ją na płaskim podłożu.

5. Skontrolować gniazdo pod względem zanieczyszczeń i w razie potrzeby wyczyścić je szczotką.

6. Skontrolować uszczelkę głowicy ssącej pod względem zanieczyszczeń i w razie potrzeby wyczyścić ją

7. Nałożyć głowicę ssącą na zbiornik i zamknąć obydwa zaczepy zatrzaskowe.

7.5 Kontrola po wykonaniu czynności konserwacyjnych i związanych z utrzymaniem urządzenia

1. Po zakończeniu prac konserwacyjnych należy sprawdzić, czy odkurzacz został odpowiednio zmontowany

i działa prawidłowo.

2. Sprawdzić działanie urządzenia.

8 Transport i przechowywanie

Nie przenosić pełnego urządzenia. Urządzenia nie wolno zawieszać na dźwigu. ▶ Ewentualnie usunąć kondycjoner sieciowy i nieprzymocowany osprzęt z mocowania. ▶ Urządzenie należy opróżnić przed przeniesieniem w inne miejsce. ▶ Nie przechylać urządzenia ani nie transportować go w poziomie, jeśli zassana została ciecz. ▶ Na czas transportu złączyć oba końce węża za pomocą adaptera stożkowego. ZAGROŻENIE Niebezpieczeństwo obrażeń ciała. Przez króciec wlotowy mogą wydostawać się niebezpieczne zassane przez odkurzacz substancje. ▶ W odkurzaczach klasy M należy na czas transportu i przerw w użytkowaniu zatkać króciec wlotowy korkiem.

▶ Odstawić odkurzacz w suchym pomieszczeniu i zabezpieczyć przed niepowołanym użytkowaniem. 9 Pomoc w przypadku awarii W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie usunąć sam, należy skontaktować się z serwisem Hilti.

Awaria Możliwa przyczyna Rozwiązanie Akustyczny sygnał ostrze- gawczy (zmniejszona siła ssa- nia) Pełny worek na pył. ▶ Wymienić worek na pył.*2212334* 2212334 Polski 203 Awaria Możliwa przyczyna Rozwiązanie Akustyczny sygnał ostrze- gawczy (zmniejszona siła ssa- nia) Filtr jest mocno zanieczyszczony. ▶ Jeśli automatyczne czyszczenia filtra jest dezaktywowane, należy je aktywować i włączyć odkurzacz na 30 sekund. Zapchany wąż ssący lub osłona przeciwpyłowa elektronarzędzia. ▶ Wyczyścić wąż ssący i osłonę przeciwpyłową. Turbina ssąca nie pracuje. Brak zasilania. ▶ Sprawdzić gniazdo wtykowe i bezpiecznik. Sonda bardzo zanieczyszczona. ▶ Skontrolować poziom wypełnie- nia. → Strona 202 Turbina ssąca wyłącza się. Pełny zbiornik. ▶ Opróżnić zbiornik. Turbina ssąca nie uruchamia się po czyszczeniu zbiornika. Automatyczne wyłączanie aktywne. ▶ Ustawić wyłącznik główny w tę pozycję . ▶ Odczekać 5 sekund. ▶ Ustawić wyłącznik główny w tę pozycję . Sonda bardzo zanieczyszczona. ▶ Skontrolować poziom wypełnie- nia. → Strona 202 Siła ssania spada. Końcówka ssąca, rura ssąca, wąż ssący, lub filtr są zapchane. ▶ Zlikwidować zapchanie. Filtr zapełniony. ▶ Wymienić materiałowy worek na pył. → Strona 199 Osłona filtra otwarta ▶ Zamknąć osłonę filtra. Wąż spustowy nieszczelny ▶ Sprawdzić szczelność węża spustowego. Z odkurzacza wydostaje się pył. Filtr nieprawidłowo zamontowany. ▶ Wymienić materiałowy worek na pył. → Strona 199 Nie działa system automa- tycznego czyszczenia wkładu filtra. Wąż ssący niepodłączony ▶ Podłączyć wąż ssący do urządzenia. Urządzenie włącza się i wy- łącza samoczynnie lub przez użytkownika przepływa ładu- nek elektrostatyczny. Ładunek elektrostatyczny nie jest prawidłowo odprowadzany, urzą- dzenie nie jest przyłączone do uziemionego gniazda sieciowego. ▶ Podłączyć urządzenie do uzie- mionego gniazda, zastosować wąż antystatyczny. Urządzenie nie daje się uru- chomić lub wyłącza się po krótkim czasie. Zadziałał wyłącznik dopływu wody. ▶ Wyczyścić szczotką czujniki i ich otoczenie. Silnik nie działa. Zadziałał bezpiecznik w gnieździe sieciowym. ▶ Włączyć bezpiecznik. ▶ W razie ponownego zadziałania, ustalić przyczynę powstawania nadmiaru prądu. Pełny zbiornik. ▶ Wyłączyć urządzenie i opróżnić zbiornik. Zadziałał wyłącznik termiczny sil- nika. ▶ Wyłączyć urządzenie i pozo- stawić do ostygnięcia na ok. 5 minut. ▶ Jeśli silnik nie zadziała, oddać urządzenie do serwisu Hilti. Wyłącznik termiczny wielokrotnie wyłącza silnik. ▶ Ostrożnie wyczyścić szczeliny wentylacyjne suchą szczotką. Silnik nie działa w trybie pracy automatycznej. Urządzenie jest uszkodzone lub nieprawidłowo podłączone. ▶ Skontrolować podłączone urządzenie pod kątem działania lub prawidłowo włożyć wtyczkę do gniazda.204 Polski 2212334 *2212334* 10 Utylizacja Produkty Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytać należy w punkcie serwisowym Hilti lub doradcy handlowego. Zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska. ▶ Nie wyrzucać elektronarzędzi z odpadami komunalnymi! Płuczka wiertnicza Z punktu widzenia ochrony środowiska spuszczanie płuczki wiertniczej do wód gruntowych lub kanalizacji bez odpowiedniego uzdatnienia jest problematyczne. ▶ Należy skonsultować się z lokalnymi władzami w związku z obowiązującymi przepisami w tym względzie. Zaleca się następujący sposób uzdatniania: ▶ Płuczki wiertnicze należy zbierać (np. za pomocą odkurzacza do pracy na mokro). ▶ Odczekać, aż płuczka wiertnicza się osadzi i usunąć osad na wysypisko gruzu budowlanego (proces wytrącania się osadu można przyspieszyć środkami koagulującymi). ▶ Przed wylaniem pozostałej wody (zasadowa, wartość ph > 7) do kanalizacji, należy ją zneutralizować poprzez dodanie kwasowego środka neutralizującego lub rozcieńczyć dużą ilością wody. Zwierciny ▶ Zwierciny należy utylizować zgodnie z przepisami prawnymi obowiązującymi w danym kraju. 11 Gwarancja producenta na urządzenia ▶ W razie pytań dotyczących warunków gwarancji należy skontaktować się z lokalnym przedstawicielem Hilti.*2212334* 2212334 Čeština 205 1 Údaje k dokumentaci
