Tuotetyyppi	Kuiva- ja märkäimuri
Merkki	Hilti
Malli	VC 60M-X / VC 60L-X
Mitat (P x L x K)	578 x 488 x 882 mm
Paino	24,5 kg
Säiliön tilavuus	65 L
Vesitäyttökapasiteetti	48 L
Syöttöjännite	220-240 V (110 V, 240 V versiot saatavilla)
Taajuus	50/60 Hz
Ottoteho	2400 W (max)
Maksimi ilmavirtaus	177 m³/h
Maksimi alipaine	23,4 kPa
Äänenpainetaso	73 dB(A)
Suojausluokka	I
IP-suojausluokka	IPX4
Automaattinen suodattimen puhdistus	7,5 sekunnin välein
Pölyluokka (M-malli)	M (≥0,1 mg/m³)
Pölyluokka (L-malli)	L (>1 mg/m³)
Sisältyvät tarvikkeet	Suodatinpatruuna, imuletku, muovipölypussi
Valmistajan takuu	Hiltin valmistajan takuu

Usein kysytyt kysymykset - VC 60MX HILTI

Kuinka otan VC 60MX -imurin käyttöön ensimmäistä kertaa?

Avaa sulkukiinnikkeet, nosta imurin pää, aseta sopiva pölypussi (muovi mineraalipölyille, kuitukangas puulastuille), aseta pää takaisin ja sulje kiinnikkeet. Liitä imuletku. Kytke maadoitettuun pistorasiaan.

Mitä pölytyyppejä VC 60M-X:llä voidaan imeä?

VC 60M-X soveltuu kuiville, syttymättömille pölyille, puulastuille ja haitallisille pölyille, joiden altistumisen raja-arvot ovat ≥0,1 mg/m³ (luokka M). Sillä voidaan imeä myös nesteitä aina 60°C:een asti.

Kuinka automaattinen suodatin puhdistetaan?

Laite puhdistaa suodattimen automaattisesti 7,5 sekunnin välein ilmavirralla. Jos teho heikkenee, aktivoi suodattimen puhdistustoiminto (kytkimen asento 1) ja anna käydä 30 sekuntia.

Mitä tehdä, jos äänimerkki kuuluu?

Tämä tarkoittaa heikentynyttä imutehoa. Tarkista, onko pölypussi täynnä tai suodatinpatruuna likainen. Käynnistä suodattimen puhdistus tai vaihda pussi.

Kuinka imen nesteitä turvallisesti?

Käytä sopivaa suodatinpatruunaa (polyesteri tai PTFE). Älä koskaan ime syttyviä nesteitä. Imetyksen jälkeen tyhjennä säiliö, puhdista elektrodit, kuivaa suodatinpatruuna ennen kuin käytät uudelleen kuivaimurointiin.

Mitkä ovat sähköturvallisuusohjeet?

Kytke aina maadoitettuun pistorasiaan. Älä käytä hyväksymätöntä jatkojohtoa. Älä altista sateelle. Jos kaapeli on vaurioitunut, vaihdata se Hiltin huollossa.

Kuinka suodatinpatruuna vaihdetaan?

Irrota laite verkosta. Avaa suodattimen kannen kiinnikkeet. Avaa kansi. Tartu patruunaa upotetusta kahvasta ja vedä se irti. Puhdista tiivistepinnat. Aseta uusi patruuna, sulje ja lukitse.

Mitä tehdä, jos suodatin rikkoutuu?

Pysäytä laite välittömästi, irrota pistoke ja anna valtuutetun huoltohenkilön tarkastaa imuri ennen uudelleenkäyttöä. Käytä suojavarusteita.

Kuinka imuri kuljetetaan?

Tyhjennä säiliö. Älä nosta nostimella. Liitä letkun päät kapenevan adapterin avulla. M-malleissa sulje letkuliitäntä holkilla.

Mistä löydän tarvikkeita VC 60MX:lle?

Alkuperäiset Hilti-tarvikkeet (pussit, suodattimet, letkut) ovat saatavilla Hilti-myymälöistä tai osoitteessa www.hilti.group. Käytä ainoastaan antistaattisia tarvikkeita staattisten purkausten välttämiseksi.

KÄYTTÖOHJE VC 60MX HILTI

fi Alkuperäiset ohjeet 137

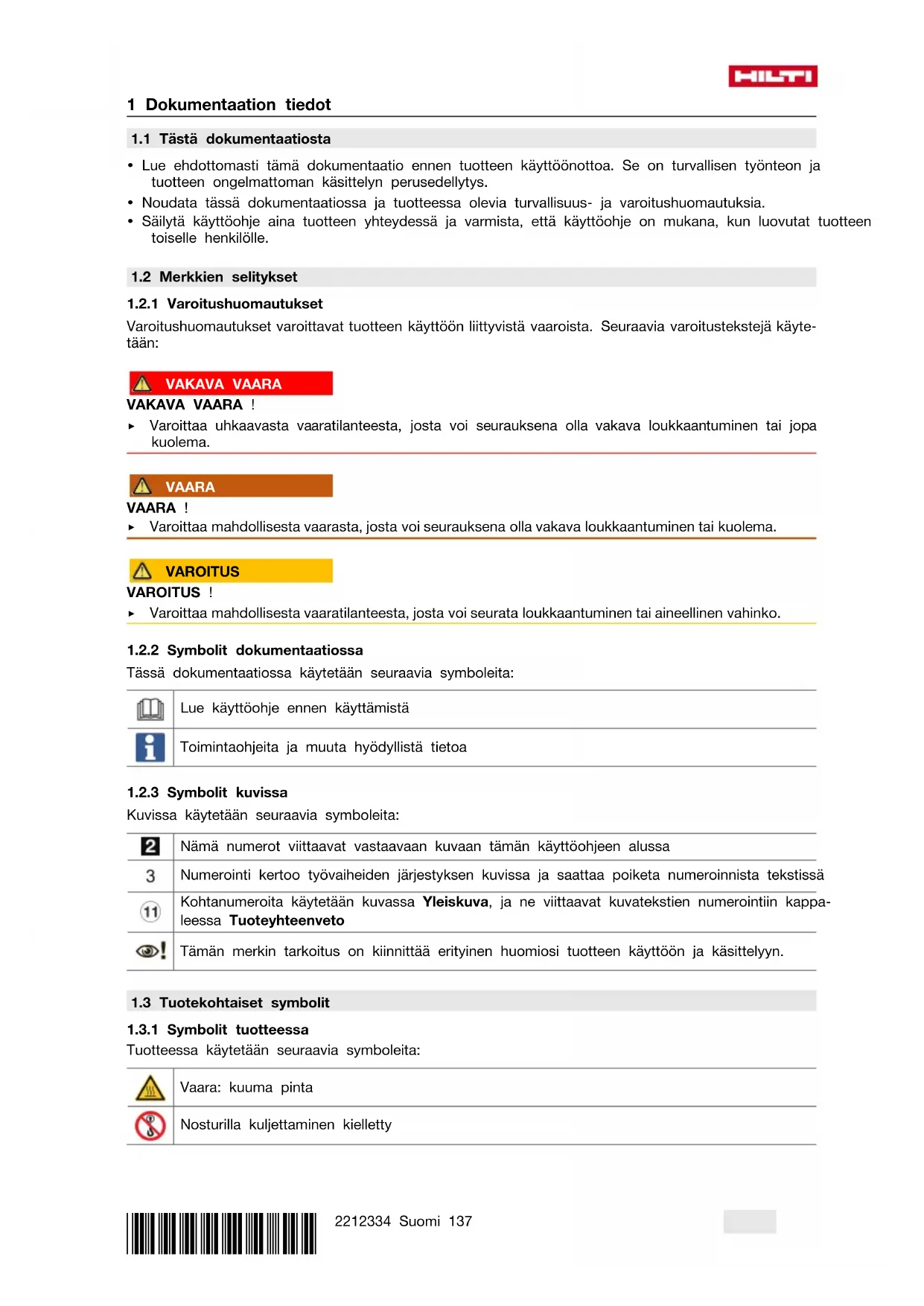

1 Dokumentaation tiedot

1.1 Tästä dokumentaatiosta

• Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys.
• Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia.
• Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.

1.2 Merkkien selitykset

1.2.1 Varoitushuomautukset

Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käytetään:

VAKAVA VAARA

VAKAVA VAARA!

- Varoittaa uhkaavasta vaaratilanteesta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema.

VAARA

VAARA!

- Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema.

VAROITUS

VAROITUS!

- Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko.

1.2.2 Symbolit dokumentaatiossa

Tässä dokumentaatiossa käytetään seuraavia symboleita:

Lue käyttöohje ennen käyttämistä

Toimintaohjeita ja muuta hyödyllistä tietoa

1.2.3 Symbolit kuvissa

Kuvissa käytetään seuraavia symboleita:

Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa

Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä

Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappa-leessa Tuoteyhteenveto

Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn.

1.3 Tuotekohtaiset symbolit

1.3.1 Symbolit tuotteessa

Tuotteessa käytetään seuraavia symboleita:

Vaara: kuuma pinta

Nosturilla kuljettaminen kielletty

1.4 Laitteessa

M-imureiden yhteydessä

VAKAVA VAARA: Tämä laite sisältää terveydelle vaarallisia pölyjä. Tyhjentämiset ja huoltotyöt, mukaan lukien pölypussin irrottaminen, saa tehdä vain ammattitaitoinen henkilö, joka käyttää asianmukaista henkilökohtaista suojavarustusta. Laitetta ei saa kytkeä päälle, ennen kuin koko suodatinjärjestelmä on asennettu paikalleen ja imutehovalvonnan toiminta on tarkastettu.

M M

L-imureiden yhteydessä

VAKAVA VAARA: Tämä laite sisältää terveydelle vaarallisia pölyjä. Tyhjentämiset ja huoltotyöt, mukaan lukien pölypussin irrottaminen, saa tehdä vain ammattitaitoinen henkilö, joka käyttää asianmukaista henkilökohtaista suojavarustusta. Laitetta ei saa kytkeä päälle, ennen kuin koko suodatinjärjestelmä on asennettu paikalleen.

L a in L

1.5 Tuotetiedot

Hilti-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.

Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä.

- Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme.

Tuotetiedot

Märkä-/kuivaimuri VC 60M-X | VC 60L-X
Sukupolvi 01
Sarjanumero

1.6 Vaatimustenmukaisuusvakuutus

Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa.

Tekninen dokumentaatio löytyy tästä:

2.1 Yleiset turvallisuusohjeet

Tämän käyttöohjeen eri kappaleissa annettujen turvallisuusohjeiden lisäksi on aina noudatettava seuraavia määräyksiä.

▶ Lue kaikki ohjeet! Ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.
- Jos käytät tätä laitetta jonkin muun sähkötyökalun kanssa, lue ensin kyseisen sähkötyökalun käyttöohje ja noudata kaikkia annettuja ohjeita.
▶ Laitteeseen ei saa tehdä minkäänlaisia muutoksia.
Käytä työhön sopivaa laitetta. Älä käytä laitetta muihin töihin kuin mihin se on tarkoitettu, vaan käytä sitä aina käyttötarkoituksen mukaisiin töihin, ja varmista, että se on moitteettomassa kunnossa.
Ennen laitteen käyttämistä sitä käyttävien henkilöiden pitää olla selvillä sen käytöstä, imuroitavien materiaalien aiheuttamista vaaroista ja imuroidun materiaalin asianmukaisesta hävittämisestä.
▶ Ota ympäristötekijät huomioon. Älä käytä laitetta paikoissa, joissa on tulipalo- tai räjähdysvaara.
Laitetta saavat käyttää vain henkilöt, jotka ovat perehtyneet sen käyttöön ja jotka on koulutettu sen turvalliseen käyttöön ja jotka ymmärtävät sen käytöstä aiheutuvat vaarat. Laitetta ei ole tarkoitettu lasten käyttöön. Lapsia on valvottava ja on varmistettava, etteivät he leiki laitteella.

Säilytä ja varastoi laite aina turvallisessa paikassa. Kun laitetta ei käytetä, säilytä se kuivassa paikassa korkealla tai lukitussa paikassa lasten ulottumattomissa.

2.2 Henkilöturvallisuus

Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä tuotetta käyttäessäsi. Älä käytä imuria, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Laitetta käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja.
Laitteen käyttämisen aikana käyttäjän ja välittömässä läheisyydessä olevien henkilöiden on käytettävä soveltuvia suojalaseja, suojakypärää, kuulosuojaimia, suojakäsineitä ja kevyitä hengityssuojaimia.
Varmista pyöräjarruilla imurin turvallinen paikallaan pysyminen. Jos pyöräjarruja ei ole lukittu, imuri saattaa liikkua kontrolloimattomasti.
- Jos pölynpoisto- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty oikein ja että niitä käytetään oikealla tavalla. Pölyn poistoimuroinnin käyttö vähentää pölyn aiheuttamia vaaroja.

2.3 Laitteen huolellinen käsittely ja käyttö

• Älä koskaan jätä laitetta ilman valvontaa.
• Älä kytke suodattimen automaattista puhdistustoimintoa pois käytöstä, kun imuroit terveydelle vaarallisia pölyjä, etenkin pölyä synnyttävän sähkötyökalun käytön yhteydessä.
  ▶ Suojaa laite pakkaselta.
  Puhdista vesimäärän rajoitin käyttöohjeen ohjeiden mukaisesti harjalla säännöllisin välein ja etsi samalla mahdollisia vauriokohtia.
  Kun asetat laitekantta paikalleen, varo, ettet jätä käsiäsi puristuksiin ja ettet vaurioita verkkojohtoa. Loukkaantumis- ja vaurioitumisvaara on olemassa.
  Tarkasta laitteen ja lisävarusteiden mahdolliset vauriot. Ennen käyttämistä tarkasta huolellisesti, että suojalaitteet tai lievästi vaurioituneet osat toimivat moitteettomasti ja tarkoituksensa mukaisesti. Tarkasta, että laitteen liikkuvat osat toimivat moitteettomasti eivätkä ota kiinni mihinkään ja että osat ovat kunnossa. Kaikkien osien pitää olla kunnolla asennettuna ja moitteettomassa toimintakunnossa, jotta laite voi toimia kunnolla.
  Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat laitteen turvallisuuden säilymisen.
• Irrota laitteen pistoke verkkopistorasiasta aina, kun et käytä laitetta (esimerkiksi taukojen ajaksi) tai kun huollat tai kunnostat laitetta tai vaihdat lisävarusteosia tai suodatinta. Tämä turvatoimenpide estää laitteen käynnistymisen vahingossa.
• Älä koskaan liikuta imuria verkkojohdosta vetäen. Älä aja imurilla verkkojohdon yli.
• Älä kuljeta laitetta nosturilla.
• Sulje imuaukko lukitsinmuhvilla laitteen kuljettamisen ajaksi, tai kun laite ei ole käytössä.

2.4 Sähköturvallisuus

Laitteen pistokkeen pitää sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen koneiden ja laitteiden yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
- Liitä pistoke sopivaan maadotettuun pistorasiaan, joka on asianmukaisesti asennettu ja joka täyttää kaikki paikalliset määräykset. Jos et ole varma onko pistorasia turvallisesti maadotettu, tarkastuta se sähköasennusten ammattilaisella.
Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa.
▶ Varmista, ettei verkkojohto ole sotkussa.
Tarkasta laitteen verkkojohdon kunto säännöllisesti, ja jos havaitset vaurioita, vaihdata verkkojohto Hilti-huollossa. Tarkasta jatkojohdon kunto säännöllisesti, ja vaihda johto, jos havaitset vaurioita.
- Jos työnteon yhteydessä verkkojohto ja/tai jatkojohto vaurioituu, älä kosketa niitä. Irrota pistoke verkkopistorasiasta. Vaurioituneet verkkojohdot ja jatkojohdot aiheuttavat vakavan sähköiskun vaaran.
▶ Verkkojohtoa saa käyttää vain käyttöohjeessa mainittujen mallien liittämiseen.
- Älä käytä verkkojohtoa väärin. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

HILTI

• Jos käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Jos virransaanti katkeaa, katkaise laitteesta virta ja irrota laitteen pistoke verkkopistorasiasta.
• Älä käytä laitetta, jos se on likainen tai märkä. Laitteen pintaan kertynyt pöly, etenkin sähköä johtavien materiaalien pöly, tai kosteus saattavat epäsuotuisissa tilanteissa aiheuttaa sähköiskun. Tämän vuoksi tarkastuta likaantunut laite säännöllisin välein Hilti-huollossa, ja etenkin jos työstät sähköä johtavia materiaaleja usein.

2.5 Työpaikka

▶ Varmista työpaikan hyvä valaistus.
Varmista työpaikan hyvä tuuletus. Huonosti tuuletetuissa työpaikoissa esiintyvä pölykuormitus saattaa vahingoittaa terveyttä.
- Pidä työskentelyalue hyvässä järjestyksessä. Varmista, ettei työskentelyalueella ole esineitä, joihin saattaisit loukata itsesi. Työskentelyalueen epäjärjestys lisää onnettomuusriskiä.
- Älä työskentele laitteella räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkölaitteet synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
▶ Ole erityisen varovainen, jos teet työtä portailla tai tikkailla seisten.

2.6 Imuroitu jäte

• Imuria ei saa käyttää palavien tai räjähtävien pölyjen (magnesium-alumiinipöly jne.) imurointiin. Materiaaleja, joiden lämpötila on yli 60 °C (140 °F), ei saa imuroida (esimerkiksi hehkuvat tupakantumpit, kuuma tuhka).
• Syttyviä, räjähtäviä, aggressiivisia nesteitä ei saa imuroida (esimerkiksi jäähdytys- ja voiteluaineet, bensiini, liuotinaineet, hapot (pH < 5), emäkset (pH > 12,5) jne.).
  Kytke laite heti pois päältä, jos sen sisältä tulee vaahtoa tai nestettä.
  Käytä suojakäsineitä, kun imuroit kuumia, enintään 60 °C:n (140 °F) lämpöisiä työstöjätteitä.
  Käytä suojavaatteita imuroidessasi kiviainespohjaista porauslietettä ja vältä ihokosketusta (pH > 9, syövyttävä).
• Varo, ettet kosketa alkalisia tai happamia nesteitä. Huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, huuhtele silmät runsaalla vedellä ja lisäksi mene lääkäriin.

VC 60L-X

Pölyluokan L mukainen laite soveltuu kuivien, ei-syttyvien pölyjen sekä puupölyjen ja sellaisten terveydelle vaarallisten pölyjen imurointiin, joiden työpaikkapitoisuusraja-arvot ovat > 1 mg/m³. Imu-roitavan pölyn vaarallisuudesta riippuen laitteessa pitää käyttää imurointitehtävään soveltuvia suodattimia.

VC 60M-X

Pölyluokan M mukainen laite soveltuu kuivien, ei-syttyvien pölyjen sekä puupölyjen ja sellaisten terveydelle vaarallisten pölyjen imurointiin, joiden työpaikkapitoisuusraja-arvot ovat > 0,1 mg/m³. Imuroitavan pölyn vaarallisuudesta riippuen laitteessa pitää käyttää imurointitehtävään sovel-tuvia suodattimia.

3.1 Tuoteyhteenveto

① Laitekytkin
② Imuaukko
③ Likasäiliö
④ Salpa
⑤ Laitekansi
⑥ Säiliökahva
⑦ Johtokoukku
⑧ Suodattimen kannen salpa
⑨ Poistoletku (lisävaruste)
⑩ Tartuntasyvennykset
⑪ Suodattimen kansi

3.2 Tarkoituksenmukainen käyttö

Tässä kuvattu tuote on yleismallinen ammattikäyttöön tarkoitettu teollisuusimuri. Se soveltuu sekä kuiva- että märkäimurointiin.

Tätä tuotetta ei saa käyttää ihmisten tai eläinten puhdistamiseen. Laitetta ei saa käyttää veteen upotettuna.

• Ennen tuotteen käyttämistä sitä käyttävien henkilöiden pitää olla selvillä tuotteen käytöstä, imuroitavien materiaalien aiheuttamista vaaroista ja imuroidun materiaalin asianmukaisesta hävittämisestä.
• Tuotetta ei saa käyttää kiinteäasenteisesti jatkuvasti tai automaattisissa tai puoliautomaattisissa laitteistoissa.
• Loukkaantumisvaaran välttämiseksi käytä vain alkuperäisiä lisävarusteita ja lisälaitteita, joiden valmistaja on Hilti.
• Suojaudu staattisen sähkön iskuilta käyttämällä antistaattista imuletkua.
• Älä imuroi kappaleita, jotka voivat pölypussin läpi aiheuttaa vammoja (esimerkiksi teräviä tai teräväreunaisia esineitä).
• Tuotetta ei saa käyttää tikkaiden korvikkeena.

Tämä tuote soveltuu ammattikäyttöön seuraavissa käyttötarkoituksissa:

• Suurien pölymäärien imurointi käytettäessä Hilti-timanttiihomalaitteita, -katkaisulaikkoja, -poravasaroita ja -kuivaporakruunuja.
• Kiviainespitoisen porauslietteen imurointi käytettäessä Hilti-timanttiporakruunulaitteita tai Hilti-timanttisahoja ja nestemäisten työstöjätteiden poistaminen lämpötilaan < 60 °C (140 °F) saakka.
• Öljyn ja nestemäisten aineiden imurointi lämpötilaan < 60 °C (140 °F) saakka.
• Seinä- ja lattiapintojen märkä- ja kuivapuhdistus

VC 60L-X

Kuivien, ei-syttyvien pölyjen sekä puupölyjen ja sellaisten terveydelle vaarallisten pölyjen imurointi, joiden työpaikkapitoisuusraja-arvot ovat > 1 mg/m³ pölyn (pölyluokka L).

VC 60M-X

• Kuivien, ei-syttyvien pölyjen sekä puupölyjen ja sellaisten terveydelle vaarallisten pölyjen imurointi, joiden työpaikkapitoisuusraja-arvot ovat > 0,1 mg/m³ pölyn (pölyluokka M).
• Pölynpoistossa on tarpeen järjestää tilan riittävä ilmanvaihtosuhde L, jos poistoilma palautuu tilaan. Kansallisia määräyksiä on noudatettava.

3.3 Mahdollinen väärä käyttö

• Teollisuusimuria ei saa käyttää vaaka-asennossa.
• Teollisuusimuria ei saa käyttää räjähdysvaarallisten aineiden, hehkuvien tai palavien tai syttyvien aineiden ja aggressiivisten pölyjen (esimerkiksi magnesium-alumiinipöly jne.) imurointiin (poikkeus: puupölyt).
• Teollisuusimuria ei saa käyttää syttyvien nesteiden (esimerkiksi bensiini, liuotinaineet, hapot, jäähdytys- ja voiteluaineet jne.) imurointiin.
• Terveydelle vaarallisia materiaaleja (esimerkiksi asbesti) ei saa työstää.

3.4 Toimituksen sisältö

Märkä-kuivaimuri ja suodatinelementti, täydellinen imuletku jossa letkuliitäntä, muovinen pölypussi, käyttöohje.

Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group | USA: www.hilti.com

3.5 Laitekytkin

Symboli Merkitys
1	Kytkeminen päälle
0	Kytkeminen pois päältä
1	Kytkeminen päälle, suodattimen puhdistuksella

3.6 Akustinen varoitusääni

VC 60M-X

Jos ilman virtausnopeus imuletkussa laskee alle arvon 20 m/s, laite antaa turvallisuuden varmistamiseksi akustisen varoituksen.

3.7 Suodattimen automaattinen puhdistustoiminto

Laitteessa on hienojakaisen pölyn suodattimen puhdistustoiminto. Ilmaisku puhdistaa suodattimen automaattisesti 7,5 sekunnin välein.

Ilmaisku (sykkivä ääni) puhdistaa suodatinelementin automaattisesti.

Järjestelmäsovelluksissa (erityisesti hionnan, katkaisun tai urien leikkauksen yhteydessä) tai suurempia pölymääriä imuroitaessa suodattimen automaattisen puhdistustoiminnon pitää olla päälle kytkettynä, jotta jatkuva imuteho on hyvä.

Suodatinelementin puhdistus toimii vain imuletkun ollessa liitettynä.

3.8 Käyttöön liittyviä ohjeita

Lisävarusteet ja niiden käyttö

VC 60L-X

Lisävarusteet Tilausnumero	Käyttötapa
Muovinen pölypussi 2177881	Kiviaineksiin liittyvät	käyttökohteet, märkä ja kuiva
Yleismallinen kuitupölypussi	2177884 Kiviaineksiin	liittyvät käyttökohteet, märkä ja kuiva
Selluloosasuodatin 2177885	Kuiva
Polyesterisuodatin 2182582	Yleismallinen märkä ja	kuiva
PTFE-suodatin 2202240 Intensiiviset käyttökohteet,		märkä ja kuiva
HEPA-suodatin 2177708 Märkä ja kuiva

Lisävarusteet ja niiden käyttö

VC 60M-X

Lisävarusteet Tilausnumero	Käyttötapa
Muovinen pölypussi 2205722	Kiviaineksiin liittyvät	käyttökohteet, märkä ja kuiva
Yleismallinen kuitupölypussi	2177884 Kiviaineksiin	liittyvät käyttökohteet, märkä ja kuiva
Selluloosasuodatin 2177885	Kuiva
Polyesterisuodatin 2182582	Yleismallinen märkä ja	kuiva
PTFE-suodatin 2202240 Intensiiviset käyttökohteet,		märkä ja kuiva
HEPA-suodatin 2177708 Märkä ja kuiva

M-luokan imureissa on ehdottomasti käytettävä pölypussia.

4 Tekniset tiedot

4.1 Märkä-/kuivaimuri

Jos tuotetta käytetään generaattoriin tai muuntajaan liitettynä, generaattorin tai muuntajan antotehon pitää olla vähintään kaksi kertaa niin suuri kuin tuotteen tehokilpeen merkitty nimellisottoteho. Muuntajan tai generaattorin käyttöjännitteen pitää aina olla rajoissa +5 % ja -15 % koneen/laitteen nimellisjännitteestä.

	VC 60L-X	VC 60M-X
Mitat (P x L x K, mm)	578 x 488 x 882	578 x 488 x 882
Paino EPTA 01 mukaan	24,5 kg	24,5 kg
Säiliön tilavuus	65	65
Veden täyttömäärä	48	48
Käyttölämpötila	0 °C ... 40 °C	0 °C ... 40 °C
Suodattimen automaattinen puhdistustoiminto välinä	7,5 s	7,5 s
Suojausluokka	I	I
Suojausluokka	IPX4	IPX4
Verkkovirran taajuus	50 Hz ... 60 Hz 50	Hz ... 60 Hz

4.2 Nimellisjännite

•/•	220 V ... 240 V	110 VGB	240 VNZ	220 V ... 240 VCH
Nimellisottoteho	2 400 W 2 200 W	2 400 W	2 300 W
Verkkoliitäntä (typpi)	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 2,5 mm^2	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 1,5 mm^2

4.3 Maksimi-imuteho ja maksimialipaine

Standardin DIN EN 60335-2-69 kappale AA.7.12 mukaan

		VC 60L-X VC 60M-X
Maksimi-imuteho (ilma) 2200 W		159 m^3/h 159 m^3/h
	2300 W	165 m^3/h 165 m^3/h
	2400 W	177 m^3/h 177 m^3/h
Maksimialipaine 2200 W		19,3 kPa 19,3 kPa
	2300 W	21,5 kPa 21,5 kPa
	2400 W	23,4 kPa 23,4 kPa

4.4 Melu- ja tärinäarvot, mittausnormina EN 60335-2-69

Seuraavat tiedot koskevat teollisuusimureita VC 60M-X ja VC 60L-X.

	VC 60L-X VC 60M-X
Äänenpainetaso I_pA	73 dB(A) 73 dB(A)
Epävarmuus K_pA	1 dB(A) 1 dB(A)
Tärinäarvo	< 2,5 m/s ^2 < 2,5 m/s ^2
Epävarmuus (K)	0,2 m/s ^2 0,2 m/s ^2

5 Käyttöönotto

VAKAVA VAARA

Sähkövirran aiheuttama vaara. Jos imuria ei ole liitetty oikein, seurauksena voi olla kuolema tai vakava loukkaantuminen.

▶ Liitä imuri aina vain maadotettuun pistorasiaan.

VAROITUS

Kontrolloimattomat liikkeet aiheuttavat loukkaantumisvaaran! Jos pyöräjarruja ei ole lukittu, imuri saattaa liikkua kontrolloimattomasti.

▶ Varmista pyöräjarruilla imurin turvallinen paikallaan pysyminen.

5.1 Ensimmäinen käyttöönotto

Käytä vaarattomien tai kiviainespitoisten pölyjen imuroinnissa muovista pölypussia tai puupölyjen imuroinnissa kuitupölypussia.

1. Avaa kaksi salpaa.
2. Nosta laitekansi irti likasäiliöstä.
3. Poista tarvikkeet likasäiliöstä ja pakkauksesta.
4. Laita sopiva pölypussi paikalleen ohjeiden mukaisesti.
5. Asenna laitekansi likasäiliön päälle ja sulje kaksi salpaa.
6. Varmista, että laitekansi on oikein asennettu ja lukittu paikalleen.
7. Liitä imuletku laitteeseen.

5.2 Kuitupölypussin asettaminen paikalleen / vaihto

VAKAVA VAARA

Loukkaantumisvaara. Terävät esineet voivat puhkaista pölypussin.

▶ Varmista, etteivät esineet ole puhkaisseet pölypussia.

1. Irrota pistoke verkkopistorasiasta.
2. Avaa kaksi salpaa.
3. Nosta laitekansi irti likasäiliöstä.

4. Sulje pölypussimuhvi kannella.

5. Irrota ja hävitä pölypussi → Sivu 149.

6. Puhdista likasäiliö kankaalla.
7. Kiinnitä uusi kuitupölypussi likasäiliöön.
8. Asenna laitekansi likasäiliön päälle ja sulje kaksi salpaa.

5.3 Muovisen pölypussin asettaminen paikalleen / vaihto

1. Irrota laitteen pistoke verkkopistorasiasta.
2. Avaa kaksi salpaa.
3. Nosta laitekansi irti likasäiliöstä.
4. Sulje muovinen pölypussi stanssattujen reikien alapuolelta johtositeellä.
5. Poista muovinen pölypussi.
6. Puhdista likasäiliö kankaalla.
7. Kiinnitä uusi muovinen pölypussi likasäiliöön (pussiin painettujen ohjeiden mukaisesti).
8. Asenna laitekansi likasäiliön päälle ja sulje kaksi salpaa.

6 Käyttö

VAARA

Loukkaantumisvaara. Suodatinjärjestelmän vaurion seurauksena ulos voi päästä terveydelle vaarallista pölyä.

Hätätapauksessa (esimerkiksi suodattimen rikkouduttua) kytke laite pois päältä, irrota pistoke pistorasiasta ja tarkastuta laite ammattitaitoisessa huollossa ennen käytön jatkamista.

VAROITUS

Kontrolloimattomat liikkeet aiheuttavat loukkaantumisvaaran! Jos pyöräjarruja ei ole lukittu, imuri saattaa liikkua kontrolloimattomasti.

- Varmista pyöräjarruilla imurin turvallinen paikallaan pysyminen.

6.1 M-luokan imureiden käyttö

VAKAVA VAARA

Loukkaantumisvaara. L- ja M-pölyluokan imurit sisältävät terveydelle vaarallista pölyä.

• Tyhjentämiset ja huoltotyöt, mukaan lukien pölypussin/-säiliön hävittäminen, saa tehdä vain ammattitaitoinen henkilö. Käytä tarvittavaa suojavarustusta.
• Jos olet imuroinut vaarallisia aineita sisältävässä ympäristössä, imuroi imurin ulkopinnat ja pyyhi ne puhtaiksi tai pakkaa imuri tiiviisti ennen kuin viet laitteen pois työskentelyalueelta. Koska laitteen kaikki osat luokitellaan saastuneiksi, kun ne tuodaan pois vaarallisia aineita sisältäneestä työympäristöstä, on ryhdyttävä tarvittaviin toimenpiteisiin, jotta pölyn leviäminen estetään.
• Älä koskaan käytä imuria ilman täydellistä suodatusjärjestelmää.

6.2 Kuivien pölyjen imurointi

Ennen kuivien pölyjen ja etenkin kiviainespitoisten pölyjen imurointia varmista, että säiliössä on aina oikeanlainen pölypussi. M-luokan imureissa on ehdottomasti käytettävä pölypussia. Märkäimuroinnin jälkeen vaihda suodatinelementin tilalle kuiva tai uusi suodatinelementti.

VAROITUS

Loukkaantumisvaara. Ulos voi päästä terveydelle vaarallista työstöjätettä, jos laitetta käytetään ilman suodatinelementtiä.

- Älä koskaan imuroi ilman suodatinelementtiä.

1. Varmista, että sopiva pölypussi on paikallaan.
2. Tarkasta, että suodatinelementti on kuiva, ja tarvittaessa vaihda se.
3. Imuroimista varten aseta käyttökytkin asentod 1.

6.3 Nesteiden imurointi

VAROITUS

Loukkaantumisvaara. Ulos voi päästä terveydelle vaarallista työstöjätettä, jos laitetta käytetään ilman suodatinelementtiä.

- Älä koskaan imuroi ilman suodatinelementtiä.

Vaihda sitten kuivaimurointia varten laitteeseen kuiva tai uusi suodatinelementti.

1. Tarkasta täytösmäärän valvonta. → Sivu 147
2. Käytä märkäimurointiin mahdollisuuksien mukaan erillistä suodatinelementtiä.
3. Nesteiden imuroinnin jälkeen avaa kaksi salpaa.
4. Nosta laitekansi irti likasäiliöstä ja laske kansi tasaiselle alustalle, jotta suodatinelementti voi kuivua.
5. Tyhjennä likasäiliö ja puhdista se vesiletkua käyttäen. Puhdista elektrodit harjalla ja suodatinelementti kuivattamisen jälkeen kädellä pyyhkien.
6. Anna likasäilion kuivua.

6.4 Imuroinnin jälkeen

1. Kytke tuote pois päältä painamalla käyttökytkin asentoh.
2. Irrota pistoke verkkopistorasiasta.
3. Kiedo virtajohto kiepille ja ripusta se johtokoukkuun.
4. Tyhjennä säiliö ja puhdista laite kostealla kankaalla pyyhkien.
5. Kiedo letku kiepille.
6. Säilytä imuri kuivassa tilassa, jossa se on myös asiaankuulumattomien ulottumattomissa.

6.5 Likasäiliön tyhjentäminen kuivasta pölystä

M-luokan imureissa on ehdottomasti käytettävä pölypussia.

1. Irrota laitteen pistoke verkkopistorasiasta.
2. Nosta laitekansi irti likasäiliöstä ja laske kansi tasaiselle alustalle.
3. Poista pölypussi likasäiliöstä tai tartu kahvasyvennyksistä ja kaada likasäiliö tyhjäksi.
4. Asenna laitekansi likasäiliön päälle ja sulje kaksi salpaa.

6.6 Pölypussittoman likasäiliön tyhjentäminen (nesteestä)

1. Irrota pistoke verkkopistorasiasta.
2. Nosta laitekansi irti likasäiliöstä ja laske kansi tasaiselle alustalle.
3. Tartu kahvasyvennyksistä ja kaada likasäiliö tyhjäksi.
4. Puhdista likasäiliön reunat kostealla kankaalla.
5. Asenna laitekansi likasäiliön päälle ja sulje kaksi salpaa.

6.7 Likaveden poislaskeminen

Noudata paikallisia jäteveden käsittelymääräyksiä.

1. Irrota poistoletkun kansi.
2. Irrota poistoletku telineestä.
3. Aseta poistoletku lattialle.
   Likavesi virtaa ulos.

7.1 Laitteen hoito

VAARA

Sähkövirran aiheuttamat vaarat. Sähköosien asiantuntemattomat korjaukset voivat aiheuttaa vakavia loukkaantumisia.

- Teetä sähköosien korjaustyöt aina ammattitaitoisessa erikoiskorjaamossa.

• Pidä laite ja etenkin sen kahvapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Älä käytä silikonia sisältäviä hoitoaineita.
• Älä koskaan käytä imuria, jos sen jäähdytysilmaraot ovat tukkeutuneet! Puhdista jäähdytysilmaraot varovasti kuivalla harjalla. Varo, ettei laitteen sisään pääse tunkeutumaan vieraita esineitä.
  Puhdista laitteen ulkopinnat kevyesti kostutetulla liinalla säännöllisin välein. Älä käytä puhdistamiseen vesisuihkua, höyrypesuria äläkä juoksevaa vettä, koska se vaarantaisi laitteen sähköturvallisuuden.

L- ja M-luokan imureiden yhteydessä

Laitetta huollettaessa ja korjattaessa laitetta on käsiteltävä siten, ettei sinulle tai muille henkilöille aiheudu vaaraa.

• Käytä suodatettua pakkoilmanvaihtoa.
  ▶ Käytä suojavaatteita.
  ▶ Puhdista huoltotyöalue siten, ettei haitallisia aineita pääse ympäristöön.
• Jos olet imuroinut vaarallisia aineita sisältävässä ympäristössä, imuroi laitteen ulkopinnat ja pyyhi ne puhtaiksi tai pakkaa laite tiiviisti ennen kuin viet laitteen pois työskentelyalueelta. Varo, ettei laitteeseen kertynyttä vaarallista pölyä pääse leviämään muualle.
  ▶ Huolto- ja korjaustöiden yhteydessä pitää kaikki vaihdetut likaantuneet osat, joita ei saada riittävän hyvin puhdistettua, pakata tiiviisiin pusseihin ja hävittää jätehuoltomääräysten mukaisesti.
• Teetä vähintään kerran vuodessa Hilti-huollossa tai ammattitaitoisella, koulutetulla henkilöllä laitteelle pölytekninen tutkimus, jossa tarkastetaan esimerkiksi suodattimen vauriot, laitteen ilmatiiviys sekä valvonta- ja käyttölaitteiden toiminta.

7.2 Suodattimen automaattinen puhdistustoiminto

Älä puhdista suodatinelementtiä lyömällä tai koputtelemalla sitä kovaa esinettä vasten tai kovalla tai terävällä esineellä kaapimalla. Muutoin suodatinelementin käyttöikä lyhenee.

Suodatinelementtiä ei saa puhdistaa paineilmalla. Se voisi aiheuttaa murtumia suodatinmateriaaliin.

Suodatinelementti on kulutusosa.

• Vaihda suodatinelementti viimeistään puolen vuoden välein.
  ▶ Vaihda suodatinelementti kuitenkin useammin, jos laitetta käytetään runsaasti.

7.3 Suodatinelementin asettaminen paikalleen / vaihto

1. Irrota laitteen pistoke verkkopistorasiasta.
2. Avaa suodattimen kannen salvat.
3. Avaa suodattimen kansi.
4. Irrota suodatinelementti varovasti kannattimessa olevista tartuntasyvennyksistä kiinni ottaen.
5. Puhdista tiivistepinnat kankaalla.
6. Aseta uusi suodatinelementti paikalleen.
7. Sulje suodattimen kansi kääntämällä kannen lukitsin eteenpäin.
8. Sulje suodattimen kannen salvat.

7.4 Täytösmäärän valvonnan tarkastus

1. Varmista pyöräjarruilla imurin turvallinen paikallaan pysyminen.
2. Irrota pistoke verkkopistorasiasta.
3. Avaa kaksi salpaa.
4. Nosta laitekansi irti likasäiliöstä ja laske kansi tasaiselle alustalle.
5. Tarkasta poiskytkentäkärkien likaisuus ja tarvittaessa puhdista ne harjalla.

6. Tarkasta laitekannen tiivisteen likaisuus ja tarvittaessa puhdista tiiviste kankaalla.

7. Asenna laitekansi likasäiliön päälle ja sulje kaksi salpaa.

7.5 Tarkastus huolto- ja kunnossapitotöiden jälkeen

1. Tarkasta huolto- ja kunnossapitotöiden jälkeen, että imuri on koottu oikein ja toimii moitteettomasti.
2. Tarkasta toiminta.

8 Kuljetus ja varastointi

8.1 Kuljettaminen

Täysinäistä laitetta ei saa siirtää kantamalla.

Laitetta ei saa ripustaa nosturiin.

• Tarvittaessa irrota Power Conditioner tai irrallinen työkalu kannattimesta.
• Tyhjennä laite ennen sen kantamista toiseen paikkaan.
• Älä kaada laitetta tai kuljeta sitä vaaka-asennossa, jos olet imuroinut nesteitä.
• Kuljettamista varten liitä letkun päät toisiinsa kartiosovittimella.

VAKAVA VAARA

Loukkaantumisvaara. Imuaukosta voi päästä ulos terveydelle vaarallista työstöjätettä.

▶ Sulje M-luokan imurin imuaukko lukitsinmuhvilla laitteen kuljettamisen ajaksi, tai kun laite ei ole käytössä.

8.2 Varastointi

Säilytä imuri kuivassa tilassa, jossa se on myös asiaankuulumattomien ulottumattomissa.

9 Apua häiriötilanteisiin

Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon.

9.1 Häiriötilannetaulukko

Häiriö Mahdollinen syy Ratkaisu
Varoitusäänimerkki (imuteho heikko)	Pölypussi täynnä. ▶ Vaihda pölypussi.
	Suodatinelementti pahoin likaantunut.	▶ Jos suodattimen automaattinen puhdistus on kytketty pois päältä, kytke se päälle ja anna imurin toimia 30 sekunnin ajan.
	Imuletku tai sähkötyökalun pölyn-poistosuojus tukossa.	▶ Puhdista imuletku ja pölynpoistosuojus.
Imuturbiini ei pyöri. Ei jännitteensaantia. ▶		Tarkasta pistorasia ja sulake.
		Tunnistin pahoin likaantunut. ▶ Tarkasta täytösmäärän val-vonta. → Sivu 147
Imuturbiini pysähtyy.	Säiliö täynnä.	▶ Tyhjennä säiliö.
Imuturbiini ei käynnisty säiliönpuhdistamisen jälkeen.	Poiskytkentäautomatiikka on akti-visena.	▶ Kytke laitekytkin asentoor ^10 .▶ Odota 5 sekuntia.▶ Kytke laitekytkin asentoor ^11 .
	Tunnistin pahoin likaantunut.	▶ Tarkasta täytösmäärän val-vonta. → Sivu 147
Imuteho laskee.	Imusuutin, imuputki, imuletku tai suodatin tukossa.	▶ Poista tukos.
	Suodatin täynnä.	▶ Vaihda kuitupölypussi.→ Sivu 144
	Suodattimen kansi auki	▶ Sulje suodattimen kansi.
	Poistoletku vuotaa	▶ Tarkasta poistoletkun tiiviys.
Laite puhaltaa pölyä ulos.	Suodatinta ei ole asennettu oikein.	▶ Vaihda kuitupölypussi.→ Sivu 144
Suodattimen automaattinen puhdistus ei toimi.	Imuletkua ei ole liitetty oikein ▶	Liitä imuletku.
Laite kytkeytyy itsestään päälle tai pois päältä tai käytäjä saa staattisen sähkön iskuja.	Staattisen sähkön varaus ei johdu pois, laitetta ei ole liitetty maado-tettuun pistorasiaan.	▶ Liitä laite aina vain maado-tettuun pistorasiaan, käytä antistaattiletkua.
Laite ei käynnisty tai laite kyt-poiskytkentä veden vuoksi on lau-keytyy pois päältä lyhyen het-ennut.		▶ Puhdista tunnistimet ja niiden ympäristö harjalla.
Moottori ei toimi. Verkkopistorasian sulake palanut tai lauennut.		▶ Vaihda sulake tai kytke auto-maattisulake takaisin päälle.▶ Etsi ylisuuren virran syy, jos sulake palaa tai laukeaa uudel-leen.
		Likasäiliö täynnä.
		Moottorin lämpösujoaus on lauennut.
		Moottorin lämpösujoaus kytkee moottorin uudelleen pois päältä.
		Miitetty laite on rikki tai väärin lii-tetty.

10 Hävittäminen

Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta.

Käytetyt sähkötyökalut on sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja sen maakohtaisten sovellusten mukaisesti toimitettava jäteasemalle ja ohjattava ympäristöystävälliseen kierrätykseen.

- Älä hävitä sähkölaitteita tavallisen sekajätteen mukana!

Porausliete

Ympäristönsuojelun kannalta porauslietteen johtaminen viemäriin ilman esikäsittelyä on ongelmallista.

▶ Ota paikallisilta viranomaisilta selvää paikallisista määräyksistä.

Suositamme seuraavaa esikäsittelyä:

• Kerää porausliete talteen (esimerkiksi märkäimurilla).
  Anna porauslietteen saostua ja hävitä kiinteä aines asianmukaisesti rakennusainejätteen mukana (saostumista voi nopeuttaa saostusaineella).
  Ennen kuin johdat jäljelle jäävän veden (alkalista, ph-arvo > 7) viemäriin, neutraloi se sekoittamalla siihen hapanta neutralointiainetta, tai laimenna runsaalla vedellä.

Porauspöly

- Imuroitu porauspöly on hävitettävä voimassa olevien kansallisten jätehuoltomääräysten mukaisesti.

11 Valmistajan myöntämä takuu

- Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan.

M-klassi tolmuimejate puhul

L-tolmuimejate puhul

6.6 Tolmukotita tolmumahuti tühjendamine (vedelike puhul)

L- ja M- klassi tolmuimejate puhul
