Tip de produs	Aspirator pentru deșeuri uscate și lichide
Marcă	Hilti
Model	VC 60M-X / VC 60L-X
Dimensiuni (L x l x h)	578 x 488 x 882 mm
Greutate	24,5 kg
Volumul rezervorului	65 L
Capacitatea de umplere cu apă	48 L
Tensiunea de alimentare	220-240 V (versiuni 110 V, 240 V disponibile)
Frecvență	50/60 Hz
Putere absorbită	2400 W (max)
Debitul maxim de aer	177 m³/h
Depresiune maximă	23,4 kPa
Nivelul presiunii acustice	73 dB(A)
Clasa de protecție	I
Grad de protecție IP	IPX4
Curățare automată a filtrului	La fiecare 7,5 secunde
Clasa de praf (model M)	M (≥0,1 mg/m³)
Clasa de praf (model L)	L (>1 mg/m³)
Accesorii incluse	Cartuș filtrant, furtun de aspirare, sac colector de praf din plastic
Garanție producător	Garanție Hilti

Întrebări frecvente - VC 60MX HILTI

Cum se pune în funcțiune aspiratorul VC 60MX pentru prima dată?

Deschideți clemele de închidere, ridicați capul de aspirare, plasați un sac colector adecvat (plastic pentru praf mineral, nețesut pentru așchii de lemn), puneți capul la loc și închideți clemele. Conectați furtunul de aspirare. Conectați la o priză împământată.

Ce tipuri de praf pot fi aspirate cu VC 60M-X?

VC 60M-X este potrivit pentru praf uscat neinflamabil, așchii de lemn și praf nociv cu valori limită de expunere ≥0,1 mg/m³ (clasa M). Poate aspira și lichide până la 60°C.

Cum se curăță filtrul automat?

Aparatul curăță automat filtrul la fiecare 7,5 secunde printr-un flux de aer. Dacă puterea scade, activați funcția de curățare a filtrului (poziția 1 pe comutator) și lăsați să funcționeze 30 de secunde.

Ce trebuie făcut dacă semnalul de avertizare acustică sună?

Aceasta indică o putere de aspirare redusă. Verificați dacă sacul colector este plin sau cartușul filtrant este înfundat. Activați curățarea filtrului sau înlocuiți sacul.

Cum se aspiră lichide în siguranță?

Utilizați un cartuș filtrant adecvat (poliester sau PTFE). Nu aspirați niciodată lichide inflamabile. După aspirare, goliți rezervorul, curățați electrozii, uscați cartușul filtrant înainte de a reutiliza pentru uscat.

Care sunt instrucțiunile de siguranță electrică?

Conectați întotdeauna la o priză împământată. Nu utilizați un prelungitor neomologat. Nu expuneți la ploaie. În cazul unui cablu deteriorat, solicitați înlocuirea de către service-ul Hilti.

Cum se înlocuiește cartușul filtrant?

Deconectați aparatul. Deschideți clemele capacului filtrului. Deschideți capacul. Prindeți cartușul de mânerul încorporat și scoateți-l. Curățați suprafețele de etanșare. Introduceți noul cartuș, închideți și blocați.

Ce trebuie făcut în caz de rupere a filtrului?

Opriți imediat aparatul, deconectați cablul de alimentare și solicitați verificarea aspiratorului de către personal calificat înainte de reutilizare. Purtați echipament de protecție.

Cum se transportă aspiratorul?

Goliți rezervorul. Nu ridicați cu un palan. Conectați capetele furtunului cu adaptorul conic. Pentru modelele M, obturați racordul furtunului cu un manșon.

Unde se găsesc accesorii pentru VC 60MX?

Accesoriile originale Hilti (saci, filtre, furtunuri) sunt disponibile în magazinele Hilti sau pe www.hilti.group. Utilizați numai accesorii antistatice pentru a evita descărcările.

MANUAL DE UTILIZARE VC 60MX HILTI

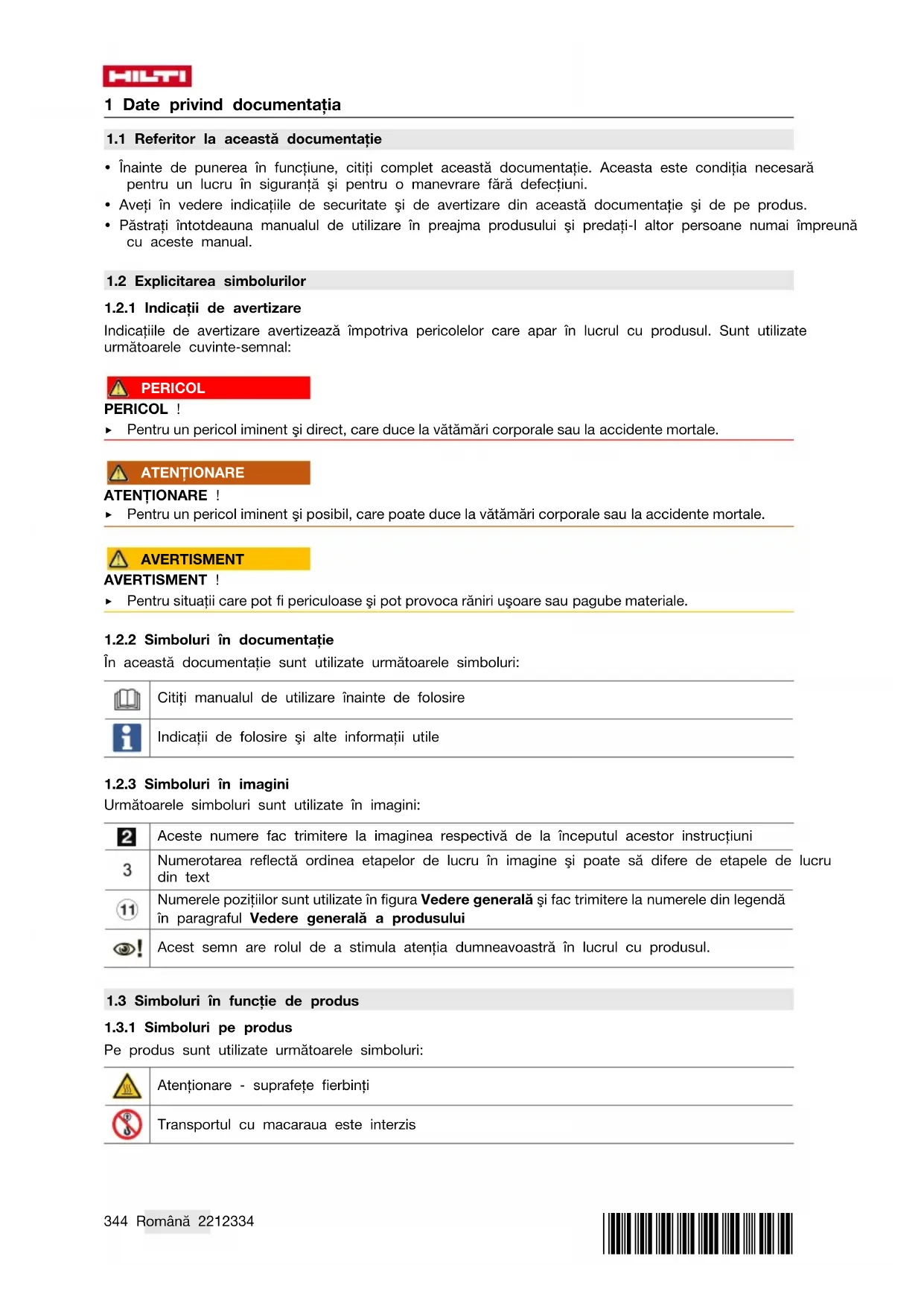

1 Date privind documentația

1.1 Referitor la această documentatie

- Înainte de punerea în funcțiune, citiți complet această documentație. Aceasta este condiția necesară pentru un lucru în siguranță și pentru o manevrare fără defectiuni.

- Aveti în vedere indicatiile de securitate si de avertizare din această documentatie si de pe produs.

- Păstrați întotdeauna manualul de utilizare în preajma produsului și predați-l altor persoane numai împreună cu aceste manual.

1.2 Explicitarea simbolurilor

1.2.1 Indicații de avertizare

Indicațiile de avertizare avertizează împotriva pericolelor care apar în lucrul cu produsul. Sunt utilizate următoarele cuvinte-semnal:

PERICOL

PERICOL !

▶ Pentru un pericol iminent și direct, care duce la vătămări corporale sau la accidente mortale.

ATENTIONARE

ATENTIONARE !

▶ Pentru un pericol iminent și posibil, care poate duce la vătămări corporale sau la accidente mortale.

AVERTISMENT

AVERTISMENT !

▶ Pentru situații care pot fi periculoase și pot provoca răniri ușoare sau pagube materiale.

1.2.2 Simboluri în documentație

În această documentație sunt utilizate următoarele simboluri:

Citiți manualul de utilizare înainte de folosire

Indicații de folosire și alte informații utile

1.2.3 Simboluri în imagini

Următoarele simboluri sunt utilizate în imagini:

Aceste numere fac trimitere la imaginea respectivă de la începutul acestor instrucțiuni

3

Numerotarea reflectă ordinea etapelor de lucru în imagine și poate să difere de etapele de lucru din text

Numerele pozițiilor sunt utilizate în figura Vedere generală și fac trimitere la numerele din legendă în paragraful Vedere generală a produsului

Acest semn are rolul de a stimula atenția dumneavoastră în lucrul cu produsul.

1.3 Simboluri în funcție de produs

1.3.1 Simboluri pe produs

Pe produs sunt utilizate următoarele simboluri:

Atentionare - suprafete fierbinti

Transportul cu macaraua este interzis

1.4 Pe aparat

În cazul aspiratoarelor M

ATENTIONARE: Acest aparat conține prafuri nocive. Go-lirea și lucrările de întreținere, inclusiv înlocuirea pungii de praf, se vor efectua numai de către persoane instruite pentru aceasta și care poartă îmbrăcăminte și mască de protecție. Nu porniți aparatul înainte de a fi instalat complet sistemul de filtrare și de a fi controlat funcționa-litatea dispozitivului de control pentru debitul de aer.

M M

În cazul aspiratoarelor L

ATENTIONARE: Acest aparat conține prafuri nocive. Golirea și lucrările de întreținere, inclusiv înlocuirea pungii de praf, se vor efectua numai de către persoane instruite pentru aceasta și care poartă îmbrăcăminte și mască de protecție. Nu conectați înainte de a instala sistemul de filtrare complet.

L L

1.5 Informații despre produs

Produsele Hilti sunt destinate utilizatorilor profesioniști, iar operarea cu acestea, întreținerea și repararea lor sunt activități permise numai personalului autorizat și instruit. Acest personal trebuie să fie instruit în mod special cu privire la potențialele pericole. Produsul și mijloacele sale auxiliare pot genera pericole dacă sunt utilizate necorespunzător sau folosite inadecvat destinatiei de către personal neinstruit.

Indicativul de model și numărul de serie sunt indicate pe plăcuța de identificare.

Transcrieti numărul de serie în tabelul următor. Datele despre produs vă sunt necesare în cazul solicitărilor de informații la reprezentanța noastră sau la centrul de service.

Date despre produs

Aspirator pentru materiale umede și uscate VC 60M-X | VC 60L-X
Generația 01
Număr de serie

1.6 Declaratie de conformitate

Declarăm pe propria răspundere că produsul descris aici este conform cu directivele și normele în vigoare. O imagine a declarației de conformitate găsiți la finalul acestei documentații.

Documentațiile tehnice sunt stocate aici:

2.1 Instructiuni de ordin general privind securitatea și protectia muncii

Pe lângă instrucțiunile de protecție a muncii din fiecare capitol al acestui manual de utilizare, se vor avea în vedere permanent și strict următoarele dispoziții.

• Citiți toate indicațiile! Nerespectarea indicațiilor următoare poate duce la electrocutări, incendii și/ sau vătămări grave.
• La utilizarea aparatului în combinație cu o sculă electrică, citiți manualul de utilizare al sculei electrice înainte de folosire și respectați toate indicatiile.
  Nu sunt admise intervenții neautorizate sau modificări asupra aparatului.
• Utilizați aparatul adecvat. Nu folosiți aparatul în scopuri pentru care nu este prevăzut, ci numai în conformitate cu destinația sa și dacă este în stare impecabilă.
• Informați-vă înainte de lucrul cu aparatul asupra manevrării, pericolelor care pot rezulta de la material și dezafectării în siguranță și evacuării ca deșeu a materialului absorbit.
• Luați în considerare influențele mediului. Nu utilizați aparatul în locurile unde există pericol de incendiu sau de explozie.
  ▶ Folosirea aparatului este permisă numai persoanelor care sunt familiarizate cu acesta, care au fost instruite în ce privește folosirea în siguranță și care înțeleg pericolele rezultate. Aparatul nu este destinat copiilor. Copiii trebuie supravegheati, pentru a vă asigura că nu se joacă cu aparatul.

Păstrați în siguranță aparatele nefolosite. Aparatele care nu sunt folosite trebuie să fie păstrate într-un loc uscat, la înălțime sau închis, inaccesibil copiilor.

2.2 Securitatea persoanelor

Procedați cu atenție, concentrați-vă la ceea ce faceți și lucrați în mod rațional atunci când manevrați produsul. Nu utilizați aspiratorul dacă sunteți obosit sau vă aflați sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în folosirea aparatului poate duce la accidentări serioase.
În timpul folosirii și întreținerii aparatului, utilizatorul și persoanele aflate în apropiere trebuie să utilizeze ochelari de protecție adecvați, cască de protecție, căști antifonice, mănuși de protecție, încălțăminte de siguranță și o mască ușoară de protecție respiratorie.
- Actionați frânele de roată pentru stabilitatea aspiratorului. Când frânele de roată sunt deschise, aspiratorul se poate pune necontrolat în mișcare.
- Dacă există posibilitatea montării unor accesorii de aspirare și captare a prafului, asigurați-vă că acestea sunt racordate și folosite corect. Utilizarea unui sistem de aspirare a prafului poate diminua pericolul provocat de praf.

2.3 Manevrarea și folosirea cu precauție a aparatului

▶ Nu lăsați aparatul nesupravegheat.
Nu dezactivați dispozitivul de curățare a filtrului la aspirarea pulverilor periculoase, în special la utilizarea cu scule electrice care produc praf.
▶ Protejati aparatul împotriva înghetului.
Curățați regulat instalația de limitare a nivelului de apă, după instrucțiuni, cu o perie și examinați dacă există semnalmente de deteriorare.
La așezarea calotei aspiratorului, aveți grijă să nu vă prindeți hainele sau membrele și să nu deteriorați cablul de rețea. Pericol de vătămare și deteriorare.
- Verificați dacă există eventuale deteriorări la aparat și accesorii. Înainte de a continua folosirea aparatului, trebuie să se verifice cu atenție funcționarea impecabilă și în conformitate cu destinația a dispozitivelor de protecție sau a pieselor ușor deteriorate. Verificați dacă piesele mobile funcționează impecabil și nu se înțepenesc, sau dacă există piese deteriorate. Toate piesele trebuie să fie montate corect și să îndeplinească toate condițiile, pentru a asigura funcționarea impecabilă a aparatului.
Încredințați repararea aparatului dumneavoastră numai personalului calificat de specialitate și numai în condițiile folosirii pieselor de schimb originale. În acest fel, este garantată menținerea siguranței de exploatare a aparatului.
În intervalele în care nu folosiți aparatul (pe parcursul pauzelor de lucru), înaintea operațiilor de îngrijire și întreținere, trageți întotdeauna fișa de rețea din priza de alimentare înainte de schimbarea accesoriiilor sau de schimbarea filtrului. Această măsură de precauție reduce riscul unei porniri involuntare a aparatului.
Nu trageți niciodată aspiratorul de cablul de rețea într-o altă poziție de lucru. Nu treceți cu aspiratorul peste cablul de rețea.
▶ Nu transportați aparatul cu macaraua.
La transport și pentru perioadele de inactivitate ale aparatului, astupați fitingul de admisie cu mufa de închidere.

2.4 Securitatea electrică

Fișa de racord a aparatului trebuie să se potrivească cu priza de alimentare. Orice gen de modificare a fișei este interzis. Nu folosiți nici un tip de fișe adaptoare împreună cu aparate având pământare de protecție. Fișele nemodificate și prizele adecvate diminuează riscul de electrocutare.
- Introduceți fișa într-o priză adecvată, cu pământare, care este instalată cu respectarea normelor de siguranță și adaptată tuturor particularităților locale. În cazul în care nu sunteți sigur dacă priza de alimentare are o pământare sigură, dispuneți verificarea acesteia de un specialist electrician calificat.
Evitați contactul corpului cu suprafețele legate la pământ, cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc major de electrocutare atunci când corpul se află în contact cu obiecte legate la pământ.
Feriți aparatul de influența ploii și umidității. Riscul de electrocutare crește în cazul pătrunderii apei în aparatul electric.
- Asigurati-vă că traseul cablului de rețea nu trece prin bălti.

• Controlați cu regularitate cablul de legătură al aparatului; în cazul deteriorării acestuia, înlocuți-l la un centru de Service Hilti în vederea înlocuirii. Controlați cu regularitate cablurile prelungitoare și schimbați-le dacă s-au deteriorat.
• Dacă în timpul lucrului sunt deteriorate cablul de alimentare de la rețea și/ sau cablul prelungitor, atingerea acestora nu este permisă. Scoateți fișa de rețea din priză. Cablurile de alimentare de la rețea și cablurile prelungitoare deteriorat reprezintă un pericol major de electrocutare.
  Înlocuirea cablului de alimentare de la rețea este permisă numai cu tipul stabilit în manualul de utilizare.
  Nu utilizați cablul în scopuri pentru care nu este destinat, de exemplu pentru a transporta aparatul, a suspenda aparatul sau pentru a trage fișa din priza de alimentare. Feriți cablul de influențele căldurii, uleiului, muchiilor ascuțite sau componentelor mobile ale aparatului. Cablurile deteriorate sau înfășurate majorează riscul de electrocutare.
• Dacă lucrați cu un aparat electric în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru folosirea în exterior. Folosirea cablurilor prelungitoare adecvate lucrului în aer liber reduce riscul de electrocutare.
  În caz de întrerupere a alimentării electrice, deconectați aparatul și scoateți fișa de rețea.
  Nu puneti niciodată în funcțiune aparatul în stare murdară sau udă. În anumite condiții, praful aderent pe suprafața aparatului, în special cel provenit din materiale conductoare, precum și umiditatea pot provoca electrocutări. De aceea, în special la prelucrarea frecventă a materialelor conductoare, încredințati aparatele murdărite centrului de service Hilti la intervale regulate pentru verificare.

2.5 Locul de muncă

• Asigurati un iluminat bun în zona de lucru.
  Asigurați o aerisire bună a locului de muncă. Aerisirea insuficientă a locului de muncă poate avea efecte nocive asupra sănătății, din cauza poluării cu praf.
  Păstrați ordinea în zona de lucru. Eliberați spațiul adiacent zonei de lucru de obiecte care pot produce vătămări. Dezordinea în zona de lucru poate cauza accidente.
  Nu lucrați cu aparatul în medii cu pericol de explozie, în care sunt prezente lichide, gaze sau pulberi inflamabile. Aparatele electrice generează scântei care pot aprinde praful sau vaporii.
• Procedați cu o atenție deosebită atunci când lucrați pe scări.

2.6 Materialul de aspirare

Aspirarea pulverilor nocive pentru sănătate, inflamabile și/ sau explozive este interzisă (praf de magneziu-aluminiu etc.). Nu este permisă aspirarea materialelor mai fierbinti de 60°C (140°F) (de ex. tigări mocnite, scrum fierbinte).
Aspirarea lichidelor inflamabile, explozive sau agressive este interzisă (agenți de răcire și lubrifianti, benzină, solventi, acizi (pH < 5), soluții bazice (pH > 12,5) etc.).
În cazul aparitiei de spumă sau lichide, deconectati aparatul imediat.
La absorbția materialului de aspirare fierbinte de până la max. 60°C (140°F) purtați mănuși de protectie.
În cursul lucrărilor cu noroi mineral de foraj, purtați îmbrăcăminte de protectie și evitați contactul cu pielea (pH > 9, caustic).
Evitați contactul cu lichidele bazice sau acide. În cazul contactului accidental, spălați cu apă. Dacă lichidul ajunge în ochi, spălați ochii cu multă apă și solicitați suplimentar asistență medicală.

VC 60L-X

- Aparatul din clasa de pulberi L este adecvat pentru absorbția/ aspirarea de pulberi uscate, neinflamabile, așchii de lemn și pulberi periculoase cu valorile limită de explozie > 1 mg/m³. În funcție de periculozitatea pulberilor care se absorb/ aspiră, aparatul trebuie să fie echipat cu filtre adecvate.

VC 60M-X

- Aparatul din clasa de pulberi M este adecvat pentru absorbția/ aspirarea de pulberi uscate, neinflamabile, așchii de lemn și pulberi periculoase cu valorile limită de explozie ≧ 0,1 mg/m³. În funcție de periculozitatea pulverilor care se absorb/ aspiră, aparatul trebuie să fie echipat cu filtre adecvate.

3 Descriere

3.1 Vedere generală a produsului

① Comutatorul aparatului
② Fiting de admisie
③ Recipient de murdărie
④ Clamă de închidere
⑤ Calota aspiratorului
⑥ Mânerul recipientului
⑦ Cârlig pentru cablu
⑧ Clamă de închidere pentru capacul filtrului
⑨ Furtun de evacuare (optional)
⑩ Locaşuri de prindere
⑪ Capacul filtrului

3.2 Utilizarea conformă cu destinația

Produsul descris aici este un aspirator industrial universal pentru uz în domeniul de industrie mică. El este utilizabil pentru aplicatii cu materiale uscate și umede.

Este interzisă acționarea cu acest produs asupra oamenilor și animalelor. Utilizarea în imersie este interzisă.

• Informați-vă înainte de lucrul cu produsul asupra manevrării, pericolelor rezultate de la material și dezafectării în sigurantă și evacuării ca deșeu a materialului.
  Nu utilizati produsul în regim staționar de funcționare continuă, în instalații automate sau semi-automate.
  Utilizați numai scule și accesorii originale de la Hilti, pentru a evita pericolele de accidentare.
  ▶ Pentru evitarea efectelor electrostatice, utilizati un furtun de aspirare antistatic.
  Nu aspirați obiecte care pot provoca vătămări prin peretele sacului pentru praf (de exemplu material de aspirare ascuțit sau cu muchii tăioase).
  ▶ Nu utilizati produsul pe post de scară.

Acest produs este adecvat pentru următoarele aplicații de industrie mică:

• Aspirarea cantităților mari de pulberi cu pietre abrazive diamantate, discuri abrazive de tăiere, mașini de perforat rotopercutante și carotiere pentru materiale uscate Hilti.
• Aspirarea noroiului mineral de foraj cu carotiere diamantate Hilti, respectiv ferăstraie cu diamant Hilti și material de aspirare lichid până la o temperatură < 60°C (140°F).
• Aspirarea de ulei și fluide până la o temperatură < 60°C (140°F).
• Curățarea umedă și uscată a suprafețelor de perete și podea

VC 60L-X

Aspirarea de pulberi uscate, neinflamabile, lichide, aşchii de lemn și pulberi periculoase cu valorile limită de explozie > 1 mg/m³ (clasa de pulberi L).

VC 60M-X

• Aspirarea de pulberi uscate, neinflamabile, lichide, aschii de lemn și pulberi periculoase cu valorile limită de explozie ≧ 0,1mg/m³ (clasa de pulberi M).
• În cazul desprăfuitoarelor este necesar să fie prevăzută o rată de schimb al aerului L suficientă în încăpere, dacă aerul uzat revine în încăpere. Vă rugăm să respectați dispozițiile naționale.

3.3 Posibilă folosire greşită

• Nu este permisă punerea în exploatare a aspiratorului industrial în poziție orizontală.
• Utilizarea aspiratorului industrial nu este permisă pentru absorbția de substanțe cu pericol de explozie, incandescente, aprinse sau inflamabile și de pulberi agresive (de exemplu praf de magneziu-aluminiu etc.) (exceptie: așchii de lemn).
• Nu este permisă utilizarea aspiratorului industrial pentru absorbția de lichide inflamabile (de exemplu benzină, solventi, acizi, agenți de răcire și lubrifianti etc.).
• Este interzisă prelucrarea materialelor de lucru nocive pentru sănătate (de ex. azbestul).

Aspirator pentru materiale umede și uscate inclusiv element de filtru, furtun de aspirare complet cu racord de furtun, sac din material plastic pentru praf, manual de utilizare.

Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiți la centrul dumneavoastră Hilti Store sau la: www.hilti.group | SUA: www.hilti.com

3.5 Comutatorul maşinii

Simbol	Semnificație
1	Conectarea
0	Deconectarea
1	Conectare, cu curățare a filtrului

3.6 Semnal acustic de avertizare

VC 60M-X

Dacă viteza aerului în furtunul de aspirare scade sub 20 m/s, se va emite un semnal acustic de avertizare, din motive de siguranță.

3.7 Curățare automată a filtrului

Aparatul dispune de un dispozitiv de curățare a filtrului pentru praful fin. La fiecare 7,5 secunde, filtrul este curățat automat cu jetul de aer incident.

Elementul de filtru se va curăța automat printr-un şoc cu aer (zgomot pulsatoriu).

În cazul aplicațiilor de sistem (în special la șlefuire, tăiere și tăiere de fante) sau la aspirarea unor cantități mari de praf, curățarea filtrului trebuie să fie activată, pentru a permite ca randamentul de aspirare să fie în permanență ridicat.

Dispozitivul de curățare a filtrului funcționează numai dacă furtunul de aspirare este racordat.

3.8 Indicații de folosire

Accesorii și tipuri de utilizare

VC 60L-X

Accesorii Număr de co-mandă	Tipul de utilizare
Sac din material plastic pentru praf	2177881 Aplicații de lucru cu minerale, umed și uscat
Sac universal pentru praf din material cardat	2177884 Aplicații de lucru cu minerale, umede și uscate
Filtru din celuloză 2177885	Uscat
Filtru din poliester 2182582	Universal umed și uscat
Filtru din PTFE	2202240 Aplicații de lucru intensive, umed și uscat

Accesorii Număr de co-	mandă	Tipul de utilizare
Filtru HEPA 2177708 Umed	și uscat

Accesorii și tipuri de utilizare

VC 60M-X

Accesorii Număr de co-	mandă	Tipul de utilizare
Sac din material plastic pentru praf	2205722 Aplicații de	lucru cu minerale, umed și uscat
Sac universal pentru praf din material cardat	2177884 Aplicații de	lucru cu minerale, umed și uscat
Filtru din celuloză 2177885	Uscat
Filtru din poliester 2182582	Universal umed și uscat
Filtru din PTFE 2202240	Aplicații de lucru intensive, umed și uscat
Filtru HEPA 2177708	Umed și uscat

În cazul utilizării aspiratoarelor din clasa M, folosirea unui sac pentru praf este obligatoriu necesară.

4 Date tehnice

4.1 Aspirator pentru materiale umede și uscate

La punerea în exploatare cu un generator sau transformator, puterea debitată a acestora trebuie să fie cel puțin dublă față de puterea nominală consumată indicată pe plăcuța cu datele de putere a produsului. Tensiunea de lucru a transformatorului sau a generatorului trebuie să fie situată în orice moment într-un interval de +5 % până la -15 % din tensiunea nominală a mașinii.

	VC 60L-X	VC 60M-X
Dimensiuni (L x l x H în mm)	578 x 488 x 882	578 x 488 x 882
Greutate conform EPTA-Procedure 01	24,5 kg	24,5 kg
Volumul recipientului	65	65
Cantitatea de umplere cu apă	48	48
Temperatura de lucru	0 °C ... 40 °C	0 °C ... 40 °C
Curățare automată a filtrului la fiecare	7,5 s	7,5 s
Clasa de protectie	I	I
Gradul de protectie	IPX4 IPX4
Frecvența rețelei	50 Hz ... 60 Hz 50	Hz ... 60 Hz

4.2 Tensiunea nominală

•/•	220 V ... 240 V	110 VGB	240 VNZ	220 V ... 240 VCH
Puterea nominală consumată	2.400 W	2.200 W	2.400 W	2.300 W
Racordul la rețea (tipul)	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 2,5 mm^2	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 1,5 mm^2

4.3 Debitul volumic maxim și subpresiunea maximă

Conform DIN EN 60335-2-69 paragraful AA.7.12

		VC 60L-X VC 60M-X
Debit volumic maxim (aer) 2200 W		159 m^3/h 159 m^3/h
	2300 W	165 m^3/h 165 m^3/h
	2400 W	177 m^3/h 177 m^3/h
Subpresiune maximă 2200 W		19,3 kPa 19,3 kPa
	2300 W	21,5 kPa 21,5 kPa
	2400 W	23,4 kPa 23,4 kPa

4.4 Informații referitoare la zgomot și vibrații, măsurate conform EN 60335-2-69

Următoarele date sunt valabile pentru aspiratoarele industriale VC 60M-X și VC 60L-X.

	VC 60L-X VC 60M-X
Nivelul presiunii acustice _pA	73 dB(A) 73 dB(A)
Insecuritatea K_pA	1 dB(A) 1 dB(A)
Valoarea emisiei vibrațiilor	< 2,5 m/s ^2 < 2,5 m/s ^2
Insecuritatea (K)	0,2 m/s ^2 0,2 m/s ^2

5 Punerea în funcțiune

PERICOL

Pericol cauzat de curentul electric. Dacă aspiratorul nu este racordat corect, sunt posibile accidente mortale sau accidentări grave.

- Racordati aspiratorul numai la o sursă electrică având pământare corespunzătoare.

AVERTISMENT

Pericol de accidentare prin mișcări necontrolate! Când frânele de roată sunt deschise, aspiratorul se poate pune necontrolat în mișcare.

- Actionați frânele de roată pentru stabilitatea aspiratorului.

5.1 Prima punere în funcțiune

Utilizați un sac din material plastic pentru praf pentru absorbția pulberilor nepericuloase sau minerale sau un sac pentru praf din material cardat pentru așchii de lemn.

1. Deschideti două clame de închidere.
2. Desprindeți calota aspiratorului de pe recipientul de murdărie.
3. Scoateți accesoriiile din recipientul pentru murdărie și din ambalaj.
4. Introduceți sacul potrivit pentru praf, conform instrucțiunilor.
5. Aşezati calota aspiratorului pe recipientul de murdărie și blocați cele două clame de închidere.
6. Asigurați-vă asupra montajului corect al calotei aspiratorului și dacă aceasta este blocată.
7. Racordati furtunul de aspirare la aparat.

5.2 Introducerea/schimbarea sacului din geotextil pentru praf

PERICOL

Pericol de accidentare. Obiectele ascuțite ar putea străpunge sacul de aspirare.

- Asigurați-vă că niciun obiect nu a străpuns sacul de aspirare.

1. Scoateți fișa de rețea din priză.
2. Deschideti două clame de închidere.
3. Desprindeti calota aspiratorului de pe recipientul de murdărie.
4. Închideti mufa sacului de praf cu clapeta.
5. Îndepărtati și evacuați ca deșeu sacul pentru praf → Pagina 356.
6. Curățați recipientul de murdărie cu o cârpă.

HILTI

1. Fixați un sac din geotextil pentru praf nou în recipientul de murdărie.
2. Aşezati calota aspiratorului pe recipientul de murdărie și blocați cele două clame de închidere.

5.3 Introducerea/schimbarea sacului din material plastic pentru praf 3

1. Scoateți fișa de rețea din priză.
2. Deschideti două clame de închidere.
3. Desprindeți calota aspiratorului de pe recipientul de murdărie.
4. Închideti sacul din material plastic pentru praf cu un colier de cabluri pe sub găurile ștanțate.
5. Scoateți sacul din material plastic pentru praf.
6. Curățați recipientul de murdărie cu o cârpă.
7. Fixați noul sac din material plastic pentru praf (instrucțiunea imprimată) în recipientul de murdărie.
8. Aşezati calota aspiratorului pe recipientul de murdărie și blocați cele două clame de închidere.

6 Modul de utilizare

ATENTIONARE

Pericol de accidentare. Deteriorarea sistemului de filtrare poate produce praf dăunător sănătății.

În caz de urgență (de ex. rupere a filtrului) deconectați aspiratorul, scoateți fișa de rețea din priză și dispuneti verificarea aspiratorului de către personalul de specialitate înainte de continuarea utilizării.

AVERTISMENT

Pericol de accidentare prin mișcări necontrolate! Când frânele de roată sunt deschise, aspiratorul se poate pune necontrolat în mișcare.

- Acționați frânele de roată pentru stabilitatea aspiratorului.

6.1 Utilizarea aspiratoarelor din clasa M

PERICOL

Pericol de accidentare. La aspiratoarele din clasa L și aspiratoarele din clasa M, aparatul conține praf dăunător sănătății.

▶ Lucrările de golire și întreținere, inclusiv înlăturarea recipientului colector pentru praf, sunt permise numai specialiștilor. Purtați echipamentul de protectie corespunzător.
Înainte ca aspiratorul să fie înlăturat dintr-o zonă cu substanțe periculoase, aspirați exteriorul aspiratorului, ștergeți-l bine sau ambalați-l etanș. Deoarece toate piesele mașinii trebuie să fie considerate ca impurificate când ele sunt luate din zona periculoasă, întreprindeți măsurile adecvate pentru a evita răspândirea prafului.
▶ Nu utilizati niciodată aspiratorul fără sistemul de filtrare complet.

6.2 Aspirarea pulverilor uscate

Înainte de aspirarea pulberilor uscate și, în special, a pulberilor minerale, se va avea în vedere ca în recipient să fie introdus întotdeauna sacul pentru praf potrivit. În cazul utilizării aspiratoarelor din clasa M, folosirea unui sac pentru praf este obligatoriu necesară.

După aplicații cu materiale umede, schimbați elementul de filtru cu un element de filtru uscat sau nou.

AVERTISMENT

Pericol de accidentare. Fără utilizarea unui element de filtru poate apărea material de aspirare periculos.

▶ Nu aspirați niciodată fără elementul de filtru.

1. Asigurați-vă că este introdus sacul pentru praf potrivit.
2. Verificați dacă elementul de filtru este uscat și schimbați-l, dacă este cazul.
3. Pentru aspirare, fixați comutatorul de comandă îe .

6.3 Aspirarea lichidelor

AVERTISMENT

Pericol de accidentare. Fără utilizarea unui element de filtru poate apărea material de aspirare periculos.

- Nu aspirați niciodată fără elementul de filtru.

Pentru aplicațiile cu materiale uscate următoare, schimbați elementul de filtru cu un element de filtru uscat sau nou.

1. Verificați monitorizarea nivelului. → Pagina 354
2. În funcție de posibilități, utilizați un element de filtru separat pentru aplicații cu materiale umede.
3. După aspirarea de lichide, deschideti cele două clame de închidere.
4. Desprindeți calota aspiratorului de pe recipientul de murdărie și depuneți-o pe o suprafață plană, astfel încât elementul de filtru să se poată usca.
5. Goliți recipientul de murdărie și curățați-l cu un furtun de apă. Curățați electrozii cu o perie și elementul de filtru după uscarea prealabilă prin ștergere cu mâna.
6. Lăsați recipientul de murdărie să se usuce.

6.4 După aspirare

1. Deconectați produsul, fixând comutatorul de comandă îpe.
2. Scoateți fișa de rețea din priză.
3. Înfășurati cablul de legătură și agătati-l de cârligul pentru cablu.
4. Goliți recipientul și curățați aparatul prin ștergere cu o cârpă umedă.
5. Înfășurați furtunul.
6. Depuneți aspiratorul într-un spațiu uscat, protejat împotriva folosirii neautorizate.

6.5 Golirea recipientului de murdărie în cazul pulverilor uscate

În cazul utilizării aspiratoarelor din clasa M, folosirea unui sac pentru praf este obligatoriu necesară.

1. Scoateți fișa de rețea din priză.
2. Desprindeți calota aspiratorului de pe recipientul de murdărie și depuneți-o pe o suprafață plană.
3. Extrageți sacul pentru praf din recipientul de murdărie sau apucați de locașurile de prindere și înclinați recipientul de murdărie pentru golire.
4. Asezați calota aspiratorului pe recipientul de murdărie și blocați cele două clame de închidere.

6.6 Golirea recipientului de murdărie fără sac pentru praf (în cazul lichidelor)

1. Scoateți fișa de rețea din priză.
2. Desprindeți calota aspiratorului de pe recipientul de murdărie și depuneți-o pe o suprafață plană.
3. Apucați de locașurile de prindere și înclinați recipientul de murdărie pentru golire.
4. Curățați marginea recipientului de murdărie cu o cârpă.
5. Aşezati calota aspiratorului pe recipientul de murdărie și blocați cele două clame de închidere.

6.7 Scurgerea apei murdare

Respectati prevederile locale privind tratarea apelor.

1. Îndepărtați apărătoarea de la furtunul de evacuare.
2. Scoateți furtunul de evacuare din suport.
3. Aşezati furtunul de evacuare pe sol.
   Apa murdară se scurge.

7 Îngrijirea și întreținerea

7.1 Îngrijirea aparatului

ATENTIONARE

Pericol cauzat de curentul electric. Reparațiile executate impropriu la piesele electrice pot duce la accidentări grave.

Încredințati reparațiile la piesele electrice numai unui specialist electrician.

Păstrați aparatul, în special suprafețele mânerelor, uscate, curate, fără ulei și unsoare. Nu utilizați produse de îngrijire care conțin silicon.
Nu utilizați niciodată aspiratorul cu fantele de aerisire înfundate! Curățați fantele de aerisire cu multă atenție, folosind o perie uscată. Împiedicați pătrunderea corpurilor străine în interiorul aparatului.
Curățați regulat partea exterioară a aparatului cu o cârpă ușor umezită. Nu utilizati pentru curățare aparate de pulverizare, aparate cu jet de aburi sau flux de apă, deoarece securitatea electrică a aparatului ar putea fi pusă astfel în pericol.

În cazul aspiratoarelor din clasele L și M

În cursul lucrărilor de întreținere și curățare, aparatul trebuie să fie manipulat în așa fel încât personalul de întreținere sau alte persoane să nu fie puse în pericol.

▶ Utilizați un sistem de ventilare forțată cu filtru.
▶ Purtați îmbrăcăminte de protecție.
Curățați zona de întreținere astfel încât mediul să nu fie poluat cu substanțe periculoase.
Înainte ca aparatul să fie înlăturat din zona cu substanțe periculoase, aspirați exteriorul aparatului, ștergeți-l bine sau ambalați etanș aparatul. Evitați împrăștierea prafului depus, care produce efecte nocive.
În cazul lucrărilor de întreținere și reparație, ambalați toate piesele murdărite care nu au putut fi curățate satisfăcător, în pungi impermeabile și evacuați-le ca deșeu în conformitate cu prescripțiile de mediu.
La interval minim de un an, dispuneți efectuarea de către centrul de service Hilti sau de o persoană instruită a unei verificări tehnice relevante pentru praful produs, de exemplu a eventualei deteriorări a filtrului, a etanseității la aer a aparatului și a funcționării instalațiilor de control.

7.2 Curățare automată a filtrului

Nu bateți elementul de filtru de obiecte dure pentru a-l curăța și nu efectuați această operație cu obiecte contondente sau ascuțite. Acest lucru diminuează durata de serviciu a elementului de filtru. Este interzisă curățarea elementului de filtru prin folosirea aparatelor cu aer comprimat. Acest lucru poate provoca fisuri în materialul filtrului.

Elementul de filtru este o piesă de uzură.

Înlocuiti elementul de filtru cel puțin semestrial.
Înlocuiti însă mai des elementul de filtru în caz de utilizare intensă.

7.3 Introducerea/schimbarea elementului de filtru 5

1. Scoateți fișa de rețea din priză.
2. Deschideti clamele de închidere pentru capacul filtrului.
3. Deschideti capacul filtrului.
4. Scoateți cu grijă elementul de filtru de locașurile de prindere, existente în suportul de susținere.
5. Curățați suprafața garniturii cu o cârpă.
6. Introduceți elementul de filtru nou.
7. Închideți capacul filtrului, rabatând spre înainte blocatorul capacului.
8. Închideti clamele de închidere pentru capacul filtrului.

7.4 Verificarea sistemului de monitorizare a nivelului

1. Acționați frânele de roată pentru stabilitatea aspiratorului.
2. Scoateți fișa de rețea din priză.
3. Deschideti două clame de închidere.

4. Desprindeți calota aspiratorului de pe recipientul de murdărie și depuneți-o pe o suprafață plană.

5. Verificați dacă există murdărie la contactele de întrerupere și curățați-le, dacă este cazul, cu o perie.

6. Verificați dacă există murdărie la garnitura de la calota aspiratorului și curățați-o, dacă este cazul, cu o cârpă.
7. Aşezati calota aspiratorului pe recipientul de murdărie și blocați cele două clame de închidere.

7.5 Controlul după lucrări de îngrijire și întreținere

1. După lucrările de îngrijire și întreținere, controlați dacă aspiratorul este asamblat corect și dacă funcționează fără probleme.
2. Executați un test al funcționării.

8 Transportul și depozitarea

8.1 Transportul

Aparatul plin nu are voie să fie transportat în stare suspendată.

Agățarea aparatului de o macara nu este permisă.

• Dacă este cazul, înlăturați power conditioner-ul sau sculele nefixate în suport.
  ▶ Goliți aparatul înainte de a-l transporta spre un alt loc de amplasare.
• Nu încinați aparatul sau nu îl transportați culcat, dacă ați absorbit cu el lichide.
  ▶ Pentru transport, îmbinați cele două capete ale furtunului cu ajutorul adaptorului conic.

PERICOL

Pericol de accidentare. Prin fittingul de admisie poate ieși material de aspirare periculos.

La aspiratoarele din clasa M, în caz de transport și de nefolosire, astupați fitingul de admisie cu mufa de închidere.

8.2 Depozitarea

- Depuneți aspiratorul într-un spațiu uscat, protejat împotriva folosirii neautorizate.

9 Asistență în caz de avariți

În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteți remedia prin mijloace proprii vă rugăm să vă adresați centrul nostru de service Hilti.

9.1 Tabelul defectiunilor

Avarie Cauza posibilă Solutie
Semnal acustic de avertizare (randament de aspirare dimi-nuat)	Sacul pentru praf plin. ▶ Schimbați sacul pentru praf.
	Elementul de filtru este murdărit puternic.	▸ Dacă dispozitivul automat de curățare a filtrului este dezactivat, activați curățarea automată a filtrului și lăsați aspiratorul să funcționeze 30 de secunde.
	Furtunul de aspirare sau capota anti-praf a sculei electrice este înfundată.	▸ Curățați furtunul de aspirare și capota anti-praf.
Turbina de aspirare nu func-tionează.	Lipsă alimentare electrică.	▸ Verificați priza de alimentare și siguranța.
	Sondă foarte murdară.	▸ Verificați monitorizarea nivelului. → Pagina 354
Turbina de aspirare se deco-nectează.	Recipientul plin.	▸ Goliți recipientul.
Turbina de aspirare nu pornește după curățarea recipientului.	Sistemul automat de deconectare activ.	►Puneți comutatorul aparatului în această poziție0►Așteptați 5 secunde.►Puneți comutatorul aparatului în această poziție1
	Sondă foarte murdară. ►Verificați monitorizarea nivelului.→Pagina 354
Forța de aspirare scade. Duza de aspirare, tubul de aspirare, furtunul de aspirare sau filtrul sunt înfundate.		►Îndepărtați înfundarea.
		Filtru plin. ►Schimbați sacul din geotextil pentru praf. → Pagina 351
		Deschiderea apărătorii filtrului ►Închideți apărătoarea filtrului.
		Furtunul de scurgere neetanș ►Verificați etanseitatea furtunului de scurgere.
Praful este suflat de aparat.	Filtrul nu este montat corect.	►Schimbați sacul din geotextil pentru praf. → Pagina 351
Dispozitivul de curățare automată a filtrului nu funcționează.	Furtunul de aspirare nu este racordat	►Racordați furtunul de aspirare.
Aparatul se conectează și deconectează involuntar sau are loc o descărcare statică prin corpul utilizatorului.	Descărcarea electrostatică nu este asigurată, aparatul este racordat la o priză fără pământare.	►Racordați aparatul la o priză cu pământare, utilizați un furtun antistatic.
Aparatul nu funcționează sau se deconectează la puțin timp după pornire.	Sistemul de oprire pentru apă a declaranșat.	►Curățați sondele și zona adia-centă sondelor cu o perie.
Motorul nu mai funcționează.	Siguranța prizei de rețea a declanșat.	►Conectați siguranța.►Dacă are loc încă o declanșare identificați cauza de aparție a supra-curentului.
	Recipientul de murdărie plin.	►Deconectați aparatul și goliți recipientul de murdărie.
	Siguranța termică a motorului a declanșat.	►Deconectați aparatul și lăsați-l să se răcească aproximativ 5 minute.►Dacă motorul nu pornește, aduceți aparatul dumneavoastră la serviciul pentru clientiHilti.
	Siguranța termică a motorului de-conectează repetat motorul.	►Curățați fantele de aerisire cu multă atenție, folosind o perie uscată.
Motorul nu funcționează în regimul automat.	Aparatul racordat este defect sau nu este introdus corect în priză.	►Verificați funcționarea aparatului racordat sau introducți ferm fișa de rețea.

Dezafectarea și evacuarea ca deșeuri

Produsele Hilti sunt fabricate într-o proporție mare din materiale reutilizabile. Condiția necesară pentru reciclare este separarea corectă a materialelor. În multe țări, Hilti preia înapoi aparatul dumneavoastră vechi pentru valorificare. Solicitați informații de la centrul pentru clienți Hilti sau de la consilierul dumneavoastră de vânzări.

Conform directivei europene privind aparatele electrice și electronice vechi și transpunerea în actele normative naționale, aparatele electrice uzate trebuie să fie colectate separat și depuse la centrele de revalorificare ecologică.

▶ Nu aruncați aparatele electrice în containerele de gunoi menajer!

Noroi de foraj

Din punctul de vedere al ocrotirii mediului, deversarea noroiului de foraj direct în apele naturale sau în canalizare, fără un tratament prealabil adecvat, ridică o serie de probleme.

- Informați-vă la autoritățile locale asupra prevederilor existente.

Vă recomandăm următorul tratament prealabil:

▶ Colectați noroiul de foraj (de exemplu cu aspiratorul pentru materiale umede).
Lăsați noroiul de foraj să se depună și evacuați ca deșeu componentele solide la un depozit de moloz (coagulanții pot accelera procesul de separare).
Înainte de a deversa apa rămasă (caracter bazic, valoarea ph > 7) în canalizare, neutralizați-o prin adăugarea și amestecarea unor substanțe acide sau prin diluare cu multă apă.

Praf rezultat de la găurire

Evacuați ca deșeu praful colectat de la găurire în conformitate cu prevederile legale naționale.

11 Garanția producătorului

Pentru relații suplimentare referitoare la condițiile de garanție, vă rugăm să vă adresați partenerului dumneavoastră local Hilti.
