Typ produktu	Vysavač suchého a mokrého odpadu
Značka	Hilti
Model	VC 60M-X / VC 60L-X
Rozměry (d x š x v)	578 x 488 x 882 mm
Hmotnost	24,5 kg
Objem nádoby	65 L
Kapacita plnění vodou	48 L
Napájecí napětí	220-240 V (verze 110 V, 240 V k dispozici)
Frekvence	50/60 Hz
Příkon	2400 W (max)
Maximální průtok vzduchu	177 m³/h
Maximální podtlak	23,4 kPa
Hladina akustického tlaku	73 dB(A)
Třída ochrany	I
Stupeň krytí IP	IPX4
Automatické čištění filtru	Každých 7,5 sekundy
Třída prachu (model M)	M (≥0,1 mg/m³)
Třída prachu (model L)	L (>1 mg/m³)
Příslušenství v ceně	Filtrační patrona, sací hadice, plastový sáček na prach
Záruka výrobce	Záruka výrobce Hilti

Často kladené otázky - VC 60MX HILTI

Jak uvést vysavač VC 60MX do provozu poprvé?

Otevřete uzavírací pásky, zvedněte sací hlavu, vložte vhodný sáček na prach (plastový na minerální prach, netkaný na dřevěné třísky), nasaďte hlavu zpět a zavřete pásky. Připojte sací hadici. Zapojte do uzemněné zásuvky.

Jaké typy prachu lze vysávat pomocí VC 60M-X?

VC 60M-X je vhodný pro suchý nehořlavý prach, dřevěné třísky a škodlivý prach s expozičními limity ≥0,1 mg/m³ (třída M). Může také vysávat kapaliny do 60°C.

Jak vyčistit automatický filtr?

Přístroj automaticky čistí filtr každých 7,5 sekund proudem vzduchu. Pokud se výkon sníží, aktivujte funkci čištění filtru (poloha 1 na přepínači) a nechte běžet 30 sekund.

Co dělat, když zazní akustický varovný signál?

To indikuje snížený sací výkon. Zkontrolujte, zda není sáček na prach plný nebo zda není znečištěna filtrační patrona. Aktivujte čištění filtru nebo vyměňte sáček.

Jak bezpečně vysávat kapaliny?

Použijte vhodnou filtrační patronu (polyester nebo PTFE). Nikdy nevysávejte hořlavé kapaliny. Po vysátí vyprázdněte nádobu, vyčistěte elektrody, vysušte filtrační patronu před opětovným použitím na sucho.

Jaké jsou bezpečnostní pokyny pro elektrické připojení?

Vždy zapojujte do uzemněné zásuvky. Nepoužívejte neschválené prodlužovací kabely. Nevystavujte dešti. V případě poškozeného kabelu nechte vyměnit v servisu Hilti.

Jak vyměnit filtrační patronu?

Odpojte přístroj. Otevřete pásky krytu filtru. Otevřete kryt. Uchopte patronu za zapuštěné madlo a vyjměte ji. Vyčistěte těsnicí plochy. Vložte novou patronu, zavřete a zajistěte.

Co dělat v případě prasknutí filtru?

Okamžitě zastavte přístroj, odpojte ze zásuvky a nechte vysavač zkontrolovat kvalifikovaným personálem před dalším použitím. Používejte ochranné pomůcky.

Jak přepravovat vysavač?

Vyprázdněte nádobu. Nezvedejte pomocí kladky. Spojte konce hadice pomocí kuželového adaptéru. U modelů M utěsněte hadicovou přípojku manžetou.

Kde najít příslušenství pro VC 60MX?

Originální příslušenství Hilti (sáčky, filtry, hadice) je k dispozici v prodejnách Hilti nebo na www.hilti.group. Používejte pouze antistatické příslušenství, abyste předešli výbojům.

NÁVOD K OBSLUZE VC 60MX HILTI

cs Originální návod k obsluze 205

sk Originálny návod na obsluhu 218

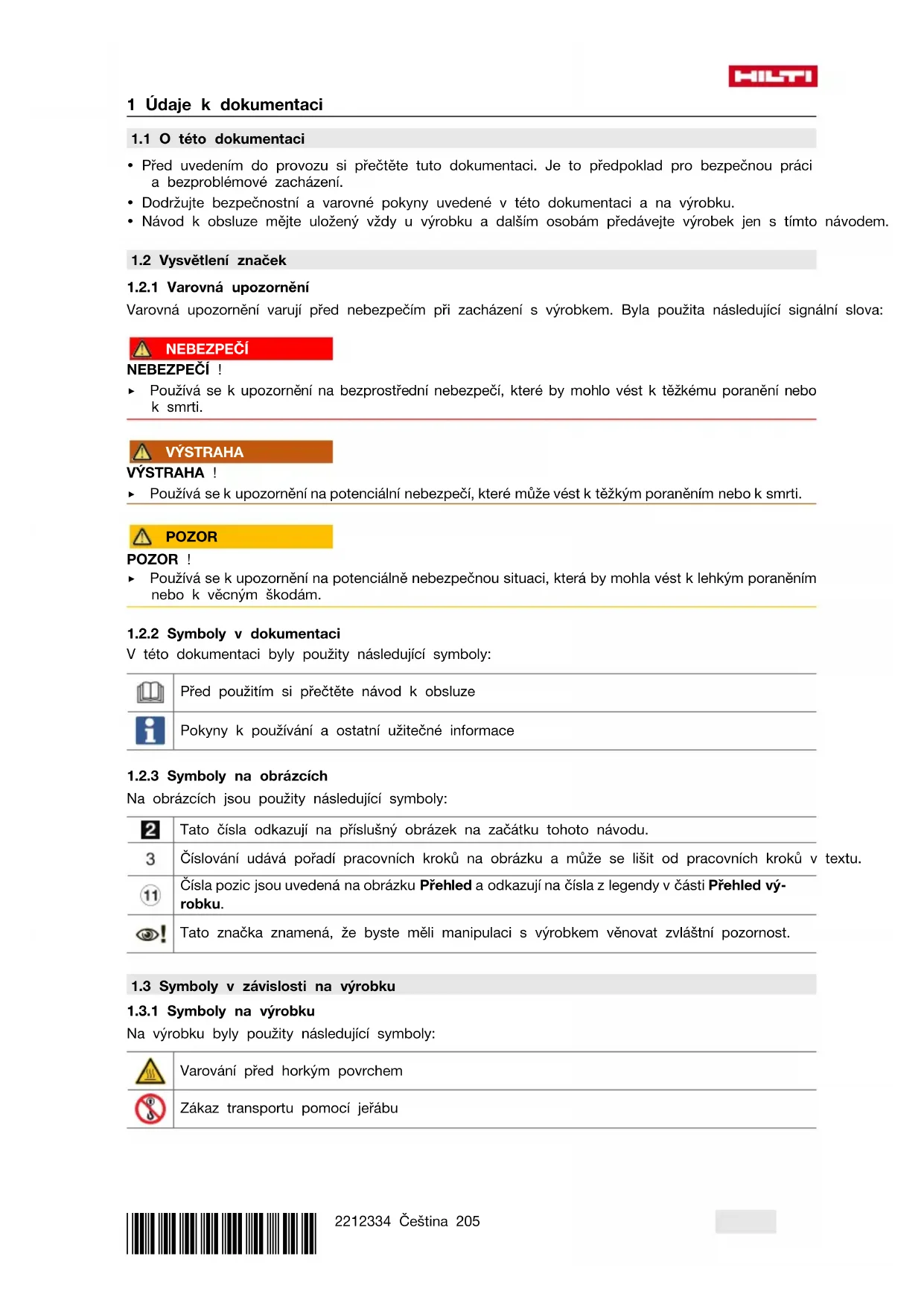

1 Údaje k dokumentaci

1.1 O této dokumentaci

• Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení.
• Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku.
• Návod k obsluze mějte uložený vždy u výrobku a dalším osobám předávejte výrobek jen s tímto návodem.

1.2 Vysvětlení značek

1.2.1 Varovná upozornění

Varovná upozornění varují před nebezpečím při zacházení s výrobkem. Byla použita následující signální slova:

NEBEZPEČÍ

NEBEZPEČÍ !

- Používá se k upozornění na bezprostřední nebezpečí, které by mohlo vést k těžkému poranění nebo k smrti.

VÝSTRAHA

VÝSTRAHA !

- Používá se k upozornění na potenciální nebezpečí, které může vést k těžkým poraněním nebo k smrti.

POZOR

POZOR!

- Používá se k upozornění na potenciálně nebezpečnou situaci, která by mohla vést k lehkým poraněním nebo k věcným škodám.

1.2.2 Symboly v dokumentaci

V této dokumentaci byly použity následující symboly:

Před použitím si přečtěte návod k obsluze

Pokyny k používání a ostatní užitečné informace

1.2.3 Symboly na obrázcích

Na obrázcích jsou použity následující symboly:

Tato čísla odkazují na příslušný obrázek na začátku tohoto návodu.

Číslování udává pořadí pracovních kroků na obrázku a může se lišit od pracovních kroků v textu.

Čísla pozic jsou uvedená na obrázku Přehled a odkazují na čísla z legendy v části Přehled výrobku.

Tato značka znamená, že byste měli manipulaci s výrobkem věnovat zvláštní pozornost.

1.3 Symboly v závislosti na výrobku

1.3.1 Symboly na výrobku

Na výrobku byly použity následující symboly:

Varování před horkým povrchem

Zákaz transportu pomocí jeřábu

1.4 Na zařízení

U vysavačů M

UPOZORNĚNÍ: Tento vysavač obsahuje zdraví škodlivý prach. Vyprazdňování a údržbu, včetně odstraňování vaku na prach, smí provádět pouze odborný personál, který nosí vhodné osobní ochranné vybavení. Nezapínejte, dokud není nainstalovaný kompletní filtrační systém a přezkoušená funkce kontroly objemu proudění vzduchu.

M M

U vysavačů L

UPOZORNĚNÍ: Tento vysavač obsahuje zdraví škodlivý prach. Vyprazdňování a údržbu, včetně odstraňování vaku na prach, smí provádět pouze odborný personál, který nosí vhodné osobní ochranné vybavení. Nezapínejte, dokud není nainstalovaný kompletní filtrační systém.

L L

1.5 Informace o výrobku

Výrobky Hilti jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personal musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně zachází nevyškolený personal nebo pokud se nepouživají v souladu s určeným účelem.

Typové označení a sériové číslo jsou uvedeny na typovém štítku.

Poznamenejte si sériové číslo do následující tabulky. Údaje výrobku budete potřebovat při dotazech adresovaných našemu zastoupení nebo servisu.

Údaje o výrobku

Vysavač na suché a mokré sání VC 60M-X | VC 60L-X
Generace 01
Sériové číslo

1.6 Prohlášení o shodě

Prohlašujeme na výhradní zodpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami. Kopii prohlášení o shodě najdete na konci této dokumentace.

Technické dokumentace jsou uložené zde:

2.1 Všeobecné bezpečnostní pokyny

Vedle bezpečnostních pokynů uvedených v jednotlivých kapitolách tohoto návodu k obsluze je nutno vždy striktně dodržovat následující ustanovení.

• Přečtěte si všechny pokyny! Nedodržování následujících pokynů může vést k úrazu elektrickým proudem, požáru a/nebo k těžkým poraněním.
• Při použití zařízení ve spojení s elektrickým nářadím si předem přečtěte návod k obsluze elektrického nářadí a dodržujte všechny pokyny.
  ▶ Úpravy nebo změny na zařízení nejsou dovoleny.
• Používejte správné zařízení. Nepoužívejte zařízení k účelům, pro které není určené, nýbrž pouze k určenému účelu a v bezvadném stavu.
  Dříve než budete se zařízením pracovat, informujte se o zacházení s ním, možných nebezpečích způsobených materiálem a o likvidaci vysátého materiálu.
  Zohledněte vlivy okolí. Nepoužívejte zařízení tam, kde hrozí nebezpečí požáru nebo výbuchu.
• Zařízení smí používat pouze osoby, které jsou s ním seznámené, byly poučeny o bezpečném používání a chápou s tím spojená rizika. Zařízení není určené pro děti. Děti musí být pod dohledem, aby si se zařízením nehrály.
  Nepoužívaná zařízení uchovávejte v bezpečí. Zařízení, které se nepoužívá, musí být uložené na suchém, výše položeném nebo uzavřeném místě mimo dosah dětí.

2.2 Bezpečnost osob

Bud'te pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s výrobkem rozumně. Vysavač nepoužívejte, když jste unavení nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při používání zařízení může vést k vážným úrazům.
Obsluha a osoby, které se zdržují v blízkosti, musí během používání a údržby zařízení používat vhodné ochranné brýle, ochrannou helmu, ochranu sluchu, ochranné rukavice, bezpečnostní obuv a lehký respirátor.
▶ Pro bezpečnou stabilitu vysavače zajistěte brzdy koleček. S nezajištěnými brzdami koleček se vysavač může nekontrolovaně začít pohybovat.
Pokud lze namontovat odsávání prachu nebo zařízení na zachycení prachu, zkontrolujte, zda jsou připojené a používají se správně. Použitím odsávání prachu můžete snížit ohrožení vlivem prachu.

2.3 Pečlivé zacházení se zařízením a jeho používání

• Nikdy nenechávejte zařízení bez dozoru.
  Při vysávání nebezpečného prachu nedeaktivujte čištění filtru, zejména při použití prašného elektrického nářadí.
  ▶ Chraňte vysavač před mrazem.
• Zařízení pro kontrolu hladiny vody pravidelně čistěte podle návodu kartáčkem a kontrolujte, zda nejeví známky poškození.
  Při nasazování hlavy vysavače dbejte na to, abyste se neskřípli a nepoškodili síťový kabel. Hrozí nebezpečí poranění a poškození.
  Zkontrolujte, zda zařízení a příslušenství nejsou poškozené. Před dalším použitím je nutné pečlivě zkontrolovat ochranná zařízení nebo lehce poškozené díly, zda bezvadně a správně fungují. Zkontrolujte, zda pohyblivé díly fungují bezvadně a zda neváznou, nebo zda nejsou díly poškozené. Veškeré díly musí být správně namontované a splňovat všechny podmínky pro zajištění bezvadného provozu zařízení.
• Zařízení svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tak zajistíte, že zařízení bude i po opravě bezpečné.
  Pokud zařízení nepoužíváte (během přestávek v práci), před prováděním péče a údržby, před výměnou příslušenství nebo filtru vždy vytáhněte síťovou zástrčku ze zásuvky. Toto preventivní opatření zabrání neúmyslnému zapnutí zařízení.
  Vysavač nikdy nepřesunujte do jiné pracovní polohy taháním za síťový kabel. Nepřejíždějte vysavačem síťový kabel.
• Zařízení nepřemistujte pomocí jeřábu.
• Při přepravě a pokud zařízení nepoužíváte, zavřete sací hrdlo uzavírací objímkou.

2.4 Elektrická bezpečnost

▶ Sítová zástrčka zařízení musí odpovídat zásuvce. Zástrčka nesmí být žádným způsobem upravována. U zařízení s ochranným uzemněním nepoužívejte žádné adapté. Neupravované zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
Zástrčku zapojte do vhodné uzemněné zásuvky, která je bezpečně nainstalovaná a splňuje všechny místní předpisy. Pokud si nejste jisti, že je zásuvka uzemněná, nechte ji zkontrolovat odborníkem s elektrotechnickou kvalifikací.
Nedotýkejte se uzemněných povrchů, např. trubek, topení, sporáků a chladniček. Při tělesném kontaktu s uzemněním hrozí zvýšené riziko úrazu elektrickým proudem.
- Zařízení chraňte před deštěm a vlhkem. Vniknutí vody do elektrického zařízení zvyšuje nebezpečí úrazu elektrickým proudem.
- Zkontrolujte, zda síťový kabel neleží ve vodě.
Pravidelně kontrolujte přívodní kabel zařízení a v případě poškození ho nechte vyměnit v servisním oddělení Hilti. Pravidelně kontrolujte prodlužovací kabely a v případě poškození je vyměňte.
Pokud dojde při práci k poškození síťového kabelu a/nebo prodlužovacího kabelu, nesmíte se jich dotýkat. Vytáhněte síťovou zástrčku ze zásuvky. Poškozené síťové a prodlužovací kabely představují nebezpečí úrazu elektrickým proudem.
- Sítový kabel smí být vyměněn pouze za typ uvedený v návodu k obsluze.
Sítový kabel používejte jen k tomu účelu, pro který je určený. Nepoužívejte jej zejména k nošení či zavěšování zařízení ani k vytahování zástrčky ze zásuvky. Kabel veďte vždy v bezpečné vzdálenosti od zdrojů tepla, ostrých hran a pohyblivých dílů, zamezte styku s olejem. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.

HILTI

Pokud pracujete s elektrickým zařízením venku, používejte pouze takové prodlužovací kabely, které jsou vhodné i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro použití venku, snižuje riziko úrazu elektrickým proudem.
Při výpadku proudu zařízení vypněte a vytáhněte síťovou zástrčku ze zásuvky.
Nikdy nepoužívejte zařízení ve špinavém nebo mokrém stavu. Prach usazený na povrchu zařízení, především z vodivých materiálů, nebo vlhkost mohou za nepřiznivých podmínek způsobit úraz elektrickým proudem. Především pokud často opracováváte vodivé materiály, nechte znečištěná zařízení v pravidelných intervalech zkontrolovat v servisu Hilti.

2.5 Pracoviště

Zajistěte dobré osvětlení pracoviště.
Zajistěte dobré větrání pracoviště. Špatně větrané pracoviště může ohrozit zdraví kvůli zatížení prachem.
Udržujte své pracoviště v pořádku. Z pracoviště odstraňte všechny předměty, kterými byste se mohli poranit. Nepořádek na pracovišti může mít za následek úrazy.
Se zařízením nepracujte v prostředích s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrická zařízení jiskří; od těchto jisker se mohou prach nebo páry vznítit.
Obzvlášte opatrní bud'te při práci na schodech.

Je zakázáno vysávat zdraví škodlivý, hořlavý a/nebo výbušný prach (hořčíkovo-hliníkový prach atd.). Nesmí se vysávat materiály s teplotou nad 60 °C (140 °F) (např. doutnající cigarety, horký popel).
Je zakázáno vysávání hořlavých, výbušných, agresivních kapalin (chladicí a mazací prostředky, benzin, ředidla, kyseliny [pH < 5], louhy [pH > 12,5] atd.).
▶ V případě, že uniká pěna nebo kapalina, zařízení okamžitě vypněte.
Při vysávání horkého materiálu do max. 60 °C (140 °F) noste ochranné rukavice.
- Při práci s minerálním vrtným kalem používejte ochranný pracovní oděv a zabraňte potřísnění pokožky (pH > 9, leptavé).
Zabraňte kontaktu se zásaditými nebo kyselými kapalinami. Při náhodném kontaktu opláchněte postižené místo vodou. Jestliže se tato kapalina dostane do očí, vypláchněte je velkým množstvím vody a vyhledejte lékaře.

VC 60L-X

- Zařízení třídy prachu L je vhodné pro vysávání/odsávání suchého, nehořlavého prachu, dřevěných třísek a nebezpečného prachu s mezními hodnotami expozice > 1 mg/m³. Podle míry nebezpečí vysávaného/odsávaného prachu musí být vysavač vybavený vhodnými filtry.

VC 60M-X

Zařízení třídy prachu M je vhodné pro vysávání/odsávání suchého, nehořlavého prachu, dřevěných třísek a nebezpečného prachu s mezními hodnotami expozice ≧ 0,1 mg/m³. Podle míry nebezpečí vysávaného/odsávaného prachu musí být vysavač vybavený vhodnými filtry.

3 Popis

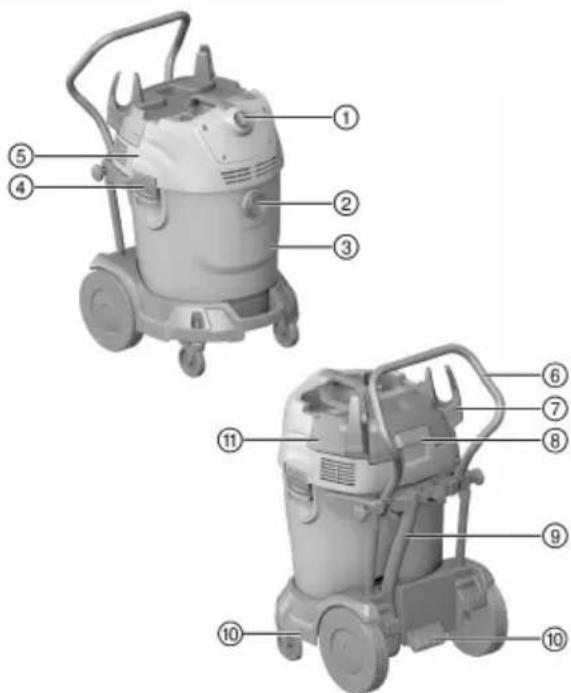

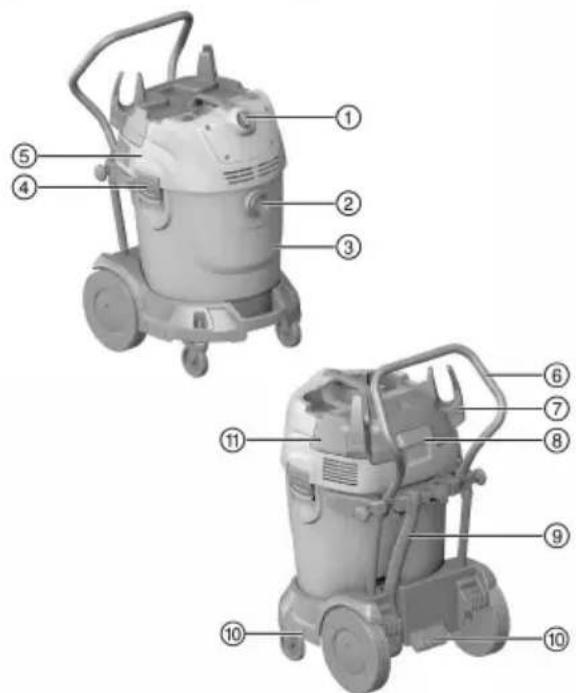

3.1 Přehled výrobku

① Spínač zařízení
② Sací hrdlo
③ Sběrná nádoba
④ Uzavírací spona
⑤ Hlava vysavače
⑥ Držadlo
⑦ Hák na kabel
⑧ Uzavírací spona krytu filtru
⑨ Vypouštěcí hadice (volitelné vybavení)
⑩ Prohlubně pro uchopení
⑪ Kryt filtru

3.2 Použití v souladu s určeným účelem

Zde popsaný výrobek je univerzální průmyslový vysavač pro komerční použití. Lze ho používat pro suché a mokré sání.

Tento výrobek se nesmí používat pro vysávání osob a zvířat. Použití pod vodou je zakázáno.

• Dříve než budete s výrobkem pracovat, informujte se o zacházení s ním, nebezpečích způsobených materiálem a bezpečné likvidaci materiálu.
  Nepoužívejte výrobek v trvalém stacionárním provozu, v automatických nebo poloautomatických zařízeních.
• Používejte pouze originální příslušenství a nástroje společnosti Hilti, abyste zabránili nebezpečí poranění.
• Abyste zabránili vzniku elektrostatického výboje, používejte antistatickou sací hadici.
  Nevysávejte předměty, které by přes vak na prach mohly způsobit poranění (například špičaté nebo ostré kousky).
  ▶ Nepoužívejte výrobek místo žebříku.

Tento výrobek je vhodný pouze pro následující komerční použití:

• Odsávání velkého množství prachu s diamantovými bruskami, dělicími bruskami, vrtacími kladivy a korunkami pro vrtání za sucha Hilti.
• Odsávání minerálního vrtného kalu s diamantovými vrtacími korunkaHilti, resp. diamantovými pilami Hilti a kapalin do teploty < 60 °C (140 °F).
• Odsávání oleje a tekutých médií do teploty < 60 °C (140 °F).
• Suché a mokré čištění zdí a podlah

VC 60L-X

Odsávání suchého, nehořlavého prachu, kapalin, dřevěných třísek a nebezpečného prachu s mezními hodnotami expozice > 1 mg/m³ (třída prachu L).

VC 60M-X

• Odsávání suchého, nehořlavého prachu, kapalin, dřevěných třísek a nebezpečného prachu s mezními hodnotami expozice ≧ 0,1 mg/m³ (třída prachu M).
• U vysavačů je důležité pamatovat na dostatečnou míru výměny vzduchu L v místnosti, pokud se výstupní vzduch vrací do místnosti. Dodržujte národní předpisy.

• Průmyslový vysavač se nesmí používat položený na boku.
• Průmyslový vysavač se nesmí používat k vysávání výbušných látek, žhavých, hořících nebo hořlavých látek a agresivního prachu (například hořčíkovo-hliníkového prachu) (výjimka: dřevěné třísky).
• Průmyslový vysavač se nesmí používat k vysávání hořlavých tekutin (například benzinu, ředidel, kyselin, chladicích a mazacích prostředků).
• Nesmí se pracovat s materiály ohrožujícími zdraví (např. azbest).

3.4 Obsah dodávky

Vysavač na suché a mokré sání včetně filtrační vložky, kompletní sací hadice s hadicovou přípojkou, plastový vak na prach, návod k obsluze.

Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group | USA: www.hilti.com.

3.5 Spínač

Symbol Význam
1	Zapnutí
0	Vypnutí
1	Zapnutí, s čištěním filtru

3.6 Akustický varovný signál

VC 60M-X

Klesne-li rychlost vzduchu v sací hadici pod 20 m/s, zazní z bezpečnostních důvodů akustický varovný signál.

3.7 Automatické čištění filtru

Zařízení je vybavené čištěním filtru pro jemný prach. Každých 7,5 sekund se filtr čistí pomocí rázu vzduchu. Filtrační vložka se automaticky čistí rázem vzduchu (tepající zvuky).

Při systémovém použití (zejména při broušení, řezání a drážkování) nebo při vysávání většího množství prachu musí být čištění filtru aktivované, aby byl umožněn trvalý vysoký sací výkon. Čištění filtru funguje pouze při připojené sací hadici.

3.8 Pokyny pro použití

Příslušenství a způsoby jeho použití

VC 60L-X

Příslušenství Objednací číslo Způsob použití
Plastový vak na prach 2177881 použití na minerální látky, mokré a suché sání
Vliesový univerzální vak na prach	2177884 použití na minerální látky, mokré a suché sání
Celulózový filtr 2177885 suché sání
Polyesterový filtr	2182582 univerzální na mokré a suché sání
Filtr PTFE	2202240 intenzivní použití, mokré a suché sání
Filtr HEPA 2177708 mokré a suché sání

Příslušenství a způsoby jeho použití

VC 60M-X

Příslušenství Objednací číslo Způsob použití
Plastový vak na prach 2205722 použití na minerální látky, mokré a suché sání
Vliesový univerzální vak na prach	2177884 použití na minerální látky, mokré a suché sání
Celulózový filtr 2177885 suché sání
Polyesterový filtr 2182582 univerzální na mokré a suché sání
Filtr PTFE 2202240 intenzivní použití, mokré a suché sání
Filtr HEPA 2177708 mokré a suché sání

Při použití vysavačů třídy M se musí bezpodmínečně používat vak na prach.

4 Technické údaje

4.1 Vysavač na suché a mokré sání

Při provozu s generátorem nebo transformátorem musí být jeho výstupní výkon minimálně dvojnásobný, než je jmenovitý příkon uvedený na výkonovém štítku výrobku. Provozní napětí transformátoru nebo generátoru musí být neustále v rozmezí +5 % až -15 % jmenovitého napětí nářadí.

	VC 60L-X	VC 60M-X
Rozměry (D x Š x V v mm)	578 x 488 x 882	578 x 488 x 882
Hmotnost podle standardu EPTA 01	24,5 kg	24,5 kg
Objem sběrné nádoby	65	65
Plnicí množství vody	48	48
Provozní teplota	0 °C ... 40 °C	0 °C ... 40 °C
Automatické čištění filtru každé	7,5 s	7,5 s
Třída ochrany	I	I
Stupeň ochrany	IP X4	IP X4
Sítová frekvence	50 Hz ... 60 Hz 50	Hz ... 60 Hz

4.2 Jmenovité napětí

•/•	220 V ... 240 V	110 VGB	240 VNZ	220 V ... 240 VCH
Jmenovitý příkon	2 400 W	2 200 W	2 400 W	2 300 W
Sítová přípojka (typ)	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 2,5 mm^2	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 1,5 mm^2

4.3 Maximální objem proudění a maximální podtlak

Podle DIN EN 60335-2-69 část AA.7.12

		VC 60L-X	VC 60M-X
Maximální objem proudění (vzduchu) 2	200 W	159 m^3/h	159 m^3/h
	2 300 W	165 m^3/h	165 m^3/h
	2 400 W	177 m^3/h	177 m^3/h
Maximální podtlak	2 200 W	19,3 kPa	19,3 kPa
		VC 60L-X VC 60M-X
Maximální podtlak 2 300 W		21,5 kPa 21,5 kPa
	2 400 W	23,4 kPa 23,4 kPa

4.4 Informace o hlučnosti a vibracích, měřeno podle EN 60335-2-69

Následující údaje platí pro průmyslové vysavače VC 60M-X a VC 60L-X.

	VC 60L-X VC 60M-X
Hladina akustického tlaku _pA	73 dB(A) 73 dB(A)
Nejistota K_pA	1 dB(A) 1 dB(A)
Hodnota emitovaných vibrací	< 2,5 m/s ^2 < 2,5 m/s ^2
Nejistota (K)	0,2 m/s ^2 0,2 m/s ^2

5 Uvedení do provozu

NEBEZPEČÍ

Nebezpečí způsobené elektrickým proudem. Pokud vysavač není řádně připojený, může to způsobit smrtelná nebo těžká poranění.

Vysavač připojujte jen k řádně uzemněnému zdroji elektrického proudu.

POZOR

Nebezpečí poranění nekontrolovanými pohyby! S nezajištěnými brzdami koleček se vysavač může nekontrolovaně začít pohybovat.

▶ Pro bezpečnou stabilitu vysavače zajistěte brzdy koleček.

5.1 První uvedení do provozu

Použijte plastový vak na prach pro vysávání bezpečného nebo minerálního prachu nebo vliesový vak na prach na dřevěné třísky.

1. Otevřete obě uzavírací spony.
2. Ze sběrné nádoby sejměte hlavu vysavače.
3. Ze sběrné nádoby vyjměte příslušenství a vybalte ho.
4. Podle návodu vložte vhodný vak na prach.
5. Hlavu vysavače nasadte na sběrnou nádobu a zavřete obě uzavírací spony.
6. Ujistěte se, že je hlava vysavače správně nasazená a zajištěná.
7. K vysavači připojte sací hadici.

5.2 Nasazení/výměna vliesového vaku na prach.

NEBEZPEČÍ

Nebezpečí poranění. Špičaté předměty by mohly protrhnout vak na prach.

Zkontrolujte, zda nedošlo k protržení vaku na prach nějakým předmětem.

1. Vytáhněte síťovou zástrčku ze zásuvky.
2. Otevřete obě uzavírací spony.
3. Ze sběrné nádoby sejměte hlavu vysavače.
4. Zavřete objímku vaku na prach krytkou.
5. Vyjměte a zlikvidujte vak na prach → Strana 217.
6. Sběrnou nádobu vyčistěte hadrem.
7. Do sběrné nádoby připevněte nový vliesový vak na prach.
8. Hlavu vysavače nasadte na sběrnou nádobu a zavřete obě uzavírací spony.

5.3 Nasazení/výměna plastového vaku na prach

1. Vytáhněte síťovou zástrčku ze zásuvky.

2. Otevřete obě uzavírací spony.

3. Ze sběrné nádoby sejměte hlavu vysavače.
4. Plastový vak na prach uzavřete pod vyraženými otvory kabelovou spojkou.
5. Vyjměte plastový vak na prach.
6. Sběrnou nádobu vyčistěte hadrem.
7. Do sběrné nádoby připevněte nový vak na prach (návod na potisku).
8. Hlavu vysavače nasadte na sběrnou nádobu a zavřete obě uzavírací spony.

6 Obsluha

VÝSTRAHA

Nebezpečí poranění. Při poškození filtračního systému může unikat zdraví škodlivý prach.

V případě nouze (např. při prasknutí filtru) vysavač vypněte, vytáhněte síťovou zástrčku ze zásuvky a před dalším používáním nechte vysavač zkontrolovat odborným personálem.

POZOR

Nebezpečí poranění nekontrolovanými pohyby! S nezajištěnými brzdami koleček se vysavač může nekontrolovaně začít pohybovat.

▶ Pro bezpečnou stabilitu vysavače zajistěte brzdy koleček.

6.1 Použití vysavačů třídy M

NEBEZPEČÍ

Nebezpečí poranění. Vysavače třídy L a vysavače třídy M obsahují zdraví škodlivý prach.

Vyprazdňování a údržbu, včetně odstraňování sběrné nádoby na prach, smí provádět pouze odborný personál. Noste odpovídající ochranné vybavení.
Než vysavač odstraníte z oblasti zatížené nebezpečnými látkami, vysajte jeho povrch, důkladně ho otřete nebo neprodyšně zabalte. Protože při přemistování z nebezpečné oblasti je třeba všechny části zařízení považovat za znečištěné, provedte vhodná opatření, abyste zabránili šíření prachu.
▶ Vysavač nikdy nepoužívejte bez kompletního filtračního systému.

6.2 Vysávání suchého prachu

Před vysáváním suchého a zejména minerálního prachu je vždy nutné zkontrolovat, zda je ve sběrné nádobě vložený správný vak na prach. Při použití vysavačů třídy M se musí bezpodmínečně používat vak na prach.

Po mokrém sání vyměňte filtrační vložku za suchou nebo novou filtrační vložku.

POZOR

Nebezpečí poranění. Bez použití filtrační vložky může unikat nebezpečný vysátý materiál.

- Nikdy nevysávejte bez filtrační vložky.

1. Zajistěte, aby byl vložený vhodný vak na prach.
2. Zkontrolujte, zda je filtrační vložka suchá, a případně ji vyměňte.
3. Pro vysávání nastavte ovládací spínač na .

6.3 Vysávání kapalin

POZOR

Nebezpečí poranění. Bez použití filtrační vložky může unikat nebezpečný vysátý materiál.

- Nikdy nevysávejte bez filtrační vložky.

Pro následující suché sání vyměňte filtrační vložku za suchou nebo novou filtrační vložku.

1. Zkontrolujte kontrolu stavu naplnění. → Strana 215
2. Pro mokré sání používejte pokud možno samostatnou filtrační vložku.

HILTI

1. Po vysávání kapalin otevřete obě uzavírací spony.
2. Ze sběrné nádoby sejměte hlavu vysavače a postavte ji na rovný podklad, aby mohla filtrační vložka vyschnout.
3. Vyprázdněte sběrnou nádobu a vyčistěte ji hadicí na vodu. Kartáčkem vyčistěte elektrody a filtrační vložku po předchozím uschnutí otřete rukou.
4. Nechte sběrnou nádobu vyschnout.

6.4 Po vysávání

1. Vypněte výrobek nastavením ovládacího spínače 📂.
2. Vytáhněte sítovou zástrčku ze zásuvky.
3. Přívodní kabel stočte a zavěste na hák na kabel.
4. Vyprázdněte sběrnou nádobu a zařízení vyčistěte vlhkým hadrem.
5. Stočte hadici.
6. Vysavač odstavte v suché místnosti tak, aby byl chráněn před neoprávněným použitím.

6.5 Vyprázdnění sběrné nádoby při vysávání suchého prachu

Při použití vysavačů třídy M se musí bezpodmínečně používat vak na prach.

1. Vytáhněte sítovou zástrčku ze zásuvky.
2. Hlavu vysavače sejměte ze sběrné nádoby a postavte ji na rovný podklad.
3. Vyjměte ze sběrné nádoby vak na prach nebo uchopte nádobu za prohlubně a nakloňte ji tak, abyste ji vyprázdnili.
4. Hlavu vysavače nasad'te na sběrnou nádobu a zavřete obě uzavírací spony.

6.6 Vyprázdnění sběrné nádoby bez vaku na prach (u kapalin)

1. Vytáhněte sítovou zástrčku ze zásuvky.
2. Hlavu vysavače sejměte ze sběrné nádoby a postavte ji na rovný podklad.
3. Uchopte nádobu za prohlubně a nakloňte ji tak, abyste ji vyprázdnili.
4. Okraj sběrné nádoby vyčistěte hadrem.
5. Hlavu vysavače nasad'te na sběrnou nádobu a zavřete obě uzavírací spony.

6.7 Vypuštění špinavé vody

Dodržujte místní předpisy pro čištění odpadních vod.

1. Odstraňte kryt z vypouštěcí hadice.
2. Vyndejte vypouštěcí hadici z držáku.
3. Položte vypouštěcí hadici na zem.
   ◀ Špinavá voda vyteče.

7 Ošetřování a údržba

7.1 Ošetřování zařízení

VÝSTRAHA

Nebezpečí způsobené elektrickým proudem. Neodborné opravy elektrických součástí mohou způsobit těžká poranění.

- Opravy elektrických součástí svěřujte pouze odborníkovi s elektrotechnickou kvalifikací.

• Zařízení, zejména držadla, udržujte suché, čisté a beze stop oleje a tuku. Nepoužívejte ošetřovací prostředky s obsahem silikonu.
  Nikdy nepoužívejte vysavač s ucpanými ventilačními štěrbinami! Ventilační štěrbiny opatrně čistěte suchým kartáčem. Nepřipustte, aby se dovnitř zařízení dostaly nějaké předměty.

▶ Vnější povrch zařízení čistěte pravidelně mírně navlhčeným hadříkem. K čištění nepoužívejte postřikovač, parní čistič nebo tekoucí vodu, protože by mohla být ohrožena elektrická bezpečnost zařízení.

U vysavačů třídy L a M

Při údržbě a čištění se musí se zařízením zacházet tak, aby nevznikalo nebezpečí pro personál provádějící údržbu a další osoby.

• Používejte filtrované nucené odvětrávání.
  ▶ Noste ochranný oděv.
  ▶ Oblast provádění údržby čistěte tak, aby do okolního prostředí neunikaly žádné nebezpečné látky.
  Než zařízení odstraníte z oblasti s nebezpečnými látkami, vysajte jeho povrch, důkladně ho otřete nebo neprodyšně zabalte. Zabraňte přitom šíření usazeného nebezpečného prachu.
  Při provádění údržby a oprav zabalte všechny znečištěné díly, které nebylo možno dostatečně vyčistit, do neprodyšných pytlů a zlikvidujte je v souladu s předpisy platnými pro likvidaci.
  ▶ Minimálně jednou ročně nechte v servisu Hilti nebo vyškolenou osobou provést technickou kontrolu prašnosti, například poškození filtru, vzduchotěsnosti zařízení a funkce kontrolních zařízení.

7.2 Automatické čištění filtru

Filtrační vložku nečistěte klepáním o tvrdé předměty ani pomocí tvrdých či ostrých předmětů. Zkracuje se tím životnost filtrační vložky.

Filtrační vložka se nesmí čistit vysokotlakým čističem. Ve filtračním materiálu by mohly vzniknout trhliny.

Filtrační vložka je díl podléhající opotřebení.

▶ Filtrační vložku vyměňujte minimálně jednou za půl roku.
- Při intenzivním používání vyměňujte filtrační vložku častěji.

7.3 Nasazení/výměna filtrační vložky

1. Vytáhněte síťovou zástrčku ze zásuvky.
2. Otevřete uzavírací sponu krytu filtru.
3. Otevřete kryt filtru.
4. Filtrační vložku opatrně vyjměte za prohlubně v držáku.
5. Těsnicí plochu vyčistěte hadrem.
6. Vložte novou filtrační vložku.
7. Zavřete kryt filtru sklopením aretace víka dopředu.
8. Zavřete uzavírací sponu krytu filtru.

7.4 Kontrola stavu naplnění

1. Pro bezpečnou stabilitu vysavače zajistěte brzdy koleček.
2. Vytáhněte síťovou zástrčku ze zásuvky.
3. Otevřete obě uzavírací spony.
4. Hlavu vysavače sejměte ze sběrné nádoby a postavte ji na rovný podklad.
5. Zkontrolujte, zda nejsou vypínací kontakty znečištěné, a případně je vyčistěte kartáčkem.
6. Zkontrolujte těsnění hlavy vysavače, zda není znečištěné, a případně ho vyčistěte hadrem.
7. Hlavu vysavače nasadte na sběrnou nádobu a zavřete obě uzavírací spony.

7.5 Kontrola po čištění a údržbě

1. Po provedení čištění a údržby zkontrolujte, zda je vysavač správně sestavený a bezvadně funguje.
2. Provedte test funkčnosti.

8 Přeprava a skladování

8.1 Přeprava

Plný vysavač se nesmí prénášet.

Zařízení se nesmí zavěšovat na jeřáb.

• Případně odstraňte z držáku regulátor napětí nebo volné nářadí.
  ▶ Než budete vysavač prénášet na jiné místo, vyprázdněte ho.
• Zařízení nenaklápějte a nepřepravujte ho položené na boku, pokud jste vysávali kapaliny.

- Při přepravě spojte oba konce hadice dohromady pomocí kuželového adaptéru.

NEBEZPEČÍ

Nebezpečí poranění. Ze sacího hrdla může unikat nebezpečný vysátý materiál.

Při přepravě a pokud vysavač nepoužíváte, uzavřete u vysavačů třídy M sací hrdlo uzavírací objímkou.

8.2 Skladování

Vysavač odstavte v suché místnosti tak, aby byl chráněn před neoprávněným použitím.

9 Pomoc při poruchách

V případě poruch, které nejsou uvedené v této tabulce nebo které nemůžete odstranit sami, se obratte na náš servis Hilti.

9.1 Tabulka s poruchami

Porucha Možná příčina		Řešení
Akustický výstražný signál (snížený sací výkon)	Plný vak na prach. ▶	Vyměňte vak na prach.
	Filtrační vložka je silně znečištěná.	▸ Pokud je deaktivované automatické čištění filtru, aktivujte ho a nechte vysavač běžet 30 sekund.
	Ucpaná sací hadice nebo odsávací kryt elektrického nářadí.	▸ Vyčistěte sací hadici a odsávací kryt.
Sací turbína neběží.	Není přívod elektrického proudu.	▸ Zkontrolujte zásuvku a pojistku.
	Sonda je silně znečištěná.	▸ Zkontrolujte kontrolu stavu naplnění. → Strana 215
Sací turbína se vypne.	Plná nádoba.	▸ Vyprázdněte nádobu.
Sací turbína se po čištění nádoby nerozběhne.	Aktivní automatické vypnutí.	▸ Nastavte spínač zařízení do této polohy 0▸ Počkejte 5 sekund.▸ Nastavte spínač zařízení do této polohy 1
	Sonda je silně znečištěná.	▸ Zkontrolujte kontrolu stavu naplnění. → Strana 215
Klesá sací síla.	Sací hubice, sací trubice, sací ha dice nebo filtr jsou ucpané.	▸ Odstraňte ucpání.
	Filtr je plný.	▸ Vyměňte vliesový vak na prach. → Strana 212
	Otevřený kryt filtru.	▸ Zavřete kryt filtru.
	Netěsná vypouštěcí hadice.	▸ Zkontrolujte, zda je vypouštěcí hadice těsná.
Vysavač vypouští prach.	Filtr není správně nasazený.	▸ Vyměňte vliesový vak na prach. → Strana 212
Automatické čištění filtru ne- funguje.	Není připojená sací hadice.	▸ Připojte sací hadici.
Zařízení se nechtěně zapíná a vypíná nebo dochází k pře- trostatické elektriny, zařízení není nosu elektrostatických výbojů na uživatele.	Není zabezpečeno odvádění elek- trostatické elektriny, zařízení není připojené k uzemněné zásuvce.	▸ Připojte zařízení k uzemněné zásuvce, použijte antistatickou hadici.
Zařízení neběží nebo se po krátkém rozběhnutí vypne.	Zareagovalo vypnutí vody.	▸ Sondy a jejich okolí vyčistěte kartáčkem.
Motor neběží.	Zareagovala pojistka sítové zá- suvky.	▸ Zapněte pojistku.▸ V případě opětovného zarea- gování pojistky zjistěte příčinu proudového přetížení.
Motor neběží. Plná sběrná nádoba. ▶ Vypněte zařízení a vyprázdnětesběrnou nádobu.
Motor neběží v automatickém režimu.	Připojené nářadí je vadné nebo není správně zapojené.	Zkontrolujte funkci připojeného nářadí a pevně zapojte síťovou zástrčku.

10 Likvidace

Výrobky Hilti jsou vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti stará zařízení k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce.

Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a odpovídajících ustanovení právních předpisů jednotlivých zemí se opotrebovaná elektrická zařízení musí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Elektrická zařízení nevyhazujte do komunálního odpadu!

Vrtný kal

Z hlediska ochrany životního prostředí je problematické odvádět vrtný kal do povrchových vod nebo do kanalizace bez vhodné předběžné úpravy.

Informujte se u místních úřadů o platných předpisech.

Doporučujeme následující předběžnou úpravu:

Zachycujte vrtný kal (například pomocí vysavače na mokré sání).

- Nechte vrtný kal usadit a pevnou složku zlikvidujte na skládce stavební suti (proces odlučování mohou urychlit vločkovací prostředky).

- Před odvedením zbývající vody (zásaditá, hodnota pH > 7) do kanalizace ji neutralizujte přidáním kyselých neutralizačních prostředků nebo zředěním velkým množstvím vody.

Prach z vrtání

Nahromaděný prach z vrtání zlikvidujte v souladu s platnými národními zákonnými předpisy.

11 Záruka výrobce

V prípadě otázek ohledně záručních podmínek se obratte na místního partnera Hilti.

• Pred uvedením do prevádzky si prečítajte túto dokumentáciu. Je to predpoklad na bezpečnú prácu a bezproblémovú manipuláciu.
• Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte.
• Tento návod na obsluhu uchovávajte vždy s výrobkom a d'alším osobám odovzdávajte výrobok iba s týmto návodom.

1.2 Vysvetlenie značiek

1.2.1 Výstražné upozornenia

1.2.2 Symboly v dokumentácii

Pred použitím si prečítajte návod na obsluhu

1.3.1 Symboly na výrobku

Technická dokumentácia je uložená tu:

2.1 Všeobecné bezpečnostné upozornenia

2.4 Elektrická bezpečnost

3.1 Prehl'ad výrobku

Symbol Význam
1	Zapnutie
0	Vypnutie
1	Zapnutie, s čistením filtra

3.6 Akustický výstražný signál

VC 60M-X

3.7 Automatické čistenie filtra

4.4 Informácie o hluku a vibráciách merané podl'a normy EN 60335-2-69

▶ Vysávač pripájajte len na riadne uzemnený zdroj elektrického prúdu.

POZOR

Kvôli bezpečnému státiu vysávača aktivujte brzdy koliesok.

1. Vytiahnite sieťovú zástrčku zo zásuvky.
2. Otvorte dve uzatváracie spony.
3. Zdvihnite hlavu vysávača z nádoby na nečistoty.
4. Uzatvorte plastové vrecko na prach pod vyrazenými otvormi použitím viazača káblov.
5. Vyberte plastové vrecko na prach.
6. Vyčistite nádobu na nečistoty handrou.
7. Upevnite nové plastové vrecko na prach (návod je vytlačený) v nádobe na nečistoty.
8. Nasad'te hlavu vysávača na nádobu na nečistoty a uzatvorte dve uzatváracie spony.

6 Obsluha

VAROVANIE

Kvôli bezpečnému státiu vysávača aktivujte brzdy koliesok.

1. Výrobok vypnite tak, že ovládací spínač nastavíteha .
2. Vytiahnite sietovú zástrčku zo zásuvky.
3. Naviňte pripájacie vedenie a zaveste ho na hák pre kábel.
4. Vyprázdnite nádobu a zariadenie vyčistite utieraním vlhkou handrou.
5. Naviňte hadicu.
6. Vysávač odstavte v suchej miestnosti tak aby bol chránený pred použitím nepovolanými osobami.

6.5 Vyprázdňovanie nádoby na nečistoty pri suchom prachu

1. Odstráňte kryt z vypúšťacej hadice.
2. Vyberte vypúšťaciu hadicu z držiaka.
3. Vypúšťaciu hadicu položte na zem.
   Špinavá voda vytečie.

7.1 Starostlivost' o zariadenie

VAROVANIE

7.2 Automatické čistenie filtra

7.5 Kontrola po ošetrovaní a údržbe
