Вид продукт	Прахосмукачка за сухи и мокри отпадъци
Марка	Hilti
Модел	VC 60M-X / VC 60L-X
Размери (Д x Ш x В)	578 x 488 x 882 mm
Тегло	24,5 кг
Обем на резервоара	65 L
Капацитет за пълнене с вода	48 L
Напрежение на захранване	220-240 V (версии 110 V, 240 V налични)
Честота	50/60 Hz
Консумирана мощност	2400 W (макс)
Максимален въздушен поток	177 m³/h
Максимално подналягане	23,4 kPa
Ниво на звуково налягане	73 dB(A)
Клас на защита	I
Степен на защита IP	IPX4
Автоматично почистване на филтъра	На всеки 7,5 секунди
Клас на прах (модел M)	M (≥0,1 mg/m³)
Клас на прах (модел L)	L (>1 mg/m³)
Включени аксесоари	Филтърна касета, маркуч за прахосмукачка, пластмасова торба за прах
Гаранция на производителя	Гаранция на производителя Hilti

Често задавани въпроси - VC 60MX HILTI

Как да използвам прахосмукачката VC 60MX за първи път?

Отворете заключващите скоби, повдигнете главата на прахосмукачката, поставете подходяща торба за прах (пластмасова за минерален прах, нетъкан текстил за дървени стърготини), върнете главата и затворете скобите. Свържете маркуча. Включете в заземен контакт.

Какви видове прах могат да се почистват с VC 60M-X?

VC 60M-X е подходящ за незапалим сух прах, дървени стърготини и вредни прахове с граници на експозиция ≥0,1 mg/m³ (клас M). Може да почиства и течности до 60°C.

Как да почистя автоматично филтъра?

Уредът автоматично почиства филтъра на всеки 7,5 секунди с въздушен поток. Ако мощността намалее, активирайте функцията за почистване на филтъра (позиция 1 на превключвателя) и оставете да работи 30 секунди.

Какво да направя, ако звъни акустичният предупредителен сигнал?

Това показва намалена мощност на засмукване. Проверете дали торбата за прах е пълна или филтърната касета е запушена. Активирайте почистване на филтъра или сменете торбата.

Как безопасно да почиствам течности?

Използвайте подходяща филтърна касета (полиестер или PTFE). Никога не почиствайте запалими течности. След почистване, изпразнете резервоара, почистете електродите, подсушете филтърната касета преди повторна употреба за сухо.

Какви са инструкциите за електрическа безопасност?

Винаги включвайте в заземен контакт. Не използвайте неодимбан удължител. Не излагайте на дъжд. Ако кабелът е повреден, сменете го от сервиза на Hilti.

Как да сменя филтърната касета?

Изключете уреда. Отворете скобите на капака на филтъра. Отворете капака. Хванете касетата за вградената дръжка и я извадете. Почистете уплътняващите повърхности. Поставете нова касета, затворете и заключете.

Какво да направя при скъсване на филтъра?

Незабавно спрете уреда, изключете от контакта и накарайте квалифициран персонал да провери прахосмукачката преди повторна употреба. Носете предпазни средства.

Как да транспортирам прахосмукачката?

Изпразнете резервоара. Не повдигайте с подемник. Свържете краищата на маркуча с конусния адаптер. За модели M, затворете маркуча с маншон.

Къде мога да намеря аксесоари за VC 60MX?

Оригиналните аксесоари на Hilti (торби, филтри, маркучи) са налични в магазините на Hilti или на www.hilti.group. Използвайте само антистатични аксесоари, за да избегнете разряди.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VC 60MX HILTI

bg Оригинално Ръководство за експлоатация 330

ro Manual de utilizare original 344

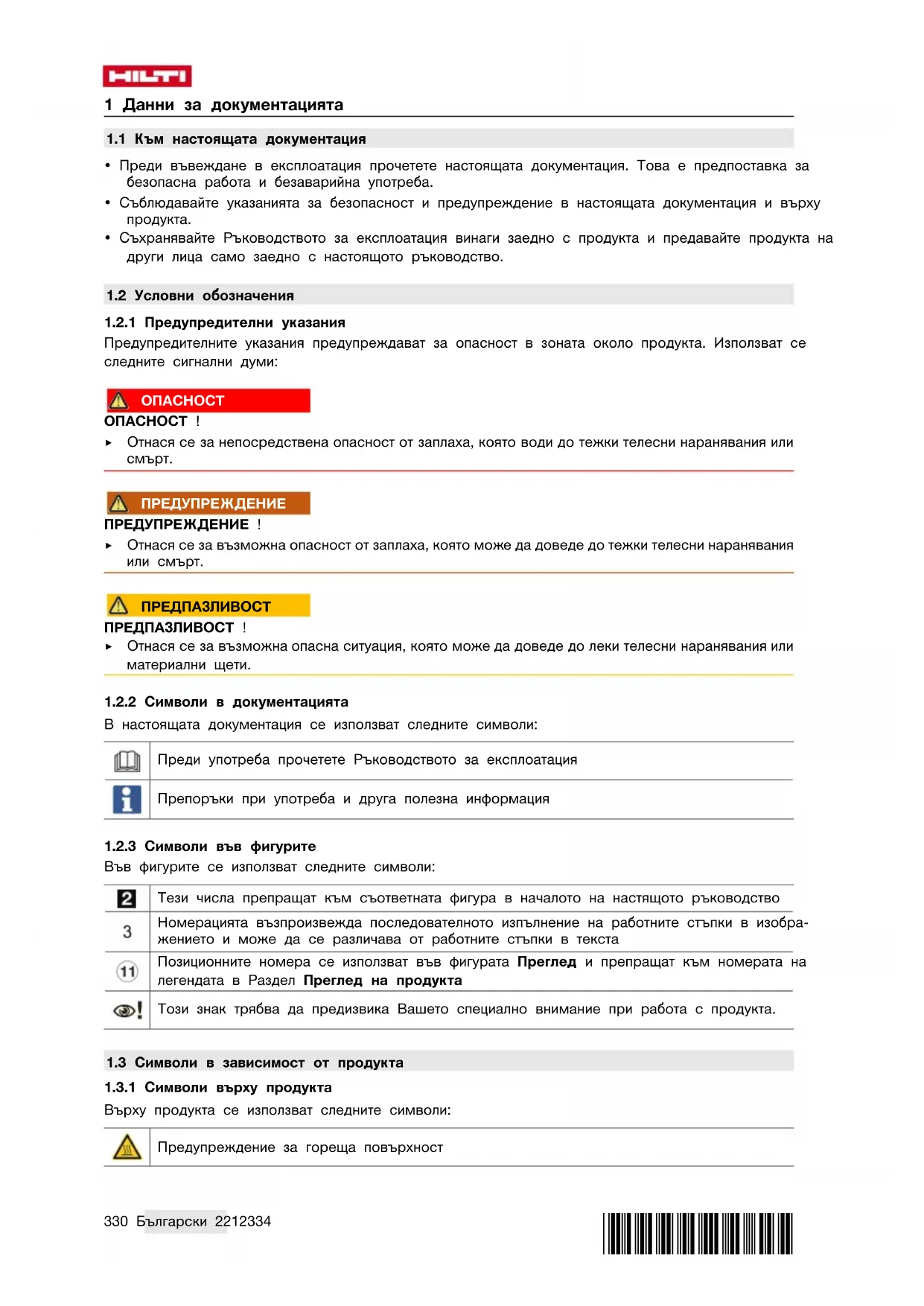

1 Данни за документацията

1.1 Към настоящата документация

• Преди въвеждане в експлоатация прочетете настоящата документация. Това е предоставка за безопасна работа и безаварийна употреба.
• Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта.
• Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други лица само заедно с настоящото ръководство.

1.2.1 Предупредителни указания

Предупредителните указания предупреждават за опасност в зоната около продукта. Използват се следните сигнални думи:

ОПАСНОСТ

ОПАСНОСТ !

Отнася се за непосредствена опасност от заплаха, която води до тежки телесни наранявания или смърт.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ !

Отнася се за възможна опасност от заплаха, която може да доведе до тежки телесни наранявания или смърт.

ПРЕДПАЗЛИВОСТ

ПРЕДПАЗЛИВОСТ !

Отнася се за възможна опасна ситуация, която може да доведе до леки телесни наранявания или материални щети.

1.2.2 Символи в документацията

В настоящата документация се използват следните символи:

Преди употреба прочетете Ръководството за експлоатация

Препоръки при употреба и друга полезна информация

1.2.3 Символи във фигурите

Във фигурите се използват следните символи:

Тези числа препращат към съответната фигура в началото на настоящото ръководство

3

Номерацията възпроизвежда последователното изпълнение на работните стъпки в изображението и може да се различава от работните стъпки в текста

Позиционните номера се използват във фигурата Преглед и препращат към номерата на легендата в Раздел Преглед на продукта

Този знак трябва да предизвика Вашето специално внимание при работа с продукта.

1.3.1 Символи върху продукта

Върху продукта се използват следните символи:

Предупреждение за гореща повърхност

1.4 На уреда

При прахосмукачки за прахов клас М

ПРЕДУПРЕЖДЕНИЕ: Този уред съдържа вредни за здравето прахове. Изпзване и поддръжка, включително отстраняване на торбата с прах, могат да се вършват само от компетентни лица, които носят подходящи лични предпазни средства. Не включвайте, преди да е инсталирана цялата филтърна система и са проверени функциите за контрол на обемния пото

из- да M !

При прахосмукачки за прахов клас L

ПРЕДУПРЕЖДЕНИЕ: Този уред съдържа вредни за здравето прахове. Дейностити по изпразване и поддръжка, включително отстраняване на торбичката за прах, могат да се извършват само от компетентни лица, които носят подходящи лични предпазни средства. Не включвайте, преди да е инсталирана цялата филтърна система.

L L

Hilti Продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, под- държани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал трябва да бъде специално инструктиран за възможните опасности. Продуктът и неговите приспособ- ления могат да бъдат опасни, ако бъдат експлоатирани неправомерно от неквалифициран персонал или ако бъдат използвани не по предназначение.

Обозначението на типа и серийният номер са отбелязани върху типовата табелка.

▶ Пренесете серийния номер в представената по-долу таблица. Вие се нуждаете от данните за продукта, когато се обръщате с въпроси към наше представителство или серверен отдел.

Данни за продукта

Прахосмукачка за мокро/сухо почистване VC 60M-X | VC 60L-X
Поколение	01
Сериен No

1.6 Декларация за съответствие

Ние декларираме на собствена отговорност, че описаният тук продукт отговаря на действащите директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация.

Тук се съхранява Техническата документация:

2.1 Общи указания за безопасност

Наред с указанията за безопасност в отделните раздели на настоящото Ръководство за експлоатация е задължително по всяко време стриктно да се спазват следните разпоредби.

• Прочетете всички указания! Ако не спазвате дадените по-долу указания, може да възникне опасност от електрически удар, пожар и/или тежки наранявания.
• При използване на уреда заедно с електроинструмент преди употреба прочетете Ръководството за експлоатация на електроинструмента и съблюдавайте всички указания.
  ▶ Не са разрешени манипулации или промени по уреда.
• Използвайте правилния уред. Не използвайте уреда за цели, за които той не е предназначен, а само по предписание и в изправно състояние.

HILTI

▶ Преди започване на работа с уреда се информирайте за неговата експлоатация, за опаснос-тите, които могат да бъдат породени от материала, и за безопасното третиране на изсмуквания материал като отпадък.
Съобразявайте се с влиянието на околната среда. Не използвайте уреда на места, където еналице опасност от пожар или експлозия.
Уредът може да бъде използван само от лица, които са наясно с неговите функции, получили са указания във връзка с безопасното му използване и разбират възникващите вследствие на това опасности. Уредът не е предназначен за ползване от деца. Децата трябва да бъдат наблюдавани, за да се гарантира, че няма да си играят с уреда.
Съхранявайте на сигурно място неизползваните в момента уреди. Ако уредите не се използват, те следва да бъдат съхранявани на сухо място, което да бъде затворено или разположено на високо, далеч от достъпа на деца.

2.2 Безопасен начин на работа

• Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с продукта. Не използвайте прахосмукачката, ако сте уморени или се намирате под влиянието на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на уреда може да причини сериозни наранявания.
• Потребителят и намиращите се в близост лица трябва да използват при експлоатация и поддръжка на уреда подходящи защитни очила, защитна каска, антифони, защитни ръкавици, обезопасени обувки и лека маска за дихателна защита.
  Задействайте колесните спирачки за стабилно положение на прахосмукачката. При отворени колесни спирачки прахосмукачката може да се задвижи неконтролируемо.
• Ако е възможно да се монтират съоръжения за събиране и изсмукване на прах, уверете се, че те са свързани и се използват правилно. Използването на прахоуловител може да намали породените от праховете опасности.

2.3 Грижливо отношение към уреда и правилното му използване

▶ Никога не оставяйте уреда без надзор.
▶ При изсмукването на опасни прахове не деактивирайте функцията за почистване на филтъра, особено при използването на електроинструменти, образуващи прах.
▶ Пазете уреда от замръзване.
- Почиствайте редовно с четка водното съоръжение за ограничаване на нивото съгласно инструкциите и проверявайте за признаци на повреда.
▶ При поставяне на смукателната глава внимавайте да не се прищипете и да не повредите мрежовия кабел. Съществува опасност от нараняване и повреди.
▶ Проверете уреда и принадлежностите му за наличие на повреди. Преди по-нататъшна употреба трябва да се проверят защитните съоръжения или леко повредените части за безупречното функциониране по предназначение. Проверете дали движещите се части работят изправно и не блокират, както и дали има повредени части. Всички части трябва да бъдат монтирани правилно и да изпълняват всички условия за обезпечаване на прецизната работа на уреда.
Ремонтът на уреда Ви може да се извършва само от квалифицирани специалисти и само с оригинални резервни части. По този начин се гарантира съхраняване на безопасността на уреда.
- Ако уредът не се използва (при почивки в работно време), преди поддръжка и ремонт, преди подмяна на принадлежности или филтри, винаги изваждайте мрежовия щепсел от контакта. Тази предпазна мярка предотвратява опасността от задействане на уреда по невнимание.
▶ Никога не премествайте прахосмукачката в друга работна позиция, дърпайки мрежовия кабел. Не придвижвайте прахосмукачката върху мрежовия кабел.
▶ Не транспортирайте уреда с кран.
- Ако транспортирате уреда или ако не го изполвате, затворете входния фитинг с херметичната муфа.

2.4 Безопасност при работа с електроинструменти

Съединителният щепсел на уреда трябва да бъде подходящ за контакта. В никакъв случай не се допуска изменение на конструкцията на щепсела. Когато работите със занулени уреди, не използвайте адаптери за щепсела. Използването на оригинални щепсели и подходящи контакти намалява риска от електрически удар.

Включете щепсела в подходящ, заземен контакт, който е инсталиран надеждно и отговаря на всички местни условия. Ако се съмнявате дали контактът е заземен надеждно, подсигурете проверката му от квалифициран електроспециалист.
Избягвайте допир на тялото до заземени повърхности като тръби, отоплителни уреди, печки и хладилници. Рискът от възникване на електрически удар се увеличава, ако тялото Ви е заземено.
▶ Предпазвайте уреда от дъжд или влага. Проникването на вода в електроуреда повишава опасността от възникване на електрически удар.
▶ Уверете се, че мрежовият кабел не е попаднал в локви.
▶ Проверявайте редовно захранващия кабел на уреда и при повреда се обърнете към сервизен отдел на Hilti за подмяна. Проверявайте редовно удължителните кабели и подменяйте същите, ако са повредени.
- Ако по време на работа се повреди мрежовият съединителен проводник и/или удължителният кабел, не трябва да се допирате до тях. Извадете мрежовия щепсел от контакта. Повредени мрежови съединителни проводници и удължителни кабели създават опасност от възникване на електрически удар.
- Мрежовият съединителен проводник може да бъде подменен само с посочения в Ръководството за експлоатация вид.
- Не използвайте кабела за непривични цели, като с него носите уреда, окачвате го или издърпвате щепсела от контакта. Предпазвайте кабела от нагряване, масла, остри ръбове или движещи се части на уреда. Повредени или усукани кабели увеличават риска от възникване на електрически удар.
Когато работите с електроуред на открито, използвайте само удължителни кабели, които са подходящи за работа извън помещения. Използването на удължителен кабел, предназначен за работа на открито, намалява риска от възникване на електрически удар.
▶ При прекъсване на електрозахранването изключете уреда и извадете мрежовия щепсел.
▶ Никога не използвайте уреда в нечисто или мокро състояние. Влагата или прахът по повърхността на уреда, най-вече от проводими материали, при неблагоприятни условия могат да предизвикат електрически удар. Затова, особено при често обработване на електропроводими материали, предавайте на равни интервали замърсените уреди в сервис на Hilti за проверка.

2.5 Работно място

• Осигурете добро осветление в работната зона.
  Осигурете добро проветрение на работното място. Лошо проветрените работни места могат да увредят здравето поради прекомерно запрашаване.
• Подържайте ред на работното си място. Дръжте далече от работната среда предмети, с които бихте могли да се нараните. Безпорядъкът в работната зона може да доведе до възникване на злополуки.
• Не работете с уреда във взривоопасна среда или на места, където има горими течности, газове или прахове. В електроуредите се отделят искри, които могат да възпламенят прахообразни материали или изпарения.
• Бъдете особено внимателни, когато работите върху стълби.

• Не трябва да бъдат изсмуквани застращаващи здравето, горими и/ или взривоопасни прахове (магнезиево-алуминиев прах и т.н.). Материали, които са по-горещи от 60°C (140°F), не могат да бъдат изсмуквани (напр. тлеещи цигари, гореща пепел).
• Не трябва да бъдат изсмуквани горими, взривоопасни, агресивни течности (охлаждащи и мажещи средства, бензин, разтворители, киселини (pH < 5), основи (pH > 12,5) и т.н.).
  ▶ При изпускане на пяна или течности изключете незабавно уреда.
  ▶ Носете защитни ръкавици при събиране на горещ изсмукван материал до макс. 60°C (140°F).
  ▶ При работа с минерален сондажен шлам носете защитно облекло и избягвайте контакт с кожата (pH > 9, разяждащо).
• Избягвайте контакта с алкални или киселинни течности. При случаен контакт промийте мястото с вода. Ако течността попадне в очите, изплакнете ги обилно с вода и потърсете допълнително лекарска помощ.

VC 60L-X

▶ Уредът за прахов клас L е подходящ за събиране/ изсмукване на сухи, негорими прахове, дървесни частици и опасни прахове с гранични стойности на експозиция > 1 мг/м³. Според опасността на праховете за събиране/ изсмукване уредът трябва да бъде оборудван с подходящи филтри.

VC 60M-X

▶ Уредът за прахов клас М е подходящ за събиране/ изсмукване на сухи, негорими прахове, дървесни частици и опасни прахове с гранични стойности на експозиция ≥ 0,1 мг/м³. Според опасността на праховете за събиране/ изсмукване уредът трябва да бъде оборудван с подходящи филтри.

3 Описание

3.1 Преглед на продукта

① Превключвател
② Входящ фитинг
③ Контейнерче за боклук
④ Заключваща скоба
⑤ Смукателна глава
⑥ Дръжка на контейнера
⑦ Кука за кабел
⑧ Заключваща скоба за капак на филтъра
⑨ Отвеждащ маркуч (опционално)
⑩ Захващи жлебове
⑪ Капак на филтър

3.2 Употреба по предназначение

Описаният тук продукт представлява универсална индустриална прахосмукачка за промишлена употреба. Тя е подходяща за сухо и мокро почистване.

Този продукт не трябва да се използва за почистване на хора и животни. Използването под вода е забранено.

▶ Преди работа с продукта се информирайте за неговата експлоатация, за опасностите, породени от материала, и за безопасното предаване на материала като отпадък.
- Не използвайте продукта стационарно в непрекъснат режим на работа, както и в автоматични или полуавтоматични съоръжения.
- Използвайте само оригинални принадлежности и инструменти на Hilti, за да предотвратите опасности от наранявания.
- За избягване на електростатични ефекти използвайте антистатичен смукателен маркуч.
▶ Не изсмуквайте предмети, които могат да пробият торбата за прах и да причинят наранявания (например остър или ръбест изсмукван материал).
▶ Не използвайте продукта като удължител за включване на друг уред.

Този продукт е подходящ за промишлена употреба на следните приложения:

• изсмукване на големи количества прах с диамантени шлифовъчни машини на Hilti, отрезни шлифовъчни машини, ударно-пробивни машини и боркорони за сухо пробиване.

• изсмукване на минерален сондажен шлам с диамантени боркорони на Hilti, респ. диамантени триони на Hilti и течен изсмукван материал до температура < 60°C (140°F).

• изсмукване на масла и течности до температура < 60°C (140°F).

• мокро и сухо почистване на повърхности на стени и подове

VC 60L-X

изсмукване на сухи, негорими прахове, течности, дървесни частици и опасни прахове с гранични стойности на експозиция > 1 мг/м³ (прахов клас L).

VC 60M-X

• изсмукване на сухи, негорими прахове, течности, дървесни частици и опасни прахове с гранични стойности на експозиция ≥ 0,1 mg/m^3 (прахов клас M).
• При прахоуловителите е необходимо да се предвиди достатъчна кратност на въздухобмена L в помещението, ако отработеният въздух нахлуе обратно в помещението. Моля, съблюдавайте националните предписания.

3.3 Възможни грешки при употреба

• Индустриалната прахосмукачка не може да бъде използвана в лежащо положение.
• Индустриалната прахосмукачка не може да бъде използвана за изсмукване на взривоопасни вещества, тлеещи, горящи или горими вещества и агресивни прахове (например алуминиевомагнезиев прах и т.н.) (изключение: дървесни стърготини).
• Индустриалната прахосмукачка не може да бъде използвана за изсмукване на горими течности (например бензин, разтворители, киселини, охлаждащи и мажещи средства и т.н.).
• Застрашаващи здравето материали (напр. азбест) не трябва да се обработват.

3.4 Обем на доставката

прахосмукачка за мокро/сухо почистване, включително филтърен елемент, смукателен маркуч в комплект с накрайник за маркуч, синтетична торба за прах, Ръководство за експлоатация.

Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Hilti Store или на: www.hilti.group | САЩ: www.hilti.com

3.5 Превключвател

Символ Значение
1	Включване
0	Изключване
1	Включване, с почистване на филтъра

3.6 Акустичен предупредителен сигнал

VC 60M-X

Ако скоростта на въздуха в смукателния маркуч спадне под 20 м/сек., по съображения за сигурност прозвучава акустичен предупредителен сигнал.

3.7 Автоматично почистване на филтъра

Уредът разполага с функция почистване на филтъра за фин прах. На всеки 7,5 секунди филтърът се почиства автоматично чрез проникващия въздух.

Филтърният елемент се почиства автоматично чрез въздушен удар (пулсиращ шум).

При системни апликации (особено при шлифоване, рязане и прорязване) или при всмукване на по-големи количества прах трябва да се активира функцията за почистване на филтъра, за да се даде възможност за постоянна, висока мощност на всмукване.

Почистването на филтъра функционира само при свързан смукателен маркуч.

3.8 Препоръки при употреба

Принадлежности и техните видове приложения

VC 60L-X

Принадлежности Номер на поръч-ката	Вид приложение
Синтетична торба за прах 2	177881 приложение при минерали, мокро и сухо
Универсална платнена торба за прах	2177884 приложение при минерали, мокро и сухо
Целулозен филтър 2177885	сухо
Полиестерен филтър 2182582	универсално мокро и сухо
Филтър PTFE 2202240 интензивни приложения, мокро и сухо
Филтър НЕРА 2177708 мокро и сухо

Принадлежности и техните видове приложения

VC 60M-X

Принадлежности Номер на поръч-ката	Вид приложение
Синтетична торба за прах 2	205722 приложение при минерали, мокро и сухо
Универсална платнена торба за прах	2177884 приложение при минерали, мокро и сухо
Целулозен филтър 2177885	сухо
Полиестерен филтър 2182582	универсално мокро и сухо
Филтър PTFE 2202240 интензивни приложения, мокро и сухо
Филтър НЕРА 2177708 мокро и сухо

При употреба на прахосмукачки клас М е задължително използването на торба за прах.

4 Технически данни

4.1 Прахосмукачка за мокро/сухо почистване

При работа с генератор или трансформатор мощността им на отдаване трябва да бъде най-малко двойно по-висока от посочената на табелката за мощност на продукта номинална консумация. Работното напрежение на трансформатора или генератора по всяко време трябва да бъде в рамките на +5 % и -15 % от номиналното напрежение на уреда.

	VC 60L-X	VC 60M-X
Размери (Д х Ш х В в мм)	578 x 488 x 882	578 x 488 x 882
Тегло в съответствие с EPTA-Procedure 01	24,5 кг	24,5 кг
Обем на резервоара	65 л 65 л
Воден капацитет	48 л 48 л
Експлоатационна температура	0 °C ... 40 °C	0 °C ... 40 °C
Автоматично почистване на филтри всички	7,5 с	7,5 с
Клас на защита	I	I
Вид защита	IPX4	IPX4
Мрежова честота	50 Гц ... 60 Гц	50 Гц ... 60 Гц

4.2 Номинално напрежение

•/•	220 B ... 240 B	110 BGB	240 BNZ	220 B ... 240 BCH
Номинална консумация	2 400 Вт 2 200 Вт 2 400 Вт 2 300 Вт
Свързване към мрежа (тип)	H07 RN-F 3G1,5 мм^2	H07 RN-F 3G2,5 мм^2	H07 RN-F 3G1,5 мм^2	H07 RN-F 3G1,5 мм^2

Следните данни са валидни за индустриалните прахосмукачки VC 60M-X и VC 60L-X.

5 Въвеждане в експлоатация

ОПАСНОСТ

Опасност от възникване на електрически удар. Неправилното свързване на прахосмукачката може да доведе до смърт или тежки наранявмания.

Свързвайте прахосмукачката само съм правилно заземен източник на ток.

ПРЕДПАЗЛИВОСТ

Опасност от нараняване вследствие на неконтролируеми движения! При отворени колесни спирачки прахосмукачката може да се задвижи неконтролируемо.

Задействайте колесните спирачки за стабилно положение на прахосмукачката.

5.1 Първо въвеждане в експлоатация

Използвайте или синтетична торба за прах за събиране на безопасни или минерални прахове, или платнена торба за прах за дървесни частици.

1. Отворете двете заключващи скоби.
2. Отделете смукателната глава от контейнерчето за боклук.
3. Извадете принадлежностите от контейнерчето за боклук и от опаковката.
4. Поставете подходящата торба за прах според инструкциите.
5. Поставете смукателната глава върху контейнерчето за боклук и затворете двете заключващи скоби.
6. Уверете се, че смукателната глава е монтирана правилно и е застопорена.
7. Свържете смукателния маркуч към уреда.

5.2 Поставяне/смяна на платнена торба за прах

ОПАСНОСТ

Опасност от нараняване. Острите предмети могат да пробият торбата за прах.

▶ Уверете се, че никакви предмети не са пробили торбата за прах.

HILTI

1. Извадете мрежовия щепсел от контакта.
2. Отворете двете заключващи скоби.
3. Отделете смукателната глава от контейнерчето за боклук.
4. Затворете муфата на торбата за прах с клапата.
5. Отстранете и изхвърлете торбата за прах → страница 343.
6. Почистете контейнерчето за боклук с кърпа.
7. Закрепете нова платнена торба за прах в контейнерчето за боклук.
8. Поставете смукателната глава върху контейнерчето за боклук и затворете двете заключващи скоби.

5.3 Поставяне/смяна на синтетична торба за прах

1. Извадете мрежовия щепсел от контакта.
2. Отворете двете заключващи скоби.
3. Отделете смукателната глава от контейнерчето за боклук.
4. Завържете синтетичната торба за прах с кабелната превръзка под перфорираните отвори.
5. Отстранете синтетичната торба за прах.
6. Почистете контейнерчето за боклук с кърпа.
7. Закрепете нова синтетична торба за прах (отпечатана инструкция) в контейнерчето за боклук.
8. Поставете смукателната глава върху контейнерчето за боклук и затворете двете заключващи скоби.

6 Експлоатация

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване. При повреда на филтрационната система може да излязат застрашаващи здравето прахове.

Im Notfall (z. B. Filterbruch) изключете прахосмукачката, извадете мрежовия щепсел от контакта и предайте прахосмукачката за проверка на специалисти преди по-нататьшното й използванея.

ПРЕДПАЗЛИВОСТ

Опасност от нараняване вследствие на неконтролируеми движения! При отворени колесни спирачки прахосмукачката може да се задвижи неконтролируемо.

Задействайте колесните спирачки за стабилно положение на прахосмукачката.

6.1 Използване на прахосмукачки за прах клас М

ОПАСНОСТ

Опасност от нараняване. При прахосмукачки от клас L и клас M уредът съдържа застрашаващи здравето прахове.

• Дейностите по изпзване и поддръжка, включително отстраняването на контейнерчето за прах, могат да бъдат извършвани само от квалифицирани специалисти. Носете съответното защитно оборудване.
  ▶ Преди прахосмукачката да бъде изнесена от зоната с опасни вещества, изсмучете външната страна на прахосмукачката, почистете я, като я избършете или я опаковайте да бъде плътно изолирана. Тъй като всички машинни части трябва да бъдат разглеждани като замърсени, когато ги изнасяте от опасната зона, вземете подходящи мерки, за да предотвратите разнасянето на прах.
  ▶ Никога не използвайте прахосмукачката без цялостна филтрационна система.

6.2 Изсмукване на сухи прахове

Преди изсмукване на сухи прахове и особено на минерални прахове трябва да внимавате в контейнерчето винаги да е поставена правилната торба за прах. При употреба на прахосмукачки клас М е задължително използването на торба за прах.

След мокро почистване подменете филтърния елемент със сух или с нов филтърен елемент.

ПРЕДПАЗЛИВОСТ

Опасност от нараняване. Без използването на филтърен елемент може да излезе опасен изсмукван материал.

▶ Никога не изсмуквайте без филтърен елемент.

1. Уверете се, че е поставена подходящата торба за прах.
2. Проверете дали филтърният елемент е сух и при нужда подменете същия.
3. За изсмукване поставете ключа за управление 1а.

6.3 Изсмукване на течности

ПРЕДПАЗЛИВОСТ

Опасност от нараняване. Без използването на филтърен елемент може да излезе опасен изсмукван материал.

▶ Никога не изсмуквайте без филтърен елемент.

За последващо сухо почистване подменете филтърния елемент със сух или нов филтърен елемент.

1. Наблюдавайте нивото на запълване. → страница 341
2. За мокро почистване използвайте по възможност отделен филтърен елемент.
3. След изсмукването на течности отворете двете заключващи скоби.
4. Отстранете смукателната глава от контейнерчето за боклук и я поставете върху равна повърхност, така че филтърният елемент да може да изсъхне.
5. Изпразнете контейнерчето за боклук и го почистете с воден маркуч. Почистете електродите с четка, а филтърния елемент - чрез избърсване с ръка, след като преди това е изсъхнал.
6. Оставете контейнерчето за боклук да изсъхне.

6.4 След изсмукването

1. Изключете продукта, като поставите ключа за управление на .
2. Извадете мрежовия щепсел от контакта.
3. Навийте захранващия кабел и го закачете на поставената за тази цел кука на кабела.
4. Изпразнете контейнерчето и почистете уреда, като го избършете с влажна кърпа.
5. Навийте маркуча.
6. Поставете прахосмукачката в сухо помещение, защитена от неправомерно използване.

6.5 Изпразване на контейнерчето за боклук при сухи прахове

При употреба на прахосмукачки клас М е задължително използването на торба за прах.

1. Извадете мрежовия щепсел от контакта.
2. Отстранете смукателната глава на уреда от контейнерчето за боклук и я поставете върху равна повърхност.
3. Извадете торбата за прах от контейнерчето за боклук или хванете жлебовете за захващане и обърнете контейнерчето за боклук, за да го изпразните.
4. Поставете смукателната глава върху контейнерчето за боклук и затворете двете заключващи скоби.

6.6 Изпразване на контейнерчето за боклук без торба за прах (при течности)

1. Извадете мрежовия щепсел от контакта.
2. Отстранете смукателната глава от контейнерчето за боклук и я поставете върху равна повърхност.
3. Хванете захващащите жлебове и обърнете контейнерчето за боклук, за да го изпразните.
4. Почистете ръбовете на контейнерчето за боклук с кърпа.
5. Поставете смукателната глава върху контейнерчето за боклук и затворете двете заключващи скоби.

6.7 Източване на мръсна вода 4

Съблюдавайте местните разпоредби за третиране на отпадъчни води.

1. Свалете капака от отвеждащия маркуч.
2. Извадете отвеждащия маркуч от държача.
3. Поставете отвеждащия маркуч на земята.
   ◀ Мръсната вода изтича.

7 Обслужване и поддръжка

7.1 Обслужване на уреда

ПРЕДУПРЕЖДЕНИЕ

Опасност от възникване на електрически удар. Неправомерните ремонти по електрическата част могат да доведат до тежки наранявания.

• Ремонти по електрическата част могат да се извършват само от правоспособни електроспециалисти.
  ▶ Поддържайте уреда и най-вече повърхностите за хващане сухи, чисти и свободни от масла и смазки. Не използвайте почистващи средства, съдържащи силикон.
  ▶ Никога не използвайте прахосмукачката със запушени вентилационни отвори! Почиствайте вентилационните отвори внимателно със суха четка. Предотвратявайте попадането на чужди тела във вътрешността на уреда.
• Почиствайте редовно външната страна на уреда с леко навлажнена кърпа. За почистването не използвайте пръскачки, пароструйки или течаща вода, тъй като по този начин се застрашава електрическата безопасност на уреда.

При прахосмукачки за прахов клас L и M

При дейности по поддръжка и почистване трябва да боравите с уреда така, че да не възниква опасност за обслужващия персонал и за други лица.

▶ Използвайте принудителна вентилация с филтър.
▶ Носете защитно облекло.
▶ Почистете така участьците, включващи дейности по поддръжката, че в околната среда да не попадат опасни вещества.
▶ Преди уредът да бъде изнесен от зоната с опасни вещества, изсмучете външната страна на уреда, почистете го, като го избършете, или го опаковайте да бъде плътно изолиран. Освен това предотвратете разпръскването на отложен, опасен прах.
▶ При дейности по поддръжка и ремонт всички замърсени части, които не са били почистени задоволително, трябва да се опаковат в непропускливи чували и да се изхвърлят съобразно валидните разпоредби за предаване на отпадъци.
Най-малко веднъж годишно следва да се извършва техническа проверка в сервис на Hilti или от обучен специалист, включваща например повреди на филтъра, херметичност на уреда и функции на контролните устройства.

7.2 Автоматично почистване на филтъра

В процеса на почистване филтърният елемент не трябва да се удря в твърди предмети или да се обработка с твърди, респективно остри предмети. Така се намалява срокът на годност на филтърния елемент.

Филтърният елемент не трябва да се почиства с въздух под налягане. Това може да довете до разкъсване на филтърния материал.

Филтърният елемент е износваща се част.

▶ Сменяйте филтърния елемент най-малко веднъж на половин година.
▶ Но при интензивно използване сменяйте филтърния елемент по-често.

7.3 Поставяне/смяна на филтърен елемент 5

1. Извадете мрежовия щепсел от контакта.
2. Отворете заключващата скоба за капака на филтъра.
3. Отворете капака на филтъра.
4. Извадете внимателно филтърния елемент, като хванете наличните захващащи жлебове на държача.
5. Почистете уплътняващата повърхност с кърпа.
6. Поставете новия филтърен елемент.
7. Затворете капака на филтъра, като натиснете напред блокировката на капака.
8. Затворете заключващата скоба за капака на филтъра.

7.4 Наблюдение на нивото на запълване

1. Задействайте колесните спирачки за стабилно положение на прахосмукачката.
2. Извадете мрежовия щепсел от контакта.
3. Отворете двете заключващи скоби.
4. Отстранете смукателната глава от контейнерчето за боклук и я поставете върху равна повърхност.
5. Проверете дали изключващите контакти са замърсени и при нужда ги почистете с четка.
6. Проверете дали уплътнението на смукателната глава е замърсено и при нужда го почистете с кърпа.
7. Поставете смукателната глава върху контейнерчето за боклук и затворете двете заключващи скоби.

7.5 Контрол след извършване на дейности по обслужване и поддръжка

1. След извършване на дейности по обслужване и поддръжка проверете дали прахосмукачката е сглобена правилно и функционира изправно.
2. Направете тест за изправна работа.

8 Транспорт и съхранение

8.1 Транспорт

Уредът не трябва да бъде пренасян, когато е пълен.

Уредът не трябва да бъде закачван на кран.

▶ При нужда отстранете източника на захранване или незакрепения инструмент от държача.
- Изпразнете уреда, преди той да бъде пренесен на друго място.
▶ Не обръщайте уреда или не го транспортирайте в легнало положение, ако сте изсмукали течности.
▶ При транспортиране с помощта на конусния адаптер можете да свържете двата края на маркуча.

ОПАСНОСТ

Опасност от нараняване. През входния фитинг може за излезе опасен изсмукван материал.

▶ При транспортиране на прахосмукачки от клас М и при неизползването им затваряйте входния фитинг с херемтичната муфа.

8.2 Съхранение

- Поставете прахосмукачката в сухо помещение, защитена от неправомерно използване.

При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервис на Hilti.

9.1 Таблица-справочник за повреди

Смущение Възможна причина Решение
Акустичен предупредителен сигнал (намалена всмука-телна мощност)		Торбата за прах е пълна.► Сменете торбата за прах.
Смущение Възможна причина Решение
Акустичен предупредителен сигнал (намалена всмука-телна мощност)	Филтърният елемент е силно за-мърсен.	► В случай, че автоматичната функция за почистване на филтъра е деактивирана, активирайте автоматичното почистване на филтъра и оставете смукателя да работи 30 секунди.
	Смукателният маркуч или смука-телната глава на електроинстру-мента са запушени.	► Почистете смукателния мар-куч и смукателната глава.
Смукателната турбина не работи.	Няма електрозахранване. ► Проверете контакта и обезо-пасяването.
	Сондата е силно замърсена.	► Наблюдавайте нивото на запълване. → страница 341
Смукателната турбина се изключва.	Контейнерчето е пълно. ► Изпразнете контейнерчето за боклук.
Смукателната турбина не се включва след почистване на контейнера.	Автоматичното изключване е активно.	► Включете ключа на уреда в следното положение10► Изчакайте 5 секунди.► Включете ключа на уреда в следното положение11
	Сондата е силно замърсена.	► Наблюдавайте нивото на запълване. → страница 341
Засмукването намалява. Смукателната дюза, смукател-ната тръба, смукателният маркуч или филтърът са запушени.		► Отстранете запушалката.
		Филтърът е пълен.► Подменете платнената торба за прах. → страница 337
		Капакът на филтъра е отворен► Затворете капака на филтъра.
		Отвеждащият маркуч е неуплът-нен► Проверете отвеждащия мар-куч за плътност.
От уреда се издухва прах.	Филтърът не вграден правилно.	► Подменете платнената торба за прах. → страница 337
Автоматичното почистване на филтъра не функционира.	Смукателният маркуч не е свър-зан► Свържете смукателния мар-куч.
Уредът се включва и изк-лючва самоволно или се появява електрически раз-ряд през потребителя.	Не е гарантирана електростатична изолация, уредът не е включен към заземен контакт.	► Включете уреда към заземен контакт, използвайте антиста-тичен маркуч.
Уредът не работи или след кратко ускоряване се изк-лючва.	Изключването на водата е срабо-тило.► Почистете сондите и мястото около сондите с четка.
Моторът вече не работи.	Предпазителят на мрежковия кон-такт е изключил.► Включете обезопасяването.► При повторно изключване по-търсете причината за свръх-ток.
	Контейнерчето за боклук е пълно.► Изключете уреда и изпразнете контейнерчето за боклук.
	Термозащитата на мотора е сра-ботила.► Изключете уреда и го оставете да се охлади за около 5 минути.► Ако моторът не работи, предайте Вашия уред в отдел наHiltiза обслужване на клиенти.
Смущение Възможна причина Решение
Моторът вече не работи. Термозащитата на мотора изключва отново мотора.	► Почистете вентилационните отвори внимателно със суха четка.
Моторът не работи в автоматичен режим.	Свързаното устройство е дефектно или не е включен правилно.► Проверете дали свързаното устройство функционира или здраво вкарайте мрежовия щепсел.

10 Третиране на отпадъци

Hilti В по-голямата си част уредите на Хилти са произведени от материали за многократна употреба.

Предпоставка за многократното им използване е тяхното правилно разделяне. В много страни фирмата Hilti изкупува Вашите употребявани уреди. Попитайте отдела на Hilti за обслужване на клиенти или Вашия търговски представител.

Съобразно Директивата на ЕС относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда.

▶ Не изхвърляйте електроуреди заедно с битови отпадъци!

Сондажен шлам

Съгласно разпоредбите за опазване на околната среда изхвърлянето на отпадъчната след пробиване вода във водни басейни или в канализация без предварителна обработка не е позволено.

▶ Проучете действащите разпоредби в институциите по места.

Ние Ви препоръчваме следната предварителна обработка:

Съберете сондажния шлам (например с прахосмукачка за мокро почистване).

- Оставете сондажния шлам да се утаи и изхвърлете твърдата маса на място за изхвърляне на чакъл (коагулиращите средства биха могли да ускорят процеса на утаяване).

▶ Преди да изхвърлите остатъчната вода (основен характер, pH > 7) в канализацията, я неутрализи-райте чрез смесване с киселинно неутрализиращо средство или чрез разреждане с много вода.

Прах от пробиване

▶ Предайте за отпадъци събрания прах от пробиването съгласно действащите национални, законови разпоредби.

▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места.
