Rodzaj produktu	Trójkołowiec dla dzieci (modele Ceety, Ceety Air, Ceety Comfort)
Zalecany wiek	Ceety i Ceety Air: od 2 lat ; Ceety Comfort: od 1,5 roku
Maksymalne obciążenie	25 kg
Materiał ramy	Stal (nieokreślony, szacunkowo)
Koła	Pneumatyczne (Ceety Air: opony powietrzne; inne: opony pełne lub powietrzne w zależności od modelu)
Tryby użytkowania	Tryb spacerowy (wolne koło włączone) i tryb rowerka (pedałowanie dziecka)
Układ hamulcowy	Hamulec tylny (w modelu Ceety Comfort)
Wolne koło	Możliwe do włączenia/wyłączenia za pomocą pierścienia blokującego
Ogranicznik skrętu	Regulowany za pomocą obrotowej manetki (180°)
Drążek kontroli rodzicielskiej	W zestawie, regulowana wysokość
Pas bezpieczeństwa	System 3-punktowy (w modelu Ceety Comfort, demontowalny)
Akcesoria w zestawie	Wywrotka, podnóżek (Ceety Comfort), kosz, torba na akcesoria, daszek (w zależności od modelu)
Regulacja wysokości kierownicy	Tak, za pomocą śruby zaciskowej
Regulacja wysokości siodełka	Tak, bezstopniowo
Konserwacja	Sprawdzać śruby, ciśnienie w oponach; czyścić roztworem mydła i miękką szmatką; nie używać myjki ciśnieniowej
Części zużywające się	Koła, pedały, osłony hamulca, rączki
Gwarancja	5 lat na ramę, widelec i kierownicę (pod warunkiem rejestracji w ciągu 4 tygodni)
Marka	Puky
Kraj pochodzenia	Niemcy

Często zadawane pytania - Ceety Puky

Jakie są tryby użytkowania trójkołowca Ceety?

Trójkołowiec oferuje dwa tryby: tryb spacerowy (wolne koło włączone, aby rodzic mógł pchać) i tryb rowerka (dziecko pedałuje). Aby przełączyć się między nimi, należy włączyć lub wyłączyć wolne koło za pomocą pierścienia blokującego na korbie.

Jak wyregulować wysokość kierownicy i siodełka?

W przypadku kierownicy lekko poluzuj śrubę zaciskową, wyreguluj wysokość, a następnie dokręć. W przypadku siodełka poluzuj złączkę śrubową, wyreguluj wysokość bezstopniowo, a następnie dokręć. Upewnij się, że blokady są prawidłowo zablokowane.

Jakie jest maksymalne obciążenie trójkołowca?

Dopuszczalne całkowite obciążenie wynosi 25 kg. Nie przekraczaj tego limitu, aby zapewnić bezpieczeństwo dziecka.

Czy mogę używać trójkołowca na drodze publicznej?

Nie, ten trójkołowiec nie jest homologowany do ruchu drogowego. Należy go używać wyłącznie w strefie zabaw lub na terenie chronionym (ogród, park).

Jak włączyć lub wyłączyć wolne koło?

Przesuń pierścień blokujący w kierunku koła, aby wyłączyć wolne koło (dziecko pedałuje) lub odsuń go od koła, aby je włączyć (tryb spacerowy). Obróć lekko korbę, aby ułatwić zazębienie.

Jak czyścić i konserwować trójkołowiec?

Czyść lekko mydlanym roztworem i miękką szmatką. Dokładnie osusz. Nie używaj myjki ciśnieniowej. Regularnie sprawdzaj ciśnienie w oponach (podane na boku) i dokręcaj śruby w razie potrzeby. Unikaj substancji żrących (sól, woda morska).

Jaka jest gwarancja na trójkołowiec Puky Ceety?

Puky udziela 5-letniej gwarancji na ramę, widelec i kierownicę. Aby skorzystać, zarejestruj swój pojazd online w ciągu 4 tygodni od zakupu na www.puky.de. Gwarancja jest przenoszona na kolejnych nabywców.

Jak zamontować lub zdjąć 3-punktowy pas bezpieczeństwa?

Pas montuje się, blokując perforowane końce w otworach pod siodełkiem za pomocą dostarczonych śrub. Dokręcaj tylko ręcznie, aby nie uszkodzić plastiku. Demontaż odbywa się w odwrotnej kolejności. Uwaga: pas nie jest przeznaczony do ochrony dziecka podczas samodzielnej jazdy bez nadzoru.

Jak wymienić zużyte koło?

Koła zapasowe są dostępne u specjalistycznego sprzedawcy lub na www.puky.de. Zdemontuj uszkodzone koło, odkręcając nakrętkę osi, wymień je i ponownie przykręć. Po montażu sprawdź dokręcenie.

Jakie akcesoria są dołączone do modelu Ceety Comfort?

Ceety Comfort dodatkowo zawiera: podnóżek, kosz, torbę na akcesoria, system 3-punktowego pasa i daszek. W trybie rowerka te akcesoria należy zdjąć (z wyjątkiem wywrotki).

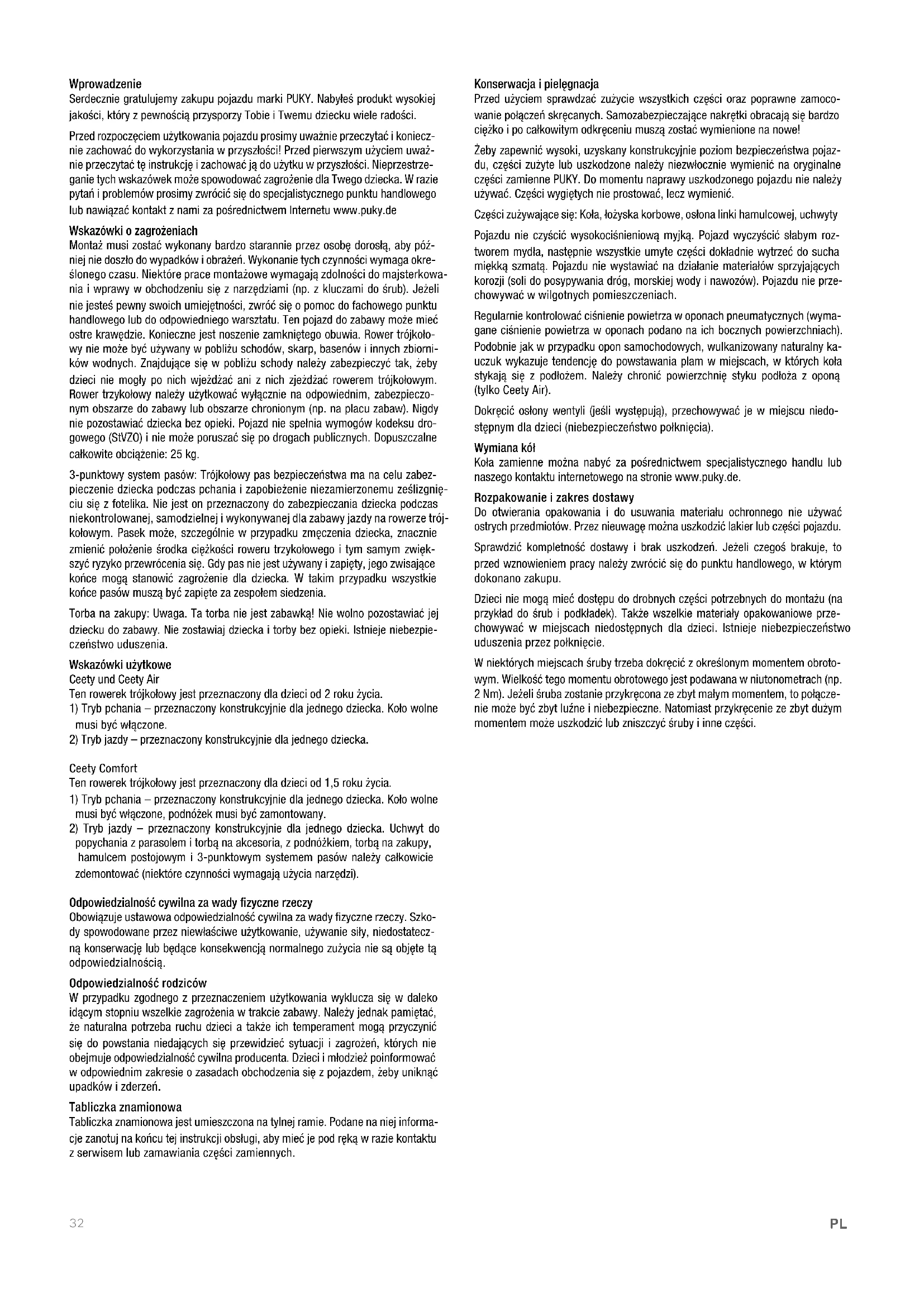

INSTRUKCJA OBSŁUGI Ceety Puky

Serdecznie gratulujemy zakupu pojazdu marki PUKY. Nabyłeś produkt wysokiej jakości, który z pewnością przysporzy Tobie i Twemu dziecku wiele radości.

Przed rozpoczęciem użytkowania pojazdu prosimy uważnie przeczytać i koniecznie zachować do wykorzystania w przyszłości! Przed pierwszym użyciem uważnie przeczytać tę instrukcję i zachować ją do użytku w przyszłości. Nieprzestrzeganie tych wskazówek może spowodować zagrożenie dla Twego dziecka. W razie pytań i problemów prosimy zwrócić się do specjalistycznego punktu handlowego lub nawiązać kontakt z nami za pośrednictwem Internetu www.puky.de

Wskazówki o zagrożeniach

Montaż musi zostać wykonany bardzo starannie przez osobę dorosłą, aby później nie doszło do wypadków i obrażeń. Wykonanie tych czynności wymaga określonego czasu. Niektóre prace montażowe wymagają zdolności do majsterkowania i wprawy w obchodzeniu się z narzędziami (np. z kluczami do śrub). Jeżeli nie jesteś pewny swoich umiejętności, zwrócić się o pomoc do fachowego punktu handlowego lub do odpowiedniego warsztatu. Ten pojazd do zabawy może mieć ostre krawędzie. Konieczne jest noszenie zamkniętego obuwia. Rower trójkołowy nie może być używany w pobliżu schodów, skarp, basenów i innych zbiorników wodnych. Znajdujące się w pobliżu schody należy zabezpieczyć tak, żeby dzieci nie mogły po nich wjeżdźać ani z nich zjeżdźać rowerem trójkołowym. Rower trzykołowy należy użytkować wyłącznie na odpowiednim, zabezpieczonym obszarze do zabawy lub obszarze chronionym (np. na placu zabaw). Nigdy nie pozostawiać dziecka bez opieki. Pojazd nie spełnia wymogów kodeksu drogowego (StVZO) i nie może poruszać się po drogach publicznych. Dopuszczalne całkowite obciążenie: 25 kg.

3-punktowy system pasów: Trójkołowy pas bezpieczeństwa ma na celu zabezpieczenie dziecka podczas pchania i zapobieżenie niezamierzonemu ześlizgnięciu się z fotelika. Nie jest on przeznaczony do zabezpieczania dziecka podczas niekontrolowanej, samodzielnej i wykonywanej dla zabawy jazdy na rowerze trójkołowym. Pasek może, szczególnie w przypadku zmeczenia dziecka, znacznie zmienić położenie środka ciężkości roweru trzykołowego i tym samym zwiększyć ryzyko przewrócenia się. Gdy pas nie jest używany i zapięty, jego zwisające końca mogą stanowić zagrożenie dla dziecka. W takim przypadku wszystkie końca pasów muszą być zapięte za zespołem siedzenia.

Torba na zakupy: Uwaga. Ta torba nie jest zabawką! Nie wolno pozostawiać jej dziecku do zabawy. Nie zostawiaj dziecka i torby bez opieki. Istnieje niebezpieczeństwo uduszenia.

Wskazówki użytkowe

Ceety und Ceety Air

Ten rowerek trójkołowy jest przeznaczony dla dzieci od 2 roku życia.

1) Tryb pchania – przeznaczony konstrukcyjnie dla jednego dziecka. Koło wolne musi być włączone.

2) Tryb jazdy – przeznaczony konstrukcyjnie dla jednego dziecka.

Ceety Comfort

Ten rowerek trójkołowy jest przeznaczony dla dzieci od 1,5 roku życia.

1) Tryb pchania – przeznaczony konstrukcyjnie dla jednego dziecka. Koło wolne musi być włączone, podnożek musi być zamontowany.

2) Tryb jazdy – przeznaczony konstrukcyjnie dla jednego dziecka. Uchwyt do popychania z parasolem i torbą na akcesoria, z podnóżkiem, torbą na zakupy, hamulcem postojowym i 3-punktowym systemem pasów należy całkowicie zdemontować (niektóre czynności wymagają użycia narzędzi).

Odpowiedzialność cywilna za wady fizyczne rzeczy

Obowiązuje ustawowa odpowiedzialność cywilna za wady fizyczne rzeczy. Szkody spowodowane przez niewłaściwe użytkowanie, używanie siły, niedostateczną konserwację lub będące konsekwencją normalnego zużycia nie są objęte tą odpowiedzialnością.

Odpowiedzialność rodziców

W przypadku zgodnego z przeznaczeniem użytkowania wyklucza się w daleko idącym stopniu wszelkie zagrożenia w trakcie zabawy. Należy jednak pamiętać, że naturalna potrzeba ruchu dzieci a także ich temperament mogą przyczynić się do powstania niedających się przewidzieć sytuacji i zagrożeń, których nie obejmuje odpowiedzialność cywilna producenta. Dzieci i młodzież poinformować w odpowiednim zakresie o zasadach obchodzenia się z pojazdem, żeby uniknąć upadków i zderzeń.

Tabliczka znamionowa

Tabliczka znamionowa jest umieszczona na tylnej ramie. Podane na niej informacje zanotuj na końcu tej instrukcji obsługi, aby mieć je pod ręką w razie kontaktu z serwisem lub zamawiania części zamiennych.

Konserwacja i pielęgnacja

Przed użyciem sprawdzać zużycie wszystkich części oraz poprawne zamocowanie połączeń skręcanych. Samozabezpieczające nakrętki obracają się bardzo ciężko i po całkowitym odkręceniu muszą zostać wymienione na nowe!

Żeby zapewnić wysoki, uzyskany konstrukcyjnie poziom bezpieczeństwa pojazdu, części zużyte lub uszkodzone należy niezwłocznie wymienić na oryginalne części zamienne PUKY. Do momentu naprawy uszkodzonego pojazdu nie należy używać. Części wygiętych nie prostować, lecz wymienić.

Części zużywające się: Koła, łożyska korbowe, osłona linki hamulcowej, uchwyty

Pojazdu nie czyścić wysokociśnieniową myjką. Pojazd wyczyścić słabym roztworem mydła, następnie wszystkie umyte części dokładnie wytrzeć do sucha miękką szmatą. Pojazdu nie wystawiać na działanie materiałów sprzyjających korozji (soli do posypywania dróg, morskiej wody i nawozów). Pojazdu nie przechowywać w wilgotnych pomieszczeniach.

Regularnie kontrolować ciśnienie powietrza w oponach pneumatycznych (wymagane ciśnienie powietrza w oponach podano na ich bocznych powierzchniach). Podobnie jak w przypadku opon samochodowych, wulkanizowany naturalny kauczuk wykazuje tendencję do powstawania płam w miejscach, w których koła stykają się z podłożem. Należy chronić powierzchnię styku podłoża z oponą (tylko Ceety Air).

Dokręcić osłony wentyli (jeśli występują), przechowywać je w miejscu niedostępnym dla dzieci (niebezpieczeństwo połknięcia).

Wymiana kół

Koła zamienne można nabyć za pośrednictwem specjalistycznego handlu lub naszego kontaktu internetowego na stronie www.puky.de.

Rozpakowanie i zakres dostawy

Do otwierania opakowania i do usuwania materiału ochronnego nie używać ostrych przedmiotów. Przez nieuwagę można uszkodzić lakier lub części pojazdu.

Sprawdzić kompletność dostawy i brak uszkodzeń. Jeżeli czegoś brakuje, to przed wznowieniem pracy należy zwrócić się do punktu handlowego, w którym dokonano zakupu.

Dzieci nie mogą mieć dostępu do drobnych części potrzebnych do montażu (na przykład do śrub i podkładek). Także wszelkie materiały opakowaniowe przechowywać w miejscach niedostępnych dla dzieci. Istnieje niebezpieczeństwo uduszenia przez połknięcie.

W niektórych miejscach śruby trzeba dokręcić z określonym momentem obrotowym. Wielkość tego momentu obrotowego jest podawana w niutonometrach (np. 2 Nm). Jeżeli śruba zostanie przykręcona ze zbyt małym momentem, to połączenie może być zbyt lużne i niebezpieczne. Natomiast przykręcenie ze zbyt dużym momentem może uszkodzić lub zniszczyć śruby i inne części.

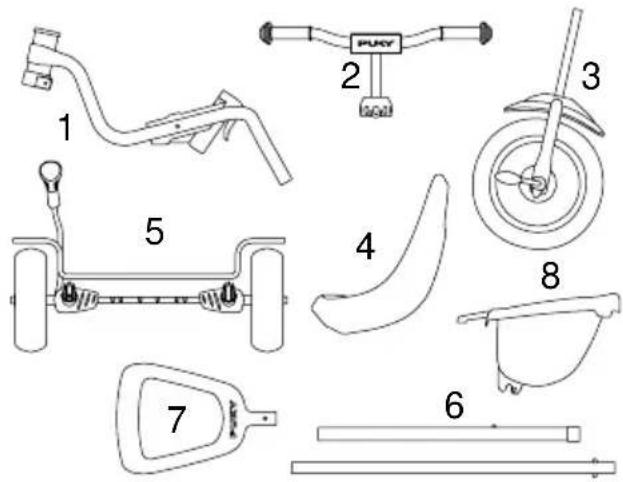

ZAKRES DOSTAWY MODELI CEETY | CEETY AIR

1 rama
2 kierownica
3 widelec z przednim kołem i korbą pedałów
4 siodełko z połączeniem skręcanym
5 oś tylna z kołami
6 rurki uchwytu do popychania
7 rękojeść uchwytu do popychania
8 wywrotka

1 2 3 4 5 6 7 8 PUCY

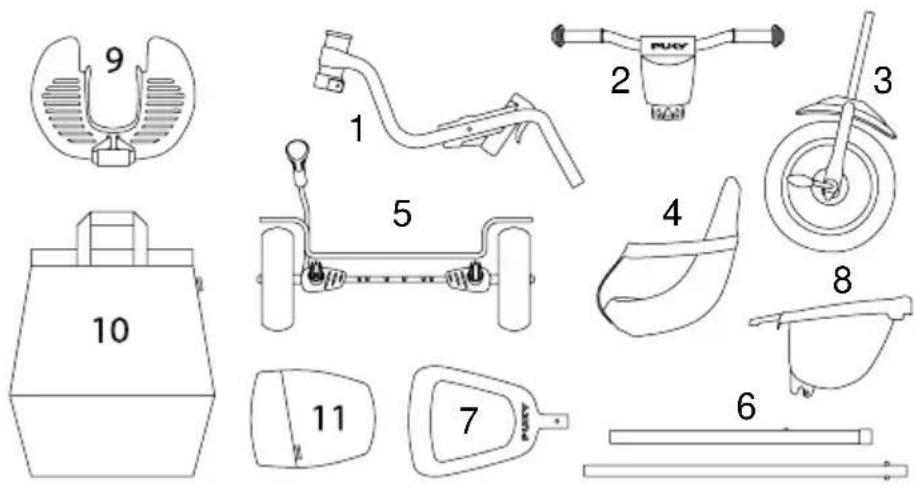

ZAKRES DOSTAWY MODELI CEETY COMFORT

1 rama
2 kierownica torba na osłone kierownicy
3 widelec z przednim kołem i korbą pedałów
4 siodelko z połączeniem skręcanym i
3-punktowym pasem zabezpieczającym
5 oś tylna z kołami
6 rurki uchwytu do popychania
7 rękojeść uchwytu do popychania
8 wywrotka
9 podnóžek
10 torba na zakupy
11 torba na akcesoria

Do montażu modeli Ceety i Ceety Air potrzebne są następujące narzędzia

• klucz płaski 10 mm
• klucz imbusowy 5 mm
• wkrętak płaski

Wykręcić śruby i wetknąć tylną oś w ramę. Czworokątne nakrętki skierować do tyłu (!).

2 5-8 Nm

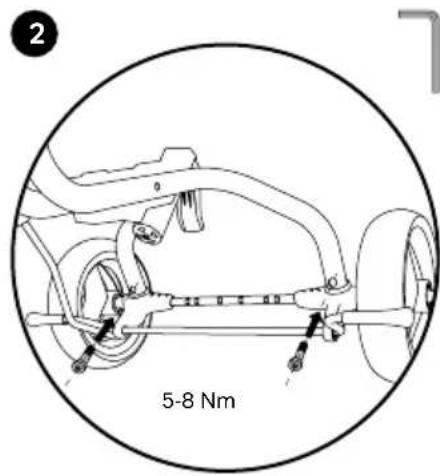

Osadzić i przykręcić śruby.

2a

5-8 Nm

Dotyczy tylko modelu Ceety Comfort: Lewa śrubę wprowadzić dodatkowo przez otwór hamulca postojowego (!) i przykręcić.

3

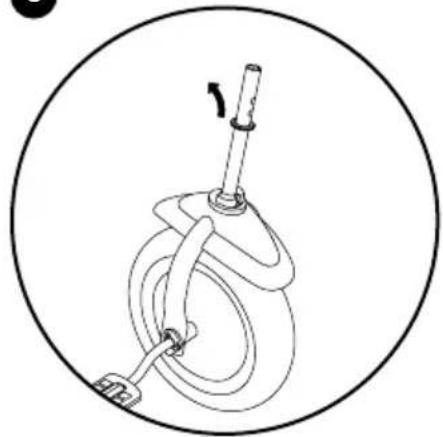

Usunąć zabezpieczenia transportowe (karton, taśmę gumową) i zdjąć podkładki.

4

1 2 !

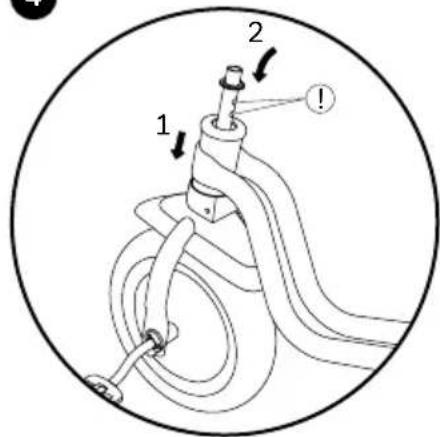

Rurę sterową widelca osadzić do oporu przez główkę ramy. Ponownie osadzić podkładkę. Noski rury sterowej widelca skierować do tyłu (!).

5

2 1 5-8 Nm

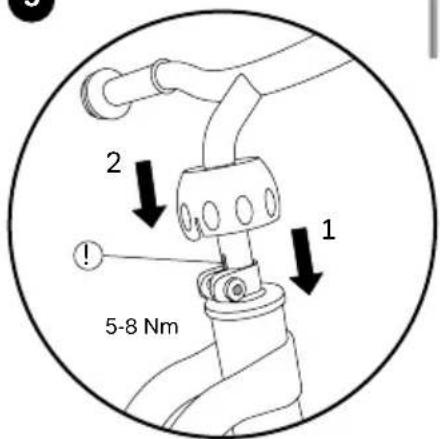

Kierownicę osadzić do oporu na rurze sterowej widelca i przykręcić śrubę. Kulistą osłonę wcisnąć mocno w dół do zatrzaśnięcia. Szczelinę w kierownicy skierować do tyłu (!).

6

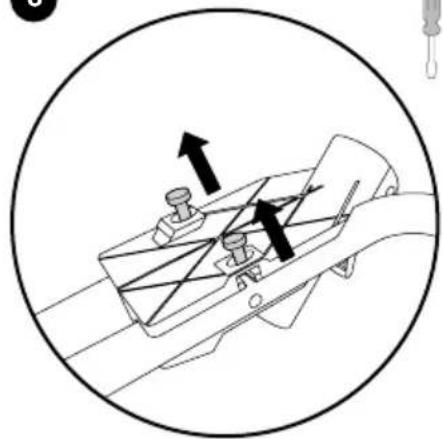

Wykręcić śruby ze wspornika siodelka.

7

1 5-8 Nm 2

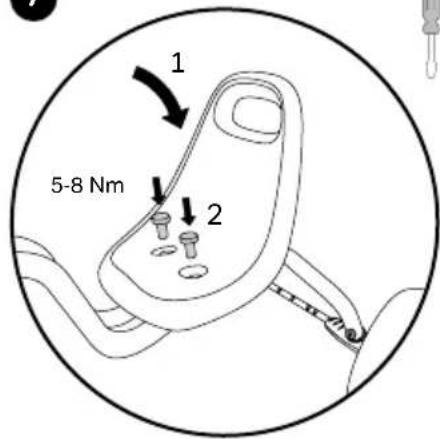

Osadzić i przykręcić siodelko.

8

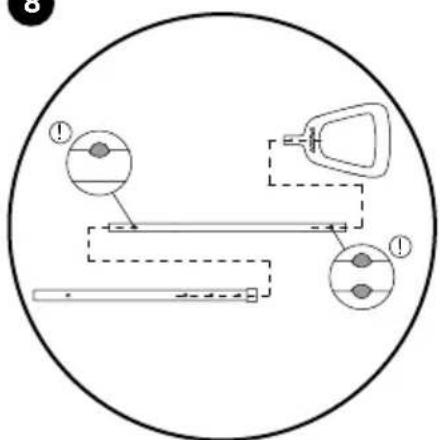

Połączyć ze sobą na wtyk rurki uchwytu do popychania i uchwyt.

9

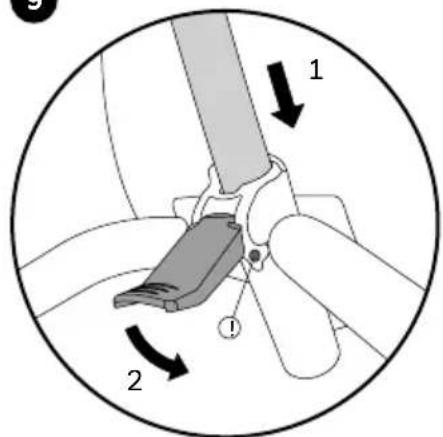

Uchwyt do popychania wetknąć we wspornik siodełka i zaryglować. Zwrócić uwagę, żeby rygiel (sprężyna) prawidłowo się zatrzasneła (!).

10

>K LICK< !

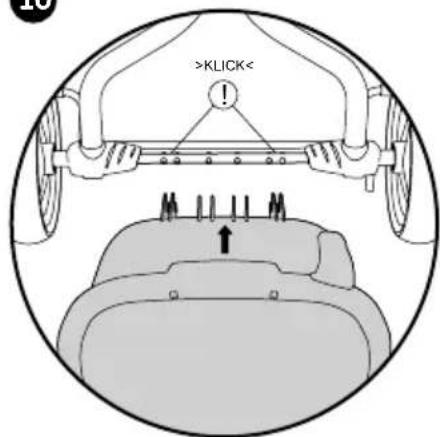

Nieckę zatknąć na tylej osi,
aż zatrzaśnie się.

DALSZY CIĄG INSTRUKCJI EKSPLOATACJI DOTYCZY MODELU CEETY COMFORT

11 4 1 3 2

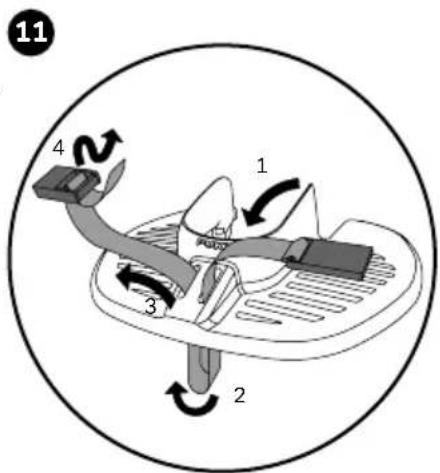

Załączony pas przeciągnąć najpierw przez podnożek, a następnie przez rygiel pasa.

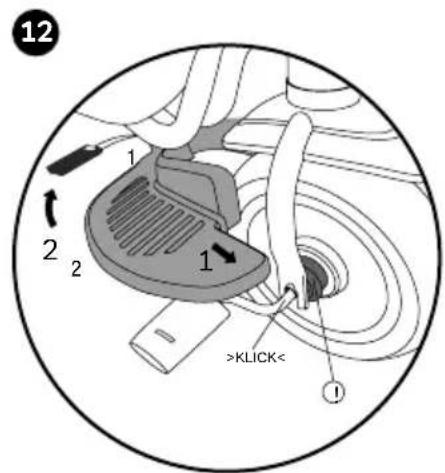

Podnóżki zatknąć na korbie, pas przymocować do ramy. Podczas korzystania z podnóżka musi być włączone wolne koło - zdjąć pierścień blokujący z obręczy koła (!).

13 2 1

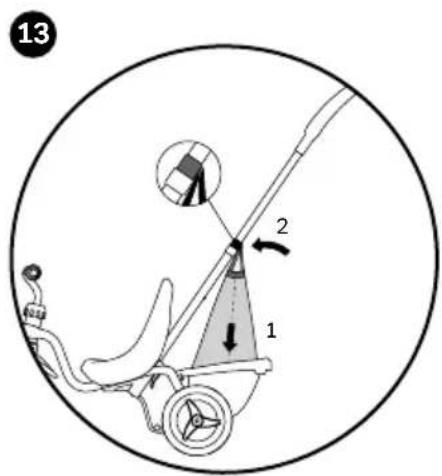

Torbę na zakupy postawić w niecce, ucho torby zaczepić o taśmę haczykową (pręt popychacza).

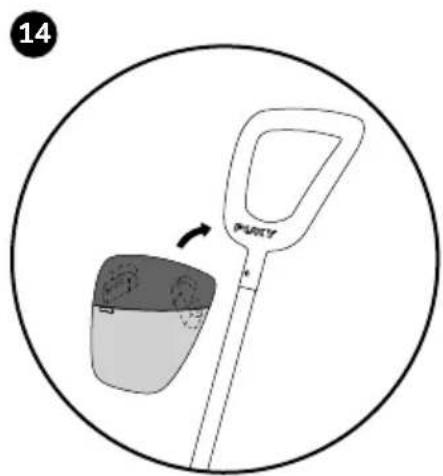

Torbę na akcesoria przymocować przy pomocy taśmy haczykowej do uchwytu.

OBSŁUGA CEETY | CEETY AIR | CEETY COMFORT

Do montażu modeli Ceety i Ceety Air potrzebne są następujące narzędzia

- 2 klucze płaskie 10 mm

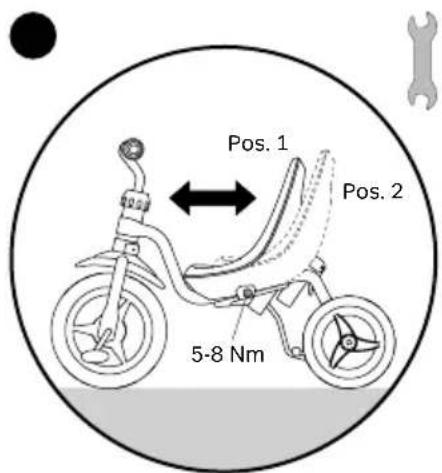

Pozycję siedzenia można regulować bezstopniowo przez lekkie poluzowanie połączenia skręcanego. Następnie ponownie dokręcić połączenie skręcane.

16 2 2 1 ① >KLICK< 1

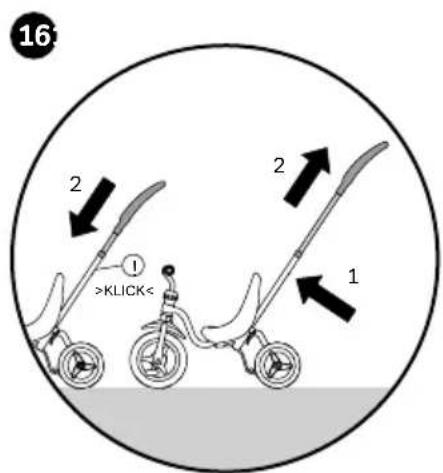

Wyregulować wysokość pręta popychacza przez naciśnięcie rygla (sprężyna). Upewnić się, że rygiel (sprężyna) ponownie prawidłowo się zatrzasnął.

1 2 3

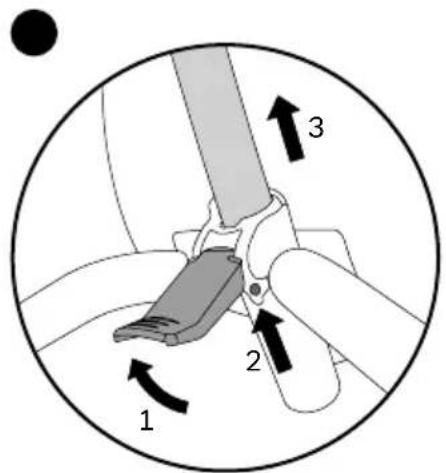

Wyjmowanie pręta popychacza: Poluzować dźwignię bezpieczeństwa, wcisnąć rygiel (sprężynę) i wyciągnąć pręt.

18 2 1 2

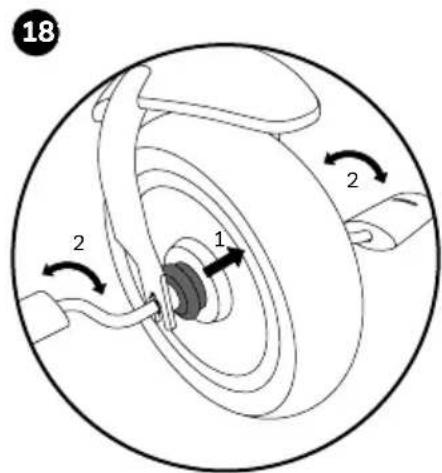

Wyłączyć wolne koło, aby dziecko mogło pedałować, dociskając do zatrzaśnięcia pierścień blokujący do obręczy. Obróć lekko korbę, aby ułatwić załączenie.

1 2 180°

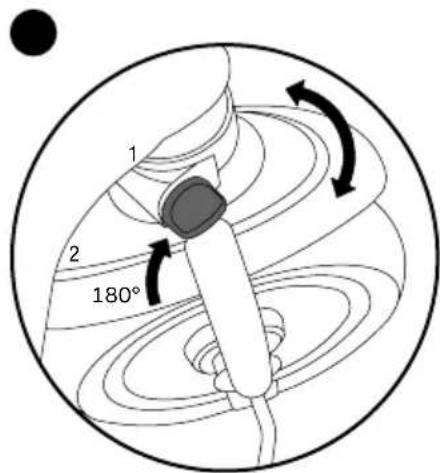

Obrócić przełącznik o 180°, żeby włączyć lub wyłączyć blokadę kierownicy.

MONTAŻ I DEMONTAŻ 3- PUNKTOWEGO SYSTEMU PASÓW BEZPIECZEŃSTWA

Do montażu (A) lub demontażu (B) systemu pasów 3-punktowych potrzebne są następujące narzędzia (nie wchodzą w zakres dostawy)

- wkrętak (krzyżowy)

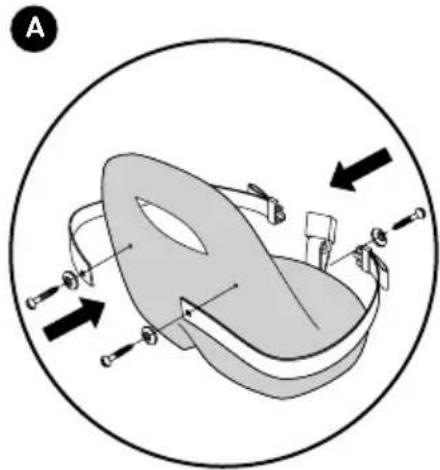

A Zablokować perforowane końca pasa za pomocą dołączonych śrub, wykorzystać głębienie w siedzeniu trójkołowego rowerka. Uwaga! Śruby należy dokręcać wyłącznie ręcznie, ponieważ zbyt mocne dokręcenie spowoduje uszkodzenie części z tworzywa sztucznego.

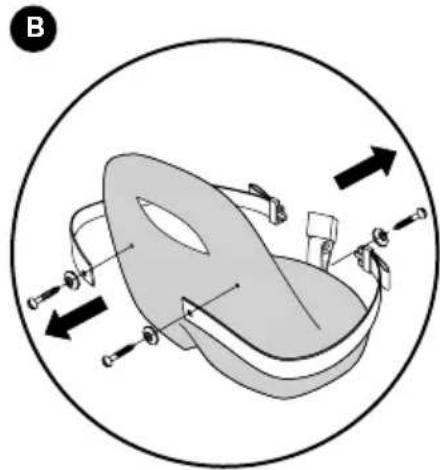

Zdjąć pas odkręcając śruby.

Návod

Teraz PUKY © udziela na wszystkie pojazdy 5-letniej gwarancji na ramę, widelec i kierownicę. Gwarancja przechodzi na kolejnych użytkowników i w przypadku wad powstałych podczas produkcji oraz błędów materiałowych może zostać wykorzystana przez drugiego i trzeciego nabywcę. Aby gwarancje aktywować pierwszy raz, konieczna jest (internetowa) rejestracja przez kupującego w ciągu 4 tygodni od zakupu. Dalsze informacje podano pod adresem: www.puky.de

CZ

Tabliczka znamionowa jest umieszczona poniżej na ramie. Prosimy uzupełnić dane na tabliczce znamionowej, żeby posiadać wszystkie informacje potrzebne w razie zapytań i zamawiania części zamiennych.
