BRUGSANVISNING Ceety Puky

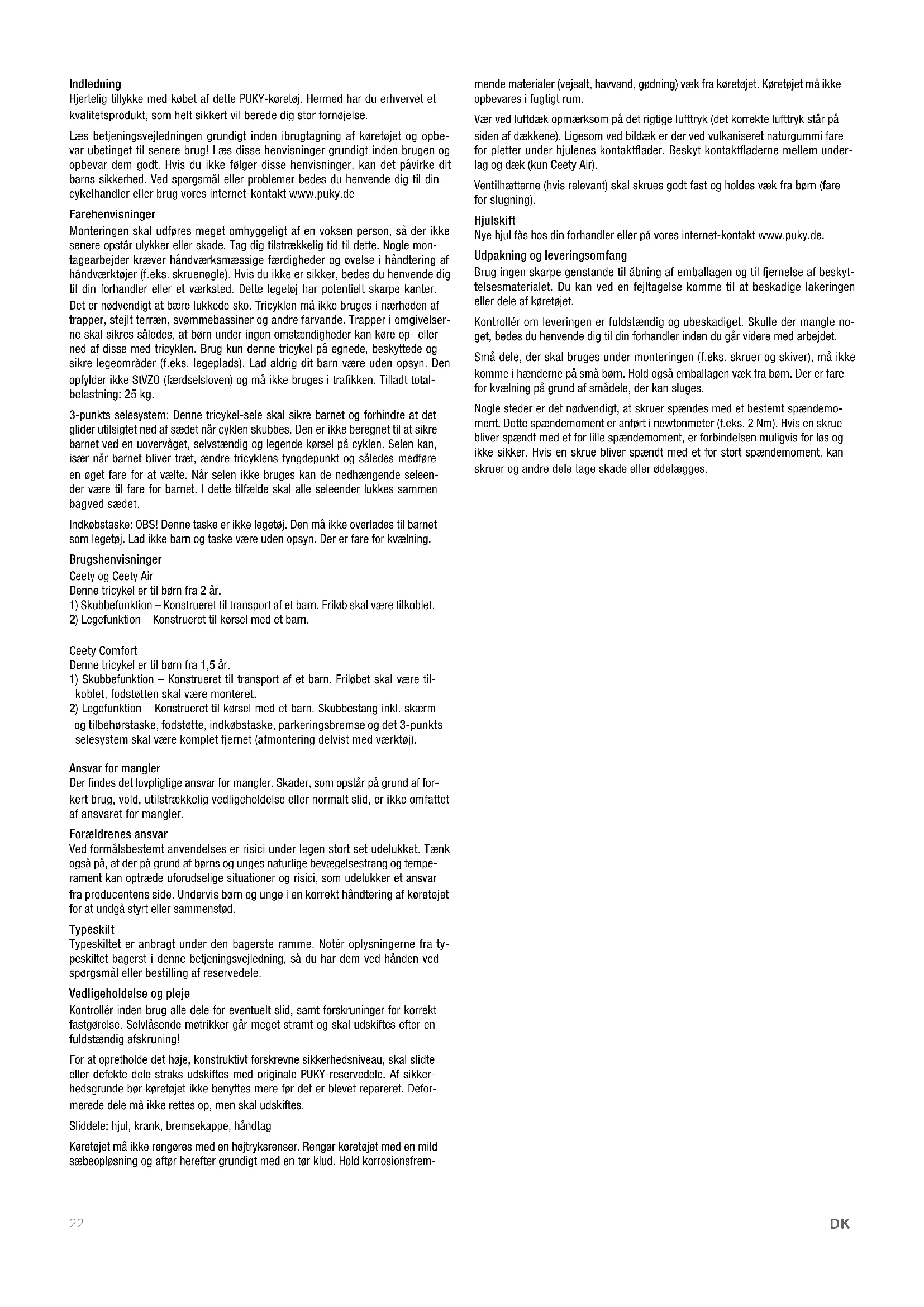

Indledning Hjertelig tillykke med købet af dette PUKY-køretøj. Hermed har du erhvervet et kvalitetsprodukt, som helt sikkert vil berede dig stor fornøjelse. Læs betjeningsvejledningen grundigt inden ibrugtagning af køretøjet og opbe- var ubetinget til senere brug! Læs disse henvisninger grundigt inden brugen og opbevar dem godt. Hvis du ikke følger disse henvisninger, kan det påvirke dit barns sikkerhed. Ved spørgsmål eller problemer bedes du henvende dig til din cykelhandler eller brug vores internet-kontakt www.puky.de Farehenvisninger Monteringen skal udføres meget omhyggeligt af en voksen person, så der ikke senere opstår ulykker eller skade. Tag dig tilstrækkelig tid til dette. Nogle mon- tagearbejder kræver håndværksmæssige færdigheder og øvelse i håndtering af håndværktøjer (f.eks. skruenøgle). Hvis du ikke er sikker, bedes du henvende dig til din forhandler eller et værksted. Dette legetøj har potentielt skarpe kanter. Det er nødvendigt at bære lukkede sko. Tricyklen må ikke bruges i nærheden af trapper, stejlt terræn, svømmebassiner og andre farvande. Trapper i omgivelser- ne skal sikres således, at børn under ingen omstændigheder kan køre op- eller ned af disse med tricyklen. Brug kun denne tricykel på egnede, beskyttede og sikre legeområder (f.eks. legeplads). Lad aldrig dit barn være uden opsyn. Den opfylder ikke StVZO (færdselsloven) og må ikke bruges i trafikken. Tilladt total- belastning: 25 kg. 3-punkts selesystem: Denne tricykel-sele skal sikre barnet og forhindre at det glider utilsigtet ned af sædet når cyklen skubbes. Den er ikke beregnet til at sikre barnet ved en uovervåget, selvstændig og legende kørsel på cyklen. Selen kan, især når barnet bliver træt, ændre tricyklens tyngdepunkt og således medføre en øget fare for at vælte. Når selen ikke bruges kan de nedhængende seleen- der være til fare for barnet. I dette tilfælde skal alle seleender lukkes sammen bagved sædet. Indkøbstaske: OBS! Denne taske er ikke legetøj. Den må ikke overlades til barnet som legetøj. Lad ikke barn og taske være uden opsyn. Der er fare for kvælning. Brugshenvisninger Ceety og Ceety Air Denne tricykel er til børn fra 2 år.

1) Skubbefunktion – Konstrueret til transport af et barn. Friløb skal være tilkoblet.

2) Legefunktion – Konstrueret til kørsel med et barn.

Ceety Comfort Denne tricykel er til børn fra 1,5 år.

1) Skubbefunktion – Konstrueret til transport af et barn. Friløbet skal være til-

koblet, fodstøtten skal være monteret.

2) Legefunktion – Konstrueret til kørsel med et barn. Skubbestang inkl. skærm

og tilbehørstaske, fodstøtte, indkøbstaske, parkeringsbremse og det 3-punkts selesystem skal være komplet fjernet (afmontering delvist med værktøj). Ansvar for mangler Der findes det lovpligtige ansvar for mangler. Skader, som opstår på grund af for- kert brug, vold, utilstrækkelig vedligeholdelse eller normalt slid, er ikke omfattet af ansvaret for mangler. Forældrenes ansvar Ved formålsbestemt anvendelses er risici under legen stort set udelukket. Tænk også på, at der på grund af børns og unges naturlige bevægelsestrang og tempe- rament kan optræde uforudselige situationer og risici, som udelukker et ansvar fra producentens side. Undervis børn og unge i en korrekt håndtering af køretøjet for at undgå styrt eller sammenstød. Typeskilt Typeskiltet er anbragt under den bagerste ramme. Notér oplysningerne fra ty- peskiltet bagerst i denne betjeningsvejledning, så du har dem ved hånden ved spørgsmål eller bestilling af reservedele. Vedligeholdelse og pleje Kontrollér inden brug alle dele for eventuelt slid, samt forskruninger for korrekt fastgørelse. Selvlåsende møtrikker går meget stramt og skal udskiftes efter en fuldstændig afskruning! For at opretholde det høje, konstruktivt forskrevne sikkerhedsniveau, skal slidte eller defekte dele straks udskiftes med originale PUKY-reservedele. Af sikker- hedsgrunde bør køretøjet ikke benyttes mere før det er blevet repareret. Defor- merede dele må ikke rettes op, men skal udskiftes. Sliddele: hjul, krank, bremsekappe, håndtag Køretøjet må ikke rengøres med en højtryksrenser. Rengør køretøjet med en mild sæbeopløsning og aftør herefter grundigt med en tør klud. Hold korrosionsfrem- mende materialer (vejsalt, havvand, gødning) væk fra køretøjet. Køretøjet må ikke opbevares i fugtigt rum. Vær ved luftdæk opmærksom på det rigtige lufttryk (det korrekte lufttryk står på siden af dækkene). Ligesom ved bildæk er der ved vulkaniseret naturgummi fare for pletter under hjulenes kontaktflader. Beskyt kontaktfladerne mellem under- lag og dæk (kun Ceety Air). Ventilhætterne (hvis relevant) skal skrues godt fast og holdes væk fra børn (fare for slugning). Hjulskift Nye hjul fås hos din forhandler eller på vores internet-kontakt www.puky.de. Udpakning og leveringsomfang Brug ingen skarpe genstande til åbning af emballagen og til fjernelse af beskyt- telsesmaterialet. Du kan ved en fejltagelse komme til at beskadige lakeringen eller dele af køretøjet. Kontrollér om leveringen er fuldstændig og ubeskadiget. Skulle der mangle no- get, bedes du henvende dig til din forhandler inden du går videre med arbejdet. Små dele, der skal bruges under monteringen (f.eks. skruer og skiver), må ikke komme i hænderne på små børn. Hold også emballagen væk fra børn. Der er fare for kvælning på grund af smådele, der kan sluges. Nogle steder er det nødvendigt, at skruer spændes med et bestemt spændemo- ment. Dette spændemoment er anført i newtonmeter (f.eks. 2 Nm). Hvis en skrue bliver spændt med et for lille spændemoment, er forbindelsen muligvis for løs og ikke sikker. Hvis en skrue bliver spændt med et for stort spændemoment, kan skruer og andre dele tage skade eller ødelægges.23

CEETY COMFORT Til monteringen af Ceety og Ceety Air skal du bruge følgende værktøj:

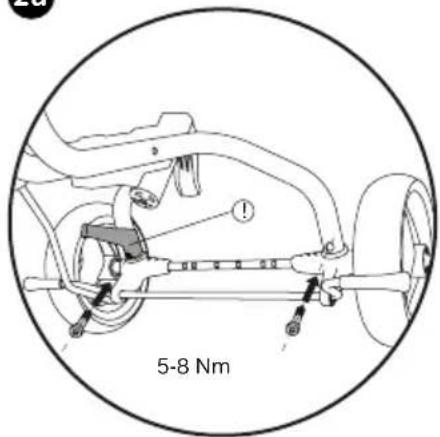

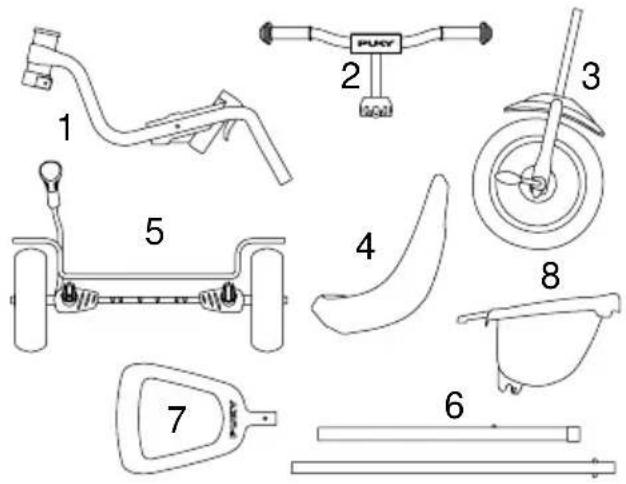

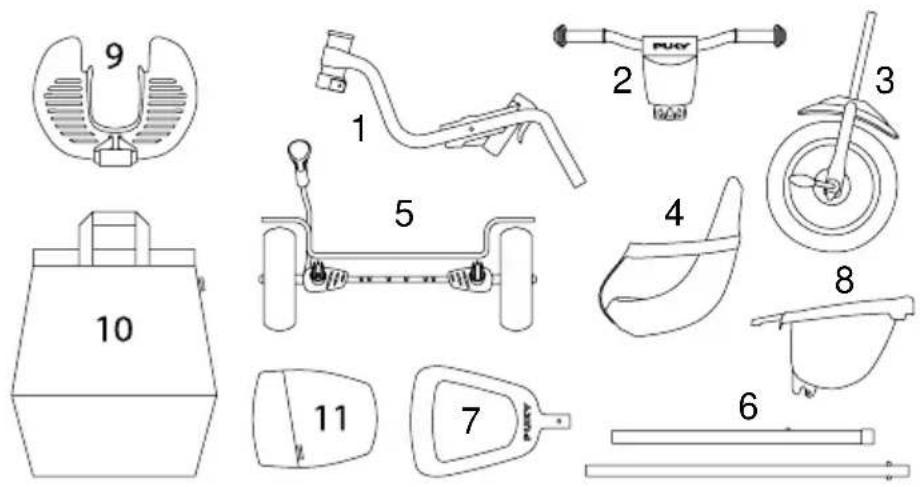

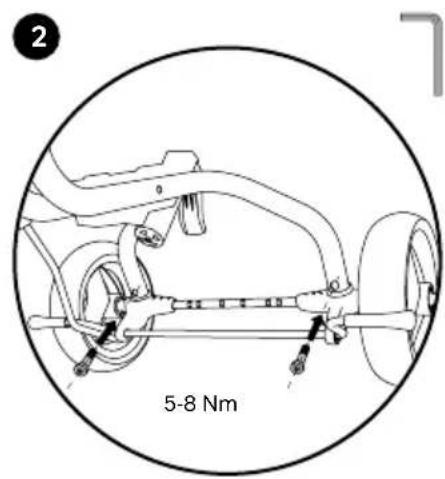

• kærvskruetrækker Skru skruerne ud og stik bagakslen i stellet. Positionér firkantmøtrikkerne bagudvendt (!). Sæt skruerne i og spænd dem fast. 1 Stel 2 Styr 3 Forgael inkl. forhjul og krankboks 4 Sæde inkl. forskruning 5 Bagaksel med hjul 6 Skubbestangsrør 7 Skubbestangshåndtag 8 Tippelad 1 Stel 2 Styr og styrpolstring med taske 3 Forgael inkl. forhjul og krankboks 4 Sæde inkl. forskruning og 3-punkts selesystem 5 Bagaksel med hjul 6 Skubbestangsrør 7 Skubbestangshåndtag 8 Tippelad 9 Fodstøtte 10 Indkøbstaske 11 Tilbehørstaske

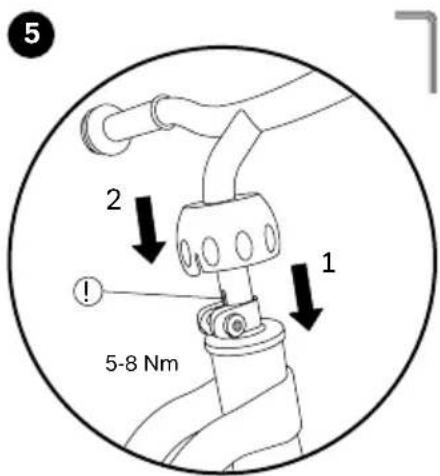

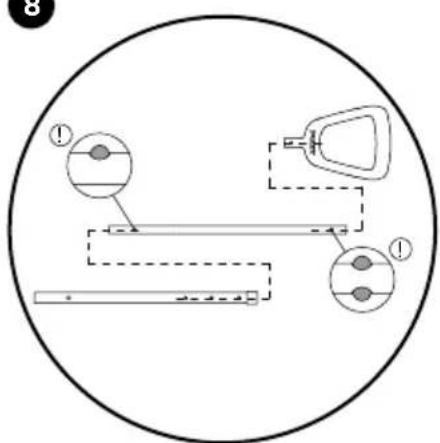

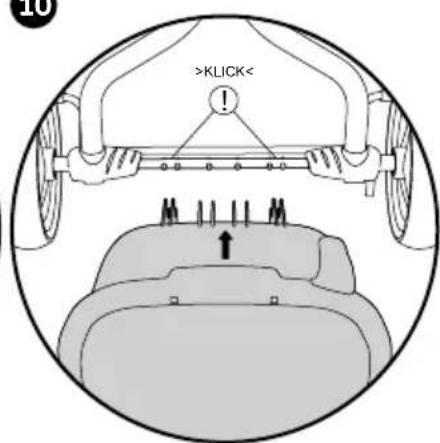

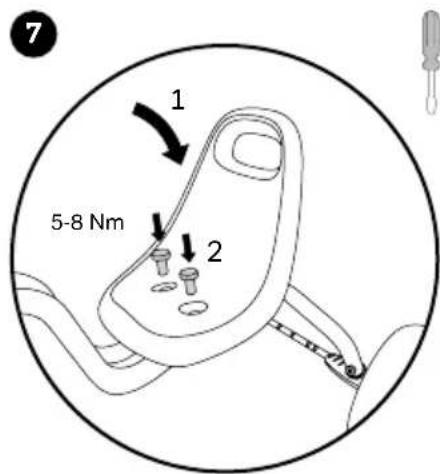

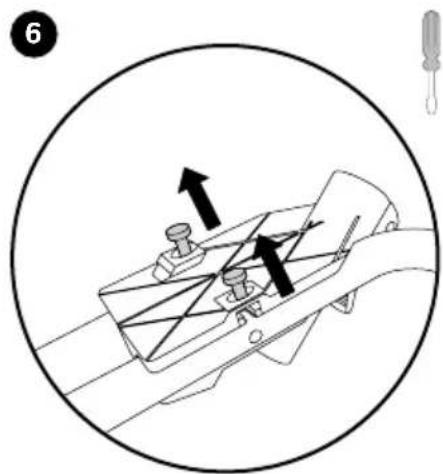

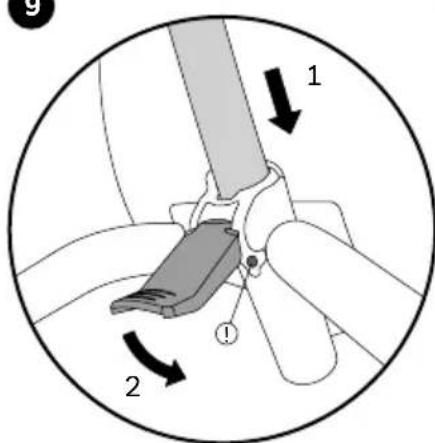

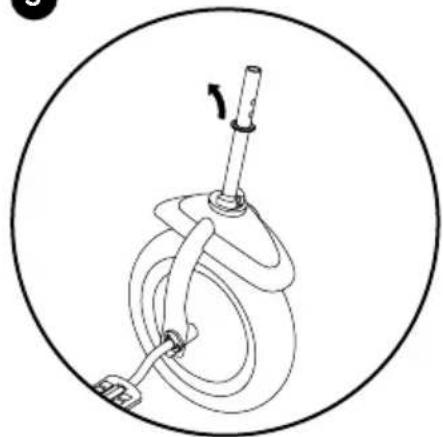

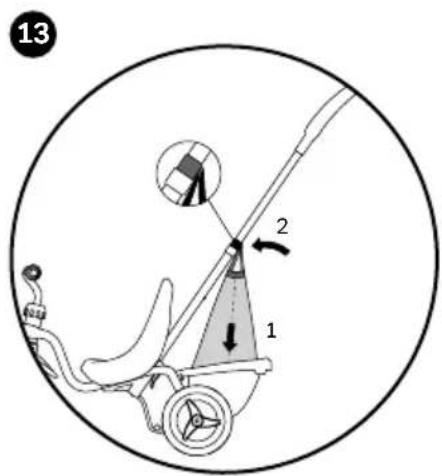

Sæt gaelskaftet på gennem kronrøret, til anslag. Sæt underlagsskiven på igen. Positionér næserne på gaelskaftet bagudvendt (!). Sæt styret til anslag på gaelskaftet og spænd skruen. Tryk derefter kuglekappen nedad til den går i indgreb Positionér slidsen i frempinden bagudvendt (!). Sæt sædet i og spænd det fast. Saml skubbestangsrør og håndtag. Fjern transportsikringen (pap, gummibånd) og tag underlagsskiven af. Skru skruerne ud af sædeholderen. Sæt ladet på bagakslen, til det klikker fast. Stik skubbestangen i sædeholderen og lås den. Sørg for, at låsen (fjeder) klikker korrekt fast (!). Kun ved model Ceety Comfort: Stik desuden den venstre skrue gennem åbningen i parkeringsbrem- sen (!) og spænd den fast.25

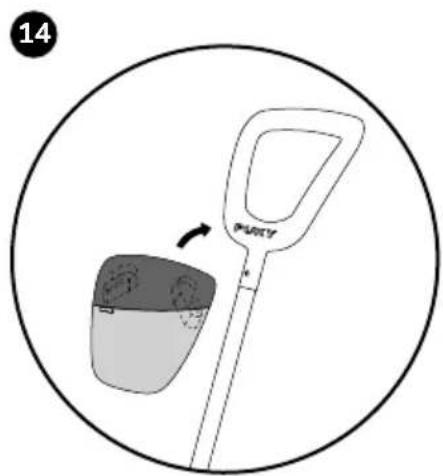

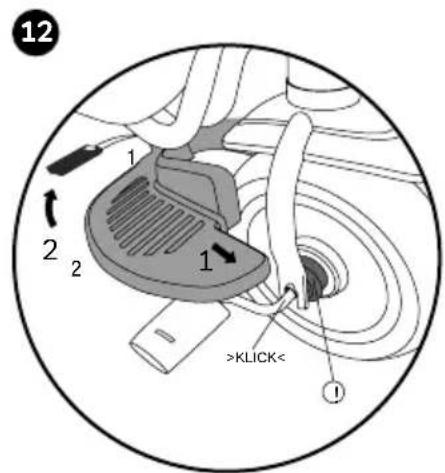

YDERLIGERE MONTER- INGSVEJLEDNING TIL CEETY COMFORT Træk først den vedlagte sele gennem fodstøtten, så gennem selelåsen. Sæt fodstøtten på kranken og fastgør selen på stellet. Ved brug af fodstøtten skal friløbet være slået til - træk låseringen væk fra fælgen (!). Fastgør tilbehørstasken ved hjælp af velcrobåndene på håndtaget. Stil indkøbstasken i ladet og fastgør taskehanken i hagebåndet (skubbestang). BETJENING CEETY | CEETY AIR | CEETY COMFORT Til monteringen af Ceety og Ceety Air skal du bruge følgende værktøj:

• 2 gaelnøgler 10 mm Indstil skubbestangens højde, ved at trykke på låsen (fjeder). Sørg for, at låsen (fjeder) klikker korrekt fast igen (!). Siddepositionen kan indstilles trinløst, ved at løsne forskruningen lidt. Spænd derefter forskruningen tilstrækkeligt igen.26

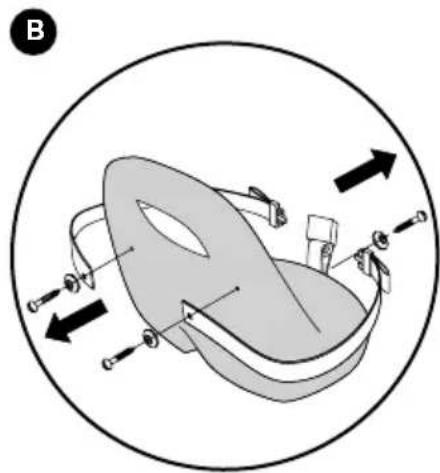

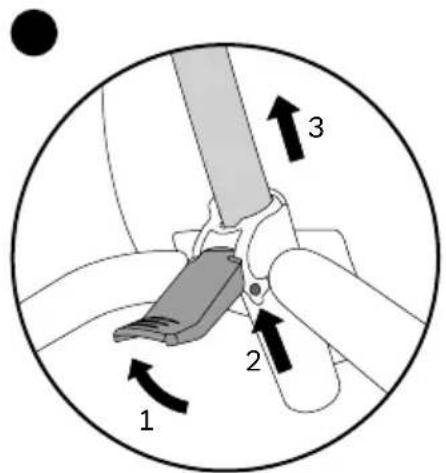

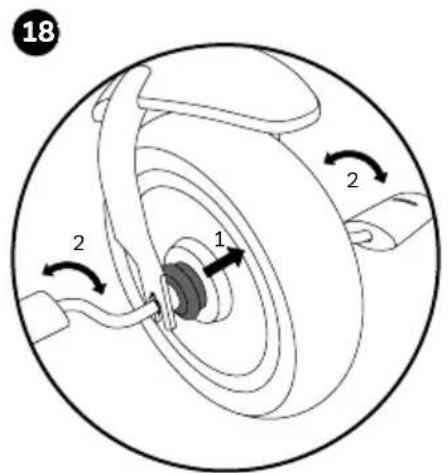

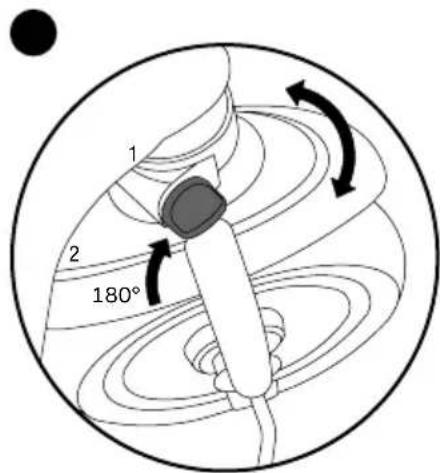

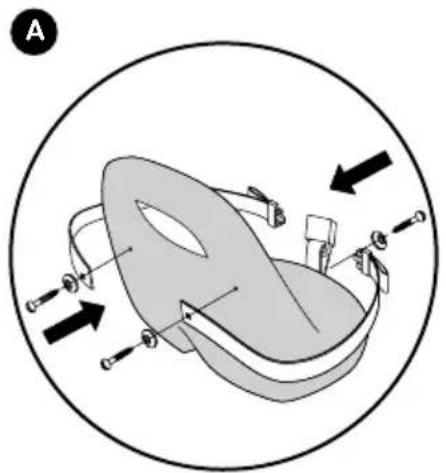

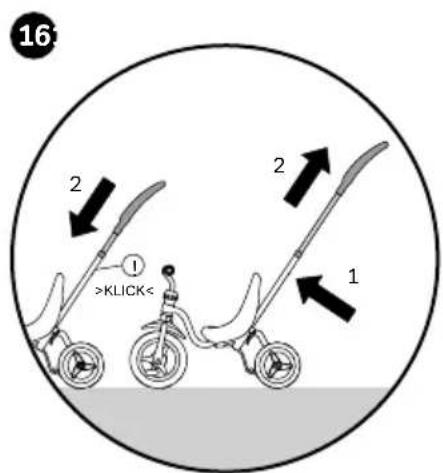

Slå friløbet fra, så barnet selv kan træde: skub dertil låseringen mod fælgen, til den klikker fast. Låseringen klikker lettere fast, hvis kranken drejes lidt. Drej vrideren 180°, for at aktivere eller deaktivere styrlåsen. Afmontering af skubbestangen: Løsn sikkerhedshåndtaget, tryk på låsen (fjeder) og træk stangen ud. Fastgør seleenden med huller ved hjælp af de vedlagte skruer i de dertil beregnede huller på tricyklens sæde. OBS! Spænd kun skruerne med hånden, da en for fast tilspænding beskadiger plastdelene. Fjern selen ved at løsne skruerne.

PUNKTS SELESYSTEM Til monteringen (A) eller afmonteringen (B) af det 3-punkts selesystem skal du bruge følgende værktøj (ikke med i leveringsfanget)

• Skruetrækker (stjerne)27

Mærkepladen er placeret forneden på rammen. Du bedes udfylde oplysningerne på mærkepladen, så du har den nødvendige information parat, hvis du skulle have nogen spørgsmål, eller i forbindelse med bestilling af reservedele.
