| Typ produktu | Tester akumulatora i alternatora |
| Model | UAWSO 2 D1 |
| Marka | Ultimate Speed |
| Napięcie wejściowe | 6 V (5,6 - 7,8 V) i 12 V (11,5 - 15,5 V) |
| Zakres napięcia testu akumulatora | 6 V: 5,6-7,8 V; 12 V: 11,5-15,5 V |
| Wskaźniki LED | Bardzo niski poziom naładowania, Połowa naładowania, Pełne naładowanie, Funkcja ładowania OK, Przepięcie/usterka regulatora |
| Główne funkcje | Test akumulatora (stan naładowania), test alternatora (funkcja ładowania), automatyczne wykrywanie napięcia |
| Temperatura otoczenia | 5 °C do 40 °C |
| Zasilanie | Zasilany z testowanego akumulatora (brak wewnętrznej baterii) |
| Akcesoria w zestawie | 2 szybkozłączki (czerwona +, czarna -), instrukcja obsługi |
| Mocowanie | Taśma magnetyczna z tyłu do mocowania na karoserii |
| Materiał obudowy | Plastik |
| Waga | Około 150 g (szacunkowo) |
| Wymiary (dł. x szer. x wys.) | Około 15 x 5 x 3 cm (szacunkowo) |
| Czyszczenie | Wilgotna ściereczka, nie zanurzać, nie używać agresywnych środków |
| Bezpieczeństwo | Ochrona przed zwarciem, nosić rękawice i okulary, używać tylko w pomieszczeniach |
| Części zamienne | Przewody pomiarowe nienaprawialne, w przypadku uszkodzenia wyrzucić urządzenie |
| Gwarancja | 3 lata od daty zakupu |
| Certyfikaty | CE, zgodność z dyrektywami UE (EMC, RoHS) |
| Przeznaczenie | Domowe, niekomercyjne |
Często zadawane pytania - UAWSO 2 D1 ULTIMATE SPEED
Pytania użytkowników dotyczące UAWSO 2 D1 ULTIMATE SPEED
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Tester baterii w formacie PDF za darmo! Znajdź swoją instrukcję UAWSO 2 D1 - ULTIMATE SPEED i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. UAWSO 2 D1 marki ULTIMATE SPEED.
INSTRUKCJA OBSŁUGI UAWSO 2 D1 ULTIMATE SPEED
Wskazówki dotyczące montażu, obsługi i bezpieczeństwa Tłumaczenie oryginalnej instrukcji eksploatacji
ES
PL Wskazówki dotyczące montażu, obsługi i bezpieczeństwa Strona 93
SK Návod na obsluhu a bezpeč - nostné upozornenia Strana 112

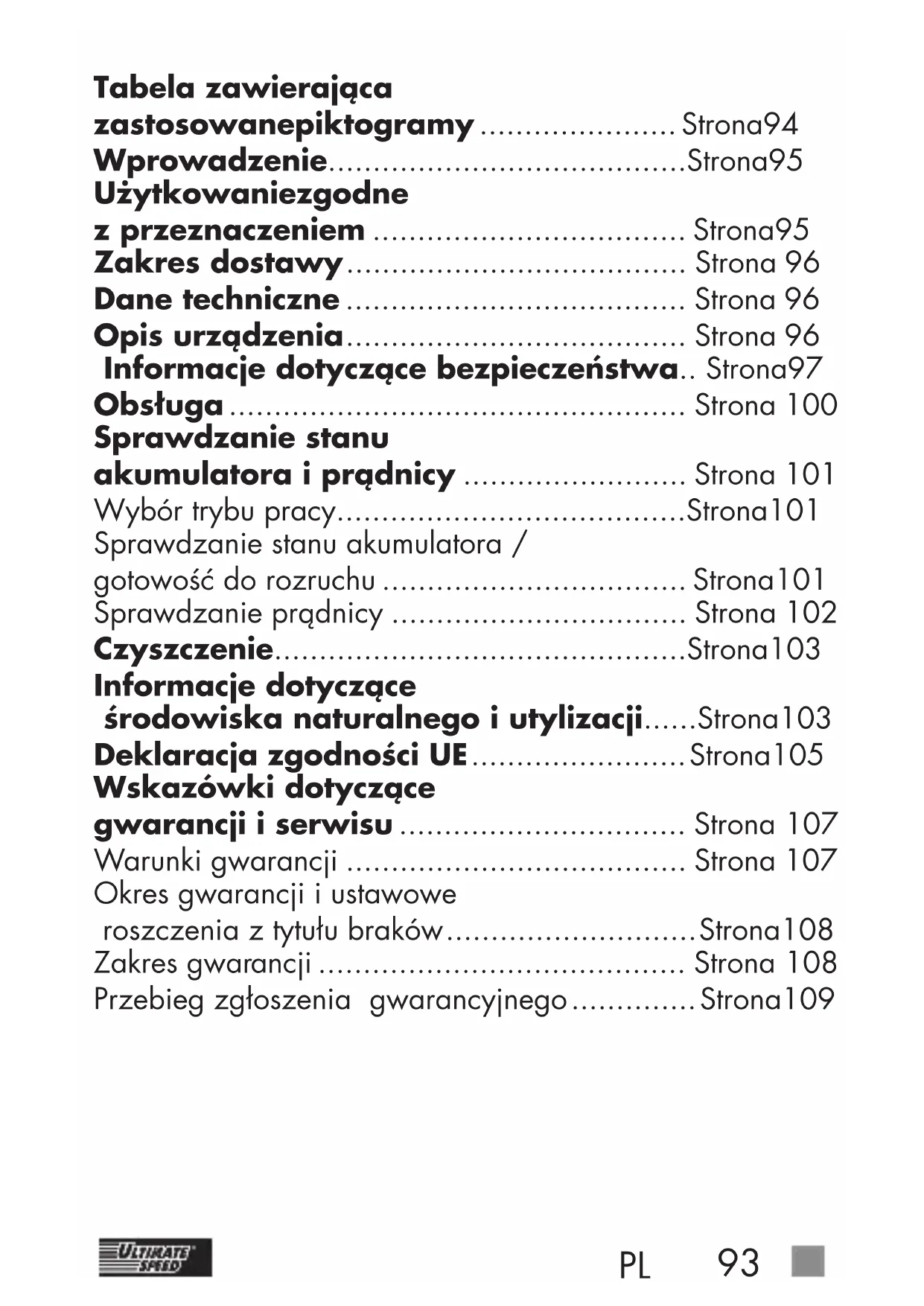

zastosowanepiktogramy ...... Strona94
